Тип продукта	Автомагнитола
Марка	Sony
Модель	MEX-GS820BT
Размеры (Ш x В x Г)	Примерно 178 x 50 x 178 мм
Вес	Примерно 1,3 кг
Требования к питанию	Автомобильный аккумулятор 12 В пост. тока (отрицательная масса)
Номинальное потребление	10 А
Максимальная выходная мощность	100 Вт x 4 (при 4 Ом)
Дисплей	Подсвеченный дисплей
Основные функции	CD-плеер, радио FM/MW/LW, Bluetooth громкая связь и потоковое аудио, NFC (One-Touch), порт USB, вход AUX, голосовое управление (Android), Siri Eyes Free, Sony | Music Center
Подключение Bluetooth	Bluetooth 2,4 ГГц, профили A2DP, AVRCP, HFP, PBAP, SPP, MAP, HID
Воспроизводимые аудиоформаты (CD)	MP3, WMA, AAC
Воспроизводимые аудиоформаты (USB)	MP3, WMA, AAC, WAV, FLAC
Радио FM	87,5 - 108,0 МГц (Европа) или 65 - 108 МГц (Россия)
Радио MW/LW	MW: 531 - 1602 кГц, LW: 153 - 279 кГц
Обслуживание и очистка	Очистка разъемов ватной палочкой после выключения зажигания. Очистка дисков от центра к краю.
Безопасность	Съемная передняя панель для защиты от кражи. Предупреждающий сигнал, если панель не снята. Функция AUTO OFF для предотвращения разрядки аккумулятора.
Запчасти и ремонтопригодность	Заменяемый предохранитель (номинальный ток указан на старом предохранителе). Обращайтесь к продавцу Sony для ремонта.
Общая информация	Сделано в Таиланде. Совместимость с iPod/iPhone (некоторые модели). Обновление прошивки через USB.

Часто задаваемые вопросы - MEXGS820BT SONY

Как сбросить настройки устройства Sony MEX-GS820BT?

Снимите лицевую панель, затем шариковой ручкой нажмите кнопку RESET на внутренней панели. Это сбросит время и некоторую сохраненную информацию. После сброса появится отображение настройки зоны/региона.

Как отключить демонстрационный режим (DEMO)?

Нажмите MENU, поверните регулятор, чтобы выбрать [GENERAL], затем [SET DEMO]. Затем выберите [SET DEMO-OFF] и подтвердите. Дважды нажмите Назад для возврата к обычному экрану.

Как подключить смартфон через Bluetooth?

Включите Bluetooth на смартфоне. На автомагнитоле нажмите MENU, выберите [BLUETOOTH], затем [SET PAIRING] и [SET DEVICE 1]. На смартфоне найдите устройство MEX-GS820BT и выполните сопряжение с кодом 0000. После сопряжения выберите автомагнитолу для установки соединения.

Как настроить часы?

Нажмите MENU, поверните регулятор, чтобы выбрать [GENERAL], затем [SET CLOCK-ADJ]. Индикация времени начнет мигать. Поверните регулятор для установки часов и минут, затем нажмите MENU для подтверждения. Часы запустятся.

Как сохранить радиостанции?

Для автоматического сохранения выберите диапазон (FM1/FM2/FM3/MW/LW), нажмите MENU, выберите [GENERAL] затем [SET BTM]. Для ручного сохранения настройтесь на нужную станцию, затем удерживайте цифровую кнопку (1-6), пока не появится [MEM].

Можно ли использовать Siri Eyes Free с этой автомагнитолой?

Да, с iPhone 4s или новее. Подключите iPhone через Bluetooth, активируйте Siri на iPhone, затем на автомагнитоле нажмите и удерживайте VOICE более 2 секунд. После звукового сигнала говорите в микрофон. Нажмите VOICE для отключения Siri.

Какие аудиоформаты воспроизводятся через порт USB?

Автомагнитола воспроизводит файлы MP3 (.mp3), WMA (.wma), AAC (.m4a, .mp4), WAV (.wav) и FLAC (.flac). Файлы, защищенные авторскими правами или многоканальные, не поддерживаются. Файловая система должна быть FAT16 или FAT32.

Как очистить разъемы лицевой панели?

Выключите зажигание и выньте ключ. Снимите лицевую панель (нажмите OFF, затем кнопку разблокировки). Используйте ватную палочку для аккуратной очистки разъемов на устройстве и панели. Не прикасайтесь к разъемам пальцами или металлическими предметами.

Что делать, если автомагнитола не включается?

Проверьте предохранитель: замените его на предохранитель того же номинала. Если новый предохранитель перегорает, это может указывать на проблему с подключением. Также проверьте, правильно ли подключены желтый (постоянный) и красный (коммутируемый) провода питания. Если проблема не устранена, обратитесь к продавцу Sony.

Как использовать функцию Sony | Music Center?

Загрузите приложение Sony | Music Center на iPhone или смартфон Android. Подключитесь по Bluetooth к автомагнитоле. На автомагнитоле нажмите MENU, выберите [SONY APP] затем [CONNECT]. При необходимости подтвердите код на экране. После этого вы сможете управлять музыкой, звуком и дисплеем из приложения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MEXGS820BT SONY

Примечания касательно использования технологии BLUETOOTH

Микроволны, излучаемые устройством BLUETOOTH, могут помешать работе медицинских электронных устройств. Находясь в указанных ниже местах, выключайте данный аппарат и другие устройства BLUETOOTH, так как использование таких устройств может привести к несчастным случаям. -Места, в которых присутствуют легко воспламеняющиеся газы, больницы, поезда, самолеты или автозаправочные станции. -Места рядом с автоматическими дверями или системами пожарной сигнализации. Данный аппарат поддерживает функцию обеспечения безопасности, соответствующую стандарту BLUETOOTH и служащую для безопасного подключения с использованием технологии BLUETOOTH, причем уровень безопасности зависит от используемых настроек и может быть недостаточно высоким. При передаче информации с использованием беспроводной технологии BLUETOOTH соблюдайте осторожность. Компания не несет ответственности за утечку информации, передаваемой с использованием технологии BLUETOOTH.

В случае возникновения вопросов или проблем, касающихся данного устройства, которые описаны в этом руководстве, обратитесь к ближайшему дилеру Sony.

Содержание

Справочник по деталям и органам управления .5

Начало работы

Снятие передней панели 7

Перезагрузка устройства 7

Установка часов 8

Поиск и воспроизведение композиций.

16

Совершение телефонного звонка в режиме беспроводной гарнитуры (только через BLUETOOTH)

Прием входящего вызова 17

Операции, доступные во время. 19

Полезные функции

Использование приложения Sony | Music Center с iPhone и смартфоном с ОС Android 20

Использование функции распознавания речи (только для смартфонов с ОС Android). 21

Использование функции Siri Eyes Free 21

Параметры

Отмена режима DEMO 22

Основные операции настройки параметров 22

Настройка общих параметров (GENERAL). 23

Настройка звука (SOUND) 24

Настройка дисплея (DISPLAY). 27

Настройка BLUETOOTH (BLUETOOTH).28

Настройка приложения Sony | Music Center (SONY APP). 28

Дополнительная информация

Обновление микропрограммы 29

Меры предосторожности 29

Уход за устройством 31

Технические характеристики. 31

Поиск и устранение неисправностей. 35

Сообщения. 40

Установка/Подключение

Внимание! 43

Предельные детали для установки . 43

Подключение 44

Установка. 48

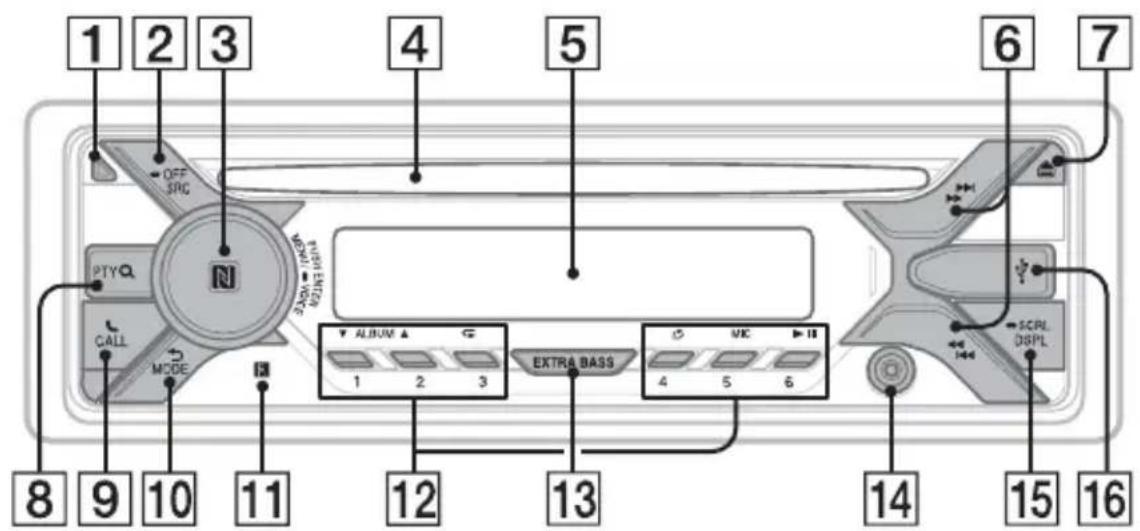

Справочник по деталям и органам управления

Основное устройство

Передняя панель (Внутренняя панель)

1 Кнопка сигнала передней панели 2 SRC (источник)

Включение питания.

Смена источника.

OFF

Нажмите и удерживайте в течение 1 секунды для выключения источника и отображения часов.

Нажмите и удерживайте более 2 секунд для выключения питания и дисплея.

3 Дисковый регулятор

Поворачивайте для регулирования уровня громкости.

PUSH ENTER

Открытие выбранного пункта меню. Чтобы выбрать другой источник сигнала, нажмите кнопку SRC, поверните дисковый регулятор, а затем нажмите его (время ожидания - 2 секунды).

MENU

Вход в меню настройки.

10 (Назад) Возврат к предыдущему экрану. MODE (стр.12,19) 11 Приемник сигналов вспышки дистанционного управления

Прием сохраненных в памяти радиостанций. Нажмите и удерживайте для сохранения станции.

ALBUM▼/▲

Пропуск альбома для аудиоустройства. Нажмите и удерживайте для непрерывного пропуска альбомов. (Недоступно, если подключено устройство USB в режиме аудиоустройство iPod.)

(повтор) (Недоступно, если подключено устройство USB в режиме Android.) (случайная последовательность) (Недоступно, если подключено устройство USB в режиме Android.) MIC (стр. 19) II (Воспроизведение/пауза)

13 EXTRA BASS

Усиление звука басового звука пропорционально уровню громкости. Нажмите, чтобы изменить настройку EXTRA BASS: [1], [2], [OFF].

14 Гнездо AUX 15 DSPL (дисплей)

Изменение индикации.

SCRL (прокрутка)

Нажмите и удерживайте кнопку прокрутки индикации.

16 Порт USB 17 RESET (внутренняя панель) (стр. 7)

Начало работы

Снятие передней панели

Вождение крана устройства можно снять с его передней панели.

1 Нажмите и удерживайте кнопку OFF ① до тех пор, пока устройство не отключится. Нажмите кнопку снятия передней панели ②, а затем потяните панель на себя и снимите ее.

Предупредительный звуковой сигнал

Если до поворота выключателя зажигания в положение OFF с устройства не была снята передняя панель, то в течение нескольких секунд будет слышен предупредительный звуковой сигнал. Звуковой сигнал будет слышен, только если используется встроенный усилитель.

Заводские номера

Убедитесь, что заводские номера в нижней части аппарата и на задней части передней панели совпадают. Если они не совпадают, вам не удастся выполнить сопряжение по каналу BLUETOOTH, создавать и закрывать подключения с помощью технологии NFC.

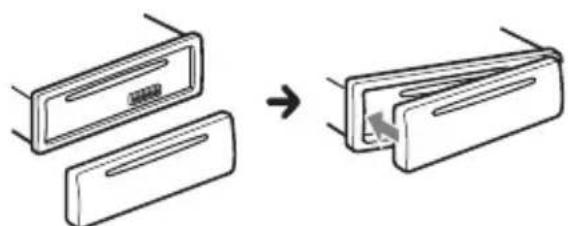

Установка передней панели

Перезагрузка устройства

Перед первым использованием устройства, после замены автомобильного аккумулятора или повторного подключения кабелей необходимо перезагрузить устройство. Если перезагрузка не была выполнена ранее, нажмите кнопку RESET на внутренней панели с помощью шариковой ручки или другого подходящего предмета.

Примечание

Перезагрузка устройства приведет к удалению настроек часов и некоторых сохраненных элементов содержимого.

Установка страны/региона

После перезагрузки устройства откроется меню настройки страны/региона.

1. При отображении [SET AREA] нажмите кнопку ENTER. Отобразится текущая страна или регион. 2. Поворачивая дисковый регулятор, выберите [EUROPE] или [RUSSIA], а затем нажмите дисковый регулятор. 3. Поворачивая дисковый регулятор, выберите [YES] или [NO], а затем нажмите дисковый регулятор. При изменении региона или страны устройство перезагрузится, после чего на дисплее отобразятся часы.

Этот параметр можно настроить в меню общих параметров (стр. 23).

Установка часов

1. Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2. Поворачивая дисковый регулятор, выберите [SET CLOCK-ADJ], затем нажмите дисковый регулятор. Начнется мигание индикации часа. 3. Поворачивайте дисковый регулятор для установки значения часов и минут. Для выбора настраиваемого разряда используйте кнопки /▶/ (SEEK -/+). 4. После установки минут нажмите кнопку MENU. Установка завершена, после чего часы начнут отсчет времени.

Для отображения часов нажмите кнопку DSPL.

Проверка напряжения в аккумуляторе

Вы можете проверить текущий уровень напряжения в аккумуляторе. (Недоступно при выключенном источнике питания, когда отображаются часы.)

1. Нажимайте кнопку DSPL, пока не отобразится напряжение аккумулятора.

Повторное подключение устройства BLUETOOTH

Вы можете слушать музыку или совершать телефонные звонки через беспроводную гарнитуру в зависимости от того, какое устройство, совместимое с технологией BLUETOOTH, вы используете: смартфон, мобильный телефон или аудиоустройство (далее называемые "устройство BLUETOOTH", если не указано иное). Сведения о том, как подключать устройства, см. в руководствах, поставляемых с этими устройствами. Прежде чем подключать устройство, уменьшите громкость на аппарате. В противном случае может раздаться громкий звук.

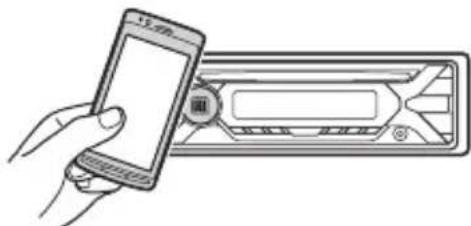

Подключение к смартфону одним касанием (с помощью технологии NFC)

Если вы коснетесь смартфоном регулятора, совместимого с технологией NFC*, аппарат будет автоматически сопряжен со смартфоном и подключен к нему.

*NFC — это технология, позволяющая использовать беспроводную связь на небольших расстояниях между различными устройствами, например мобильными телефонами и радиометками. Благодаря функции NFC можно легко обмениваться данными, просто касаясь соответствующего символа или специального места на устройстве, совместимом с технологией NFC.

Если на смартфоне установлена ОС Android 4.0 или более ранняя версия, необходимо загрузить приложение "NFC Easy Connect" из Google PlayTM. В некоторых странах или регионах это приложение может быть недоступно.

1. Активируйте функцию NFC на смартфоне.

Дополнительные сведения см. в руководствах, поставляемых со смартфонами.

2. Коснитесь знака N на аппарате знаком N на смартфоне.

Убедитесь, что индикатор аппарата включен.

Отключение устройства с помощью NFC

Еще раз коснитесь знака N на аппарате знаком N на смартфоне.

Примечания

• При создании подключения обращайтесь со смартфоном аккуратно, чтобы не поцарапать его. Вам не удастся создать подключение одним касанием, если аппарат уже подключен к двум устройствам, поддерживающим технологию NFC. В этом случае отключите одно из них и еще раз попытайтесь создать подключение к смартфону.

Сопряжение с устройством BLUETOOTH и подключение к нему

При первом подключении устройства BLUETOOTH необходимо выполнить взаимную регистрацию устройств ("сопряжение"). После сопряжения данный аппарат и другие устройства смогут распознавать друг друга. К аппарату можно подключить два устройства BLUETOOTH (два мобильных телефона или мобильный телефон и аудиоустройство).

1. Разместите устройство BLUETOOTH на расстоянии не более 1 м от данного аппарата.

2 Нажмите кнопку MENU. Поворачивая дисковый регулятор, выберите [BLUETOOTH], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET PAIRING], а затем нажмите дисковый регулятор. 4 Поворачивая дисковый регулятор, выберите [SET DEVICE 1] или [SET DEVICE 2], а затем нажмите дисковый регулятор.

Мигает, когда аппарат находится в режиме ожидания сопряжения.

*По завершении сопряжения вместо надписи [SET DEVICE 1] или [SET DEVICE 2] будет отображаться имя сопряженного устройства.

5 Выполните сопряжение на устройстве BLUETOOTH, чтобы оно обнаружило аппарат. 6 Выберите пункт [MEX-GS820BT] (название модели вашего аппарата), отображаемый на дисплее устройства BLUETOOTH.

Если название модели вашего аппарата не отображается, повторите все операции, начиная с действия 2.

7 Если на устройстве BLUETOOTH необходимо ввести ключ доступа*, введите [0000].

*В зависимости от используемого устройства ключ доступа может называться "секретный код", "PIN-код", "номер PIN", "пароль" и т. д.

После удачного сопряжения начнет отображаться значок

8 Выберите данные аппарата на устройстве BLUETOOTH, чтобы создать подключение BLUETOOTH.

Они отображаются, если

Подключение создано.

Примечание

Во время подключения к устройству BLUETOOTH другому устройству не удастся обнаружить данный аппарат. Чтобы устройство смогло обнаружить аппарат, включите режим сопряжения и выполните поиск данного аппарата на другом устройстве.

Включение функции воспроизведения

Подробные сведения см. в разделе "Воспроизведение с устройства BLUETOOTH" (стр. 15).

Отключение сопряженного устройства

После сопряженного аппарата и устройства BLUETOOTH отключить их друг от друга, выполнив действия 2-4.

Подключение сопряженного устройства BLUETOOTH

Чтобы использовать сопряженное устройство, необходимо создать подключение к аппарату. Некоторые сопряженные устройства подключаются автоматически.

B	Отображается, когда можно совершть Вызов в рекиме бес四项юнoi rapнitsypbl, Вкlioчв пофиль HFP (Handsfree Profile).
B	Отображается, когда можно Вос四项юз被执行人 3Byk c aydinoустpoйства, Вкlioчв пофиль A2DP (Advanced Audio Distribution Profile).

Подключение к устройству, которое было подключено к аппарату в прошлый раз

Активируйте функцию BLUETOOTH на устройстве BLUETOOTH.

Чтобы подключить аппарат к аудиоустройству, нажмите кнопку SRC, выберите [BT AUDIO], а затем нажмите ▸II (Воспроизведение/пауза).

Чтобы подключить аппарат к мобильному телефону, нажмите CALL.

Примечание

Не перекачайте потокового аудио по каналу BLUETOOTH — Вам не удастся подключиться с данного аппарата к мобильному телефону. Вместо этого подключитесь с мобильного телефона к аппарату.

Совет

Если на аппарате включен сигнал BLUETOOTH, то при включении зажигания аппарат автоматически подключится к мобильному телефону, к которому он был подключен в последний раз.

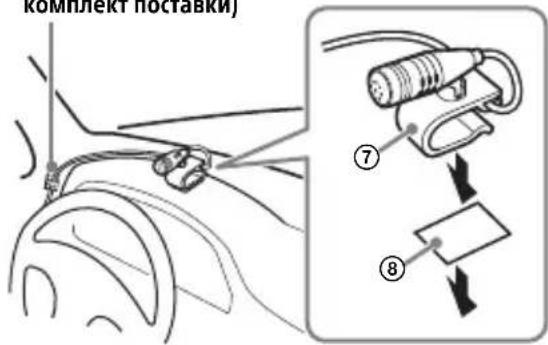

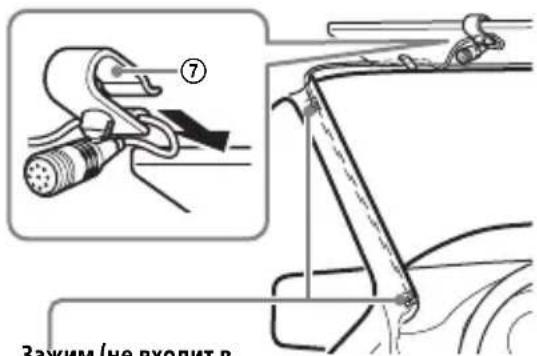

Установка микрофона

Подробные сведения см. в разделе "Установка микрофона" (стр. 47).

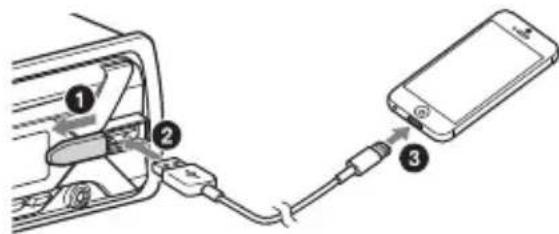

Подключение iPhone или iPod (автоматическое сопряжение по каналу BLUETOOTH)

При подключении устройства iPhone или iPod с iOS5 или более поздней версии к порту USB, данное устройство автоматически выполнит сопряжение с таким устройством.

Чтобы включить функцию автоматического сопряжения по каналу BLUETOOTH, в разделе [BLUETOOTH] задайте параметру [SET AUTOPAIR] значение [ON] (стр.28).

1 Активируйте функцию BLUETOOTH на iPhone или iPod. 2 Подключите iPhone или iPod к порту USB.

Убедитесь, что индикатор на устройстве включен.

Примечания

Вам не удастся использовать функцию автоматического сопряжения по каналу BLUETOOTH, если устройство уже подключено к двум устройствам BLUETOOTH. В этом случае отключите одно из них и еще раз попытайтесь создать подключение к iPhone или iPod. - Если не удается выполнить сопряжение с помощью функции автоматического сопряжения по каналу BLUETOOTH, выполните действия, указанные в разделе "Подготовка устройств BLUETOOTH" (стр.8).

Подключение устройства USB

1 Уменьшите громкость на устройстве. 2 Подключите устройство USB к устройству. Для подключения iPhone или iPod используйте кабель USB для iPod (не входит в комплект поставки).

Подключение другого переносного аудиоустройства

1 Выключите переносное аудиоустройство. 2 Уменьшите громкость на устройстве. 3 Подключите переносное аудиоустройство к входному гнезду AUX (мини-стереоразъему) на устройстве при помощи соединительного кабеля (не входит в комплект поставки)*.

• Обязательно используйте разъем прямого типа.

4 Нажимая кнопку SRC, выберите [AUX].

Выравнивание уровня громкости подключенного устройства с другими источниками

Запустите воспроизведение на переносном аудиоустройстве с умеренной громкостью и установите на устройстве обычную громкость прослушивания. Нажмите кнопку MENU, затем выберите [Sound] → [SET AUX VOL] (стр.26).

Прослушивание радио

Прослушивание радио

Для прослушивания радио нажмите кнопку SRC и выберите [TUNER].

Автоматическое сохранение (BTM)

1 Нажмите кнопку MODE, измените диапазон (FM1, FM2, FM3, MW и LW). 2 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET BTM], затем нажмите дисковый регулятор. Радиостанции закрепляются за номерными кнопками и сохраняются в памяти устройства в порядке частот.

Настройка

1 Нажмите кнопку MODE, измените диапазон (FM1, FM2, FM3, MW или LW). 2 Выполните настройку. Для настройки вручную нажимайте и удерживайте кнопки / (|<< / >>|), задайте приблизительную частоту, затем кратковременными нажатиями кнопок / (|<< / >>|) точно настройте нужную частоту. Для автоматической настройки используйте кнопки / (SEEK -/+). Поиск остановится, когда устройство найдёт радиостанцию.

Сохранение вручную

1 Во время приёма радиостанции, которую необходимо сохранить, нажмите и удерживайте номерную кнопку (1-6), пока не появится индикация [MEM].

Приём радиостанций, сохранённых в памяти

1 Выберите диапазон, затем нажмите номерную кнопку (1-6).

Системы радиоданных (RDS)

Установка альтернативных частот (AF) и сообщений о текущей ситуации на дорогах (TA)

Функция AF выполняет постоянную перенастройку радиостанций, имеющих самый сильный сигнал в сети, а функция TA обеспечивает приём сообщений о программах (TP) о текущей ситуации на дорогах, если их приём возможен.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET AF/TA], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] или [SET AF/TA-OFF], затем нажмите дисковый регулятор.

Для сохранения станций RDS с параметрами AF и TA

Можно выполнить предварительную настройку станций RDS с параметрами AF/TA. Задайте AF/TA, затем сохраните станции с помощью BTM или вручную. При выполнении предварительной настройки вручную можно также сохранить станции без RDS.

Для приема экстренных сообщений при включении AF или TA экстренные сообщения будут автоматически прерывать текущее вещание.

Для настройки громкости во время приема сообщений о текущей ситуации на дорогах

Уровень громкости будет сохранен в памяти для последующего приема таких сообщений, независимо от общего уровня громкости.

Для прослушивания одной региональной программы (REGIONAL)

Когда функции AF и REGIONAL включены, устройство не будет переключаться на другие региональные станции с более сильным сигналом. При выезде за пределы области приема определенной региональной программы установите для настройки [SET REGIONAL] вместо [GENERAL] параметр [SET REG-OFF] во время приема FM-радиостанции (стр. 24). Эта функция не работает в Великобритании и некоторых других регионах.

Функция местной привязки (только для Великобритании)

Эта функция позволяет настраиваться на волну других местных станций в данном районе, даже если они не занесены в память приемника под номерными кнопками. Во время приема в диапазоне FM нажмите номерную кнопку (1-6), для которой запрограммирована местная станция. Не более чем через пять секунд еще раз нажмите номерную кнопку местной станции. Повторяйте процедуру, пока не будет найдена местная станция.

Выбор типов программ (PTY)

1. Нажмите PTY во время приема в диапазоне FM. 2. Поворачивайте дисковый регулятор, пока не отобразится требуемый тип программы, затем нажмите дисковый регулятор. Устройство начнет поиск станции, передающей программу выбранного типа.

Тип программы

NEWS (Новости), AFFAIRS (Текущие события), INFO (Информация), SPORT (Спорт), EDUCATE (Образование), DRAMA (Драматические передачи), CULTURE (Культура), SCIENCE (Наука), VARIOED (Разные темы), POP M (Поп-музыка), ROCK M (Рок-музыка), EASY M (Дорожная музыка), LIGHT M (Легкая классическая музыка), CLASSICS (Серьезная классическая музыка), OTHER M (Прочая музыка), WEATHER (Погода), FINANCE (Финансы), CHILDREN (Программы для детей), SOCIAL A (Общественная жизнь), RELIGION (Религия), PHONE IN (Передачи с телефонными звонками радиослушателей), TRAVEL (Путешествия), LEISURE (Досуг), JAZZ (Джазовая музыка), COUNTRY (Музыка в стиле "Кантри"), NATION M (Этническая музыка), OLDIES (Старая музыка), FOLK M (Фолк-музыка), DOCUMENT (Документальные передачи)

Данные CT, передаваемые сигналами RDS, используются для установки часов устройства.

Для удаления устройства

При подключении iPhone через интерфейс USB громкость телефонного вызова управляется с устройства iPhone, а не аппарата. Не увеличивайте громкость устройства во время телефонного разговора, так как при завершении разговора может раздаться громкий звук.

Воспроизведение с устройства BLUETOOTH

Вы можете воспроизвести содержимое на подключенном устройстве, поддерживающем профиль BLUETOOTH A2DP (Advanced Audio Distribution Profile).

1 Создайте подключение BLUETOOTH к аудиоустройству (стр. 8). Чтобы выбрать необходимое аудиоустройство, нажмите кнопку MENU, затем выберите [BLUETOOTH] → SET AUDIODEV. 2 Нажмите кнопку SRC, выберите [BT AUDIO]. 3 На аудиоустройстве включите функцию воспроизведения. 4 Отрегулируйте громкость на данном устройстве.

Примечания

В зависимости от используемого аудиоустройства на данном аппарате могут не отображаться некоторые сведения, например название композиции, номер, продолжительность, а также состояние воспроизведения. - Если выбрать другой источник на аппарате, аудиоустройство не прекратит воспроизведение. - При работе приложения "Sony | Music Center" через функцию BLUETOOTH на экране не отображается надпись [BT AUDIO].

Выравнивание уровня громкости устройства BLUETOOTH по отношению к другим источникам сигналов

Включите воспроизведение на аудиоустройстве BLUETOOTH с умеренной громкостью, а затем установите на аппарате обычную для вас громкость. Нажмите кнопку MENU, затем выберите [SOUND] → [SET BTA VOL] (стр. 27).

Поиск и воспроизведение композиций

Повторное воспроизведение и воспроизведение в случайной последовательности

Недоступно, если подключено устройство USB в режиме Android.

1 Чтобы выбрать режим воспроизведения, во время воспроизведения нажмите кнопку C (повтор) или 1 (случайная последовательность) несколько раз. Воспроизведение в выбранном режиме может начаться не сразу.

Доступные режимы воспроизведения зависят от выбранного источника звука.

Поиск композиции по названию (Quick-BrowZer™)

Функция недоступна, если подключено устройство USB в режиме Android или устройство iPod.

1 Во время воспроизведения CD, USB или BT AUDIO*1 нажмите (обзор)*2, чтобы отобразить список категорий поиска. Когда появится список композиций, нажимайте кнопку (назад), пока не отобразится нужная категория поиска.

Функция доступна только для аудиоустройств, поддерживающих профиль AVRCP (Audio Video Remote Control Profile) 1.4 или более новой версии.

Во время воспроизведения устройства USB нажмите и удерживайте кнопку Q (Обзор) более 2 секунд, чтобы вернуться непосредственно к началу списка категорий.

2 Поворачивая дисковый регулятор, выберите требуемую категорию поиска, затем нажмите дисковый регулятор для подтверждения. 3 Повторите шаг 2 для поиска требуемой композиции. Начнется воспроизведение.

Для выхода из режима QuickBrowZer

Нажмите кнопку (Обзор).

Поиск с пропуском элементов (режим перехода)

Функция недоступна, если подключено устройство USB в режиме Android или устройство iPod.

1 Нажмите кнопку (Обзор). 2 Нажмите кнопку ► (SEEK +). 3 Поверните дисковый регулятор, чтобы выбрать элемент. Переход в списке выполняется шагами по 10% от общего количества элементов в списке.

4 Нажмите кнопку ENTER для возврата в режим Quick-BrowZer. Появится выбранный элемент. 5 Поворачивая дисковый регулятор, выберите требуемый элемент, а затем нажмите дисковый регулятор. Начнется воспроизведение.

Совершение телефонного звонка в режиме беспроводной гарнитуры (только через BLUETOOTH)

Чтобы использовать мобильный телефон, подключите его к данному аппарату. К аппарату можно подключить два мобильных телефона. Подробные сведения см. в разделе "Подготовка устройства BLUETOOTH" (стр. 8).

Прием входящего вызова

1 При входящем звонке с мелодией вызова нажмите кнопку CALL. Начнется телефонный разговор.

Примечание

Мелодия вызова и голос вашего собеседника будут воспроизводиться только через передние громкоговорители.

Отклонение вызова

Нажмите и удерживайте кнопку OFF в течение 1 секунды.

Завершение вызова

Нажмите кнопку CALL еще раз.

Совершение вызова

Если к аппарату подключен мобильный телефон с поддержкой профиля PBAP (Phone Book Access Profile, профиль доступа к телефонной книге), вы можете совершить вызов из телефонной книги или журнала вызовов. Если к аппарату подключены два телефона, вы можете выбрать любой из телефонов.

Совершение вызова из телефонной книги

1 Нажмите кнопку CALL.

Если к аппарату подключены два мобильных телефона, то, поворачивая дисковый регулятор, выберите любой из телефонов, а затем нажмите дисковый регулятор.

2 Поворачивая дисковый регулятор, выберите [PHONE BOOK], а затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите инициал в списке, а затем нажмите дисковый регулятор. 4 Поворачивая дисковый регулятор, выберите имя в списке, а затем нажмите дисковый регулятор. 5 Поворачивая дисковый регулятор, выберите номер в списке, а затем нажмите дисковый регулятор.

Операции, доступные во время вызова

Настройка громкости микрофона во время вызова

При поступлении входящего вызова поверните дисковый регулятор.

Настройка громкости голоса собеседника

Во время телефонного разговора поверните дисковый регулятор.

Настройка громкости для собеседника (настройка усиления сигнала с микрофона)

Нажмите MIC.

Можно использовать следующие настраиваемые уровни громкости: [MIC-LOW], [MIC-MID] и [MIC-HI].

Уменьшение уровня эхо и шума (режим Echo Cancellation/Noise Cancellation)

Нажмите кнопку MIC и удерживайте её нажатой.

Вы можете выбрать следующие режимы: [EC/NC-1] и [EC/NC-2].

Переключение между режимом беспроводной гарнитуры и обычным режимом телефона

Во время телефонного разговора с помощью кнопки MODE вы можете переключать звук между аппаратом и мобильным телефоном.

Примечание

Доступность этой операции зависит от используемой модели мобильного телефона.

Полезные функции

Использование приложения Sony | Music Center с iPhone или смартфоном с ОС Android

Вам потребуется скачать последнюю версию приложения "Sony | Music Center" из App Store (для iPhone) или из Google Play (для смартфона с ОС Android).

Примечания

Ради собственной безопасности соблюдайте местные законы и правила дорожного движения и не используйте это приложение во время вождения автомобиля. "Sony | Music Center" — это приложение для управления совместимыми с "Sony | Music Center" аудиоустройствами Sony с помощью iPhone или смартфонов с ОС Android. -Перечень функций, которыми вы сможете управлять с помощью приложения "Sony | Music Center", зависит от подключённого устройства. Сведения о том, как использовать функции "Sony | Music Center", см. на своём iPhone или смартфоне с ОС Android. -Дополнительные сведения о приложении "Sony | Music Center" см. по следующему URL-адресу: http://www.sony.net/smcqa/ - Посетите указанный ниже веб-сайт и изучите список совместимых моделей iPhone и смартфонов с ОС Android.

iPhone: посетите App Store; смартфонов с ОС Android: посетите Google Play

Подключите к приложению Sony | Music Center

1 Создайте подключение BLUETOOTH к iPhone или смартфону с ОС Android (стр. 8).

Чтобы выбрать необходимое аудиоустройство, нажмите кнопку MENU, затем выберите [BLUETOOTH] → SET AUDIODEV.

2 Запустите приложение "Sony | Music Center".

3 Нажмите кнопку MENU, поверните дисковый регулятор, выберите [SONY APP], затем нажмите дисковый регулятор. 4 Повернув дисковый регулятор, выберите [CONNECT], а затем нажмите дисковый регулятор. Начнется процесс подключения iPhone или смартфона с ОС Android. Сведения о работе с iPhone или смартфоном с ОС Android см. в разделе "Справка" приложения.

Если отображается имя устройства

Убедитесь, что отображается имя устройства (например, 123456), затем выберите [Да] на iPhone или смартфоне с ОС Android.

Завершение подключения

1 Нажмите кнопку MENU, поверните дисковый регулятор, выберите [SONY APP], затем нажмите дисковый регулятор. 2 Повернув дисковый регулятор, выберите [CONNECT], а затем нажмите дисковый регулятор.

Выбор источника сигнала для приложения

Вы можете выбрать необходимый источник сигнала для приложения на iPhone или смартфоне с ОС Android.

Использование функции Siri Eyes Free

Благодаря функции Siri Eyes Free вы можете использовать iPhone в режиме беспроводной гарнитуры, просто произнося необходимые фразы в микрофон. Чтобы использовать эту функцию, вам необходимо подключить iPhone к данному аппарату через BLUETOOTH. Эта функция доступна на iPhone 4s и более новых моделях iPhone. Убедитесь, что на вашем iPhone используется последняя версия iOS. Прежде чем выполнять описанные ниже действия, необходимо выполнить регистрацию по каналу BLUETOOTH и настроить подключение iPhone к данному аппарату. Подробные сведения см. в разделе "Подготовка устройства BLUETOOTH" (стр. 8). Чтобы выбрать необходимое устройство iPhone, нажмите кнопку MENU, затем выберите [BLUETOOTH] → SET AUDIODEV.

1 Активируйте функцию Siri на устройстве iPhone. Дополнительные сведения см. в руководстве, поставляемом с iPhone. 2 Нажмите кнопку VOICE и удерживайте ее нажатой более 2 секунд. Отобразится экран голосовых команд. 3 После того как iPhone издаст сигнал, произнесите команду в микрофон. iPhone издаст еще один сигнал, и Siri начнет отвечать.

Включение функции Siri Eyes Free нажмите VOICE.

Примечания

• Устройство iPhone может не распознать вашу речь, так как качество распознавания речи зависит от условий, в которых оно используется. (Например, вы находитесь в движущемся автомобиле.) В расположениях с плохим качеством связи устройства iPhone функция Siri Eyes Free может работать неравномерно или с большими задержками. В зависимости от условий использования устройства iPhone функция Siri Eyes Free может работать неправильно или завершить свою работу.
• Если воспроизводите музыкальную дорожку с iPhone, используя аудиооборудование BLUETOOTH, то когда начнется воспроизведение дорожки через BLUETOOTH, функция Siri Eyes Free автоматически завершит свою работу, и данный аппарат переключится на аудиоисточник BLUETOOTH.
• Если включить функцию Siri Eyes Free во время воспроизведения аудио, то данный аппарат также переключится на аудиоисточник BLUETOOTH, даже если вы не указали дорожку, которую необходимо воспроизвести.
• При подключении iPhone к порту USB функция Siri Eyes Free может работать неправильно или завершить свою работу.
• При подключении iPhone к данному аппарату через USB не включайте Siri на iPhone. Функция Siri Eyes Free может работать неправильно или завершить свою работу.
• Если функция Siri Eyes Free активирована, аудио не будет воспроизводиться.

Параметры

Отмена режима DEMO

Можно выйти из демонстрационного режима, который запускается при отключении источника, и отображать часы.

1. Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2. Поворачивая дисковый регулятор, выберите [SET DEMO], затем нажмите дисковый регулятор. 3. Поворачивая дисковый регулятор, выберите [SET DEMO-OFF], а затем нажмите дисковый регулятор. Настройка завершена. 4. Дважды нажмите кнопку (Назад).

Дисплей вернется в режим обычного приема/воспроизведения.

Основные операции настройки параметров

Настройка элементов выполняется по таким категориям: Общая настройка (GENERAL), Настройка звука (SOUND), Настройка дисплея (DISPLAY), Настройка BLUETOOTH (BLUETOOTH), Настройка приложения Sony | Music Center (SONY APP)

Нажмите кнопку MENU. Поворачивая дисковый регулятор, выберите категорию настроек, а затем нажмите дисковый регулятор. Настраиваемые элементы отличаются в зависимости от источника и параметров.

Для возврата к предыдущему дисплею

Нажмите кнопку (База).

Настройка общих параметров (GENERAL)

AREA (регион)

Установка страны/региона, где будет использоваться устройство: [EUROPE], [RUSSIA].

При изменении региона или страны устройство перезагрузится, после чего на дисплее отобразятся часы.

（Доступно только при выключенном источнике, когда отображаются часы.)

DEMO (демонстрация)

Включение режима демонстрации: [ON], [OFF].

Выбор варианта [CUSTOM] для EQ10.

Настройка кривой эквалайзера:

[BAND1] 32 Гц, [BAND2] 63 Гц, [BAND3]

125 Гц, [BAND4] 250 Гц, [BAND5] 500 Гц,

[BAND6] 1 кГц, [BAND7] 2 кГц, [BAND8]

4 КГц, [BAND9] 8 КГц, [BAND10] 16 КГц.

Уровень громкости настраивается в диапазоне от -6 дБ до +6 дБ с шагом 1 дБ.

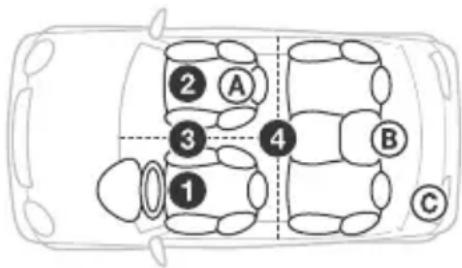

POSITION (положение при прослушивании)

F/R POS (спереди/сзади)

Имитация естественного звучания посредством задержки воспроизведения из

громкоговорителей в соответствии с положением при прослушивании.

[FRONT L] (спереди слева), [FRONT R] (спереди справа), [FRONT] (спереди по центру), [ALL] (внутри автомобиля), CUSTOM OFF

ADJ POSITION (изменение положения) Выбор положения при прослушивании: [+3] - [CENTER] - [-3].

(Доступно только когда для настройки [F/R POS] не установлено значение [OFF] или [CUSTOM].)

SW POS (положение сабвуфера)

(A) [NEAR] (близко), [NORMAL] (нормально), [FAR] (далеко).

(Доступно только когда для настройки [F/R POS] не установлено значение [OFF].)

DSO (динамическая звуковая среда)

Создание более естественного звукового окружения, имитирующего расположение громкоговорителей в приборной панели: [OFF], [LOW], [MID], [HIGH].

(Если для настройки [C.AUDIO ^+ ] выбран параметр [ON], автоматически устанавливается параметр [OFF].)

BALANCE (баланс)

Регулировка звукового баланса: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER (распределение сигнала)

Регулировка относительно фронта: [FRONT-15] - [CENTER] - [REAR-15].

DSEE (улучшение качества цифровых файлов)

Улучшает качество цифровых файлов со сжатием путем восстановления удаленных высоких частот: [ON], [OFF]. В память можно занести настройки, выбранные для каждого источника, кроме тюнера.

AAV (дополнительные настройки громкости)

Настройка оптимального уровня громкости для всех источников: [ON], [OFF].

RB ENH (улучшение задних басов)

Улучшение звучания басов путем применения фильтра низких частот для задних громкоговорителей. Эта настройка позволяет использовать задние громкоговорители как сабвуфер, если он не подключен. (Доступно, только если для настройки [SW DIREC] установлено значение [OFF].)

RBE MODE (режим улучшения задних басов)

Выбор режима улучшения задних басов: [1], [2], [3], [OFF].

LPF FREQ (частота фильтра низких частот)

Выбор граничной частоты сабвуфера: [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (наклон фильтра низких частот)

Выбор наклона LPF (фильтра низких частот): [1], [2], [3].

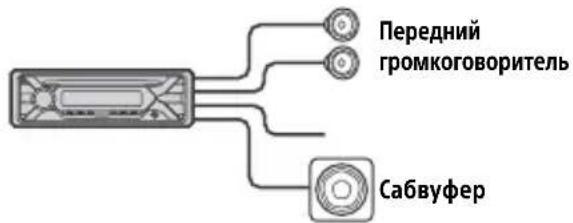

SW DIRECT (непосредственное

подключение сабвуфера)

Настройка параметров для подключения сабвуфера к проводу заднего громкоговорителя без усилителя мощности.

(Доступно, только если для настройки [SW MODE] установлено значение [OFF].)

Сабвуфер с полным сопротивлением 4 Ом - 8 Ом должен быть подключен к проводу одного из задних громкоговорителей. Не подключайте его к проводу другого заднего громкоговорителя.

SW MODE (режим сабвуфера)

Выбор режима сабвуфера: [1], [2], [3], [OFF].

SW PHASE (фаза сабвуфера)

Выбор фазы сабвуфера: [NORM], [REV]. SW POS (положение сабвуфера)

Выбор положения сабвуфера: [NEAR], [NORMAL], [FAR].

(Доступно, только когда для настройки [F/R POS] не установлено значение [OFF].)

LPF FREQ (частота фильтра низких частот)

Выбор граничной частоты сабвуфера: [50 Гц], [60 Гц], [80 Гц], [100 Гц], [120 Гц].

LPF SLOP (наклон фильтра низких частот)

Выбор наклона LPF (фильтра низких частот): [1], [2], [3].

S.WOOFER (сабвуфер)

SW LEVEL (уровень сабвуфера)

Регулировка уровня громкости сабвуфера:

[+10 dB] - [0 dB] - [-10 dB].

([ATT] отображается, если установлено минимальное значение.)

SW PHASE (фаза сабвуфера)

Выбор фазы сабвуфера: [NORM], [REV].

SW POS (положение сабвуфера)

Выбор положения сабвуфера: [NEAR], [NORMAL], [FAR].

(Доступно, только когда в настройках [F/R POS] не установлено значение [OFF].)

LPF FREQ (частота фильтра низких частот)

Выбор граничной частоты сабвуфера: [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (наклон фильтра низких частот)

Выбор наклона LPF (фильтра низких частот): [1], [2], [3].

HPF (фильтр высоких частот)

HPF FREQ (частота фильтра высоких частот)

Выбор значения частоты среза для передних/задних громкоговорителей: [OFF], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

HPF SLOP (наклон фильтра высоких частот)

Выбор наклона фильтра высоких частот (доступен, если для настройки [HPF FREQ] установлено значение [OFF]): [1], [2], [3].

AUX VOL (уровень громкости AUX)

Настройка уровня громкости для каждого подключенного дополнительного устройства: [+18dB] - [0 dB] - [-8 dB].

Эта настройка исключает

необходимость регулировки громкости для разных источников.

(Доступно, только когда выбран источник AUX.)

BTA VOL (уровень громкости звука устройства BLUETOOTH)

Настройка уровня громкости для каждого подключенного устройства BLUETOOTH: [+6dB] - [0dB] - [-6dB]. Эта настройка исключает необходимость регулировки громкости для разных источников. (Доступно, только когда выбрано аудиоустройство или приложение.)

MAX VOLUME (максимальная громкость)

Выбор максимальной громкости устройства: [30] - [50].

Дополнительная информация

Обновление микропрограммы

Чтобы обновить микропрограмму, перейдите на веб-сайт технической поддержки, указанный на задней обложке, а затем следуйте указаниям в Интернете.

Примечания

Для обновления микропрограммы требуется устройство USB (не входит в комплект поставки). Сохраните программу обновления на устройстве USB, подключите его к порту USB и выполните обновление. Обновление микропрограммы занимает несколько минут. Во время обновления не поворачивайте выключатель зажигания в положение OFF и не отсоединяйте используемое устройство USB.

Меры предосторожности

• Если автомобиль был припаркован в солнечном месте, не включайте устройство до тех пор, пока оно не охладится. Не оставляйте переднюю панель или переносные аудиоустройства внутри автомобиля, поскольку высокая температура в результате воздействия прямых солнечных лучей может привести к их повреждению.
• При работе устройства автоматически выдвигается антенна с электрическим приводом.

Конденсация влаги

При конденсации влаги внутри устройства извлеките диск и подождите примерно час, пока влага не испарится. В противном случае возможны сбои при работе устройства.

Для поддержания высокого качества звука

Примечания относительно дисков CD-R/CD-RW

• Если диск Multi-Session начинается с сессии CD-DA, он распознается как диск CD-DA, другие сессии не воспроизводятся. -Диски, которые это устройство не может воспроизводить:
• CD-R/CD-RW с плохим качеством записи;
• CD-R/CD-RW, записанные на несовместимом записывающем устройстве; -CD-R/CD-RW, которые неправильно финализированы; -CD-R/CD-RW, записанные в фотоформате, отличном от музыкального формата CD или формата MP3, соответствующего ISO9660 Level 1/ Level 2, Joliet/Romeo или Multi-Session.

WMA (.wma) Скорость передачи данных: 32 Кбит/с - 192 Кбит/с (поддержка VBR (переменная скорость передачи данных))

Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц

AAC (.m4a, .mp4) Скорость передачи данных: 8 Кбит/с - 320 Кбит/с Частота дискретизации: 11,025 кГц - 48 кГц WAV (.wav) Разрядность: 16 бит Частота дискретизации: 44,1 кГц, 48 кГц

FLAC (.flac) Разрядность: 16 бит, 24 бит Частота дискретизации: 44,1 кГц, 48 кГц

Беспроводная связь

Система связи: стандарт BLUETOOTH версии 3.0

Диапазон частот Спецификация Максимальной мощности:

Детали для установки и подключения (1 комплект)

App Store является знаком обслуживания компании Apple Inc.

IOS является товарным знаком или зарегистрированным товарным знаком компании Cisco в США и других странах, который используется по лицензии.

Google, Google Play и Android являются товарными знаками корпорации Google LLC.

libFLAC

Авторское право (C) 2000-2009 гг. Джош Коалсон Авторское право (C) 2011-2013 гг. Xiph.Org Foundation

Распространение и использование в исходных и двоичных формах с изменениями или без них разрешается при выполнении следующих условий:

Распространяемые с исходным кодом должны сохранять указанное выше уведомление об авторских правах, данный список условий и следующее заявление об отказе от гарантии. Распространяемые в двоичной форме файлы должны сохранять указанное выше уведомление об авторских правах, данный список условий и следующее заявление об отказе от гарантии в документации и/или других материалах, предоставляемых с распространяемым пакетом. Имя Фонда Xiph.org Foundation и имена участников Фонда нельзя использовать для одобрения или продвижения продуктов, созданных на основе этого программного обеспечения, без предварительного письменного разрешения.

ДАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ ДЕРЖАТЕЛЯМИ АВТОРСКИХ ПРАВ И УЧАСТНИКАМИ КАК ЕСТЬ. ПРИ ЭТОМ НЕ ПРЕДОСТАВЛЯЮТСЯ НИКАКИЕ ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, В ТОМ ЧИСЛЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ФОНД ИЛИ УЧАСТНИКИ ФОНДА НЕ БУДУТ НЕСТИ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, СПЕЦИАЛЬНЫЕ, ПРИСУЖДЕННЫЕ В ПОРЯДКЕ НАКАЗАНИЯ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (В ТОМ ЧИСЛЕ ПРИОБРЕТЕНИЕ ТОВАРОВ ИЛИ УСЛУГ ЗАМЕНЫ, ПОТЕРЯ ПРИГОДНОСТИ, ДАННЫХ ИЛИ ПРИБЫЛИ, ПРЕРЫВАНИЕ ДЕЯТЕЛЬНОСТИ), ВОЗНИКШИЕ ПО ЛЮБОЙ ПРИЧИНЕ, ИЗ-ЗА ЛЮБЫХ ОБЯЗАТЕЛЬСТВ, КАК КОНТРАКТНЫЕ, СТРОГИЕ ИЛИ ДЕЛИКТНЫЕ (ВКЛЮЧАЯ ХАЛАТНОСТЬ И Т. П., КОТОРЫЕ ВОЗНИКЛИ ПРИ ЛЮБОМ ИСПОЛЬЗОВАНИИ ЭТОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ДАЖЕ ЕСЛИ БЫЛО СООБЩЕНО О ВОЗМОЖНОСТИ ТАКОВОГО УЩЕРБА.

→ Передний громкоговоритель не подключен к данному аппарату. -Подключите передний громкоговоритель к аппарату. Голос собеседника воспроизводится только через передний громкоговоритель.

Собеседник говорит, что вас слышно очень тихо или очень громко.

→ Настройте необходимую громкость с помощью параметра усиления сигнала с микрофона (стр.19).

Во время телефонных разговоров слышен шум.

→ Уменьшите громкость. → Выберите для режима EC/NC значение [EC/NC-1] или [EC/NC-2] (стр.19). → Если уровень окружающего шума слишком высок, попытайтесь уменьшить этот шум. Например, если открыто окно и слышен громкий шум дороги, закройте окно. Если громко работает кондиционер, уменьшите его мощность.

Телефон не подключен.

→ При воспроизведении аудиоустройства BLUETOOTH телефон не будет подключен, даже если вы нажмете кнопку CALL.

• Выполните подключение с телефона.

Использовано приложение Sony | Music Center

Название приложения соответствует фактическому приложению в "Sony | Music Center".

→ Используйте приложение из приложения "Sony | Music Center".

При запуске приложения "Sony | Music Center" через BLUETOOTH устройство автоматически переключается в режим [BT AUDIO].

→ Сбой приложения "Sony | Music Center" или функции BLUETOOTH. Запустите приложение еще раз.

Когда режим [IPD] включен, приложение "Sony | Music Center" автоматически отключается.

→ Приложение "Sony | Music Center" на iPhone и iPod не поддерживает функцию воспроизведения iPod.

• На данном устройстве выберите режим [IPD], а затем создайте подключение к "Sony | Music Center" (стр. 20).

Если в режиме USB устанавливается параметр [ANDROID], приложение "Sony | Music Center" автоматически отключается.

→ Смартфоны с Android не поддерживают воспроизведение в режиме Android. - На данном устройстве выберите режим USB [MSC/MTP], а затем создайте подключение к приложению "Sony | Music Center" (стр. 20).

Сообщения

Во время работы устройства могут отображаться следующие сообщения.

→ Выбранная операция может не поддерживаться. → Во время воспроизведения с устройства iPod не удается переключиться с режима [USB MODE] на другой режим.

OUTPUT ERROR: возможно, устройство неисправно.

→ Проверьте подключение. Если на дисплее все еще отображается сообщение об ошибке, обратитесь к ближайшему дилеру Sony. READ: нет считывания. → Дождитесь завершения считывания. Воспроизведение начнется автоматически. Это может занять некоторое время в зависимости от структуры данных. TEMP CAUTION: сработал механизм защиты от перегрева. → Уменьшите громкость. (Знак подчеркивания): не удается отобразить символ.

При воспроизведении дисков CD:

CD ERROR: невозможно воспроизвести диск. Диск будет извлечен автоматически.

→ Почистите или правильно вставьте диск, либо убедитесь, что диск не пустой и не поврежденный.

CD NO DISC: отсутствует диск. → Вставьте диск с воспроизводимыми файлами (стр. 32).

CD NO MUSIC: отсутствует файл для воспроизведения. Диск будет извлечен автоматически.

→ Вставьте диск с воспроизводимыми файлами (стр. 32).

Примечания по работе с функцией BLUETOOTH:

BTA NO DEV: устройство BLUETOOTH не подключено или не распознано.

→ Убедитесь, что устройство BLUETOOTH надежно подключено, и к нему создано подключение BLUETOOTH.

При использовании приложения Sony | Music Center:

APP: не создано подключение к приложению.

→ Создайте подключение к приложению "Sony | Music Center" ещё раз (стр. 20).

APP DISCNCT: приложение отключено.

→ Создайте подключение к приложению "Sony | Music Center" (стр. 20).

APP DISPLAY: открыто меню параметров экрана приложения.

Примечания по пульту дистанционного управления на руле:

ERROR: во время регистрации функции произошла ошибка.

→ Выполните регистрацию снова, начиная с той функции, где произошла ошибка (стр. 23).

TIMEOUT: процедура регистрации не выполнена в связи с превышением лимита времени.

→ Празецу ретистрацин Необходимо завершить, пока мигает [REGISTER] (около 6 секунд) (стр. 23).

При обновлении микропрограммы:

ERROR: программа обновления сохранена на устройстве USB.

→ Сохраните программу обновления на устройстве USB и повторите попытку (стр. 29).

1	Задни гомкоюворотел (прасы)	⊕	Фиолевын
2			Фиолевын/c черным полockамn
3	Передни гомкоюворотел (прасы)	⊕	Серblун
4			Серblун/c черным полockамn
5	Задни гомкоюворотел (левы)	⊕	Белын
6			Белын/c черным полockамn
7	Задни гомкоюворотел (левы)	⊕	Зелнын
8			Зелнын/c черным полockамn

К разъему электропитания автомобиля

12	Источник бесnéреобийноу элковсяня	Желтын
13	Антуна с элковсян уразвашие услитейам мошости (REM OUT)	Синий/c белови посками
14	И менихий Источник элковсян порсевки	Оранжевий/c белови посками
15	И менихий Источник элковсян порсевки	Красный
16	Зазemлике черный

При подключении непосредственно к аккумулятору

Если предохранитель автомобиля соответствует силе тока 10 А, подключите питание непосредственно к аккумулятору во избежание короткого замыкания.

К металлической части автомобиля

К "плюсу" аккумулятора

Примечания

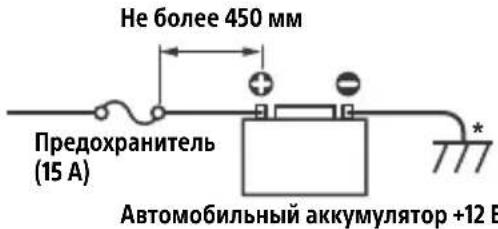

Если при подключении к проводу электропитания автомобиля подаваемого питания может быть недостаточно для полного питания устройства. В этом случае подключите питание напрямую к аккумулятору. На всех проводах, подключенных к "плюсу" аккумулятора, должен быть установлен предохранитель на расстоянии не более 450 мм от точки подключения к аккумулятору и до соприкосновения с металлом. Диаметр проводов автомобильного аккумулятора, подключенных к автомобилю ("земля" к корпусу) должен быть не меньше диаметра основного провода питания, используемого для подключения аккумулятора к главному устройству. Во время нормальной эксплуатации сила тока, проходящего через систему, превышает 15 А. Провода, присоединяемые к терминалам +12 В и GND ("земля"), должны иметь калибр не ниже AWG14 или 2 мм² в сечении.

В случае возникновения каких-либо вопросов или проблем, связанных с подключением, обратитесь за помощью к дилеру.

Простое подключение сабвуфера

Сабвуфер можно использовать без усилителя мощности, если подключить его к кабелю заднего громкоговорителя.

Примечания

Требуется подготовка проводов задних громкоговорителей. Во избежание повреждений используйте сабвуфер с полным сопротивлением 4 Ом - 8 Ом и соответствующей предельно допустимой мощностью.

Подсоединение для поддержки памяти

Когда к устройству подсоединены провода питания, блок памяти будет постоянно получать питание, даже при выключенном зажигании.

Подключение

Громкоговорители

Перед подключением громкоговорителей выключите устройство. Во избежание повреждений используйте громкоговорители с полным сопротивлением 4 Ом - 8 Ом и соответствующей предельно допустимой мощностью.

Схема подключения питания

Проверьте разъем подключения вспомогательного питания автомобиля и правильно подключите провода (в зависимости от типа автомобиля).

Разъем подключения вспомогательного питания

Общая схема подключения

Желтый Желтый

12	Источник 6еспераобъно электpondотань	Желтын
15	И менировский Источник электpondотань	Краснын

12	Импуньсны мосточник эльектpondотанna	Жeльный
15	Источник бесnéреобийноу эльектpondотанna	Красный

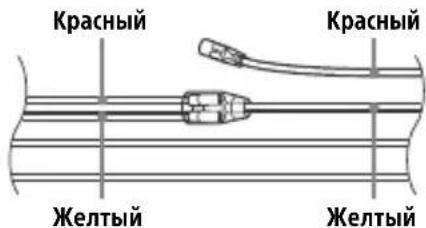

Если в автомобиле нет зажигания ACC

После проверки соответствия

Соединение проводов импульсного источника электропитания. Подключите устройство к автомобильному контуру электропитания. В случае возникновения каких-либо вопросов или проблем, связанных с подключением устройства, которые не рассматриваются в настоящем руководстве, обратитесь за советом к дилеру автомобильной фирмы.

Установка микрофона

Также можно было использовать режим беспроводной антенны, вам потребуется установить микрофон.

Заклепка (не входит в комплект поставки)

Внимание!

Не допускайте наматывания кабеля на рулевую колонку или рычаг переключения передач. Это очень опасно. Убедитесь, что этот кабель и другие компоненты установлены так, что не мешают вождению автомобиля. - Если в вашем автомобиле есть подушка безопасности или другое оборудование для поглощения энергии при столкновении, то перед установкой данного аппарата обратитесь в магазин, в котором вы приобрели аппарат, или к продавцу автомобиля.

Применение

Перед началом эксплуатации протрите липкой лентой поверхность приборной панели с помощью сухой ткани.

Использование проводного пульта дистанционного управления

1 Чтобы активировать проводной пульт дистанционного управления, установите для [STR CONTROL] в [SET STEERING] значение [PRESET] (стр.23).

Установка

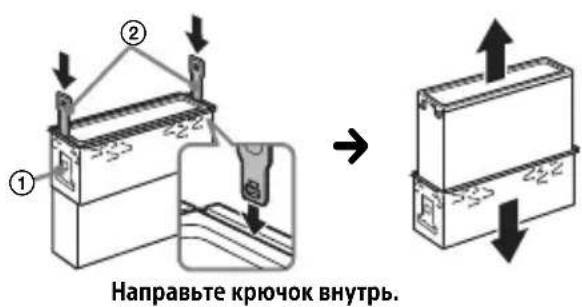

Отсоединение защитной манжеты и кронштейна

Перед монтажом устройства отсоедините защитную манжету ③ и кронштейн ① от устройства.

Захватите болт края защитной манжеты ③, а затем вытащите ее.

2 Вставьте оба ключа для демонтажа ② до щелчка, потяните кронштейн ① вниз, а затем потяните устройство вверх, чтобы отсоединить его.

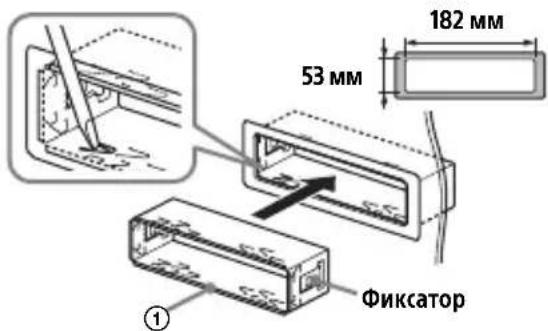

Установка устройства в приборной панели

Перед установкой убедитесь, что фиксаторы с обеих сторон кронштейна ① согнуты внутрь на 2 мм.

При охлаждении устройства от приборной панели не касайтесь его левого края. Теплоотвод на левом крае устройства остается горячим некоторое время после использования.

1. Установите кронштейн ① в приборную панель, затем выгните выступы наружу, чтобы обеспечить плотную фиксацию.

2. Прикрепите устройство к кронштейну ①, затем вставьте защитную манжету ③.

• Если фиксаторы не согнуты или не выгнуты наружу, устройство не будет установлено надлежащим образом и может упасть.
• Убедитесь, что 4 фиксатора на защитной манжете ③ надлежащим образом вставлены в отверстия, имеющиеся в устройстве.

Снятие и установка передней панели

Подробные сведения см. в разделе

"Снятие передней панели" (стр. 7).

Перезагрузка устройства

Подробные сведения см. в разделе

Настоящим Sony Corporation декларирует, что данное оборудование соответствует Директиве 2014/53/EU.

Полный текст декларации о соответствии ЕС можно измерить по следующему интернет-адресу:

http://www.compliance.sony.de/

Хорватский

Компания Sony Corporation настоящим заявляет, что данное оборудование соответствует Директиве 2014/53/EU. Полный текст декларации о соответствии ЕС доступен по следующему интернет-адресу: http://www.compliance.sony.de/

Чешский
