MEXGS820BT - Autoradio SONY - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Sony
Modell	MEX-GS820BT
Abmessungen (L x H x T)	Etwa 178 x 50 x 178 mm
Gewicht	Etwa 1,3 kg
Erforderliche Stromversorgung	Fahrzeugbatterie 12 V DC (negative Masse)
Nennstromaufnahme	10 A
Maximale Ausgangsleistung	100 W x 4 (an 4 Ω)
Display	Hintergrundbeleuchtetes Displayfenster
Hauptfunktionen	CD-Player, FM/MW/LW-Radio, Freisprech-Bluetooth und Audio-Streaming, NFC (One-Touch), USB-Anschluss, AUX-Eingang, Sprachsteuerung (Android), Siri Eyes Free, Sony | Music Center
Bluetooth-Konnektivität	Bluetooth 2,4 GHz, Profile A2DP, AVRCP, HFP, PBAP, SPP, MAP, HID
Unterstützte Audioformate (CD)	MP3, WMA, AAC
Unterstützte Audioformate (USB)	MP3, WMA, AAC, WAV, FLAC
FM-Radio	87,5 - 108,0 MHz (Europa) oder 65 - 108 MHz (Russland)
MW/LW-Radio	MW: 531 - 1602 kHz, LW: 153 - 279 kHz
Wartung und Reinigung	Reinigen Sie die Anschlüsse nach dem Ausschalten der Zündung mit einem Wattestäbchen. Reinigen Sie die Discs von innen nach außen.
Sicherheit	Abnehmbare Frontplatte (Diebstahlsicherung). Warnalarm, wenn die Frontplatte nicht abgenommen wurde. AUTO-OFF-Funktion, um eine Entladung der Batterie zu vermeiden.
Ersatzteile und Reparierbarkeit	Austauschbare Sicherung (Nennstromstärke auf der defekten Sicherung angegeben). Für Reparaturen wenden Sie sich an Ihren Sony-Händler.
Allgemeine Informationen	Hergestellt in Thailand. Kompatibel mit iPod/iPhone (bestimmte Modelle). Firmware-Update über USB.

Häufig gestellte Fragen - MEXGS820BT SONY

Wie setze ich das Sony MEX-GS820BT zurück?

Entfernen Sie die Frontplatte und drücken Sie mit einem Kugelschreiber auf die RESET-Taste am inneren Bedienfeld. Dadurch werden die Uhrzeit und einige gespeicherte Informationen gelöscht. Nach dem Reset erscheint die Anzeige der Zonen-/Regionseinstellung.

Wie deaktiviere ich den Demonstrationsmodus (DEMO)?

Drücken Sie MENU, drehen Sie das Rad, um [GENERAL] und dann [SET DEMO] auszuwählen. Wählen Sie dann [SET DEMO-OFF] und bestätigen Sie. Drücken Sie zweimal Zurück, um zur normalen Anzeige zurückzukehren.

Wie verbinde ich mein Smartphone über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Smartphone. Drücken Sie am Autoradio MENU, wählen Sie [BLUETOOTH], dann [SET PAIRING] und [SET DEVICE 1]. Suchen Sie auf dem Smartphone nach dem Gerät MEX-GS820BT und koppeln Sie es mit dem Code 0000. Nach dem Pairing wählen Sie das Autoradio aus, um die Verbindung herzustellen.

Wie stelle ich die Uhr ein?

Drücken Sie MENU, drehen Sie das Rad, um [GENERAL] und dann [SET CLOCK-ADJ] auszuwählen. Die Uhrzeitanzeige blinkt. Drehen Sie das Rad, um Stunden und Minuten einzustellen, und drücken Sie dann MENU zur Bestätigung. Die Uhr startet.

Wie speichere ich Radiosender?

Für automatisches Speichern wählen Sie das Band (FM1/FM2/FM3/MW/LW), drücken Sie MENU, wählen Sie [GENERAL] und dann [SET BTM]. Für manuelles Speichern stimmen Sie den gewünschten Sender ab und halten Sie eine Zifferntaste (1 bis 6) gedrückt, bis [MEM] angezeigt wird.

Kann ich Siri Eyes Free mit diesem Autoradio verwenden?

Ja, mit einem iPhone 4s oder neuer. Verbinden Sie das iPhone über Bluetooth, aktivieren Sie Siri auf dem iPhone, halten Sie dann am Autoradio VOICE länger als 2 Sekunden gedrückt. Nach dem Piepton sprechen Sie ins Mikrofon. Drücken Sie VOICE, um Siri zu deaktivieren.

Welche Audioformate werden am USB-Anschluss unterstützt?

Das Autoradio liest Dateien in MP3 (.mp3), WMA (.wma), AAC (.m4a, .mp4), WAV (.wav) und FLAC (.flac). Geschützte oder mehrkanalige Dateien werden nicht unterstützt. Das Dateisystem muss FAT16 oder FAT32 sein.

Wie reinige ich die Anschlüsse der Frontplatte?

Schalten Sie die Zündung aus und ziehen Sie den Zündschlüssel ab. Entfernen Sie die Frontplatte (drücken Sie OFF, dann die Entriegelungstaste). Verwenden Sie ein Wattestäbchen, um die Anschlüsse am Gerät und an der Frontplatte vorsichtig zu reinigen. Berühren Sie die Anschlüsse nicht direkt mit den Fingern oder einem Metallgegenstand.

Was tun, wenn das Autoradio nicht einschaltet?

Überprüfen Sie die Sicherung: Ersetzen Sie sie durch eine Sicherung mit gleicher Nennstromstärke. Wenn die neue Sicherung durchbrennt, kann dies auf ein Verbindungsproblem hinweisen. Überprüfen Sie auch, ob das gelbe (Dauerplus) und das rote (geschaltetes Plus) Stromkabel korrekt angeschlossen sind. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Sony-Händler.

Wie verwende ich die Sony | Music Center-Funktion?

Laden Sie die App Sony | Music Center auf Ihrem iPhone oder Android-Smartphone herunter. Verbinden Sie sich per Bluetooth mit dem Autoradio. Drücken Sie am Autoradio MENU, wählen Sie [SONY APP] und dann [CONNECT]. Bestätigen Sie ggf. den Code auf dem Bildschirm. Sie können dann Musik, Klang und Display von der App aus steuern.

BEDIENUNGSANLEITUNG MEXGS820BT SONY

Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sie bitte auf Seite 23 nach.

Informationen zum Anschluss und zur Installation finden Sie auf Seite 42.

AUX-Eingangsbuchse (Klinkenstecker) USB-Anschluss

Für mögliche spätere Service-Anfragen notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer: S/N:

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder auf dem Gerät selbst.

Installieren Sie das Gerät aus Sicherheitsgründen unbedingt im Armaturenbrett des Fahrzeugs, denn die linke Seite des Geräts erwärmt sich bei Betrieb.

Erläuterungen dazu finden Sie unter "Anschluss/Installation" (Seite 42).

Hergestellt in Thailand

Eigenschaften der Laserdiode

Emissionsdauer: kontinuierlich - Laserausgangsleistung: weniger als 53,3 µW

(Gemessen im Abstand von etwa 200 mm von der Linsenoberfläche am optischen Sensorblock mit einer Öffnung von 7 mm.)

Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite.

CE

Hiermit erklärt Sony Corporation, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/

Dieses Gerät ist auf den Gebrauch mit der/den zulässigen Softwareversion(en) ausgelegt, die in der EU-Konformitätserklärung angegeben ist/sind. Die Software, mit der dieses Gerät ausgestattet ist, entspricht den grundlegenden Anforderungen der Richtlinie 2014/53/EU. Softwareversion: 1. Die Softwareversion kann unter dem Punkt Firmware-Konfiguration des Menüs Allgemeine Einstellungen überprüft werden.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Dieses Produkt wurde von oder für die Sony Corporation hergestellt.

EU-Importeur: Sony Europe Limited. Anfragen an den Importeur oder zur Produktkonformität auf Grundlage der Gesetzgebung in Europa senden Sie bitte an den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten

(anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind.

Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält.

Durch ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden.

Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie.

Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab.

Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen

Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

ACHTUNG

Der Frequenzbereich 65 - 74 MHz ist in der europäischen

Frequenzbereichszuordnungstabelle keinem Hörfunk zugewiesen und kann in Europa nicht verwendet werden.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt:

Aktivieren Sie unbedingt die Abschaltautomatik (AUTO OFF) (Seite 23). Nach dem Ausschalten wird das Gerät dann nach der voreingestellten Zeit automatisch vollständig abgeschaltet, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die

Abschaltautomatik (AUTO OFF) nicht aktivieren, müssen Sie jedes Mal, wenn Sie die Zündung ausschalten, OFF gedrückt halten, bis die Anzeige ausgeblendet wird.

Haftungsausschluss für von Dritten angebotene Dienste

Von Dritten angebotene Dienste können ohne vorherige Ankündigung geändert, ausgesetzt oder eingestellt werden. Sony übernimmt in diesen Fällen keine Haftung.

Wichtiger Hinweis

Vorsicht

UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE HAFTUNG FÜR INDIREKTE, NEBEN-, FOLGE- ODER SONSTIGE SCHÄDEN. DIESER HAFTUNGSAUSSCHLUSS GILT OHNE JEDE EINSCHRÄNKUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN UND ZEITAUFWAND DES KÄUFERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTS, DER HARDWARE UND/ODER SEINER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

Hinweis für den Kunden: Dieses Produkt umfasst einen Funksender.

Gemäß UNECE Regelung 10 kann ein Fahrzeughersteller bestimmte Bedingungen für die Installation von Funksendern in Fahrzeugen festlegen.

Bitte schlagen Sie in der Betriebsanleitung zum Fahrzeug nach oder wenden Sie sich an den Fahrzeughersteller, bevor Sie dieses Produkt im Fahrzeug installieren.

Notrufe

Diese BLUETOOTH-Freisprecheinrichtung für das Auto und das elektronische Gerät, das mit der Freisprecheinrichtung verbunden ist, arbeiten mit Funksignalen, Mobilfunk- und Festnetzen sowie benutzerprogrammierten Funktionen, bei denen nicht unter allen Umständen eine Verbindung garantiert werden kann.

Verlassen Sie sich daher bei wichtigen Mitteilungen (wie z. B. medizinischen Notfällen) nicht ausschließlich auf elektronische Geräte.

BLUETOOTH-Kommunikation

Von einem BLUETOOTH-Gerät ausgehende Mikrowellen können den Betrieb von elektronischen medizinischen Geräten beeinflussen. Schalten Sie dieses Gerät und andere BLUETOOTH-Geräte an folgenden Orten aus. Andernfalls besteht Unfallgefahr. - An Orten mit entzündlichen Gasen, in einem Krankenhaus, Zug, Flugzeug oder an einer Tankstelle - In der Nähe von automatischen Türen oder Feuermeldern - Dieses Gerät unterstützt dem BLUETOOTH-Standard entsprechende Sicherheitsfunktionen, um die Verbindungssicherheit bei BLUETOOTH-Funkverbindungen zu gewährleisten. Je nach Einstellung bieten diese jedoch möglicherweise keinen ausreichenden Schutz. Seien Sie bei der Kommunikation mit BLUETOOTH-Funktechnologie also vorsichtig. - Für Sicherheitslücken bei der Übertragung von Informationen während der BLUETOOTH-Kommunikation kann keine Haftung übernommen werden.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Handler.

Inhalt

Lage und Funktion der Teile und Bedienelemente 6

Vorbereitungen

Abnehmen der Frontplatte 8

Zurücksetzen des Geräts 8

Einstellen der Uhr 9

Überprüfen der Batteriespannung 9

Vorbereiten eines BLUETOOTH-Geräts . . . 9

Anschließen eines USB-Geräts 12

Anschließen eines anderen tragbaren Audiogeräts. 12

Radioempfang

Radioempfang 13

Das Radiodatensystem (RDS) 14

Wiedergabe

Wiedergeben von Discs 15

Wiedergabe mit einem USB-Gerät 15

Wiedergabe mit einem BLUETOOTH-Gerät 16

Suchen und Wiedergeben von Titeln 17

Freisprechanrufe (nur über BLUETOOTH)

Entgegennehmen eines Anrufs 18

Tätigen eines Anrufs. 18

Während eines Anrufs verfügbare Funktionen 19

Weitere nützliche Funktionen

Sony | Music Center mit iPhone/Android-Smartphone 20

Verwenden der Spracherkennung (nur Android-Smartphone) 21

Verwenden von Siri Eyes Free 22

Einstellungen

Beenden des DEMO-Modus 23

Grundlegende Einstellschritte 23

Allgemeine Einstellungen (GENERAL) 23

Klangeinstellungen (SOUND) 25

Anzeigeeinstellungen (DISPLAY) 27

BLUETOOTH-Einstellungen (BLUETOOTH) 28

Sony | Music Center-Einstellungen (SONY APP) 28

Weitere Informationen

Aktualisieren der Firmware 29

Sicherheitsmaßnahmen 29

Wartung 31

Technische Daten. 31

Störungsbehebung 34

Meldungen 39

Anschluss/Installation

Vorsichtsmaßnahmen 42

Teileliste für die Installation 42

Anschluss 43

Installation 47

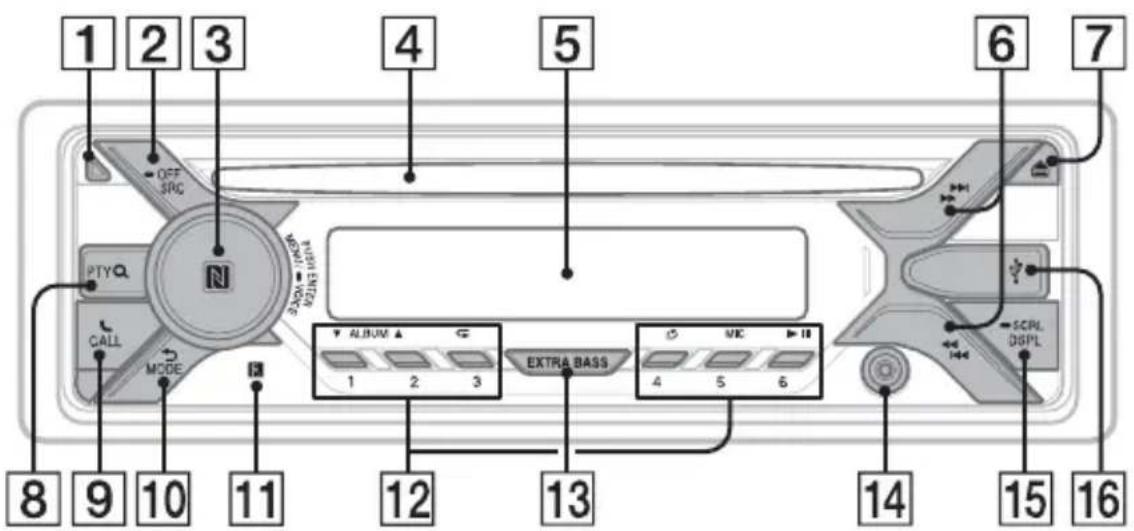

Lage und Funktion der Teile und Bedienelemente

Hauptgerät

Mit abgenommener Frontplatte (Innenblende)

1 Taste zum Lösen der Frontplatte 2 SRC (Tonquelle)

Einschalten des Geräts.

Wechseln der Tonquelle.

OFF

Wenn Sie die Taste 1 Sekunde lang gedrückt halten, wird die Tonquelle ausgeschaltet und die Uhrzeit angezeigt. Wenn Sie die Taste mehr als 2 Sekunden lang gedrückt halten, schalten sich das Gerät und das Display aus.

3 Steuerregler

Drehen Sie den Regler, um die Lautstärke einzustellen.

PUSH ENTER

Bestätigen der ausgewählten Option. Drücken Sie SRC, drehen Sie den Regler und drücken Sie dann darauf, um die Tonquelle zu wechseln (Zeitüberschreitung nach 2 Sekunden).

MENU

Aufrufen des Setup-Menüs.

VOICE (Seite 19, 21, 22)

Halten Sie den Regler länger als 2 Sekunden gedrückt, um die Sprachwahlfunktion, die Spracherkennung (nur AndroidTM - Smartphone) oder die Siri-Funktion (nur iPhone) zu aktivieren.

N-Zeichen

Halten Sie das Android-Smartphone an den Steuerregler, um eine BLUETOOTH-Verbindung herzustellen.

4 Disc-Einschub 5 Display 6 S E E K - / + ) Automatisches Einstellen von Radiosendern. Zum manuellen Einstellen halten Sie diese Taste gedrückt. I/ (Zurück/Weiter) (Schnelles Rückwärts-/ Vorwärtssuchen) 7 (Disc auswerfen) 8 PTY(Programmtyp)

Auswählen von PTY bei einem RDS-Sender.

Q (Suchen) (Seite 17)

Wechseln in den Suchmodus während der Wiedergabe.

(Nicht verfügbar, wenn ein USB-Gerät im Android-Modus oder iPod angeschlossen ist.)

9 CALL

Aufrufen des Anrufmenüs.

Entgegennehmen/Beenden eines Anrufs.

Zum Umschalten des BLUETOOTH-Signals halten Sie diese Taste länger als 2 Sekunden gedrückt.

10 (Zurück)

Zurückschalten zur vorherigen Anzeige. MODE (Seite 13, 20)

11 Empfänger für die Fernbedienung

12 Zahlentasten (Stationstasten) (1 bis 6)

Einstellen gespeicherter Radiosender. Zum Speichern von Sendern halten Sie die Taste gedrückt.

ALBUM▼/▲

Überspringen eines Albums auf einem Audiogerät. Zum Überspringen mehrerer Alben halten Sie die Taste gedrückt.

(Nicht verfügbar, wenn ein USB-Gerät im Android-Modus oder iPod angeschlossen ist.)

(Wiederholung)

(Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist.)

(Zufall)

(Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist.)

MIC (Seite 19)

II (Wiedergabe/Pause)

13 EXTRA BASS

Verstärkung von Bässen synchron mit dem Lautstärkepegel. Ändern Sie mit dieser Taste die EXTRA BASS-Einstellung: [1], [2], [OFF].

14 AUX-Eingangsbuchse

15 DSPL (Anzeige)

Wechseln der Informationen im Display.

SCRL (Bildlauf)

Zum Durchlaufenlassen der

Informationen im Display halten Sie die Taste gedrückt.

16 USB-Anschluss

17 RESET (Innenblende) (Seite 8)

Vorbereitungen

Abnehmen der Frontplatte

Um zu verhindern, dass das Gerät gestohlen wird, können Sie die Frontplatte abnehmen.

1 Halten Sie OFF ① gedrückt, bis sich das Gerät ausschaltet, drücken Sie die Taste zum Lösen der Frontplatte ② und ziehen Sie die Frontplatte auf sich zu und heraus.

Warnton

Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt einige Sekunden lang ein Warnton. Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet wird.

Seriennummern

Stellen Sie sicher, dass die Seriennummern an der Unterseite dieses Geräts und der Rückseite der Frontplatte übereinstimmen. Andernfalls sind das BLUETOOTH-Pairing sowie das Herstellen und Trennen einer Verbindung über NFC nicht möglich.

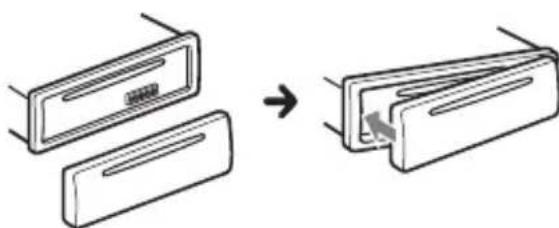

Anbringen der Frontplatte

Zurücksetzen des Geräts

Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder Verbindungen gewechselt haben, müssen Sie das Gerät zurücksetzen.

Nehmen Sie die Frontplatte ab und drücken Sie RESET auf der Innenblende mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber.

Hinweis

Wenn Sie das Gerät zurücksetzen, werden die eingestellte Uhrzeit und einige weitere gespeicherte Einstellungen gelöscht.

Einstellen des Landes bzw. der Region

Nach dem Zurücksetzen des Geräts erscheint die Anzeige zum Einstellen des Landes bzw. der Region.

1 Drücken Sie ENTER, solange [SET AREA] angezeigt wird. Das zurzeit eingestellte Land bzw. die Region erscheint. 2 Drehen Sie den Steuerregler, um [EUROPE] oder [RUSSIA] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [YES] oder [NO] auszuwählen, und drücken Sie anschließend den Steuerregler.

Wenn die Einstellung für das Land bzw. die Region geändert wird, wird das Gerät zurückgesetzt und dann wird die Uhrzeit angezeigt.

Diese Einstellung kann im Menü mit den allgemeinen Einstellungen konfiguriert werden (Seite 23).

Einstellen der Uhr

1. Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 2. Drehen Sie den Steuerregler, um [SET CLOCK-ADJ] auszuwählen, und drücken Sie anschließend den Steuerregler. Die Stundenanzeige blinkt. 3. Drehen Sie den Steuerregler, um die Stunden und Minuten einzustellen. Drücken Sie \(\mathbb{1}\ll / \gg \gg\) (SEEK-/+), um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln. 4. Drücken Sie MENU, nachdem Sie die Minuten eingestellt haben. Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnt zu laufen.

So lassen Sie die Uhrzeit anzeigen: Drücken Sie DSPL.

Überprüfen der Batteriespannung

Sie können die aktuelle Batteriespannung prüfen. (Nicht verfügbar, solange die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.)

1. Drücken Sie so oft DSPL, bis die Batteriespannung angezeigt wird.

Vorbereiten eines BLUETOOTH-Geräts

Je nach dem BLUETOOTH-kompatiblen Gerät, also z. B. Smartphone, Mobiltelefon oder Audiogerät (im Folgenden als „BLUETOOTH-Gerät“ bezeichnet, sofern nicht anders angegeben), können Sie Musik wiedergeben oder Freisprechanrufe tätigen. Einzelheiten zum Herstellen der Verbindung schlagen Sie bitte in der Bedienungsanleitung zu dem anderen Gerät nach.

Drehen Sie vor dem Herstellen der Verbindung die Lautstärke dieses Geräts herunter. Andernfalls wird u. U. der Ton mit hoher Lautstärke ausgegeben.

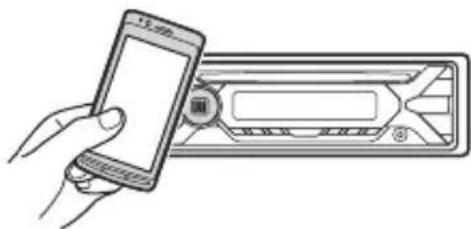

Herstellen einer Sofortverbindung mit einem Smartphone (NFC)

Wenn Sie ein NFC*-kompatibles Smartphone an den Steuerregler dieses Geräts halten, wird ein Pairing durchgeführt und dieses Gerät wird automatisch mit dem Smartphone verbunden.

• NFC (Near Field Communication) ist eine Technologie zur drahtlosen Kommunikation über kurze Strecken zwischen verschiedenen Geräten, z. B. Mobiltelefonen und IC-Tags. Dank der NFC-Funktion lässt sich die Datenkommunikation starten, indem einfach ein NFC-Gerät nahe an die entsprechende Markierung oder eine festgelegte Stelle an einem anderen NFC-kompatiblen Gerät gehalten wird.

Bei einem Smartphone, auf dem das Android-Betriebssystem 4.0 oder niedriger installiert ist, muss die App „NFC Easy Connect“, die auf Google Play™ erhältlich ist, heruntergeladen werden. Die App ist möglicherweise nicht in allen Ländern/Regionen herunterladbar.

1. Aktivieren Sie die NFC-Funktion am Smartphone.

Näheres dazu schlagen Sie bitte in der mit dem Smartphone gelieferten Bedienungsanleitung nach.

2 Halten Sie den Bereich mit dem N-Zeichen des Smartphones an den Bereich mit dem N-Zeichen an diesem Gerät.

Vergewissern Sie sich, dass im Display dieses Geräts aufleucht.

So trennen Sie die Verbindung mit NFC

Halten Sie den Bereich mit dem N-Zeichen des Smartphones erneut an den Bereich mit dem N-Zeichen an diesem Gerät.

Hinweise

• Gehen Sie beim Herstellen der Verbindung vorsichtig mit dem Smartphone um, um Kratzer zu vermeiden. Die Sofortverbindung ist nicht möglich, wenn dieses Gerät bereits mit zwei NFC-kompatiblen Geräten verbunden ist. Trennen Sie in diesem Fall die Verbindung zu einem der Geräte und stellen Sie erneut die Verbindung zum Smartphone her.

Pairing und Herstellen einer Verbindung mit einem BLUETOOTH-Gerät

Wenn Sie zum ersten Mal eine Verbindung zu einem BLUETOOTH-Gerät herstellen wollen, ist eine gegenseitige Registrierung (das so genannte „Pairing") erforderlich. Durch das Pairing können dieses und andere Geräte einander erkennen. Sie können dieses Gerät mit zwei BLUETOOTH-Geräten verbinden (zwei Mobiltelefone oder ein Mobiltelefon und ein Audiogerät).

1 Platzieren Sie das BLUETOOTH-Gerät maximal 1 m von diesem Gerät entfernt.

2 Drücken Sie MENU, drehen Sie den Steuerregler, um [BLUETOOTH] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [SET PAIRING] auszuwählen, und drücken Sie anschließend den Steuerregler. 4 Drehen Sie den Steuerregler, um [SET DEVICE 1] oder [SET DEVICE 2] auszuwählen, und drücken Sie anschließend den Steuerregler. blinkt, wenn sich dieses Gerät im Bereitschaftsmodus für das Pairing befindet.

• Nachdem das Pairing abgeschlossen ist, wird statt [SET DEVICE 1] oder [SET DEVICE 2] der Name des Geräts, mit dem ein Pairing ausgeführt wurde, angezeigt.

5 Führen Sie das Pairing am BLUETOOTH-Gerät durch, so dass es dieses Gerät erkennt. 6 Wählen Sie [MEX-GS820BT] (die Bezeichnung Ihres Modells) im Display des BLUETOOTH-Geräts aus. Wird die Bezeichnung Ihres Modells nicht angezeigt, fangen Sie nochmals mit Schritt 2 an.

7 Wenn am BLUETOOTH-Gerät ein Passwort* eingegeben werden muss, geben Sie [0000] ein.

• Das Passwort wird bei manchen Geräten auch „Kennwort“, „PIN-Code“, „PIN-Nummer“ oder „Passcode“ usw. genannt.

Nach erfolgreichem Pairing leuchtet stetig.

8 Wählen Sie dieses Gerät an dem BLUETOOTH-Gerät aus, zu dem eine BLUETOOTH-Verbindung hergestellt werden soll.

oder leuchtet auf, wenn die Verbindung hergestellt wurde.

Hinweis

Während eine Verbindung zu einem BLUETOOTH-Gerät besteht, kann dieses Gerät von keinem anderen Gerät erkannt werden. Damit dieses Gerät erkannt werden kann, schalten Sie es in den Pairing-Modus und halten Sie dann vom anderen Gerät aus nach diesem Gerät suchen.

So starten Sie die Wiedergabe

Erläuterungen dazu finden Sie unter „Wiedergabe mit einem BLUETOOTH-Gerät" (Seite 16).

So trennen Sie die Verbindung zu einem Gerät, mit dem bereits ein Pairing ausgeführt wurde

Gehen Sie zum Trennen der Verbindung wie in Schritt 2 bis 4 erläutert vor, nachdem zwischen diesem Gerät und dem BLUETOOTH-Gerät das Pairing ausgeführt wurde.

Herstellen einer Verbindung zu einem BLUETOOTH-Gerät, mit dem ein Pairing ausgeführt wurde

Sie müssen zu dem Gerät, mit dem ein Pairing ausgeführt wurde, eine Verbindung herstellen, um es nutzen zu können. Bei einigen Geräten wird die Verbindung nach dem Pairing automatisch hergestellt.

1 Drücken Sie MENU, drehen Sie den Steuerregler, um [BLUETOOTH] auszuwählen, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, um [SET BT SIGNAL] auszuwählen, und drücken Sie anschließend den Steuerregler.

Vergewissern Sie sich, dass aufleuchtet.

3 Aktivieren Sie die BLUETOOTH-Funktion am BLUETOOTH-Gerät. 4 Stellen Sie am BLUETOOTH-Gerät die Verbindung mit diesem Gerät her.

oder leuchtet auf.

Symbole im Display:

B	Leuchtet, wenn Freisprechanrufe über HFP (Handsfree Profile) möglich sind.
C	Leuchtet, wenn durch Aktivieren des A2DP (Advanced Audio Distribution Profile) die Wiedergabe mit dem Audiogerät möglich ist.

So stellen Sie eine Verbindung zu dem zuletzt verbundenen Gerät von diesem Gerät aus her

Aktivieren Sie die BLUETOOTH-Funktion am BLUETOOTH-Gerät.

Zum Herstellen der Verbindung mit dem Audiogerät drücken Sie SRC, um [BT AUDIO] auszuwählen, und drücken dann

▶ (Wiedergabe/Pause).

Zum Herstellen der Verbindung mit dem Mobiltelefon drücken Sie CALL.

Hinweis

Beim Streaming von BLUETOOTH-Audiodaten können Sie von diesem Gerät aus keine Verbindung zum Mobiltelefon herstellen. Stellen Sie die Verbindung zu diesem Gerät stattdessen vom Mobiltelefon aus her.

Tipp

Bei eingeschaltetem BLUETOOTH-Signal: Wenn die Zündung eingeschaltet wird, versucht dieses Gerät automatisch, eine Verbindung zu dem Mobiltelefon herzustellen, mit dem es zuletzt verbunden war.

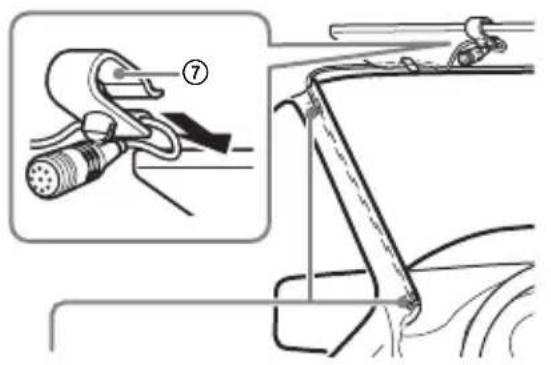

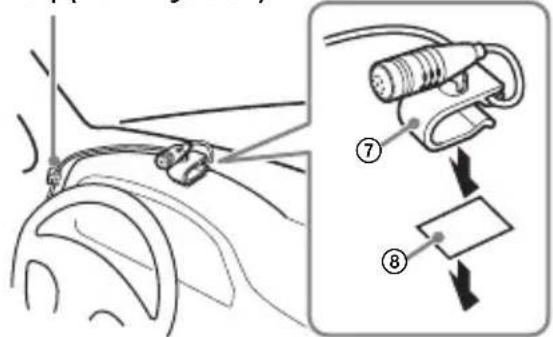

So installieren Sie das Mikrofon

Erläuterungen dazu finden Sie unter "Installieren des Mikrofons" (Seite 46).

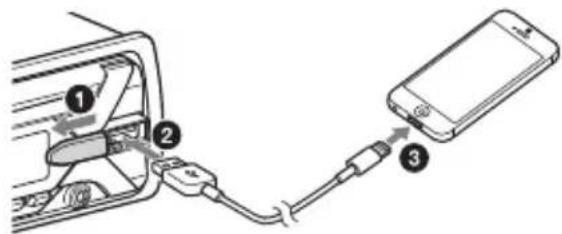

Herstellen der Verbindung mit einem iPhone/iPod (BLUETOOTH-Pairingautomatik)

Wenn ein iPhone/iPod mit installiertem iOS5 oder höher an den USB-Anschluss angeschlossen wird, wird automatisch ein Pairing mit diesem Gerät ausgeführt und die Verbindung zum iPhone/iPod wird hergestellt. Zum Aktivieren der BLUETOOTH-Pairingautomatik stellen Sie sicher, dass [SET AUTOPAIR] unter [BLUETOOTH] auf [ON] gesetzt ist (Seite 28). 1 Aktivieren Sie die BLUETOOTH-Funktion am iPhone/iPod. 2 Schließen Sie ein iPhone bzw. einen iPod an den USB-Anschluss an.

Vergewissern Sie sich, dass im Display dieses Geräts aufleucht.

Hinweise

Die BLUETOOTH-Pairingautomatik ist nicht möglich, wenn dieses Gerät bereits mit zwei anderen BLUETOOTH-Geräten verbunden ist. Trennen Sie in diesem Fall die Verbindung zu einem der anderen Geräte und stellen Sie erneut die Verbindung zum iPhone/iPod her. - Wenn die BLUETOOTH-Pairingautomatik nicht zur Verfügung steht, gehen Sie wie in „Vorbereiten eines BLUETOOTH-Geräts" (Seite 9) erläutert vor.

Anschließen eines USB-Geräts

1 Drehen Sie die Lautstärke an diesem Gerät herunter. 2 Schließen Sie das USB-Gerät an dieses Gerät an.

Zum Anschließen eines iPod/iPhone verwenden Sie das USB-Verbindungskabel für iPod (nicht mitgeliefert).

Anschließen eines anderen tragbaren Audiogeräts

1 Schalten Sie das tragbare Audiogerät aus. 2 Drehen Sie die Lautstärke an diesem Gerät herunter. 3 Schließen Sie das tragbare Audiogerät mit einem Verbindungskabel (nicht mitgeliefert)* an die AUX-Eingangsbuchse (Stereominibuchse) am Gerät an.

• Verwenden Sie unbedingt einen geraden Stecker.

4 Drücken Sie SRC und wählen Sie [AUX] aus.

So gleichen Sie den Lautstärkepegel des angeschlossenen Geräts an andere Tonquellen an

Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßiger Lautstärke und stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein.

Drücken Sie MENU und wählen Sie dann [SOUND] → [SET AUX VOL] (Seite 27).

Radioempfang

Radioempfang

Wenn Sie Radio hören wollen, drücken Sie SRC, um [TUNER] auszuwählen.

Automatisches Speichern von Sendern (BTM)

1 Drücken Sie MODE, um den Frequenzbereich zu wechseln (FM1, FM2, FM3, MW oder LW). 2 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [SET BTM] auszuwählen, und drücken Sie anschließend den Steuerregler. Das Gerät speichert die Sender in der Reihenfolge der Frequenzen auf den Zahlentasten (Stationstasten).

Sendereinstellung

1 Drücken Sie MODE, um den Frequenzbereich zu wechseln (FM1, FM2, FM3, MW oder LW). 2 Stellen Sie Sender ein.

Manuelle Sendersuche

Halten Sie / (SEEK-/+）gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie / (SEEK-/+）dann so oft, bis die gewünschte Frequenz genau eingestellt ist.

Automatische Sendersuche

Drücken Sie / (SEEK-/+).

Der Suchlauf stoppt, wenn ein Sender empfangen wird.

Manuelles Speichern von Sendern

1 Während des Empfangs des zu speichernden Senders halten Sie eine Stationstaste (1 bis 6) so lange gedrückt, bis [MEM] angezeigt wird.

Einstellen gespeicherter Sender

1 Wählen Sie den Frequenzbereich aus und drücken Sie eine Stationstaste (1 bis 6).

Das Radiodatensystem (RDS)

Einstellen von Alternativfrequenzen (AF) und Verkehrsdurchsagen (TA)

Mit AF wird der Sender mit den stärksten Signalen in einem Netzwerk ständig neu eingestellt, während mit TA gegebenenfalls aktuelle Verkehrsinformationen bzw. Verkehrsfunksender (TP) empfangen werden.

1 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, um [SET AF/TA] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] oder [SET AF/TA-OFF] auszuwählen, und drücken Sie anschließend den Steuerregler.

So speichern Sie RDS-Sender zusammen mit der AF- und TA-Einstellung

Sie können zusammen mit den RDS-Sendern eine AF/TA-Einstellung speichern. Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab. Beim manuellen Speichern können Sie auch Nicht-RDS-Sender speichern.

So empfangen Sie Katastrophenwarnungen

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle.

So stellen Sie während einer Verkehrsdurchsage die Lautstärke ein

Der eingestellte Pegel wird für spätere Verkehrsdurchsagen gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke.

Unveränderter Empfang eines Regionalsenders (REGIONAL)

Wenn die AF- und die REGIONAL-Funktion aktiviert sind, wird nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt. Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, setzen Sie während des Empfangs eines FM-Senders (UKW) [SET REGIONAL] unter [GENERAL] auf [SET REG-OFF] (Seite 24).

Diese Funktion steht in Großbritannien und einigen anderen Regionen nicht zur Verfügung.

Lokalsenderfunktion (nur Großbritannien)

Mithilfe dieser Funktion können Sie andere Lokalsender auswählen, auch wenn diese zuvor nicht unter einer Stationstaste gespeichert wurden. Drücken Sie während des UKW-Empfangs (FM) eine Stationstaste (1 bis 6), unter der ein Lokalsender gespeichert ist. Drücken Sie innerhalb von 5 Sekunden erneut die Stationstaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Lokalsender empfängt.

Auswählen des Programmtyps (PTY)

1 Drücken Sie PTY während des Empfangs eines UKW-Senders (FM). 2 Drehen Sie den Steuerregler, bis der gewünschte Programmtyp angezeigt wird, und drücken Sie anschließend den Steuerregler. Das Gerät beginnt, nach einem Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt.

Programmtypen

NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes), POP M (Pop-Musik), ROCK M (Rock-Musik), EASY M (Unterhaltungsmusik), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Musik), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramme), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Musik), NATION M (Volksmusik), OLDIES (Oldies), FOLK M (Folk-Musik), DOCUMENT (Dokumentarbeiträge)

Einstellen der Uhrzeit (CT)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen.

1 Setzen Sie [SET CT] unter [GENERAL] auf [SET CT-ON] (Seite 24).

Wiedergabe

Wiedergeben von Discs

1 Legen Sie eine CD mit der beschrifteten Seite nach oben ein.

Die Wiedergabe beginnt automatisch.

Wiedergabe mit einem USB-Gerät

In dieser Bedienungsanleitung wird „iPod“ als allgemeiner Begriff für die iPod-Funktionen bei einem iPod und iPhone verwendet, sofern nicht im Text oder in Abbildungen anders angegeben.

Erläuterungen zur Kompatibilität des iPod finden Sie unter „Der iPod“ (Seite 30) oder auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Sie können USB-Geräte* des Typs AOA (Android Open Accessory) 2.0, MSC (Massenspeicherklasse) und MTP (Medientransferprotokoll) verwenden, die dem USB-Standard entsprechen. Je nach dem USB-Gerät kann der Android- oder der MSC/MTP-Modus am Gerät ausgewählt werden. Bei manchen digitalen Medienplayern oder Android-Smartphones muss der MTP-Modus eingestellt werden.

• Beispielsweise ein USB-Flash-Laufwerk, ein digitaler Medienplayer, ein Android-Smartphone

Hinweise

• Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.
• Smartphones, auf denen das Android-Betriebssystem 4.1 oder höher installiert ist, unterstützen Android Open Accessory 2.0 (AOA 2.0). Jedoch unterstützen manche Smartphones AOA 2.0 möglicherweise nicht vollständig, auch wenn das Android-Betriebssystem 4.1 oder höher installiert ist. Einzelheiten zur Kompatibilität Ihres Android-Smartphones finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. Die Wiedergabe der folgenden Dateien wird nicht unterstützt.

MP3/WMA/AAC/FLAC: -Kopiergeschützte Dateien - DRM-Dateien (digitale Rechteverwaltung) -Mehrkanalaudiodateien MP3/WMA/AAC: - Dateien mit verlustfreier Komprimierung WAV: -Mehrkanalaudiodateien

Wählen Sie vor dem Herstellen einer Verbindung je nach dem USB-Gerät den USB-Modus (Android-Modus oder MSC/MTP-Modus) aus (Seite 24).

1 Schließen Sie ein USB-Gerät an den USB-Anschluss an (Seite 12). Die Wiedergabe beginnt.

Wenn bereits ein Gerät angeschlossen ist, drücken Sie zum Starten der Wiedergabe SRC, um [USB] auszuwählen ([IPD] erscheint im Display, wenn der iPod erkannt wird).

2 Stellen Sie die Lautstärke an diesem Gerät ein.

So stoppen Sie die Wiedergabe: Halten Sie OFF 1 Sekunde lang gedrückt.

So trennen Sie die Verbindung zum Gerät:

Stoppen Sie die Wiedergabe und trennen Sie dann das Gerät von diesem Gerät.

Vorsicht beim iPhone

Wenn Sie ein iPhone über USB anschließen, wird die Lautstärke beim Telefonieren über das iPhone, nicht das Gerät gesteuert.

Erhöhen Sie während eines Telefonats nicht versehentlich die Lautstärke am Gerät.

Andernfalls erfolgt die Tonausgabe nach Beendigung des Telefonats unvermittelt mit hoher Lautstärke.

Wiedergabe mit einem BLUETOOTH-Gerät

Sie können die Inhalte auf einem verbundenen Gerät wiedergeben, das BLUETOOTH A2DP (Advanced Audio Distribution Profile) unterstützt.

1 Stellen Sie eine BLUETOOTH-Verbindung zu dem Audiogerät her (Seite 9). Zum Auswählen des Audiogeräts drücken Sie MENU und wählen dann [BLUETOOTH] → [SET AUDIODEV] (Seite 28). 2 Drücken Sie SRC, um [BT AUDIO] auszuwählen. 3 Starten Sie am Audiogerät die Wiedergabe. 4 Stellen Sie die Lautstärke an diesem Gerät ein.

Hinweise

• Bei manchen Audiogeräten werden Informationen wie Titel, Titelnummer, verstrichene Spieldauer und Wiedergabestatus möglicherweise nicht an diesem Gerät angezeigt.
• Auch wenn die Tonquelle an diesem Gerät gewechselt wird, stoppt die Wiedergabe am Audiogerät nicht.
• [BT AUDIO] erscheint nicht im Display, solange die Anwendung „Sony | Music Center“ über die BLUETOOTH-Funktion ausgeführt wird.

So gleichen Sie den Lautstärkepegel des BLUETOOTH-Geräts an andere Tonquellen an

Starten Sie die Wiedergabe am BLUETOOTH-Audiogerät mit gemäßiger Lautstärke und stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein.

Drücken Sie MENU und wählen Sie dann [SOUND] → [SET BTA VOL] (Seite 27).

Suchen und Wiedergeben von Titeln

Wiedergabewiederholung und Zufallswiedergabe

Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist.

1 Drücken Sie während der Wiedergabe so oft (Wiederholung) oder (Zufall), bis der gewünschte Wiedergabemodus ausgewählt ist. Es kann eine Weile dauern, bis die Wiedergabe im ausgewählten Wiedergabemodus beginnt.

Je nach ausgewählter Tonquelle stehen unterschiedliche Wiedergabemodi zur Verfügung.

Suchen nach einem Titel anhand seines Namens (Quick-BrowZer™)

Nicht verfügbar, wenn ein USB-Gerät im Android-Modus oder ein iPod angeschlossen ist.

1 Drücken Sie während der CD-, USB- oder BT AUDIO*1-Wiedergabe (Suchen)*2, um die Liste der Suchkategorien anzuzeigen. Wenn die Titelliste erscheint, drücken Sie mehrmals Zurück, bis die gewünschte Suchkategorie angezeigt wird. 1 Verfügbar nur bei Audiogeräten, die AVRCP (Audio Video Remote Control Profile) 1.4 oder höher unterstützen. 2 Während der USB-Wiedergabe drücken Sie (Suchen) länger als 2 Sekunden, um direkt zum Anfang der Kategorieliste zu wechseln. 2 Wählen Sie durch Drehen des Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigen den Steuerregler.

3 Gehen Sie zum Suchen des gewünschten Titels wie in Schritt 2 erläutert vor. Die Wiedergabe beginnt.

So deaktivieren Sie den Quick-BrowZer-Modus: Drücken Sie (Suchen).

Suchen mit Überspringen von Elementen (Sprung-Modus)

Nicht verfügbar, wenn ein USB-Gerät im Android-Modus oder ein iPod angeschlossen ist.

1 Drücken Sie (Suchen). 2 Drücken Sie (SEEK +). 3 Drehen Sie den Steuerregler, um das Element auszuwählen. Die Elemente in der Liste werden in Schritten von 10% der Gesamtzahl an Elementen übersprungen. 4 Drücken Sie ENTER, um wieder in den Quick-BrowZer-Modus zu schalten. Das ausgewählte Element erscheint. 5 Drehen Sie den Steuerregler, um das gewünschte Element auszuwählen und drücken Sie den Steuerregler. Die Wiedergabe beginnt.

Freisprechanrufe (nur über BLUETOOTH)

Wenn Sie ein Mobiltelefon zusammen mit diesem Gerät nutzen wollen, verbinden Sie es mit diesem Gerät. Sie können zwei Mobiltelefone an dieses Gerät anschließen. Erläuterungen dazu finden Sie unter "Vorbereiten eines BLUETOOTH-Geräts" (Seite 9).

Entgegennehmen eines Anrufs

1 Drücken Sie CALL, wenn das Rufzeichen für einen eingehenden Anruf ertönt.

Das Telefongespräch beginnt.

Hinweis

Das Rufzeichen und die Stimme des Gesprächsteilnehmers werden nur über die Frontlautsprecher ausgegeben.

So weisen Sie einen Anruf zurück

Halten Sie OFF 1 Sekunde lang gedrückt.

So beenden Sie den Anruf

Drücken Sie CALL erneut.

Tätigen eines Anrufs

Sie können einen Anruf über das

Telefonbuch oder die Ruf liste tätigen, wenn eine Verbindung zu einem Mobiltelefon besteht, das PBAP (Phone Book Access Profile) unterstützt.

Wenn zwei Mobiltelefone mit diesem Gerät verbunden sind, wählen Sie eines davon aus.

Über das Telefonbuch

1 Drücken Sie CALL. Wenn zwei Mobiltelefone mit diesem Gerät verbunden sind, drehen Sie zum Auswählen des gewünschten Mobiltelefons den Steuerregler und drücken Sie ihn dann. 2 Drehen Sie den Steuerregler, um [PHONE BOOK] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um einen Anfangsbuchstaben aus der Liste der Anfangsbuchstaben auszuwählen, und drücken Sie anschließend den Steuerregler. 4 Drehen Sie den Steuerregler, um einen Namen aus der Liste der Namen auszuwählen, und drücken Sie anschließend den Steuerregler. 5 Drehen Sie den Steuerregler, um eine Nummer aus der Liste der Nummern auszuwählen, und drücken Sie anschließend den Steuerregler. Das Telefongespräch beginnt.

Über die Ruf liste

1 Drücken Sie CALL.

Wenn zwei Mobiltelefone mit diesem Gerät verbunden sind, drehen Sie zum Auswählen des gewünschten Mobiltelefons den Steuerregler und drücken Sie ihn dann.

2 Drehen Sie den Steuerregler, um [RECENT CALL] auszuwählen, und drücken Sie anschließend den Steuerregler.

Eine Ruf liste erscheint.

3 Drehen Sie den Steuerregler, um einen Namen oder eine Telefonnummer aus der Ruf liste auszuwählen, und drücken Sie anschließend den Steuerregler.

Das Telefongespräch beginnt.

Durch Eingabe der Telefonnummer

1 Drücken Sie CALL.

Wenn zwei Mobiltelefone mit diesem Gerät verbunden sind, drehen Sie zum Auswählen des gewünschten Mobiltelefons den Steuerregler und drücken Sie ihn dann.

2 Drehen Sie den Steuerregler, um [DIAL NUMBER] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie zum Eingeben der Telefonnummer den Steuerregler, wählen Sie schließlich [ ] (Leerzeichen) und drücken Sie anschließend ENTER*.

Das Telefongespräch beginnt.

• Drücken Sie 1/▶ (SEEK -/+), um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln.

Hinweis

Im Display erscheint [· ] anstelle von [#].

Über die Wahlwiederholung

1 Drücken Sie CALL.

Wenn zwei Mobiltelefone mit diesem Gerät verbunden sind, drehen Sie zum Auswählen des gewünschten Mobiltelefons den Steuerregler und drücken Sie ihn dann.

2 Drehen Sie den Steuerregler, um [REDIAL] auszuwählen, und drücken Sie anschließend den Steuerregler. Das Telefongespräch beginnt.

Mithilfe der Sprachwahl

Wenn das verbundene Mobiltelefon über die Sprachwahlfunktion verfügt, können Sie einen Anruf tätigen, indem Sie den im Mobiltelefon gespeicherten Namen laut aussprechen.

1 Drücken Sie CALL.

Wenn zwei Mobiltelefone mit diesem Gerät verbunden sind, drehen Sie zum Auswählen des gewünschten Mobiltelefons den Steuerregler und drücken Sie ihn dann.

2 Drehen Sie den Steuerregler, um [VOICE DIAL] auszuwählen, und drücken Sie anschließend den Steuerregler.

Oder halten Sie VOICE mehr als 2 Sekunden lang gedrückt.

3 Sprechen Sie den Namen des gewünschten Gesprächspartners laut aus, und zwar genauso, wie Sie ihn im Mobiltelefon gespeichert haben.

Wenn Ihre Stimme erkannt wird, wird der Anruf getätigt.

So brechen Sie die Sprachwahl ab

Drücken Sie VOICE.

Während eines Anrufs verfügbare Funktionen

So stellen Sie die Lautstärke für das Rufzeichen ein

Drehen Sie den Steuerregler, während ein Anruf eingeht.

So stellen Sie die Lautstärke der Anruferstimme ein

Drehen Sie den Steuerregler während eines Anrufs.

So stellen Sie die Lautstärke für den anderen Gesprächspartner ein (Einstellen der Mikrofonverstärkung)

Drücken Sie MIC.

Einstellbare Lautstärkepegel: [MIC-LOW], [MIC-MID], [MIC-HI].

So verringern Sie Echo und Rauschen beim Telefonieren (Echo-/Rauschunterdrückungsmodus)

Halten Sie MIC gedrückt. Einstellbare Modi: [EC/NC-1], [EC/NC-2].

So wechseln Sie zwischen Freisprechmodus und normalem Telefonmodus

Drücken Sie während eines Anrufs MODE, um zwischen dem Telefonieren über dieses Gerät und über das Mobiltelefon zu wechseln.

Hinweis

Diese Funktion ist je nach Mobiltelefon möglicherweise nicht verfügbar.

Weitere nützliche Funktionen

Sony | Music Center mit iPhone/Android-Smartphone

Für ein iPhone* müssen Sie die neueste Version der Anwendung „Sony | Music Center“ aus dem App Store herunterladen, für ein Android-Smartphone von Google Play.

Hinweise

• Befolgen Sie zu Ihrer eigenen Sicherheit die vor Ort geltende Straßenverkehrsordnung und die Verkehrsvorschriften und bedienen Sie die Anwendung nicht beim Fahren.
• Mit der App „Sony | Music Center“ können Sie Sony-Audiogeräte, die mit „Sony | Music Center“ kompatibel sind, über Ihr iPhone/Android-Smartphone bedienen.
• Was Sie mit „Sony | Music Center“ steuern können, hängt vom angeschlossenen Gerät ab.
• Näheres zur Verwendung der Funktionen von „Sony | Music Center“ finden Sie in den Erläuterungen zum iPhone/Android-Smartphone.
• Einzelheiten zu „Sony | Music Center" finden Sie unter folgender URL: http://www.sony.net/smcqa/
• Auf der unten angegebenen Website finden Sie Informationen zu kompatiblen iPhone-/Android-Smartphone-Modellen. Bei einem iPhone: Besuchen Sie den App Store. Bei einem Android-Smartphone: Besuchen Sie Google Play.

Herstellen der Verbindung zu Sony | Music Center

1. Stellen Sie eine BLUETOOTH-Verbindung mit dem iPhone/Android-Smartphone her (Seite 9). Zum Auswählen des Audiogeräts drücken Sie MENU und wählen dann [BLUETOOTH] → [SET AUDIODEV] (Seite 28). 2. Starten Sie die Anwendung „Sony | Music Center". 3. Drücken Sie MENU, drehen Sie den Steuerregler, um [SONY APP] auszuwählen, und drücken Sie anschließend den Steuerregler.

4. Drehen Sie den Steuerregler, um [CONNECT] auszuwählen, und drücken Sie anschließend den Steuerregler. Die Verbindung zum iPhone/Android-Smartphone wird hergestellt. Einzelheiten zu den Funktionen am iPhone/Android-Smartphone finden Sie in der Hilfe zur Anwendung.

Wenn die Gerätenummer angezeigt wird

Vergewissern Sie sich, dass die Nummer angezeigt wird (z. B. 123456), und wählen Sie dann [Ja] am iPhone/Android-Smartphone.

So trennen Sie die Verbindung

1. Drücken Sie MENU, drehen Sie den Steuerregler, um [SONY APP] auszuwählen, und drücken Sie anschließend den Steuerregler. 2. Drehen Sie den Steuerregler, um [CONNECT] auszuwählen, und drücken Sie anschließend den Steuerregler.

Auswählen der Tonquelle oder Anwendung

Sie können über dieses Gerät die gewünschte Tonquelle oder Anwendung am iPhone/Android-Smartphone auswählen.

So wählen Sie die Tonquelle aus

Drücken Sie mehrmals SRC. Oder drücken Sie SRC, drehen Sie den Steuerregler, um die gewünschte Tonquelle auszuwählen, und drücken Sie ENTER.

So rufen Sie die Tonquellenliste auf: Drücken Sie SRC.

Sprachausgabe einer SMS (nur Android-Smartphone)

SMS-Nachrichten werden, wenn sie eingehen, automatisch über die Autolautsprecher vorgelesen.

Nähere Informationen zu den Einstellungen finden Sie in der Hilfe zur Anwendung.

Beantworten einer SMS-Nachricht (nur Android-Smartphone)

Sie können eine Nachricht beantworten, indem Sie das Antwortsymbol berühren.

1 Aktivieren Sie die Anwendung „Sony | Music Center" und berühren Sie dann das Symbol [Reply] (Antworten).

Die Anzeige zum Eingeben einer Nachricht erscheint in der Anwendung „Sony | Music Center".

2 Geben Sie mithilfe der Spracherkennung eine Antwortnachricht ein.

Eine Liste auswählbarer Nachrichten erscheint in der Anwendung „Sony | Music Center".

3 Drehen Sie den Steuerregler, um die gewünschte Nachricht auszuwählen, und drücken Sie den Steuerregler.

Die Nachricht wird gesendet.

Vornehmen von Klang- und Anzeigeeinstellungen

Sie können Klang- und Anzeigeeinstellungen über ein iPhone/Android-Smartphone vornehmen.

Nähere Informationen zu den Einstellungen finden Sie in der Hilfe zur Anwendung.

Verwenden der Spracherkennung (nur Android-Smartphone)

1 Halten Sie VOICE gedrückt, um die Spracherkennung zu aktivieren. 2 Sprechen Sie den gewünschten Sprachbefehl in das Mikrofon.

So deaktivieren Sie die Spracherkennung

Drücken Sie VOICE.

Hinweise

• Die Spracherkennung steht unter Umständen nicht in allen Fällen zur Verfügung. Die Spracherkennung funktioniert je nach den Funktionen des verbundenen Android-Smartphones möglicherweise nicht einwandfrei.
• Achten Sie darauf, dass Umgebungsgeräusche wie Motorengeräusche bei Verwendung der Spracherkennung möglichst leise sind.

Verwenden von Siri Eyes Free

Mit Siri Eyes Free können Sie ein iPhone freihändig nutzen, indem Sie einfach in das Mikrofon sprechen. Für diese Funktion müssen Sie ein iPhone über BLUETOOTH mit diesem Gerät verbinden. Die Funktion steht nur bei einem iPhone 4s oder höher zur Verfügung. Stellen Sie sicher, dass auf Ihrem iPhone die neueste iOS-Version läuft. Sie müssen vorab die BLUETOOTH-Registrierung und die Konfiguration der Verbindung zwischen dem iPhone und diesem Gerät abgeschlossen haben. Erläuterungen dazu finden Sie unter "Vorbereiten eines BLUETOOTH-Geräts" (Seite 9). Zum Auswählen des iPhone drücken Sie MENU und wählen dann [BLUETOOTH] ⇒ [SET AUDIODEV] (Seite 28).

1 Aktivieren Sie die Siri-Funktion am iPhone.

Näheres dazu schlagen Sie bitte in der mit dem iPhone gelieferten Bedienungsanleitung nach.

2 Halten Sie VOICE mehr als 2 Sekunden lang gedrückt.

Die Sprachbefehlsanzeige erscheint.

3 Nachdem das iPhone einen Signalton ausgegeben hat, sprechen Sie in das Mikrofon.

Das iPhone gibt erneut einen Signalton aus, dann beginnt Siri zu reagieren.

So deaktivieren Sie Siri Eyes Free

Drücken Sie VOICE.

Hinweise

• Je nach den Nutzungsbedingungen erkennt das iPhone ihre Stimme eventuell nicht. (Wenn Sie sich beispielsweise in einem fahrenden Auto befinden.)
• An Orten mit schlechtem iPhone-Signalempfang kann es vorkommen, dass Siri Eyes Free nicht richtig funktioniert oder die Reaktionszeit recht lang ist.
• Je nach den Betriebsbedingungen des iPhone funktioniert Siri Eyes Free möglicherweise nicht einwandfrei oder wird beendet.
• Wenn Sie einen Titel mit einem iPhone und einer BLUETOOTH-Audioverbindung wiedergeben und die Wiedergabe des Titels über BLUETOOTH startet, wird Siri Eyes Free automatisch beendet und dieses Gerät wechselt zur BLUETOOTH-Tonquelle.
• Wenn Siri Eyes Free während der Audiowiedergabe aktiviert wird, wechselt dieses Gerät möglicherweise zur BLUETOOTH-Tonquelle, auch wenn Sie keinen Titel für die Wiedergabe angegeben haben.
• Wenn Sie das iPhone an den USB-Anschluss anschließen, funktioniert Siri Eyes Free möglicherweise nicht einwandfrei oder wird beendet.
• Wenn Sie das iPhone über USB an dieses Gerät anschließen, aktivieren Sie Siri nicht mit dem iPhone. Siri Eyes Free funktioniert möglicherweise nicht einwandfrei oder wird beendet.
• Solange Siri Eyes Free aktiviert ist, ist der Ton von Tonquellen nicht zu hören.

Einstellungen

Beenden des DEMO-Modus

Sie können die Demo, die bei ausgeschalteter Tonquelle und eingeblendeter Uhrzeit angezeigt wird, abbrechen.

1 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, um [SET DEMO] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [SET DEMO-OFF] auszuwählen, und drücken Sie anschließend den Steuerregler. Die Einstellung ist damit abgeschlossen. 4 Drücken Sie (zurück) zweimal.

Die Anzeige wechselt wieder in den normalen Empfangsmodus bzw. Wiedergabemodus.

Grundlegende Einstellschritte

Sie können Optionen in den folgenden Konfigurationskategorien einstellen: Allgemeine Einstellungen (GENERAL), Klangeinstellungen (SOUND), Anzeigeeinstellungen (DISPLAY), BLUETOOTH-Einstellungen (BLUETOOTH), Sony | Music Center-Einstellungen (SONY APP)

1 Drücken Sie MENU. 2 Drehen Sie den Steuerregler, um die Konfigurationskategorie auszuwählen, und drücken Sie den Steuerregler.

Welche Optionen eingestellt werden können, hängt von der Tonquelle und den Einstellungen ab.

3 Drehen Sie den Steuerregler, um die Einstellungen auszuwählen, und drücken Sie anschließend den Steuerregler.

So schalten Sie zur vorherigen Anzeige zurück

Drücken Sie (zurück).

Allgemeine Einstellungen (GENERAL)

AREA (Gebiet)

Zum Festlegen des Landes bzw. der Region, wo dieses Gerät verwendet wird: [EUROPE], [RUSSIA]. Wenn die aktuelle Einstellung für das Land bzw. die Region geändert wird, wird dieses Gerät zurückgesetzt und dann wird die Uhrzeit angezeigt.

(Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.)

DEMO (Demo-Modus)

Zum Einstellen des Demo-Modus: [ON], [OFF].

CLOCK-ADJ (Uhr einstellen) (Seite 9)

CAUT ALM (Warnton)

Zum Einstellen des Warntons: [ON], [OFF] (Seite 8).

(Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.)

BEEP (Signalton)

Zum Einstellen des Signaltons: [ON], [OFF].

AUTO OFF (Abschaltautomatik)

Zum automatischen vollständigen Abschalten des Geräts eine bestimmte Zeit nach dem Ausschalten: [ON] (30 Minuten), [OFF].

STEERING (Lenkrad)

Zum Registrieren/Zurücksetzen der

Einstellungen für die

Lenkradfernbedienung.

(Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.)

STR CONTROL (Lenkradfernbedienung)

Zum Auswählen des Eingangsmodus für die angeschlossene Fernbedienung. Um eine Fehlfunktion zu vermeiden, achten Sie vor dem Gebrauch darauf, dass der Eingangsmodus mit der angeschlossenen Fernbedienung übereinstimmt.

CUSTOM (Benutzerdefiniert)

Eingangsmodus für die

Lenkradfernbedienung

PRESET (Voreingestellt)

Eingangsmodus für die

Kabelfernbedienung, ausgenommen

die Lenkradfernbedienung

EDIT CUSTOM (Benutzerdefinierte

Einstellung bearbeiten)

Zum Registrieren der Funktionen

(SOURCE, ATT, VOL +/-, SEEK +/-, VOICE,

ON HOOK, OFF HOOK) für die

Lenkradfernbedienung:

Wählen Sie durch Drehen des

Steuereglers eine Funktion aus, die der Lenkradfernbedienung zugewiesen werden soll, und drücken Sie dann den Steuerregler.

2 Wenn [REGISTER] blinkt, halten Sie die Taste der Lenkradfernbedienung gedrückt, der Sie die Funktion zuweisen möchten. Nach Abschluss der Registrierung wird [REGISTERED] angezeigt.

3 Registrieren Sie wie in Schritt 1 und

erlautert weitere Funktionen.

(Nur verfügbar, wenn [STR CONTROL] auf [CUSTOM] gesetzt ist.)

RESET CUSTOM (Benutzerdefinierte Einstellung zurücksetzen)

Zum Zurücksetzen der Einstellungen für die Lenkradfernbedienung: [YES], [NO].

(Nur verfügbar, wenn [STR CONTROL] auf [CUSTOM] gesetzt ist.)

Hinweise

• Beim Vornehmen der Einstellungen können nur die Tasten an diesem Gerät verwendet werden. Stellen Sie aus Sicherheitsgründen das Fahrzeug ab, bevor Sie diese Einstellungen vornehmen.
• Wenn beim Registrieren ein Fehler auftritt, bleiben alle zuvor registrierten Informationen erhalten. Starten Sie die Registrierung ab der Funktion neu, bei der der Fehler auftrat.
• Diese Funktion steht unter Umständen nicht bei allen Fahrzeugen zur Verfügung. Einzelheiten zur Kompatibilität Ihres Fahrzeugs finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

USB MODE (USB-Modus)

Zum Ändern des USB-Modus: [ANDROID], [MSC/MTP].

(Nur verfügbar, wenn die USB

Signalquelle ausgewählt ist.)

CT (Uhrzeit)

Zum Einstellen der CT-Funktion: [ON], [OFF].

AF/TA (Alternativefrequenzen/

Verkehrsdurchsagen)

Zum Einstellen von Alternativfrequenzen

(AF) und Verkehrsdurchsagen (TA):

Zum Beschränken des Empfangs auf eine bestimmte Region: [ON], [OFF].

(Nur bei UKW-Empfang (FM) verfügbar.)

BTM (Speicherbelegungsautomatik) (Seite 13)

(Nur verfügbar, wenn der Tuner ausgewählt ist.)

FIRMWARE (Firmware)

(Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.)

Zum Anzeigen/Aktualisieren der Firmwareversion. Einzelheiten dazu finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Die aktuelle Firmwareversion wird angezeigt.

FW UPDATE (Firmwareaktualisierung) Zum Starten der Firmwareaktualisierung: [YES], [NO]. Es dauert eine Minute, bis die Firmwareaktualisierung abgeschlossen ist. Stellen Sie den Zündschlüssel während der Aktualisierung nicht in die Position OFF und entfernen Sie auch nicht das USB-Gerät.

Klangeinstellungen (SOUND)

Dieses Konfigurationsmenü ist nicht verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.

C.AUDIO+ (ClearAudio+) Zum Optimieren der digitalen Signale mit den von Sony empfohlenen Klangeinstellungen für die Tonwiedergabe: [ON], [OFF]. (Wird automatisch auf [OFF] gesetzt, wenn [EQ10 PRESET] geändert und/oder [EXTRA BASS] auf [1] oder [2] und/oder [DSO] auf [LOW], [MID] oder [HIGH] gesetzt werden.)

EQ10 PRESET (EQ10-Voreinstellung) Zum Auswählen aus 10 Equalizer-Kurven oder Ausschalten der Equalizer-Kurve: [OFF], [R&B], [ROCK], [POP], [HIP-HOP], [EDM], [JAZZ], [SOUL], [COUNTRY], [KARAOKE]*, [CUSTOM]. Die Einstellung für die Equalizer-Kurve kann für jede Tonquelle gespeichert werden.

• Der Gesang wird mit [KARAOKE] bzw. reduziert, kann aber bei der Wiedergabe nicht vollständig ausgeblendet werden. Außerdem wird die Verwendung eines Mikrofons nicht unterstützt.

EQ10 CUSTOM (EQ10 benutzerdefiniert) Zum Einstellen von [CUSTOM] unter EQ10. Zum Auswählen der Equalizer-Kurve: [BAND1] 32 Hz, [BAND2] 63 Hz, [BAND3] 125 Hz, [BAND4] 250 Hz, [BAND5] 500 Hz, [BAND6] 1 kHz, [BAND7] 2 kHz, [BAND8] 4 kHz, [BAND9] 8 kHz, [BAND10] 16 kHz. Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen -6 dB und +6 dB einstellen.

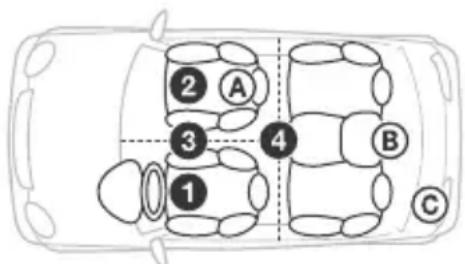

POSITION (Hörposition)

F/R POS (Front-/Heckposition) Zum Simulieren eines natürlichen Klangfelds durch Verzögerung der Tonausgabe aus den Lautsprechern je nach Hörposition:

1 [FRONT L] (vorne links), [FRONT R] (vorne rechts), FRONT , 4 [ALL] (Mitte des Fahrzeugs), [CUSTOM] (mit erweiterten „Sony | Music Center"-Einstellungen für Autoanlagen eingestellte Position), [OFF] (keine Position eingestellt) ADJ POSITION (Einstellen der Position) Zum Feineinstellen der Hörposition: [+3] [CENTER] - [-3]. (Nur verfügbar, wenn [F/R POS] nicht auf [OFF] oder [CUSTOM] gesetzt ist.) SW POS (Position des Tiefsttonlautsprechers) [NEAR] (nah), [NORMAL] (normal), [FAR] (weiter entfernt) (Nur verfügbar, wenn [F/R POS] nicht auf [OFF] gesetzt ist.)

DSO (Dynamic Soundstage Organizer) Erzeugt eine bessere Raumklangwirkung, so als befänden sich Lautsprecher im Armaturenbrett: [OFF], [LOW], [MID], [HIGH]. (Wird automatisch auf [OFF] gesetzt, wenn [C.AUDIO+] auf [ON] gesetzt wird.)

BALANCE (Balance)

Zum Einstellen der Balance: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER (Fader)

Zum Einstellen des relativen Pegels:

[FRONT-15] - [CENTER] - [REAR-15].

DSEE (Engine zur Verbesserung von digitalem Klang)

Zum Verbessern von digital

komprimiertem Ton durch

Wiederherstellung der hohen

Frequenzen, die beim

Komprimierungsvorgang verloren gehen:

[ON], [OFF].

Diese Einstellung kann für jede Tonquelle,

außer dem Tuner, gespeichert werden.

AAV (Lautstärkeautomatik plus)

Zum Einstellen der Wiedergabelautstärke aller Tonquellen auf den optimalen Pegel:

[ON], [OFF].

RB ENH (Verstärker für Bässe über Hecklautsprecher)

Verstärkt die Bässe, indem ein

Niedrigpassfilter auf die Hecklautsprecher

angewendet wird. So können die

Hecklautsprecher als

Tieftonlautsprecher genutzt werden, wenn keiner angeschlossen ist.

(Nur verfügbar, wenn [SW DIREC] auf

[OFF] gesetzt ist.)

RBE MODE (Modus des Verstärkers für

Bässe über Hecklautsprecher)

Zum Auswählen des Modus des

Verstärkers für Bässe über

Hecklautsprecher: [1], [2], [3], [OFF].

LPF FREQ (Frequenz des

Niedrigpassfilters)

Zum Auswählen der Grenzfrequenz des

Tiefsttonlautsprechers: [50Hz], [60Hz],

[80Hz], [100Hz], [120Hz].

LPF SLOP (Steilheit des Niedrigpassfilters)

Zum Auswählen der Steilheit des

Niedrigpassfilters (LPF): [1], [2], [3].

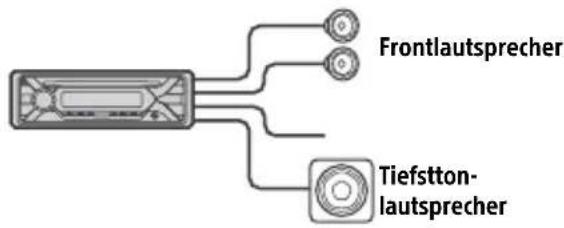

SW DIREC (Direktverbindung mit Tiefsttonlautsprecher)

Zum Einstellen eines

Tiefsttonlautsprechers ohne

Endverstärker, der an das

Hecklautsprecherkabel angeschlossen ist.

(Nur verfügbar, wenn [RBE MODE] auf

[OFF] gesetzt ist.)

Achten Sie darauf, einen

Tiefsttonlautsprecher mit 4 Ω - 8 Ω an

eines der Hecklautsprecherkabel

Anzuschließen. Schließen Sie keinen

Lautsprecher an das andere

Hecklautsprecherkabel an.

SW MODE (Modus des

Tiefsttonlautsprechers)

Zum Auswählen des

Tiefsttonlautsprechermodus: [1], [2], [3],

[OFF].

SW PHASE (Phase des

Tiefsttonlautsprechers)

Zum Auswählen der Phase des

Tiefsttonlautsprechers: [NORM], [REV].

SW POS (Position des

Tiefsttonlautsprechers)

Zum Auswählen der Position des

Tiefsttonlautsprechers: [NEAR],

[NORMAL], [FAR].

(Nur verfügbar, wenn [F/R POS] nicht auf

[OFF] gesetzt ist.)

LPF FREQ (Frequenz des

Niedrigpassfilters)

Zum Auswählen der Grenzfrequenz des

Tiefsttonlautsprechers: [50Hz], [60Hz],

[80Hz], [100Hz], [120Hz].

LPF SLOP (Steilheit des Niedrigpassfilters)

Zum Auswählen der Steilheit des

Niedrigpassfilters (LPF): [1], [2], [3].

S.WOOFER (Tiefsttonlautsprecher)

SW LEVEL (Pegel des

Tiefsttonlautsprechers)

Zum Einstellen der Lautstärke des

Tiefsttonlautsprechers:

[+10 dB] - [0 dB] - [-10 dB] .

([ATT] wird bei der niedrigsten Einstellung angezeigt.)

SW PHASE (Phase des

Tiefsttonlautsprechers)

Zum Auswählen der Phase des

Tiefsttonlautsprechers: [NORM], [REV].

SW POS (Position des

Tiefsttonlautsprechers)

Zum Auswählen der Position des

Tiefsttonlautsprechers: [NEAR],

[NORMAL], [FAR].

(Nur verfügbar, wenn [F/R POS] nicht auf

[OFF] gesetzt ist.)

LPF FREQ (Frequenz des

Niedrigpassfilters)

Zum Auswählen der Grenzfrequenz des

Tiefsttonlautsprechers: [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (Steilheit des Niedrigpassfilters)

Zum Auswählen der Steilheit des

Niedrigpassfilters (LPF): [1], [2], [3].

HPF (Hochpassfilter)

HPF FREQ (Frequenz des Hochpassfilters)

Zum Auswählen der Grenzfrequenz der

Front-/Hecklautsprecher: [OFF], [50Hz],

[60Hz], [80Hz], [100Hz], [120Hz].

HPF SLOP (Steilheit des Hochpassfilters)

Zum Auswählen der Steilheit des

Hochpassfilters (HPF) (nur wirksam, wenn

[HPF FREQ] nicht auf [OFF] gesetzt ist): [1],

[2], [3].

AUX VOL (AUX-Lautstärke)

Zum Einstellen der Lautstärke der

einzeln angeschlossenen Zusatzgeräte: [+18dB] - [0dB] - [-8dB]

Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tongquellen nicht mehr einzustellen.

(Nur verfügbar, wenn AUX ausgewählt ist.)

BTA VOL (BLUETOOTH-Audio-Lautstärke)

Zum Einstellen der Lautstärke der einzelnen angeschlossenen BLUETOOTH-Geräte: [+6dB] - [0dB] -[-6 dB].

Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tonquellen nicht mehr einzustellen.

(Nur verfügbar, wenn BT-Audio oder eine Anwendung ausgewählt ist.)

MAX VOLUME (maximale Lautstärke)

Zum Einstellen des maximalen

Lautstärkegegels des Geräts: [30] - [50].

Anzeigeeinstellungen (DISPLAY)

DIMMER (Dimmer)

Zum Wechseln der Helligkeit im Display:

[OFF], [ON], [AT] (Automatik), [CLK] (Uhrzeit).

([AT] steht nur zur Verfügung, wenn die Steuerleitung für die Beleuchtung angeschlossen ist und die Scheinwerfer eingeschaltet sind.)

Um die Funktion so einzustellen, dass sie nur während der festgelegten Zeit aktiv ist, wählen Sie [CLK] und stellen dann die Anfangs- und die Endezeit ein.

Einstellen der Helligkeit bei aktiviertem Dimmer:

Setzen Sie [DIMMER] auf [ON] und stellen Sie [BRIGHTNESS] ein.

• Einstellen der Helligkeit bei deaktiviertem Dimmer:

Setzen Sie [DIMMER] auf [OFF] und stellen Sie [BRIGHTNESS] ein.

Die Helligkeitseinstellung wird gespeichert und bei Aktivierung bzw.

Deaktivierung des Dimmers angewendet.

BRIGHTNESS (Helligkeit)

Zum Einstellen der Helligkeit im Display.

Die Helligkeit lässt sich einstellen: [1] - [10].

BUTTON-C (Tastenfarbe)

Zum Einstellen einer voreingestellten oder benutzerdefinierten Farbe für die Tasten.

COLOR (Farben)

Sie können aus 15 voreingestellten und

1 benutzerdefinierten Farbe auswählen.

CUSTOM-C (Benutzerdefinierte Farbe)

Zum Speichern einer benutzerdefinierten Farbe für die Tasten.

RGB RED, RGB GRN, RGB BLUE

Einstellbarer Farbbereich: [0] - [32] ([0]

lässt sich nicht für alle Farbbereiche einstellen).

DSPL-C (Displayfarbe)

Zum Einstellen einer voreingestellten oder benutzerdefinierten Farbe für das Display.

COLOR (Farben)

Sie können aus 15 voreingestellten und 1 benutzerdefinierten Farbe auswählen. CUSTOM-C (Benutzerdefinierte Farbe) Zum Speichern einer benutzerdefinierten Farbe für das Display.

RGB RED, RGB GRN, RGB BLUE

Einstellbarer Farbbereich: [0] - [32] ([0]

lässt sich nicht für alle Farbbereiche einstellen).

SND SYNC (Sound-Synchronisation)

Zum Aktivieren der Synchronisierung der Beleuchtung mit dem Ton: [ON], [OFF].

AUTO SCR (Automatischer Bildlauf)

Zum Einstellen des automatischen

Bildlaufs für lange Informationen: [ON], [OFF].

(Nicht verfügbar, wenn AUX oder der Tuner ausgewählt ist.)

BLUETOOTH-Einstellungen (BLUETOOTH)

PAIRING (Pairing) (Seite 10)

Zum Herstellen einer Verbindung mit bis zu zwei BLUETOOTH-Geräten: [DEVICE 1], [DEVICE 2].

Nachdem das Pairing abgeschlossen ist, wird statt [DEVICE 1] oder [DEVICE 2] der Name des Geräts angezeigt, mit dem ein Pairing ausgeführt wurde.

AUDIODEV (Audiogerät)

Zum Auswählen des Audiogeräts.

[] entscheidet bei dem Gerät, mit dem ein Pairing als [DEVICE 1] ausgeführt wurde, oder dem aktuellen, A2DP-kompatiblen Audiogerät.

RINGTONE (Rufzeichen)

Zum Auswählen, ob das Rufzeichen dieses Geräts oder des verbundenen

Mobiltelefons ertönen soll: [1] (dieses Gerät), [2] (Mobiltelefon).

AUTO ANS (Automatische

Anrufentgegennahme)

Zum Einstellen dieses Geräts auf das automatische Entgegennehmen eines eingehenden Anrufs: [OFF], [1] (etwa 3 Sekunden), [2] (etwa 10 Sekunden).

AUTOPAIR (Pairingautomatik)

Zum automatischen Starten des BLUETOOTH-Pairing, wenn ein Gerät mit iOS Version 5.0 oder höher über USB angeschlossen wird: [ON], [OFF].

BT SIGNL (BLUETOOTH-Signal) (Seite 11)

Zum Aktivieren/Deaktivieren der BLUETOOTH-Funktion.

BT INIT (BLUETOOTH-Initialisierung)

Zum Initialisieren aller BLUETOOTH-Einstellungen (Pairing-Informationen, Geräteinformationen usw.): [YES], [NO].

Wenn Sie das Gerät entsorgen wollen, initialisieren Sie alle Einstellungen.

(Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.)

Sony | Music Center

Einstellungen (SONY APP)

AUTO LAUNCH (Startautomatik)

Zum Aktivieren des automatischen Starts von „Sony | Music Center“: [ON], [OFF].

Bei Auswahl von [ON] wird „Sony | Music Center“ nach Herstellung der BLUETOOTH-Verbindung automatisch verbunden.

CONNECT (Verbinden) (Seite 20)

Zum Aktivieren und Deaktivieren der

„Sony | Music Center“-Funktion (Verbindung).

Weitere Informationen

Aktualisieren der Firmware

Zum Aktualisieren der Firmware rufen Sie die Support-Website auf, die auf der hinteren Umschlagseite angegeben ist, und gehen Sie nach den online angezeigten Anweisungen vor.

Hinweise

• Zum Aktualisieren der Firmware ist ein USB-Gerät (nicht mitgeliefert) erforderlich. Speichern Sie die Aktualisierungsdatei auf dem USB-Gerät, schließen Sie es an den USB-Anschluss an und führen Sie dann die Aktualisierung aus.
• Es dauert eine Minute, bis die Firmwareaktualisierung abgeschlossen ist. Stellen Sie den Zündschlüssel während der Aktualisierung nicht in die Position OFF und entfernen Sie auch nicht das USB-Gerät.

Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war.
• Lassen Sie die Frontplatte oder Audiogeräte, die Sie ins Fahrzeug mitgebracht haben, nicht darin liegen. Andernfalls kann es aufgrund hoher Temperaturen durch direkte Sonneneinstrahlung zu Fehlfunktionen kommen. Die Motorantenne wird automatisch ausgefahren.

Feuchtigkeitskondensation

Sollte sich im Inneren des Geräts Feuchtigkeit niederschlagen, nehmen Sie die CD heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist. Andernfalls funktioniert das Gerät nicht einwandfrei.

So bewahren Sie die hohe Tonqualität

Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät oder die CDs gelangen.

Hinweise zu Discs

• Setzen Sie CDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.

Reinigen Sie Discs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie damit von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel.

• Dieses Gerät ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. DualDiscs und manche Musik-CDs mit Urheberrechtsschutzcodierung entsprechen nicht dem Compact Disc-Standard (CD) und können mit diesem Gerät nicht wiedergegeben werden.
• Auf diesem Gerät NICHT abspielbare CDs
• CDs mit Etiketten, Aufklebern, Klebeband oder aufgeklebtem Papier. Wenn Sie solche CDs verwenden, kann es zu einer Fehlfunktion kommen oder die CD kann beschädigt werden.
• CDs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige CDs). Falls Sie es versuchen, kann das Gerät beschädigt werden. -8-cm-Discs.

Hinweise zu CD-Rs/CD-RWs

• Wenn eine Multisession-CD mit einer CD-DA-Session beginnt, wird sie als CD-DA erkannt und andere Sessions werden nicht wiedergegeben.
• Auf diesem Gerät NICHT abspielbare CDs - CD-Rs/CD-RWs mit schlechter Aufnahmequalität.
• CD-Rs/CD-RWs, die mit einem inkompatiblen Aufnahmegerät bespielt wurden.
• CD-Rs/CD-RWs, die nicht richtig abgeschlossen wurden.
• CD-Rs/CD-RWs, die nicht im Musik-CD-Format oder im MP3-Format (ISO9660 Level 1/Level 2, Joliet/Romeo oder Multisession) bespielt wurden.

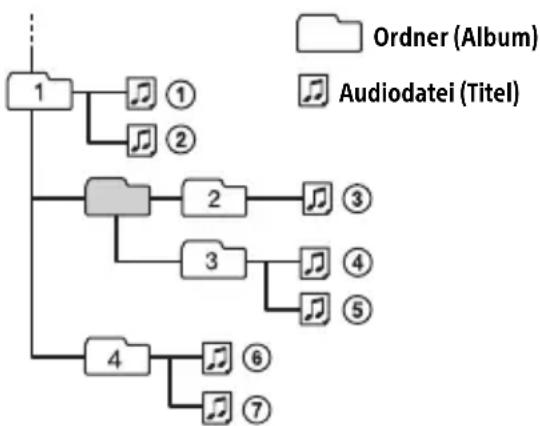

Wiedergabereihenfolge von Audiodateien

Der iPod

• Folgende iPod-Modelle können angeschlossen werden. Aktualisieren Sie Ihr iPod-Modell vor dem Gebrauch anhand der neuesten Software.

Kompatible iPhone-/iPod-Modelle

Kompatables Modell	Bluetooth®	USB
iPhone 7✓	✓
iPhone 7 Plus✓	✓
iPhone SE✓	✓
iPhone 6s✓	✓
iPhone 6s Plus✓	✓
iPhone 6✓	✓
iPhone 6 Plus✓	✓
iPhone 5s✓	✓
iPhone 5c✓	✓
iPhone 5✓	✓
iPhone 4s	✓	✓
iPod touch (6. Generation)	✓	✓
iPod touch (5. Generation)	✓	✓
iPod nano (7. Generation)		✓

• Die Verwendung des "Made for Apple"-Markenemblems bedeutet, dass ein Zubehör speziell für den Anschluss an das(die) Apple-Produkt(e) entwickelt wurde, die im Markenemblem bezeichnet sind, und vom Entwickler für die Erfüllung der Apple-Leistungsstandards zertifiziert wurde. Apple übernimmt keine Verantwortung für den Betrieb dieses Geräts oder dessen Einhaltung von Sicherheits- und gesetzlichen Standards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem Apple-Produkt die drahtlose Leistungsfähigkeit beeinträchtigen kann.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Handler.

Wartung

Reinigen der Anschlüsse

Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, entfernen Sie die Frontplatte ab (Seite 8) und reinigen Sie die Anschlüsse mit einem Wattestäbchen. Drücken Sie damit nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden.

Hinweise

• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.
• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand.

Technische Daten

Tuner

FM (UKW)

Empfangsbereich:

Wenn [AREA] auf [EUROPE] gesetzt ist:

Wenn [AREA] auf [RUSSIA] gesetzt ist:

FM1/FM2: 87,5 MHz - 108,0 MHz (in Schritten von 50 kHz)

FM3: 65 MHz - 74 MHz (in Schritten von 30 kHz)

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz:

Wenn [AREA] auf [EUROPE] gesetzt ist:

FM CCIR: -1.956,5 kHz bis -487,3 kHz und +500,0 kHz bis +2.095,4 kHz

Wenn [AREA] auf [RUSSIA] gesetzt ist:

FM CCIR: -1.956,5 kHz bis -487,3 kHz und

+500,0 kHz bis +2.095,4 kHz

FM OIRT: -1.815,6 kHz bis -943,7 kHz und

+996,6 kHz bis +1.776,6 kHz

Nutzbare Empfindlichkeit: 8 dBf

Trennschärfe: 75 dB bei 400 kHz

Signal-Rauschabstand: 73 dB

Kanaltrennung: 50 dB bei 1 kHz

Frequenzgang: 20 Hz - 15.000 Hz

MW/LW

Empfangsbereich:

MW: 531 kHz - 1.602 kHz

LW: 153 kHz - 279 kHz

Antennenanschluss:

Anschluss für Außenantenne

Empfindlichkeit: MW: 26µV , LW: 50µV

CD-Player

Signal-Rauschabstand: 120 dB

Frequenzgang: 10Hz - 20.000Hz

Gleichlaufschwankungen: unterhalb der Messgrenze

Höchstzahl*1 an:

Ordnern (Alben)*2: 150

Dateien (Titeln) und Ordnern*3: 300

Anzeigbaren Zeichen für einen Ordner-/Dateinamen:

32 (Joliet)/64 (Romeo)

Entsprechender Codec: MP3 (.mp3), WMA (.wma) und AAC (.m4a)

1 Nur CD-R/CD-RW 2 Einschließlich Stammordner *3 Gegebenenfalls weniger als angegeben, wenn die Ordner-/Dateinamen vielse Zeichen enthalten

USB-Player

Schnittstelle: USB (High-Speed)

Maximale Stromstärke: 1,5 A

Höchstzahl an erkennbaren Dateien (Titeln): 10.000

Kompatibles Android Open Accessory-Protokoll (AOA): 2.0

Entsprechender Codec:

MP3 (.mp3)

Bitrate: 8 Kbps - 320 Kbps (Unterstützt VBR (variable Bitrate))

Abtastrate: 16 kHz - 48 kHz

WMA (.wma)

Bitrate: 32 Kbps - 192 Kbps

(Unterstützt VBR (variable Bitrate))

Bittiefe: 16 Bit, 24 Bit

Abtastrate: 44,1 kHz, 48 kHz

Drahtlose Kommunikation

Kommunikationssystem:

BLUETOOTH-Standard Version 3.0

Sendeleistung:

BLUETOOTH-Standard Leistungsklasse 2 (abgestrahlt +1 dBm)

Maximale Kommunikationsreichweite*:

Sichtlinie ca. 10 m

Frequenzbereich:

2,4-GHz-Frequenzbereich

Modulationsverfahren: FHSS

Kompatible BLUETOOTH-Profile*2:

Entsprechender Codec:

SBC (.sbc), AAC (.m4a)

*1 Die tatsächliche Reichweite hängt von verschiedenen Faktoren ab, wie z. B. Hindernissen zwischen Geräten, Magnetfeldern um einen Mikrowellenherd, statischer Elektrizität, Empfangsempfindlichkeit, Leistung der Antenne, Betriebssystem, Softwareanwendung usw.

*2 BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen den Geräten an.

NFC-Kommunikation

Frequenzband und maximale Leistung:

NFC: 13,56 MHz < 60 dBμA/m bei 10 m

Endverträker

Ausgabe: Lautsprecherausgabe

Lautsprecherimpedanz: 4 Ω - 8 Ω

Maximale Ausgangsleistung: 100 W × 4 (an 4 Ω)

Allgemeines

Ausgänge:

Audioausgangsanschluss:

FRONT, REAR, SUB

Steueranschluss für Motorantenne/

Endverstärker (REM OUT)

Eingänge:

Fernbedienungseingang

Antenneneingang

MIC-Eingang

AUX-Eingangsbuchse (Stereominibuchse)

USB-Anschluss

Betriebsspannung: 12 V Gleichstrom,

Autobatterie (negative Erdung)

Nennstromaufnahme: 10 A

Abmessungen:

ca. 178 mm × 50 mm × 178 mm (B/H/T)

Einbaumaße:

ca. 182 mm × 53 mm × 161 mm (B/H/T)

Gewicht: ca. 1,3 kg

Lieferumfang:

Hauptgerät (1)

Mikrofon (1)

Montageteile und Anschlusszubehör (1 Satz)

Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen.

Änderungen, die dem technischen

Fortschritt dienen, bleiben vorbehalten.

Urheberrechte

Der Bluetooth®-Schriftzug und die Bluetooth-Logos sind eingetragene Markenzeichen und Eigentum der Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt in Lizenz. Andere Markenzeichen und Produktnamen sind Eigentum der jeweiligen Rechtehaber.

Das N-Zeichen ist ein Markenzeichen oder eingetragenes Markenzeichen von NFC

Forum, Inc. in den Vereinigten Staaten und anderen Ländern.

Windows Media ist ein eingetragenes

Markenzeichen oder Markenzeichen der

Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieses Produkts ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

Apple, iPhone, iPod, iPod nano, iPod touch und Siri sind Markenzeichen der Apple Inc., die in den USA und anderen Ländern eingetragen sind.

App Store ist eine Dienstleistungsmarke von Apple Inc.

IOS ist ein Markenzeichen oder ein eingetragenes Markenzeichen von Cisco in den USA und anderen Ländern und wird in Lizenz verwendet.

Google, Google Play und Android sind Marken von Google LLC.

libFLAC

Copyright (C) 2000-2009 Josh Coalson Copyright (C) 2011-2013 Xiph.Org Foundation

Die Redistribution und Nutzung im Quell- und Binärformat mit oder ohne Modifikationen ist unter folgenden Voraussetzungen zulässig:

• Redistributionen des Quellcodes müssen den oben genannten Urheberrechtsvermerk, diese Liste der Voraussetzungen sowie den folgenden Haftungsausschluss enthalten.
• Bei Redistributionen im Binärformat müssen der oben genannte Urheberrechtsvermerk, diese Liste der Voraussetzungen sowie der folgende Haftungsausschluss in der Dokumentation und/oder in sonstigen mit der Redistribution verbreiteten Materialien enthalten sein.
• Der Name der Xiph.org Foundation und die Namen deren Partner dürfen nicht ohne vorherige schriftliche Genehmigung verwendet werden, um für Produkte zu werben oder Produkte zu befürworten, die aus dieser Software abgeleitet sind.

DIESE SOFTWARE WIRD VON DEN URHEBERRECHTSINHABERN UND DEREN PARTNERN OHNE GEWÄHR ZUR VERFÜGUNG GESTELLT UND JEDWEDE AUSDRÜCKLICHE ODER IMPLIZITE HAFTUNG WIE DIE HAFTUNG FÜR HANDELSÜBLICHE QUALITÄT UND DIE EIGNUNG FÜR EINEN BESTIMMTEN ZWECK WERDEN AUSGESCHLOSSEN. UNTER KEINEN UMSTÄNDEN HAFTEN DIE FOUNDATION ODER DEREN PARTNER FÜR DIREKTE, INDIREKTE, SPEZIELLE, EXEMPLARISCHE, NEBEN- ODER FOLGESCHÄDEN IRGENDWELCHER ART (U.A. BESCHAFFUNG VON ERSATZARTIKELN ODER -SERVICES, NUTZUNGSAUSFALL, DATENVERLUST, ENTGANGENEN GEWINN ODER UNTERBRECHUNG DER GESCHÄFTSTÄTIGKEIT), UNABHÄNGIG VON DEREN URSACHE UND VON JEDER HAFTUNGSTHEORIE, OB AUF EINEM VERTRAG ODER GEFÄHRDUNGSHAFTUNG ODER EINER UNERLAUBTEN HANDLUNG (U. A. FAHRLÄSSIGKEIT) BERUHEND, DIE IN IRGENDEINER WEISE AUS DER VERWENDUNG DIESER SOFTWARE ENTSTEHEN, AUCH WENN SIE VON DER MÖGLICHKEIT SOLCHER SCHÄDEN IN KENNTNIS GESETZT WURDEN.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben. Einzelheiten zum Gebrauch der Sicherung und zum Ausbau des Geräts aus dem Armaturenbrett finden Sie unter "Anschluss/Installation" (Seite 42).

Wenn das Problem sich nicht beheben lässt, besuchen Sie die Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Allgemeines

Das Gerät schaltet sich bei Wiedergabe mit hoher Lautstärke aus.

Das Gerät wird über die Stromversorgungsleitung des Fahrzeugs möglicherweise nicht ausreichend mit Strom versorgt.

• Überprüfen Sie den Stromanschluss.

Wenn am Stromanschluss kein Problem vorliegt, schließen Sie das Gerät direkt an die Batterie an.

Wenn sich das Problem damit nicht beheben lässt, wenden Sie sich bitte an den nächsten Händler.

Es ist gar kein Ton zu hören oder der Ton ist zu leise.

→ Der Fader-Regler [FADER] ist nicht für ein 2-Lautsprecher-System eingestellt. Die Lautstärke dieses Geräts und/oder des verbundenen Geräts ist sehr niedrig. - Erhöhen Sie die Lautstärke dieses Geräts und des verbundenen Geräts.

Kein Signalton ertönt.

→ Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker.

Der Speicherinhalt wurde gelöscht.

Die Rücksetztaste wurde gedrückt. - Speichern Sie die Einstellungen erneut. Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen.

Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.

Die Sicherung ist durchgebrannt. Störgeräusche sind zu hören, wenn der Zündschlüssel gedreht wird.

Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte am Fahrzeug angeschlossen.

Das Gerät wechselt während der Wiedergabe bzw. des Radioempfangs in den Demo-Modus.

→ Wenn [DEMO-ON] eingestellt ist und 5 Minuten lang keine Funktion ausgeführt wird, wechselt das Gerät in den Demo-Modus.

• Stellen Sie [DEMO-OFF] ein (Seite 23).

Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display.

→ Der Dimmer ist auf [DIM-ON] eingestellt (Seite 27). Die Anzeige wird ausgeblendet, wenn Sie OFF gedrückt halten.

• Drücken Sie OFF am Gerät erneut, bis die Anzeige eingeblendet wird. Die Anschlüsse sind verschmutzt (Seite 31).

Das Display bzw. die Beleuchtung blinkt.

Das Gerät wird nicht ausreichend mit Strom versorgt.

• Überprüfen Sie, ob die Autobatterie das Gerät mit ausreichend Strom versorgt. (Die Betriebsspannung beträgt 12 V Gleichstrom.)

Die Funktionstasten funktionieren nicht. Die CD lässt sich nicht auswerfen.

Die Verbindung wurde nicht richtig hergestellt.

• Prüfen Sie die Verbindung dieses Geräts. Wenn das Problem weiterhin besteht, drücken Sie die Rücksetztaste (Seite 8). Der Speicherinhalt wird gelöscht. Setzen Sie das Gerät aus Sicherheitsgründen nicht beim Fahren zusammen.

Radioempfang

Sender lassen sich nicht empfangen. Der Ton ist stark gestört.

Die Verbindung wurde nicht richtig hergestellt.

• Prüfen Sie die Verbindung der Autoantenne.
• Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen-Steuerleitung.

Gespeicherte Sender lassen sich nicht einstellen.

Das Sendesignal ist zu schwach.

In FM3 kann zwischen 65 MHz und 74 MHz kein Sender eingestellt werden.

→ [AREA] ist auf [EUROPE] gesetzt. - Setzen Sie [AREA] auf [RUSSIA] (Seite 23).

RDS

RDS-Dienste können nicht empfangen werden (wenn [AREA] auf [RUSSIA] gesetzt ist).

→ FM3 ist ausgewählt. - Wählen Sie FM1 oder FM2 aus. → RDS-Dienste stehen in der aktuellen Region nicht zur Verfügung.

Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang.

→ Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach. - Deaktivieren Sie TA (Seite 14).

Es sind keine Verkehrsdurchsagen zu hören.

→ Aktivieren Sie TA (Seite 14). → Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt. - Stellen Sie einen anderen Sender ein.

Bei der PTY-Funktion wird [---] angezeigt.

→ Der aktuelle Sender ist kein RDS-Sender. Es wurden keine RDS-Daten empfangen. → Der Sender gibt den Programmtyp nicht an.

Der Programmdienstname blinkt.

→ Für den aktuellen Sender gibt es keine Alternativfrequenz.

• Drücken Sie ⊣ / ⊢ (SEEK -/+), solange der Programmdienstname blinkt. [PI SEEK] wird angezeigt und das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (ProgrammKennung).

CD-Wiedergabe

Die CD lässt sich nicht abspielen.

Die CD ist beschädigt oder verschmutzt. Die CD-R/CD-RW ist nicht als Audio-CD konzipiert (Seite 30).

MP3-/WMA-/AAC-Dateien können nicht wiedergegeben werden.

Die Disc ist nicht mit dem MP3-/WMA-/AAC-Format bzw. der Version kompatibel. Einzelheiten zu abspielbaren CDs und den Formaten finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Es dauert länger, bis die Wiedergabe von MP3-/WMA-/AAC-Dateien beginnt.

→ Bei folgenden CDs dauert es länger, bis die Wiedergabe beginnt:

• CDs mit einer komplizierten Datei-/Ordnerstruktur.
• Multisession-CDs.
• CDs, zu denen noch Daten hinzugefügt werden können.

Tonsprünge treten auf.

Die CD ist beschädigt oder verschmutzt.

Wiedergabe mit einem USB-Gerät

Sie können über einen USB-Hub nichts wiedergeben.

→ Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.

Es dauert länger, bis an einem USB-Gerät die Wiedergabe beginnt.

Die Dateien auf dem USB-Gerät befinden sich in einer komplizierten Datei-/Ordnerstruktur.

Der Ton setzt aus.

→ Bei einer hohen Bitrate kommt es möglicherweise zu Tonaussetzern. → DRM-Dateien (digitale Rechteverwaltung) können in manchen Fällen unter Umständen nicht wiedergegeben werden.

Die Audiodatei kann nicht wiedergegeben werden.

→ USB-Geräte, die mit einem anderen Dateisystem als FAT16 oder FAT32 formatiert wurden, werden nicht unterstützt. Dieses Gerät unterstützt FAT16 und FAT32, aber möglicherweise unterstützen nicht alle USB-Geräte diese FAT-Systeme. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum USB-Gerät oder wenden Sie sich an den Hersteller.

Funktionen zum Überspringen eines Albums bzw. von Elementen (Sprung-Modus) und Suchen nach einem Titel anhand seines Namens (Quick-BrowZer) können nicht ausgeführt werden.

Diese Funktionen können nicht ausgeführt werden, wenn ein USB-Gerät im Android-Modus oder ein iPod angeschlossen ist.

• Setzen Sie [USB MODE] auf [MSC/MTP] (Seite 24). Trennen Sie den iPod von diesem Gerät.

→ Der USB-Modus des anderen Geräts ist nicht auf den richtigen Modus eingestellt.

• Stellen Sie sicher, dass am anderen Gerät der MSC/MTP-Modus als USB-Modus eingestellt ist.

Während der Wiedergabe im Android-Modus kann kein Ton ausgegeben werden.

→ Während sich das Gerät im Android-Modus befindet, wird der Ton nur über das Android-Smartphone ausgegeben.

• Überprüfen Sie den Status der Anwendung für die Audiowiedergabe auf dem Android-Smartphone.
• Je nach dem Android-Smartphone erfolgt die Wiedergabe möglicherweise nicht einwandfrei.

NFC-Funktion

Die Sofortverbindung (NFC) ist nicht möglich.

→ Das Smartphone reagiert nicht, wenn die Geräte aneinandergehalten werden.

Vergewissern Sie sich, dass die NFC-Funktion am Smartphone eingeschaltet ist. - Halten Sie den Bereich mit dem N-Zeichen des Smartphones näher an den Bereich mit dem N-Zeichen an diesem Gerät. - Wenn sich das Smartphone in einem Etui befindet, nehmen Sie es heraus.

Die NFC-Empfangsempfindlichkeit hängt vom Gerät ab.

Wenn die Sofortverbindung mit dem Smartphone mehrere Male fehlschlägt, stellen Sie die BLUETOOTH-Verbindung manuell her.

BLUETOOTH-Funktion

Das zu verbindende Gerät kann dieses Gerät nicht erkennen.

→ Schalten Sie dieses Gerät in den Bereitschaftsmodus für das Pairing, bevor Sie das Pairing vornehmen. → Während eine Verbindung zu zwei BLUETOOTH-Geräten besteht, kann dieses Gerät von keinem weiteren Gerät erkannt werden.

Trennen Sie eine der Verbindungen und halten Sie dann vom anderen Gerät aus nach diesem Gerät suchen.

→ Schalten Sie die BLUETOOTH-Signalausgabe ein, wenn das Pairing bereits erfolgt ist (Seite 11).

Es kann keine Verbindung hergestellt werden.

Die Verbindungsherstellung kann nur von einem Gerät aus gesteuert werden (diesem Gerät oder dem BLUETOOTH-Gerät), aber nicht von beiden Geräten aus.

• Stellen Sie von einem BLUETOOTH-Gerät aus eine Verbindung zu diesem Gerät her oder umgekehrt.

Der Name des erkannten Geräts wird nicht angezeigt.

→ Je nach dem Status des anderen Geräts wird der Name möglicherweise nicht angezeigt.

Es ist kein Rufzeichen zu hören.

→ Stellen Sie, wenn ein Anruf eingeht, die Lautstärke durch Drehen des Steuerreglers ein. → Je nach dem verbundenen Gerät wird das Rufzeichen möglicherweise nicht richtig übertragen. - Setzen Sie [RINGTONE] auf [1] (Seite 28). Die Frontlautsprecher sind nicht an dieses Gerät angeschlossen. - Schließen Sie die Frontlautsprecher an dieses Gerät an. Das Rufzeichen wird nur über die Frontlautsprecher ausgegeben.

Die Stimme des Gesprächsteilnehmers ist nicht zu hören.

Die Frontlautsprecher sind nicht an dieses Gerät angeschlossen. - Schließen Sie die Frontlautsprecher an dieses Gerät an. Die Stimme des Gesprächsteilnehmers wird nur über die Frontlautsprecher ausgegeben.

Ihr Gesprächspartner teilt Ihnen mit, dass die Lautstärke zu hoch oder zu niedrig ist.

Verringern oder erhöhen Sie die Lautstärke, indem Sie die Mikrofonlautstärke einstellen (Seite 19).

Bei Telefongesprächen ist ein Echo oder Rauschen zu hören.

→ Verringern Sie die Lautstärke. → Setzen Sie den EC/NC-Modus auf [EC/NC-1] oder [EC/NC-2] (Seite 20). → Wenn Umgebungsgeräusche das Telefongespräch überlagern, versuchen Sie, diese Geräusche zu reduzieren. Beispiel: Wenn das Fenster geöffnet ist und Straßenlärm hereindringt, schließen Sie das Fenster. Wenn eine Klimaanlage laut ist, drehen Sie diese herunter.

Es besteht keine Verbindung zum Telefon.

→ Während der BLUETOOTH-Audiowiedergabe lässt sich auch durch Drücken von CALL keine Verbindung zum Mobiltelefon herstellen.

• Stellen Sie die Verbindung vom Mobiltelefon aus her.

Die Tonqualität beim Telefonieren ist nicht gut.

Die Tonqualität beim Telefonieren hängt von den Empfangsbedingungen des Mobiltelefons ab. - Fahren Sie bei schlechtem Empfang mit dem Auto an eine Stelle, an der der Empfang für das Mobiltelefon besser ist.

Die Lautstärke des verbundenen Audiogeräts ist zu niedrig (hoch).

→ Der Lautstärkepegel variiert je nach Audiogerät. - Stellen Sie am verbundenen Audiogerät oder an diesem Gerät die Lautstärke ein (Seite 27).

Der Ton setzt während der Wiedergabe mit einem BLUETOOTH-Audiogerät aus.

→ Verringern Sie den Abstand zwischen diesem Gerät und dem BLUETOOTH-Audiogerät. → Wenn sich das BLUETOOTH-Audiogerät in einem Etui befindet, das die Signalübertragung stört, nehmen Sie das Audiogerät während des Betriebs aus dem Etui.

→ In der Nähe werden einige BLUETOOTH- oder andere Geräte verwendet, die Funkwellen ausstrahlen. - Schalten Sie die anderen Geräte aus. - Erhöhen Sie den Abstand zu den anderen Geräten. → Der Wiedergabeton setzt kurz aus, wenn die Verbindung zwischen diesem Gerät und dem Mobiltelefon hergestellt wird. Dies ist keine Fehlfunktion.

Das verbundene BLUETOOTH-Audiogerät lässt sich nicht steuern.

→ Überprüfen Sie, ob das verbundene BLUETOOTH-Audiogerät das Profil AVRCP unterstützt.

Einige Funktionen stehen nicht zur Verfügung.

→ Vergewissern Sie sich, dass das verbundene Gerät die betreffenden Funktionen unterstützt.

Ein Anruf wird unbeabsichtigt entgegengenommen.

Das verbundene Telefon ist so eingestellt, dass Anrufe automatisch entgegengenommen werden.

Das Pairing ist aufgrund einer Zeitüberschreitung fehlgeschlagen.

→ Je nach dem verbundenen Gerät ist das Zeitlimit für das Pairing sehr kurz.

• Versuchen Sie, das Pairing in der vorgegebenen Zeit abzuschließen.

Pairing nicht möglich.

→ Nach dem Initialisieren dieses Geräts kann möglicherweise kein Pairing zwischen diesem und einem anderen BLUETOOTH-Gerät ausgeführt werden, wenn sich die Pairing-Informationen dieses Geräts auf dem BLUETOOTH-Gerät befinden. Löschen Sie in diesem Fall die Pairing-Informationen dieses Geräts vom BLUETOOTH-Gerät und führen Sie das Pairing dann erneut durch.

Die BLUETOOTH-Funktion lässt sich nicht verwenden.

→ Schalten Sie das Gerät aus, indem Sie OFF mehr als 2 Sekunden lang drücken, und schalten Sie das Gerät dann wieder ein.

Bei einem Anruf über die Freisprecheinrichtung wird über die Lautsprecher des Fahrzeugs kein Ton ausgegeben.

→ Wenn der Ton über das Mobiltelefon ausgegeben wird, stellen Sie dieses so ein, dass der Ton über die Lautsprecher des Fahrzeugs ausgegeben wird.

Siri Eyes Free ist nicht aktiviert.

→ Registrieren Sie ein iPhone, das Siri Eyes Free unterstützt, zur freihändigen Verwendung. → Aktivieren Sie die Siri-Funktion am iPhone. → Trennen Sie die BLUETOOTH-Verbindung zwischen dem iPhone und diesem Gerät und stellen Sie sie wieder her.

Sony | Music Center-Bedienung

Der Name der Anwendung entspricht nicht der tatsächlichen Anwendung in "Sony | Music Center".

→ Starten Sie die Anwendung von der Anwendung „Sony | Music Center" aus erneut.

Beim Ausführen der Anwendung „Sony | Music Center" über BLUETOOTH wechselt das Display automatisch zu [BT AUDIO].

Die Anwendung „Sony | Music Center" oder die BLUETOOTH-Funktion ist fehlgeschlagen. → Führen Sie die Anwendung erneut aus.

Die Verbindung zur Anwendung „Sony | Music Center" wird automatisch getrennt, wenn das Display zu [IPD] wechselt.

Die Anwendung „Sony | Music Center" auf dem iPhone/iPod unterstützt die iPod-Wiedergabe nicht.

• Wechseln Sie am Gerät zu einer anderen Tonquelle als [IPD] und stellen Sie die Verbindung zu „Sony | Music Center" her (Seite 20).

Die Verbindung zu „Sony | Music Center" wird automatisch getrennt, wenn der USB-Modus des Geräts in [ANDROID] geändert wird.

Das Android-Smartphone unterstützt die Wiedergabe im Android-Modus nicht.

• Setzen Sie den USB-Modus des Geräts auf [MSC/MTP] und stellen Sie die Verbindung zu „Sony | Music Center" her (Seite 20).

Meldungen

Eine der folgenden Meldungen erscheint oder blinkt möglicherweise während des Betriebs.

Die ausgewählte Funktion ist möglicherweise nicht zulässig. → [USB MODE] kann während der iPod-Wiedergabe nicht geändert werden.

OUTPUT ERROR: Es kann eine interne Fehlfunktion vorliegen.

→ Überprüfen Sie die Verbindungen. Wenn die Fehlermeldung weiterhin im Display angezeigt wird, wenden Sie sich an den nächsten Sony-Händler.

READ: Informationen werden eingegeben.

→ Bitte warten Sie, bis das Einlesen abgeschlossen ist. Die Wiedergabe beginnt danach automatisch. Dieser Vorgang kann je nach Dateistruktur einige Zeit in Anspruch nehmen.

TEMP CAUTION: Die

Temperaturschutzschaltung spricht an.

→ Verringern Sie die Lautstärke.

(Unterstrich): Das Zeichen lässt sich nicht anzeigen.

Bei der CD-Wiedergabe:

CD ERROR: Die Disc kann nicht wiedergegeben werden. Die Disc wird automatisch ausgeworfen. → Reinigen Sie die Disc, setzen Sie sie korrekt ein und vergewissern Sie sich, dass sie nicht leer oder beschädigt ist.

CD NO DISC: Es ist keine Disc eingelegt. → Legen Sie eine Disc ein, auf der sich abspielbare Dateien befinden (Seite 31).

CD NO MUSIC: Es gibt keine abspielbare Datei. Die Disc wird automatisch ausgeworfen.

→ Legen Sie eine Disc ein, auf der sich abspielbare Dateien befinden (Seite 31). CD PUSH EJT: Die Disc lässt sich nicht ordnungsgemäß auswerfen. → Drücken Sie ◁ (Auswerfen).

LLL oder Siedind am Anfang bzw. Ende der Disc angelangt.

Bei der Wiedergabe mit einem USB-Gerät:

HUB NO SUPRT: USB-Hubs werden nicht unterstützt.

IPD STOP: Die iPod-Wiedergabe ist am Ende angelangt.

→ Starten Sie am iPod/iPhone die Wiedergabe.

NOT SUPPORT - ANDROID MODE

[USB MODE] ist auf [ANDROID] gesetzt und ein an dieses Gerät angeschlossenes USB-Gerät unterstützt AOA (Android Open Accessory) 2.0 nicht.

• Setzen Sie [USB MODE] auf [MSC/MTP] (Seite 24).

USB ERROR: Die Wiedergabe mit dem USB-Gerät ist nicht möglich. → Schließen Sie das USB-Gerät erneut an.

USB NO DEV: Es ist kein USB-Gerät angeschlossen bzw. es wird nicht erkannt. → Vergewissern Sie sich, dass das USB-Gerät bzw. das USB-Kabel fest angeschlossen ist. USB NO MUSIC: Es gibt keine abspielbare Datei. → Schließen Sie ein USB-Gerät an, auf dem sich abspielbare Dateien befinden (Seite 31). USB NO SUPRT: Das USB-Gerät wird nicht unterstützt. → Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. USB OVERLOAD: Das USB-Gerät ist überlastet. → Trennen Sie das USB-Gerät von diesem Gerät und wählen Sie mit SRC eine andere Tonquelle aus. Am USB-Gerät liegt ein Fehler vor oder ein nicht unterstütztes Gerät ist angeschlossen.

Beim RDS-Betrieb:

NO AF: Es gibt keine Alternativfrequenzen. → Drücken Sie ∣◁ / ▷∣ (SEEK-/+), solange der Programmdienstname blinkt. Das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (ProgrammKennung). [PI SEEK] wird angezeigt. NO PI: Keine ProgrammKennung. Der ausgewählte Sender verfügt nicht über PI-Daten (ProgrammKennung). → Wählen Sie einen anderen Sender aus. NO TP: Es gibt keine Verkehrsfunksender. → Das Gerät sucht weiter nach verfügbaren Verkehrsfunksendern (TP).

BLUETOOTH-Funktion:

BTANODV: Es ist kein BLUETOOTH-Gerät angeschlossen bzw. es wird nicht erkannt.

→ Stellen Sie sicher, dass das BLUETOOTH-Gerät richtig verbunden ist oder die BLUETOOTH-Verbindung mit dem BLUETOOTH-Gerät hergestellt wird.

ERROR: Die ausgewählte Funktion konnte nicht ausgeführt werden. Warten Sie eine Weile und versuchen Sie es dann erneut.

NO DEVICE: Es besteht keine Verbindung zu dem BLUETOOTH-Gerät, das HFP (Handsfree Profile) unterstützt, oder es wird nicht erkannt.

→ Vergewissern Sie sich, dass das BLUETOOTH-Gerät richtig verbunden ist oder dass eine HFP-Verbindung mit dem BLUETOOTH-Gerät besteht.

NO SUPPORT: Die ausgewählte Funktion ist nicht zulässig oder wird nicht unterstützt. → Stellen Sie sicher, dass das BLUETOOTH-Gerät HFP (Handsfree Profile) unterstützt.

UNKNOWN: Ein Name oder eine Telefonnummer kann nicht angezeigt werden.

WITHHELD: Die Telefonnummer wird vom Anrufer unterdrückt.

Sony | Music Center-Bedienung:

APP: Eine Verbindung mit der Anwendung wurde nicht hergestellt. → Stellen Sie die „Sony | Music Center“-Verbindung erneut her (Seite 20). APP DISCNCT: Es besteht keine Verbindung zur Anwendung. → Stellen Sie die "Sony | Music Center" Verbindung her (Seite 20).

APP DISPLAY: In der Anwendung ist eine Bildschirmeinstellanzeige geöffnet.

→ Schließen Sie die Bildschirmeinstellanzeige der Anwendung, um die Tastenfunktion zu aktivieren.

APP LIST: Die Inhaltsliste der CD bzw. des USB-Geräts/iPod ist geöffnet.

→ Schließen Sie die Liste, um die Tastenfunktion zu aktivieren.

APP MENU: In der Anwendung ist eine Einstellanzeige geöffnet.

→ Schließen Sie die Einstellanzeige der Anwendung, um die Tastenfunktion zu aktivieren.

APP NO DEV: Es wurde keine Verbindung zum Gerät mit der installierten Anwendung hergestellt bzw. das Gerät wird nicht erkannt.

→ Stellen Sie eine BLUETOOTH-Verbindung her und stellen Sie erneut die Verbindung zu „Sony | Music Center“ her (Seite 20).

APP SOUND: In der Anwendung ist eine Klangeinstellanzeige geöffnet.

→ Schließen Sie die Klangeinstellanzeige der Anwendung, um die Tastenfunktion zu aktivieren.

OPEN APP: Die Anwendung „Sony | Music Center“ wird nicht ausgeführt.

→ Starten Sie die Anwendung.

Beim Verwenden der Lenkradfernbedienung:

ERROR: Beim Registrieren der Funktion ist ein Fehler aufgetreten.

→ Starten Sie die Registrierung ab der Funktion neu, bei der der Fehler auftrat (Seite 24).

TIMEOUT: Das Registrieren der Funktion ist aufgrund einer Zeitüberschreitung fehlgeschlagen.

→ Versuchen Sie, die Registrierung abzuschließen, solange [REGISTER] blinkt (etwa 6 Sekunden) (Seite 24).

Beim Aktualisieren der Firmware:

ERROR: Die Aktualisierungsdatei ist nicht auf dem USB-Gerät gespeichert.

→ Speichern Sie die Aktualisierungsdatei auf dem USB-Gerät und versuchen Sie es erneut (Seite 29).

NO DEVICE: Das USB-Gerät mit der Aktualisierungsdatei ist nicht angeschlossen bzw. wird nicht erkannt.

→ Vergewissern Sie sich, dass das USB-Gerät fest angeschlossen ist. → Lösen Sie das USB-Gerät und schließen Sie es wieder an.

UPDATE ERROR - PRESS ENTER: Die Firmware-Aktualisierung wurde nicht ordnungsgemäß abgeschlossen.

Drücken Sie ENTER, um die Meldung auszublenden, und versuchen Sie es dann erneut. Stellen Sie den Zündschlüssel während der Aktualisierung nicht in die Position OFF und entfernen Sie auch nicht das USB-Gerät (Seite 29).

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Handler. Wenn Sie das Gerät aufgrund einer Störung bei der CD-Wiedergabe zur Reparatur bringen, bringen Sie bitte auch die CD mit, die eingelegt war, als das Problem zum ersten Mal auftrat.

Anschluss/Installation

Vorsichtsmaßnahmen

• Schließen Sie alle Masseleitungen an einen gemeinsamen Massepunkt an.
• Achten Sie darauf, dass die Leitungen nicht unter einer Schraube oder zwischen beweglichen Teilen, wie z. B. in einer Sitzschiene, eingeklemmt werden.
• Schalten Sie, bevor Sie irgendwelche Anschlüsse vornehmen, die Zündung des Fahrzeugs aus, um Kurzschlüsse zu vermeiden. Schließen Sie die Stromversorgungsleitung 6 an dieses Gerät und die Lautsprecher an, bevor Sie es an den Hilfsstromanschluss anschließen.
• Aus Sicherheitsgründen müssen alle losen, nicht angeschlossenen Leitungen mit Isolierband abgeklebt werden.

Sicherheitsmaßnahmen

Wählen Sie den Einbauort sorgfältig so aus, dass das Gerät beim Fahren nicht hinderlich ist. Installieren Sie das Gerät nicht an einer Stelle, an der es Staub, Schmutz, übermäßigen Erschütterungen oder hohen Temperaturen ausgesetzt ist, wie z.B. in direktem Sonnenlicht oder in der Nähe der Heizung. - Verwenden Sie ausschließlich die mitgelieferten Montageteile. Nur mit diesen Teilen lässt sich das Gerät sicher montieren.

Hinweis zur Stromversorgungsleitung (gelb)

Wenn Sie dieses Gerät zusammen mit anderen Stereokomponenten anschließen, muss der Autostromkreis, an den die Geräte angeschlossen sind, einen höheren Ampere-Wert aufweisen als die Summe der Ampere-Werte der Sicherungen an den einzelnen Komponenten.

Einstellen des Montagewinkels

Achten Sie darauf, dass der Montagewinkel geringer ist als 45° .

Teileliste für die Installation

(1) ②

(3) (4)

⑤

6

8

7

In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt. Die Halterung 1 und die Schutzumrandung 3 werden vor der Auslieferung am Gerät angebracht. Vor dem Montieren des Geräts entfernen Sie mit den Loseschlüsseln 2 die Halterung 1 vom Gerät. Erläuterungen dazu finden Sie unter „Abnehmen der Schutzumrandung und der Halterung“ (Seite 47). Bewahren Sie die Loseschlüssel ② zur späteren Verwendung auf. Sie benötigen sie auch, wenn Sie das Gerät aus dem Fahrzeug ausbauen wollen.

Anschluss

1 Nicht mitgeliefert 2 Lautsprecherimpedanz: 4Ω - 8Ω × 4 3 Cinchkabel (nicht mitgeliefert) 4 Verwenden Sie je nach Fahrzeugtyp einen Adapter für eine per Kabel angeschlossene Fernbedienung (nicht mitgeliefert). Einzelheiten zum Verwenden der Kabelfernbedienung finden Sie unter „Verwenden der Kabelfernbedienung“ (Seite 46). 5 Führen Sie das Mikrofoneingangskabel so, dass es beim Fahren nicht hinderlich ist, unabhängig davon, ob es gerade in Gebrauch ist oder nicht. Sichern Sie das Kabel mit einer Kabelklemme usw., falls es durch den Fußraum geführt werden muss. 6 Einzelheiten zum Installieren des Mikrofons finden Sie unter „Installieren des Mikrofons“ (Seite 46). 7 Verwenden Sie je nach Fahrzeugtyp einen Adapter (nicht mitgeliefert), wenn der Antennenanschluss nicht passt. 8 Verwenden Sie Lautsprecher mit einer Eingangskapazität von 50 W RMS-Leistung oder höher. Es empfiehlt sich, Breitbandlautsprecher der Serie XB von Sony zu verwenden. 9 Wenn der Ampere-Wert der Sicherung im Fahrzeug 10 A beträgt, nehmen Sie den Stromanschluss direkt an der Batterie vor, um Kurzschlüsse zu vermeiden. 10 Vor dem Anschluss müssen die gelbe und die schwarze Leitung des Stromanschlusses vorbereitet werden.

Vornehmen der Anschlüsse

Wenn Sie eine Motorantenne ohne Relaiskästchen verwenden und dieses Gerät mit der mitgelieferten

Stromversorgungsleitung ⑥ anschließen, kann die Antenne beschädigt werden.

An den Lautsprecheranschluss des Fahrzeugs

1	Heckloutsprecher (rechts)	⊕	Violett
2			Violett-schwarz gestreift
3	Frontloutsprecher (rechts)	⊕	Grau
4			Grau-schwarz gestreift

5	Frontlautsprecher (links)	⊕	Weiß
6			Weiß-schwarz gestreift
7	Hecklautsprecher (links)	⊕	Grün
8			Grün-schwarz gestreift

An den Stromanschluss des Fahrzeugs

12	Kontinuierliche Stromversorgung	Gelb
13	Steuerung für Motorantenne/Endveränderer (REM OUT)	Blau-weißgestreift
14	Geschaltete Stromversorgung für die Beleuchtung	Orange-weißgestreift
15	Geschaltete Stromversorgung	Rot
16	Masse Schwarz

Bei Direktanschluss an Batterie

Wenn der Ampere-Wert der Sicherung im Fahrzeug 10 A beträgt, nehmen Sie den Stromanschluss direkt an der Batterie vor, um Kurzschlüsse zu vermeiden.

an ein Metallteil des Autos 4 und den Pluspol der Batterie

Hinweise

• Bei Anschluss an die Stromversorgungsleitung des Fahrzeugs wird das Gerät möglicherweise nicht ausreichend mit Strom versorgt, so dass es nicht seine volle Leistung bringt. Schließen Sie das Gerät in diesem Fall direkt an die Batterie an.
• Alle Stromversorgungsleitungen, die an den positiven Pol der Batterie angeschlossen sind, müssen innerhalb eines Abstands von 450 mm vom Batteriepol mit einer Sicherung versehen sein, und zwar bevor sie einen Metallgegenstand berühren.
• Vergewissern Sie sich, dass die Kabel der Autobatterie, die an das Auto angeschlossen sind (Karosserieerde)*, mindestens so stark sind wie die Hauptstromversorgungsleitung, die an die Batterie und das Hauptgerät angeschlossen ist.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 15 A im System an. Achten Sie deshalb darauf, dass die an den +12-V-Anschluss bzw. Masseanschluss (GND) dieses Geräts angeschlossenen Stromversorgungsleitungen mindestens 14 Gauge (AWG-14) aufweisen oder eine Schnittfläche von mehr als 2 mm² haben.

Sollten beim Anschluss Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an ihren Händler.

Einfaches Anschließen eines Tiefsttonlautsprechers

Sie können einen Tiefsttonlautsprecher ohne Endverstärker installieren, indem Sie ihn einfach an das Hecklautsprecherkabel anschließen.

Hinweise

Die Hecklautsprecherkabel müssen vorbereitet werden. - Verwenden Sie einen Tiefsttonlautsprecher mit einer Impedanz zwischen 4 Ω und 8 Ω und mit ausreichender Belastbarkeit, um Schäden zu vermeiden.

Anschluss für Stromversorgung des Speichers

Wenn die gelbe Stromversorgungsleitung angeschlossen ist, wird der Speicher stets (auch bei ausgeschalteter Zündung) mit Strom versorgt.

Lautsprecheranschluss

• Schalten Sie das Gerät vor dem Anschließen der Lautsprecher aus.
• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 Ω und 8 Ω und mit ausreichender Belastbarkeit, um Schäden zu vermeiden.

Stromanschlussdiagramm

Stellen Sie die Position des Hilfsstromanschlusses bei Ihrem Fahrzeug fest und nehmen Sie die Anschlüsse entsprechend dem Fahrzeug richtig vor.

Hilfsstromanschluss

Normaler Anschluss

12	Kontinuierliche Stromversorgung	Gelb
15	Geschaltete Stromversorgung	Rot

Wenn die Position der roten und gelben Leitung vertauscht ist

12	Geschaltete Stromversorgung	Gelb
15	Kontinuierliche Stromversorgung	Rot

Bei einem Fahrzeug mit Zündschloss ohne Zubehörposition ACC oder I

Stellen Sie die Anschlüsse her, schreiben Sie die geschalteten Stromversorgungsleitungen richtig an und verbinden Sie dann das Gerät mit der Stromversorgung des Fahrzeugs. Sollen beim Anschließen des Geräts Probleme auftreten oder haben Sie Fragen, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an den Fahrzeughändler.

Installieren des Mikrofons

Damit bei Freisprechanrufen Ihre Stimme übertragen werden kann, müssen Sie das Mikrofon ⑦ installieren.

Clip (nicht mitgeliefert)

Vorsichtsmaßnahmen

• Es ist sehr gefährlich, wenn sich das Kabel um die Lenksäule oder den Schalthebel wickelt. Achten Sie unbedingt darauf, dass das Kabel und andere Teile beim Fahren nicht hinderlich sind.
• Wenn Ihr Auto mit Airbags oder anderen Aufprallschutzsystemen ausgestattet ist, wenden Sie sich vor der Installation an den Händler, bei dem Sie dieses Gerät erworben haben, oder an den Autohändler.

Hinweis

Reinigen Sie die Oberfläche des Armaturenbretts mit einem trockenen Tuch, bevor Sie das doppelseitige Klebeband ⑧ anbringen.

Verwendung der Kabelfernbedienung

1. Zum Aktivieren der Kabelfernbedienung setzen Sie [STR CONTROL] unter [SET STEERING] auf [PRESET] (Seite 24).

Installation

Abnehmen der Schutzumrandung und der Halterung

Nehmen Sie vor dem Installieren des Geräts die Schutzumrandung ③ und die Halterung ① vom Gerät ab.

1. Fassen Sie die Schutzumrandung ③ mit den Fingern an den Seitenkanten und ziehen Sie sie heraus.

2. Führen Sie die beiden Löseschlüssel ein, bis sie mit einem Klicken einrasten. Ziehen Sie die Halterung ① nach unten und das Gerät zum Herausziehen nach oben.

Der Haken muss nach innen weisen.

Montieren des Geräts im Armaturenbrett

Vergewissern Sie sich vor der Montage, dass die Verriegelungen an beiden Seiten der Halterung ① um 2 mm nach innen gebogen sind.

VORSICHT

Berühren Sie nicht die linke Seite des Geräts, wenn Sie es aus dem Armaturenbrett herausnehmen. Der Wärmeableiter auf der linken Seite des Geräts ist unmittelbar nach dem Gebrauch noch heiß.

1 Platzieren Sie die Halterung ① im Armaturenbrett und biegen Sie dann die Klammern nach außen, um einen sicheren Halt zu gewährleisten.

2 Montieren Sie das Gerät an der Halterung 1 und bringen Sie dann die Schutzumrandung 3 an.

Hinweise

• Wenn die Verriegelungen verbogen oder nach außen gebogen sind, ist das Gerät nicht sicher installiert und kann herausrutschen.
• Achten Sie darauf, dass die 4 Verriegelungen an der Schutzumrandung (3) fest in den Kerben am Gerät sitzen.

Abnehmen und Anbringen der Frontplatte

Erläuterungen dazu finden Sie unter "Abnehmen der Frontplatte" (Seite 8).

Zurücksetzen des Geräts

Erläuterungen dazu finden Sie unter „Zurücksetzen des Geräts" (Seite 8).

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf

der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung bereits durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Sicherung

Schutzvorrichtung

Verwenden Sie unbedingt

nur diejenigen, die

der Stromstärke entsprechen,

die auf dem

Original-

Schutzschalter (15 A) angegeben ist.

Wenn die Sicherung durchbrennt, prüfen Sie die Verbindung

und ersetzen Sie die Sicherung.

Wenn die Sicherung nach dem Ersetzen erneut

durchbrennt, kann dies auf einen

Defekt des Geräts hinweisen. In diesem Fall

wenden Sie sich an den Kundendienst.

Hiermit erklärt Sony Corporation, dass diese Funktionlage der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/

Griechisch

Mit der vorliegenden Erklärung erklärt Sony Corporation, dass dieses Gerät die Anforderungen der Richtlinie 2014/53/EU erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/

Ungarisch

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, rufen Sie bitte folgende Website auf:

Registrieren Sie Ihr Produkt jetzt bei:
