DSX-A42UI - Autoradio SONY - Kostenlose Bedienungsanleitung

Produkttyp	Digitales Autoradio
Marke	Sony
Modell	DSX-A42UI
Abmessungen (B × H × T)	178 × 50 × 178 mm (1 DIN)
Gewicht	0,9 kg
Stromversorgung	12 V DC (Fahrzeugbatterie)
Stromverbrauch	10 A max
Tuner	FM/AM mit RDS
Audioeingänge	1 x AUX (3,5-mm-Klinke), 1 x USB (vorne)
Audioausgänge	4 x Lautsprecher (50 W × 4 max)
Bluetooth	Integriert für Anrufe und Audio-Streaming
Unterstützte Audioformate	MP3, WMA, AAC, WAV (über USB)
Display	Hintergrundbeleuchtetes LCD
Hauptfunktionen	FM/AM-Radio, USB-Player, Bluetooth, AUX-Eingang, Equalizer, Uhr
Equalizer	Voreinstellungen (Rock, Pop, Jazz, etc.) und anpassbar
Lenkradfernbedienung kompatibel	Ja (über optionalen Adapter)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine Scheuermittel verwenden
Sicherheit	Abnehmbare Frontblende zum Diebstahlschutz
Ersatzteile und Reparatur	Frontblende, Verkabelung, Sicherung; Reparatur durch autorisiertes Zentrum
Allgemeine Informationen	Bedienungsanleitung zum Download verfügbar

Häufig gestellte Fragen - DSX-A42UI SONY

Wie installiere ich das Autoradio Sony DSX-A42UI in meinem Auto?

Verwenden Sie das für Ihr Fahrzeug geeignete Einbauset. Schließen Sie den mitgelieferten Kabelbaum an die Batteriepole (12 V) und die Lautsprecher an. Stellen Sie sicher, dass die Masse richtig angeschlossen ist. Lesen Sie die Anleitung für den detaillierten Schaltplan.

Wie reinige ich das Display und die Frontblende des Autoradios?

Verwenden Sie ein weiches, trockenes Tuch, das bei Bedarf leicht angefeuchtet ist. Vermeiden Sie chemische Reinigungsmittel, Lösungsmittel oder Scheuermittel, die die Oberfläche beschädigen könnten. Reinigen Sie regelmäßig die Kontakte der abnehmbaren Frontblende.

Wie verbinde ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon. Drücken Sie am Autoradio die Taste BLUETOOTH oder MENU und wählen Sie "Pairing". Suchen Sie in der Geräteliste Ihres Telefons nach "Sony DSX-A42UI" und bestätigen Sie den PIN-Code (Standard 0000).

Welche Audioformate kann ich über USB abspielen?

Das Autoradio unterstützt die Formate MP3, WMA, AAC und WAV auf einem USB-Stick, der mit FAT16 oder FAT32 formatiert ist. DRM-geschützte Dateien können nicht abgespielt werden.

Wie speichere ich Radiosender?

Wählen Sie das FM- oder AM-Band aus, suchen Sie durch Drücken der Suchtasten einen Sender. Halten Sie eine der nummerierten Tasten (1 bis 6) gedrückt, bis ein Piepton ertönt, um den Sender zu speichern.

Was tun, wenn das Autoradio nicht angeht?

Überprüfen Sie die Sicherung des Autoradios (oft am Stromkabelbaum). Stellen Sie sicher, dass das Zündkabel (ACC) an eine geschaltete 12-V-Quelle angeschlossen ist. Überprüfen Sie auch die Masseverbindung.

Kann ich einen USB-Stick mit mehr als 32 GB verwenden?

Das Autoradio ist mit USB-Sticks bis zu 32 GB kompatibel, die mit FAT32 formatiert sind. Sticks mit größerer Kapazität werden möglicherweise nicht erkannt oder verursachen Verzögerungen.

Wie stelle ich den Equalizer ein?

Drücken Sie die Taste MENU, drehen Sie das Einstellrad, um "EQ" auszuwählen, und bestätigen Sie. Wählen Sie eine Voreinstellung (Rock, Pop, Jazz, etc.) oder stellen Sie die Frequenzbänder manuell mit den Tasten +/- ein.

Der Radioempfang ist schlecht, was tun?

Überprüfen Sie, ob die Antenne richtig angeschlossen und in gutem Zustand ist. Halten Sie Stromkabel von Antennenkabeln fern, um Störungen zu reduzieren. Aktivieren Sie die Funktion LOCAL oder MONO im Tuner-Menü, um den Empfang zu verbessern.

Wie entferne ich die abnehmbare Frontblende?

Drücken Sie die Taste DETACH (oder ähnlich) an der Seite der Frontblende. Ziehen Sie die Frontblende vorsichtig zu sich hin, um sie zu lösen. Bewahren Sie sie im mitgelieferten Schutzgehäuse auf, um Kratzer zu vermeiden.

BEDIENUNGSANLEITUNG DSX-A42UI SONY

Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sie bitte auf Seite 15 nach.

Hergestellt für

iPod

iPhone

DSX-A42UI/DSX-A40UI

AUX-Eingangsbuchse (Stereo-Miniklinke)

USB-Anschluss

Für mögliche spätere Service-Anfragen notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer: S/N: ____

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber.

Montieren Sie dieses Gerät aus Sicherheitsgründen im Armaturenbrett des Fahrzeugs. Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.

Hergestellt in Thailand

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Hersteller: Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan Für EU Produktkonformität: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von

mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Hinweis zur Lithiumbatterie

Schützen Sie die Batterie vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt

Aktivieren Sie unbedingt die Abschaltautomatik (AUTO OFF) (Seite 16). Nach dem Ausschalten wird das Gerät dann nach der voreingestellten Zeit automatisch vollständig abgeschaltet, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die Abschaltautomatik (AUTO OFF) nicht aktivieren, müssen Sie jedes Mal, wenn Sie die Zündung ausschalten, die Taste OFF gedrückt halten, bis die Anzeige ausgeblendet wird.

Inhalt

Lage und Funktion der Teile und Bedienelemente....5

Vorbereitungen

Abnehmen der Frontplatte....7

Einstellen der Uhr....8

Anschließen eines iPod/USB-Geräts. . . . . . .8

Anschließen eines anderen tragbaren Audiogeräts....8

Radioempfang

Radioempfang....9

Das Radiodatensystem (RDS)....10

Wiedergabe

Wiedergabe mit einem iPod/USB-Gerät 12

Suchen und Wiedergeben von Titeln ..... 13

Einstellungen

Beenden des DEMO-Modus.....15

Grundlegende Einstellschritte ..... 15

Allgemeine Einstellungen ..... 16

Klangeinstellungen....17

EQ3 PRST (EQ3-Voreinstellungen) ..... 17

EQ3 LOW, EQ3 MID, EQ3 HIGH.....17

Weitere Informationen

Sicherheitsmaßnahmen ..... 17

Wartung 18

Technische Daten 19

Störungsbehebung 21

Lage und Funktion der Teile und Bedienelemente

Hauptgerät

Die Zahlentaste 2/Taste ALBUM ▲ ist mit einem fühlbaren Punkt gekennzeichnet.

1 Q(Suchen) (Seite 14)

Wechseln in den Suchmodus während der Wiedergabe.

2 SOURCE

Einschalten des Geräts.

Wechseln der Tonquelle.

-OFF

Wenn Sie die Taste 1 Sekunde lang gedrückt halten, schaltet sich das Gerät aus.

Wenn Sie die Taste mehr als 2 Sekunden lang gedrückt halten, schalten sich das Gerät und das Display aus.

Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Fernbedienung bedienen.

3 Steuerregler

Drehen Sie den Regler, um die Lautstärke einzustellen.

ENTER

Bestätigen der ausgewählten Option.

SELECT

Einstellen des Klangs.

Zum Öffnen des Menüs mit den allgemeinen Einstellungen halten Sie diese Taste gedrückt.

4 MODE (Seite 9, 13)

5 Display

6 (Zurück)

Zurückschalten zur vorherigen Anzeige.

7 Lösen der Frontplatte)

8 SEEK +/-

Automatisches Einstellen von Radiosendern. Zum manuellen Einstellen halten Sie diese Taste gedrückt.

|◀◀/▶▶I (Zurück/Weiter), ◀◀/▶▶ (Rückwärts-/Vorwärtssuchen)

9 Empfänger für die Fernbedienung

10 AF (Alternativfrequenzen)/TA (Verkehrsdurchsagen)

Einstellen von AF und TA bei einem RDS-Sender.

-PTY (Programmtyp)

Zum Auswählen von PTY bei einem RDS-Sender halten Sie diese Taste gedrückt.

11 Zahlentasten (Stationstasten)

Einstellen gespeicherter Radiosender. Zum Speichern von Sendern halten Sie die Taste gedrückt.

ALBUM ▼/▲

Überspringen eines Albums auf einem Audiogerät. Zum Überspringen mehrerer Alben halten Sie die Taste gedrückt.

PAUSE

SHUF (Zufall)

12 DSPL (Anzeige)

Wechseln der Informationen im Display.

-SCRL (Bildlauf)

Zum Durchlaufenlassen der Informationen im Display halten Sie die Taste gedrückt.

13 USB-Anschluss

14 AUX-Eingangsbuchse

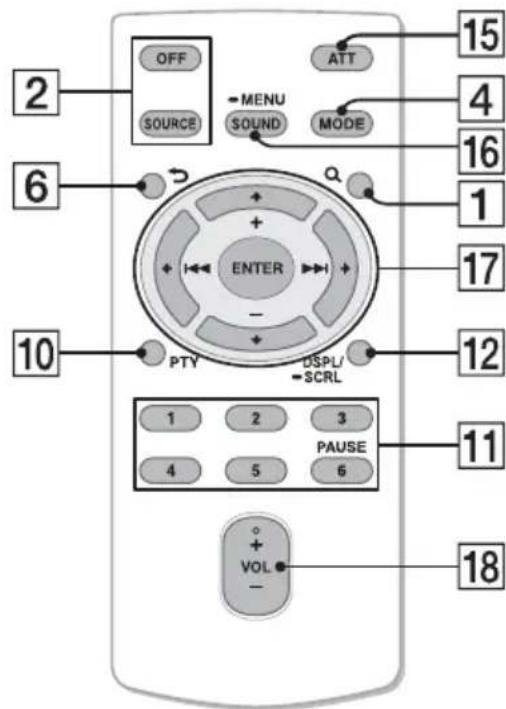

Fernbedienung RM-X211

Die Taste VOL (Lautstärke) + ist mit einem fühlbaren Punkt gekennzeichnet.

Ziehen Sie vor dem Gebrauch die Isolierfolie heraus.

15 ATT (Dämpfen des Tons)

Dämpfen des Tons. Drücken Sie die Taste erneut, um das Dämpfen des Tons zu beenden.

16 SOUND

Direktes Aufrufen des Klangeinstellungsmenüs.

-MENU

Zum Öffnen des Menüs mit den allgemeinen Einstellungen halten Sie diese Taste gedrückt.

17 ← (I◀◀)/↑ (+)/↓ (-)/→ (▶▶I)/ENTER

Verwenden Sie ←/↑/↓/→ für Einstelloptionen.

18 VOL (Lautstärke) +/-

Vorbereitungen

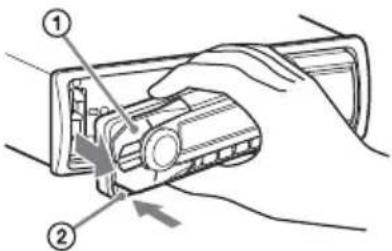

Abnehmen der Frontplatte

Um zu verhindern, dass das Gerät gestohlen wird, können Sie die Frontplatte abnehmen.

1 Halten Sie OFF ① gedrückt. Das Gerät schaltet sich aus.

2 Drücken Sie ⏻ ② und ziehen Sie die Frontplatte zum Abnehmen auf sich zu.

Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt einige Sekunden lang ein Warnton. Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet wird.

Anbringen der Frontplatte

1 Halten Sie SELECT gedrückt.

Die Einstellanzeige erscheint.

2 Drehen Sie den Steuerregler, um [CLOCK-ADJ] auszuwählen, und drücken Sie anschließend den Steuerregler.

Die Stundenanzeige blinkt.

3 Drehen Sie den Steuerregler, um die Stunden und Minuten einzustellen.

Drücken Sie SEEK +/-, um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln.

4 Drücken Sie SELECT, nachdem Sie die Minuten eingestellt haben.

Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnt zu laufen.

Zum Einblenden der Uhrzeit drücken Sie DSPL.

Anschließen eines iPod/ USB-Geräts

1 Drehen Sie die Lautstärke an diesem Gerät herunter.

2 Schließen Sie den iPod bzw. das USB-Gerät an dieses Gerät an.

Zum Anschließen eines iPod/iPhone verwenden Sie das USB-Verbindungskabel für iPod (nicht mitgeliefert).

Bei Anschluss eines iPhone

Anschließen eines anderen tragbaren Audiogeräts

1 Schalten Sie das tragbare Audiogerät aus.

2 Drehen Sie die Lautstärke an diesem Gerät herunter.

3 Schließen Sie das tragbare Audiogerät mit einem Verbindungskabel (nicht mitgeliefert)* an die AUX-Eingangsbuchse (Stereominibuchse) am Gerät an.

* Verwenden Sie unbedingt einen geraden Stecker.

4 Drücken Sie SOURCE und wählen Sie [AUX] aus.

So gleichen Sie den Lautstärkepegel des angeschlossenen Geräts an andere Tonquellen an

Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßigter Lautstärke und stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein. Drücken Sie SELECT und drehen Sie den Steuerregler, um [AUX VOL] auszuwählen (Seite 17).

Radioempfang

Radioempfang

Wenn Sie Radio hören wollen, drücken Sie SOURCE, um [TUNER] auszuwählen.

Automatisches Speichern von Sendern (BTM)

1 Drücken Sie MODE, um den Frequenzbereich zu wechseln. 2 Halten Sie SELECT gedrückt (FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW oder LW). Die Einstellanzeige erscheint. 3 Drehen Sie den Steuerregler, um [BTM] auszuwählen, und drücken Sie anschließend den Steuerregler. Das Gerät speichert die Sender in der Reihenfolge der Frequenzen auf den Zahlentasten (Stationstasten).

Sendereinstellung

1 Drücken Sie MODE, um den Frequenzbereich zu wechseln (FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW oder LW). 2 Stellen Sie Sender ein.

Manuelle Sendersuche

Halten Sie SEEK +/- gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie SEEK +/- dann so oft, bis die gewünschte Frequenz genau eingestellt ist.

Automatische Sendersuche

Drücken Sie SEEK +/-

Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt.

Manuelles Speichern von Sendern

1 Während des Empfangs des zu speichernden Senders halten Sie eine Stationstaste (1 bis 6) so lange gedrückt, bis [MEM] angezeigt wird.

Einstellen gespeicherter Sender

1 Wählen Sie den Frequenzbereich aus und drücken Sie eine Stationstaste (1 bis 6).

Das Radiodatensystem (RDS)

Einstellen von Alternativfrequenzen (AF) und Verkehrsdurchsagen (TA)

Mit AF wird der Sender mit den stärksten Signalen in einem Netzwerk ständig neu eingestellt, während mit TA gegebenenfalls aktuelle Verkehrsinformationen bzw. Verkehrsfunksender (TP) empfangen werden.

1 Drücken Sie AF/TA, um [AF-ON], [TA-ON], [AF/TA-ON] oder [AF/TA-OFF] auszuwählen.

So speichern Sie RDS-Sender zusammen mit der AF- und TA-Einstellung

Sie können zusammen mit den RDS-Sendern eine AF/TA-Einstellung speichern. Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab. Beim manuellen Speichern können Sie auch Nicht-RDS-Sender speichern.

So empfangen Sie Katastrophenwarnungen

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle.

Wenn Sie während einer Verkehrsdurchsage die Lautstärke einstellen

Der eingestellte Pegel wird für spätere Verkehrsdurchsagen gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke.

Unveränderter Empfang eines Regionalsenders (REGIONAL)

Wenn die AF- und die REGIONAL-Funktion aktiviert sind, wird nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt. Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, stellen Sie während des Empfangs eines UKW-Senders (FM) bei den allgemeinen Einstellungen [REG-OFF] ein (Seite 16). Diese Funktion steht in Großbritannien und einigen anderen Regionen nicht zur Verfügung.

Lokalsenderfunktion (nur Großbritannien)

Mithilfe dieser Funktion können Sie andere Lokalsender auswählen, auch wenn diese zuvor nicht unter einer Stationstaste gespeichert wurden. Drücken Sie während des UKW-Empfangs (FM) eine Stationstaste (1 bis 6), unter der ein Lokalsender gespeichert ist. Drücken Sie innerhalb von 5 Sekunden erneut die Stationstaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Lokalsender empfängt.

Auswählen des Programmtyps (PTY)

Mit PTY können Sie den Programmtyp anzeigen oder nach dem gewünschten Programmtyp suchen.

1 Halten Sie während des UKW-Empfangs (FM) PTY gedrückt. 2 Drehen Sie den Steuerregler, bis der gewünschte Programmtyp angezeigt wird, und drücken Sie anschließend den Steuerregler. Das Gerät beginnt, nach einem Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt.

Programmtypen

NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes), POP M (Pop-Musik), ROCK M (Rock-Musik), EASY M (Unterhaltungsmusik), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Musik), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramme), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Musik), NATION M (Volksmusik), OLDIES (Oldies), FOLK M (Folk-Musik), DOCUMENT (Dokumentarbeiträge)

Einstellen der Uhrzeit (CT)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen.

1 Stellen Sie bei den allgemeinen Einstellungen [CT-ON] ein (Seite 16).

Wiedergabe

Wiedergabe mit einem iPod/USB-Gerät

In dieser Bedienungsanleitung wird „iPod“ als allgemeiner Begriff für die iPod-Funktionen bei einem iPod und iPhone verwendet, sofern nicht im Text oder in Abbildungen anders angegeben.

Erläuterungen zur Kompatibilität des iPod finden Sie unter „Der iPod“ (Seite 18) oder auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Sie können USB-Geräte des Typs MSC (Massenspeicherklasse) (wie z. B. USB-Flash-Laufwerke, digitale Medienplayer, Android™ - Mobiltelefone) verwenden, die dem USB-Standard entsprechen.

Je nach dem digitalen Medienplayer oder Android-Mobiltelefon muss der USB-Verbindungsmodus auf MSC eingestellt werden.

Hinweise

• Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. • Die Wiedergabe folgender MP3-/WMA-Dateien wird nicht unterstützt.

— Dateien mit verlustfreier Komprimierung — Kopiergeschützte Dateien — DRM-Dateien (digitale Rechteverwaltung) - Mehrkanalaudiodateien

1 Schließen Sie einen iPod bzw. ein USB-Gerät an den USB-Anschluss an (Seite 8).

Die Wiedergabe beginnt. Wenn bereits ein Gerät angeschlossen ist, drücken Sie zum Starten der Wiedergabe SOURCE, um [USB] auszuwählen.

2 Stellen Sie die Lautstärke an diesem Gerät ein.

So stoppen Sie die Wiedergabe

Halten Sie OFF 1 Sekunde lang gedrückt.

So trennen Sie die Verbindung zum Gerät

Stoppen Sie die Wiedergabe und trennen Sie dann das Gerät von diesem Gerät.

Vorsicht beim iPhone

Wenn Sie ein iPhone über USB anschließen, wird die Lautstärke beim Telefonieren über das iPhone, nicht dieses Gerät gesteuert. Erhöhen Sie während eines Telefonats nicht versehentlich die Lautstärke am Gerät. Andernfalls erfolgt die Tonausgabe nach Beendigung des Telefonats unvermittelt mit hoher Lautstärke.

Direktes Bedienen eines iPod (direkte Steuerung)

Halten Sie MODE während der Wiedergabe gedrückt, so dass [IPOD] angezeigt wird.

Damit aktivieren Sie die direkte Steuerung des iPod.

Beachten Sie, dass sich die Lautstärke nur mit diesem Gerät einstellen lässt.

So beenden Sie die direkte Steuerung

Halten Sie MODE gedrückt, bis [AUDIO] angezeigt wird.

Suchen und Wiedergeben von Titeln

Wiedergabewiederholung und Zufallswiedergabe

Wiedergabewiederholung:

1 Halten Sie während der Wiedergabe SELECT gedrückt. 2 Drehen Sie den Steuerregler, um [REPEAT] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um den gewünschten Wiedergabemodus auszuwählen, und drücken Sie anschließend den Steuerregler. 4 Drücken Sie (Zurück), um zur vorherigen Anzeige zurückzuschalten.

Zufallswiedergabe:

1 Drücken Sie während der Wiedergabe so oft SHUF, bis der gewünschte Wiedergabemodus ausgewählt ist.

Es kann eine Weile dauern, bis die Wiedergabe im ausgewählten Wiedergabemodus beginnt.

Je nach ausgewählter Tonquelle stehen unterschiedliche Wiedergabemodi zur Verfügung.

Suchen nach einem Titel anhand seines Namens (Quick-BrowZer™)

1 Drücken Sie während der USB-Wiedergabe 🔒 (Suchen)*, um die Liste der Suchkategorien anzuzeigen.

Wenn die Titelliste erscheint, drücken Sie mehrmals (Zurück), bis die gewünschte Suchkategorie angezeigt wird.

* Drücken Sie während der Wiedergabe (Suchen) länger als 2 Sekunden, um direkt zum Anfang der Kategorieliste zu wechseln.

2 Wählen Sie durch Drehen des Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigen den Steuerregler.

3 Gehen Sie zum Suchen des gewünschten Titels wie in Schritt 2 erläutert vor.

Die Wiedergabe beginnt.

So deaktivieren Sie den Quick-BrowZer-Modus

Drücken Sie (Suchen).

Suchen mit Überspringen von Elementen (Sprung-Modus)

1 Drücken Sie (Suchen). 2 Drücken Sie SEEK +. 3 Drehen Sie den Steuerregler, um das Element auszuwählen.

Die Elemente in der Liste werden in Schritten von 10% der Gesamtzahl an Elementen übersprungen.

4 Drücken Sie ENTER, um wieder in den Quick-BrowZer-Modus zu schalten.

Das ausgewählte Element erscheint.

5 Drehen Sie den Steuerregler, um das gewünschte Element auszuwählen, und drücken Sie den Steuerregler.

Die Wiedergabe beginnt.

Einstellungen

Beenden des DEMO-Modus

Sie können die Demo, die beim Ausschalten des Geräts angezeigt wird, abbrechen.

1 Halten Sie SELECT gedrückt. Die Einstellanzeige erscheint.

2 Drehen Sie den Steuerregler, um [DEMO] auszuwählen, und drücken Sie anschließend den Steuerregler.

3 Drehen Sie den Steuerregler, um [DEMO-OFF] auszuwählen, und drücken Sie anschließend den Steuerregler. Die Einstellung ist damit abgeschlossen.

4 Drücken Sie (Zurück). Die Anzeige wechselt wieder in den normalen Empfangsmodus bzw. Wiedergabemodus.

Grundlegende Einstellschritte

Gehen Sie zum Einstellen von Optionen im Menü folgendermaßen vor. Sie können je nach Tonquelle und Einstellung folgende Optionen einstellen.

1 Für die Klangeinstellungen drücken Sie SELECT und für die allgemeinen Einstellungen halten Sie SELECT gedrückt. 2 Drehen Sie den Steuerregler, um die gewünschte Option auszuwählen, und drücken Sie den Steuerregler. 3 Drehen Sie den Steuerregler, um die Einstellungen auszuwählen, und drücken Sie anschließend den Steuerregler.

So schalten Sie zur vorherigen Anzeige zurück

Drücken Sie (Zurück).

Allgemeine Einstellungen

CLOCK-ADJ (Uhr einstellen) (Seite 8)

CT (Uhrzeit)

Zum Einstellen der CT-Funktion: [ON], [OFF].

BEEP

Zum Einstellen des Signaltons: [ON], [OFF].

CAUT ALM (Warnton)

Zum Einstellen des Warntons: [ON], [OFF] (Seite 7). (Nur verfügbar, wenn das Gerät ausgeschaltet ist.)

AUX-A (AUX-Audio)

Zum Einstellen der AUX-Tonquellenanzeige: [ON], [OFF]. (Nur verfügbar, wenn das Gerät ausgeschaltet ist.)

AUTO OFF (Abschaltautomatik)

Das Gerät kann nach dem Ausschalten nach einer voreingestellten Zeit automatisch vollständig abgeschaltet werden: [NO], [30S] (30 Sekunden), [30M] (30 Minuten), [60M] (60 Minuten).

DEMO (Demo-Modus)

Zum Einstellen des Demo-Modus: [ON], [OFF].

DIMMER

Zum Wechseln der Helligkeit im Display: [ON], [OFF].

AUTO SCR (Automatischer Bildlauf)

Zum Einstellen des automatischen Bildlaufs für lange Informationen: [ON], [OFF].

REPEAT (Seite 13)

REGIONAL

Zum Beschränken des Empfangs auf eine bestimmte Region: [ON], [OFF]. (Nur bei UKW-Empfang (FM) verfügbar.)

LOUDNESS (Dynamische Loudness)

Zum Verstärken von Bässen und Höhen, so dass auch bei niedriger Lautstärke ein Klang von guter Qualität erzielt wird: [ON], [OFF].

BTM (Speicherbelegungsautomatik) (Seite 9)

Klangeinstellungen

EQ3 PRST (EQ3-Voreinstellungen)

Zum Auswählen aus 7 Equalizer-Kurven oder zum Ausschalten des Equalizers: [XPLOD], [VOCAL], [EDGE], [CRUISE], [SPACE], [GRAVITY], [CUSTOM], [OFF]. Die Einstellung für die Equalizer-Kurve kann für jede Tonquelle gespeichert werden.

EQ3 LOW, EQ3 MID, EQ3 HIGH

Zum Einstellen von [CUSTOM] unter EQ3. Zum individuellen Einstellen der Equalizer-Kurve.

Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen -10 dB und +10 dB einstellen.

BALANCE

Zum Einstellen der Balance: [RIGHT-15 (R15)] - [CENTER (0)] - [LEFT-15 (L15)].

FADER

Zum Einstellen des relativen Pegels: [FRONT-15 (F15)] - [CENTER (0)] - [REAR-15 (R15)].

AUX VOL (AUX-Lautstärkepegel)

Zum Einstellen der Lautstärke der einzelnen angeschlossenen Zusatzgeräte: [+18 dB] - [0 dB] - [-8 dB].

Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tonquellen nicht mehr einzustellen.

Weitere Informationen

Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war.
• Lassen Sie die Frontplatte oder Audiogeräte, die Sie ins Fahrzeug mitgebracht haben, nicht darin liegen. Andernfalls kann es aufgrund hoher Temperaturen durch direkte Sonneneinstrahlung zu Fehlfunktionen kommen. • Die Motorantenne wird automatisch ausgefahren.

So bewahren Sie die hohe Tonqualität

Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät gelangen.

Wiedergabereihenfolge von MP3-/WMA-Dateien

Der iPod

- Folgende iPod-Modelle können angeschlossen werden. Aktualisieren Sie Ihr iPod-Modell vor dem Gebrauch anhand der neuesten Software.

Made for

— iPod touch (5. Generation) — iPod touch (4. Generation) - iPod touch (3. Generation) — iPod touch (2. Generation) - iPod classic — iPod nano (7. Generation) - iPod nano (6. Generation) — iPod nano (5. Generation) — iPod nano (4. Generation) — iPod nano (3. Generation) — iPod nano (2. Generation) — iPod nano (1. Generation)* - iPhone 5 - iPhone 4S - iPhone 4 - iPhone 3GS - iPhone 3G

* Die direkte Steuerung steht bei einem iPod nano (1. Generation) nicht zur Verfügung.

- „Made for iPod“ bzw. „Made for iPhone“ bedeutet, dass elektronisches Zubehör speziell für den Anschluss an einen iPod bzw. ein iPhone konzipiert und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurde. Apple übernimmt keine Garantie für die Funktionsfähigkeit dieses Geräts bzw. die Einhaltung von Sicherheitsstandards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem iPod oder iPhone die Qualität der Funkverbindung beeinträchtigen kann.

Wartung

Austauschen der Lithiumbatterie der Fernbedienung

Wenn die Batterie schwächer wird, verkürzt sich die Reichweite der Fernbedienung.

Tauschen Sie die Batterie gegen eine neue CR2025-Lithiumbatterie aus. Bei

Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr.

Mit der Seite + nach oben

Hinweise zur Lithiumbatterie

• Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschluckt werden, ist umgehend ein Arzt aufzusuchen.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen guten Kontakt zwischen den Batteriepolen und -anschlüssen sicherzustellen.
• Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
• Halten Sie die Batterie nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren!

Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Reinigen der Anschlüsse

Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, nehmen Sie die Frontplatte ab (Seite 7) und reinigen Sie die Anschlüsse mit einem Wattestäbchen. Drücken Sie dabei nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden.

• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.
• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand.

Technische Daten

Tuner

FM (UKW)

Empfangsbereich: 87,5 – 108,0 MHz

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz: 25 kHz

Nutzbare Empfindlichkeit: 8 dBf

Trennschärfe: 75 dB bei 400 kHz

Signal-Rauschabstand: 80 dB (stereo)

Kanaltrennung: 50 dB bei 1 kHz

Frequenzgang: 20 – 15.000 Hz

MW/LW

Empfangsbereich:

MW: 531 - 1.602 kHz

LW: 153 - 279 kHz

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz:

9.124,5 kHz oder 9.115,5 kHz/4,5 kHz

Empfindlichkeit:

MW: 26 μV

LW: 45 μV

USB-Player

Schnittstelle: USB (Full-Speed)

Maximale Stromstärke: 1 A

Höchstzahl an erkennbaren Daten:

Ordner (Alben): 128

Dateien (Titel) pro Ordner: 512

Entsprechender Codec:

MP3 (.mp3) und WMA (.wma)

Endverstärker

Ausgänge: Lautsprecherausgänge

Lautsprecherimpedanz: 4 – 8 Ohm

Maximale Ausgangsleistung: 55 W × 4 (an 4 Ohm)

Allgemeines

Ausgänge:

Audioausgänge (hinten)

Motorantennen-Steueranschluss

Steueranschluss für Endverstärker

Eingänge:

Fernbedienungseingang

Antenneneingang

AUX-Eingangsbuchse (Stereominibuchse)

USB-Anschluss

Betriebsspannung: 12 V Gleichstrom,

Autobatterie (negative Erdung)

Abmessungen:

ca. 178 mm × 50 mm × 120 mm (B/H/T)

Einbaumaße:

ca. 182 mm × 53 mm × 103 mm (B/H/T)

Gewicht: ca. 0,7 kg

Lieferumfang:

Hauptgerät (1)

Fernbedienung (1): RM-X211

Montageteile und Anschlusszubehör (1 Satz)

Sonderzubehör/gesondert erhältliche Geräte:

USB-Verbindungskabel für iPod: RC-100IP

Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Urheberrechte

Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieses Produkts ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

iPhone, iPod, iPod classic, iPod nano und iPod touch sind Markenzeichen der Apple Inc., die in den USA und anderen Ländern eingetragen sind.

MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

Android ist ein Markenzeichen von Google Inc. Die Verwendung dieses Markenzeichens unterliegt den Google-Genehmigungen.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.

Einzelheiten zum Gebrauch der Sicherung und zum Abnehmen des Geräts vom Armaturenbrett finden Sie in der mit diesem Gerät gelieferten Installations-/Anschlussanleitung.

Wenn das Problem sich nicht beheben lässt, besuchen Sie die Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Allgemeines

Das Gerät wird nicht mit Strom versorgt.

→ Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie das Gerät nicht mit der Fernbedienung bedienen. — Schalten Sie das Gerät ein.

Es ist kein Ton zu hören.

→ Der Fader-Regler [FADER] ist nicht für ein 2-Lautsprecher-System eingestellt.

Kein Signalton ertönt.

→ Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker.

Der Speicherinhalt wurde gelöscht.

→ Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen.

Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.

Die Sicherung ist durchgebrannt.

Störgeräusche sind zu hören, wenn der Zündschlüssel gedreht wird.

→ Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte angeschlossen.

Das Gerät wechselt während der Wiedergabe bzw. des Radioempfangs in den Demo-Modus.

→ Wenn [DEMO-ON] eingestellt ist und 5 Minuten lang keine Funktion ausgeführt wird, wechselt das Gerät in den Demo-Modus.

— Stellen Sie [DEMO-OFF] ein (Seite 16).

Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display.

→ Der Dimmer ist auf [DIM-ON] eingestellt (Seite 16). → Die Anzeige wird ausgeblendet, wenn Sie OFF gedrückt halten. — Drücken Sie OFF am Gerät erneut, bis die Anzeige eingeblendet wird. → Die Anschlüsse sind verschmutzt (Seite 19).

Radioempfang

Sender lassen sich nicht empfangen.

Der Ton ist stark gestört.

→ Die Verbindung wurde nicht richtig hergestellt. — Prüfen Sie die Verbindung der Autoantenne. - Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen-Steuerleitung.

Gespeicherte Sender lassen sich nicht einstellen.

→ Das Sendesignal ist zu schwach.

RDS

Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang.

→ Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach. — Deaktivieren Sie TA (Seite 10).

Es sind keine Verkehrsdurchsagen zu hören.

→ Aktivieren Sie TA (Seite 10). → Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt. — Stellen Sie einen anderen Sender ein.

Bei der PTY-Funktion wird [----] angezeigt.

→ Der aktuelle Sender ist kein RDS-Sender. → Es wurden keine RDS-Daten empfangen. → Der Sender gibt den Programmtyp nicht an.

Der Programmdienstname blinkt.

→ Für den aktuellen Sender gibt es keine Alternativfrequenz. — Drücken Sie SEEK +/-, solange der Programmdienstname blinkt. [PI SEEK] wird angezeigt und das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programmkennung).

USB-Wiedergabe

Sie können über einen USB-Hub nichts wiedergeben lassen.

→ Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.

Es dauert länger, bis an einem USB-Gerät die Wiedergabe beginnt.

→ Die Dateien auf dem USB-Gerät befinden sich in einer komplizierten Datei-/Ordnerstruktur.

Der Ton setzt aus.

→ Bei einer hohen Bitrate von über 320 Kbps kommt es möglicherweise zu Tonaussetzern.

Fehleranzeigen/Meldungen

CHECKING

→ Das Gerät überprüft die Verbindung mit einem USB-Gerät. — Warten Sie, bis das Überprüfen der Verbindung beendet ist.

ERROR

→ Es liegt möglicherweise eine interne Fehlfunktion vor. — Drücken Sie OFF länger als 2 Sekunden (die Anzeige wird ausgeblendet) und drücken Sie dann OFF erneut.

ERROR-99

→ Es liegt möglicherweise eine interne Fehlfunktion vor. - Drücken Sie OFF länger als 2 Sekunden (die Anzeige wird ausgeblendet) und drücken Sie dann OFF erneut. Wenn die Fehleranzeige weiterhin im Display angezeigt wird, wenden Sie sich an einen Sony-Händler.

NO AF (keine Alternativfrequenzen)

→ Für den aktuellen Sender gibt es keine Alternativfrequenz. - Drücken Sie SEEK +/-, solange der Programmdienstname blinkt. Das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programmkennung). [PI SEEK] wird angezeigt.

NO MUSIC

→ Das USB-Gerät enthält keine Musikdateien. — Schließen Sie ein USB-Gerät an, das eine Musikdatei enthält.

NO NAME

→ Auf dem USB-Gerät gibt es keinen Album-, Interpreten- bzw. Titelnamen.

NO SUPRT (nicht unterstützt)

→ Ein USB-Hub wird von diesem Gerät nicht unterstützt. → Das angeschlossene USB-Gerät wird nicht unterstützt. Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

NO TP (keine Verkehrsfunksender)

→ Das Gerät sucht weiter nach verfügbaren Verkehrsfunksendern (TP).

NO USB

→ USB wurde als Tonquelle ausgewählt, aber es ist kein USB-Gerät angeschlossen. Ein USB-Gerät oder ein USB-Kabel wurde während der Wiedergabe von diesem Gerät getrennt.

— Schließen Sie unbedingt USB-Gerät und USB-Kabel an.

OVERLOAD

→ Das USB-Gerät ist überlastet. - Trennen Sie das USB-Gerät von diesem Gerät und wechseln Sie mit OFF die Tonquelle. - Zeigt an, dass das USB-Gerät nicht einwandfrei funktioniert oder dass ein nicht unterstütztes Gerät angeschlossen ist.

READ

→ Das Gerät liest gerade alle Titel- und Albuminformationen vom USB-Gerät ein. - Bitte warten Sie, bis das Einlesen abgeschlossen ist. Die Wiedergabe beginnt danach automatisch. Je nach Struktur des USB-Geräts kann das Einlesen länger als eine Minute dauern.

STOP

→ Wenn die Wiedergabewiederholung nicht eingestellt ist, stoppt die Wiedergabe nach dem letzten Titel im Album. Die Musikanwendung auf dem iPod/iPhone wurde beendet.

— Drücken Sie PAUSE, um die Wiedergabe erneut zu starten.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.

Technische Daten.... 17

Problemlösung 19

Automatisches Speichern (BTM)

Passagierbedienung verlassen

Frequenzbereich: 20 – 15.000 Hz

MW/LW

Abstimmbereich:

MW: 531 - 1.602 kHz

LW: 153 - 279 kHz

Gewicht: ca. 0,7 kg

Lieferumfang:

Hauptgerät (1)

Fernbedienung (1): RM-X211

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, rufen Sie bitte folgende Website auf:

Registrieren Sie Ihr Produkt jetzt bei:
