Type de produit	Autoradio numérique
Marque	Sony
Modèle	DSX-A42UI
Dimensions (L × H × P)	178 × 50 × 178 mm (1 DIN)
Poids	0,9 kg
Alimentation	12 V CC (batterie véhicule)
Consommation électrique	10 A max
Tuner	FM/AM avec RDS
Entrées audio	1 x AUX (mini-jack 3,5 mm), 1 x USB (avant)
Sorties audio	4 x haut-parleurs (50 W × 4 max)
Bluetooth	Intégré pour appels et streaming audio
Formats audio supportés	MP3, WMA, AAC, WAV (via USB)
Affichage	LCD rétroéclairé à cristaux liquides
Fonctions principales	Radio FM/AM, lecteur USB, Bluetooth, entrée AUX, égaliseur, horloge
Égaliseur	Préréglages (Rock, Pop, Jazz, etc.) et personnalisable
Commandes au volant compatibles	Oui (via adaptateur en option)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Face avant amovible pour prévenir le vol
Pièces détachées et réparabilité	Face avant, câblage, fusible ; réparation par centre agréé
Informations générales	Notice d'utilisation disponible en téléchargement

FOIRE AUX QUESTIONS - DSX-A42UI SONY

Comment installer l’autoradio Sony DSX-A42UI dans ma voiture ?

Utilisez le kit d’installation adapté à votre véhicule. Connectez le faisceau de câbles fourni aux bornes de la batterie (12 V) et aux haut-parleurs. Assurez-vous que la masse est correctement reliée. Consultez la notice pour le schéma de câblage détaillé.

Comment nettoyer l’écran et la façade de l’autoradio ?

Utilisez un chiffon doux et sec légèrement humide si nécessaire. Évitez les produits chimiques, solvants ou abrasifs qui pourraient endommager la surface. Nettoyez régulièrement les contacts de la façade amovible.

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone. Sur l’autoradio, appuyez sur la touche BLUETOOTH ou MENU, sélectionnez « Pairing ». Cherchez « Sony DSX-A42UI » dans la liste des périphériques de votre téléphone et confirmez le code PIN (0000 par défaut).

Quels formats de fichiers audio puis-je lire via USB ?

L’autoradio prend en charge les fichiers MP3, WMA, AAC et WAV stockés sur une clé USB formatée en FAT16 ou FAT32. Les fichiers protégés par DRM ne sont pas lisibles.

Comment mémoriser des stations de radio ?

Sélectionnez la bande FM ou AM, recherchez une station en appuyant sur les touches de recherche. Maintenez enfoncée l’une des touches numérotées (1 à 6) jusqu’à entendre un bip pour mémoriser la station.

Que faire si l’autoradio ne s’allume pas ?

Vérifiez le fusible de l’autoradio (souvent sur le faisceau d’alimentation). Assurez-vous que le câble d’allumage (ACC) est connecté à une source 12 V commutée. Vérifiez également la connexion de la masse.

Puis-je utiliser une clé USB de plus de 32 Go ?

L’autoradio est compatible avec les clés USB jusqu’à 32 Go formatées en FAT32. Les clés de plus grande capacité peuvent ne pas être reconnues ou provoquer des ralentissements.

Comment régler l’égaliseur ?

Appuyez sur la touche MENU, tournez la molette pour sélectionner « EQ » et validez. Choisissez un préréglage (Rock, Pop, Jazz, etc.) ou réglez manuellement les bandes de fréquences à l’aide des touches +/-.

La réception radio est mauvaise, que faire ?

Vérifiez que l’antenne est correctement branchée et en bon état. Éloignez les câbles d’alimentation des câbles d’antenne pour réduire les interférences. Activez la fonction LOCAL ou MONO dans le menu tuner pour améliorer la réception.

Comment retirer la façade amovible ?

Appuyez sur la touche DETACH (ou similaire) située sur le côté de la façade. Tirez doucement la façade vers vous pour la libérer. Rangez-la dans le boîtier de protection fourni pour éviter les rayures.

MODE D'EMPLOI DSX-A42UI SONY

Pour plus de sécurité, installez cet appareil dans le tableau de bord de votre véhicule. Pour de plus amples informations sur l'installation et les raccordements, reportez-vous au manuel d'installation et de raccordement fourni.

Fabriqué en Thaïlande

Avis à l'attention des clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans des pays qui appliquent les directives de l'Union Européenne

Fabricant : Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Pour toute question relative à la conformité des produits dans l'UE : Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne

Élimination des piles et accumulateurs usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de

collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon

appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorporée sera traitée correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

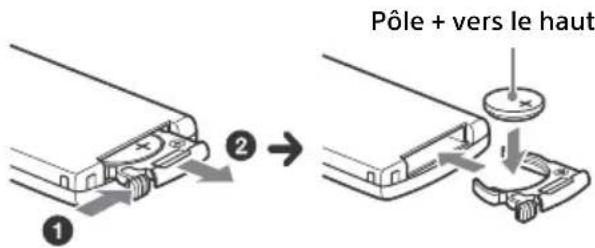

Remarque sur la pile au lithium

N'exposez pas la pile à une chaleur excessive, comme en plein soleil, près d'un feu ou autre.

Avertissement au cas où le contact de votre voiture ne dispose pas d'une position ACC

Veillez à activer la fonction AUTO OFF (arrêt automatique) (page 16). L'appareil s'éteint alors complètement et automatiquement à l'issue d'un délai défini une fois l'appareil mis hors tension, afin d'éviter que la batterie ne se décharge. Si vous n'activez pas la fonction AUTO OFF (arrêt automatique), appuyez sur la touche (OFF) et maintenez-la enfoncée jusqu'à ce que l'affichage disparaisse chaque fois que vous coupez le contact.

Table des matières

Emplacement des commandes .....5

Préparation

Retrait de la façade ....7

Réglage de l'horloge ....8

Connexion d'un iPod/périphérique USB . . . .8

Connexion d'un autre appareil audio portatif ....8

Utilisation de la radio

Utilisation de la radio .....9

Utilisation du système RDS (Système de radiocommunication de données) ..... 10

Lecture

Lecture d'un iPod/périphérique USB.....12

Recherche et lecture de plages ..... 13

Réglages

Informations complémentaires

Précautions....17

Entretien 18

Spécifications 18

Dépannage....20

Emplacement des commandes

Appareil principal

La touche numérique 2/ALBUM ▲ inclut un point tactile.

1 Q (Rechercher) (page 14)

Permet d'accéder au mode de recherche pendant la lecture.

2 SOURCE

Permet de mettre l'appareil sous tension. Permet aussi de changer de source.

-OFF

Appuyez sur la touche et maintenez-la enfoncée pendant 1 seconde pour mettre l'appareil hors tension.

Appuyez sur la touche et maintenez-la enfoncée pendant plus de 2 secondes pour mettre l'appareil hors tension et pour faire disparaître l'affichage.

Si vous mettez l'appareil hors tension et que l'affichage disparaît, vous ne pouvez pas le commander avec la télécommande.

3 Molette de réglage

Tournez cette commande pour régler le niveau du volume.

ENTER

Permet d'accéder à l'élément sélectionné.

SELECT

Permet de valider un réglage du son. Appuyez sur la commande et maintenez-la enfoncée pour accéder au menu de configuration générale.

4 MODE (page 9, 13)

5 Fenêtre d'affichage

6 (Retour)

Permet de revenir à l'affichage précédent.

7 Déverrouillage de la façade) 8 SEEK +/-

Permettent de régler des stations automatiquement. Appuyez sur la touche et maintenez-la enfoncée pour rechercher une station manuellement.

I◄◄/►►I (Précédent/Suivant), ◀◄/►►(Recul/Avance rapide)

9 Récepteur de la télécommande 10 AF (Fréquences alternatives)/TA (Messages de radioguidage)

Permet de régler AF et TA en RDS.

-PTY (Type d'émission)

Appuyez sur la touche et maintenez-la enfoncée pour sélectionner PTY en RDS.

11 Touches numériques

Permettent de recevoir les stations radio mémorisées. Appuyez sur la touche et maintenez-la enfoncée pour mémoriser des stations.

ALBUM ▼/▲

Permettent de sauter un album pour le périphérique audio. Appuyez sur la touche et maintenez-la enfoncée pour sauter des albums en continu.

PAUSE

SHUF (Lecture aléatoire)

12 DSPL (Affichage)

Permet de modifier les éléments de l'affichage.

-SCRL (Défilement)

Appuyez sur la touche et maintenez-la enfoncée pour faire défiler un élément d'affichage.

13 Port USB 14 Prise d'entrée AUX

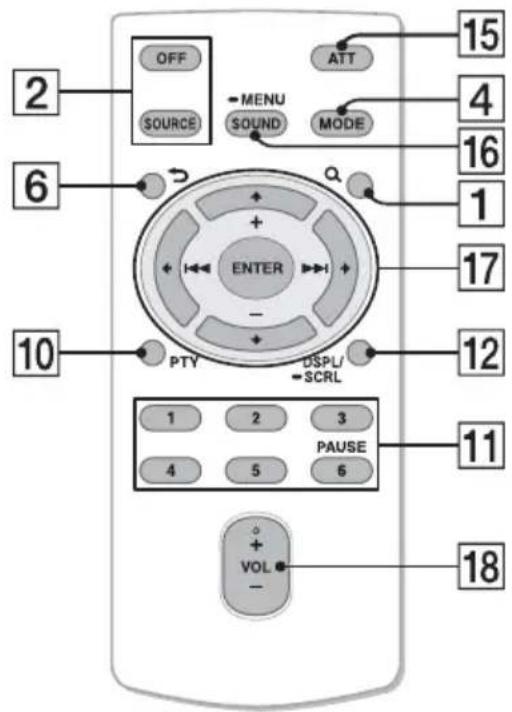

Télécommande RM-X211

La touche VOL (volume) + inclut un point tactile.

Retirez la feuille isolante avant l'utilisation.

Atténue le son. Appuyez de nouveau pour annuler l'atténuation du son.

16 SOUND

Ouvre directement le menu de réglage du son.

-MENU

Appuyez sur la commande et maintenez-la enfoncée pour accéder au menu de configuration générale.

17 ← (I◀◀)/↑ (+)/↓ (-)/→ (▶▶I)/ENTER

Les options de réglage, notamment, peuvent être définies au moyen de ←/↑/↓/→.

18 VOL (Volume) +/-

Préparation

Retrait de la façade

Vous pouvez retirer la façade de cet appareil pour le protéger du vol.

1 Appuyez sur la touche OFF ① et maintenez-la enfoncée.

L'appareil est mis hors tension.

2 Appuyez sur la touche ⏻ ②, puis retirez la façade en la tirant vers vous.

Alarme d'avertissement

Si vous mettez la clé de contact en position OFF sans retirer la façade, l'alarme d'avertissement retentit pendant quelques secondes. L'alarme retentit uniquement lorsque l'amplificateur intégré est utilisé.

Installation de la façade

Réglage de l'horloge

1 Appuyez sur la touche SELECT et maintenez-la enfoncée.

L'écran de configuration apparaît.

2 Tournez la molette de réglage pour sélectionner [CLOCK-ADJ], puis appuyez dessus.

L'indication des heures clignote.

3 Tournez la molette de réglage pour régler l'heure et les minutes.

Appuyez sur SEEK +/- pour déplacer l'indication numérique.

4 Une fois les minutes réglées, appuyez sur SELECT.

La configuration est terminée et l'horloge démarre.

Pour afficher l'horloge, appuyez sur DSPL.

Connexion d'un iPod/ périphérique USB

1 Baissez le volume sur l'appareil.

2 Raccordez l'iPod/le périphérique USB à l'appareil.

Pour connecter un iPod/iPhone, utilisez le câble de raccordement USB pour iPod (non fourni).

Connexion d'un iPhone

Connexion d'un autre appareil audio portatif

1 Mettez l'appareil audio portatif hors tension.

2 Baissez le volume sur l'appareil.

3 Raccordez l'appareil audio portatif à la prise d'entrée AUX (mini-prise stéréo) de l'appareil à l'aide d'un cordon de raccordement (non fourni)*.

* Veillez à utiliser une fiche de type droit.

4 Appuyez sur SOURCE pour sélectionner [AUX].

Adaptation du niveau de volume du périphérique connecté aux autres sources

Démarrez la lecture sur l'appareil audio portatif à un niveau de volume modéré et réglez l'appareil sur votre volume d'écoute habituel.

Appuyez sur SELECT, puis tournez la molette de réglage pour sélectionner [AUX VOL] (page 16).

Utilisation de la radio

Utilisation de la radio

Pour écouter la radio, appuyez sur SOURCE afin de sélectionner [TUNER].

Mémorisation automatique (BTM)

1. Appuyez sur MODE pour changer de bande. 2. Appuyez sur la touche SELECT et maintenez-la enfoncée (FM1, FM2, FM3, MW (PO) ou LW (GO)). L'écran de configuration apparaît. 3. Tournez la molette de réglage pour sélectionner [BTM], puis appuyez dessus. L'appareil mémorise les stations sur les touches numériques dans l'ordre des fréquences.

Syntonisation

1. Appuyez sur la touche MODE pour changer de bande (FM1, FM2, FM3, MW (PO) ou LW (GO)).

2. Procédez à la syntonisation.

Pour effectuer la recherche manuellement

Appuyez sur la touche SEEK +/- et maintenez-la enfoncée pour localiser la fréquence approximativement, puis appuyez plusieurs fois sur la touche SEEK +/- pour régler la fréquence souhaitée avec précision.

Pour effectuer la recherche automatiquement

Appuyez sur SEEK +/-. Le balayage s'interrompt lorsque l'appareil capte une station. Répétez cette procédure jusqu'à ce que vous captiez la station souhaitée.

Mémorisation manuelle

1. Lorsque vous recevez la station que vous souhaitez mémoriser, appuyez sur une touche numérique (1 à 6) et maintenez-la enfoncée jusqu'à ce que [MEM] apparaisse.

Réception des stations mémorisées

1. Sélectionnez la bande, puis appuyez sur une touche numérique (1 à 6).

Utilisation du système RDS (Système de radiocommunication de données)

Réglage des fonctions AF (Fréquences alternatives) et TA (Messages de radioguidage)

AF règle en permanence la station sur le signal le plus fort du réseau et TA propose les messages et les programmes de radioguidage (TP) disponibles.

1 Appuyez sur AF/TA pour sélectionner [AF-ON], [TA-ON], [AF/TA-ON] ou [AF/TA-OFF].

Mémorisation des stations RDS avec les réglages AF et TA

Vous pouvez présélectionner les stations RDS avec un réglage AF/TA. Réglez AF/TA, puis mémorisez la station à l'aide de la fonction BTM ou manuellement. Si vous effectuez une présélection manuelle, vous pouvez présélectionner aussi des stations non-RDS.

Réception de messages d'urgence

Lorsque la fonction AF ou TA est activée, les messages d'urgence interrompent automatiquement la source sélectionnée en cours de diffusion.

Réglage du niveau de volume pendant la diffusion d'un message de radioguidage

Le niveau sera enregistré dans la mémoire pour les messages de radioguidage suivants, indépendamment du niveau de volume normal.

Ecoute continue d'une émission régionale (REGIONAL)

Lorsque les fonctions AF et REGIONAL sont activées, vous ne basculez pas sur une autre station régionale ayant une fréquence plus puissante. Si vous quittez la zone de réception de cette émission régionale, réglez [REG-OFF] dans la configuration générale en cours de réception FM (page 16). Cette fonction est inopérante au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Royaume-Uni uniquement)

Cette fonction vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas associées à vos touches numériques.

En cours de réception FM, appuyez sur une touche numérique (1 à 6) sur laquelle une station locale est mémorisée. Dans les 5 secondes qui suivent, appuyez de nouveau sur la touche numérique de la station locale. Répétez cette procédure jusqu'à ce que vous captiez la station locale souhaitée.

Sélection de types d'émission (PTY)

Utilisez PTY pour afficher ou rechercher le type d'émission souhaité.

1 En cours de réception FM, appuyez sur la touche PTY et maintenez-la enfoncée. 2 Tournez la molette de réglage jusqu'à ce que le type d'émission souhaité apparaisse, puis appuyez dessus.

L'appareil commence à rechercher une station diffusant le type d'émission sélectionné.

Types d'émissions

NEWS (Nouvelles), AFFAIRS (Dossiers d'actualité), INFO (Informations), SPORT (Sports), EDUCATE (Education), DRAMA (Théâtre), CULTURE (Culture), SCIENCE (Science), VARIED (Divers), POP M (Musique pop), ROCK M (Musique rock), EASY M (Musique légère), LIGHT M (Musique classique légère), CLASSICS (Musique classique), OTHER M (Autres styles de musique), WEATHER (Météo), FINANCE (Finance), CHILDREN (Emissions pour les enfants), SOCIAL A (Affaires sociales), RELIGION (Religion), PHONE IN (Emissions ligne ouverte), TRAVEL (Voyage), LEISURE (Loisirs), JAZZ (Jazz), COUNTRY (Musique country), NATION M (Musique nationale), OLDIES (Musique d'autrefois), FOLK M (Musique folk), DOCUMENT (Documentaires)

Réglage de CT (Heure)

Les données CT accompagnant la transmission RDS assurent un réglage de l'horloge.

1 Sélectionnez [CT-ON] dans la configuration générale (page 15).

Lecture

Lecture d'un iPod/ périphérique USB

Dans ce mode d'emploi, « iPod » est utilisé comme terme générique pour désigner les fonctions iPod de l'iPod et l'iPhone, sauf mention contraire dans le texte ou les illustrations.

Pour plus de détails sur la compatibilité de votre iPod, consultez la section « A propos de l'iPod » (page 17) ou visitez le site d'assistance indiqué sur la couverture arrière.

Des périphériques USB de stockage de masse (MSC) (tels qu'un lecteur Flash USB, un lecteur multimédia numérique ou un téléphone Android™) compatibles avec la norme USB peuvent être utilisés avec cet appareil.

Selon le lecteur multimédia numérique ou le téléphone Android, il peut être obligatoire de choisir MSC comme mode de connexion USB.

Remarques

• Pour plus de détails sur la compatibilité de votre périphérique USB, visitez le site d'assistance indiqué sur la couverture arrière.
• La lecture des fichiers MP3/WMA suivants n'est pas prise en charge.

— fichiers comprimés sans perte - fichiers contenant une protection des droits d'auteur — fichiers DRM (Gestion des droits numériques) - fichiers audio multicanaux

1 Raccordez l'iPod/le périphérique USB au port USB (page 8).

Si un périphérique est déjà connecté, lancez la lecture en appuyant sur SOURCE pour sélectionner [USB].

2 Réglez le volume sur cet appareil.

Pour arrêter la lecture

Appuyez sur la touche OFF et maintenez-la enfoncée pendant 1 seconde.

Pour retirer le périphérique

Arrêtez la lecture, puis retirez le périphérique.

Avertissement concernant l'iPhone

Lorsque vous connectez l'iPhone via USB, le volume d'appel du téléphone est contrôlé par l'iPhone, et non plus par l'appareil. En cours d'appel, n'augmentez pas le volume de l'appareil par inadvertance, car une fois l'appel terminé vous risqueriez d'être surpris par l'augmentation soudaine du niveau du son.

Utilisation directe d'un iPod (Commande passager)

En cours de lecture, appuyez sur la touche MODE et maintenez-la enfoncée pour afficher [IPOD] et pouvoir utiliser directement votre iPod.

Notez que le volume peut être réglé uniquement avec l'appareil.

Pour quitter la commande passager

Appuyez sur la touche MODE et maintenez-la enfoncée jusqu'à ce que [AUDIO] apparaisse.

Recherche et lecture de plages

Lecture répétée et aléatoire

Lecture répétée :

1. En cours de lecture, appuyez sur la touche SELECT et maintenez-la enfoncée. 2. Tournez la molette de réglage pour sélectionner [REPEAT], puis appuyez dessus. 3. Tournez la molette de réglage pour sélectionner le mode de lecture souhaité, puis appuyez dessus. 4. Appuyez sur (Retour) pour revenir à l'affichage précédent.

Lecture aléatoire :

1. En cours de lecture, appuyez plusieurs fois sur SHUF pour sélectionner le mode de lecture souhaité. Le démarrage de la lecture dans le mode sélectionné peut prendre un certain temps.

Les modes de lecture disponibles diffèrent selon la source audio sélectionnée.

Recherche d'une plage par son nom (Quick-BrowZer™)

1. Pendant la lecture USB, appuyez sur (Rechercher)* pour afficher la liste des catégories de recherche. Lorsque la liste des plages s'affiche, appuyez plusieurs fois sur (Retour) jusqu'à ce que la catégorie de recherche souhaitée apparaisse.

* Pendant la lecture, appuyez sur (Rechercher) pendant plus de 2 secondes pour revenir directement au début de la liste de catégories.

2. Tournez la molette de réglage pour sélectionner la catégorie de recherche de votre choix, puis appuyez pour valider.

3. Répétez l'étape 2 pour chercher la plage souhaitée. La lecture commence.

Pour quitter le mode Quick-BrowZer

Appuyez sur (Rechercher).

Recherche d'éléments par saut (Mode Saut)

1. Appuyez sur (Rechercher). 2. Appuyez sur SEEK +. 3. Tournez la molette de réglage pour sélectionner l'élément. L'appareil effectue des sauts dans la liste par incrément de 10 % du nombre total d'éléments. 4. Appuyez sur ENTER pour revenir au mode Quick-BrowZer. L'élément sélectionné apparaît. 5. Tournez la molette de réglage pour sélectionner l'élément souhaité, puis appuyez dessus. La lecture commence.

Réglages

Désactivation du mode DEMO

Vous pouvez désactiver l'écran de démonstration qui apparaît lorsque cet appareil est hors tension.

1. Appuyez sur la touche SELECT et maintenez-la enfoncée.

L'écran de configuration apparaît.

2. Tournez la molette de réglage pour sélectionner [DEMO], puis appuyez dessus.

3. Tournez la molette de réglage pour sélectionner [DEMO-OFF], puis appuyez dessus.

Le réglage est terminé.

4. Appuyez sur (Retour).

L'affichage revient au mode de réception/lecture normal.

Réglages de base

Vous pouvez définir des paramètres de menu à l'aide de la procédure suivante.

Les paramètres suivants peuvent être définis, selon la source et le réglage.

1 Appuyez sur SELECT pour régler le son ou maintenez SELECT enfoncé pour les réglages généraux. 2 Tournez la molette de réglage pour sélectionner l'élément souhaité, puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner les options, puis appuyez dessus.

Pour revenir à l'affichage précédent

Appuyez sur (Retour).

Configuration générale

CLOCK-ADJ (réglage de l'horloge) (page 8)

CT (heure)

Permet d'activer la fonction CT : [ON], [OFF].

BEEP

Permet d'activer le bip sonore : [ON], [OFF].

CAUT ALM (alarme d'avertissement)

Permet d'activer la fonction d'alarme d'avertissement : [ON], [OFF] (page 7). (Disponible uniquement lorsque l'appareil est hors tension.)

AUX-A (audio AUX)

Permet d'activer l'affichage de la source AUX : [ON], [OFF]. (Disponible uniquement lorsque l'appareil est hors tension.)

AUTO OFF

Permet d'éteindre l'appareil automatiquement après un laps de temps choisi lorsque l'appareil est mis hors tension : [NO], [30S] (30 secondes), [30M] (30 minutes), [60M] (60 minutes).

DEMO (démonstration)

Permet d'activer la démonstration : [ON], [OFF].

DIMMER

Permet de modifier la luminosité de l'affichage : [ON], [OFF].

AUTO SCR (défilement automatique)

Permet de faire défiler automatiquement les rubriques longues : [ON], [OFF].

REPEAT (page 13)

REGIONAL

Permet de restreindre la réception à une région spécifique : [ON], [OFF]. (Disponible uniquement pendant la réception FM.)

LOUDNESS (intensité sonore dynamique)

Permet de renforcer les graves et les aigus et d'entendre des sons clairs à des volumes faibles : [ON], [OFF].

BTM (page 9)

Configuration du son

EQ3 PRST (Préréglage EQ3)

Vous pouvez désactiver l'égaliseur ou sélectionner une des 7 courbes de l'égaliseur disponibles : [XPLOD], [VOCAL], [EDGE], [CRUISE], [SPACE], [GRAVITY], [CUSTOM], [OFF].

Il est possible de mémoriser le réglage de la courbe de l'égaliseur pour chaque source.

EQ3 LOW, EQ3 MID, EQ3 HIGH

Permet de régler [CUSTOM] pour EQ3. Personnalise la courbe de l'égaliseur. Le niveau de volume peut être réglé par incréments de 1 dB, de -10 dB à +10 dB.

BALANCE

Permet de régler la balance du son : [RIGHT-15 (R15)] - [CENTER (0)] - [LEFT-15 (L15)].

FADER

Permet de régler le niveau relatif : [FRONT-15 (F15)] - [CENTER (0)] - [REAR-15 (R15)].

AUX VOL (Niveau de volume AUX)

Permet de régler le niveau de volume de chaque appareil auxiliaire raccordé : [+18 dB] - [0 dB] - [-8 dB].

Ce réglage évite d'ajuster le niveau de volume entre les sources.

Informations complémentaires

Précautions

• Si votre véhicule est resté garé en plein soleil, laissez l'appareil refroidir avant de l'utiliser.
• Ne laissez pas la façade ou les appareils audio à l'intérieur de la voiture, au risque de provoquer un dysfonctionnement en raison de la température élevée de celle-ci en plein soleil.
• L'antenne électrique se déploie automatiquement.

Pour conserver un son de haute qualité

Ne renversez pas de liquide sur l'appareil.

Ordre de lecture des fichiers MP3/WMA

À propos de l'iPod

• Vous pouvez raccorder cet appareil aux modèles d'iPod suivants. Mettez vos périphériques iPod à jour avec le logiciel le plus récent avant toute utilisation. — iPod touch (5ème génération) — iPod touch (4ème génération) — iPod touch (3ème génération) — iPod touch (2ème génération) — iPod classic — iPod nano (7ème génération) — iPod nano (6ème génération) — iPod nano (5ème génération) — iPod nano (4ème génération) — iPod nano (3ème génération) — iPod nano (2ème génération) — iPod nano (1ère génération)*
• iPhone 5
• iPhone 4S
• iPhone 4
• iPhone 3GS
• iPhone 3G

Made for

* La commande passager n'est pas disponible pour l'iPod nano (1ère génération).

- « Made for iPod » et « Made for iPhone » signifient qu'un accessoire électronique a été conçu pour être connecté spécifiquement à un iPod ou un iPhone, respectivement, et qu'il a été certifié par le développeur comme étant conforme aux normes de performances Apple. Apple n'est pas responsable du bon fonctionnement de cet appareil ni de sa conformité aux normes et réglementations de sécurité. Veuillez noter que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances des transmissions sans fil.

Entretien

Remplacement de la pile au lithium de la télécommande

Lorsque la pile est faible, la portée de la télécommande diminue. Remplacez la pile par une pile au lithium CR2025 neuve. L'utilisation de tout autre type de pile présente un risque d'incendie ou d'explosion.

Remarques sur la pile au lithium

• Tenez la pile au lithium hors de la portée des enfants. En cas d'ingestion de la pile, consultez immédiatement un médecin.
• Essuyez la pile avec un chiffon sec pour assurer un bon contact.
• Veillez à respecter la polarité lors de l'installation de la pile.
• Ne tenez pas la pile avec des pinces métalliques, car cela pourrait entraîner un court-circuit.

ATTENTION

Utilisée de façon incorrecte, la pile peut exploser. Ne pas la recharger, la démonter ni la jeter au feu.

Nettoyage des connecteurs

L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et la façade sont souillés. Pour éviter cette situation, retirez la façade (page 7) et nettoyez les connecteurs à l'aide d'un coton-tige. N'exercez pas une pression trop forte, sinon les connecteurs peuvent être endommagés.

• Pour plus de sécurité, coupez le contact avant de nettoyer les connecteurs et retirez la clé de contact.
• Ne touchez jamais les connecteurs directement avec les doigts ou avec un objet métallique.

Spécifications

Radio

FM

Plage de syntonisation : 87,5 - 108,0 MHz

Borne d'antenne :

Connecteur d'antenne externe

Moyenne fréquence : 25 kHz

Sensibilité utile : 8 dBf

Sélectivité : 75 dB à 400 kHz

Rapport signal/bruit : 80 dB (stéréo)

Séparation : 50 dB à 1 kHz

Réponse en fréquence : 20 - 15 000 Hz

MW (PO)/LW (GO)

Plage de syntonisation :

MW (PO) : 531 - 1602 kHz

LW (GO) : 153 - 279 kHz

Borne d'antenne :

Connecteur d'antenne externe

Moyenne fréquence :

9 124,5 kHz ou 9 115,5 kHz/4,5 kHz

Sensibilité :

MW (PO) : 26 μV

LW (GO) : 45 μV

Lecteur USB

Interface : USB (haute vitesse)

Courant maximal : 1 A

Nombre maximal de données reconnaissables :

dossiers (albums) : 128

fichiers (plages) par dossier : 512

Codec correspondant :

MP3 (.mp3) et WMA (.wma)

Amplificateur de puissance

Sortie : sorties haut-parleurs

Impédance des haut-parleurs : 4 - 8 ohms

Puissance de sortie maximale : 55 W × 4 (sous 4 ohms)

Généralités

Sorties :

Borne de sorties audio (arrière)

Borne de commande de relais d'antenne électrique

Borne de commande d'amplificateur de puissance

Entrées :

Borne d'entrée de commande à distance

Borne d'entrée de l'antenne

Prise d'entrée AUX (mini-prise stéréo)

Port USB

Alimentation requise : batterie de véhicule 12 V CC (masse négative)

Dimensions :

Environ 178 mm × 50 mm × 120 mm (l/h/p)

Dimensions du support :

Environ 182 mm × 53 mm × 103 mm (l/h/p)

Poids : Environ 0,7 kg

Accessoires fournis :

Télécommande (1) : RM-X211

Composants destinés à l'installation et au raccordement (1 jeu)

Appareils/accessoires en option :

Câble de connexion USB pour iPod : RC-100IP

Il est possible que votre revendeur ne dispose pas de certains accessoires décrits ci-dessus. Veuillez vous adresser à lui pour tout renseignement complémentaire.

La conception et les spécifications sont sujettes à modification sans préavis.

Copyrights

Windows Media est une marque ou une marque déposée de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques de Apple Inc., déposées aux Etats-Unis et dans d'autres pays/ régions.

Licence de la technologie de codage audio MPEG Layer-3 et des brevets obtenue de Fraunhofer IIS et Thomson.

Android est une marque commerciale de Google Inc. Son utilisation est soumise à l'autorisation de Google.

Dépannage

La liste de contrôles suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôles ci-dessous, vérifiez les procédures de raccordement et d'utilisation.

Pour plus de détails sur l'utilisation du fusible et sur le retrait de l'appareil du tableau de bord, reportez-vous au manuel d'installation/raccordement fourni avec cet appareil.

Si le problème n'est pas résolu, visitez le site d'assistance indiqué sur la couverture arrière.

Généralités

L'appareil n'est pas alimenté.

→ Si vous mettez l'appareil hors tension et que l'affichage disparaît, vous ne pouvez pas commander l'appareil avec la télécommande. — Mettez l'appareil sous tension.

Aucun son.

→ La position de la commande d'équilibre avant-arrière [FADER] n'est pas réglée pour un système à 2 haut-parleurs.

Aucun bip n'est émis.

→ Un amplificateur de puissance en option est raccordé et vous n'utilisez pas l'amplificateur intégré.

Le contenu de la mémoire a été effacé.

→ Le câble d'alimentation ou la batterie a été débranché ou n'est pas correctement raccordé.

Les stations mémorisées et l'heure sont effacées.

Le fusible a sauté.

Émission de bruit lorsque la position de la clé de contact est modifiée.

→ Les câbles ne sont pas raccordés correctement au connecteur d'alimentation destiné aux accessoires de la voiture.

En cours de lecture ou de réception, le mode de démonstration démarre.

→ Si aucune opération n'est effectuée pendant 5 minutes avec [DEMO-ON] activé, le mode de démonstration démarre. — Réglez [DEMO-OFF] (page 16).

L'affichage disparaît de la fenêtre d'affichage ou il ne s'affiche pas.

→ Le régulateur de luminosité est réglé sur [DIM-ON] (page 16). → L'affichage est désactivé si vous maintenez la touche OFF enfoncée. - Maintenez la touche OFF de l'appareil enfoncée jusqu'à ce que l'affichage apparaisse. → Les connecteurs sont sales (page 18).

Réception radio

Impossible de capter des stations. Le son comporte des parasites.

→ Le raccordement n'est pas correct. - Vérifiez le raccordement de l'antenne de voiture. - Si l'antenne automatique ne se déploie pas, vérifiez le raccordement du câble de commande d'antenne électrique.

Impossible de capter une présélection.

→ Le signal capté est trop faible.

RDS

Une recherche (SEEK) commence après quelques secondes d'écoute.

→ La station ne diffuse pas de programmes de radioguidage (fonction TP désactivée) ou le signal capté est faible.

— Désactivez TA (page 10).

Aucun message de radioguidage.

→ Activez TA (page 10).

→ La station n'émet pas de messages de radioguidage, malgré l'indication TP.

- Réglez la fréquence pour capter une autre station.

PTY affiche [----].

→ La station actuellement captée n'est pas une station RDS.

→ Les données RDS n'ont pas été reçues.

→ La station ne spécifie pas le type d'émission.

Le nom du service de l'émission clignote.

→ Il n'existe aucune fréquence alternative pour la station actuelle.

- Appuyez sur SEEK +/- pendant que le nom du service de l'émission clignote. [PI SEEK] apparaît et l'appareil commence à chercher une autre fréquence avec les mêmes données PI (identification de programme).

Lecture USB

Ce lecteur ne permet pas la lecture d'éléments via un concentrateur USB.

→ Cet appareil ne peut pas reconnaître les périphériques USB raccordés via un concentrateur USB.

La lecture sur un périphérique USB exige un délai de démarrage plus long.

→ Le périphérique USB contient des fichiers comportant une hiérarchie de dossiers complexe.

Le son est intermittent.

→ Il est possible que le son soit intermittent à un haut débit binaire supérieur à 320 kbit/s.

Affichage des erreurs et messages

CHECKING

→ L'appareil confirme le raccordement d'un périphérique USB.

— Attendez la fin de la confirmation du raccordement.

ERROR

→ Il est possible qu'il y ait un problème de fonctionnement.

- Appuyez sur OFF pendant plus de 2 secondes (jusqu'à ce que l'affichage disparaisse), puis appuyez à nouveau sur OFF.

ERROR-99

→ Il est possible qu'il y ait un problème de fonctionnement.

- Appuyez sur OFF pendant plus de 2 secondes (jusqu'à ce que l'affichage disparaisse), puis appuyez à nouveau sur OFF. Si le message d'erreur reste affiché, contactez votre revendeur Sony le plus proche.

NO AF (aucune fréquence alternative)

→ Il n'existe aucune fréquence alternative pour la station actuelle. - Appuyez sur SEEK +/- pendant que le nom du service de l'émission clignote. L'appareil commence à rechercher une autre fréquence avec les mêmes données d'identification de programme (PI) (l'indication [PI SEEK] apparaît).

NO MUSIC

→ Le périphérique USB ne contient pas de fichiers de musique. — Raccordez un périphérique USB contenant un fichier de musique.

NO NAME

→ Aucun nom d'album/d'artiste/de plage n'est écrit dans l'appareil USB.

NO SUPRT (non pris en charge)

→ Cet appareil ne prend pas en charge les concentrateurs USB. → Le périphérique USB raccordé n'est pas pris en charge. Pour plus de détails sur la compatibilité de votre périphérique USB, visitez le site d'assistance indiqué sur la couverture arrière.

NO TP (Aucun programme de radioguidage)

→ L'appareil continue à rechercher les stations TP disponibles.

NO USB

→ USB est la source sélectionnée mais aucun périphérique USB n'est raccordé. Un périphérique USB ou un câble USB a été déconnecté en cours de lecture. — Raccordez un périphérique USB et un câble USB.

OVERLOAD

→ Le périphérique USB est surchargé. — Déconnectez le périphérique USB, puis changez la source en appuyant sur OFF. - Indique que le périphérique USB ne fonctionne plus ou qu'un périphérique non pris en charge est raccordé.

READ

→ L'appareil lit toutes les informations relatives aux plages et albums du périphérique USB. - Attendez que la lecture du son soit terminée et la lecture de ces informations commence automatiquement. Selon la structure du périphérique USB, cette opération peut prendre plus d'une minute.

STOP

→ Lorsque la lecture répétée n'est pas activée, la lecture de la dernière plage de l'album est terminée. L'application de musique de l'iPod/iPhone est terminée. — Appuyez sur PAUSE pour recommencer la lecture.

Si ces solutions ne permettent pas d'améliorer la situation, contactez votre revendeur Sony le plus proche.

AUX VOL (niveau de volume AUX)

Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :

Site d'assistance

Merci d'enregistrer votre produit en ligne sur :
