РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CloudX HYPERX

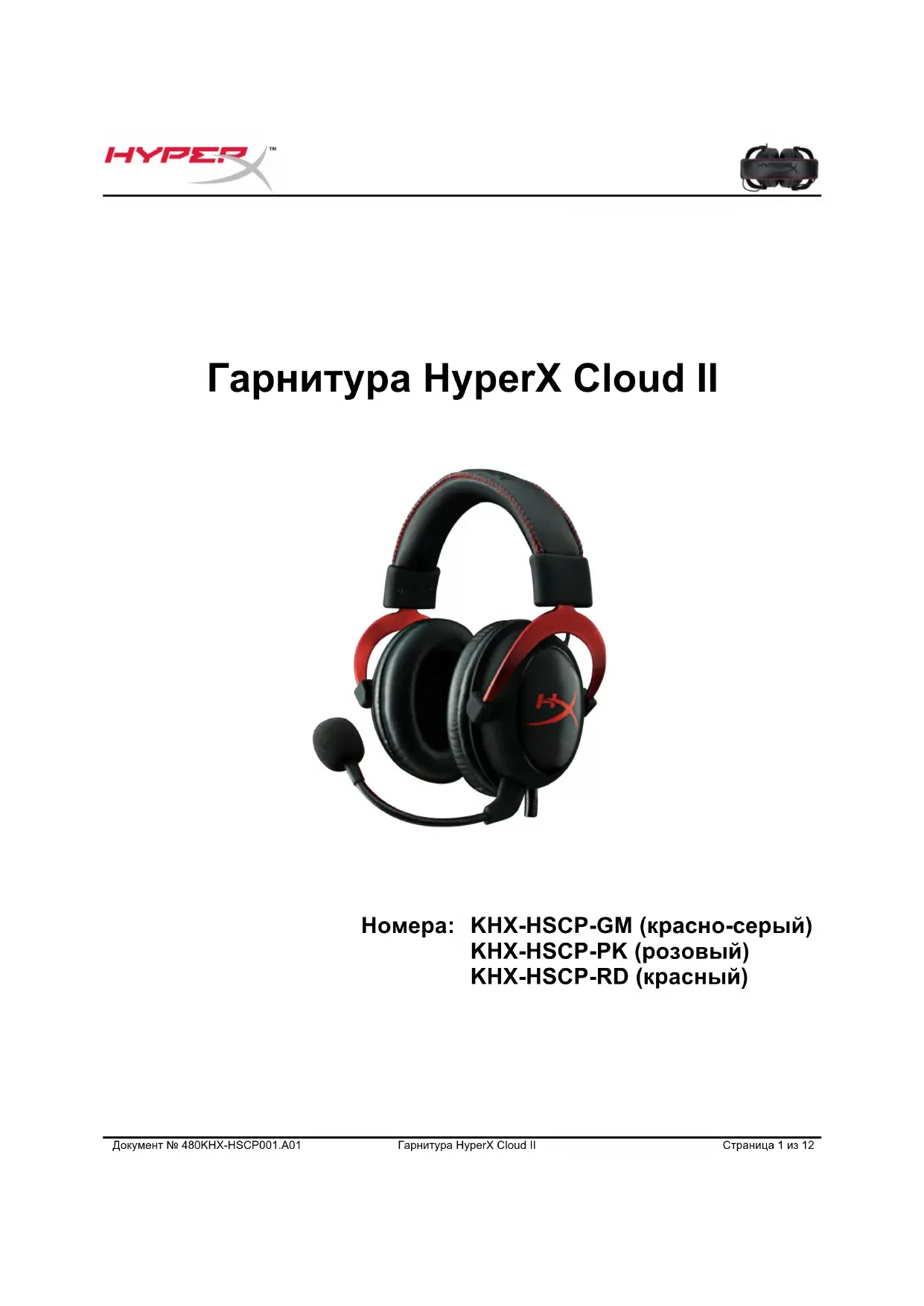

KHX-HSCP-GM (красно-серый) KHX-HSCP-PK (розовый) KHX-HSCP-RD (красный)Документ № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 2 из 12

Гарнитура HyperX Cloud II (номер KHX-HSCP-xx) оптимизирована для профессиональных геймеров и представляет собой высококачествен но е ком мун икац ион но е уст рой ство , которо е об есп ечи вае т превосходное качество звука и удобство использования и имеет современный внешний вид. В этой гарнитуре исп о ль зуе тс я ре гул ир у ем ое ого л ов ье из ко ж за ме н ите л я с м ягко й под кл ад ко й, а с ам и н а уш н ики имеют закрытую конструкцию, что улучшает качество воспроизведения басов и сводит к минимуму потери звука. Гарнитура HyperX Cloud II обладает функциональностью уровня HiFi, отличается прочной конструкцией и со вм ести ма с пла нш ета ми и сма ртф он ам и дл я исп ользования в мобильном режиме.

• 1 съемный микрофон (крепится к гарни ту ре )

• 1 запасной комплект велюровых

• 1 USB-блок управления

• 1 авиаадаптер гарнитуры

• Hi-Fi-функциональность с динамическими головками 53 мм для превосходного качества звука

• Частотная характеристика 15-25 кГц (наушники)

• Съемный микрофон (простое подключение/отключение для прослушивания музыки)

• Цельная алюминиевая конструкция, обеспечивающая прочность и долговечность

• Оголовье из кожзаменителя с мягкой прокладкой и подкладка из кожзаменителя на чашках

• Закрытая конструкция крышек для улучшенного воспроизведения басов и предотвращения потерь звукаДокумент № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 3 из 12

Технические характеристики

• Тип датчика: динамический Ø 53 мм с неодимовыми магнитами

• Принцип работы: закрытый

• Частотная характеристика: 15-25 кГц (наушники)

• Номинальный импеданс: 60 Ом на систему

• Номинальный уровень звукового давления: 98+/-3 дБ

• Коэффициент нелинейных искажений: < 2%

• Максимальная мощность: 150 мВт

• Тип наушников: охватывающие

• Подавление окружающих шумов: примерно 20 дБа

• Давление оголовья: 5 Н

• Вес с микрофоном и кабелем: 320 г

• Длина и тип кабеля: 1 м + удлинитель 2 м

• Разъем: Мини-штекер стерео (3,5 мм)

• Тип датчика микрофона: конденсаторный (обратный электретный)

• Принцип работы: градиент давления

• Диаграмма направленности: кардиоидная

• Источник питания: питание AB

• Напряжение питания: 2 В

• Потребление тока: макс. 0,5 мА

• Номинальный импеданс: ≤2,2 кОм +/- 30%

• Напряжение в режиме холостого хода: при f = 1 кГц: 20 мВ/Па

• Частотная характеристика: 50-18 000 Гц (микрофон)

• Коэффициент нелинейных искажений: 2% при f = 1 кГц

• Макс. уровень звукового давления: 105 дБ SPL (THD≤1,0% при частоте 1 кГц)

• Выход микрофона: -39+/-3 дБ

• Длина микрофона: 150 мм (включая стойку)

• Диаметр мембраны: 6 ммДокумент № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 4 из 12

A. Оголовье из кожзаменителя с логотипом HyperX B. Алюминиевый регулятор

C. Прилагаемый кабель с входным разъемом 3,5 мм D. Съемный микрофон с регулируемым держателем и конденсатором E. Входной аудиоразъем 3,5 мм F. Дополнительный комплект

G. Кабель блока управления с USB- разъемом и блок управления (буква H) H. USB-блок управления с регуляторами громкости и кнопкой звука 7.1

I. Авиаадаптер с аудиоразъемами

3,5 мм и входным преобразователемДокумент № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 5 из 12

Использование (прямое подключение) без блока управления Подключите гарнитуру непосредственно к компьютеру, игровой консоли или другому устройству (телефону или планшету) с аудиоразъемом 3,5 мм.Документ № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 6 из 12

Использование с блоком управления Вставьте аудиоштекер 3,5 мм гарнитуры во входной разъем на USB-блоке управления. Затем USB-блок управления подключается к компьютеру с помощью USB-разъема на конце блока управления.

Использование блока управленияДокумент № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 7 из 12

Чтобы гарнитура HyperX Cloud II была аудиоустройством по умолчанию, следует выполнить следующие действия: Для Windows:

1. Откройте Панель управления и выберите

Оборудование и звук, а зате м Звук.

2. Если «HyperX 7.1 Audio» еще не является

аудиоустройством по умолчанию, щелкните правой кнопкой мыши по соответствующей опции и выберите «Выбрать в качестве устройства по умолчанию».

3. При этом аудиоустройство по умолчанию

будет помечено зеленым цветом.

Рис. 1 – Панель управления

Рис. 2 – Выбор аудиоустройства по умолчанию правым щелчком мыши Рис. 3 – Аудиоустройство по умолчанию Повторите ту же процедуру для микрофонной части гарнитуры во вкладке «Запись» (см. также программу Звук на панели управления).Документ № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 8 из 12

Чтобы гарнитура HyperX Cloud II была аудиоустройством по умолчанию, выполните следующие действия: Для Mac:

1. Щелкните меню Apple и выберите

«Системные настройки» из выпадающего меню.

2. В «Системных настройках»

щелкните значок «Звук».

3. Щелкните вкладку «Вход» и

выберите «HyperX 7.1 Audio» в качестве вход но го аудиоустройства по умолчанию.

4. Щелкните вкладку «Выход» и

выберите «HyperX 7.1 Audio» в качестве вы ход ного аудиоустройства по умолчанию.

Рис. 2 – Системные настройки

Рис. 3 – Звуковые параметрыДокумент № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 9 из 12

Использование с PlayStation® 4 Для оптимального использования с PlayStation

) отсоедините штекер гарнитуры от USB-блока управления, подключите его непосредственно к контроллеру PS4 и выполните следующие действия:

1. Включите свою игровую консоль PS4

2. Перейдите в Меню настроек и выберите устройство.

3. Наведите курсор на меню Устройства и выберите его.

4. Прокрутите до раздела Аудиоустройства и выберите его.

5. Выберите Выход к наушникам и выберите Все аудио.

PlayStation 4 (USB-блок управления не требуется)

Использование HyperX Cloud II с PS4 ®Документ № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 10 из 12

One) Для использования гарнитуры HyperX Cloud II с Xbox

One вам потребуется переходник Xbox One (продается отдельно), который вставляется в контроллер Xbox

One (см. изображение ниже). Поскольку этот переходник имеет встроенные регуляторы громкости, USB-блок управления (поставляемый с гарнитурой HyperX Cloud II) не нужен: выполните подключение непосредственно к контроллеру Xbox One.

Xbox One, требуется адаптер контроллера (адаптер пр од а етс я о тд ел ьн о) (USB-блок управления не требуется)

Использование с Xbox

OneДокумент № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 11 из 12

Использование с мобильным устройством (телефоном или планшетом) Для использования гарнитуры HyperX Cloud II с мобильным устройством отсоедините USB-блок управления и вставьте штекер 3,5 мм гарнитуры непосредственно в аудиоразъем телефона или планшета.

Мобильное устройство (сотовый телефон/планшет) (USB-блок управления не требуется)

Рис. 1.14 – Использование с мобильным устройством (телефоном или планшетом)Документ № 480KHX-HSCP001.A01 Гарнитура HyperX Cloud II Страница 12 из 12

Использование с авиаадаптером При подключении гарнитуры Cloud II к разъему в самолете USB-блок управления не используется. Просто подключите аудиоштекер к авиаадаптеру (включенному в комплект поставки гарнитуры) и вставьте его в разъем, расположенный на передней или внутренней стороне подлокотника сиденья в самолете.

Подключение к разъему в самолете

Вставьте штекер в разъем на сиденье (подлокотнике сиденья) в самолетеBelge No. 480KHX-HSCP001.A01 HyperX Cloud II Kulaklık Sayfa 1 / 12
