ПОСІБНИК КОРИСТУВАЧА CloudX HYPERX

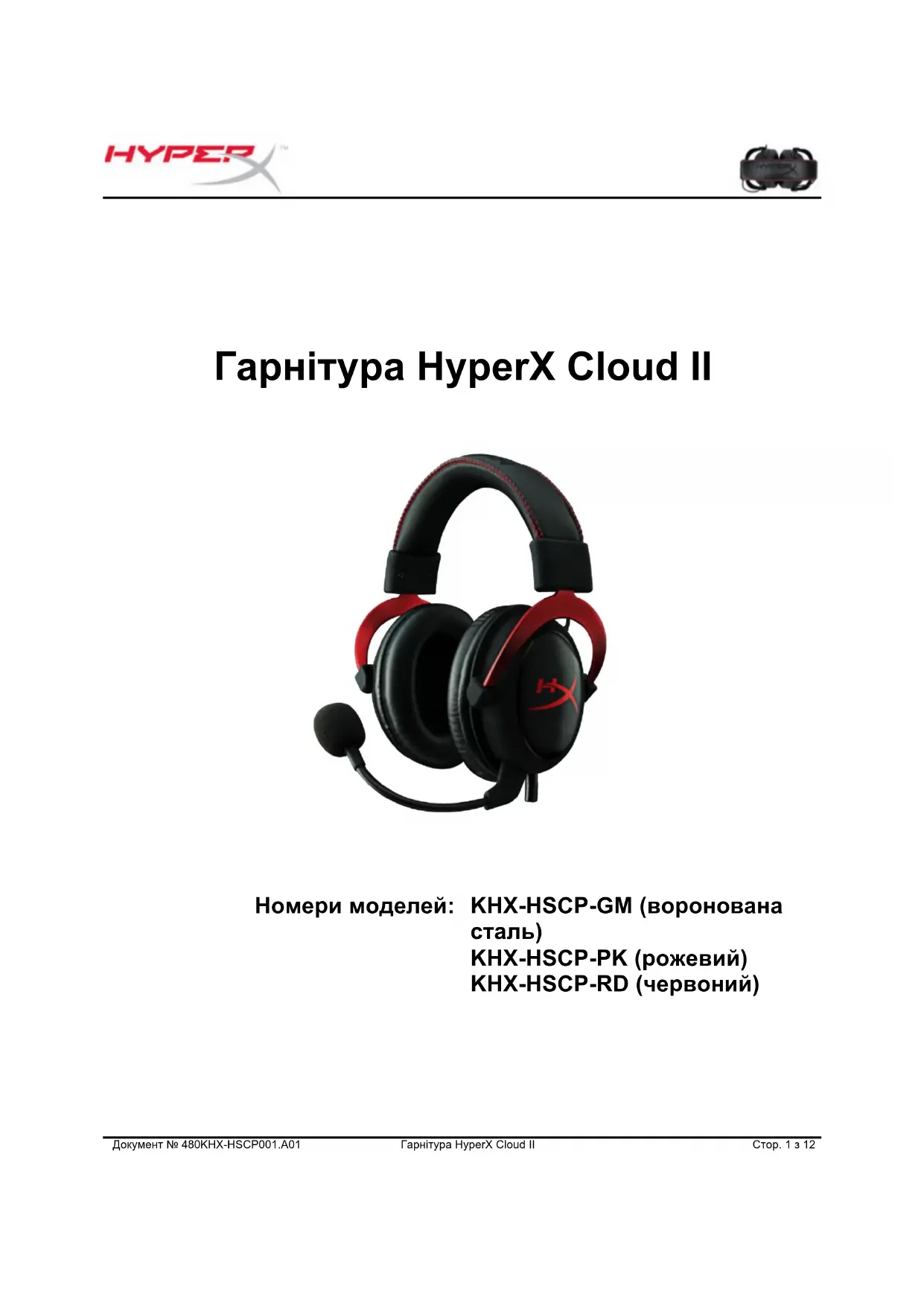

)Документ № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 1 з 12

Гарнітура HyperX Cloud II

KHX-HSCP-PK (рожевий) KHX-HSCP-RD (червоний)Документ № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 2 з 12

Оптимізована для професійного геймінгу, стильна гарнітура HyperX Cloud II (KHX-HSCP-xx) по єд ну є високоякісні навушники та мікрофон , створюючи чітке й прозор е з в у ч а н н я т а забезпеч у ючи комфорт під час тривалих ігрових сесій. Гарнітура оснащена регульованим м’яким наголов’ям зі штучної шкіри та має конструкцію із закрити ми «чашками» навушників для покращеної передачі басів і максимальної звукоізоляції. Гарнітура HyperX Cloud II відповідає вимогам Hi-Fi та має міцну конструкцію, що витр имає найнапруженішу гру; сумісна з планшетами та смартфонами.

• 1 гарнітура HyperX Cloud II

• 1 мікрофон, що можна зняти або під’єднати до гарнітури.

• 1 додатковий комплект велюрових амбушурів
• 1 блок керування USB

• 1 авіаадаптер для навушників

Вміст комплекту поставки

• 53-міліметровий динамік, що відповідає вимогам Hi-Fi, забезпечує д о с ко н а л и й зв у к.

• Діапазон частот 15 Гц – 25 кГц (навушники)

• Мікроф он, що мож н а швидко й ле гко під’єднати або від’єднати - під час прослуховування музики.

• Цілісна конструкція з алюмінію забезпечує міцність і витривалість.

• Надм’яке наголов’я та ущільнювач «чашок» навушників зі штучної шкіри.

• Конструкція із закритими «чашками» навушників для покращеної передачі басів й максимальної звукоізоляції.Документ № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 3 з 12

Технічні характеристики

• Тип випромінювача: динамічний, діаметр 53 мм, з неодимовими магнітами

• Принцип роботи: закритий

• Діапазон частот: 15 – 25 000 Гц (навушники)

• Номінальний імпеданс: 60 Ом на систему

• Номінальний рівень звукового тиску: 98 ±3 дБ

• Коефіцієнт гармонік: < 2%

• Максимальна потужність: 150 мВт

• Прилягання до вух: повнорозмірні

• Зменшення навколишнього шуму: ~20 дБа

• Маса з мікрофоном та кабелем: 320 г

• Довжина й тип кабелю: 1 м + подовжувальний кабель 2 м

• Інтерфей с п ід к л ю ч е н н я: с те р е о ф о н іч н и й м іні-штекер (3,5 мм)

• Тип датчика мікрофона: конденсаторний елекретний (зворотний тип)

• Принцип роботи: градієнт тиску

• Діаграма спрямованості: кардіоїда

• Джерело живлення: живлення AB

• Напруга живлення: 2 В

• Максимальний струм споживання: 0,5 мА

• Номінальний імпеданс: ≤2,2 кОм ±30%

• Напруга на розімкнутому виході при f = 1 кГц: 20 мВ/Па

• Діапазон частот: 50 –18 000 Гц (мікрофон)

• Коефіцієнт гармонік: 2% при f = 1 кГц

• Максимальний рівень звукового тиску: 105 дБ (коефіцієнт гармонік ≤ 1,0% при 1 кГц)

• Вихід мікрофона: -39 ±3 дБ

• Довжина мікрофона: 150 мм (разом із тримачем)

• Діаметр капсули: 6 ммДокумент № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 4 з 12

A. Наголов’я зі штучної шкіри з логотипом HyperX B. Алюмінієва дужка для регулювання наголов’я C. Під’єднаний кабель із 3,5- міліметровим вхідним штекером D. Конденсаторний мікрофон, що знімається, із регульованою

E. 3,5-міліметровий штекер F. Додатковий комплект амбушурів G. Кабель блока керування з USB- роз’ємом і блок керування (літера H) H. USB-блок керування гучністю з кнопкою об’ємного звуку 7.1

I. Авіаадаптер з 3,5-міліметровими

штекерами та виходом на навушникиДокумент № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 5 з 12

Використання без блока керування (пряме підключення) Під’єднайте гарнітуру безп ос ер ед нь о д о ко мп ’ют ер а, ігро во ї конс ол і чи інш о го п рис тр ою (телеф он а ч и пл а нш е та ), ос на щ ен о го 3,5-міліметровим роз’ємом для під’єднання аудіопристроїв.Документ № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 6 з 12

Використання з блоком керування Під’єднайте 3,5-міліметровий штекер гарнітури до вихідного роз’єму на USB-блоці керування. Потім під’єднайте USB-блок керування до комп’ютера за допомогою USB-роз’єму на кабелі блока

Робота з блоком керуванняДокумент № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 7 з 12 Щоб переконатися, що HyperX Cloud II є основним аудіопристроєм, виконайте наведені нижче дії. Для ОС Windows

1. Відкрийте елемент Control Panel (Панель

керування) та ви бер іть Hardware and Sound (Устаткув а нн я та зв ук), піс ля чого виберіть Sound (Звук).

2. Якщо HyperX 7.1 Audio не встановлено як

основний аудіопристрій, натисніть правою кнопкою цей елемент і виберіть у контекстному меню Set as Default Device (Встановити як основний пристрій). Біля основного аудіопристрою з’явиться зелена позначка. Рисунок 2. Контекстне меню для встановлення основного аудіопристрою. Виконайте ті самі дії для мікрофона гарнітури у вкладці Recording (Запис) (Відкрийте Control Panel (Панель керування) та виберіть розділ Sound

Рисунок 1. Control Panel (Панель керування). Рисунок 3. Основний аудіопристрій встановлено.Документ № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 8 з 12

Щоб переконатися, що HyperX Cloud II є основним аудіопристроєм, виконайте наведені нижче дії. Для комп’ютерів Mac

1. Відкрийте меню Apple і виберіть

System Preferences (Системні налаштування) з меню, що

2. У вікні System Preferences

(Систем ні н ал аштування ) на тис ніть піктограму Sound (Звук).

3. Натисніть вкладку Input (Вхідний

сигнал) і виберіть пристрій HyperX

7.1 Audio як основне джерело

вхідного сигналу. Натисніть вкладку Output (Вих ідн ий сигнал) і виберіть пристрій HyperX

7.1 Audio як основне джерело

вихідного сигналу. Рисунок 2. System Preferences (Системні налаштування).

Рисунок 3. Налаштування звуку.Документ № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 9 з 12

Використання з PlayStation

Для оптимального використання з PlayStation 4 (PS4®) від’єднайте штекер гарнітури від USB- блоку керування та під’єдна йте йо го безп осер ед ньо до ігрово го контр ол ера PS4, після чого виконайте наведені нижче дії.

1. Увімкніть ігрову консоль PS4.

2. Виберіть меню Settings (Налаштування).

3. Виділіть і виберіть пункт меню Devices (Пристрої).

4. Прокрутіть список униз до пункту Audio Devices (Аудіопри стр о ї) і вибе р іть йо го .

5. Виберіть Output to Headphones (Вихідний си гна л у на ву ш н ики ), а по тім All Audio

PlayStation 4 (USB-блок керування не потрібен)

HyperX Cloud II з PS4Документ № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 10 з 12

One Для використання гарнітури HyperX Cloud II з Xbox One потрібен адаптер Xbox One (продається окремо), який під’єднується до контролера Xbox One (на рисун ку н иж ч е). Оскільки цей адаптер має вбудовані елементи керування гучністю, потрібно від’єднати USB-блок керування з комплекту гарн ітури HyperX Cloud II та під’єднати її безпосередньо до контролера Xbox One.

Xbox One, потрібен адаптер контролера (Адапте р пр о да єт ьс я окр е мо ) (USB-блок керування не потрібен)

OneДокумент № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 11 з 12

Використання з мобільним пристроєм (телефоном або планшетом) Для використання гарнітури HyperX Cloud II з мобільним пристроєм, від’єднайте USB-блок керування та під ’єдна йте 3,5-міліметровий штекер гарнітури безпосередньо до роз’єму аудіо телефона або пла нше та.

Мобільний пристрій (телефон/планшет) USB-блок керування не потрібен)

Рисунок 1.14. Використання з мобільним пристроєм (телефоном або планшетом)Документ № 480KHX-HSCP001.A01 Гарнітура HyperX Cloud II Стор. 12 з 12

Використання з авіаадап т е р о м За потреби під’єднання гарнітур и Cloud II до авіаадаптера, ви не зможете використовувати USB-блок керування. Просто під’єднайте штекер гарнітури до авіаадаптера (входить у комплект поставки гарнітури) та під’єдн айте адаптер безпосередньо до роз’єму для адаптера, що розташований на зовнішньому або внутрішньому боці підлокітника сидіння.

Підключення до авіаадаптера

Гніздо для авіаадаптера на підлокітнику сидіння в літакуSố tài liệu 480KHX-HSCP001.A01 Tai nghe HyperX Cloud II Trang1 /12
