BSS 1.6 C - ножницы Fein - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BSS 1.6 C Fein

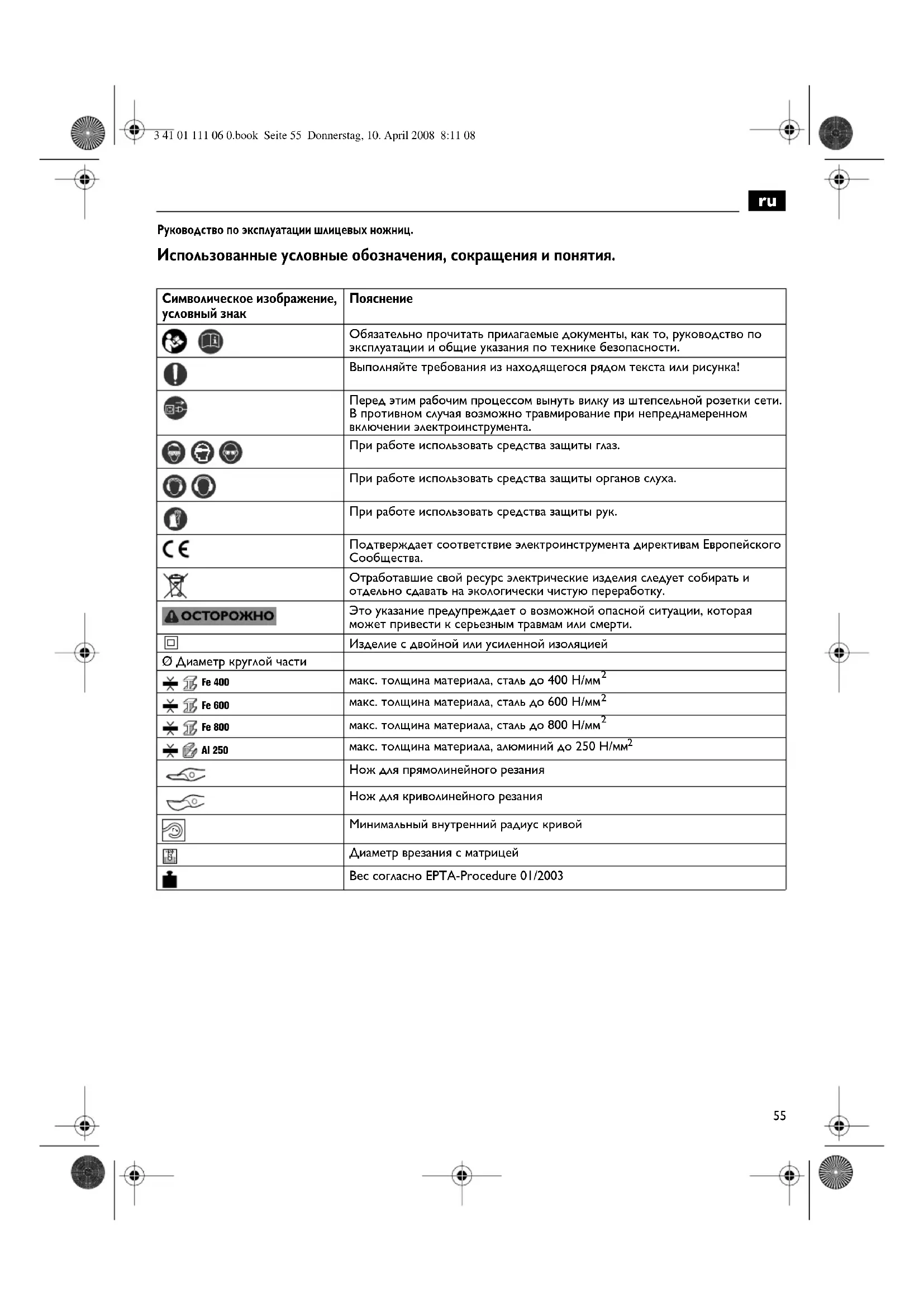

Руководство по эксплуатации шлицевых ножниц. Использованные условные обозначения, сокращения и понятия. Символическое изображение, условный знак

Обязательно прочитать прилагаемые документы, как то, руководство по эксплуатации и общие указания по технике безопасности. Выполняйте требования из находящегося рядом текста или рисунка! Перед этим рабочим процессом вынуть вилку из штепсельной розетки сети. В противном случая возможно травмирование при непреднамеренном включении электроинструмента. При работе использовать средства защиты глаз. При работе использовать средства защиты органов слуха. При работе использовать средства защиты рук. Подтверждает соответствие электроинструмента директивам Европейского Сообщества. Отработавшие свой ресурс электрические изделия следует собирать и отдельно сдавать на экологически чистую переработку. Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти. Изделие с двойной или усиленной изоляцией Ø Диаметр круглой части макс. толщина материала, сталь до 400 Н/мм

макс. толщина материала, сталь до 600 Н/мм

макс. толщина материала, сталь до 800 Н/мм

макс. толщина материала, алюминий до 250 Н/мм

Нож для прямолинейного резания Нож для криволинейного резания Минимальный внутренний радиус кривой Диаметр врезания с матрицей Вес согласно EPTA-Procedure 01/2003 Fe 400Fe 600Fe 800Al 250

Для Вашей безопасности. Прочтите все указания и инструкции по технике безопасности.

допущенные при соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Не применяйте настоящий электроинструмент, предварительно не изучив основательно и полностью не усвоив это руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 3 41 30 054 06 1). Сохраняйте названные документы для дальнейшего использования и приложите их к электроинструменту при его передаче другому лицу или при его продаже. Учитывайте также соответствующие национальные правила по охране труда. Специальные указания по технике безопасности. Применяйте защитные устройства. В зависимости от вида работ применяйте защитный щиток для лица или защитные очки. Применяйте средства защиты органов слуха. Защитные очки должны защищать Вас при различных работах от отбрасываемых осколков материала. Продолжительная высокая шумовая нагрузка может привести к потере слуха. Применяйте защитные перчатки. Горячая и острая стружка может привести к травмам. Содержите режущий инструмент в заточенном состоянии и в чистоте. Режущий инструмент с заточенными режущими кромками меньше заклинивает и лучше направляется. Закрепляйте обрабатываемую деталь. Закрепленная в зажимном устройстве деталь удерживается надежнее, чем в Вашей руке. Запрещается закреплять на электроинструменте таблички и обозначения с помощью винтов и заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Применять приклеиваемые

Не применяйте принадлежности, которые не были специально сконструированы изготовителем электроинструмента, или, на применение которых нет разрешения изготовителя. Безопасная эксплуатация не обеспечивается только тем, что принадлежности подходят к Вашему электроинструменту. Регулярно очищайте вентиляционные отверстия электроинструмента неметаллическим инструментом. Вентилятор двигателя затягивает пыль в корпус. Чрезмерное скоплении металлической пыли может стать причиной поражения электрическим током. Перед включением инструмента проверьте шнур присоединения сети и вилку на повреждения. Назначение электроинструмента: pучные шлицевые ножницы для профессионального применения с допущенными фирмой FEIN рабочими инструментами и принадлежностями в закрытых помещениях для резания листового металла, выполнения вырезов и криволинейных резов. Указания по пользованию. Подводите электроинструмент к детали только во включенном состоянии. Ведите электроинструмент равномерно и с легким нажимом в направлении реза. Слишком высокая скорость значительно сокращает срок службы рабочего инструмента. BSS 1.6 C: После начала резания паза делайте короткую паузу, оттянув электроинструмент от стружки при включенном моторе. Обрезайте длинную стружку. Не режьте листовой металл по местам сварки. Не режьте многослойные листы, которые превышают максимальную толщину материала.

единица измерения, международное обозначение единица измерения, русское обозначение

Частота ходов холостого хода

m/min м/мин Скорость резания

W Вт Потребляемая мощность

W Вт Отдаваемая мощность M… mm мм Диаметр метрической резьбы

dB дБ Уровень звуковой мощности

dB дБ Уровень звукового давления K… Недостоверность m/s

м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ,

Основные и производные единицы измерения Международной системы

Для увеличения срока службы ножей рекомендуется наносить смазочное средство вдоль запланированной линии реза: – для резания стальных листов: пластичную или жидкую смазку для резания., – для резания алюминия: керосин. Для внутреннего выреза необходимо предварительно высверлить отверстие с диаметром согласно техническим данным. Выключайте электроинструмент только после вывода инструмента из дорожки реза. Значительное увеличение усилия перемещения инструмента при меньшей производительности однозначно говорит об износе ножей. BSS 1.6, BSS 1.6 C: Не допускается затачивать нож и режущие губки. BSS 2.0: Нож и режущие губки могут быть заточены. BSS 2.0: Для стационарной эксплуатации электроинструмент можно зажать в тисках с защитными губками из алюминия или пластмассы. Зажимайте тиски с чувством так, чтобы рабочий инструмент крепко удерживался и не мог быть

Техобслуживание и сервисная служба. Регулярно продувайте снаружи через вентиляционные отверстия внутреннюю полость электроинструмента сухим сжатым воздухом. Каждый час проверяйте рабочий инструмент на

Поврежденный кабель питания электроинструмента должен быть заменен специально изготовленным кабелем, который можно получить через сервисную службу FEIN. При необходимости Вы можете самостоятельно заменить следующие части: Рабочий инструмент, Режущие губки Обязательная гарантия и дополнительная гарантия изготовителя. Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN. Комплект поставки Вашего электроинструмента может содержать только часть описанных или изображенных в настоящем руководстве по эксплуатации принадлежностей. Декларация соответствия. С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации. Охрана окружающей среды, утилизация. Упаковку, пришедшие в негодность электроинструменты и принадлежности следует утилизировать экологически чисто. 3 41 01 111 06 0.book Seite 57 Donnerstag, 10. April 2008 8:11 0858
