Producttype	Draagbare bandschaar
Merk	Fein
Model	BSS 1.6 C
Gebruik	Het snijden van plaatmateriaal, rechte en gebogen sneden met een zeer kleine straal, beschut tegen weersinvloeden
Snijcapaciteit staal (400 N/mm²)	1,6 mm
Snijcapaciteit aluminium (250 N/mm²)	2,0 mm
Aantal onbelaste slagen (n0)	Niet gespecificeerd
Gewicht (volgens EPTA 01/2003)	2,5 kg
Voeding	Netstroom (voedingskabel)
Dubbele isolatie	Ja
Snijtype	Recht en gebogen (minimale binnenstraal gespecificeerd)
Snijgereedschap	Snijbekken en mes (niet slijpbaar voor dit model)
Aanbevolen smering staal	Snijpasta of snijolie
Aanbevolen smering aluminium	Lampolie
Onderhoud	Regelmatig perslucht in de ventilatiesleuven blazen; controleer de gereedschapsslijtage om het uur
Vervangbare onderdelen door de gebruiker	Snijbekken
Voedingskabel	Moet worden vervangen door een speciale kabel die verkrijgbaar is bij de FEIN klantenservice
Veiligheid	Verplicht lezen van de instructies; draag een veiligheidsbril, handschoenen en gehoorbescherming
Garantie	In overeenstemming met de wettelijke voorschriften en de garantieverklaring van de fabrikant
Certificeringen	CE
Milieubescherming	Recycleren volgens de richtlijnen

Veelgestelde vragen - BSS 1.6 C Fein

Welke plaatdikte kan deze schaar knippen?

Voor staal tot 400 N/mm² is de maximale dikte 1,6 mm. Voor aluminium tot 250 N/mm² kan ze tot 2,0 mm knippen.

Kunnen de messen van de BSS 1.6 C worden geslepen?

Nee, noch de snijbekken noch het mes kunnen op dit model worden geslepen. Ze moeten bij slijtage worden vervangen.

Welke smering gebruiken voor staal en aluminium?

Voor staal gebruikt u snijpasta of snijolie. Voor aluminium gebruikt u lampolie.

Hoe vervang ik de snijbekken?

De snijbekken zijn door de gebruiker vervangbaar. Raadpleeg de handleiding voor de procedure. Zorg ervoor dat u het gereedschap loskoppelt voordat u ingrijpt.

Moet u beschermende uitrusting dragen?

Ja, het is verplicht een veiligheidsbril, handschoenen en gehoorbescherming te dragen om verwondingen te voorkomen.

Kan de schaar worden gebruikt op gelaste of gelaagde platen?

Nee, knip niet op lassen en vermijd gelaagde platen waarvan de totale dikte de maximale capaciteit van de machine overschrijdt.

Hoe reinigt u de ventilatiesleuven?

Gebruik droge perslucht om regelmatig de ventilatiesleuven door te blazen. Gebruik nooit metalen voorwerpen.

Wat zijn de tekenen van slijtage van de messen?

Een afname van de voedingssnelheid gepaard met een verhoogde duwkracht geeft aan dat de messen versleten zijn. Vervang ze onmiddellijk.

Kan ik niet-FEIN accessoires gebruiken?

Nee, gebruik uitsluitend door FEIN goedgekeurde accessoires. Een niet-goedgekeurd accessoire kan de veiligheid en prestaties in gevaar brengen.

Wat te doen bij een defecte voedingskabel?

De kabel moet worden vervangen door een speciale kabel die verkrijgbaar is bij de FEIN klantenservice. Repareer het niet zelf.

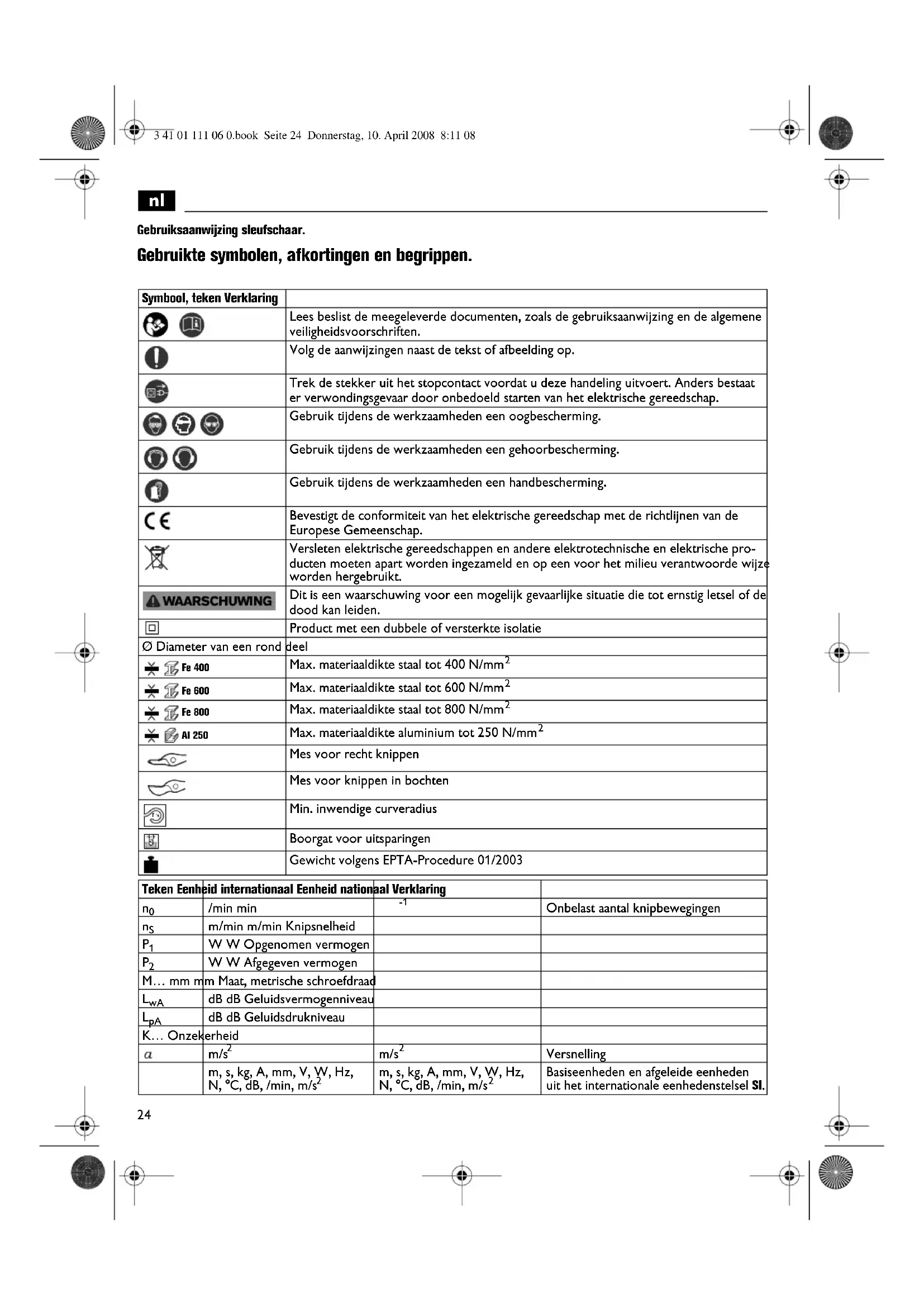

GEBRUIKSAANWIJZING BSS 1.6 C Fein

Gebruiksaanwijzing sleufschaar.

Gebruekte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemeneveiligheidsvoorschriften.
	Volg de aanwijzingen naast de tekst of afbeelding op.
	Trek de stekker uit het stopcontact voordat u deze handled uitvoert. Anders bestaater verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruikijdens de werkzaamheden een oogbescherming.
	Gebruikijdens de werkzaamheden een gehoorbescherming.
	Gebruikijdens de werkzaamheden een handbescherming.
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van deEuropese Gemeenschap.
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoorde wijzeworden hergebruikt.
WAARSCHUWING	Dit is een waarschuwing voor een möglichk gevaarlijke situatie die tot ernstig letsel of dedood kan leiden.
	Product met een dubbele of versterkke isolatie
Ø Diameter van een rond	deel
Fe 400	Max. materiaaldijke staal tot 400 N/mm2
Fe 600	Max. materiaaldijke staal tot 600 N/mm2
Fe 800	Max. materiaaldijke staal tot 800 N/mm2
AI 250	Max. materiaaldijke aluminium tot 250 N/mm2
	Mes voorrecht knippen
	Mes voor knippen in bochten
	Min. inwendige curveradius
	Boorgat voor uitsparingen
	Gewicht volgens EPTA-Procedure 01/2003

Teken Eenheid internationalaal Eenheid nationaal Verklaring
n0	/min min	-1	Onbelast aantal knipbewegingen
ns	m/min m/min Knipsnelheid
P1	W W Opgenomen vermogen
P2	W W Afgegeben vermogen
M... mm m	m Maat, metrische schroefdraad
LwA	dB dB Geluidsvermögensniveau
LpA	dB dB Geluidsdrukniveau
K... Onzekerheid
a	m/s2	m/s2	Versnelling
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2	Basiseenheden en afgeleide eenhedenuit het internationale eenhedenstelsel S.I.

nl

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voorschriften.

Als de waarschuwingen en

voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften" (document-

nummer 3 41 30 054 06 1) grondig heeft gelezen en volledig heeft begren. Bewaar deze documentatie voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in acht.

Bijzondere veiligheidsvoorschriften.

Gebruik veiligheidsuitrusting. Gebruik, afhankelijk van de toepassing, een gezichtsbescherming of veiligheidsbril.

Gebruik een gehoorbescheming. De veiligheidsbril moet geschikt zich om bij verzischende werkzaamheden weggeslingerde deeltjes af te waren. Een langdurig hoge geluidsbelasting kan tot gehoorverlies leiden.

Gebruik werkhandsschoenen. Hete en scherpe spanen kunnen tot verwondingen leiden.

Houd snijdende inzetgereedschappen scherp en schoon.

Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en..., gemakkelijker te geleiden.

Zet het werkstuk vast. Een in een spanvoorziening vastge-zet werkstuk worden steviger vastgehonden dan in uw hand.

Ermightenpleafjesofsymbolenophetelektrische gereedschapwordengeschroefdofgeniet.Een beschadigdesolatiebiedtgeenbeschermingtegeneenelektrische schok.Gebruik stickers.

Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeven. Een veilig gebruik is Niet alleen gevegen door het feit dat een toebehoren op uw elektrische gereed-schap past.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een Niet-metalen gereedschap. De motorventilator zuigt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische bevarenveroorzaken.

Controleer voor de ingebruinkneming de netaansluitkabel en de netstekker op beschadigingen.

Bestemming van het elektrische gereedschap:

handgevoerde sleufschaar voor professioneel gebruik met de door FEIN goedgekeurde inzetgereedschappen en toebehoren in een gegen weersinvloeden beschermde omgeving voor het knippen van metaalplaat, voor uitsparingen en nauwe bochten.

Bedieningsvoorschriften.

Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk.

Geleid het elektrische gereedschap gelijkmatig enlicht duwend in de kniprichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk.

BSS 1.6 C: Trek bij het inkippen het elektrische gereed-schap van de spaan los verwijl de motor loopt. Knip lange spanen af.

Knip geen metaalplaat op plaatsen waar de plank gelast is. Knip geen metaalplaat in lagen die samen de maximale materiaaldikte overschrijden.

Ter verlenging van de levensduur van de messen worden geadviseerd om langs de beoogde kniplijn een smeermiddel aan te brengen:

• voor het knippen van staalplaat: snijpasta of snijolie,
• voor het knippen van aluminium: petroleum.

Voor het knippen van een uitsparing moet er worden voorgeboard. Zie voor de diameter de technische geveens.

Schakel het elektrische gereedschap pasuit nadat u hetuit het knipspoort heeft getrokken.

Het teken voor versleten messen is een duidelijkke toename van de vereiste aandrukkracht en een geringewerksnelheid.

BSS 1.6, BSS 1.6 C: Mes en knipbekken können nicht worden geslepen.

BSS 2.0: Mes en knipbekken können worden geslepen.

BSS 2.0: Voor stationair bedrijf spans u het elektrische gereedschap in een bankschroef met beschermdelen van aluminium of kunststof. Draai de bankschroef op passende wijze vast, zodanig dat het inzetgereedschap stevig vastgehonden en Niet beschadigd worden.

Onderhoud en klantenservice.

Blaas regelmatig het inwendige van het elektrische gereedschap van buiten door de ventilatieopeningen met droge persluchtuit.

Controleer het inzetgereedschap elk uur op slijtage. Als de aansluitkabel van het elektrische gereedschap beschadigd is,要去的那一亰worden verwangen door een speciaal waarvoordedoelede aansluitkabel, die verkrijgbaar is bij de FEIN-klantenservice.

De volgende delen kunt u indien nodig zich vermvangen: Inzetgereedschappen, Knipbekken

Wettelijkke garantie en fabrieksgarantie.

De wettelijkke garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring.

Het is möglichk dat er bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.

nl

Conformiteitsverklaring.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de normatieve documents die op de LASTe pagina van deze gebruiksaanwijzing vermeld staan.

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
