MANUALE UTENTE BSS 1.6 C Fein

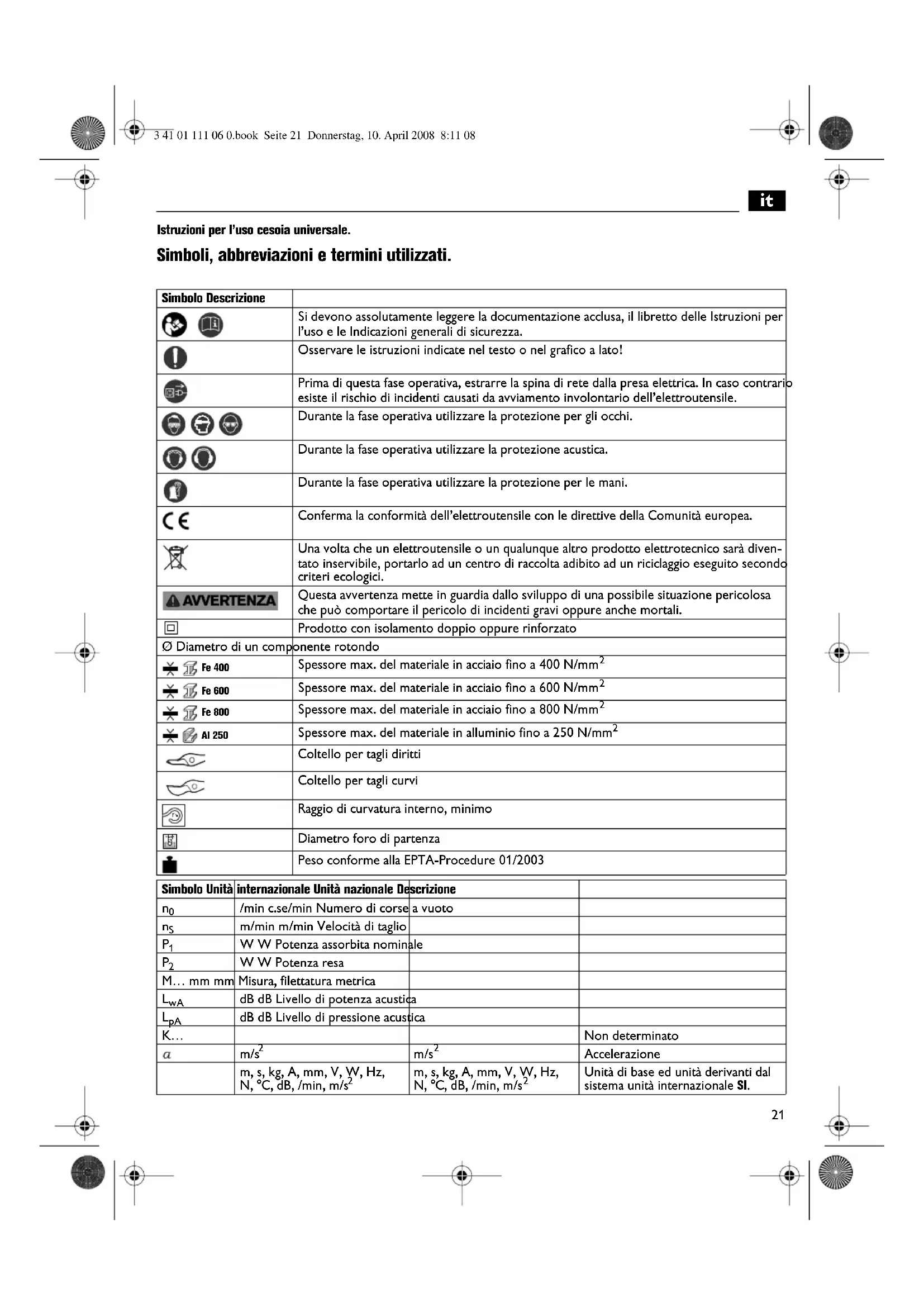

Istruzioni per l’uso cesoia universale. Simboli, abbreviazioni e termini utilizzati. Simbolo Descrizione Si devono assolutamente leggere la documentazione acclusa, il libretto delle Istruzioni per l’uso e le Indicazioni generali di sicurezza. Osservare le istruzioni indicate nel testo o nel grafico a lato! Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell’elettroutensile. Durante la fase operativa utilizzare la protezione per gli occhi. Durante la fase operativa utilizzare la protezione acustica. Durante la fase operativa utilizzare la protezione per le mani. Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diven- tato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. Prodotto con isolamento doppio oppure rinforzato Ø Diametro di un componente rotondo Spessore max. del materiale in acciaio fino a 400 N/mm

Spessore max. del materiale in acciaio fino a 600 N/mm

Spessore max. del materiale in acciaio fino a 800 N/mm

Spessore max. del materiale in alluminio fino a 250 N/mm

Coltello per tagli diritti Coltello per tagli curvi Raggio di curvatura interno, minimo Diametro foro di partenza Peso conforme alla EPTA-Procedure 01/2003 Simbolo Unità internazionale Unità nazionale Descrizione

/min c.se/min Numero di corse a vuoto

m/min m/min Velocità di taglio

W W Potenza assorbita nominale

W W Potenza resa M… mm mm Misura, filettatura metrica

dB dB Livello di potenza acustica

dB dB Livello di pressione acustica K… Non determinato m/s

Unità di base ed unità derivanti dal sistema unità internazionale SI. Fe 400 Fe 600 Fe 800 Al 250

Per la Vostra sicurezza. Leggere tutte le avvertenze di peri- colo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Non utilizzare questo elettroutensile prima di aver letto accuratamente le presenti istruzioni d’uso e le «Norme generali di sicurezza» allegate (Numero di documentazione 3 41 30 054 06 1) ed averle com- prese completamente. Conservare la documentazione indicata per un eventuale uso futuro e fornirla in dota- zione in caso di consegna o vendita dell’elettroutensile. Attenersi anche alle norme nazionali in vigore concer- nenti la sicurezza sul lavoro. Norme speciali di sicurezza. Utilizzare l’equipaggiamento di protezione. A seconda dell’applicazione in corso utilizzare la protezione del viso oppure gli occhiali di sicurezza. Portare sempre cuffie di protezione. Gli occhiali di protezione devono essere adatti a proteggere da particelle che nel corso di diversi tipi di lavori possono essere scaraventate per l’aria. Un carico acustico costantemente alto può comportare la perdita dell’udito. Utilizzare guanti di protezione. Trucioli incandescenti ed affilati possono causare lesioni. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano. È vietato applicare targhette e marchi sull’elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell’isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive. Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell’elettroutensile. Un funziona- mento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elet- troutensile. Pulire regolarmente le fessure di ventilazione dell’elettrou- tensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elet- trici. Prima della messa in funzione controllare il cavo di collega- mento alla rete e la spina di rete in caso di danneggiamenti. Utilizzo previsto per l’elettroutensile: cesoia universale utilizzata per impiego professionale con utensili da taglio ed accessori consigliati dalla FEIN in ambiente protetto dagli agenti atmosferici per il taglio di lamiere, per operazione di rifilatura e tagli con curvatura stretta. Istruzioni per l’uso. Condurre l’elettroutensile solamente acceso verso il pezzo in lavorazione. Guidare l’elettroutensile uniformemente e con una leg- gera spinta verso la direzione del taglio. Un avanzamento troppo veloce riduce la durata dei punzoni. BSS 1.6 C: Per le aperture interne togliere l’elettroutensile dal truciolo con motore in funzione. Tagliare trucioli più lunghi. Non tagliare lamiere sulle saldature. Non tagliare lamiere a più strati che superano lo spessore massimo del mate- riale. Per aumentare la durata dei coltelli da taglio si consiglia di applicare un lubrificante lungo la tracciatura di taglio: – per tagli in lamiera d’acciaio: Pasta da taglio o olio da taglio, – per tagli su alluminio: Petrolio. Per operazioni di taglio all’interno della lamiera è neces- sario praticare un foro di partenza, per il diametro vedi dati tecnici. Spegnere l’elettroutensile solo quando l’elettroutensile è stato estratto dalla traccia di taglio. L’indicazione per coltelli da taglio consumati è data dalla superiore forza di avanzamento necessaria per un minimo avanzamento durante le operazioni di taglio. BSS 1.6, BSS 1.6 C: Coltelli e placchette di taglio non sono riaffilabili. BSS 2.0: Coltelli e placchette di taglio possono essere riaf- filati. BSS 2.0: Per il funzionamento stazionario fissare l’elet- troutensile in una morsa utilizzando ganasce di prote- zione di alluminio oppure plastica. Serrare adeguatamente la morsa in modo che l’elettroutensile sia tenuto saldamente e non venga danneggiato. Manutenzione ed Assistenza Clienti. Insufflare regolarmente dall’esterno con aria compressa asciutta, attraverso le aperture di ventilazione, all’interno dell’elettroutensile. Controllare ogni ora d’esercizio lo stato di usura dell’accessorio. Se la conduttura d’allacciamento dell’elettroutensile è difettosa, deve essere sostituita attraverso una speciale conduttura d’allacciamento già appositamente predispo- sta e disponibile presso il Centro di Assistenza Clienti FEIN. In caso di necessità è possibile sostituire da soli le seguenti parti: Utensili ad innesto, Placchette di taglio 3 41 01 111 06 0.book Seite 22 Donnerstag, 10. April 2008 8:11 0823

Responsabilità per vizi e garanzia. La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l’immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN. Il volume di fornitura dell’elettroutensile in dotazione può comprendere anche soltanto una parte degli acces- sori descritti oppure illustrati in questo manuale delle Istruzioni per l’uso. Dichiarazione di conformità. Assumendone la piena responsabilità, la ditta FEIN dichiara che questo prodotto corrisponde ai documenti normativi riportati sull’ultima pagina delle presenti Istru- zioni per l’uso. Misure ecologiche, smaltimento. Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet- troutensili e gli accessori scartati. 3 41 01 111 06 0.book Seite 23 Donnerstag, 10. April 2008 8:11 0824
