Тип продукта	Автомагнитола
Бренд	Sony
Модель	CDXG1201U
Размеры (Д × В × Г)	178 × 50 × 177 мм
Вес	1,2 кг
Питание	12 В постоянного тока (отрицательная масса)
Номинальный ток	10 А
Максимальная выходная мощность	55 Вт × 4 (4 Ом)
Сопротивление динамиков	4 Ом - 8 Ом
FM-радиоприемник	87,5 - 108,0 МГц (Европа) / FM1/FM2: 87,5 - 108,0 МГц, FM3: 65 - 74 МГц (Россия)
MW-радиоприемник (СВ)	531 - 1602 кГц
LW-радиоприемник (ДВ)	153 - 279 кГц
CD-проигрыватель	CD, CD-R, CD-RW
Поддерживаемые аудиоформаты	MP3, WMA, FLAC
USB-порт	USB полная скорость, 500 мА (совместимость AOA 2.0, MSC, MTP)
Вход AUX	Мини-джек стерео
Управление с рулевого колеса	Да (проводное, программируемое)
Система RDS	AF, TA, PTY, CT, REGIONAL
Эквалайзер	10 полос: предустановки + пользовательский
Дисплей	Регулируемая яркость (10 уровней), функция диммера
Съемная передняя панель	Да, с противоугонной сигнализацией
Демонстрационный режим	Отключается через меню
Обслуживание	Чистка разъемов ватной палочкой
Предохранитель	10 А (проверьте значение на устройстве)
Комплект поставки	Кронштейн, защитный кожух, ключи для снятия, кабели

Часто задаваемые вопросы - CDXG1201U SONY

Как отключить демонстрационный режим (DEMO)?

Нажмите MENU, поверните регулятор для выбора GENERAL, затем SET DEMO. Выберите SET DEMO-OFF и подтвердите. Нажмите Назад дважды для возврата к нормальному отображению.

Как сбросить автомагнитолу?

Удерживайте кнопки DSPL и (Назад)/MODE более 2 секунд. Внимание: сброс удаляет настройки времени и некоторые сохраненные данные.

Как настроить часы?

Нажмите MENU, выберите GENERAL, затем SET CLOCK-ADJ. Поверните регулятор для настройки часов и минут, используйте SEEK +/- для переключения между полями. Нажмите MENU для подтверждения.

Что делать, если звук очень тихий или отсутствует?

Проверьте настройку FADER (баланс передних/задних динамиков) и уровень громкости устройства, а также подключенного устройства. При использовании внешнего усилителя убедитесь, что BEEP не отключен.

Как ловить радиостанции?

Нажмите SRC для выбора TUNER, затем MODE для выбора диапазона (FM1, FM2, FM3, MW или LW). Используйте SEEK +/- для автоматического поиска или удерживайте для ручного поиска.

Как подключить USB-устройство?

Уменьшите громкость, подключите USB-устройство к переднему USB-порту. Нажмите SRC для выбора USB. При необходимости настройте режим USB (ANDROID или MSC/MTP) в главном меню.

Как использовать кнопки на рулевом колесе?

В меню GENERAL установите STEERING, затем STR CONTROL на PRESET или CUSTOM. Для CUSTOM назначьте функции (SOURCE, ATT, VOL, SEEK) согласно инструкциям на экране.

Что делать, если диск не читается?

Протрите диск мягкой тканью от центра к краям. Проверьте, нет ли царапин или деформаций. Низкокачественные или незавершенные CD-R/CD-RW могут не читаться. Если проблема не устранена, устройство покажет сообщение об ошибке.

Как чистить разъемы передней панели?

Снимите переднюю панель, затем с помощью ватной палочки аккуратно протрите металлические разъемы. Не прикасайтесь к разъемам пальцами или металлическими предметами. Выключите зажигание перед чисткой.

Как обновить прошивку автомагнитолы?

Загрузите программу обновления с сайта поддержки Sony, сохраните на USB-накопитель. Подключите накопитель, затем в меню GENERAL перейдите в FIRMWARE и выберите FW UPDATE. Не выключайте зажигание во время обновления.

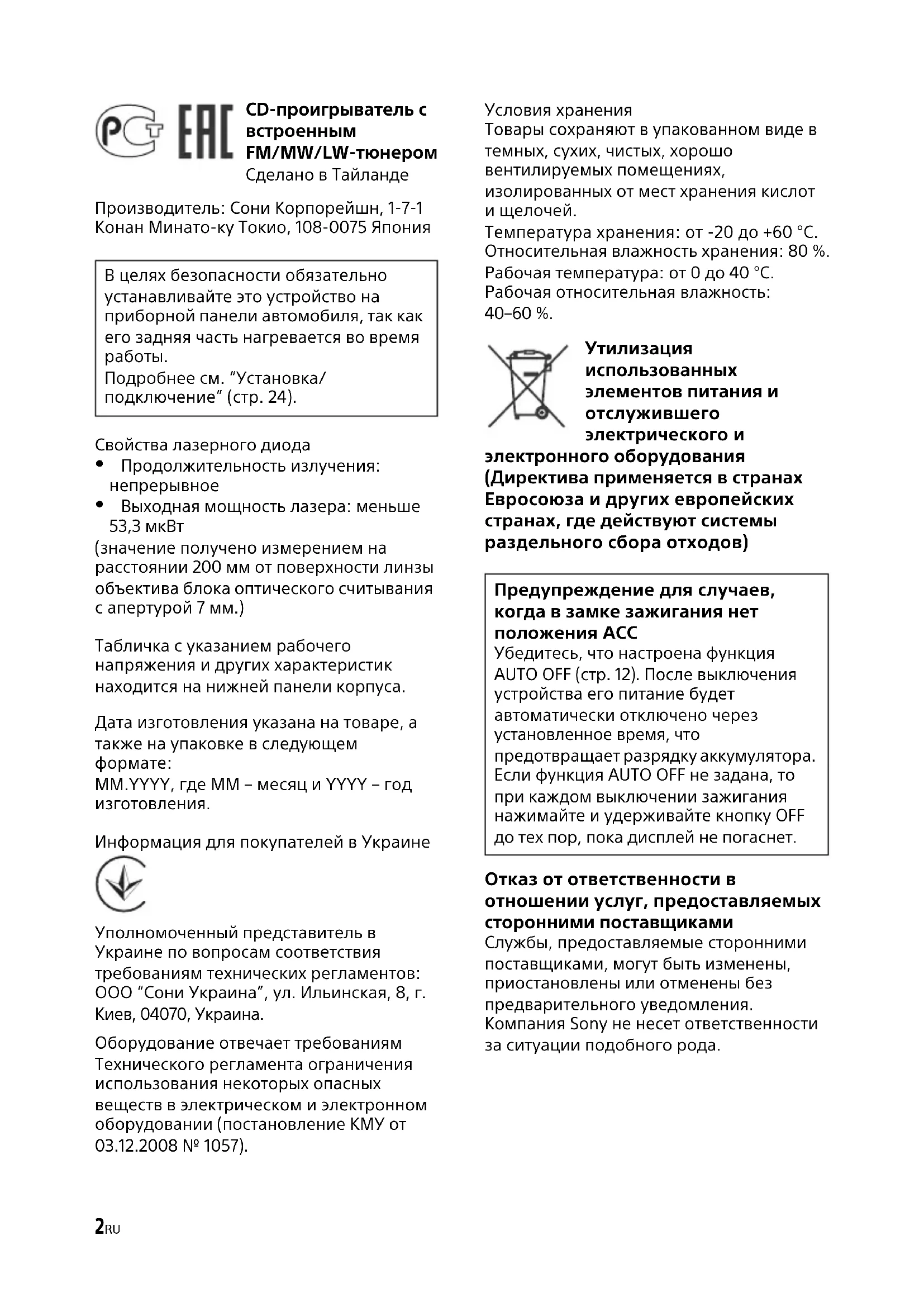

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDXG1201U SONY

ПОИСК И ВОСПРОИЗВЕДЕНИЕ КОМПОЗИЦИЙ 10

Параметры

Отмена режима DEMO 11

Основные операции настройки параметров 11

Настройка общих параметров (GENERAL) 12

Настройка звука (SOUND) 13

Настройка дисплея (DISPLAY) 14

Дополнительная информация

Обновление микропрограммы 15

Меры предосторожности 15

Уход за устройством 16

Технические характеристики 17

Поиск и устранение неисправностей 19

Сообщения 22

Установка/Подключение

Внимание! 24

Перечень деталей и установки 24

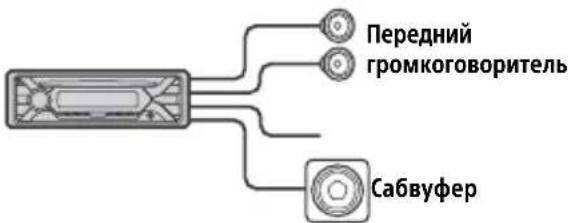

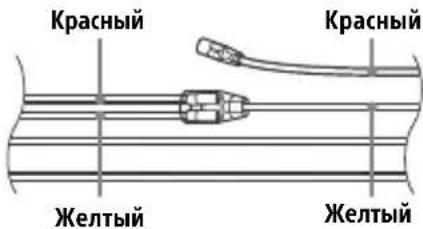

Подключение 25

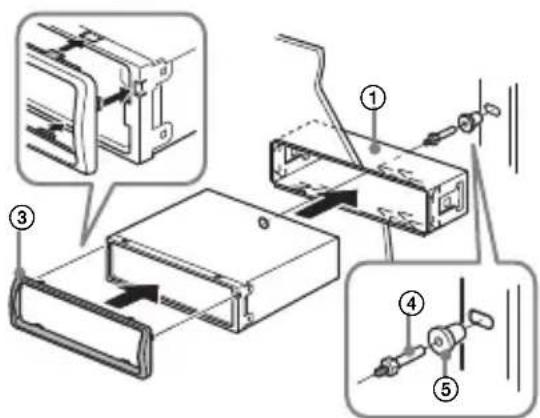

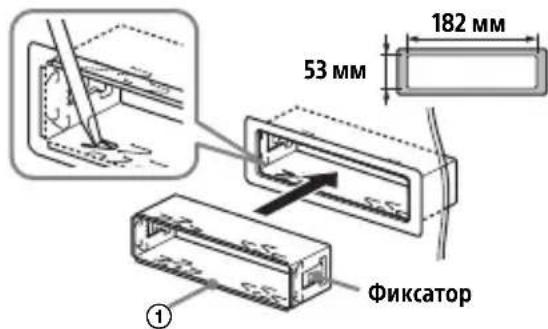

Установка. 27

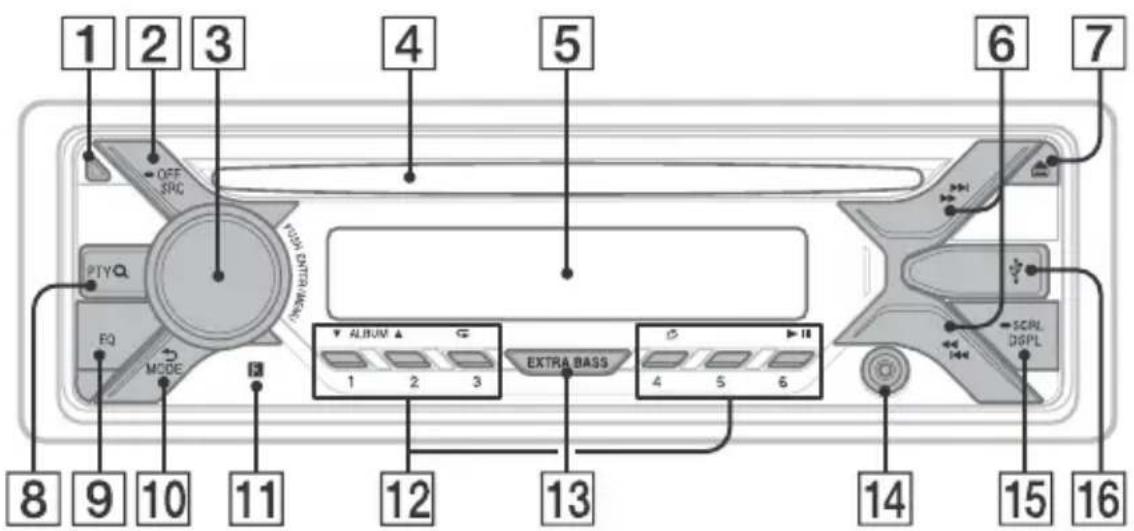

Справочник по деталям и органам управления

Основное устройство

1 Кнопка сброса передней панели 2 SRC (источник)

Включение питания.

Смена источника сигнала.

OFF

Нажмите и удерживайте в течение 1 секунды для выключения источника и отображения часов.

Нажмите и удерживайте более 2 секунд для выключения питания и дисплея.

3 Дисковый регулятор

Поворачивайте для регулировки громкости.

PUSH ENTER

Открытие выбранного пункта меню.

МЕНЮ

Вход в меню настройки.

4 Слот для дисков 5 Окно дисплея

6 S E E K - / + )

Автоматическая настройка на радиостанцию. Нажмите и удерживайте для настройки вручную.

1/1 (предыдущая/следующая) << / >> (ускоренная перемотка назад/ускоренная перемотка вперед)

7 (извлечь диск) 8 PTY (тип программы) Выбор типа программы (PTY) в RDS.

Подключение другого переносного аудиоустройства

1 Выключите переносное аудиоустройство. 2 Уменьшите громкость на аппарате. 3 Подключите переносное аудиоустройство ко входному гнезду AUX (мини-стереоразъему) на аппарате при помощи соединительного кабеля (не входит в комплект поставки)*

• Обязательно используйте разъем правильного типа.

4 Нажимая кнопку SRC, выберите [AUX].

Выравнивание уровня громкости подключенного устройства с другими источниками

Запустите воспроизведение на переносном аудиоустройстве с умеренной громкостью и установите на аппарате обычную громкость прослушивания. Нажмите кнопку MENU, затем выберите [Sound] → [SET AUX VOL] (стр.14).

Прослушивание радио

Прослушивание радио

Для прослушивания радио нажмите кнопку SRC и выберите [TUNER].

Автоматическое сохранение (BTM)

1 Нажмите кнопку MODE, измените диапазон (FM1, FM2, FM3, MW или LW). 2 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET BTM], затем нажмите дисковый регулятор. Радиостанции закрепляются за номерными кнопками и сохраняются в памяти устройства в порядке частот.

Настройка

1 Нажмите кнопку MODE, измените диапазон (FM1, FM2, FM3, MW или LW). 2 Выполните настройку. Нажимая и удерживая кнопку SEEK +/-, найдите приблизительную частоту, затем нажмите кнопку SEEK +/- несколько раз для точной настройки на нижнюю частоту.

Для автоматической настройки

Нажмите кнопку SEEK +/-

Понск остановится, когда устройство найдёт радиостанцию.

Сохранение вручную

1 Во время приема радиостанции, которую необходимо сохранить, нажмите и удерживайте номерную кнопку (1-6), пока не появится индикация [MEM].

Прием радиостанций, сохраненных в памяти

1 Выберите диапазон, затем нажмите номерную кнопку (1-6).

Системы радиоданных (RDS)

Установка альтернативных частот (AF) и сообщений о текущей ситуации на дорогах (TA)

Функция AF выполняет постоянную перенастройку радиостанций, имеющих самый сильный сигнал в сети, а функция TA обеспечивает приём сообщений о текущей ситуации на дорогах, если их приём возможен.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET AF/TA], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] или [SET AF/TA-OFF], затем нажмите дисковый регулятор.

Можно выполнить предварительную настройку станции с параметрами AF/TA. Задайте AF/TA, затем сохраните станцию с помощью RDS или вручную. При выполнении предварительной настройки вручную можно также сохранить станцию без RDS.

Для приёма экстренных сообщений при включении AF или TA экстренные сообщения будут автоматически прерывать текущее вещание.

Для установки громкости во время приёма сообщений о текущей ситуации на дорогах

Уровень громкости будет сохранён в памяти для последующего приёма таких сообщений, независимо от обычного уровня громкости.

Для прослушивания одной региональной программы (REGIONAL)

Когда функции AF и REGIONAL включены, устройство не будет переключаться на другую региональную станцию с более сильной частотой. При выезде за пределы зоны приёма определённой региональной программы установите параметр [SET REG-OFF] в меню настройки [GENERAL] во время приёма FM-радиостанции (стр. 13). Эта функция не работает в Великобритании и некоторых других регионах.

Функция местной привязки (только для Великобритании)

Эта функция позволяет настраиваться на волну других местных станций в данном районе, даже если они не занесены в память приёмника под номерными кнопками. Во время приёма в диапазоне FM нажмите номерную кнопку (1-6), для которой запрограммирована местная станция. Не более чем через 5 секунд ещё раз нажмите номерную кнопку местной станции. Повторяйте процедуру, пока не будет найдена местная радиостанция.

Выбор типов программ (PTY)

1 Нажмите PTY во время приёма в диапазоне FM. 2 Поворачивайте дисковый регулятор, пока не отобразится требуемый тип программы, затем нажмите дисковый регулятор. Устройство начнёт поиск станции, передающей программу выбранного типа.

Тип программы

NEWS (Новости), AFFAIRS (Текущие события), INFO (Информация), SPORT (Спорт), EDUCATE (Образование), DRAMA (Радиоспектакли), CULTURE (Культура), SCIENCE (Наука), VARIORED (Разное), POP M (Поп-музыка), ROCK M (Рок-музыка), EASY M (Умеренная музыка), LIGHT M (Лёгкая классика), CLASSICS (Классика), OTHER M (Другие жанры музыки), WEATHER (Погода), FINANCE (Финансы), CHILDREN (Детские программы), SOCIAL A (Общественная жизнь), RELIGION (Религия), PHONE IN (Звонки в прямом эфире), TRAVEL (Путешествия), LEISURE (Досуг), JAZZ (Джазовая музыка), COUNTRY (Кантри), NATION M (Национальная музыка), OLDIES (Старые шлягеры), FOLK M (Фолк), DOCUMENT (Документальные репортажи)

Данные CT, передаваемые с сигналами RDS, используются для установки часов устройства.

Установите [SET CT-ON] в положение [GENERAL] (стр. 13).

Воспроизведение

Воспроизведение диска

1 Вставьте диск (этикеткой вверх).

Воспроизведение начнется автоматически.

Воспроизведение устройства USB

Могут использоваться устройства USB* типа AOA (Android Open Accessory) 2.0, MSC (запоминающее устройство большой емкости) и MTP (протокол передачи мультимедиа), совместимые со стандартом USB. В зависимости от типа используемого устройства USB на аппарате можно выбрать режим Android или MSC/MTP.

Для некоторых моделей цифровых плееров или смартфонов с ОС Android может потребоваться режим MTP.

• Например, флеш-накопитель USB, цифровой плеер, смартфон с ОС Android.

Примечания

- Для получения подробных сведений о совместимости устройства USB посетите веб-сайт поддержки, указанный на задней стороне обложки. - Смартфоны с установленной ОС Android 4.1 или более поздней версии поддерживают Android Open Accessory 2.0 (AOA 2.0). Однако некоторые смартфоны могут не полностью поддерживать AOA 2.0, даже если установлена ОС Android 4.1 или более поздняя версия. Для получения подробных сведений о совместимости вашего смартфона с ОС Android посетите веб-сайт поддержки, указанный на задней стороне обложки.

Воспроизведение перечисленных ниже файлов не поддерживается. MP3/WMA/FLAC:

• файлы, защищенные авторскими правами; - файлы DRM (управление цифровыми правами); - многоканальные звуковые файлы. MP3/WMA: - файлы, сжатые без потери данных

Перед установкой соединения выберите режим USB (режим Android или MSC/MTP) в зависимости от типа используемого устройства USB (стр. 13).

1 Подключите устройство USB к порту USB (стр. 6).

Начнется воспроизведение.

Если устройство уже подключено, для запуска воспроизведения нажмите кнопку SRC, чтобы выбрать [USB].

2 Отрегулируйте громкость на данном устройстве.

Для удаления устройства.

Для выхода из режима QuickBrowZer

Нажмите кнопку (Обзор).

Поиск с пропуском элементов (режим поиска)

Недоступно, если подключено устройство USB в режиме Android.

1 Нажмите кнопку (Обзор). 2 Нажмите кнопку SEEK+. 3 Поверните дисковый регулятор, чтобы выбрать элемент. Переход в списке выполняется шагами по 10% от общего количества элементов списка. 4 Нажмите кнопку ENTER для возврата в режим Quick-BrowZer. Появится выбранный элемент. 5 Поворачивая дисковый регулятор, выберите требуемый элемент, а затем нажмите дисковый регулятор. Начнется воспроизведение.

Параметры

Отмена режима DEMO

Можно выйти из демонстрационного режима, который запускается при отключении источника, и отображать часы.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET DEMO], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET DEMO-OFF], а затем нажмите дисковый регулятор. Настройка завершена. 4 Дважды нажмите кнопку (Назад).

Дисплей вернется в режим обычного воспроизведения.

Основные операции настройки параметров

Настройка элементов выполняется по таким категориям: Общая настройка (GENERAL), Настройка звука (SOUND), Настройка дисплея (DISPLAY).

1. Нажмите кнопку MENU. 2. Поворачивая дисковый регулятор, выберите категорию настройки, а затем нажмите дисковый регулятор. Настраиваемые элементы отличаются в зависимости от источника и параметров. 3. Поворачивая дисковый регулятор, выберите параметры, а затем нажмите дисковый регулятор.

Для возврата к предыдущему дисплею

Нажмите кнопку (База).

Настройка общих параметров (GENERAL)

AREA

Установка страны/региона, где будет использоваться устройство: [EUROPE], [RUSSIA].

При изменении текущего региона или страны устройство перезагрузится, после чего на дисплее отобразятся часы.

（Доступно только при выключенном источнике, когда отображаются часы.)

DEMO (демонстрация)

Включение режима демонстрации: [ON], [OFF].

(Доступно только когда выбран источник USB.)

CT (Время в часах)

(Доступно только когда выбран источник AUX.)

Настройка дисплея (DISPLAY)

ДИММЕР

Используется для изменения яркости дисплея: [ON], [OFF], [CLK].

Чтобы эта функция была активна только в течение определённого времени, выберите [CLK], а затем задайте время начала и окончания.

- Чтобы задать яркость при включённом диммере: Установите для [DIMMER] значение [ON] и отрегулируйте [BRIGHTNESS].

- Чтобы задать яркость при выключенном диммере: Установите для [DIMMER] значение [OFF] и отрегулируйте [BRIGHTNESS].

Настройка яркости сохраняется и применяется при включении или выключении диммера.

ЯРКОСТЬ

Регулировка яркости дисплея. Настраиваемый диапазон уровней яркости: [1]-[10].

SND SYNC (синхронизация по звуку)

Включение синхронизации подсветки со звуком: [ON], [OFF].

Дополнительная информация

Обновление микропрограммы

Чтобы обновить микропрограмму, перейдите на веб-сайт технической поддержки, указанный на задней обложке, а затем следуйте указаниям в интернете.

Примечания

- Для обновления микропрограммы требуется устройство USB (не входит в комплект поставки). Сохраните программу обновления на устройстве USB, подключите его к порту USB и выполните обновление. - Обновление микропрограммы занимает несколько минут. Во время обновления не поворачивайте выключатель, не запирайте его в положение OFF и не отсоединяйте используемое устройство USB.

Меры предосторожности

• Если автомобиль был припаркован в солнечном месте, не включайте устройство до тех пор, пока оно не остынет. Не оставляйте переднюю панель или переносные аудиоустройства внутри автомобиля, поскольку высокая температура в результате воздействия прямых солнечных лучей может привести к их повреждению.
• При работе устройства автоматически выдвигается антенна с электрическим приводом.

Конденсация влаги

При конденсации влаги внутри устройства извлеките диск и подождите примерно час, пока влага не испарится. В противном случае возможны сбои при работе устройства.

Для поддержания высокого качества звука

Примечания относительно дисков CD-R/CD-RW

• Если диск Multi-Session начинается с сессии CD-DA, он распознается как диск CD-DA, и другие сессии не воспроизводятся. -Диски, которые это устройство не может воспроизводить:

-CD-R/CD-RW с плохим качеством записи; -CD-R/CD-RW, записанные на несовместимом записывающем устройстве; - CD-R/CD-RW, которые неправильно финализированы; -CD-R/CD-RW, записанные отличным от музыкального формата CD или формата MP3, соответствующего ISO9660 Level 1/ Level 2, Joliet/Romeo или Multi-Session.

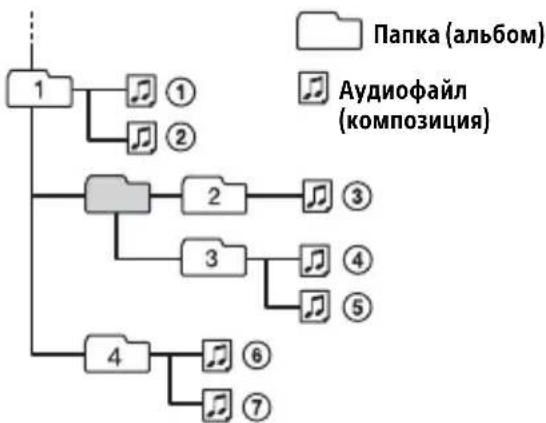

Порядок воспроизведения аудиозаписей

В случае возникновения вопросов или проблем, касающихся данного устройства, которые не описаны в этом руководстве, обратитесь к ближайшему дилеру Sony.

Уход за устройством

Чистка контактов

Возможно, устройство не будет работать надежным образом из-за загрязнения контактов, служащих для соединения передней панели с устройством. Во избежание этого отсоедините переднюю панель (стр.5) и протрите контакты ватным тампоном. Не прикладывайте излишних усилий. В противном случае можно повредить контакты.

Примечания

Перед чисткой обязательно выключите зажигание и выньте ключ из выключателя зажигания. Никогда не прикасайтесь к контактам пальцами или металлическими предметами.

Технические

Характеристики

Тюнер

FM

Диапазон настройки:

Для параметра [AREA] задано

Значение [EUROPE]:

87,5 МГц - 108,0 МГц

Для параметра [AREA] задано

Значение [RUSSIA]:

FM1/FM2: 87,5 МГц - 108,0 МГц (с шагом 50 кГц)

FM3: 65 МГц - 74 МГц (с шагом 30 кГц)

Антенное гнездо:

Разъем внешней антенны

Резонансная частота:

Для параметра [AREA] задано

значение [EUROPE]:

Диапазон воспроизводимых частот: 10 Гц - 20000 Гц

Низкочастотная и высокочастотная детонация: ниже уровня обнаружения

Максимальное количество (только для CD-R/CD-RW):

• папок (альбомов): 150 (включая корневую папку);

файлов (композиций) и папок: 300 (может быть менее 300, если названия папок/файлов состоят из большого числа символов);

• Отображаемых символов в названии папки/файла: 32 (Joliet)/64 (Romeo).

Совместимые кодеки: MP3 (.mp3) WMA (.wma)

Проигрыватель USB

Дилеру для получения подробной

информации.

Конструкция и характеристики могут

изменяться без предварительного

Уведомления.

Авторские права

Windows Media является товарным знаком

знак NIN зарегистрированный

товарный знак корпорации Microsoft

Corporation в США и других странах.

Данное издание защищено

определёнными правами

интеллектуальной собственности

Лицензии Корпорации Microsoft или

авторизованного представительства

Корпорации Microsoft запрещено.

Лицензия на технологию звуковой

копировки MPEG Layer-3 и патенты

получены от Fraunhofer IIS и Thomson.

Android является товарным знаком

корпорации Google Inc.

libFLAC

Авторское право (C) 2000-2009 г. Джош Коалсон

Коалсон

Авторское право (C) 2011-2013 гг. Xiph.Org Foundation.

Распространение и использование в

исходных и двоичных формах с

изменениями без их разрешения при

выполнении следующих условий:

- в распространяемом исходном коде

должно сохраняться указанное выше

уведомление об авторских правах,

данный список условий и следующее

условие.

Заявление об отказе от гарантии.

Распространяемые в виде

файлы должны сохранить указанное

выше уведомление об авторских

правах. Данный список условий и

следующее заявление об отказе от

гарантии в документации и/или других

материалах, предоставляемых с

распространяемым пакетом.

Имена участников Фонда Xiph.org Foundation нельзя использовать для поощрения или продвижения продуктов, созданных на основе этого программного обеспечения, без предварительного письменного разрешения.

Данное программное обеспечение предоставляется держателям авторских прав и участникам «как есть». При этом не предоставляются никакие гарантии, явные или подразумеваемые, в том числе подразумеваемые гарантии коммерческой пригодности и пригодности для определённой цели. Ни при каких обстоятельствах фонд или участник не будут нести ответственность за любые прямые, косвенные, случайные, специальные, штрафные или последующие убытки (в том числе приобретение товаров или услуг для замены, потерю данных или прибыли, прерывание деятельности), возникшие по любой причине, и за любые обязательства, как контрактные, строгие или деликтные (включая халатность и т.д.), которые возникли при использовании этого программного обеспечения, даже если было сообщено о возможности такого ущерба.

Поиск и устранение неисправностей

Приведенный ниже проверенный перечень поможет устранить большинство проблем, которые могут возникнуть при эксплуатации устройства. Перед ознакомлением с нижеприведенной таблицей обратитесь к разделам по подключению и эксплуатации устройства. Для получения дополнительных сведений о применении предохранителя, а также извлечении устройства из приборной панели см. "Установка/Подключение" (стр.24). Если неполадку не удалось устранить, посетите веб-сайт поддержки, указанный на задней стороне обложки.

Информация

Звук отсутствует или очень тихий.

→ Регулятор громкости [FADER] не установлен для систем с 2 громкоговорителями. → Очень низкий уровень громкости данного устройства и/или подключенного устройства. - Увеличьте громкость данного устройства и подключенного устройства.

Для ворсистых файлов MP3/WMA требуется больше времени, чем для других файлов.

Может потребоваться больше времени для воспроизведения следующих дисков:

-Диск, записанный с использованием сложной разветвленной структуры папок; -Диск, записанный в формате Multi Session; -Диск, на который можно записывать данные.

Звук прерывается.

→Диск загрязнен или поврежден.

Воспроизведение с устройства USB

Невозможно воспроизвести данные с использованием концентратора USB.

→ На данном устройстве невозможно распознавание устройств USB, подключенных через концентратор USB.

Устройство USB требует больше времени для воспроизведения.

→ Устройство USB содержит файлы со сложной разветвленной структурой папок.

Прерывистый звук.

→ Звук может быть прерывистым при высокой скорости передачи данных. В некоторых случаях воспроизведение файлов с DRM (управление цифровыми правами) невозможно.

Не удается воспроизвести аудиофайл.

→ Устройства USB, отформатированные с помощью файловых систем, отличных от FAT16 или FAT32, не поддерживаются.*

Данное устройство поддерживает форматы файловой системы FAT16 и FAT32, однако некоторые устройства USB могут не поддерживать все эти форматы файловой системы FAT. Для получения подробной информации см. инструкцию по эксплуатации конкретного устройства USB или свяжитесь с производителем.

Не удается выполнить операции пропуска альбома, пропуска элементов (режим перехода) и поиска композиции по названию (QuickBrowZer).

→ Эти операции недоступны, если подключено устройство USB в режиме Android. -Для параметра [USB MODE] установите значение [MSC/MTP] (стр.13). → На устройстве задан неверный режим USB. - Убедитесь, что в качестве режима USB на устройстве задан режим MSC/MTP.

В режиме Android звук с аппарата не воспроизводится.

Когда аппарат находится в режиме Android, звук воспроизводится только со смартфона с ОС Android.

-Поверьте состояние воспроизведения на смартфоне с ОС Android. -В зависимости от смартфона с ОС Android возможны проблемы с воспроизведением.

Сообщения

Во время работы устройства могут отображаться следующие сообщения.

Примечания по работе с пультом дистанционного управления

ERROR: Во время регистрации функции произошла ошибка.

→ Выполните регистрацию снова, начиная с той функции, где произошла ошибка (стр.12).

TIMEOUT: процедура регистрации не выполнена вследствие превышения лимита времени. →Процедуру регистрации необходимо завершить, пока мигает [REGISTER] (около 6 секунд) (стр.12).

Если в результате предлагаемых действий не удастся устранить неполадку, обратитесь к ближайшему дилеру Sony. Если устройство сдаётся в ремонт и в случае какой-либо неполадки, возникшей при воспроизведении диска CD, необходимо иметь при себе компакт-диск, при воспроизведении которого обнаружилась неисправность.

Установка/Подключение

Внимание!

• Проведите все заземляющие провода к общей точке заземления.
• Не допускайте попадания проводов под винты или между подвижными деталями (например, между направляющими сидений). Во избежание короткого замыкания перед установкой соединений выключите зажигание автомобиля.
• Сначала подсоедините провода питания к устройству и громкоговорителям, а затем - к контактам внешнего источника питания. В целях безопасности обязательно изолируйте все свободные неподсоединенные провода электроизоляционной лентой.

1	Задни ГROMKOВОРИТЕЛ (праын)	⊕	Фиюл eTOвий
2			Фиюл eTOвий/c черны m полockамn
3	Передни ГROMKOВОРИТЕ (праын)	⊕	Серbl
4			Серbl/c черны m полockамn
5	Передни ГROMKOВОРИТЕ (певи)	⊕	Бeльni
6			Бeльni/c черны m полockамn
7	Задни ГROMKOВОРИТЕ (певи)	⊕	Зеленni
8			Зеленni/c черны m полockамn

К разъему электропитания автомобиля

12	Источник бесnéреюного эльекторитуниу	Желтын
13	Антона с эльекторивождом/ уразавлике услитейам мошносту (REM OUT)	Синий/c белови посами

15	ИМпуньсны Источник эльекторитуни	Красны
16	Зазemлени черны

Простое подключение сабвуфера

Сабвуфер можно использовать без усилителя мощности, если подключить его к кабелю заднего громкоговорителя.

Примечания

Требуется подготовка кабелей задних громкоговорителей. Во избежание повреждений используйте сабвуфер с полным сопротивлением 4 Ом - 8 Ом и соответствующей предельно допустимой мощностью.

Подсоединение для проверки памяти

Когда к устройству подсоединены провода питания, блок памяти будет постоянно получать питание, даже при выключенном зажигании.

Подключение громкоговорителей

Перед подключением громкоговорителей выключите устройство. Во избежание повреждений используйте громкоговорители с полным сопротивлением 4 Ом - 8 Ом и соответствующей предельно допустимой мощностью.

Схема подключения питания

Проверьте разъем подключения вспомогательного питания автомобиля и правильно распределите соединительные провода (в зависимости от типа автомобиля).

Разъем подключения вспомогательного питания

Схема подключения клемм

12	Истонник бесnéреюного эльектpondотанья	Желтый
15	И мениctalный Истонник эльектpondотанья	Красный

12	Импуньсны NGTOUHнК электponитаня	Жeльный
15	NGTOUHнK бесnépeбойнoro электponитаня	Кpacнный

Если в автомобиле нет положения СС

После проверки соответствия соединений и проводов внешнего источника электропитания подключите устройство к автомобильному контроллеру электропитания. В случае возникновения каких-либо вопросов или проблем, связанных с подключением устройства, которые не рассматриваются настоящим руководством, обратитесь за советом к дилеру автомобильной фирмы.

Использование проводного пульта дистанционного управления

1. Чтобы активировать проводной пульт дистанционного управления, установите для [STR CONTROL] в [SET STEERING] значение [PRESET] (стр. 12).

Установка

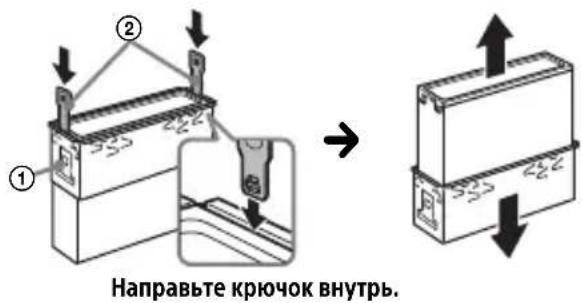

Отсоединение защитной манжеты и кронштейна

Перед монтажом устройства отсоедините защитную манжету ③ и кронштейн ① от устройства.

Захватите оба края защитной манжеты ③, а затем вытащите ее.

2. Вставьте оба ключа для демонтажа ② до упора, потяните кронштейн ① вниз, а затем потяните устройство вверх, чтобы отсоединить его.

Установка устройства в приборную панель

Предустановкой убедитесь, что фиксаторы с обеих сторон кронштейна ① согнуты внутрь на 2 мм.

1. Установите кронштейн ① в приборную панель, затем выгните выступы наружу, чтобы обеспечить плотную фиксацию.

2. Прикрепите устройство к кронштейну ①, затем вставьте защитную манжету ③.

Применение

• Если фиксаторы не согнуть или не вынуть наружу, устройство не будет установлено надежным образом и может выпасть.
• Убедитесь, что 4 фиксатора на защитной машинете ③ надлежащим образом вставлены в отверстия, имеющиеся в устройстве.

Снятие и установка передней панели

Проводные соединения. В разделе "Снятие передней панели" (стр.5).

Перезагрузка устройства

Подключения/Установка

Внимание! 23

Подключение устройства USB

Измените громкость сигнала на устройстве. 2Подключите устройство USB к данному устройству.

Подключение другого портативного аудиоустройства

1 Включите портативное аудиоустройство. 2 Измените громкость сигнала на устройстве. 3Подключите портативное аудиоустройство к входному гнезду AUX (стерео мини-гнездо) на устройстве с помощью соединительного шнура (не входит в комплект поставки)

• Обязательно используйте штекер прямого типа.

4 Нажимая кнопку SRC, выберите пункт [AUX].

Поверните громкость подключенного устройства и источника его питания

Запустите воспроизведение на портативном аудиоустройстве с нормальной громкостью и установите на устройстве такую же громкость для прослушивания. Нажмите кнопку MENU, а затем выберите [SOUND] → [SET AUX VOL] (стр.14).

Прослуховування радіо

Прослуховування радіо

Щоб прослухати радіо, натисніть кнопку SRC і виберіть [TUNER].

Автоматичне збереження (BTM)

1. Натисніть кнопку MODE, щоб змінити діапазон (FM1, FM2, FM3, MW або LW). 2. Натисніть кнопку MENU, повертаючи диск керування, виберіть [GENERAL], а потім натисніть диск керування. 3. Повертаючи диск керування, виберіть [SET BTM], потім натисніть диск керування. Пристрої закриваються за цифровими послідовностями, що відповідає послідовності частот.

Настроювання

Для станцій, що передаються через RDS, налаштуйте гучність.

Для запуску відтворення вибраного режиму може знадобитися деякий час.

Доступні режими відтворення відрізняються залежно від вибраного джерела звуку.

Пошук композиції за назвою (Quick-BrowZer™)

Функція недоступна, якщо підключено пристрій USB під час Android.

Скасування режиму DEMO

Можна скасувати показ демонстраційного ролика, коли джерело вимкнено і вибирається радіо.

1. Натисніть кнопку MENU, повертаючи диск керування, виберіть [GENERAL], а потім натисніть диск керування. 2. Повертаючи диск керування, виберіть [SET DEMO], потім натисніть диск керування. 3. Повертаючи диск керування, виберіть [SET DEMO-OFF], а потім натисніть диск керування. Настроювання завершено. 4. Натисніть кнопку (назад). Дисплей повернеться в режим звичайного прийому/відтворення.

Основні операції настроювання

Налаштування елементів виконується за такими категоріями: загальні налаштування (GENERAL), налаштування звуку (SOUND), налаштування дисплея (DISPLAY).

1. Натисніть кнопку MENU. 2. За допомогою диска керування виберіть категорію налаштувань, після чого натисніть диск керування. Налаштовані елементи відрізняються залежно від джерела та параметрів. 3. За допомогою диска керування виберіть потрібні параметри, після чого натисніть диск керування.

Щоб повернутися до попереднього дисплея

натисніть кнопку b3a.

Загальні налаштування (GENERAL)

AREA

Встановлення країни/регіону, де буде використовуватися пристрій: [EUROPE], [RUSSIA].

У разі зміни поточної країни або регіону пристрій перезавантажується, після чого відображається годинник.

Реєстрація функцій (SOURCE, ATT, VOL +/-, SEEK +/−) для кнопок дистанційного керування на кермовому колесі:

1. Поверніть диск керування, щоб вибрати функцію, яку потрібно призначити для кнопки дистанційного керування на кермовому колесі, а потім натисніть диск керування. 2. Коли [REGISTER] блимає, натисніть і утримуйте кнопку на пульті дистанційного керування на кермовому колесі, для якої потрібно призначити функцію. Коли реєстрацію завершено, відображається [REGISTERED]. 3. Щоб зареєструвати інші функції, повторіть кроки 1 і 2.

(Доступно лише під час прийому сигналу FM.)

BTM (пам'ять оптимального налаштування) (стор. 7)

Оновлення вбудованого ПЗ

Щоб оновити вбудоване ПЗ, відвідайте веб-сайт підтримки, зазначений на останній сторінці обкладинки, а потім дійте згідно з онлайн-інструкціями.

Примітки

Для обновления встроенного ПО из потребления пристрой USB (не входить до комплекту поставки). Зберегти програму оновлення пристрою USB, підключити його до порту USB і виконати операцію оновлення. - Оновлення вбудованого ПО з тривалістю кілька хвилин. Під час оновлення не переводьте замок запалення в положення OFF і не витягуйте пристрій USB.

Застережні заходи

Дайте пристрою охолонути, якщо автомобіль припарковано під прямим сонячним промінням. Не залишайте передню панель або аудіопристрої всередині автомобіля, інакше це може призвести до несправностей через високу температуру під впливом прямого сонячного проміння. - Антена з електричним приводом висувається автоматично.

Конденсація вологи

Якщо у пристрої з'явилася волога, вимкніть диск і почекайте з годину, поки пристрій не висохне; у протилежному випадку пристрій може не працювати належним чином.

Забезпечення високої якості звуку

Не розбирайте пристрій для дисків.

Примітки щодо дисків

• Тримайте диски подалі від прямого сонячного проміння або таких джерел високої температури, як труби з гарячим повітрям, а також не залишайте їх в автомобілях, припаркованих під прямим сонячним промінням.
• Перед відтворенням дисків очищуйте їх тканиною, рухаючись від центра до країв. Не використовуйте розчинники, зокрема бензин, розріджувачі, наявні в продажу засоби для очищення дисків.

• Цей пристрій призначений для відтворення дисків, які відповідають стандарту Compact Disc (CD). Диски DualDisc і деякі музичні компакт-диски, зашифровані за допомогою технології захисту авторських прав, не відповідають стандарту Compact Disc (CD), а тому можуть не відтворюватися на цьому пристрої. - Диски, які не можна відтворювати в цьому пристрої:

-Диски з етикетками, наліпками або з прикріпленою липкою стрічкою та липким папером. Відтворення таких дисків може призвести до несправності пристрою або пошкодити диск; -Диски нестандартних форм (наприклад, у формі серця, квадрата, зірки тощо). Спроба відтворити їх може пошкодити пристрій;

-Диски діаметром 8 см.

Примените к столовой CD-R/CD-RW

• Если воспроизводимый диск содержит сессии CD-DA, то они будут воспроизводиться как CD-DA, а другие сессии не будут воспроизводиться. -Диск, который невозможно воспроизвести на этом устройстве:

-Диски формата CD-R/CD-RW с плохим качеством записи; -Диски формата CD-R/CD-RW, записанные с помощью несовместимого записывающего устройства; -Неправильно подготовленные диски формата CD-R/CD-RW; -Диски CD-R/CD-RW, записанные в форматах, отличных от формата музыкальных CD и формата MP3, которые соответствуют стандартам ISO9660 (Level 1 или Level 2), Joliet/Romeo в многосессионном формате.

Порядок воспроизведения

В случае возникновения вопросов или проблем с устройством, не описанных в данном руководстве, обратитесь к ближайшему дилеру Sony.

Для параметра [AREA] установите значение [RUSSIA]:

FM CCIR: от -1956,5 кГц до -487,3 кГц и от +500,0 кГц до +2095,4 кГц

Во время воспроизведения или приёма запускается демонстрационный режим.

Если не выполнять никаких действий в течение 5 минут, когда включено [DEMO-ON], запустится демонстрационный режим.

• Установите значение [DEMO-OFF] (стр. 12).

Индикатор выключен или не отображается.

→ Регулятор подсветки установлен в положение [DIM-ON] (стр. 14). → Дисплей выключается, если нажать и удерживать кнопку OFF. - Нажмите кнопку OFF на устройстве и удерживайте её, пока дисплей не выключится. → Контакты загрязнены (стр. 16).

Дисплей/подсветка не работают.

→ Подаётся недостаточно питания.

-Проверьте, что на устройство подаётся достаточное питание от автомобильного аккумулятора. (Требуемое питание: 12 В постоянного тока.)

12	Иль се постаунь Жи bjеленя	Жовник
15	Нени能在 постаунь киьеленя	Чер boний

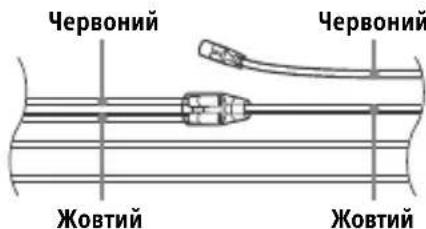

Если автомобиль не имеет положения ACC

Листа перевірки відповідності з'єднань і проводів імпульсного господарського харчування. Якщо виникли запитання або проблеми з пристроєм, не описані в цій інструкції, зверніться по допомогу до дилера автомобільної компанії.
