CDXG1201U - Autoradio SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio
Marca	Sony
Modello	CDXG1201U
Dimensioni (L × A × P)	178 × 50 × 177 mm
Peso	1,2 kg
Alimentazione	12 V CC (massa negativa)
Consumo nominale	10 A
Potenza di uscita massima	55 W × 4 (su 4 Ω)
Impedenza degli altoparlanti	4 Ω - 8 Ω
Ricevitore radio FM	87,5 - 108,0 MHz (Europa) / FM1/FM2: 87,5 - 108,0 MHz, FM3: 65 - 74 MHz (Russia)
Ricevitore radio MW (PO)	531 - 1602 kHz
Ricevitore radio LW (GO)	153 - 279 kHz
Lettore CD	CD, CD-R, CD-RW
Formati audio compatibili	MP3, WMA, FLAC
Porta USB	USB full speed, 500 mA (compatibile AOA 2.0, MSC, MTP)
Ingresso AUX	Mini presa stereo
Comando al volante	Sì (cablato, programmabile)
Sistema RDS	AF, TA, PTY, CT, REGIONAL
Equalizzatore	10 bande preimpostazioni + personalizzato
Display	Luminosità regolabile (10 livelli), funzione dimmer
Pannello frontale rimovibile	Sì, con allarme antifurto
Modalità dimostrazione	Disattivabile tramite menu
Manutenzione	Pulizia dei connettori con un cotton fioc
Fusibile	10 A (verificare il valore sull'apparecchio)
Accessori inclusi	Supporto, cornice di protezione, chiavi di sblocco, cavi

Domande frequenti - CDXG1201U SONY

Come disattivare la modalità dimostrazione (DEMO)?

Premere MENU, ruotare la manopola per selezionare GENERAL poi SET DEMO. Scegliere SET DEMO-OFF e confermare. Premere due volte Indietro per tornare alla visualizzazione normale.

Come resettare l'autoradio?

Tenere premuti i pulsanti DSPL e (Indietro)/MODE per oltre 2 secondi. Attenzione: il reset cancella l'ora e alcuni dati memorizzati.

Come regolare l'orologio?

Premere MENU, selezionare GENERAL poi SET CLOCK-ADJ. Ruotare la manopola per regolare ore e minuti, usare SEEK + / - per cambiare campo. Premere MENU per confermare.

Cosa fare se l'audio è molto basso o assente?

Controllare l'impostazione FADER (bilanciamento anteriore/posteriore) e il volume dell'apparecchio e del dispositivo collegato. Se si utilizza un amplificatore esterno, assicurarsi che BEEP non sia disattivato.

Come sintonizzare le stazioni radio?

Premere SRC per selezionare TUNER, poi premere MODE per scegliere la banda (FM1, FM2, FM3, MW o LW). Usare SEEK + / - per la ricerca automatica o tenere premuto per una ricerca manuale.

Come collegare un dispositivo USB?

Abbassare il volume, collegare il dispositivo USB alla porta USB anteriore. Premere SRC per selezionare USB. Se necessario, impostare la modalità USB (ANDROID o MSC/MTP) nel menu generale.

Come utilizzare il comando al volante?

Nel menu GENERAL, impostare STEERING poi STR CONTROL su PRESET o CUSTOM. Per CUSTOM, assegnare le funzioni (SOURCE, ATT, VOL, SEEK) seguendo le istruzioni a schermo.

Cosa fare se il disco non viene letto?

Pulire il disco con un panno dal centro verso l'esterno. Verificare che non sia graffiato o deformato. I CD-R/CD-RW di bassa qualità o non finalizzati potrebbero non essere letti. Se il problema persiste, l'apparecchio visualizza un messaggio di errore.

Come pulire i connettori del pannello frontale?

Rimuovere il pannello frontale, quindi utilizzare un cotton fioc per pulire delicatamente i connettori metallici. Non toccare i connettori con le dita o con un oggetto metallico. Spegnere il contatto prima della pulizia.

Come aggiornare il firmware dell'autoradio?

Scaricare il programma di aggiornamento dal sito di assistenza Sony, salvarlo su una chiavetta USB. Collegare la chiavetta, quindi nel menu GENERAL andare su FIRMWARE e selezionare FW UPDATE. Non spegnere il contatto durante l'aggiornamento.

MANUALE UTENTE CDXG1201U SONY

Per annullare la dimostrazione (DEMO), vedere pagina 12.

Per l'installazione e i collegamenti, consultare pagina 24.

Per annullare la dimostrazione (DEMO), vedere pagina 10.

Istruzioni per l'uso IT

Per motivi di sicurezza, accertarsi di installare questo apparecchio sul cruscotto dell'auto perché la parte posteriore dell'apparecchio si scalda durante l'utilizzo. Per ulteriori informazioni, consultare "Collegamenti e installazione" (pagina 24).

Fabbricato in Thailandia

Proprietà del diodo laser

Durata emissione: continua. Uscita laser: meno di 53,3 μW

(L'uscita corrisponde al valore misurato a una distanza di 200 mm dalla superficie della lente dell'obiettivo sul blocco pick-up ottico con apertura di 7 mm.)

La targhetta indica la tensione operativa e informazioni simili ed è situata nella parte inferiore del rivestimento.

CE

Con la presente, Sony Corporation dichiara che questo apparecchio è conforme alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

http://www.compliance.sony.de/

Questa apparecchiatura è destinata all'uso con versioni approvate del software, indicate nella Dichiarazione di Conformità UE.

Il software caricato su questa apparecchiatura è stato verificato ed è conforme ai requisiti essenziali della Direttiva 2014/53/UE.

Versione software: 1_

La versione software può essere verificata nella voce di configurazione del firmware del menu di configurazione generale.

Avviso per i clienti: le seguenti informazioni riguardano esclusivamente gli apparecchi venduti in paesi in cui sono applicate le direttive UE.

Produttore: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone

Per la conformità del prodotto in ambito UE: Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio

Smaltimento delle batterie (pile e accumulatori) esauste e delle apparecchiature elettriche ed elettroniche a fine vita (applicabile in tutti i

Paesi dell'Unione Europea e negli altri Paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto, batteria o imballo indica che gli stessi non devono essere trattati come normali rifiuti domestici. Su talune batterie questo simbolo può essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0.0005% di mercurio o dello 0.004% di piombo. Assicurandovi che questi prodotti e le batterie siano smaltiti correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal trattamento inappropriato dei medesimi prodotti o batterie. Il riciclo dei materiali aiuterà a preservare le risorse naturali.

Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati richiedano una connessione permanente con una batteria in essi incorporata, la stessa dovrà essere sostituita esclusivamente da personale qualificato. Per assicurarsi che la batteria sia trattata correttamente, si prega di consegnare i prodotti a fine vita ad un idoneo centro di raccolta per il riciclo di apparecchiature elettriche ed elettroniche. Per tutte le altre batterie, si prega di consultare la sezione relativa alla rimozione sicura della batteria dal prodotto. Si prega di consegnare le batterie ad un idoneo centro di raccolta per il riciclo delle batterie esauste. Per informazioni più dettagliate sul riciclo di questi prodotti o batterie, si prega di contattare il vostro Comune, il servizio di smaltimento rifiuti ovvero il punto vendita presso il quale è stato acquistato il prodotto o la batteria.

In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed elettroniche potrebbero essere applicate le sanzioni previste alla normativa vigente (valido solo per l'Italia).

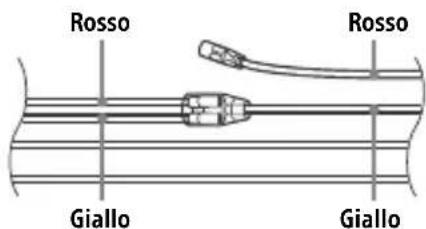

Avvertenza relativa all'installazione su un'auto sprovvista della posizione ACC (accessoria) sul blocchetto di accensione

Assicurarsi di impostare la funzione AUTO OFF (pagina 12). L'apparecchio si spegne completamente e in modo automatico dopo l'intervallo di tempo impostato dal relativo spegnimento, per evitare lo scaricamento della batteria. Se non viene impostata la funzione AUTO OFF, tenere premuto OFF fino alla disattivazione del display ogni volta che si spegne il motore.

Dichiarazione di non responsabilità relativa a servizi offerti da terze parti

I servizi offerti da terze parti possono essere cambiati, sospesi o interrotti senza preavviso. Sony declina ogni responsabilità in questo genere di situazioni.

Indice

Guida alle parti e ai comandi. 5

Operazioni preliminari

Rimozione del pannello anteriore. 6

Azzeramento dell'apparecchio 7

Impostazione dell'orologio 7

Collegamento di un dispositivo USB. . . . . . 7

Collegamento di un altro dispositivo audio portatile. 8

Ascolto della radio

Ascolto della radio 8

Utilizzo del sistema RDS (sistema dati radio) 9

Riproduzione

Riproduzione di un disco 10

Riproduzione di un dispositivo USB . . . . . 10

Ricerca e riproduzione dei brani 11

Impostazioni

Disattivazione del modo DEMO 12

Operazioni di base delle impostazioni 12

Impostazione generale (GENERAL) 12

Impostazione dell'audio (SOUND). 14

Impostazione del display (DISPLAY) 14

Informazioni aggiuntive

Aggiornamento del firmware 15

Precauzioni 15

Manutenzione. 17

Caratteristiche tecniche 17

Guida alla soluzione dei problemi 19

Messaggi 22

Collegamenti installazione

Attenzione 24

Elenco dei componenti per l'installazione 24

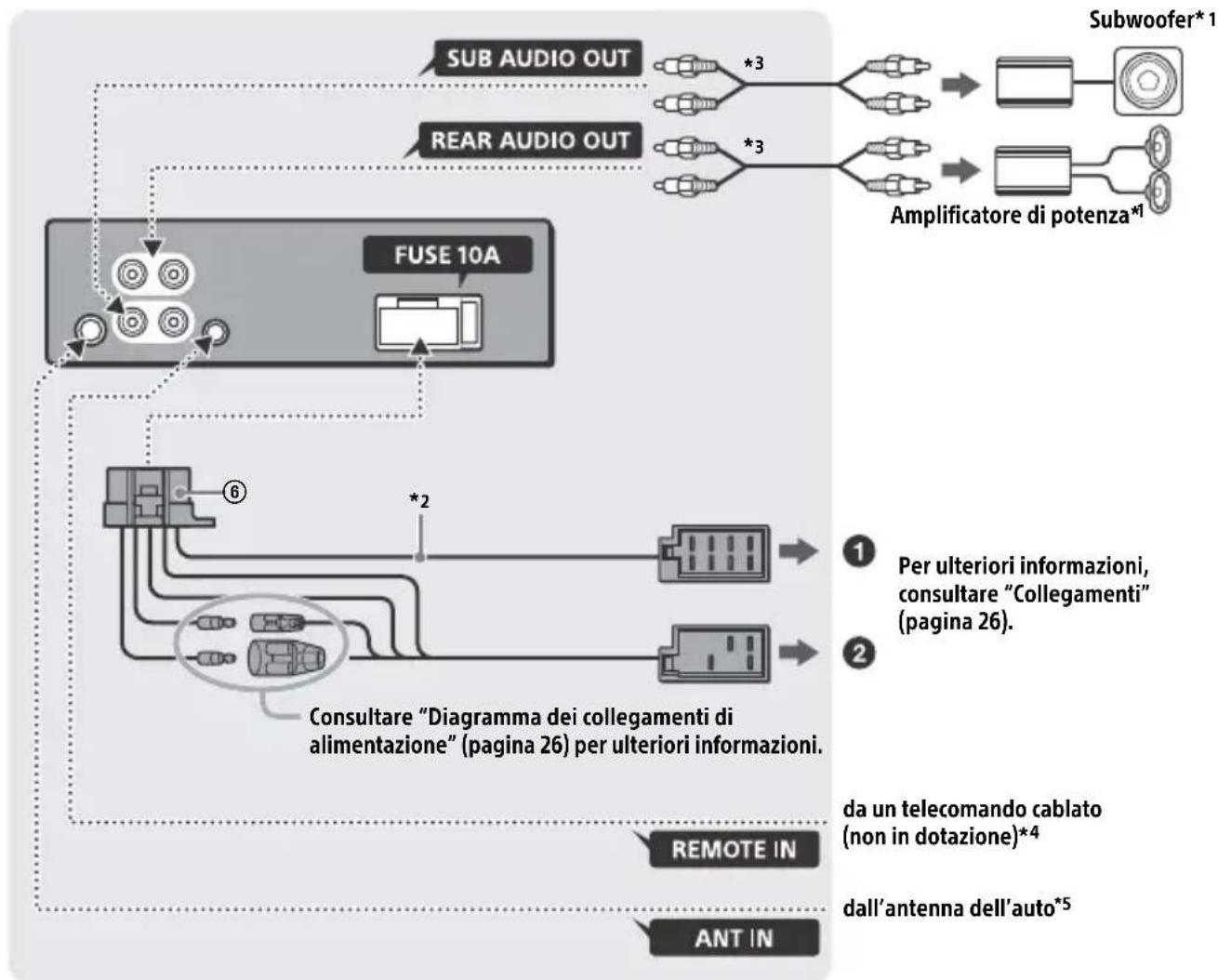

Connessioni 25

Installazione 27

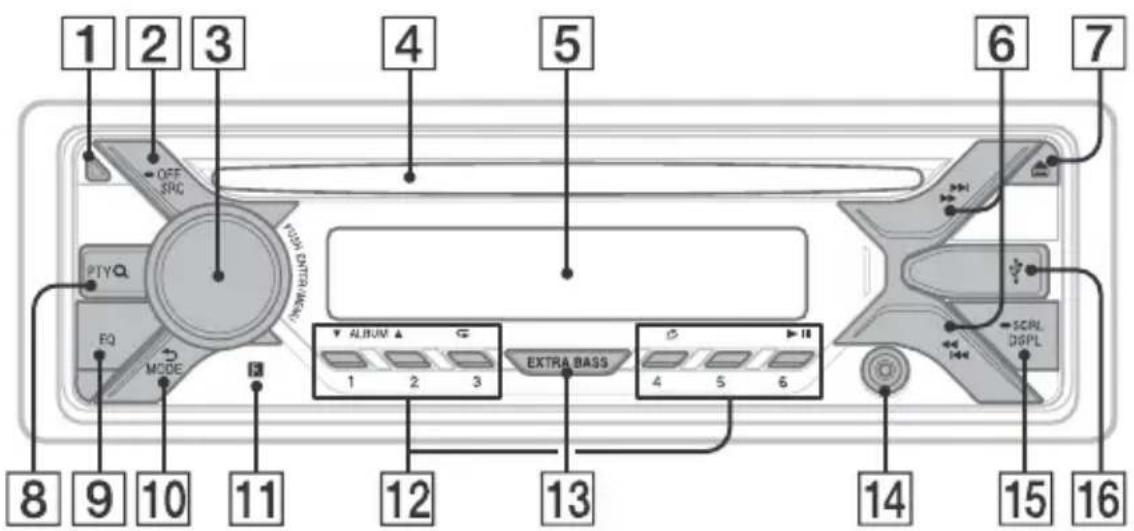

Guida alle parti e ai comandi

Unità principale

1 Tasto rilascio pannello anteriore 2 SRC (sorgente)

Per accendere l'apparecchio.

Per cancellare la sorgente.

OFF

Tenere premuto per 1 secondo per disattivare la sorgente e visualizzare l'orologio.

Tenere premuto per più di 2 secondi per spegnere l'apparecchio e disattivare il display.

3 Manopola di controllo

Ruotare per regolare il volume.

PUSH ENTER

Per impostare la selezione.

MENU

Per aprire il menu di impostazione.

4 Alloggiamento del disco 5 Finestra del display

6 S E E K - / + )

Per sintonizzare automaticamente le stazioni radio. Tenere premuto per sintonizzarle manualmente.

1/prec/succ) / (indietro/avanti rapido)

7 (espulsione disco) 8 PTY (tipo di programma)

Per selezionare PTY in RDS.

Q (sfoglia) (pagina 11)

Per impostare il modo sfoglia durante la riproduzione.

(Non disponibile quando è collegato un dispositivo USB in modalità Android™.)

EQ (equalizzatore) Per selezionare una curva dell'equalizzatore. indietro) Per tornare al display precedente. MODE (pagina 8) 11 Ricettore del telecomando

12 Tasti numerici (da 1 a 6)

Per ricevere le stazioni radio memorizzate. Tenere premuto per memorizzare le stazioni.

ALBUM▼/▲

Per saltare un album per un apparecchio audio. Tenere premuto per saltare gli album in modo continuo.

(Non disponibile quando è collegato un dispositivo USB in modalità Android.)

(ripeti)

(Non disponibile quando è collegato un dispositivo USB in modalità Android.)

(ordine casuale)

(Non disponibile quando è collegato un dispositivo USB in modalità Android.)

II (riproduzione/pausa)

13 EXTRA BASS

Per rafforzare il suono dei bassi in sincronizzazione con il livello del volume. Premere per cambiare l'impostazione EXTRA BASS: [1], [2], [OFF].

Presa di ingresso AUX

15 DSPL (display)

Per cancellare le voci sul display.

SCRL (scorrimento)

Tenere premuto per scorrere le volte del display.

16 Porta USB

Operazioni preliminari

Rimozione del pannello anteriore

Per evitare il furto dell'apparecchio, è possibile rimuoverne il pannello anteriore.

1 Tenere premuto OFF ① sino allo spegnimento dell'apparecchio, quindi premere il tasto di rilascio del pannello anteriore ②, infine tirare il pannello verso di sé per estrarlo.

Segnale di avvertimento

Se la chiave di accensione viene impostata sulla posizione OFF perché il pannello anteriore sia stato rimosso, viene emesso per alcuni secondi un segnale acustico di avvertimento. Tale segnale viene emesso solo se è in uso l'amplificatore incorporato.

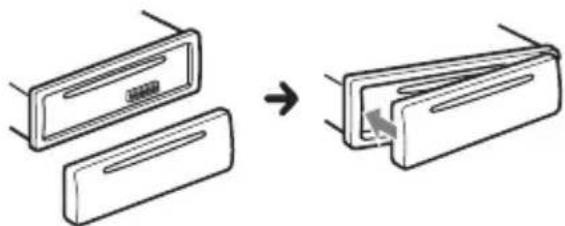

Installazione del pannello anteriore

Azzeramento dell'apparecchio

Prima di utilizzare l'apparecchio per la prima volta, dopo la sostituzione della batteria dell'auto o dopo aver effettuato modifiche ai collegamenti, è necessario azzerare l'apparecchio stesso.

1 Premere DSPL e (indietro)/MODE per più di 2 secondi.

Nota

In seguito all'azzeramento dell'apparecchio verranno cancellate le impostazioni dell'orologio e alcune funzioni memorizzate.

Impostazione dell'area/regione

Dopo l'azzeramento dell'apparecchio, viene visualizzato il display di impostazione dell'area/regione.

1 Premere ENTER quando è visualizzato [SET AREA]. Viene visualizzata l'area/regione impostata attualmente. 2 Ruotare la manopola di controllo per selezionare [EUROPE] o [RUSSIA], quindi premere la manopola. 3 Ruotare la manopola di controllo per selezionare [YES] o [NO], quindi premere la manopola.

Se viene modificata l'impostazione area/regione, l'apparecchio si azzera e viene visualizzato l'orologio.

Questa impostazione può essere configurata nel menu di impostazione generale (pagina 12).

Impostazione dell'orologio

1 Premere MENU, ruotare la manopola di controllo per selezionare [GENERAL], quindi premere la manopola. 2 Ruotare la manopola di controllo per selezionare [SET CLOCK-ADJ], quindi premere la manopola. L'indicazione dell'ora lampeggia. 3 Ruotare la manopola di controllo per impostare l'ora e i minuti.

Per passare da una cifra all'altra dell'indicazione digitale, premere SEEK +/-.

4 Dopo aver impostato i minuti, premere MENU.

L'impostazione è completata e l'orologio viene attivato.

Per visualizzare l'orologio

Premere DSPL.

Collegamento di un dispositivo USB

1 Abbassare il volume sull'apparecchio. 2 Collegare il dispositivo USB all'apparecchio.

Collegamento di un altro dispositivo audio portatile

1 Spegnere il dispositivo audio portatile. 2 Abbassare il volume sull'apparecchio. 3 Collegare il dispositivo audio portatile alla presa di ingresso AUX (minipresa stereo) sull'apparecchio con un cavo di collegamento (non in dotazione)*.

• Assicurarsi di utilizzare una spina diritta.

4 Premere SRC per selezionare [AUX].

Per adeguare il livello del volume del dispositivo collegato ad altre sorgenti

Avviare la riproduzione del dispositivo audio portatile collegato selezionando un volume moderato e impostare il consueto volume di ascolto sull'apparecchio.

Premere MENU, quindi selezionare [SOUND]

→ [SET AUX VOL] (pagina 14).

Ascolto della radio

Ascolto della radio

Per ascoltare la radio, premere SRC per selezionare [TUNER].

Memorizzazione automatica (BTM)

1 Premere MODE per cambiare banda (FM1, FM2, FM3, MW o LW). 2 Premere MENU, ruotare la manopola di controllo per selezionare [GENERAL], quindi premere la manopola. 3 Ruotare la manopola di controllo per selezionare [SET BTM], quindi premere la manopola. L'apparecchio memorizza le stazioni in corrispondenza dei tasti numerici in base all'ordine delle frequenze.

Sintonizzazione

1 Premere MODE per cambiare banda (FM1, FM2, FM3, MW o LW). 2 Eseguire la sintonizzazione.

Sintonizzazione manuale

Tenere premuto SEEK + / - per individuare la frequenza approssimativa, quindi premere più volte SEEK + / - per sintonizzarsi esattamente sulla frequenza desiderata.

Sintonizzazione automatica

Premere SEEK + / -

La ricerca si arresta non appena

l'apparecchio riceve una stazione.

Memorizzazione manuale

1 Durante la ricezione della stazione che si desidera memorizzare, tenere premuto un tasto numerico (da 1 a 6) fino a visualizzare [MEM].

Ricezione delle stazioni memorizzate

1 Selezionare la banda, quindi premere un tasto numerico (da 1 a 6).

Utilizzo del sistema RDS (sistema dati radio)

Impostazione delle funzioni AF (frequenze alternative) e TA (notiziari sul traffico)

AF sintonizza continuamente la stazione con il segnale più potente, mentre TA fornisce informazioni o trasmette programmi correnti relativi al traffico (TP), se disponibili.

1 Premere MENU, ruotare la manopola di controllo per selezionare [GENERAL], quindi premere la manopola. 2 Ruotare la manopola di controllo per selezionare [SET AF/TA], quindi premere la manopola. 3 Ruotare la manopola di controllo per selezionare [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] o [SET AF/TA-OFF], quindi premere la manopola.

Memorizzazione di stazioni RDS con impostazione AF e TA

È possibile preselezionare le stazioni RDS insieme all'impostazione AF/TA. Impostare AF/TA, quindi memorizzare la stazione mediante la funzione BTM o manualmente. Se si utilizza il modo di preselezione manuale, è possibile preselezionare anche le stazioni non RDS.

Ricezione dei notiziari di emergenza

Se è attenuato il modo AF o TA, gli annunci di emergenza interrompono automaticamente la riproduzione della sorgente selezionata.

Regolazione del livello del volume durante la ricezione di un notiziario sul traffico

Il livello del volume viene memorizzato anche per i notiziari sul traffico successivi, indipendente dal normale livello del volume.

Mantenimento del programma regionale (REGIONAL)

Quando sono attivate le funzioni AF e REGIONAL, la stazione sintonizzata non verrà sostituita da un'altra stazione regionale con segnale più potente. Se si intende lasciare tale area di ricezione regionale, impostare [SET REG-OFF] in [GENERAL] durante la ricezione FM (pagina 13).

Questa funzione non è disponibile nel Regno Unito e in altre aree.

Funzione Local Link (solo per il Regno Unito)

Questa funzione consente di selezionare altre stazioni locali della stessa area, anche se non sono memorizzate in corrispondenza dei tasti numerici.

Durante la ricezione FM, premere un tasto numero (da 1 a 6) in corrispondenza del quale è memorizzata una stazione locale. Entro 5 secondi, premere nuovamente il tasto numero della stazione locale. Ripetere questa procedura fino alla ricezione della stazione locale.

Selezione del modo PTY (tipo di programma)

1 Premere PTY durante la ricezione FM. 2 Ruotare la manopola di controllo fino a visualizzare il tipo di programma desiderato, quindi premere la manopola.

L'apparecchio avvia la ricerca di una stazione che trasmette il tipo di programma selezionato.

Tipi di programmi

NEWS (Notiziario), AFFAIRS (Attualità), INFO (Informazioni), SPORT (Sport), EDUCATE (Educazione), DRAMA (Teatro), CULTURE (Cultura), SCIENCE (Scienza), VARIED (Vari), POP M (Musica pop), ROCK M (Musica rock), EASY M (Musica leggera), LIGHT M (Classica leggera), CLASSICS (Classica), OTHER M (Altri tipi di musica), WEATHER (Meteo), FINANCE (Finanza), CHILDREN (Programmi per bambini), SOCIAL A (Sociale), RELIGION (Religione), PHONE IN (Chat Show), TRAVEL (Viaggi), LEISURE (Divertimento e tempo libero), JAZZ (Musica jazz), COUNTRY (Musica country), NATION M (Musica nazionale), OLDIES (Musica anni 50/60), FOLK M (Musica folk), DOCUMENT (Documentari)

Impostazione dell'orologio (CT)

L'orologio viene regolato mediante i dati CT della trasmissione RDS.

1 Impostare [SET CT-ON] in [GENERAL] (pagina 13).

Riproduzione

Riproduzione di un disco

1 Inserire il disco (lato con l'etichetta rivolto verso l'alto).

Viene avviata la riproduzione automaticamente.

Riproduzione di un dispositivo USB

È possibile utilizzare dispositivi USB di tipo AOA (Android Open Accessory) 2.0, MSC (memorizzazione di massa) e MTP (protocollo di trasferimento dei file multimediali)* compatibili con lo standard USB. A seconda del dispositivo USB, sull'apparecchio è possibile selezionare la modalità Android o MSC/MTP.

Potrebbero essere necessari alcuni lettori di supporti digitali o smartphone Android per impostare la modalità MTP.

• Per es. una chiavetta USB, un lettore di supporti digitali, uno smartphone Android

Note

• Per ulteriori informazioni sulla compatibilità del dispositivo USB in uso, visitare il sito di assistenza riportato sulla retrocopertina.
• Gli smartphone con Android 4.1 o versioni successive supportano Android Open Accessory 2.0 (AOA 2.0). Ciononostante, alcuni smartphone potrebbero non supportare completamente AOA 2.0 pur avendo installato Android 4.1 o versioni successive.

Per ulteriori informazioni sulla compatibilità dello smartphone Android in uso, visitare il sito di assistenza riportato sulla retrocopertina.

• Non è supportata la riproduzione dei file riportati di seguito.

MP3/WMA/FLAC:

• file protetti da copyright
• file DRM (gestione dei diritti digitali)
• file audio multicanale MP3/WMA:
• file con compressione con perdita di dati

Prima di eseguire una connessione, selezionare la modalità USB (modalità

Android o modalità MSC/MTP) a seconda del dispositivo USB (pagina 13).

1 Collegare un dispositivo USB alla porta USB (pagina 7). Viene avviata la riproduzione. Se è già collegato un dispositivo, per avviare la riproduzione, premere SRC per selezionare [USB]. 2 Regolare il volume sul presente apparecchio.

Per interrompere la riproduzione

Tenere premuto OFF per 1 secondo.

Per rimuovere il dispositivo

Interrompere la riproduzione, quando si rimuove il dispositivo.

Ricerca e riproduzione dei brani

Riproduzione ripetuta e in ordine casuale

Non disponibile quando è collegato un dispositivo USB in modalità Android.

1. Durante la riproduzione, premere più volte (ripeti) o (ordine casuale) per selezionare il modo di riproduzione desiderato.

La riproduzione nel modo di riproduzione selezionato potrebbe impiegare del tempo ad avviarsi.

I modi di riproduzione disponibili variano a seconda della sorgente audio selezionata.

Ricerca di un brano in base al nome (Quick-BrowZer™)

Non disponibile quando è collegato un dispositivo USB in modalità Android.

1 Durante la riproduzione di un CD o di un dispositivo USB, premere (sfoglia)* per visualizzare l'elenco delle categorie di ricerca.

Quando viene visualizzato l'elenco dei brani, premere più volte (indietro) per visualizzare la categoria di ricerca desiderata.

• Durante la riproduzione USB, premere (sfoglia) per più di 2 secondi per tornare direttamente all'inizio dell'elenco delle categorie.

2 Ruotare la manopola di controllo per selezionare la categoria di ricerca desiderata, quindi premerla per confermare. 3 Ripetere il punto 2 per cercare il brano desiderato.

Viene avviata la riproduzione.

Per annullare il modo Quick-BrowZer, premere (sfoglia).

Ricerca mediante la modalità salto delle voci (Modo Jump)

Non disponibile quando è collegato un dispositivo USB in modalità Android.

1 Premere (sfoglia). 2 Premere SEEK+. 3 Ruotare la manopola di controllo per selezionare la voce.

L'elenco viene saltato in incrementi pari al 10% del numero totale di voci.

4 Premere ENTER per tornare al modo Quick-BrowZer.

Viene visualizzata la voce selezionata.

5 Ruotare la manopola di controllo per selezionare la voce desiderata, quindi premere la manopola.

Viene avviata la riproduzione.

Impostazioni

Disattivazione del modo DEMO

È possibile disattivare il display di dimostrazione che viene visualizzato quando la sorgente è disattivata ed è visualizzato l'orologio. 1 Premere MENU, ruotare la manopola di controllo per selezionare [GENERAL], quindi premere la manopola. 2 Ruotare la manopola di controllo per selezionare [SET DEMO], quindi premere la manopola. 3 Ruotare la manopola di controllo per selezionare [SET DEMO-OFF], quindi premere la manopola. L'impostazione è completata. 4 Premere due volte (dietro). Il display torna al modo di ricezione/riproduzione normale.

Operazioni di base delle impostazioni

• È possibile impostare voci nelle seguenti categorie di impostazioni:
• Impostazione generale (GENERAL),
• impostazione dell'audio (SOUND),
• impostazione del display (DISPLAY)

1 Premere MENU. 2 Ruotare la manopola di controllo per selezionare la categoria di impostazione, quindi premere la manopola. Le voci che possono essere impostate sono diverse a seconda della sorgente e delle impostazioni. 3 Ruotare la manopola di controllo per selezionare le opzioni, quindi premere la manopola.

Per tornare al display precedente

Premere (indietro).

Impostazione generale (GENERAL)

AREA

Consente di specificare l'area/la regione in cui viene utilizzato l'apparecchio: [EUROPE], [RUSSIA]. Se viene modificata l'area/la regione impostata, l'apparecchio si azzera e viene visualizzato l'orologio. (Disponibile solo quando la sorgente è disattivata ed è visualizzato l'orologio.)

DEMO (dimostrazione) Consente di attivare/disattivare la dimostrazione: [ON], [OFF].

CLOCK-ADJ (regolazione dell'orologio) (pagina 7)

CAUT ALM (segnale di avvertimento) Consente di attivare/disattivare il segnale di avvertimento: [ON], [OFF] (pagina 6). (Disponibile solo quando la sorgente è disattivata ed è visualizzato l'orologio.)

BEEP

Consente di attivare/disattivare il segnale acustico: [ON], [OFF].

AUTO OFF

Consente di disattivare automaticamente l'apparecchio dopo un intervallo di tempo prestabilito alla disattivazione dell'apparecchio stesso: [ON] (30 minuti), [OFF].

STEERING

Consente di registrare/azzerare le impostazioni del telecomando da volante. (Disponibile quando è collegato con il cavo di collegamento (non in dotazione).) (Disponibile solo quando la sorgente è disattivata ed è visualizzato l'orologio.)

STR CONTROL (controllo dallo sterzo) Consente di selezionare il modo di immissione del telecomando collegato. Per prevenire problemi di funzionamento, prima dell'uso accertarsi di far corrispondere il modo di immissione con il telecomando collegato.

CUSTOM

Modo di immissione per il telecomando da volante

PRESET

Modo di immissione per il telecomando cablato, escluso il telecomando da volante (selezionato automaticamente quando viene eseguito [RESET CUSTOM]).

EDIT CUSTOM

Consente di registrare le funzioni (SOURCE, ATT, VOL +/-, SEEK +/-) sul telecomando da volante:

1. Ruotare la manopola di controllo per selezionare la funzione che si desidera assegnare al telecomando da volante, quindi premere la manopola. Mentre [REGISTER] lampeggia, tenere premuto il tasto sul telecomando da volante che si desidera assegnare alla funzione. Una volta completata la registrazione, viene visualizzato [REGISTERED]. 3. Per registrare altre funzioni, ripetere i passi 1 e 2. (Disponibile solo se [STR CONTROL] è impostato su [CUSTOM].)

RESET CUSTOM

Consente di azzerare le impostazioni del telecomando da volante: [YES], [NO]. (Disponibile solo se [STR CONTROL] è impostato su [CUSTOM].)

Note

• Durante la definizione delle impostazioni, sono disponibili soltanto i tasti sull'apparecchio. Per ragioni di sicurezza, parcheggiare l'auto prima di definire queste impostazioni.
• Se si verifica un errore durante la registrazione, tutte le informazioni registrate in precedenza rimangono memorizzate. Riavviare la registrazione alla funzione con cui si è verificato l'errore.
• Questa funzione potrebbe non essere disponibile su alcuni veicoli. Per ulteriori informazioni sulla compatibilità del veicolo in uso, visitare il sito Web relativo all'assistenza riportato sulla retrocopertina.

USB MODE

Consente di modificare la modalità USB: [ANDROID], [MSC/MTP]. (Disponibile solo se è selezionata la sorgente USB.)

CT (ora)

Consente di attivare/disattivare la funzione CT: [ON], [OFF].

AF/TA (frequenze alternative/notiziari sul traffico)

Consente di selezionare l'impostazione delle frequenze alternative (AF) e dei notiziari sul traffico (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF].

REGIONAL

Consente di limitare la ricezione a una regione specifica: [ON], [OFF]. (Disponibile solo durante la ricezione FM.)

BTM (memorizzazione automatica delle emittenti con sintonia migliorata) (pagina 8) (Disponibile solo se è selezionato il sintonizzatore.)

FIRMWARE

(Disponibile solo quando la sorgente è disattivata ed è visualizzato l'orologio.) Consente di controllare/aggiornare la versione del firmware. Per ulteriori informazioni, visitare il sito di assistenza riportato sulla retrocopertina.

FW VERSION (versione del firmware) Visualizza la versione del firmware corrente.

FW UPDATE (aggiornamento del firmware)

Avvia la procedura di aggiornamento del firmware: [YES], [NO].

L'aggiornamento del firmware necessita di alcuni minuti per essere completato. Durante l'aggiornamento, non impostare la chiave di accensione sulla posizione OFF e non rimuovere il dispositivo USB.

Impostazione dell'audio (SOUND)

EQ10 PRESET

Consente di selezionare una curva dell'equalizzatore scegliendo tra 10 curve dell'equalizzatore oppure di disattivare la curva:

[OFF], [R&B], [ROCK], [POP], [HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [KARAOKE]*, [CUSTOM].

È possibile memorizzare l'impostazione della curva dell'equalizzatore per ciascuna sorgente.

• [KARAOKE] riduce l'audio vocale, ma non può essere rimosso completamente durante la riproduzione. Inoltre, l'uso di un microfono non è supportato.

EQ10 CUSTOM

Consente di impostare [CUSTOM] di EQ10. Impostazioni della curva

dell'equalizzatore: [BAND1] 32 Hz, [BAND2] 63 Hz, [BAND3] 125 Hz, [BAND4]

Il livello del volume può essere regolato in incrementi di 1 dB, da -6 dB a +6 dB.

BALANCE

Consente di regolare il bilanciamento dell'audio: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER

Consente di regolare il livello relativo: [FRONT-15] - [CENTER] - [REAR-15].

([ATT] viene visualizzato con il valore minimo.)

SW PHASE (fase del subwoofer)

Consente di selezionare la fase del subwoofer: [NORM], [REV].

LPF FREQ (frequenza filtro passa basso)

Consente di selezionare la frequenza di taglio del subwoofer: [80Hz], [100Hz], [120Hz].

HPF FREQ (frequenza filtro passa alto)

Consente di selezionare la frequenza di taglio del diffusore anteriore/posteriore: [OFF], [80Hz], [100Hz], [120Hz].

AUX VOL (livello volume AUX)

Consente di regolare il livello del volume di ciascun apparecchio ausiliario collegato: [+18dB] - [0dB] - [-8dB]

Questa impostazione elimina la necessità di regolare il livello del volume tra sorgenti diverse.

(Disponibile solo se è selezionato AUX.)

Impostazione del display (DISPLAY)

DIMMER

Consente di modificare la luminosità del display: [ON], [OFF], [CLK].

Per impostare questa funzione in modo che sia attiva solo durante il periodo di tempo impostato, selezionare [CLK], quindi impostare l'ora di inizio e di fine.

• Per impostare la luminosità quando la funzione di attenuazione di luminosità è attenuata:

Impostare [DIMMER] su [ON], quindi regolare [BRIGHTNESS].

• Per impostare la luminosità quando la funzione di attenuazione di luminosità è disattivata:

Impostare [DIMMER] su [OFF], quindi regolare [BRIGHTNESS].

L'impostazione della luminosità regolata viene salvata e applicata quando la funzione di attenuazione della luminosità è attivata o disattivata.

BRIGHTNESS

Consente di regolare la luminosità del display. Il livello di luminosità è regolabile: [1] - [10].

SND SYNC (sincronizzazione audio)

Consente di attivare la sincronizzazione dell'illuminazione con l'audio: [ON], [OFF].

AUTO SCR (scorrimento automatico)

Consente di far scorrere automaticamente le voci composte da molti caratteri: [ON], [OFF].

(Non disponibile quando è selezionato AUX o il sintonizzatore.)

Informazioni aggiuntive

Aggiornamento del firmware

Per aggiornare il firmware, visitare il sito dedicato all'assistenza riportato sulla retrocopertina e seguire le istruzioni online.

Note

• È necessario l'utilizzo di un dispositivo USB (non in dotazione) per l'aggiornamento del firmware. Salvare l'aggiornatore nel dispositivo USB e collegare il dispositivo alla porta USB quando si esegue l'aggiornamento.
• L'aggiornamento del firmware richiede alcuni minuti per essere completato. Durante l'aggiornamento, non impostare la chiave di accensione sulla posizione OFF e non rimuovere il dispositivo USB.

Precauzioni

Se l'auto è stata parcheggiata alla luce solare diretta, attendere che l'apparecchio si raffreddi prima di utilizzarlo. Non lasciare il pannello anteriore o dispositivi audio all'interno dell'auto; diversamente, a causa delle temperature elevate che si sviluppano lasciando l'auto alla luce solare diretta, potrebbero verificarsi problemi di funzionamento. L'antenna elettrica si estende automaticamente.

Formazione di condensa

Se all'interno dell'apparecchio si è formata della condensa, rimuovere il disco e attendere per circa un'ora fino a quando non si asciuga. Diversamente, l'apparecchio non funzionerà correttamente.

Per mantenere una qualità audio elevata

Non bagnare l'apparecchio o i dischi.

Note sui dischi

Non esporre i dischi alla luce solare diretta o a fonti di calore, quali condotti d'aria calda, né lasciarli all'interno di un'auto parcheggiata alla luce solare diretta. Prima della

riproduzione, pulire i dischi con un panno di pulizia procedendo dal centro verso l'esterno. Non utilizzare solventi quali benzene, trielina o detergenti disponibili in commercio.

• Questo apparecchio è stato progettato per la riproduzione di dischi conformi allo standard CD (Compact Disc). I DualDisc e alcuni dischi audio codificati mediante tecnologie di protezione dei diritti d'autore non sono conformi allo standard Compact Disc (CD), pertanto potrebbe non essere possibile riprodurli mediante il presente apparecchio.
• Dischi NON riproducibili mediante il presente apparecchio
• Dischi su cui sono applicate etichette, adesivi oppure nastro o carta adesivi. Diversamente, potrebbe verificarsi un problema di funzionamento oppure il disco potrebbe venire danneggiato.
• Dischi di forma irregolare (ad esempio, a forma di cuore, quadrato o stella). Diversamente, è possibile causare problemi di funzionamento all'apparecchio. - Dischi da 8 cm.

Note sui dischi CD-R/CD-RW

• Se il disco multissessione inizia con una sessione CD-DA, viene riconosciuto come disco CD-DA e le altre sessioni non vengono riprodotte.
• Dischi NON riproducibili mediante il presente apparecchio
• CD-R/CD-RW con scarsa qualità di registrazione.
• CD-R/CD-RW registrati mediante un dispositivo di registrazione incompatibile.
• CD-R/CD-RW finalizzati in modo non corretto.
• CD-R/CD-RW diversi da quelli registrati nel formato CD audio o nel formato MP3 conforme allo standard ISO9660 Level 1/Level 2, Joliet/Romeo o multisessione.

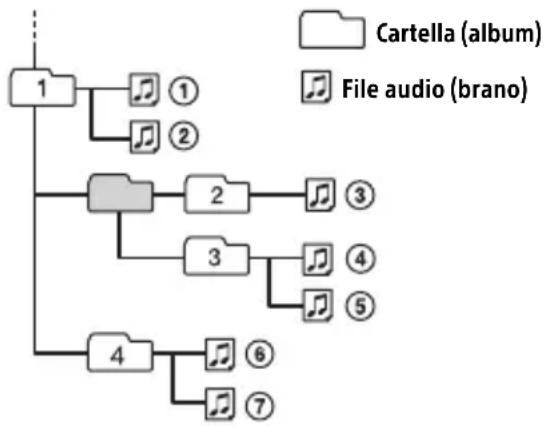

Ordine di riproduzione dei file audio

Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi al più vicino rivenditore Sony.

Manutenzione

Pulizia dei connettori

Se i connettori tra l'apparecchio e il pannello anteriore sono sporchi, l'apparecchio potrebbe non funzionare correttamente. Per evitare questo problema, rimuovere il pannello anteriore (pagina 6), quindi pulire i connettori con un cotton fioc. Non esercitare forza eccessiva. Diversamente, i connettori potrebbero venire danneggiati.

Nota

• Per motivi di sicurezza, spegnere il motore prima di pulire i connettori e rimuovere la chiave dal blocchetto di accensione. Non toccare mai direttamente i connettori con le dita o con oggetti di metallo.

Caratteristiche tecniche

Sintonizzatore

FM

Gamma di frequenze: Quando [AREA] è impostato su [EUROPE]: 87,5 MHz - 108,0 MHz Quando [AREA] è impostato su [RUSSIA]: FM1/FM2: 87,5 MHz - 108,0 MHz (incrementi di 50 kHz) FM3: 65 MHz - 74 MHz (incrementi di 30 kHz)

Terminale dell'antenna: Connettore dell'antenna esterna

Frequenza intermedia: Quando [AREA] è impostato su [EUROPE]: FM CCIR: -1.956,5 kHz a -487,3 kHz e +500,0 kHz a +2.095,4 kHz Quando [AREA] è impostato su [RUSSIA]: FM CCIR: -1.956,5 kHz a -487,3 kHz e +500,0 kHz a +2.095,4 kHz FM OIRT: -1.815,6 kHz a -943,7 kHz e +996,6 kHz a +1.776,6 kHz

Sensibilità utilizzabile: 7 dBf Selettività: 75 dB a 400 kHz Rapporto segnale-rumore: 73 dB Separazione: 50 dB a 1 kHz Risposta in frequenza: 20 Hz - 15.000 Hz

MW/LW

Gamma di frequenza: MW: 531 kHz - 1.602 kHz LW: 153 kHz - 279 kHz

Terminale dell'antenna: Connettore dell'antenna esterna Sensibilità: MW: 26 μV LW: 50 μV

Lettore CD

Rapporto segnale-rumore: 95 dB Risposta in frequenza: 10 Hz - 20.000 Hz Wow e flutter: al di sotto del limite misurabile

Numero massimo di: (solo CD-R/CD-RW) cartelle (album): 150 (inclusa la cartella principale)

• file (brani) e cartelle: 300 (o un numero inferiore a 300, se il nome di una cartella/di un file contiene molti caratteri)
• caratteri visualizzabili per un nome di cartella/file: 32 (Joliet)/64 (Romeo)

Codec corrispondente: MP3 (.mp3) e WMA (.wma)

Lettore USB

Alimentazione massima: 500 mA

Numero massimo di brani riconoscibili:

Velocità di trasmissione: 8 kbps - 320 kbps (Supporta VBR (Variable Bit Rate, velocità di trasmissione variabile))

Frequenza di campionamento: 16 kHz - 48 kHz

WMA (.wma)

Velocità di trasmissione: 32 kbps - 192 kbps (Supporta VBR (Variable Bit Rate, velocità di trasmissione variabile))

Frequenza di campionamento: 32 kHz, 44,1 kHz, 48 kHz

FLAC (.flac)

Profondità in bit: 16 bit, 24 bit

Frequenza di campionamento: 44,1 kHz, 48 kHz

Amplificatore di potenza

Uscita: uscite diffusori

Impedenza diffusori: 4 Ω - 8 Ω

Potenza di uscita massima: 55 W × 4 (a 4 Ω)

Generali

Uscite:

Terminale delle uscite audio (REAR, SUB)

Antenna elettrica/terminale di controllo dell'amplificatore di potenza (REM OUT)

Ingressi:

Terminale di ingresso del telecomando

Terminale di ingresso dell'antenna

Presa di ingresso AUX (minipresa stereo) Porta USB

Requisiti di alimentazione: batteria auto da 12 V CC (massa negativa)

Consumo di corrente nominale: 10 A

Dimensioni:

circa 178 mm × 50 mm × 177 mm (l/a/p)

Dimensioni di montaggio:

circa 182 mm × 53 mm × 160 mm (l/a/p)

Peso: circa 1,2 kg

Contenuto della confezione:

Unità principale (1)

Elementi per l'installazione e i collegamenti (1 set)

È possibile che il rivenditore non tratti alcuni degli accessori di cui sopra. Per ulteriori informazioni, rivolgersi al rivenditore.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Informazioni sul copyright

Windows Media è un marchio di fabbrica registrato o marchio di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Questo prodotto è tutelato da specifici diritti di proprietà intellettuale di Microsoft Corporation. L'uso o la distribuzione della tecnologia in questione al di fuori del presente prodotto sono vietati senza l'apposita licenza concessa da Microsoft o da una filiale Microsoft autorizzata.

Tecnologia di codifica audio MPEG Layer-3 e brevetti su licenza del Fraunhofer IIS e della Thomson.

Android è un marchio di Google Inc.

libFLAC

Copyright (C) 2000-2009 Josh Coalson Copyright (C) 2011-2013 Xiph.Org Foundation

Sono permessi la ridistribuzione e l'utilizzo in forma sorgente o binaria, con o senza modifiche, solo se vengono rispettate le seguenti condizioni:

• Le ridistribuzioni del codice sorgente devono mantenere la nota sul copyright riportata qui sopra, l'elenco delle condizioni e la dichiarazione di responsabilità limitata che segue.
• Le ridistribuzioni in forma binaria devono riprodurre la nota sul copyright riportata qui sopra, l'elenco delle condizioni e la dichiarazione di responsabilità limitata che segue nella documentazione e/o nell'altro materiale fornito con la distribuzione.
• Il nome della Fondazione Xiph.org e i nomi dei relativi collaboratori non potranno essere utilizzati per sostenere o promuovere prodotti derivati da questo software, senza previa autorizzazione scritta.

IL SOFTWARE È FORNITO DAI DETENTORI DEL COPYRIGHT E DAI COLLABORATORI “COSÌ COM'È” E NON SI RICONOSCE ALCUNA ALTRA GARANZIA ESPRESSA O IMPLICITA, INCLUSE, A TITOLO ESEMPLIFICATIVO, GARANZIE IMPLICITE DI COMMERCIABILITÀ E IDONEITÀ PER UN FINE PARTICOLARE. IN NESSUN CASO LA FONDAZIONE O I RELATIVI COLLABORATORI POTRANNO ESSERE RITENUTI RESPONSABILI PER DANNI DIRETTI, INDIRETTI, INCIDENTALI, SPECIALI, PUNITIVI O CONSEQUENZIALI (INCLUSI, A TITOLO ESEMPLIFICATIVO, DANNI DERIVANTI DALLA NECESSITÀ DI SOSTITUIRE BENI E SERVIZI, DANNI PER MANCATO UTILIZZO, PERDITA DI DATI O MANCATO GUADAGNO, INTERRUZIONE DELL'ATTIVITÀ), IMPUTABILI A QUALUNQUE CAUSA E INDIPENDENTEMENTE DALLA TEORIA DELLA RESPONSABILITÀ, SIA NELLE CONDIZIONI PREVISTE DAL CONTRATTO CHE IN CASO DI “STRICT LIABILITY”, ERRORI (INCLUSI NEGLIGENZA O ALTRO), DERIVANTI O COMUNQUE CORRELATI ALL'UTILIZZO DEL SOFTWARE, ANCHE QUALORA SIANO STATI INFORMATI DELLA POSSIBILITÀ DEL VERIFICARSI DI TALI DANNI.

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di verifica per risolvere la maggior parte dei problemi che si potrebbero verificare durante l'uso di questo apparecchio.

Prima di esaminare l'elenco che segue, verificare le procedure di collegamento e d'uso dell'apparecchio.

Per informazioni sull'utilizzo del fusibile e sulla rimozione dell'apparecchio dal cruscotto, consultare "Collegamenti e installazione" (pagina 24).

Se il problema persiste, visitare il sito di assistenza riportato sulla retrocopertina.

Generali

Non viene emesso alcun suono o il volume dell'audio è molto basso.

→ La posizione dell'attenuatore [FADER] non è appropriata per un sistema a 2 diffusori. → Il volume dell'apparecchio e/o del dispositivo collegato è molto basso. - Aumentare il volume dell'apparecchio o del dispositivo collegato.

Non viene emesso alcun segnale acustico.

→ Un amplificatore di potenza opzionale è collegato e l'amplificatore incorporato non viene utilizzato.

Il contenuto della memoria è stato cancellato.

→ Il cavo di alimentazione o la batteria sono stati rimossi o non sono collegati correttamente.

Le stazioni memorizzate e l'ora esatta sono cancellate.

Si è bruciato il fusibile.

Quando si cambia la posizione della chiave di accensione, viene emesso un disturbo.

→ I cavi non sono collegati correttamente al connettore di alimentazione accessoria dell'auto.

Durante la riproduzione o la ricezione, viene attenuato il modo di dimostrazione.

→ Se non viene eseguita alcuna operazione per 5 minuti quando è impostata la funzione [DEMO-ON], viene attivato il modo di dimostrazione. - Impostare [DEMO-OFF] (pagina 12).

Il display viene disattivato/non viene visualizzato nella finestra del display.

→ L'attenuatore di luminosità è impostato su [DIM-ON] (pagina 14). → Il display scompare tenendo premuto OFF. - Premere OFF sull'apparecchio sino a visualizzare il display. → I connettori sono sporchi (pagina 17).

Il display/l'illuminazione lampeggia.

→ L'alimentazione non è sufficiente.

• Verificare che la batteria dell'auto fornisca sufficiente alimentazione all'apparecchio. (I requisiti di alimentazione sono 12 V CC.)

I tasti per le operazioni non funzionano. Il disco non viene espulso.

Premere DSPL (indietro)/MODE per più di 2 secondi per azzerare l'apparecchio. Tutti i dati memorizzati saranno cancellati. Per tutelare la propria sicurezza, non azzerare l'apparecchio durante la guida.

Ricezione radiofonica

Non è possibile ricevere le stazioni. L'audio è disturbato.

→ Il collegamento non è corretto.

• Verificare il collegamento dell'antenna dell'auto.
• Se l'antenna automatica non si estende, verificare il collegamento del cavo di controllo dell'antenna elettrica.

Non è possibile effettuare la sintonizzazione preselezionata.

→ Il segnale di trasmissione è eccessivamente debole.

Non è possibile sintonizzare da 65 MHz a 74 MHz in FM3.

→ [AREA] è impostato su [EUROPE]. - Impostare [AREA] su [RUSSIA] (pagina 12).

RDS

Impossibile ricevere i servizi RDS (quando [AREA] è impostato su [RUSSIA]).

→ È selezionato FM3. - Selezionare FM1 o FM2. → I servizi RDS non sono disponibili nella regione corrente.

Dopo alcuni secondi di ascolto, viene avviata la funzione SEEK.

→ La stazione non è TP oppure il segnale è debole. - Disattivare il modo TA (pagina 9).

Non viene trasmesso alcun notiziario sul traffico.

→ Attivare il modo TA (pagina 9). → La stazione non trasmette notiziari sul traffico pur essendo una stazione TP.

• Sintonizzarsi su un'altra stazione.

Il modo PTY visualizza [--- --- ---]

→ La stazione corrente non è una stazione RDS. → I dati RDS non vengono ricevuti. → La stazione non specifica il tipo di programma.

Il nome del servizio programmi lampeggia.

Non esiste alcuna frequenza alternativa per la stazione corrente.

• Premere SEEK + / - durante il lampeggiamento del nome del servizio programmi. Viene visualizzato [PI SEEK] e l'apparecchio avvia la ricerca di un'altra frequenza con gli stessi dati PI (identificativo programma).

Riproduzione di CD

Il disco non viene riprodotto.

Il disco è difettoso o sporco. → I CD-R/CD-RW non sono per l'uso audio (pagina 16).

Non è possibile riprodurre file in formato MP3/WMA.

→ Il disco non è compatibile con il formato e la versione MP3/WMA. Per ulteriori informazioni sui dischi e sui formati riproducibili, visitare il sito di assistenza riportato sulla retrocopertina.

I file MP3/WMA necessitano di un tempo maggiore prima di poter essere riprodotti.

Per i dischi indicati di seguito, l'avvio della riproduzione necessita di un tempo maggiore.

• Dischi registrati con una struttura ad albero complessa.
• Dischi registrati in multissessione.
• Dischi ai quali è possibile aggiungere dati.

L'audio salta.

Il disco è difettoso o sporco.

Riproduzione mediante un dispositivo USB

Non è possibile eseguire la riproduzione mediante un hub USB.

→ Il presente apparecchio non è in grado di riconoscere i dispositivi USB mediante un hub USB.

Un dispositivo USB necessita di un tempo maggiore per avviare la riproduzione.

→ Il dispositivo USB contiene file con una struttura ad albero complessa.

L'audio viene trasmesso a intermittenza.

→ A velocità di trasmissione elevate è possibile che l'audio venga trasmesso a intermittenza. → I file DRM (gestione dei diritti digitali) potrebbero non essere riproducibili in alcuni casi.

Non è possibile riprodurre file audio.

→ I dispositivi USB formattati con file system diversi da FAT16 o FAT32 non sono supportati.* * Questo apparecchio supporta FAT16 e FAT32, tuttavia è possibile che alcuni dispositivi USB non supportino tutti questi FAT. Per ulteriori informazioni, consultare le istruzioni per l'uso del dispositivo USB o contattare il produttore.

Impossibile eseguire le operazioni per saltare un album, saltare voci (Modo Jump) e cercare un brano in base al nome (Quick-BrowZer).

→ Queste operazioni non sono disponibili quando è collegato un dispositivo USB in modalità Android. - Impostare [USB MODE] su [MSC/MTP] (pagina 13). → La modalità USB del dispositivo non è impostata in modo appropriato. - Accertarsi che la modalità USB del dispositivo sia impostata sulla modalità MSC/MTP.

L'audio non viene emesso durante la riproduzione in modalità Android.

→ Quando l'apparecchio è in modalità Android, l'audio viene emesso soltanto dallo smartphone Android.

• Controllare lo stato dell'applicazione per la riproduzione audio sullo smartphone Android. - La riproduzione potrebbe non essere eseguita correttamente a seconda dello smartphone Android in uso.

Messaggi

Durante il funzionamento, i seguenti messaggi possono apparire o lampeggiare.

CD ERROR: non è possibile riprodurre il disco. Il disco viene espulso automaticamente.

→ Pulire il disco o inserirlo correttamente, accertarsi che il disco non sia vuoto o difettoso.

CD NO MUSIC: non è presente alcun file riproducibile. Il disco viene espulso automaticamente.

→ Inserire un disco contenente file riproducibili (pagina 17).

CD PUSH EJT: impossibile espellere il disco correttamente.

Premere ▲ (espulsione).

HUB NO SUPRT: gli hub USB non sono supportati.

→ L'operazione selezionata potrebbe non essere valida.

NO AF: nessuna frequenza alternativa.

Premere SEEK +/- durante il lampeggiamento del nome del servizio programmi. Viene visualizzato [PI SEEK] e l'apparecchio avvia la ricerca di un'altra frequenza con gli stessi dati PI (identificativo programma).

NO TP: nessun programma sul traffico.

→ L'apparecchio continua la ricerca di stazioni TP disponibili.

NOT SUPPORT - ANDROID MODE

→ Un dispositivo USB che non supporta AOA (Android Open Accessory) 2.0 è collegato all'apparecchio quando [USB MODE] è impostato su [ANDROID].

• Impostare [USB MODE] su [MSC/MTP] (pagina 13).

OVERLOAD: il dispositivo USB è sovraccaricato.

→ Scollegare il dispositivo USB, quindi premere SRC per selezionare un'altra sorgente. → Il dispositivo USB è difettoso oppure è stato collegato un dispositivo non supportato.

READ: lettura informazioni in corso. → Una volta terminata l'operazione, la riproduzione viene avviata automaticamente. Potrebbe essere necessario attendere un po' di tempo a seconda dell'organizzazione del file. USB ERROR: non è possibile riprodurre il dispositivo USB. → Collegare nuovamente il dispositivo USB. USB NO DEV: il dispositivo USB non è collegato o non è riconosciuto. → Accertarsi che il dispositivo USB o il cavo USB siano collegati saldamente. USB NO MUSIC: non è presente alcun file riproducibile. → Collegare un dispositivo USB contenente file riproducibili (pagina 18).

USB NO SUPRT: il dispositivo USB non è supportato. Per ulteriori informazioni sulla compatibilità del dispositivo USB in uso, visitare il sito di assistenza riportato sulla retrocopertina.

L L L o I: è stato raggiunto l'inizio o la fine del disco.

• (carattere di sottolineatura): non è possibile visualizzare il carattere.

Funzionamento del telecomando da volante:

ERRORE: si è verificato un errore durante la registrazione della funzione.

→ Riavviare la registrazione della funzione con cui si è verificato l'errore (pagina 13).

TIMEOUT: la registrazione della funzione non è stata effettuata entro l'intervallo previsto. → Tentare di completare la registrazione mentre [REGISTER] lampeggia (circa 6 secondi) (pagina 13).

Se le soluzioni riportate non risolvono il problema, rivolgersi al più vicino rivenditore Sony.

Se l'apparecchio viene portato in un centro di assistenza a causa di un problema relativo alla riproduzione di un CD, assicurarsi di portare il disco utilizzato al momento in cui si è verificato il problema.

Collegamenti e installazione

Attenzione

• Portare tutti i cavi di messa a terra a un punto di massa comune.
• Evitare che i cavi rimangano bloccati da una vite o incastrati nelle parti mobili (ad esempio nelle guide scorrevoli dei sedili).
• Prima di effettuare i collegamenti, spegnere il motore dell'automobile per evitare di causare cortocircuiti.
• Collegare il cavo di alimentazione ⑥ all'apparecchio e ai diffusori prima di collegarlo al connettore di alimentazione ausiliaria.
• Per motivi di sicurezza, accertarsi di isolare qualsiasi cavo non collegato utilizzando del nastro adesivo.

Precauzioni

• Scegliere con attenzione la posizione per l'installazione in modo che l'apparecchio non interferisca con le operazioni di guida del conducente.
• Evitare di installare l'apparecchio dove sia soggetto ad alte temperature, come alla luce solare diretta o al getto di aria calda dell'impianto di riscaldamento, o dove possa essere soggetto a polvere, sporco e vibrazioni eccessive.
• Usare solo il materiale di montaggio in dotazione per un'installazione stabile e sicura.

Nota sul cavo di alimentazione (giallo)

Se questo apparecchio viene collegato in combinazione con altri componenti stereo, la potenza nominale dei circuiti dell'automobile deve essere superiore a quella prodotta dalla somma dei fusibili di ciascun componente.

Regolazione dell'angolo di montaggio

Regolare l'angolo di montaggio in modo che sia inferiore a 45°

Elenco dei componenti per l'installazione

①

②

③

④

⑤

⑥

• Questo elenco dei componenti non comprende tutto il contenuto della confezione.
• La staffa ① e la cornice protettiva ③ vengono applicati all'apparecchio in fabbrica. Prima di installare l'apparecchio, utilizzare le chiavi di rilascio ② per rimuovere la staffa ① dall'apparecchio. Per ulteriori informazioni, consultare "Rimozione della staffa e della cornice protettiva" (pagina 27).
• Conservare le chiavi di rilascio (2) per un uso futuro in quanto sono necessarie per rimuovere l'apparecchio dall'auto.

Connessioni

1 Non in dotazione 2 Impedenza diffusori: 4Ω - 8Ω × 4 3 Cavo a piedini RCA (non in dotazione) 4 A seconda del tipo di auto, utilizzare un adattatore per il telecomando cablato (non in dotazione). Per ulteriori informazioni sull'uso del telecomando cablato, consultare "Uso del telecomando cablato" (pagina 27). *5 A seconda del tipo di auto, utilizzare un adattatore (non in dotazione) se il connettore dell'antenna non può essere inserito.

Collegamenti

Quando si collega l'apparecchio con il cavo di alimentazione in dotazione 6 si potrebbero danneggiare l'antenna elettrica, se questa non dispone di scatola a relè.

Al connettore del diffusore dell'auto

1	Diffusore posteriore (dest)	⊕	Viola
2			A strisce viola/nero
3	Diffusore anterioriore (dest)	⊕	Grigio
4			A strisce grigio/nero
5	Diffusore anterioriore (sinistro)	⊕	Bianco
6			A strisce bianco/nero
7	Diffusore posteriore (sinistro)	⊕	Verde
8			A strisce verde/nero

Al connettore di alimentazione dell'auto

12	alimentazione continua	Giallo
13	antenna elettrica/ controllo dell' amplificatore di potenza (REM OUT)	A strisce blu/bianco
15	alimentazione commutata	Rosso
16	terra Nero

Collegamento semplice del subwoofer

È possibile utilizzare un subwoofer senza un amplificatore di potenza quando è collegato a un cavo dei diffusori posteriori.

Note

• È necessario preparare i cavi dei diffusori posteriori.
• Usare un subwoofer di impedenza compresa tra 4Ω e 8Ω e con capacità di potenza adeguata, altrimenti il subwoofer potrebbe essere danneggiato.

Collegamento per la conservazione della memoria

Quando il cavo di ingresso alimentazione giallo è collegato, viene sempre fornita alimentazione al circuito di memoria anche quando l'interruttore di accensione è spento.

Collegamento dei diffusori

• Prima di collegare i diffusori spegnere l'apparecchio.
• Usare diffusori di impedenza compresa tra 4 Ω e 8 Ω e con capacità di potenza adeguata, altrimenti i diffusori potrebbero essere danneggiati.

Diagramma dei collegamenti di alimentazione

Controllare il connettore di alimentazione ausiliaria e far corrispondere correttamente i collegamenti dei cavi a seconda dell'automobile.

Connettore di alimentazione ausiliaria

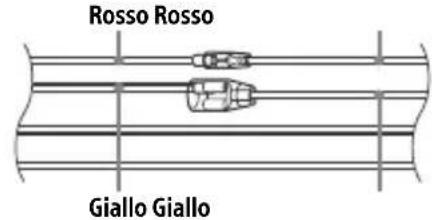

Collegamento normale

12	alimentazione continua Giallo
15	alimentazione commutata	Rosso

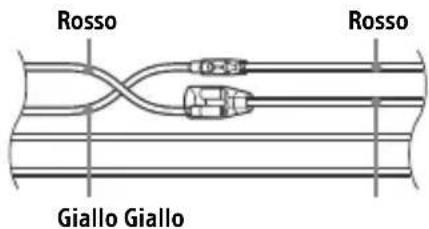

Se le posizioni dei cavi rosso e giallo sono invertite

12	alimentazione commutata	Giallo
15	alimentazione continua Rosso

Se l'auto è sprovvista della posizione ACC (accessoria)

Dopo aver fatto corrispondere i collegamenti e aver commutato i cavi di alimentazione, collegare l'apparecchio all'alimentazione dell'automobile. Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi all'autoconcessionario.

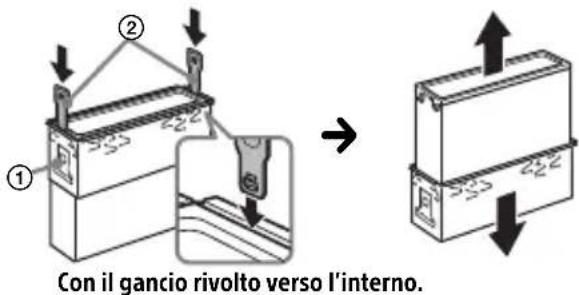

Rimozione della staffa e della cornice protettiva

Prima di installare l'apparecchio, rimuovere la cornice protettiva ③ e la staffa ① dall'apparecchio.

1 Afferrare entrambe le estremità della cornice protettiva ③, quindi estrarla.

2 Inserire entrambe le chiavi di rilascio ② finché non scattano in posizione, quindi abbassare la staffa ①, infine sollevare l'apparecchio per estrarlo.

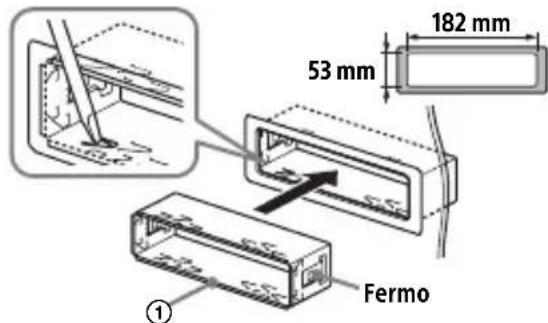

Montaggio dell'apparecchio sul cruscotto

Prima di installare l'apparecchio, accertarsi di ripiegare i fermi presenti su entrambi i lati della staffa ① verso l'interno di 2 mm.

1 Inserire la staffa ① nel cruscotto, quindi piegare verso l'esterno i morsetti per un'installazione sicura.

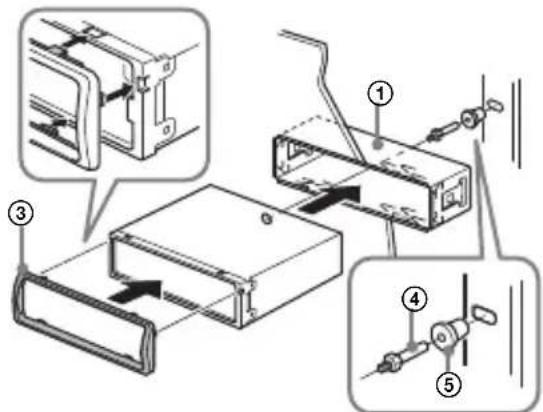

2 Montare l'apparecchio sulla staffa ①, quindi fissare la cornice protettiva ③.

Note

• Se i fermi sono diritti o ripiegati verso l'esterno, l'apparecchio non verrà installato in modo sicuro e potrebbe fuoriuscire.
• Assicurarsi che i 4 fermi sulla cornice protettiva ③ siano correttamente inseriti negli alloggiamenti dell'apparecchio.

Rimozione e installazione del pannello anteriore

Per ulteriori informazioni, consultare "Rimozione del pannello anteriore" (pagina 6).

Azzeramento dell'apparecchio

Per ulteriori informazioni, consultare "Azzeramento dell'apparecchio" (pagina 7).

Sostituzione del fusibile

Per la sostituzione del fusibile, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i

collegamenti dell'alimentazione e sostituire il fusibile. Se dopo la sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

DEMO (dimostrazione)

Attivazione della modalità dimostrativa: [ON], [OFF].

CLOCK-ADJ (impostazione dell'orologio) (pagina 6)

CAUT ALM (segnale di allarme) ATTIVAZIONE del segnale di preavviso: [ON], [OFF] (pag. 5).

Con la presente, Sony Corporation dichiara che questo apparecchio è conforme alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

http://www.compliance.sony.de/

Con la presente, Sony Corporation dichiara che questo apparecchio è conforme alla Direttiva 2014/53/UE.

Sito di assistenza clienti

In caso di domande o per le informazioni più aggiornate sul presente prodotto, visitare il seguente sito Web:

Per informazioni più dettagliate sui nostri prodotti, visitate il nostro sito web indicato di seguito:

http://www.sony.eu/support

Registra il tuo prodotto online ora su: Registrieren Sie Ihr Produkt jetzt bei: Merci d'enregistrer votre produit en ligne sur: Registra online il tuo prodotto su: Registreer uw product nu online via: Registrate il vostro prodotto online su:

http://www.sony.eu/mysony

Kazakistan Cumhuriyeti'nin "Sonn Elektroniks" AK şirketi, Kazakistan'daki faaliyetleri için yetkilendirilmiş olup, adresi: 050010, Kazakistan Cumhuriyeti, Almatı, Dostyk Bulvarı, 117/7.
