GEBRUIKSAANWIJZING CDXG1201U SONY

• Azzeramento dell’apparecchio Sostituzione del fusibile Fusibile (10 A)2NL Geproduceerd in Thailand Eigenschappen laserdiode Emissieduur: continu Laservermogen: minder dan 53,3 μW (Deze uitgangswaarde is gemeten op een afstand van 200 mm van het lensoppervlak op het optische opnameblok met 7 mm opening.) Het naamplaatje met de werkspanning enz. bevindt zich onder aan de behuizing. Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU- conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/ Deze apparatuur is bedoeld om te worden gebruikt met de goedgekeurde softwareversie(s) die aangegeven zijn in de EU-conformiteitsverklaring. De software die geïnstalleerd is op deze apparatuur werd gecontroleerd en beantwoordt aan de essentiële vereisten van Richtlijn 2014/53/EU. Softwareversie: 1_ U kunt de softwareversie in het firmware- instelitem van het algemene instelmenu controleren. Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU- richtlijnen van kracht zijn Producent: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan Voor EU-product conformiteit: Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, België Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen) Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor kwik (Hg) of lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel vervangen worden. Om ervoor te zorgen dat de batterij, het elektrisch en het elektronische apparaat op een juiste wijze zal worden behandeld, dienen deze producten aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installeren, aangezien de achterkant ervan tijdens het gebruik erg warm wordt. Zie "Aansluiting/installatie" (pagina 22) voor meer informatie.3NL Voor meer details in verband met het recycleren van dit product of batterij, kan u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht. Disclaimer betreffende diensten aangeboden door derden Diensten die aangeboden worden door derden kunnen gewijzigd, opgeschort of beëindigd worden zonder voorafgaande kennisgeving. Sony draagt geen enkele verantwoordelijkheid voor dergelijke situaties. Inhoudsopgave Onderdelen en bedieningselementen p. 4
• Aan de slag Het voorpaneel verwijderen p. 5
• De unit resetten p. 5
• De klok instellen p. 6
• Een USB-apparaat aansluiten p. 6
• Een ander draagbaar audiotoestel aansluiten p. 6
• Luisteren naar de radio Luisteren naar de radio p. 7
• Radio Data System (RDS) gebruiken p. 7
• Afspelen Een disc afspelen p. 9
• Een USB-apparaat afspelen p. 9
• Tracks zoeken en afspelen p. 9
• Instellingen De DEMO-stand annuleren Algemene bediening voor instellingen p. 10

Aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . 23 Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Waarschuwing als het contactslot van de auto geen ACC-positie heeft Zorg ervoor dat de AUTO OFF-functie ingesteld is (page 11). Hiermee wordt het apparaat na de ingestelde tijdsduur automatisch volledig uitgeschakeld nadat u het apparaat hebt uitgeschakeld. Zo voorkomt u dat de accu leegraakt. Als u de AUTO OFF-functie niet instelt, houd dan steeds OFF ingedrukt tot het scherm verdwijnt, wanneer u het contact uitzet.4NL Onderdelen en bedieningselementen Toets om het voorpaneel los te maken SRC (bron) De unit inschakelen. Een andere bron kiezen. OFF Houd 1 seconde ingedrukt als u de bron wilt uitschakelen en de klok wilt weergeven. Houd langer dan 2 seconden ingedrukt als u het apparaat en het scherm wilt uitschakelen. Regelknop Draai aan deze knop om het volume te regelen. PUSH ENTER Voer het geselecteerde item in. MENU Opent het instellingenmenu. Discsleuf Display / (SEEK –/+) Hiermee kunt u automatisch afstemmen op radiozenders. Houd ingedrukt om handmatig af te stemmen. / (vorige/volgende) / (terugspoelen/ vooruitspoelen) (disc uitwerpen) PTY (programmatype) Selecteer PTY in RDS. (bladeren) (pagina 10) Hiermee kunt u tijdens het afspelen de bladerstand activeren. (Niet beschikbaar wanneer een USB- toestel in Android™-stand is aangesloten.) EQ (equalizer) Selecteer een equalizercurve. (terug) Hiermee keert u terug naar het vorige scherm. MODE (pagina 7) Ontvanger voor de afstandsbediening Hoofdapparaat5NL Cijfertoetsen (1 tot 6) Hiermee kunt u opgeslagen radiozenders ontvangen. Houd ingedrukt om zenders op te slaan. ALBUM / Hiermee kunt u een album op een audiotoestel overslaan. Houd ingedrukt om albums te blijven overslaan. (Niet beschikbaar wanneer een USB- toestel in Android-stand is aangesloten.) (herhalen) (Niet beschikbaar wanneer een USB- toestel in Android-stand is aangesloten.) (willekeurig) (Niet beschikbaar wanneer een USB- toestel in Android-stand is aangesloten.) (afspelen/pauze) EXTRA BASS Versterkt de lage tonen synchroon met het volumeniveau. Druk als u de instelling voor EXTRA BASS wilt wijzigen: [1], [2], [OFF]. AUX-ingang DSPL (display) Wijzig display-items. SCRL (scrollen) Houd ingedrukt als u een item over het display wilt laten scrollen. USB-poort Het voorpaneel verwijderen U kunt ter voorkoming van diefstal het voorpaneel van het apparaat verwijderen. 1 Houd OFF ingedrukt tot de unit wordt uitgeschakeld, druk op de toets en maak het voorpaneel los en trek het paneel naar u toe. Waarschuwingstoon Als u de contactschakelaar in de stand OFF zet zonder dat u het voorpaneel hebt verwijderd, klinkt gedurende enkele seconden de waarschuwingstoon. U hoort de waarschuwingstoon alleen als de ingebouwde versterker wordt gebruikt. De unit resetten Voordat u de unit voor het eerst gebruikt, na het vervangen van de accu of het wijzigen van de aansluitingen, moet u het apparaat resetten. 1 Houd DSPL en (terug)/MODE langer dan 2 seconden ingedrukt. OpmerkingReset u de unit, dan worden de klokinstelling en bepaalde opgeslagen gegevens gewist. Aan de slag Het voorpaneel bevestigen6NL De geografische locatie instellen Nadat u de unit hebt gereset, verschijnt de instelling van de geografische locatie. 1 Druk op ENTER, terwijl [SET AREA] wordt weergegeven. Weergegeven wordt welke geografische locatie is ingesteld. 2 Selecteer [EUROPE] of [RUSSIA] door de regelknop te draaien en er vervolgens op te drukken. 3 Draai de regelknop en selecteer [YES] of [NO] en druk er vervolgens op. Wijzigt u de instelling van de geografische locatie, dan wordt de unit gereset, vervolgens wordt de klok weergegeven. Deze instelling kan worden geconfigureerd in het algemene installatiemenu (pagina 11). De klok instellen 1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en er vervolgens op te drukken. 2 Selecteer [SET CLOCK-ADJ] door de regelknop te draaien en druk er vervolgens op. De aanduiding voor het uur gaat knipperen. 3 Stel de uren en minuten in door de regelknop te draaien. Verplaats de digitale aanduiding door op SEEK +/– te drukken. 4 Druk op MENU na het instellen van de minuten. Het instellen is voltooid en de klok begint te lopen. De klok weergeven Druk op DSPL. Een USB-apparaat aansluiten 1 Verlaag het volume op de unit. 2 Sluit het USB-apparaat aan op de unit. Een ander draagbaar audiotoestel aansluiten 1 Schakel het draagbare audiotoestel uit. 2 Verlaag het volume op de unit. 3 Sluit het draagbare audiotoestel met behulp van een verbindingskabel (niet bijgeleverd)* aan op de AUX- ingang (stereominiaansluiting) op de unit.

• Gebruik een rechte stekker. 4 Selecteer [AUX] door op SRC te drukken. Het volumeniveau van het aangesloten toestel afstemmen op andere bronnen Start het afspelen op het draagbare audiotoestel bij een gemiddeld volume en stel uw gebruikelijke luistervolume in op de unit. Druk op MENU en selecteer [SOUND] [SET AUX VOL] (pagina 13).7NL Luisteren naar de radio Om naar de radio te luisteren, drukt u op SRC om [TUNER] te selecteren. 1 Druk op MODE als u de band wilt wijzigen (FM1, FM2, FM3, MW of LW). 2 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er vervolgens op. 3 Selecteer [SET BTM] door de regelknop te verdraaien en druk er vervolgens op. Het apparaat slaat de zenders in de volgorde van frequentie op onder de cijfertoetsen. 1 Druk op MODE als u de band wilt wijzigen (FM1, FM2, FM3, MW of LW). 2 Stem af op de gewenste zender. Handmatig afstemmen Houd SEEK +/– ingedrukt om ongeveer op de gewenste frequentie af te stemmen en druk vervolgens herhaaldelijk op SEEK +/– om fijn af te stemmen op de gewenste frequentie. Automatisch afstemmen Druk op SEEK +/–. Het zoeken stopt wanneer een zender wordt ontvangen. 1 Als u de zender ontvangt die u wilt opslaan, houdt u een cijfertoets (1 tot

6) ingedrukt tot [MEM] wordt

weergegeven. 1 Selecteer de band en druk vervolgens op een cijfertoets (1 tot 6). Radio Data System (RDS) gebruiken AF stemt continu opnieuw af op de zender met het sterkste signaal in een netwerk, en TA biedt u de huidige verkeersinformatie of verkeersprogramma's (TP) wanneer deze worden ontvangen. 1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er vervolgens op. 2 Selecteer [SET AF/TA] door de regelknop te draaien en druk er vervolgens op. 3 Selecteer [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] of [SET AF/TA-OFF] door de regelknop te draaien, en druk er vervolgens op. RDS-zenders met de AF- en TA- instelling opslaan U kunt RDS-zenders samen met een AF/TA- instelling voorprogrammeren. Stel AF/TA in en sla de zender vervolgens met BTM of handmatig op. Als u handmatig voorprogrammeert, kunt u ook niet-RDS- zenders voorprogrammeren. Noodberichten ontvangen Als AF of TA is ingeschakeld, wordt de geselecteerde bron automatisch onderbroken door de noodberichten. Het volumeniveau aanpassen tijdens een verkeersbericht Het niveau wordt los van het normale volumeniveau opgeslagen in het geheugen voor toekomstige verkeersinformatie. Luisteren naar de radio Automatisch opslaan (BTM) Afstemmen Handmatig opslaan De opgeslagen zenders ontvangen Alternatieve frequenties (AF) en verkeersinformatie (TA) instellen8NL Op een regionaal programma afgestemd blijven (REGIONAL) Wanneer de functies AF en REGIONAL ingeschakeld zijn, schakelt het apparaat niet over naar een andere regionale zender met een sterkere frequentie. Verlaat u het ontvangstgebied van het regionale programma, stel dan tijdens FM-ontvangst [SET REG-OFF] in bij [GENERAL] (pagina 12). Deze functie werkt niet in het Verenigd Koninkrijk en sommige andere gebieden. Local Link-functie (alleen voor het Verenigd Koninkrijk) Met deze functie kunt u andere lokale zenders in het gebied selecteren, ook als deze niet zijn opgeslagen onder de cijfertoetsen. Druk tijdens FM-ontvangst op een cijfertoets (1 tot 6) waaronder een lokale zender is opgeslagen. Druk binnen 5 seconden nogmaals op de cijfertoets van de lokale zender. Herhaal dit tot de lokale zender wordt ontvangen. 1 Houd PTY ingedrukt tijdens FM- ontvangst. 2 Draai de regelknop tot het gewenste programmatype wordt weergegeven en druk er vervolgens op. Het apparaat begint te zoeken naar een zender die het geselecteerde programmatype uitzendt. Programmatypen Met de CT-gegevens van de RDS-uitzending wordt de klok ingesteld. 1 Stel [SET CT-ON] in bij [GENERAL] (pagina 11). Programmatypes (PTY) selecteren NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatieve programma's), DRAMA (toneel), CULTURE (cultuur), SCIENCE (wetenschap), VARIED (diversen), POP M (popmuziek), ROCK M (rockmuziek), EASY M (variété), LIGHT M (licht klassiek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weerberichten), FINANCE (financiën), CHILDREN (kinderprogramma's), SOCIAL A (sociale zaken), RELIGION (religie), PHONE IN (inbelprogramma), TRAVEL (reizen), LEISURE (ontspanning), JAZZ (jazzmuziek), COUNTRY (countrymuziek), NATION M (nationale muziek), OLDIES (oldies), FOLK M (folkmuziek), DOCUMENT (documentaires) De kloktijd instellen (CT)9NL Een disc afspelen 1 Plaats de CD (met het label omhoog). Het afspelen start automatisch. Een USB-apparaat afspelen U kunt USB-apparaten* van het type AOA (Android Open Accessory) 2.0, MSC (Mass Storage Class) en MTP (Media Transfer Protocol) die geschikt zijn voor de USB- standaard gebruiken. Afhankelijk van het USB-toestel, kan op de unit de Android- stand of de MSC/MTP-stand worden geselecteerd. Er zijn digitale mediaspelers of Android- smartphones waarop de MTP-stand moet worden ingesteld.

• bijv., een USB-flash-drive, een digitale mediaspeler, een Android-smartphoneOpmerkingen• Ga naar de ondersteuningssite die op het achterblad wordt vermeld voor meer informatie over de compatibiliteit van het USB-apparaat.• Smartphones waarop Android OS 4.1 of hoger is geïnstalleerd, ondersteunen Android Open Accessory 2.0 (AOA 2.0). Maar er zijn smartphones die AOA 2.0 niet volledig ondersteunen, zelfs al is Android OS 4.1 of hoger geïnstalleerd.Ga naar de ondersteuningssite die op het achterblad wordt vermeld voor meer informatie over de compatibiliteit van uw Android-smartphone.• Het afspelen van de volgende bestanden wordt niet ondersteund.MP3/WMA/FLAC:– Auteursrechtelijk beveiligde bestanden– DRM-bestanden (Digital Rights Management - beheer van digitale rechten)– MeerkanaalsaudiobestandenMP3/WMA:– Bestanden die zonder gegevensverlies zijn gecomprimeerd (lossless) Selecteer voordat een aansluiting tot stand brengt, de USB-stand (Android-stand of MSC/MTP-stand) afhankelijk van het USB- toestel (pagina 11). 1 Sluit een USB-apparaat aan op de USB-poort (pagina 6). Het afspelen wordt gestart. Als er al een toestel aangesloten is, drukt u om het afspelen ervan te starten op SRC om [USB] te selecteren. 2 Pas het volume op dit apparaat aan. Het afspelen stoppen Houd OFF gedurende 1 seconde ingedrukt. Het toestel verwijderen Stop het afspelen en verwijder het toestel. Tracks zoeken en afspelen Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten. 1 Druk tijdens het afspelen herhaaldelijk op (herhalen) of (willekeurig) om de gewenste weergavestand te selecteren. Het duurt even voor het afspelen start in de geselecteerde weergavestand. De beschikbare weergavestanden verschillen afhankelijk van de geselecteerde geluidsbron. Afspelen Herhaaldelijk en willekeurig afspelen10NL Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten. 1 Druk tijdens het afspelen van CD of USB op (bladeren)* zodat de lijst met zoekcategorieën wordt weergegeven. Druk, wanneer de tracklijst wordt weergegeven, herhaaldelijk op (terug) zodat de gewenste zoekcategorie wordt weergegeven.
• Druk tijdens het afspelen via USB gedurende meer dan 2 seconden op (bladeren) en keer rechtstreeks terug naar het begin van de categorielijst. 2 Selecteer de zoekcategorie van uw keuze door de regelknop te draaien en bevestig deze door er op te drukken. 3 Herhaal stap 2 als u de gewenste track wilt zoeken. Het afspelen wordt gestart. De Quick-BrowZer-stand verlaten Druk op (bladeren). Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten. 1 Druk op (bladeren). 2 Druk op SEEK +. 3 Verdraai de regelknop om het item te selecteren. De lijst wordt doorbladerd in stappen van 10 % van het totale aantal items in de lijst. 4 Druk op ENTER om terug te keren naar de Quick-BrowZer-stand. Het geselecteerde item wordt weergegeven. 5 Selecteer het item van uw keuze door de regelknop te verdraaien en er vervolgens op te drukken. Het afspelen wordt gestart. De DEMO-stand annuleren U kunt het demonstratiescherm annuleren dat wordt weergegeven wanneer de bron uitgeschakeld is en de klok weergegeven wordt. 1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er vervolgens op. 2 Selecteer [SET DEMO] door de regelknop te verdraaien en druk er vervolgens op. 3 Selecteer [SET DEMO-OFF] door de regelknop te verdraaien en druk er vervolgens op. Het instellen is voltooid. 4 Druk twee keer op (terug). Het display keert terug naar de normale ontvangst-/weergavestand. Algemene bediening voor instellingen U kunt items instellen in de volgende instelcategorieën: Algemene instellingen (GENERAL), Geluidsinstellingen (SOUND), Display- instellingen (DISPLAY) 1 Druk op MENU. 2 Selecteer de instellingencategorie door de regelknop te draaien en er vervolgens op te drukken. De items die ingesteld kunnen worden, verschillen afhankelijk van de bron en instellingen. 3 Selecteer de opties door de regelknop te draaien en druk er vervolgens op. Terugkeren naar het vorige display Druk op (terug). Zoeken naar een track op naam (Quick-BrowZer™) Zoeken door items over te slaan (Overspring-stand) Instellingen11NL Algemene instellingen (GENERAL) AREA Geeft de geografische locatie op voor deze unit: [EUROPE], [RUSSIA]. Wijzigt u de actuele instelling van de geografische locatie, dan wordt deze unit gereset, vervolgens wordt de klok weergegeven. (Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.) DEMO (demonstratie) De demonstratie inschakelen: [ON], [OFF]. CLOCK-ADJ (klok aanpassen) (pagina 6) CAUT ALM (waarschuwingstoon) De waarschuwingstoon inschakelen: [ON], [OFF] (pagina 5). (Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.) BEEP De pieptoon inschakelen: [ON], [OFF]. AUTO OFF Automatisch uitschakelen na de gewenste tijd wanneer de unit is uitgeschakeld: [ON] (30 minuten), [OFF]. STEERING Registreert/reset de instelling van de stuurafstandsbediening. (Beschikbaar wanneer verbonden met behulp van de verbindingskabel (niet bijgeleverd).) (Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.) STR CONTROL (stuurbediening) Hiermee kunt u de invoerstand selecteren voor de aangesloten afstandsbediening. Voorkom storingen door eraan te denken de invoerstand vóór gebruik af te stemmen op de aangesloten afstandsbediening. CUSTOM Invoerstand voor de stuurafstandsbediening PRESET Invoerstand voor de bekabelde afstandsbediening, exclusief de stuurafstandsbediening (automatisch geselecteerd wanneer [RESET CUSTOM] wordt uitgevoerd). EDIT CUSTOM Registreert de functies (SOURCE, ATT, VOL +/–, SEEK +/–) in de stuurafstandsbediening: Selecteer de functie die u aan de stuurafstandsbediening wilt toewijzen door de regelknop te draaien, en er vervolgens op te drukken. Terwijl [REGISTER] knippert, houdt u de knop op de stuurafstandsbediening waaraan u de functie wilt toewijzen, ingedrukt. Wanneer de registratie voltooid is, wordt [REGISTERED] weergegeven. Herhaal de stappen en voor het registreren van andere functies. (Alleen beschikbaar wanneer [STR CONTROL] is ingesteld op [CUSTOM].) RESET CUSTOM Voert een reset uit van de instelling van de stuurafstandsbediening: [YES], [NO]. (Alleen beschikbaar wanneer [STR CONTROL] is ingesteld op [CUSTOM].) Opmerkingen

• Terwijl u instellingen uitvoert, kan het apparaat alleen met de toetsen worden bediend. Parkeer voor uw veiligheid uw auto voor u deze instelling uitvoert.

• Als er zich tijdens de registratie een fout voordoet, blijft alle eerder geregistreerde informatie behouden. Start de registratie opnieuw vanaf de functie waar de fout zich heeft voorgedaan.

• Deze functie is op sommige voertuigen mogelijk niet beschikbaar. Ga naar de ondersteuningssite die op het achterblad wordt vermeld voor meer informatie over de compatibiliteit van uw voertuig. USB MODE Wijzigt de USB-stand: [ANDROID], [MSC/MTP]. (Alleen beschikbaar wanneer de USB- bron is geselecteerd.) CT (kloktijd) De CT-functie inschakelen: [ON], [OFF].12NL AF/TA (alternatieve frequenties/ verkeersinformatie) Selecteert de alternatieve frequenties (AF) en de instelling van de verkeersinformatie (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF]. REGIONAL De ontvangst beperken tot een specifieke regio: [ON], [OFF]. (Alleen beschikbaar wanneer FM ontvangen wordt.) BTM (geheugen voor beste afstemming) (pagina 7) (Alleen beschikbaar wanneer de tuner is geselecteerd.) FIRMWARE (Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.) Controleert/actualiseert de firmwareversie. Ga naar de ondersteuningssite die op het achterblad wordt vermeld voor meer informatie. FW VERSION (firmwareversie) Toont de actuele firmwareversie. FW UPDATE (firmware-update) Start het update-proces voor de firmware: [YES], [NO]. Het updaten van de firmware neemt enkele minuten in beslag. Zet niet tijdens het updaten het contract in de positie OFF, en neem ook niet het USB-toestel los. Geluidsinstellingen (SOUND) EQ10 PRESET Selecteert een equalizercurve uit 10 equalizercurves of schakelt de functie uit: [OFF], [R&B], [ROCK], [POP], [HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [KARAOKE]*, [CUSTOM]. Voor iedere bron kan de instelling van de equalizercurve in het geheugen worden opgeslagen.

• [KARAOKE] beperkt het vocale geluid maar dit kan niet geheel worden verwijderd bij het afspelen. Ook wordt gebruik van een microfoon niet ondersteund. EQ10 CUSTOM Hiermee kunt u [CUSTOM] instellen voor EQ10. Stelt de equalizercurve in: [BAND1] 32 Hz, [BAND2] 63 Hz, [BAND3] 125 Hz, [BAND4] 250 Hz, [BAND5] 500 Hz, [BAND6] 1 kHz, [BAND7] 2 kHz, [BAND8] 4 kHz, [BAND9] 8 kHz, [BAND10] 16 kHz. Het volume kan worden aangepast in stappen van 1 dB, van -6 dB tot +6 dB. BALANCE De geluidsbalans aanpassen: [RIGHT-15] – [CENTER] – [LEFT-15]. FADER Het relatieve niveau aanpassen: [FRONT-15] – [CENTER] – [REAR-15]. S.WOOFER (subwoofer) SW LEVEL (subwooferniveau) Past het volumeniveau van de subwoofer aan: [+6 dB] – [0 dB] – [-6 dB]. ([ATT] wordt weergegeven bij de laagste instelling.) SW PHASE (fase subwoofer) Selecteert de fase van de subwoofer: [NORM], [REV]. LPF FREQ (frequentie van laagdoorlaatfilter) Selecteert de kantelfrequentie van de subwoofer: [80Hz], [100Hz], [120Hz].13NL HPF FREQ (frequentie hoogdoorlaatfilter) Selecteert de kantelfrequentie van de voor-/achterluidspreker: [OFF], [80Hz], [100Hz], [120Hz]. AUX VOL (AUX-volumeniveau) Het volumeniveau voor elk aangesloten randapparaat aanpassen: [+18 dB] – [0 dB] – [-8 dB]. Dankzij deze instelling is het niet nodig om het volumeniveau tussen bronnen aan te passen. (Alleen beschikbaar wanneer AUX is geselecteerd.) Display-instellingen (DISPLAY) DIMMER Wijzigt de helderheid van het scherm: [ON], [OFF], [CLK]. U kunt deze functie ook slechts voor een vaste periode activeren door [CLK] te selecteren en vervolgens de begin- en de eindtijd in te stellen. – De helderheid instellen wanneer de dimmer-functie is geactiveerd: Stel [DIMMER] in op [ON], en pas vervolgens [BRIGHTNESS] aan. – De helderheid instellen wanneer de dimmer-functie is gedeactiveerd: Stel [DIMMER] in op [OFF], en pas vervolgens [BRIGHTNESS] aan. De instelling van de helderheid wordt opgeslagen en toegepast wanneer de dimmer-functie wordt geactiveerd of wordt gedeactiveerd. BRIGHTNESS Past de helderheid van de display aan. U kunt het niveau van de helderheid afstellen: [1] – [10]. SND SYNC (geluidssynchronisatie) Activeert de synchronisatie van de verlichting met het geluid: [ON], [OFF]. AUTO SCR (automatisch scrollen) Lange items automatisch scrollen: [ON], [OFF]. (Niet beschikbaar wanneer AUX of de tuner is geselecteerd.)14NL De firmware updaten Ga voor het updaten van de firmware naar de ondersteuningssite die op de achterpagina wordt vermeld, en volg daarna de online-instructies. Opmerkingen• Voor het updaten van de firmware is een USB-apparaat (niet bijgeleverd) nodig. Sla het update-programma op het USB-apparaat op en sluit het apparaat op de USB-poort aan, voer vervolgens de update-bewerking uit.• Het updaten van de firmware neemt enkele minuten in beslag. Zet niet tijdens het updaten het contract in de positie OFF, en neem ook niet het USB-toestel los. Voorzorgsmaatregelen

• Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.

• Laat het voorpaneel of audioapparaten niet achter in de auto. Deze kunnen beschadigd raken door de hoge temperaturen van direct zonlicht.

• De elektrisch bediende antenne schuift automatisch uit. Condensvorming Als er vocht condenseert in het apparaat, verwijdert u de disc en wacht u ongeveer een uur tot het apparaat is gedroogd; anders kan de werking van het apparaat worden verstoord. Hoge geluidskwaliteit behouden Mors geen vloeistof op het apparaat of de discs.

• Stel een disc niet bloot aan direct zonlicht of warmtebronnen, zoals die van de verwarming in de auto, en laat een disc niet achter in een auto die in de volle zon staat geparkeerd.

• Veeg een disc van het midden naar de buitenrand schoon met een doekje voordat u deze afspeelt. Gebruik geen oplosmiddelen zoals benzine, thinner en in de handel verkrijgbare reinigingsmiddelen.

• Dit apparaat is ontworpen voor het afspelen van discs die voldoen aan de CD- norm (Compact Disc). DualDiscs en sommige muziekdiscs die zijn gecodeerd met copyrightbeveiligingstechnologieën voldoen niet aan de CD-norm (Compact Disc) en kunnen daarom mogelijk niet worden afgespeeld met dit apparaat.

• Discs die NIET kunnen worden afgespeeld met dit apparaat – Discs waarop labels, stickers, tape of papier zijn geplakt. Hierdoor kan de werking worden verstoord of de disc worden beschadigd. – Discs met afwijkende vormen (bv. hart, vierkant, ster). Als u dit toch probeert, kan het apparaat worden beschadigd. –8 cm-discs. Opmerkingen over CD-R's/CD-RW's

• Als een disc met Multi Session (meerdere sessies) begint met een CD-DA-sessie, wordt deze herkend als een CD-DA-disc en worden andere sessies niet afgespeeld.

• Discs die NIET kunnen worden afgespeeld met dit apparaat – CD-R's/CD-RW's met slechte opnamekwaliteit. – CD-R's/CD-RW's die zijn opgenomen met een incompatibel opnameapparaat. – CD-R's/CD-RW's die onjuist zijn gefinaliseerd. – CD-R's/CD-RW's die niet zijn opgenomen in de muziek-CD-indeling of MP3- indeling conform ISO9660 Level 1/ Level 2, Joliet/Romeo of Multi Session (meerdere sessies). Aanvullende informatie Opmerkingen over discs15NL Met alle vragen of problemen over dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony-leverancier. Onderhoud Aansluitingen schoonmaken De werking van het apparaat kan worden verstoord als de aansluitingen tussen het apparaat en het voorpaneel niet schoon zijn. U kunt dit voorkomen door het voorpaneel (pagina 5) te verwijderen en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij niet te veel kracht. Anders kunnen de aansluitingen worden beschadigd. Opmerkingen• Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel uit de contactschakelaar halen voordat u de aansluitingen reinigt.• Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp. Technische gegevens Tuner

Afstembereik: Wanneer [AREA] is ingesteld op [EUROPE]: 87,5 MHz – 108,0 MHz Wanneer [AREA] is ingesteld op [RUSSIA]: FM1/FM2: 87,5 MHz – 108,0 MHz (in stappen van 50 kHz) FM3: 65 MHz – 74 MHz (in stappen van 30 kHz) Antenneaansluiting: Aansluiting voor externe antenne Tussenfrequentie: Wanneer [AREA] is ingesteld op [EUROPE]: FM CCIR: -1.956,5 kHz tot -487,3 kHz en +500,0 kHz tot +2.095,4 kHz Wanneer [AREA] is ingesteld op [RUSSIA]: FM CCIR: -1.956,5 kHz tot -487,3 kHz en +500,0 kHz tot +2.095,4 kHz FM OIRT: -1.815,6 kHz tot -943,7 kHz en +996,6 kHz tot +1.776,6 kHz Bruikbare gevoeligheid: 7 dBf Selectiviteit: 75 dB bij 400 kHz Signaal/ruis-afstand: 73 dB Scheiding: 50 dB bij 1 kHz Frequentiebereik: 20 Hz – 15.000 Hz MW/LW Afstembereik: MW: 531 kHz – 1.602 kHz LW: 153 kHz – 279 kHz Antenneaansluiting: Aansluiting voor externe antenne Gevoeligheid: MW: 26 μV, LW: 50 μV CD-speler Signaal/ruis-afstand: 95 dB Frequentiebereik: 10 Hz – 20.000 Hz Snelheidsfluctuaties: minder dan meetbare waarden Het maximumaantal: (alleen CD-R/CD-RW) – mappen (albums): 150 (inclusief hoofdmap) – bestanden (tracks) en mappen: 300 (mogelijk minder dan 300 als de map-/ bestandsnaam veel tekens bevat) Afspeelvolgorde van de audiobestanden Map (album)Audiobestand (track)16NL – tekens die kunnen worden weergegeven voor de naam van een map/bestand: 32 (Joliet)/64 (Romeo) Overeenkomstige codec: MP3 (.mp3) en WMA (.wma) USB-speler Interface: USB (Full-speed) Maximale stroom: 500 mA Het maximale aantal herkenbare tracks: – mappen (albums): 256 – bestanden (tracks) per map: 256 Geschikt Android Open Accessory Protocol (AOA): 2.0 Bijbehorende codec: MP3 (.mp3) Bitfrequentie: 8 kbps – 320 kbps (Ondersteunt VBR (Variable Bit Rate)) Sampling-frequentie: 16 kHz – 48 kHz WMA (.wma) Bitfrequentie: 32 kbps – 192 kbps (Ondersteunt VBR (Variable Bit Rate)) Sampling-frequentie: 32 kHz, 44,1 kHz, 48 kHz FLAC (.flac) Bitdiepte: 16 bit, 24 bit Sampling-frequentie: 44,1 kHz – 48 kHz Eindversterker Uitgang: luidsprekeruitgangen Luidsprekerimpedantie: 4 Ω – 8 Ω Maximaal uitgangsvermogen: 55 W × 4 (bij 4Ω) Algemeen Uitgangen: Aansluiting audio-uitgangen (REAR, SUB) Aansluiting regeling elektrische antenne/ Eindversterker (REM OUT) Ingangen: Afstandsbedieningsingang Antenne-ingang AUX-ingang (stereominiaansluiting) USB-poort Voeding: 12 V gelijkstroom autoaccu (negatieve aarde) Nominaal stroomverbruik: 10 A Afmetingen: Ongev. 178 mm × 50 mm × 177 mm (b/h/d) Montageafmetingen: Ongev. 182 mm × 53 mm × 160 mm (b/h/d) Gewicht: ongev. 1,2 kg Inhoud verpakking: Hoofdapparaat (1) Onderdelen voor installatie en aansluitingen (1 set) Het is mogelijk dat niet alle vermelde accessoires verkrijgbaar zijn bij uw Sony- leverancier. Neem contact op met uw Sony- leverancier voor meer informatie. Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving. Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen. Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijke technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft. MPEG Layer-3 audio-codeertechnologie en -patenten gebruikt onder licentie van Fraunhofer IIS en Thomson. Android is een handelsmerk van Google Inc. libFLAC Copyright (C) 2000-2009 Josh Coalson Copyright (C) 2011-2013 Xiph.Org Foundation Verspreiding en gebruik in bron- en binaire vorm, met of zonder aanpassingen, is toegestaan als aan de volgende voorwaarden is voldaan: – Bij verspreiding van de broncode moeten de hierboven aangegeven auteursrechtelijke melding, deze lijst met voorwaarden en de volgende disclaimer behouden blijven. Auteursrechten17NL – Bij verspreiding in binaire vorm moeten de hierboven aangegeven auteursrechtelijke melding, deze lijst met voorwaarden en de volgende disclaimer worden opgenomen in de documentatie en/of andere materialen die bij de verspreiding worden geleverd. – Zonder de uitdrukkelijke voorafgaande en schriftelijke toelating mogen de naam Xiph.org Foundation noch de namen van haar bijdragers worden gebruikt om producten te ondersteunen of te promoten die van deze software afgeleid zijn.

WERD AANGEGEVEN. Problemen oplossen De onderstaande controlelijst kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen. Voordat u de onderstaande controlelijst doorneemt, moet u eerst de aanwijzingen voor aansluiting en bediening controleren. Meer informatie over het gebruik van de zekering en het verwijderen van het apparaat uit het dashboard vindt u bij "Aansluiting/installatie" (pagina 22). Ga naar de ondersteuningssite die op het achterblad wordt vermeld, als het probleem niet is opgelost. Algemeen Geen geluid of heel weinig geluid. De faderregelaar [FADER] staat niet ingesteld op een systeem met 2 luidsprekers. Het volume van het apparaat en/of het aangesloten toestel staat zeer laag. – Laat het volume van het apparaat en van het aangesloten toestel toenemen. Geen pieptoon. Er is een optionele eindversterker aangesloten en u gebruikt de ingebouwde versterker niet. De geheugeninhoud is gewist. De voedingskabel of de accu is losgekoppeld of niet goed aangesloten. Opgeslagen zenders en de juiste tijd zijn gewist. De zekering is doorgebrand. Maakt geluid wanneer de stand van het contactslot wordt gewijzigd. De kabels zijn niet goed verbonden met de voedingsaansluiting voor accessoires van de auto. Tijdens het afspelen of radio-ontvangst wordt de demonstratie gestart. Als er gedurende 5 minuten geen handeling wordt uitgevoerd en [DEMO- ON] ingesteld is, wordt de demonstratie gestart. – Stel [DEMO-OFF] in (pagina 11).18NL Het display verdwijnt van/verschijnt niet in het display-venster. De dimmer is ingesteld op [DIM-ON] (pagina 13). Het display verdwijnt als u OFF ingedrukt houdt. – Houd OFF op het apparaat ingedrukt tot het display verschijnt. De aansluitingen zijn vuil (pagina 15). De display/verlichting knippert. De unit krijgt niet voldoende voeding. – Controleer dat de accu van de auto voldoende voeding levert aan de unit. (De unit vraagt 12 V gelijkstroom.) De bedieningstoetsen werken niet. De disc wordt niet uitgeworpen. U kunt de unit resetten door DSPL en (terug)/MODE langer dan 2 seconden ingedrukt te houden. De geheugeninhoud wordt gewist. Reset het apparaat voor uw eigen veiligheid niet tijdens het rijden. Radio-ontvangst Er kunnen geen zenders worden ontvangen. Het geluid is gestoord. De aansluiting is niet juist. – Controleer de aansluiting van de auto- antenne. – Als de automatische antenne niet uitschuift, controleert u de aansluiting van de bedieningskabel van de elektrische antenne. Er kan niet worden afgestemd op voorkeuzezenders. Het signaal van de uitzending is te zwak. In FM3 kan niet op 65 MHz tot 74 MHz worden afgestemd. [AREA] is ingesteld op [EUROPE]. – Stel [AREA] in op [RUSSIA] (pagina 11). RDS RDS-services kunnen niet worden ontvangen (wanneer [AREA] is ingesteld op [RUSSIA]). FM3 is geselecteerd. – Selecteer FM1 of FM2. RDS-services zijn op de huidige geografische locatie niet beschikbaar. Na enkele seconden wordt de uitzending onderbroken door de functie SEEK. De zender is geen TP-zender of heeft een zwak signaal. – Schakel TA uit (pagina 7). Geen verkeersinformatie. Schakel TA in (pagina 7). De zender is een TP-zender, maar zendt toch geen verkeersinformatie uit. – Stem af op een andere zender. PTY geeft [- - - - - - - -] weer. De huidige zender is geen RDS-zender. Geen RDS-gegevens ontvangen. De zender geeft het programmatype niet door. De programmaservicenaam knippert. Er is geen alternatieve frequentie voor de huidige zender. – Druk op SEEK +/– terwijl de programmaservicenaam knippert. [PI SEEK] wordt weergegeven en het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma-identificatie). CD's afspelen De disc wordt niet afgespeeld. Disc defect of vuil. De CD-R/CD-RW is niet geschikt voor audiogebruik (pagina 14). MP3-/WMA-bestanden kunnen niet worden afgespeeld. De afgespeelde disc is niet geschikt voor het formaat en de versie van MP3/WMA. Ga naar de ondersteuningssite op het achterblad voor meer informatie over afspeelbare discs en formaten.19NL MP3-/WMA-bestanden afspelen duurt langer dan het afspelen van andere bestanden. Bij de volgende discs duurt het langer voordat het afspelen wordt gestart. – Discs opgenomen met een ingewikkelde boomstructuur. – Discs die in Multi Session (meerdere sessies) zijn opgenomen. – Discs waaraan gegevens kunnen worden toegevoegd. Het geluid verspringt. Disc defect of vuil. USB-apparaat afspelen U kunt items niet via een USB-hub afspelen. Dit apparaat kan geen USB-apparaten via een USB-hub herkennen. Het duurt langer voordat een USB- apparaat wordt afgespeeld. Het USB-apparaat bevat bestanden met een ingewikkelde boomstructuur. Het geluid wordt onderbroken. Het geluid kan worden onderbroken bij een hoge bitsnelheid. DRM-bestanden (Digital Rights Management - beheer van digitale rechten) zullen in sommige gevallen niet kunnen worden afgespeeld. Een audiobestand kan niet worden afgespeeld. USB-apparaten die geformatteerd zijn met andere bestandssystemen dan FAT16 of FAT32 worden niet ondersteund.*

• Dit apparaat biedt ondersteuning voor FAT16 en FAT32, maar het is mogelijk dat bepaalde USB- apparaten deze FAT's niet ondersteunen. Raadpleeg de gebruiksaanwijzing van het USB- apparaat of neem contact op met de fabrikant voor meer informatie. Bedieningshandelingen zoals het overslaan van een album, het overslaan van items (Overspring-stand), en naar een track zoeken op naam (Quick-BrowZer) uitvoeren is niet mogelijk. Deze bedieningshandelingen uitvoeren is niet mogelijk wanneer een USB-toestel in Android-stand is aangesloten. – Stel [USB MODE] in op [MSC/MTP] (pagina 11). De USB-stand van het toestel is niet ingesteld op de juiste stand. – Denk eraan dat de USB-stand van het toestel moet zijn ingesteld op de MSC/MTP-stand. Het geluid kan niet worden uitgestuurd tijdens weergave in de Android-stand. Zolang de unit in de Android-stand staat wordt het geluid alleen uitgestuurd over de Android-smartphone. – Controleer de status van de applicatie voor de audioweergave op de Android- smartphone. – Weergave zal afhankelijk van de Android-smartphone misschien niet goed werken.20NL Meldingen De volgende berichten kunnen al dan niet knipperend op het scherm verschijnen tijdens de bediening van de unit. CD ERROR: de disc kan niet worden afgespeeld. De disc wordt automatisch uitgeworpen. Reinig de disc, plaats de disc op de juiste wijze of controleer dat de disc niet leeg of defect is. CD NO MUSIC: er is geen afspeelbaar bestand. De disc wordt automatisch uitgeworpen. Plaats een disc waarop afspeelbare bestanden staan (pagina 15). CD PUSH EJT: de disc kon niet goed worden uitgeworpen. Druk op (uitwerpen). HUB NO SUPRT: USB-hubs worden niet ondersteund. INVALID De geselecteerde bedieningshandeling kan ongeldig zijn. NO AF: Geen alternatieve frequenties. Druk op SEEK +/– terwijl de programmaservicenaam knippert. Het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma-identificatie) ([PI SEEK] wordt weergegeven). NO TP: Geen verkeersprogramma's. Het apparaat blijft zoeken naar beschikbare TP-zenders.

NOT SUPPORT - ANDROID MODE

Een USB-toestel dat AOA (Android Open Accessory) 2.0 niet ondersteunt, is op de unit aangesloten terwijl [USB MODE] is ingesteld op [ANDROID]. – Stel [USB MODE] in op [MSC/MTP] (pagina 11). OVERLOAD: het USB-apparaat is overbelast. Koppel het USB-apparaat los en selecteer een andere bron door op SRC te drukken. Het USB-apparaat vertoont een storing of er is een niet-ondersteund apparaat aangesloten. READ: bezig met het lezen van informatie. Wacht totdat het lezen is voltooid en het afspelen automatisch wordt gestart. Afhankelijk van de discstructuur kan dit enige tijd duren. USB ERROR: Het USB-apparaat kan niet worden afgespeeld. Sluit het USB-apparaat weer aan. USB NO DEV: er is geen USB-apparaat aangesloten of het apparaat wordt niet herkend. Controleer dat het USB-apparaat of de USB-kabel goed is aangesloten. USB NO MUSIC: er is geen afspeelbaar bestand. Sluit een USB-apparaat aan waarop afspeelbare bestanden staan (pagina 16). USB NO SUPRT: het USB-apparaat wordt niet ondersteund. Ga naar de ondersteuningssite die op het achterblad wordt vermeld voor meer informatie over de compatibiliteit van het USB-apparaat. of : het begin of het einde van de disc is bereikt. (onderstrepingsteken): het teken kan niet worden weergegeven.21NL Voor bediening van de stuurafstandsbediening: ERROR: er heeft zich een fout voorgedaan tijdens de registratie van de functie. Start de registratie opnieuw vanaf de functie waar de fout zich heeft voorgedaan (pagina 11). TIMEOUT: de registratie van de functie is mislukt door een time-out. Probeer de registratie te voltooien terwijl [REGISTER] knippert (ongeveer 6 seconden) (pagina 11). Vraag uw Sony-leverancier advies als deze oplossingen niet helpen. Als u het apparaat ter reparatie wegbrengt omdat CD's niet goed worden afgespeeld, kunt u het best de disc meenemen waarmee het probleem is begonnen.22NL Opgelet

• Breng alle aardingskabels naar een gemeenschappelijk aardingspunt.

• Zorg ervoor dat de kabels niet tussen een schroef geklemd zitten of vast komen te zitten in bewegende delen (bv. zetelrail).

• Voor u aansluitingen maakt, zet u het contact van de auto uit om kortsluiting te voorkomen.

• Sluit de voedingskabel aan op de unit en de luidsprekers, voor u deze aansluit op de auxiliaire voedingsaansluiting.

• Uit veiligheidsoverwegingen moet u eventuele losse, niet-verbonden kabels met isolatietape isoleren.

• Kies de installatieplaats zorgvuldig zodat het apparaat de bestuurder niet kan hinderen tijdens het rijden.

• Installeer het apparaat niet op plaatsen waar het wordt blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen (bv. in direct zonlicht of nabij een verwarmingstoestel).

• Gebruik enkel de bijgeleverde montagehardware voor een veilige en correcte installatie. Opmerking over de voedingskabel (geel)Wanneer u dit apparaat samen met andere stereoapparaten aansluit, moet de ampèrewaarde van het autocircuit waarop het apparaat aangesloten is hoger zijn dan de som van de ampèrewaarden van de zekering van elke component. Aanpassing van de montagehoek Zorg voor een montagehoek van minder dan 45°. Lijst met onderdelen voor de installatie

• Niet alle onderdelen uit de verpakking zijn in deze lijst opgenomen.

• De beugel en de beschermende rand worden in de fabriek aan het apparaat bevestigd. Voor u het apparaat installeert, gebruikt u de ontgrendelingssleutels om de beugel van het apparaat te verwijderen. Zie "De beschermende rand en de beugel verwijderen" (pagina 25) voor meer informatie.

• Bewaar de ontgrendelingssleutels voor toekomstig gebruik. U hebt deze immers opnieuw nodig als u het apparaat uit de auto wilt verwijderen. Aansluiting/installatie Voorzorgsmaatregelen

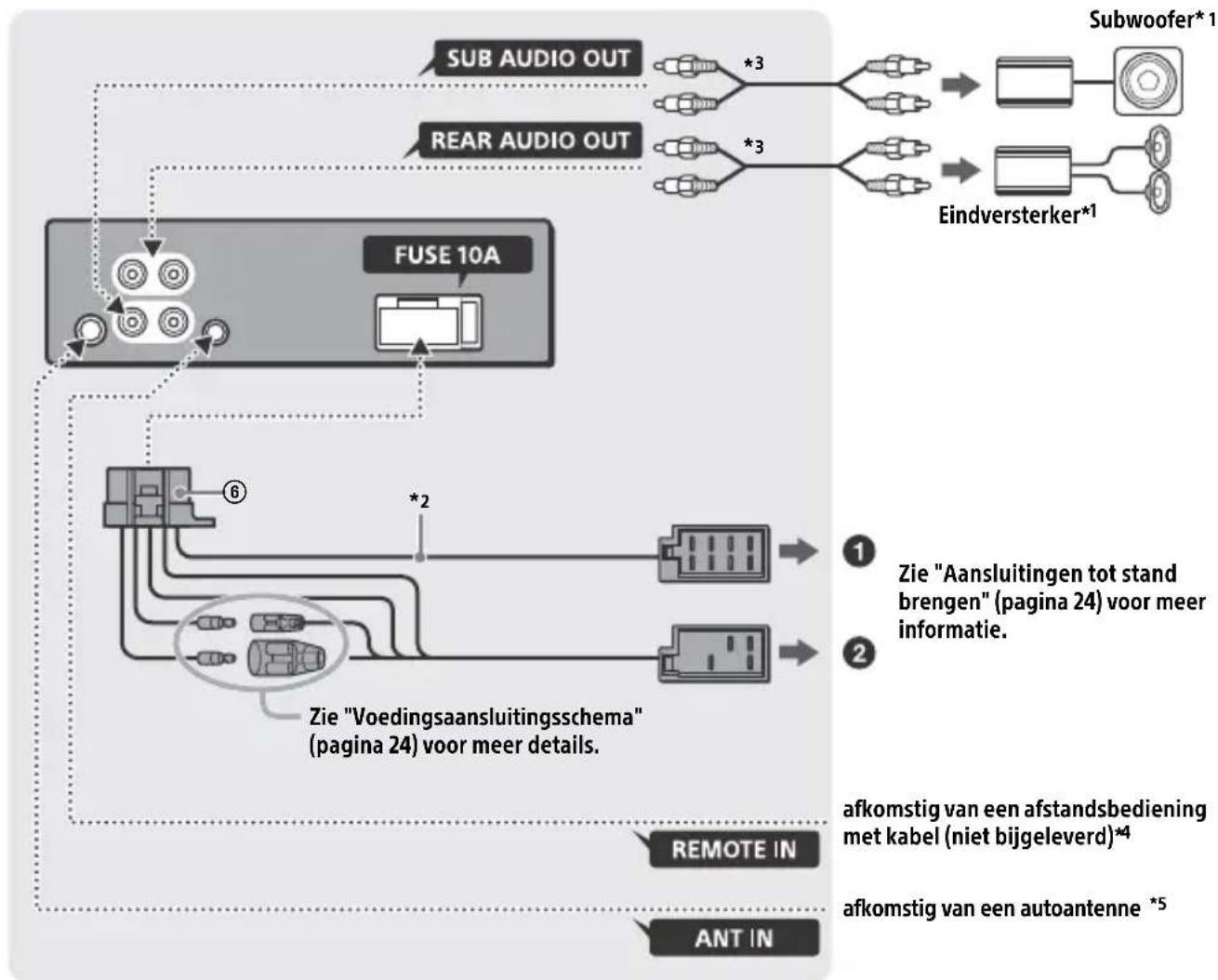

× 2 23NL Aansluiting *1 Niet bijgeleverd *2 Luidsprekerimpedantie: 4 Ω – 8 Ω × 4 *3 RCA-kabel (niet bijgeleverd) *4 Afhankelijk van het type auto moet u een adapter gebruiken voor een afstandsbediening met kabel (niet bijgeleverd). Zie voor informatie over het gebruik van een bedrade afstandsbediening "De bekabelde afstandsbediening gebruiken" (pagina 25). *5 Afhankelijk van het type auto moet u een adapter (niet bijgeleverd) gebruiken als de antenneaansluiting niet past.

afkomstig van een afstandsbediening met kabel (niet bijgeleverd)*

afkomstig van een autoantenne

Zie "Aansluitingen tot stand brengen" (pagina 24) voor meer informatie. Eindversterker*

Zie "Voedingsaansluitingsschema" (pagina 24) voor meer details.

224NL Als uw auto uitgerust is met een elektrisch bediende antenne zonder relaisdoos, kan de antenne beschadigd raken als u dit apparaat aansluit met de bijgeleverde voedingskabel

Naar de luidsprekeraansluiting van de auto Naar de voedingsaansluiting van de auto Eenvoudige subwooferaansluiting U kunt een subwoofer zonder eindversterker gebruiken door deze aan te sluiten op een achterluidsprekerkabel. Opmerkingen

• De achterluidsprekerkabels moeten voorbereid zijn.

• Voorkom beschadiging van de unit door een subwoofer met een impedantie van 4 Ω tot 8 Ω en met voldoende vermogen te gebruiken. Aansluiting voor in stand houden van het geheugen Als de gele voedingskabel aangesloten is, wordt het geheugencircuit altijd gevoed, zelfs wanneer het contact van de auto uitgeschakeld is. Luidsprekeraansluiting

• Schakel het apparaat uit voor u de luidsprekers aansluit.

• Voorkom beschadiging van de unit door luidsprekers met een impedantie van 4 Ω tot 8 Ω en met voldoende vermogen te gebruiken. Gebruik de auxiliaire voedingsaansluiting van uw auto en zorg ervoor dat de kabels correct aangesloten zijn (afhankelijk van de auto). Aansluitingen tot stand brengen

Voorluidspreker (rechts) Grijs

Grijs/zwart gestreept

Groen/zwart gestreept 12 Continue voeding Geel

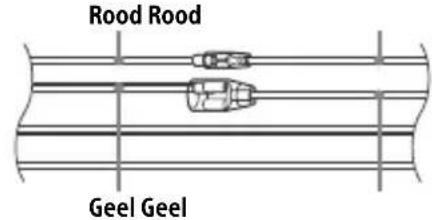

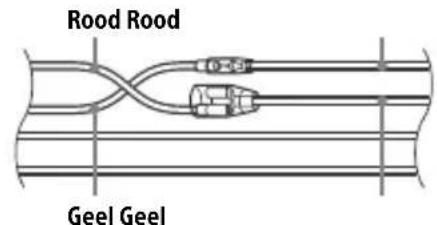

Bediening elektrische antenne/ eindversterker (REM OUT) Blauw/wit gestreept 15 Geschakelde voeding Rood 16 Aarding Zwart Voedingsaansluitingsschema Voorluidspreker Subwoofer Auxiliaire voedingsaansluiting25NL Gewone aansluiting Wanneer de posities van de rode en gele kabels omgekeerd zijn Wanneer de auto geen ACC-positie heeft Na het afstemmen van de verbindingen en het correct schakelen van de voedingskabels, sluit u het apparaat aan op de voeding van de auto. Met alle vragen en problemen over het aansluiten van dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw autodealer. 1 U kunt de bekabelde afstandsbediening inschakelen door [STR CONTROL] bij [SET STEERING] in te stellen op [PRESET] (pagina 11). Installatie Verwijder, voor u de unit installeert, de beschermende rand en de beugel van de unit. 1 Duw de zijkanten van de beschermende rand naar binnen en trek de beschermende rand naar buiten. 2 Plaats beide ontgrendelingssleutels tot deze vastklikken, trek de beugel omlaag en trek vervolgens het apparaat omhoog om ze te scheiden. 12 Continue voeding Geel15 Geschakelde voeding Rood12 Geschakelde voeding Geel15 Continue voeding Rood De bekabelde afstandsbediening gebruiken Rood RoodGeel Geel Rood RoodGeel Geel Rood Rood Geel Geel De beschermende rand en de beugel verwijderen

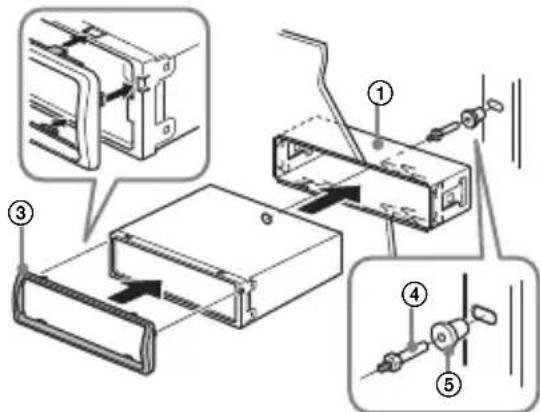

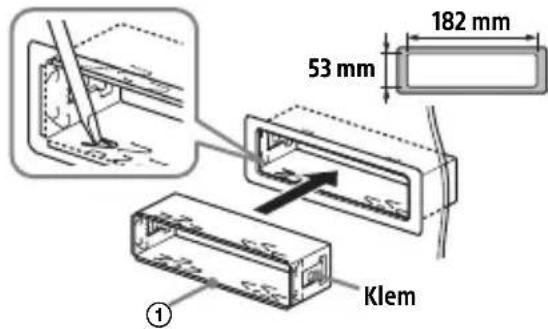

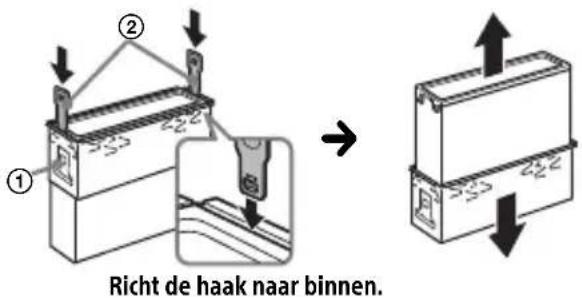

Richt de haak naar binnen.26NL Voor u het apparaat installeert, moet u ervoor zorgen dat de klemmen aan beide kanten van de beugel 2 mm naar binnen gebogen zijn. 1 Plaats de beugel in het dashboard en buig de klauwen naar buiten zodat de beugel stevig vastzit. 2 Plaats het apparaat in de beugel en bevestig vervolgens de beschermende rand . Opmerkingen

• Als de klemmen recht of naar buiten gebogen zijn, zal het apparaat niet stevig geïnstalleerd zijn en kan het losspringen.• Zorg ervoor dat de vier lipjes op de beschermende rand goed vastzitten in de sleuven in het apparaat. Zie "Het voorpaneel verwijderen" (pagina 5) voor meer informatie. Zie "De unit resetten" (pagina 5) voor meer informatie. Vervang een zekering altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-leverancier. Het apparaat in het dashboard monteren Het voorpaneel verwijderen en vastmaken
