Tipo di prodotto	Autoradio CD con ricezione radio FM/AM
Marca	Sony
Modello	CDX-G1101U
Formato	1 DIN (178 x 50 mm)
Peso	0,6 kg
Alimentazione	12 V CC (batteria auto)
Potenza di uscita	4 x 50 W massimo
Lettore CD	CD, CD-R, CD-RW
Ingresso USB	Sì (anteriore, per chiavette USB e iPod/iPhone)
Ingresso ausiliario	Presa jack 3,5 mm sul pannello frontale
Sintonizzatore radio	FM (87,5 – 108,0 MHz), AM (531 – 1 602 kHz)
Funzioni audio	Equalizzatore a 5 bande, Mega Bass, zAPPIN, S-LINK
Display	Schermo LCD retroilluminato
Dimensioni (L x A x P)	178 x 50 x 160 mm
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare solventi.
Sicurezza	Pannello frontale rimovibile con codice di protezione
Pezzi di ricambio e riparabilità	Indice di riparabilità: 7,5/10 (pezzi disponibili)
Informazioni generali	Manuale d'uso scaricabile in formato PDF

Domande frequenti - CDX-G1101U SONY

Come installare l'autoradio Sony CDX-G1101U?

L'installazione richiede un connettore ISO e un kit di montaggio adatto al tuo veicolo. Consulta il manuale per gli schemi di collegamento.

Il codice di sicurezza è stato perso, come fare?

Contatta un rivenditore Sony autorizzato o il servizio clienti con il numero di serie dell'apparecchio. Il codice può essere recuperato.

È compatibile con i file MP3?

Sì, il lettore CD legge CD-R/RW contenenti file MP3 e WMA. L'ingresso USB accetta anche questi formati.

Perché l'autoradio non si accende?

Controlla il fusibile (2A) e i collegamenti di alimentazione (filo giallo permanente, filo rosso contatto). Prova con un'altra sorgente 12V.

Come regolare l'equalizzatore?

Premi EQ per scegliere una preimpostazione (Rock, Pop, Jazz, ecc.) o utilizza la modalità manuale per regolare le 5 bande.

Posso collegare uno smartphone in Bluetooth?

Il modello CDX-G1101U non dispone di Bluetooth integrato. Utilizza l'ingresso ausiliario o USB per ascoltare musica dal tuo telefono.

Come registrare e memorizzare le stazioni radio?

Sintonizza la stazione desiderata, quindi tieni premuto un tasto numerico (1-6) fino al segnale acustico. La stazione viene memorizzata.

Cosa significa 'zAPPIN'?

zAPPIN consente di navigare rapidamente tra le cartelle o le categorie della tua chiavetta USB ascoltando un breve estratto di ogni traccia.

Come pulire l'apparecchio?

Usa un panno morbido e asciutto. Non utilizzare prodotti chimici aggressivi. Pulisci regolarmente il pannello frontale.

Il pannello frontale è rimovibile, come rimuoverlo?

Premi il pulsante RELEASE (situato in basso a destra) e tira delicatamente il pannello verso di te. Conservalo nella custodia fornita.

MANUALE UTENTE CDX-G1101U SONY

Per l'installazione e i collegamenti, consultare pagina 15.

Per annullare la dimostrazione (DEMO), vedere pagina 9.

Per motivi di sicurezza, accertarsi di installare questo apparecchio sul cruscotto dell'auto perché la parte posteriore dell'apparecchio si scalda durante l'utilizzo.

Per ulteriori informazioni, consultare "Collegamenti e installazione" (pagina 15).

Fabbricato in Thailandia

Proprietà diodo laser

• Durata emissione: Continua
• Uscita laser: Meno di 53,3 μW
(L'uscita corrisponde al valore misurato a una distanza di 200 mm dalla superficie della lente dell'obiettivo sul blocco pick-up ottico con apertura di 7 mm.)

La targhetta indicante la tensione operativa e informazioni simili è situata nella parte inferiore del rivestimento.

Avviso per i clienti: le seguenti informazioni riguardano esclusivamente gli apparecchi venduti in paesi in cui sono applicate le direttive UE

Produttore: Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Giappone

Per la conformità del prodotto in ambito UE: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania

Avvertenza relativa all'installazione su un'auto sprovvista della posizione ACC (accessoria) sul blocchetto di accensione

Assicurarsi di impostare la funzione AUTO OFF (pagina 10). L'apparecchio si spegne completamente e in modo automatico dopo l'intervallo di tempo impostato dal relativo spegnimento, per evitare lo scaricamento della batteria. Se non viene impostata la funzione AUTO OFF, tenere premuto OFF fino alla disattivazione del display ogni volta che si spegne il motore.

Indice

Guida alle parti e ai comandi 4

Operazioni preliminari

Rimozione del pannello anteriore 5

Impostazione dell'orologio 5

Collegamento di un dispositivo USB 5

Collegamento di un altro dispositivo audio portatile 6

Ascolto della radio

Ascolto della radio 6

Utilizzo del sistema RDS (sistema dati radio) .... 7

Riproduzione

Riproduzione di un disco....8

Riproduzione di un dispositivo USB 8

Ricerca e riproduzione dei brani 8

Impostazioni

Disattivazione del modo DEMO 9

Operazioni di base delle impostazioni. 9

Impostazione generale (GENERAL).... 10

Impostazione dell'audio (SOUND) 10

Impostazione del display (DISPLAY).... 10

Informazioni aggiuntive

Precauzioni 11

Manutenzione 11

Caratteristiche tecniche 12

Guida alla soluzione dei problemi ..... 13

Collegamenti e installazione

Attenzione 15

Elenco dei componenti per l'installazione.....15

Connessione 16

Installazione 18

Guida alle parti e ai comandi

Unità principale

1 Tasto rilascio pannello anteriore
2 SRC (sorgente)

Per accendere l'apparecchio.

Per cambiare la sorgente.

OFF

Tenere premuto per 1 secondo per spegnere l'apparecchio.

Tenere premuto per più di 2 secondi per spegnere l'apparecchio e disattivare il display.

3 Manopola di controllo

Ruotare per regolare il volume.

PUSH ENTER

Per impostare la voce selezionata.

MENU

Per aprire il menu di impostazione.

4 Alloggiamento del disco
5 Finestra del display
6 SEEK +/-

Per sintonizzare automaticamente le stazioni radio. Tenere premuto per sintonizzarle manualmente.

◀◀/▶▶I (prec/succ)
◀◀/▶▶ (indietro/avanti rapido)

7 ▲ (espulsione disco)
8 Q(sfoglia) (pagina 8)

Per impostare il modo sfoglia durante la riproduzione.

9 (indietro)

Per tornare al display precedente.

MODE (pagina 6)

10 Ricettore del telecomando
11 AF (frequenze alternative)/TA (notiziari sul traffico)

Per impostare i modi AF e TA.

- PTY (tipo di programma)

Tenere premuto per selezionare PTY nel modo RDS.

12 Tasti numerici (da 1 a 6)

Per ricevere le stazioni radio memorizzate.
Tenere premuto per memorizzare le stazioni.

ALBUM ▼/▲

Per saltare un album per un apparecchio audio.

Tenere premuto per saltare gli album in modo continuo.

⊂ (ripeti)

SHUF (riproduzione casuale)

PAUSE

13 MEGA BASS

Premere per attivare/disattivare la funzione MEGA BASS.

14 DSPL (display)

Premere per cambiare le voci del display.

- SCRL

Tenere premuto per scorrere le voci del display.

15 Presa di ingresso AUX
16 Porta USB

Operazioni preliminari

Rimozione del pannello anteriore

Per evitare il furto dell'apparecchio, è possibile rimuoverne il pannello anteriore.

1 Tenere premuto OFF ① fino allo spegnimento dell'apparecchio, quindi premere il tasto rilascio pannello anteriore ②, infine tirare il pannello verso di sé per estrarlo.

Segnale di avvertimento

Se la chiave di accensione viene impostata sulla posizione OFF senza che il pannello anteriore sia stato rimosso, viene emesso per alcuni secondi un segnale acustico di avvertimento. Tale segnale viene emesso solo se è in uso l'amplificatore incorporato.

Installazione del pannello anteriore

Impostazione dell'orologio

1 Premere MENU, ruotare la manopola di controllo per selezionare [GENERAL], quindi premere la manopola.

2 Ruotare la manopola di controllo per selezionare [CLOCK-ADJ], quindi premere la manopola.

L'indicazione dell'ora lampeggia.

3 Ruotare la manopola di controllo per impostare l'ora e i minuti.

Per passare da una cifra all'altra dell'indicazione digitale, premere SEEK +/-.

4 Dopo aver impostato i minuti, premere MENU.

L'impostazione è completata e l'orologio viene attivato.

Per visualizzare l'orologio

Premere DSPL.

Collegamento di un dispositivo USB

1 Abbassare il volume sull'apparecchio.
2 Collegare il dispositivo USB all'apparecchio.

Collegamento di un altro dispositivo audio portatile

1 Spegnere il dispositivo audio portatile.
2 Abbassare il volume sull'apparecchio.
3 Collegare il dispositivo audio portatile alla presa di ingresso AUX (minipresa stereo) sull'apparecchio con un cavo di collegamento (non in dotazione)*.

* Assicurarsi di utilizzare una spina diritta.

4 Premere SRC per selezionare [AUX].

Per adeguare il livello del volume del dispositivo collegato ad altre sorgenti

Avviare la riproduzione del dispositivo audio portatile collegato selezionando un volume moderato e impostare il consueto volume di ascolto sull'apparecchio.

Premere MENU, quindi selezionare [SOUND] → [AUX VOL] (pagina 10).

Ascolto della radio

Ascolto della radio

Per ascoltare la radio, premere SRC per selezionare [TUNER].

Memorizzazione automatica (BTM)

1 Premere MODE per cambiare banda (FM1, FM2, FM3, MW o LW).
2 Premere MENU, ruotare la manopola di controllo per selezionare [GENERAL], quindi premere la manopola.
3 Ruotare la manopola di controllo per selezionare [BTM], quindi premere la manopola.

L'apparecchio memorizza le stazioni in corrispondenza dei tasti numerici in base all'ordine delle frequenze.

Sintonizzazione

1 Premere MODE per cambiare banda (FM1, FM2, FM3, MW o LW).
2 Eseguire la sintonizzazione.

Sintonizzazione manuale

Tenere premuto SEEK +/- per individuare la frequenza approssimativa, quindi premere più volte SEEK +/- per sintonizzarsi esattamente sulla frequenza desiderata.

Sintonizzazione automatica

Premere SEEK +/-

La ricerca si arresta non appena l'apparecchio riceve una stazione.

Memorizzazione manuale

1 Durante la ricezione della stazione che si desidera memorizzare, tenere premuto un tasto numerico (da 1 a 6) fino a visualizzare [MEM].

Ricezione delle stazioni memorizzate

1 Selezionare la banda, quindi premere un tasto numerico (da 1 a 6).

Utilizzo del sistema RDS (sistema dati radio)

Impostazione delle funzioni AF (frequenze alternative) e TA (notiziari sul traffico)

AF sintonizza continuamente la stazione con il segnale più potente, mentre TA fornisce informazioni o trasmette programmi correnti relativi al traffico (TP), se disponibili.

1 Premere AF/TA per selezionare [AF-ON], [TA-ON], [AF/TA-ON] o [AF/TA-OFF].

Memorizzazione di stazioni RDS con impostazione AF e TA

È possibile preselezionare le stazioni RDS insieme all'impostazione AF/TA. Impostare AF/TA, quindi memorizzare la stazione mediante la funzione BTM o manualmente. Se si utilizza il modo di preselezione manuale, è possibile preselezionare anche le stazioni non RDS.

Ricezione dei notiziari di emergenza

Se è attivato il modo AF o TA, gli annunci di emergenza interrompono automaticamente la riproduzione della sorgente selezionata.

Regolazione del livello del volume durante la ricezione di un notiziario sul traffico

Il livello del volume viene memorizzato anche per i notiziari sul traffico successivi, indipendentemente dal normale livello del volume.

Mantenimento del programma regionale (REGIONAL)

Quando sono attivate le funzioni AF e REGIONAL, la stazione sintonizzata non verrà sostituita da un'altra stazione regionale con segnale più potente. Se si intende lasciare tale area di ricezione regionale, impostare [REG-OFF] in [GENERAL] durante la ricezione FM (pagina 10). Questa funzione non è disponibile nel Regno Unito e in altre aree.

Funzione Local Link (solo per il Regno Unito)

Questa funzione consente di selezionare altre stazioni locali della stessa area, anche se non sono memorizzate in corrispondenza dei tasti numerici. Durante la ricezione FM, premere un tasto numerico (da 1 a 6) in corrispondenza del quale è memorizzata una stazione locale. Entro 5 secondi, premere nuovamente il tasto numerico della stazione locale. Ripetere questa procedura fino alla ricezione della stazione locale.

Selezione del modo PTY (tipo di programma)

1 Tenere premuto PTY durante la ricezione FM.
2 Ruotare la manopola di controllo fino a visualizzare il tipo di programma desiderato, quindi premere la manopola. L'apparecchio avvia la ricerca di una stazione che trasmette il tipo di programma selezionato.

Tipi di programmi

NEWS (Notiziario), AFFAIRS (Attualità), INFO (Informazioni), SPORT (Sport), EDUCATE (Educazione), DRAMA (Teatro), CULTURE (Cultura), SCIENCE (Scienza), VARIED (Vari), POP M (Musica pop), ROCK M (Musica rock), EASY M (Musica leggera), LIGHT M (Classica leggera), CLASSICS (Classica), OTHER M (Altri tipi di musica), WEATHER (Meteo), FINANCE (Finanza), CHILDREN (Programmi per bambini), SOCIAL A (Sociale), RELIGION (Religione), PHONE IN (Chat Show), TRAVEL (Viaggi), LEISURE (Divertimento e tempo libero), JAZZ (Musica jazz), COUNTRY (Musica country), NATION M (Musica nazionale), OLDIES (Musica anni 50/60), FOLK M (Musica folk), DOCUMENT (Documentari)

Impostazione dell'orologio (CT)

L'orologio viene regolato mediante i dati CT della trasmissione RDS.

1 Impostare [CT-ON] in [GENERAL] (pagina 10).

Riproduzione

Riproduzione di un disco

1 Inserire il disco (lato con l'etichetta rivolto verso l'alto).

Viene avviata la riproduzione automaticamente.

Riproduzione di un dispositivo USB

È possibile utilizzare dispositivi USB di tipo MSC (memorizzazione di massa) e MTP (protocollo di trasferimento dei file multimediali) (per esempio una chiavetta USB, un lettore di supporti digitali, un telefono Android™) compatibili con lo standard USB.

A seconda del lettore di supporti digitali o del telefono Android, è richiesta l'impostazione del modo di collegamento USB su MTP.

Note

• Per ulteriori informazioni sulla compatibilità del dispositivo USB in uso, visitare il sito di assistenza riportato sulla retrocopertina.
• Non è supportata la riproduzione dei file MP3/WMA riportati di seguito.
  — file con compressione senza perdita di dati
  — file protetti da copyright
  — file DRM (gestione dei diritti digitali)
  — file audio multicanale

1 Collegare il dispositivo USB alla porta USB (pagina 5).

Viene avviata la riproduzione.

Se è già collegato un dispositivo, per avviare la riproduzione, premere SRC per selezionare [USB].

2 Regolare il volume sul presente apparecchio.

Per interrompere la riproduzione

Tenere premuto OFF per 1 secondo.

Per rimuovere il dispositivo

Interrompere la riproduzione, quindi rimuovere il dispositivo.

Ricerca e riproduzione dei brani

Riproduzione ripetuta e in ordine casuale

1 Durante la riproduzione, premere più volte (ripeti) o SHUF per selezionare il modo di riproduzione desiderato.
La riproduzione nel modo di riproduzione selezionato potrebbe impiegare qualche tempo ad avviarsi.

I modi di riproduzione disponibili variano a seconda della sorgente audio selezionata.

Ricerca di un brano in base al nome (Quick-BrowZer™)

1 Durante la riproduzione CD o USB, premere Q (sfoglia)* per visualizzare l'elenco delle categorie di ricerca.

Quando viene visualizzato l'elenco dei brani, premere più volte (indietro) per visualizzare la categoria di ricerca desiderata.

* Durante la riproduzione USB, premere (sfoglia) per più di 2 secondi per tornare direttamente all'inizio dell'elenco delle categorie.

2 Ruotare la manopola di controllo per selezionare la categoria di ricerca desiderata, quindi premerla per confermare.
3 Ripetere il punto 2 per cercare il brano desiderato.

Viene avviata la riproduzione.

Per annullare il modo Quick-BrowZer

Premere Q (sfoglia).

Ricerca mediante la modalità salto delle voci (modo jump)

1 Premere Q (sfoglia).
2 Premere SEEK +.
3 Ruotare la manopola di controllo per selezionare la voce. L'elenco viene saltato in incrementi pari al 10% del numero totale di voci.
4 Premere ENTER per tornare al modo Quick-BrowZer. Viene visualizzata la voce selezionata.
5 Ruotare la manopola di controllo per selezionare la voce desiderata, quindi premere la manopola. Viene avviata la riproduzione.

Impostazioni

Disattivazione del modo DEMO

È possibile disattivare il display di dimostrazione che viene visualizzato mentre l'apparecchio è spento.

1 Premere MENU, ruotare la manopola di controllo per selezionare [DISPLAY], quindi premere la manopola.
2 Ruotare la manopola di controllo per selezionare [DEMO], quindi premere la manopola.
3 Ruotare la manopola di controllo per selezionare [DEMO-OFF], quindi premere la manopola. L'impostazione è completata.

4 Premere due volte (indietro). Il display torna al modo di ricezione/riproduzione normale.

Operazioni di base delle impostazioni

È possibile impostare voci nelle seguenti categorie di impostazioni: Impostazione generale (GENERAL), impostazione dell'audio (SOUND), impostazione del display (DISPLAY)

1 Premere MENU.
2 Ruotare la manopola di controllo per selezionare la categoria di impostazione, quindi premere la manopola. Le voci che possono essere impostate sono diverse a seconda della sorgente e delle impostazioni.
3 Ruotare la manopola di controllo per selezionare le opzioni, quindi premere la manopola.

Per tornare al display precedente

Premere ↩ (indietro).

Impostazione generale (GENERAL)

CLOCK-ADJ (regolazione dell'orologio) (pagina 5)

CAUT ALM (segnale di avvertimento)

Consente di attivare/disattivare il segnale di avvertimento: [ON], [OFF] (pagina 5). (Disponibile solo se l'apparecchio è spento.)

BEEP

Consente di attivare/disattivare il segnale acustico: [ON], [OFF].

AUTO OFF

Consente di disattivare automaticamente l'apparecchio dopo un intervallo di tempo prestabilito dalla disattivazione dell'apparecchio stesso: [NO], [30S] (30 secondi), [30M] (30 minuti), [60M] (60 minuti).

AUX-A (audio AUX)

Consente di attivare/disattivare il display della sorgente AUX: [ON], [OFF]. (Disponibile solo se l'apparecchio è spento.)

CT (ora)

Consente di attivare/disattivare la funzione CT: [ON], [OFF].

REGIONAL

Consente di limitare la ricezione a una regione specifica: [ON], [OFF]. (Disponibile solo durante la ricezione FM.)

BTM (pagina 6)

Impostazione dell'audio (SOUND)

MEGABASS (mega bassi)

Consente di rafforzare il suono dei bassi in sincronizzazione con il livello del volume: [ON], [OFF].

EQ5 PRESET

Consente di selezionare una curva dell'equalizzatore scegliendola tra 10 curve dell'equalizzatore oppure di disattivare la curva: [OFF], [R AND B], [ROCK], [POP], [DANCE], [HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [CUSTOM]. È possibile memorizzare l'impostazione della curva dell'equalizzatore per ciascuna sorgente.

EQ5 SETTING

Consente di impostare [CUSTOM] di EQ5. BASE

Consente di selezionare una curva dell'equalizzatore preselezionata per un'ulteriore personalizzazione: [BAND1] (bassa frequenza), [BAND2] (medio-bassa frequenza), [BAND3] (media frequenza), [BAND4] (medio-alta frequenza), [BAND5] (alta frequenza). Il livello del volume può essere regolato per unità di 1 dB da -10 dB a +10 dB.

BALANCE

Consente di regolare il bilanciamento dell'audio: [RIGHT-15] – [CENTER] – [LEFT-15].

FADER

Consente di regolare il livello relativo: [FRONT-15] - [CENTER] - [REAR-15].

SW LEVEL (livello subwoofer)

Consente di regolare il volume del subwoofer: [+2 dB] - [0 dB] - [-2 dB].

AUX VOL (livello volume AUX)

Consente di regolare il livello del volume di ciascun apparecchio ausiliario collegato: [+18 dB] - [0 dB] - [-8 dB]. Questa impostazione elimina la necessità di regolare il livello del volume tra sorgenti diverse.

Impostazione del display (DISPLAY)

DEMO (dimostrazione)

Consente di attivare/disattivare la dimostrazione: [ON], [OFF].

DIMMER

Consente di modificare la luminosità del display: [ON], [OFF].

SND SYNC (sincronizzazione audio)

Consente di selezionare il colore con sincronizzazione audio: [ON], [OFF].

AUTO SCR (scorrimento automatico)

Consente di fare scorrere automaticamente le voci composte da molti caratteri: [ON], [OFF].

M.DISPLAY (display in movimento)

Consente di visualizzare i modelli in movimento: [ON], [OFF].

Informazioni aggiuntive

Precauzioni

• Se l'auto è stata parcheggiata alla luce solare diretta, attendere che l'apparecchio si raffreddi prima di utilizzarlo.
• Non lasciare il pannello anteriore o dispositivi audio all'interno dell'auto; diversamente, a causa delle temperature elevate che si sviluppano lasciando l'auto alla luce solare diretta, potrebbero verificarsi problemi di funzionamento.
  • L'antenna elettrica si estende automaticamente.

Formazione di condensa

Se all'interno dell'apparecchio si è formata della condensa, rimuovere il disco e attendere per circa un'ora fino a quando non si asciuga. Diversamente, l'apparecchio non funzionerà correttamente.

Per mantenere una qualità audio elevata

Non bagnare l'apparecchio o i dischi.

Note sui dischi

• Non esporre i dischi alla luce solare diretta o a fonti di calore, quali condotti d'aria calda, né lasciarli all'interno di un'auto parcheggiata alla luce solare diretta.
• Prima della riproduzione, pulire i dischi con un panno di pulizia procedendo dal centro verso l'esterno. Non utilizzare solventi quale benzene, trielina o detergenti disponibili in commercio.
• Questo apparecchio è stato progettato per la riproduzione di dischi conformi allo standard CD (Compact Disc). I DualDisc e alcuni dischi audio codificati mediante tecnologie di protezione dei diritti d'autore non sono conformi allo standard Compact Disc (CD), pertanto potrebbe non essere possibile riprodurli mediante il presente apparecchio.
• Dischi NON riproducibili mediante il presente apparecchio

- Dischi su cui sono applicati etichette, adesivi oppure nastro o carta adesivi. Diversamente, potrebbe verificarsi un problema di funzionamento oppure il disco potrebbe venire danneggiato.

- Dischi dalla forma irregolare (ad esempio, a forma di cuore, quadrato o stella). Diversamente, è possibile causare problemi di funzionamento all'apparecchio.

— Dischi da 8 cm.

• Se il disco multisessione inizia con una sessione CD-DA, viene riconosciuto come disco CD-DA e le altre sessioni non vengono riprodotte.
• Dischi NON riproducibili mediante il presente apparecchio

— CD-R/CD-RW con scarsa qualità di registrazione.
- CD-R/CD-RW registrati mediante un dispositivo di registrazione incompatibile.
— CD-R/CD-RW finalizzati in modo non corretto.
- CD-R/CD-RW diversi da quelli registrati nel formato CD audio o nel formato MP3 conforme allo standard ISO9660 Level 1/Level 2, Joliet/Romeo o multisessione.

Ordine di riproduzione di file MP3/WMA

Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi al più vicino rivenditore Sony.

Manutenzione

Pulizia dei connettori

Se i connettori tra l'apparecchio e il pannello anteriore sono sporchi, l'apparecchio potrebbe non funzionare correttamente. Per evitare questo problema, rimuovere il pannello anteriore, (pagina 5), quindi pulire i connettori con un cotton fioc. Non esercitare forza eccessiva. Diversamente, i connettori potrebbero venire danneggiati.

• Per motivi di sicurezza, spegnere il motore prima di pulire i connettori e rimuovere la chiave dal blocchetto di accensione.
• Non toccare mai direttamente i connettori con le dita o con oggetti di metallo.

Caratteristiche tecniche

Sintonizzatore

FM

Gamma di frequenze:

87,5 -108,0 MHz

Terminale dell'antenna:

Connettore dell'antenna esterna

Frequenza intermedia:

FM CCIR: -1.956,5 a -487,3 kHz e

+500,0 a +2.095,4 kHz

Sensibilità utilizzabile: 7 dBf

Selettività: 75 dB a 400 kHz

Rapporto segnale-rumore: 73 dB

Separazione: 50 dB a 1 kHz

Risposta in frequenza: 20 – 15.000 Hz

MW/LW

Gamma di frequenze:

MW: 531 - 1.602 kHz

LW: 153 - 279 kHz

Terminale dell'antenna:

Connettore dell'antenna esterna

Sensibilità: MW: 26 μV, LW: 50 μV

Lettore CD

Rapporto segnale-rumore: 95 dB

Risposta in frequenza: 10 – 20.000 Hz

Wow e flutter: al di sotto del limite misurabile

Numero massimo di: (solo CD-R/CD-RW)

— cartelle (album): 150 (inclusa la cartella principale)

- file (brani) e cartelle: 300 (o un numero inferiore a 300, se il nome di una cartella/di un file contiene molti caratteri)

— caratteri visualizzabili per un nome di cartella/file: 32 (Joliet)/64 (Romeo)

Codec corrispondenti: MP3 (.mp3) e WMA (.wma)

Lettore USB

Interfaccia: USB (velocità massima)

Alimentazione massima: 500 mA

Numero massimo di brani riconoscibili:

— file (brani) per cartella: 256

Codec corrispondenti:

MP3 (.mp3) e WMA (.wma)

Amplificatore di potenza

Uscita: uscite diffusori

Impedenza diffusori: 4 – 8 ohm

Potenza di uscita massima: 55 W × 4 (a 4 ohm)

Generali

Uscite:

Terminale delle uscite audio (posteriori, subwoofer)

Antenna elettrica/terminale di controllo dell'amplificatore di potenza (REM OUT)

Ingressi:

Terminale di ingresso del telecomando

Terminale di ingresso dell'antenna

Presa di ingresso AUX (minipresa stereo)

Porta USB

Requisiti di alimentazione: batteria auto da 12 V CC (massa negativa)

Dimensioni:

circa 178 mm × 50 mm × 177 mm (l/a/p)

Dimensioni di montaggio:

Contenuto della confezione:

Unità principale (1)

Elementi per l'installazione e i collegamenti (1 set)

È possibile che il rivenditore non tratti alcuni degli accessori di cui sopra. Per ulteriori informazioni, rivolgersi al rivenditore.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Informazioni su copyright

Windows Media è un marchio di fabbrica registrato o marchio di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Questo prodotto è tutelato da specifici diritti di proprietà intellettuale di Microsoft Corporation.

L'uso o la distribuzione della tecnologia in questione al di fuori del presente prodotto sono vietati senza apposita licenza concessa da

Microsoft o da una filiale Microsoft autorizzata.

Tecnologia di codifica audio MPEG Layer-3 e brevetti su licenza del Fraunhofer IIS e della Thomson.

Android è un marchio di Google Inc.

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di verifica per risolvere la maggior parte dei problemi che si potrebbero verificare durante l'uso di questo apparecchio.

Prima di esaminare l'elenco che segue, verificare le procedure di collegamento e d'uso dell'apparecchio.

Per informazioni sull'utilizzo del fusibile e sulla rimozione dell'apparecchio dal cruscotto, consultare "Collegamenti e installazione" (pagina 15).

Se il problema persiste, visitare il sito di assistenza riportato sulla retrocopertina.

Generali

L'audio non viene emesso.

→ La posizione dell'attenuatore [FADER] non è appropriata per un sistema a 2 diffusori.

Non viene emesso alcun segnale acustico.

→ Un amplificatore di potenza opzionale è collegato e l'amplificatore incorporato non viene utilizzato.

Il contenuto della memoria è stato cancellato.

→ Il cavo di alimentazione o la batteria sono stati rimossi o non sono collegati correttamente.

Le stazioni memorizzate e l'ora esatta sono cancellate.

Si è bruciato il fusibile.

Quando si cambia la posizione della chiave di accensione, viene emesso un disturbo.

→ I cavi non sono collegati correttamente al connettore di alimentazione accessoria dell'auto.

Durante la riproduzione o la ricezione, viene attivato il modo di dimostrazione.

Se non viene eseguita alcuna operazione per 5 minuti quando è impostata la funzione [DEMO-ON], viene attivato il modo di dimostrazione. — Impostare [DEMO-OFF] (pagina 10).

Il display viene disattivato/non viene visualizzato nella finestra del display.

→ L'attenuatore di luminosità è impostato su [DIM-ON] (pagina 10).
→ Il display scompare tenendo premuto OFF. — Premere OFF sull'apparecchio fino a visualizzare il display.
→ I connettori sono sporchi (pagina 11).

I tasti per le operazioni non funzionano. Il disco non viene espulso.

→ Premere DSPL e (indietro)/MODE per più di 2 secondi per azzerare l'apparecchio. Tutti i dati memorizzati saranno cancellati. Per tutelare la propria sicurezza, non azzerare l'apparecchio durante la guida.

Ricezione radiofonica

Non è possibile ricevere le stazioni.

L'audio è disturbato.

→ Il collegamento non è corretto.
— Verificare il collegamento dell'antenna dell'auto.
— Se l'antenna dell'auto non si estende, verificare il collegamento del cavo di controllo dell'antenna elettrica.

Non è possibile effettuare la sintonizzazione preselezionata.

→ Il segnale di trasmissione è eccessivamente debole.

RDS

Dopo alcuni secondi di ascolto, viene avviata la funzione SEEK.

→ La stazione non è TP oppure il segnale è debole. — Disattivare il modo TA (pagina 7).

Non viene trasmesso alcun notiziario sul traffico.

→ Attivare il modo TA (pagina 7).
→ La stazione non trasmette notiziari sul traffico pur essendo una stazione TP.
— Sintonizzarsi su un'altra stazione.

Il modo PTY visualizza [----].

→ La stazione corrente non è una stazione RDS.
→ I dati RDS non vengono ricevuti.
→ La stazione non specifica il tipo di programma.

Il nome del servizio programmi lampeggia.

→ Non esiste alcuna frequenza alternativa per la stazione corrente. — Premere SEEK +/- durante il lampeggiamento del nome del servizio programmi. Viene visualizzato [PI SEEK] e l'apparecchio avvia la ricerca di un'altra frequenza con gli stessi dati PI (identificativo programma).

Riproduzione di CD

Il disco non viene riprodotto.

→ Il disco è difettoso o sporco.
→ I CD-R/CD-RW non sono per l'uso audio (pagina 11).

Non è possibile riprodurre file in formato MP3/WMA.

→ Il disco non è compatibile con il formato e la versione MP3/WMA. Per ulteriori informazioni sui dischi e sui formati riproducibili, visitare il sito di assistenza riportato sulla retrocopertina.

I file MP3/WMA necessitano di un tempo maggiore prima di poter essere riprodotti.

→ Per i dischi indicati di seguito, l'avvio della riproduzione necessita di un tempo maggiore.

— Dischi registrati con una struttura ad albero complessa.

— Dischi registrati in multisessione.

— Dischi ai quali è possibile aggiungere dati.

L'audio salta.

→ Il disco è difettoso o sporco.

Riproduzione mediante un dispositivo USB

Non è possibile eseguire la riproduzione mediante un hub USB.

→ Il presente apparecchio non è in grado di riconoscere i dispositivi USB mediante un hub USB.

Un dispositivo USB necessita di un tempo maggiore per avviare la riproduzione.

→ Il dispositivo USB contiene file con una struttura ad albero complessa.

L'audio viene trasmesso a intermittenza.

→ A velocità di trasmissione elevate, superiori a 320 kbps, è possibile che l'audio venga trasmesso a intermittenza.

Non è possibile riprodurre file audio.

→ I dispositivi USB formattati con file system diversi da FAT16 o FAT32 non sono supportati.*

* Questo apparecchio supporta FAT16 e FAT32, tuttavia è possibile che alcuni dispositivi USB non supportino tutti questi FAT. Per ulteriori informazioni, consultare le istruzioni per l'uso del dispositivo USB o contattare il produttore.

Messaggi e indicazioni di errore

ERROR: non è possibile riprodurre il disco o il dispositivo USB.

→ Pulire il disco o inserirlo correttamente, accertarsi che il disco non sia vuoto o difettoso.
→ Collegare nuovamente il dispositivo USB.

HUB NO SUPRT: gli hub USB non sono supportati.

NO AF: nessuna frequenza alternativa.

→ Premere SEEK +/- durante il lampeggiamento del nome del servizio programmi. Viene visualizzato [PI SEEK] e l'apparecchio avvia la ricerca di un'altra frequenza con gli stessi dati PI (identificativo programma).

NO DEV: il dispositivo USB non è collegato o non è riconosciuto.

→ Accertarsi che il dispositivo USB o il cavo USB siano collegati saldamente.

NO MUSIC: non è presente alcun file riproducibile.

→ Inserire un disco o collegare un dispositivo USB contenente file riproducibili (pagina 12).

NO TP: nessun programma sul traffico.

→ L'apparecchio continua la ricerca di stazioni TP disponibili.

OVERLOAD: il dispositivo USB è sovraccaricato.

→ Scollegare il dispositivo USB, quindi premere SRC per selezionare un'altra sorgente.
→ Il dispositivo USB è difettoso oppure è stato collegato un dispositivo non supportato.

PUSH EJT: impossibile espellere il disco correttamente.

→ Premere ▲ (espulsione).

READ: lettura informazioni in corso.

→ Una volta terminata l'operazione, la riproduzione viene avviata automaticamente. Potrebbe essere necessario attendere un po' di tempo a seconda della struttura del disco.

USB NO SUPRT: il dispositivo USB non è supportato.

→ Per ulteriori informazioni sulla compatibilità del dispositivo USB in uso, visitare il sito di assistenza riportato sulla retrocopertina.

LLLLo:è stato raggiunto

l'inizio o la fine del disco.

—: non è possibile visualizzare il carattere.

Se le soluzioni riportate non risolvono il problema, rivolgersi al più vicino rivenditore Sony. Se l'apparecchio viene portato in un centro di assistenza a causa di un problema relativo alla riproduzione di un CD, assicurarsi di portare il disco utilizzato al momento in cui si è verificato il problema.

Collegamenti e installazione

Attenzione

• Portare tutti i cavi di messa a terra a un punto di massa comune.
• Evitare che i cavi rimangano bloccati da una vite o incastrati nelle parti mobili (ad esempio nelle guide scorrevoli dei sedili).
• Prima di effettuare i collegamenti, spegnere il motore dell'automobile onde evitare di causare cortocircuiti.
• Collegare il cavo di alimentazione ⑥ all'apparecchio e ai diffusori prima di collegarlo al connettore di alimentazione ausiliaria.
• Per motivi di sicurezza, accertarsi di isolare qualsiasi cavo non collegato utilizzando del nastro adesivo.

Precauzioni

• Scegliere con attenzione la posizione per l'installazione in modo che l'apparecchio non interferisca con le operazioni di guida del conducente.
• Evitare di installare l'apparecchio dove sia soggetto ad alte temperature, come alla luce solare diretta o al getto di aria calda dell'impianto di riscaldamento, o dove possa essere soggetto a polvere, sporco e vibrazioni eccessive.
• Usare solo il materiale di montaggio in dotazione per un'installazione stabile e sicura.

Nota sul cavo di alimentazione (giallo)

Se questo apparecchio viene collegato in combinazione con altri componenti stereo, la potenza nominale dei circuiti dell'automobile deve essere superiore a quella prodotta dalla somma dei fusibili di ciascun componente.

Regolazione dell'angolo di montaggio

Regolare l'angolo di montaggio in modo che sia inferiore a 45°.

Elenco dei componenti per l'installazione

①

②

③

④

⑤

⑥

• Questo elenco dei componenti non comprende tutto il contenuto della confezione.
• La staffa ① e la cornice protettiva ③ vengono applicati all'apparecchio in fabbrica. Prima di installare l'apparecchio, utilizzare le chiavi di rilascio ② per rimuovere la staffa ① dall'apparecchio. Per ulteriori informazioni, consultare "Rimozione della staffa e della cornice protettiva" (pagina 18).
• Conservare le chiavi di rilascio ② per un uso futuro in quanto sono necessarie per rimuovere l'apparecchio dall'auto.

Connessione

*1 Non in dotazione
*2 Impedenza diffusori: 4 - 8 Ω × 4
*3 Cavo a piedini RCA (non in dotazione)
*4 A seconda del tipo di auto, utilizzare un adattatore per il telecomando cablato (non in dotazione).
*5 A seconda del tipo di auto, utilizzare un adattatore (non in dotazione) se il connettore dell'antenna non può essere inserito.

Collegamenti

Quando si collega l'apparecchio con il cavo di alimentazione in dotazione ⑥ si potrebbe danneggiare l'antenna elettrica, se questa non dispone di scatola a relè.

① Al connettore del diffusore dell'auto

1	Diffusore posteriore (destro)	⊕	Viola
2		⊖	A strisce viola/nero
3	Diffusore anteriore (destro)	⊕	Grigio
4		⊖	A strisce grigio/nero
5	Diffusore anteriore (sinistro)	⊕	Bianco
6 ⊖			A strisce bianco/nero
7	Diffusore posteriore (sinistro)	⊕	Verde
8 ⊖			A strisce verde/nero

② Al connettore di alimentazione dell'auto

12 alimentazione continua Giallo
13	antenna elettrica/controllo dell'amplificatore di potenza (REM OUT)	A strisce blu/bianco
15	alimentazione commutata	Rosso
16	terra Nero

Collegamento semplice del subwoofer

È possibile utilizzare un subwoofer senza un amplificatore di potenza quando è collegato a un cavo del diffusore posteriore.

Note

- È necessario preparare i cavi del diffusore posteriore.

- Usare un subwoofer di impedenza compresa tra 4 e 8 ohm e con capacità di potenza adeguata, altrimenti il subwoofer potrebbe essere danneggiato.

Collegamento per la conservazione della memoria

Quando il cavo di ingresso alimentazione giallo è collegato, viene sempre fornita alimentazione al circuito di memoria anche quando l'interruttore di accensione è spento.

Collegamento dei diffusori

• Prima di collegare i diffusori spegnere l'apparecchio.
• Usare diffusori di impedenza compresa tra 4 e 8 ohm e con capacità di potenza adeguata, altrimenti i diffusori potrebbero venire danneggiati.

Diagramma dei collegamenti di alimentazione

Controllare il connettore di alimentazione ausiliaria e far corrispondere correttamente i collegamenti dei cavi a seconda dell'automobile.

Connettore di alimentazione ausiliaria

Collegamento normale

12 alimentazione continua Giallo
15	alimentazione commutata	Rosso

Se le posizioni dei cavi rosso e giallo sono invertite

12	alimentazione commutata	Giallo
15	alimentazione continua Rosso

Se l'auto è sprovvista della posizione ACC (accessoria)

Dopo aver fatto corrispondere i collegamenti e aver commutato i cavi di alimentazione, collegare l'apparecchio all'alimentazione dell'automobile. Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi all'autoconcessionario.

Installazione

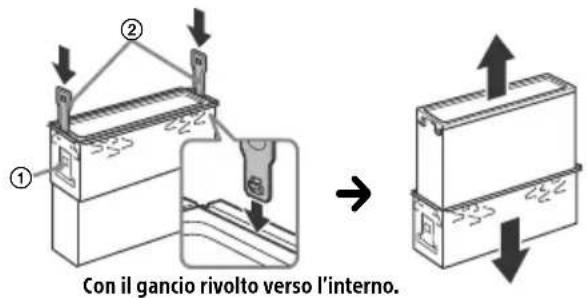

Rimozione della staffa e della cornice protettiva

Prima di installare l'apparecchio, rimuovere la cornice protettiva ③ e la staffa ① dall'apparecchio.

1 Afferrare entrambe le estremità della cornice protettiva ③, quindi estrarla.

2 Inserire entrambe le chiavi di rilascio ② finché non scattano in posizione, quindi abbassare la staffa ①, infine sollevare l'apparecchio per estrarlo.

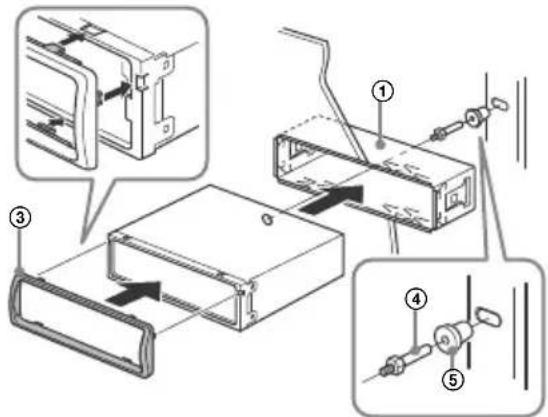

Montaggio dell'apparecchio sul cruscotto

Prima di installare l'apparecchio, accertarsi di ripiegare i fermi presenti su entrambi i lati della staffa ① verso l'interno di 2 mm.

1 Inserire la staffa ① nel cruscotto, quindi piegare verso l'esterno i morsetti per un'installazione sicura.

2 Montare l'apparecchio sulla staffa ①, quindi fissare la cornice protettiva ③.

• Se i fermi sono diritti o ripiegati verso l'esterno, l'apparecchio non verrà installato in modo sicuro e potrebbe fuoriuscire.
• Assicurarsi che i 4 fermi sulla cornice protettiva ③ siano correttamente inseriti negli alloggiamenti dell'apparecchio.

Rimozione e installazione del pannello anteriore

Per ulteriori informazioni, consultare "Rimozione del pannello anteriore" (pagina 5).

Sostituzione del fusibile

Per la sostituzione del fusibile, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i collegamenti dell'alimentazione e sostituire il fusibile. Se dopo la

sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

Fusibile (10 A)

Sito di assistenza clienti

In caso di domande o per le informazioni più aggiornate sul presente prodotto, visitare il seguente sito Web:

http://support.sony-europe.com/

Registra online il tuo prodotto su:

Registreer uw product nu online via:
