РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DBS 3634 CLATRONIC

Руководство по эксплуатации.... стр. 62

Руководство по эксплуатации

Спасибо за выбор нашего продукта. Надеемся, он вам понравится.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенному. Обязательно следуйте этим рекомендациям, чтобы предотвратить несчастный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске получения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

ПРИМЕЧАНИЯ: Дает советы и информацию.

Содержание

Обзор деталей прибора .... 3

Общие замечания 62

Особые указания по технике безопасности

для этого устройства....62

Символы на изделии 62

Назначение....64

Обзор деталей прибора....64

Комплект поставки 64

Примечания по использования....64

Распаковка 64

Подключение к электросети....64

Требования к источнику питания....64

Включение и выключения 64

Назначение ручки (1) 65

Регулятор температуры на утюге (3) 65

Дисплей и функциональные кнопки....65

Перед первым использованием ....66

Вставка картриджа от накипи 66

Использование....66

Перед первым использованием....66

Глаженье без пара....66

Глаженье с паром....66

Функция вертикального пара (Vertical Steam) ...... 67

Как долить воду во время работы?......67

После завершения работы 67

Замена картриджа от накипи....67

Чистка....67

Устранение неисправностей 68

Технические данные 68

Общие замечания

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо попользоваться прибором, обязательно дайте в придачу данную инструкцию по эксплуатации.

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования.
• Не пользуйтесь прибором под открытым небом. Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.
• После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).
• Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреждения. При обнаружении повреждения пользоваться прибором запрещаться.
• Используйте только оригинальные запчасти.
• Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

ПРЕДУПРЕЖДЕНИЕ:

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

Особые указания по технике безопасности для этого устройства

Символы на изделии

На изделии имеются следующие предупреждающие символ:

ПРЕДУПРЕЖДЕНИЕ: Горячая поверхность!

Опасность ожогов!

Во время работы температура открытой поверхности может быть очень высокой.

ПРЕДУПРЕЖДЕНИЕ:

• Подошва утюга быстро нагревается и требует времени для охлаждения. Не прикасайтесь к ней!
• Когда утюг не используется, храните его в надежном месте! Не ставьте его вертикально ни на какую поверхность. Утюг может прилипнуть.
• Выбирайте безопасную поверхность для базы! Поверхность должна быть ровной и устойчивой. Убедитесь в надежности опорной поверхности.
• Утюгом необходимо пользоваться и держать на устойчивой термостойкой поверхности.
  • Перед заполнением водяного бачка отсоедините сетевой кабель.
• Не оставляйте утюг без присмотра, когда он включен в розетку.
• Не пользуйтесь утюгом, если он падал имеет заметные повреждения или течи.
• Не пытайте отремонтировать устройство самостоятельно. Обязательно свяжитесь с авторизованным мастером. При повреждении сетевого шнура, во избежание опасности поражения электрическим током, шнур следует заменить у изготовителя, сервисного представителя или других квалифицированных лиц.
• Пока утюг включен или охлаждается, не подпускайте детей до 8 лет к утюгу и его соединительному кабелю.

ПРЕДУПРЕЖДЕНИЕ:

• Этим прибором могут пользоваться дети от 8 лет и лица с ограниченными физическими, осязательными или психическими способностями, а также с недостаточным опытом и знаниями, только под надзором или после получения инструкций по безопасной работе с прибором и связанным с этим опасностей.
• Не позволяйте детям играть с прибором.
• Чистку и обслуживание прибора дети могут выполнять только под присмотром.
• Заполняйте бачок только до максимальной отметки. Не переполняйте его! Максимальный объем воды: 2,3 литра.
• Не перегибайте соединительный шланг (4)!

Назначение

Этот прибор предназначен для глаженья одежды и тканей.

Он предназначен для использования в домашних условиях.

Любое другое применение должно считаться использованием не по назначению и может привести к порче материалов или даже к личной травме.

Обзор деталей прибора

1 Ручка
2 Кнопка подачи струи пара
3 Регулятор температуры
4 Соединительная трубка
5 Индикатор нагрева
6 Подставка для утюга
7 База
8 Зажим для шнура
9 Устройство освобождения ручки "UNLOCK"
10 Водяной бачок с картриджа против накипи
11 Кнопка освобождения находится под водяным бачком. Устройство освобождения водяного бачка
12 Картриджа против накипи (вставлен)
13 Заливное отверстие

Кнопки не показанные на рисунке

Кнопка MODE

Кнопка ANTI CALC

Комплект поставки

1x Прибор для глаженья с обработкой паром
2x Картриджа против накипи

Примечания по использования

Распаковка

• Уберите все защитные пленки и наклейки с подошвы.
• Полностью размотайте кабель питания.

Подключение к электросети

Убедитесь в соответствии напряжения питания утюга (на паспортной табличке) и напряжения сети питания.

Требования к источнику питания

Общая максимальная мощность станции составляет 2400 Вт. Для такой нагрузки рекомендуется отдельная линия питания, защищенная бытовым автоматом защиты цепи 16 А.

ВНИМАНИЕ: Перегрузка!

• При необходимости использования удлинителей они должны иметь сечение жилы не менее 1,5 мм².
• Не используйте несколько розеток, так как это устройство слишком мощное.

Включение и выключения

Отметки температуры расположены над терморегуля- тором.

Включение: Убедитесь, что регулятор температуры находится в положении MIN. Включите сетевую вилку в правильно установленную заземленную розетку. Прибор сразу включится в рабочий режим. На светящемся дисплее мигает символ "количество пара" в течение примерно 90 секунд. После этого утюг готов к глаженью с отпариванием.

Выключение: Убедитесь, что регулятор температуры находится в положении MIN. Выньте вилку из розетки.

Назначение ручки (1)

Ручка, приклепленная к базе, служит для переноски прибора в отключенном от сети состоянии.

- Для переноски прибора поднимите ручку до фиксации (рис. А). Фиксация ручки сопровождается "щелчком". Ручка может использоваться для переноски прибора.

- Чтобы открыть фиксатор рукоятки, нажмите кнопку UNLOCK (9) и опустите ручку вниз.

Регулятор температуры на утюге (3)

Символы на регуляторе соответствуют следующим настройкам:

• (синтетика, шелк) низкая температура
●● (висюза, шерсть) средняя температура
●●●(хлопок, лен) высокая температура
- Шерстяные ткани выворачивайте наизнанку, чтобы избежать появления лоснящихся пятен в результате глаженья с паром. Кроме того, под тонкие хлопчатобумажные ткани подкладывайте обычную ткань.
- Для тканей с дополнительной отделкой выбирайте низкую температуру и гладьте их с изнанки.

ПРИМЕЧАНИЯ:

Утюг нагревается быстрее, чем остывает. Начинайте глаженье при установке самой низкой температуры.

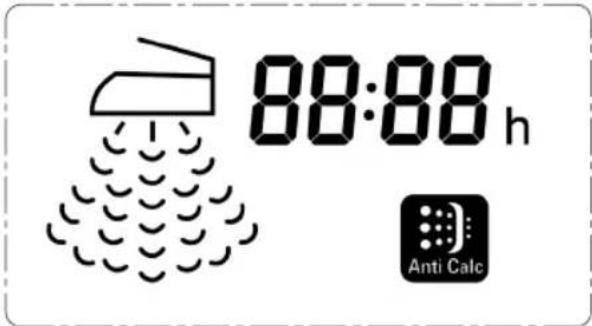

Дисплей и функциональные кнопки

88:88 h Anti Calc

Значение символов на дисплее:

	Большой объем пара для температурных режимов “COTTON” и “LINEN”
	Малый объем пара для температурных режим “WOOL”
88:88h	Счетчик времени режима глаженьяс отпариванием, предварительно установлен на 12:00 часов. Обратный отсчет до 00:00 часов работает только в режиме “глаженье с отпариванием”.
“Anti Calc”	Мигает, если картридж от накипи необходимо заменить. Пар не выделяется.

Функции кнопок:

MODE	Выбор между малым и большим количеством пара
ANTI CALC	С помощью этой кнопки можно уста-новить счетчик времени на начальную позицию (12:00 часов) после замены картриджа от накипи. Нажимайте кнопку в течение 5 секунд.

Количество пара:

• После включения шнура питания в розетку всегда активна предварительная настройка "большое количество пара". Нажмите кнопку MODE если вы хотите изменить настройку на "малое количество пара".
• При настройке "большое количество пара" насос будет генерировать пар в объеме 100 % в течение 6 секунд. После этого объем генерируемого пара будет снижен электронной схемой управления до 40 %. Устройству понадобится примерно 15 секунд для возврата к генерации пара в объеме 100 %. Не нажимайте кнопку подачи пара в течение этого времени.
• При настройке "малое количество пара" насос будет постоянно генерировать пар в объеме 40 %.

Водяной бачок (10)

• Водяной бачок имеет углубленный захват в дне для возможности снятия. Нажмите кнопку (11), чтобы извлечь емкость для воды.
• При установке емкости для воды в основание должен раздаться щелчок фиксатора.
• Заливное отверстие (13) позволяет наливать воду даже в установленную в основание емкость.
• Метка MAX расположена ниже заливного отверстия. Не заливайте воду в емкость выше этой метки. Объем бачка составляет 2,3 литра.

Вода

i ПРИМЕЧАНИЯ:

Рекомендуется использовать устройство только с дистиллированной водой. Использование обычной водопроводной воды может стать причиной повреждения устройства после того, как картридж с фильтром от накипи исчерпал свой ресурс.

Не заполняйте водяной бачок водой из батареи отопления, водой из сушилки для белья и водой, содержащей добавки (например, крахмал, парфюмерию, умягчитель и другие химикаты).

Это может повредить утюг в результате образования осадков в паровой камере. Эти осадки могут загрязнять ткань при попадании из отверстий в подошве.

Перед первым использованием

ВНИМАНИЕ:

Перед тем, как использовать устройство в первый раз, нужно вставить один из имеющихся в комплекте картриджей с фильтром от накипи.

Вставка картриджа от накипи

1. Нажмите кнопку (11), чтобы извлечь резервуар.
2. Вставьте картридж с фильтром от накипи.
3. Наполните резервуар водой до отметки, показывающей максимум. Не переполняйте резервуар!
4. Поставьте резервуар обратно на основание. Звук "защелкивания" означает, что резервуар вставлен правильно.
5. Перед использованием прибора, подождите несколько минут, пока патрон фильтра от накипи не впитает всю воду, которую он может впитать.

Использование

Перед первым использованием

• Протрите основание утюга слегка влажной тканью.
• Для удаления всех остатков перед первым использованием прогладьте утюгом несколько раз старую чистую ткань.

Глаженье без пара

i ПРИМЕЧАНИЯ:

Рассортируйте предметы одежды согласно температурам для глаженья.

1. Поставьте утюг на подставку (6).
2. Включите базовую станцию в розетку с заземляющим контактом.
3. Задайте температуру с помощью регулятора температуры (3). Если есть деликатные вещи для глаженья, начните с самой низкой температуры.

i ПРИМЕЧАНИЯ:

Индикатор (5) на утюге указывает на процесс нагрева. После достижения утюгом заданной температуры индикатор гаснет. Можно начинать глажку.

Глаженье с паром

ПРЕДУПРЕЖДЕНИЕ:

Утюг выпускает большое количество горячего пара.

Опасность ожогов!

ВНИМАНИЕ:

• Перед использованием утюга с паром убедитесь, что в водяном бачке присутствует вода в необходимом количестве.
- Патрон противоизвесткового фильтра всегда должен быть установлен в водяной бачок, даже если используется дистиллированная вода.

ВНИМАНИЕ: Первое использование:

Выполните следующее:

1. Бачок должен быть заполнен до максимальной отметки. Не переполняйте бачок!
2. Включите базовую станцию в розетку с заземляющим контактом.
3. Задайте температуру в диапазоне от "WOOL", "COTTON", "LINEN". На утюге загорается индикатор.
4. Подождите, пока подошва утюга не нагреется. После достижения заданной температуры индикатор гаснет.
5. Подождите, пока на дисплее не перестанет мигать символ "количество пара".
6. Теперь нажмите и удерживайте нажатой кнопку подачи пара (2) не менее 60 секунд или пока из подошвы утюга не пойдет пар. Это время необходимо, чтобы пар дошел до утюга. При этом немного повышенный шум насоса является нормальным.

ВНИМАНИЕ:

• Для глаженья с паром необходима высокая температура.
• Если температура слишком низкая, подошва утюга не нагревается достаточно высокого для того, чтобы испарять воду. Поэтому возможно, что вода может протекать из подошвы утюга после того, как вы нажмете кнопку подачи пара.
• Установите терморегулятор как минимум на диапазон "WOOL".
• Отрегулируйте количество пара в соответствии с температурой утюга с помощью кнопки MODE. (См. раздел "Дисплей и функциональные кнопки").

Функция вертикального пара (Vertical Steam)

Функция вертикальной подачи пара позволяет осуществлять выброс пара в вертикальном направлении. Она может использоваться для удаления складок на висящих одеждах или шторах.

ПРЕДУПРЕЖДЕНИЕ:

Никогда не направляйте струю пара на людей. Опасность ожогов.

Повесьте выстиранное белье на плечики. Проводите утюгом рядом в соответствии с инструкциями для данного материала.

Как долить воду во время работы?

Вовремя доливайте воду, пока бачок не опустел.

Сильный шум насоса во время работы показывает, что уровень воды мал.

1. Поставьте утюг на подставку (6).
2. Установите регулятор температуры в положение MIN.
3. Выньте сетевую вилку из розетки.
4. Откройте заливное отверстие (13).
5. Залейте воду в бачок до максимальной отметки. Не переполняйте бачок!
6. Закройте заливное отверстие.
7. Теперь можно продолжить глаженье.

После завершения работы

1. Выключите устройство.
2. Дайте прибору остыть перед уборкой на хранение.
3. Намотайте сетевой шнур вокруг утюга, размещая его в специальном желобке основания.
4. Разместите соединительную трубка в зажиме шнура.

Замена картриджа от накипи

Устройство сигнализирует о том, что срок службы картриджа от накипи закончился и его нужно заменить. Если на дисплее отображается символ "Anti Calc", это означает, что глаженье с отпариванием осуществлялось в течение 12 часов.

Предварительная установка счетчика времени глаженья с отпариванием (12:00 часов) рекомендуется при использовании водопроводной воды со средней жесткостью (8,5°dH - 14°dH).

В зависимости от степени жесткости используемой вами воды срок службы картриджа от накипи может закончиться раньше или позже этого времени. Для того, чтобы узнать жесткость используемой воды обратитесь к вашей водоснабжающей компании. После того, как картридж от накипи перестанет выполнять свои функции, его необходимо заменить новым во избежание повреждения устройства.

ВНИМАНИЕ:

• Регулярно выполняйте замену картриджа от накипи. Если вы сомневаетесь, лучше выполнить замену картриджа раньше окончания срока. Устройства с повреждениями, возникшими в результате образования накипи не попадают под действие гарантии.

• Если у вас под рукой нет нового картриджа от накипи, замените водопроводную воду в емкости дистиллированной водой. После этого можно продолжать глаженье с использованием картриджа с истекшим сроком службы.

• Выключите прибор.

• Выньте сетевую вилку из розетки.
• Снимите водяной бачок.
• Выньте патрон противоизвесткового фильтра.
• Установите патрон фильтра от накипи так, как это описано в разделе "Перед первым использованием" → "Вставка картриджа от накипи".
• Перед продолжением обработки паром, установите счетчик времени в начальное положение. Нажмите и удерживайте кнопку ANTI CALC примерно 5 секунд.

Чистка

ПРЕДУПРЕЖДЕНИЕ:

• Всегда отключайте сетевой кабель перед чисткой!
• Дождитесь полного остывания прибора.
- Ни в коем случае не погружайте прибор в воду для чистки.
Это может привести к поражению электрическим током или возгоранию.

ВНИМАНИЕ:

• Не используйте проволочную щетку или абразивные средства.

• Не используйте кислотные или абразивные чистящие средства.

• Протрите корпус слегка влажной тканью.

• Протрите подошву утюга и подставку слегка влажной тканью.
• Остатки воды можно оставить в водяном бачке, но ее следует вылить, если она находилась в бачке длительное время.

Устранение неисправностей

Неисправность	Возможная причина	Устранение
Устройство не работает.	Неисправна сетевая розетка.	Попробуйте использовать другую розетку.
Устройство внезапно перестает работать.	Перегрузка электрической сети?	Проверьте сетевой предохранитель.
Пар не генерируется.	Патрон противоизвесткового фильтра отсутствует или установлен неправильно.	Проверьте положение патрона противоизвесткового фильтра.
	Водяной бачок установлен неправильно.	При правильной установке водяного бачка должен быть слышен “щелчок”.
Вода протекает из подошвы утюга.	Задана слишком низкая температура.	Задайте температуру в диапазоне от “WOOL” до “LINEN”.
Сильный шум во время обработки паром.	Водяной бачок пуст.	Проверьте бачок. Налейте воды в бачок.
	Запуск при первом использовании или после длительного простоя.	Такой шум насоса является нормальным.

Технические данные

Электропитание: 220 - 240 В\~, 50 / 60 Гц

Потребляемая мощность: 2000 - 2400 ватт

Класс защиты:......I

Максимальная емкость водяного бачка: ...... 2,3 литра

Вес нетто:......примерно 2,90 кг

Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки продукта.

Это изделие прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.
