MANUAL DE USUARIO DBS 3634 CLATRONIC

Instrucciones de servicio...... página 26

Instrucciones de servicio

Le agradecemos la confianza depositada en este producto y esperamos que disfrute de su uso.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Contenidos

Indicación de los elementos de manejo .... 3

Notas generales 26

Instrucciones especiales de seguridad

para el aparato 26

Símbolos en el producto 26

Uso específico....28

Indicación de los elementos de manejo .....28

Volumen de entrega....28

Notas de uso 28

Desembalar....28

Requisitos de potencia....28

Encendido y apagado 28

Función del asa (1) 29

Control de temperatura en la plancha (3)....29

Pantalla y botones de función....29

Depósito de Agua (10) 29

Agua 30

Antes del primer uso 30

Inserción de cartucho antical 30

Manejo....30

Antes del primer uso 30

Planchar sin vapor 30

Planchar al vapor 30

Función de vapor vertical (Vertical Steam)....30

¿Como rellenar el agua durante la utilización? ......31

Finalizar el funcionamiento 31

Cambio del cartucho antical....31

Limpieza....31

Reparación de averías....31

Datos técnicos ...... 32

Eliminación....32

Significado del símbolo "Cubo de basura"....32

Notas generales

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

• Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.
• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.
• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.
• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados.
• Solamente utilice accesorios originales.
• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

AVISO:

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

Instrucciones especiales de seguridad para el aparato Símbolos en el producto

En el producto encontrará el siguiente símbolo con carácter de aviso:

AVISO: ¡Superficie caliente!

¡Existe peligro de quemarse!

Durante la puesta en marcha la temperatura de la superficie que está directamente en contacto con el usuario puede estar muy alta.

AVISO:

• La suela de la plancha se calienta muy rápido y necesita tiempo para enfriar. ¡Se ruega no tocarla!
• ¡En caso de que no utilizará la plancha, coloque ésta sobre la superficie para depositar! No la coloque verticalmente sobre cualquier otra superficie. Existe el riesgo de que la plancha se pueda deslizar.
• Elija una superficie estable para el soporte. La superficie debe estar nivelada y estable. Compruebe de nuevo la estabilidad de la superficie.
• Debe usar y colocar la plancha sobre una superficie estable y resistente al calor.
• Desconecte la plancha antes de llenar el depósito de agua.
• La plancha no se debe dejar sin vigilancia, mientras que esté conectada a la red.
• No use la plancha si ha caído, tiene daños visibles o presenta fugas.
• No intente reparar el aparato. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corresponde al fabricante, a su representante o persona de cualificación similar su reemplazo para evitar peligros.
• Mientras que la plancha está encendida y mientras se enfría, tanto la plancha como su cable de alimentación deben estar fuera del alcance de niños menores de 8 años.

AVISO:

• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos si se les supervisa o si han recibido instrucciones acerca de su utilización de manera segura y entienden los peligros relacionados.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no los podrán realizar los niños sin supervisión.
• Llene el depósito sólo hasta la marcación máxima. ¡No sobrellenar! Máx. cantidad de llenado de agua: 2,3 litro.
• ¡No doble el tubo flexible (4) de unión!

Uso específico

Este aparato se ha diseñado para planchar ropa y textiles.

Se ha fabricado para el uso doméstico.

Cualquier otro uso se considerará no indicado y podrá ocasionar daños materiales o incluso lesiones personales.

Indicación de los elementos de manejo

1 Asa
2 Emisor de vapor
3 Control de temperatura
4 Tubo flexible de unión
5 Lámpara de control de "Temperatura"
6 Superficie de apoyo para la plancha
7 Base
8 Sujeción para el cable
9 Desbloqueo para asa "UNLOCK"
10 Depósito de agua con cartucho antical
12 Cartucho antical (insertado)
13 Apertura de llenado

11 Botón debajo del depósito de agua. Desbloqueo del depósito de agua

Botones sin ilustración

Botón MODE

Botón ANTI CALC

Volumen de entrega

1x Estación para planchar a vapor

2x Cartucho antical

Notas de uso

Desembalar

• Retire posibles láminas de protección y pegatinas de la suela de la plancha.
• Por favor desenrolle el cable por completo.

Conexión eléctrica

Asegúrese que la tensión del aparato (vea la placa del tipo) coincida con la tensión de red.

Requisitos de potencia

El equipo puede tener una potencia de 2400 W. Con este consumo nominal es recomendable utilizar un cable de alimentación separado con una protección por medio de un conmutador 16 A.

ATENCIÓN: Sobrecarga!

• Si utiliza cables alargadores, deberían tener un diámetro de al menos 1,5 mm ^2 .
• No utilice enchufes múltiples, como este equipo es demasiado potente.

Encendido y apagado

La marca de la temperatura está ubicada sobre el termos- tato.

Encendido: Asegúrese de que el control de temperatura esté en la posición "MIN". Conecte el enchufe de red a una toma de corriente segura y correctamente instala. El aparato se conecta inmediatamente a modo funcionamiento. El símbolo de "cantidad de vapor" parpadea en una pantalla iluminada durante 90 segundos. A continuación, el dispositivo está listo para su uso.

Apagado: Asegúrese de que el control de temperatura está en la posición "MIN". Desenchufe de la toma de corriente.

Función del asa (1)

El asa acoplada a la base sirve para transportar el aparato cuando el enchufe se ha sacado de la toma de corriente.

- Para transportar el aparato, levante el asa hasta que se enganche (Fig. A). Se escuchará un "clic" que confirma que el asa se ha bloqueado. Puede utilizar el asa para transportar el aparato.

- Para liberar el bloqueo del asa, presione el botón "UNLOCK" (9) y coloque el asas hacia abajo.

Control de temperatura en la plancha (3)

Los símbolos del control se corresponden a los siguientes ajustes:

• (sintéticos, seda) temperatura baja
•• (rayón, lana) temperatura baja
•••(algodón, lino) temperatura alta
- Gire las prendas de lana para evitar puntos brillantes en el tejido debidos al planchado con vapor. Además, extienda un trapo de algodón sobre el tejido.
- Seleccione una posición de temperatura inferior para tejidos con tratamientos de superficie y plánchelos del revés.

NOTA:

La plancha se calienta más rápidamente de lo que se enfría. Comience a planchar con la posición de temperatura más baja.

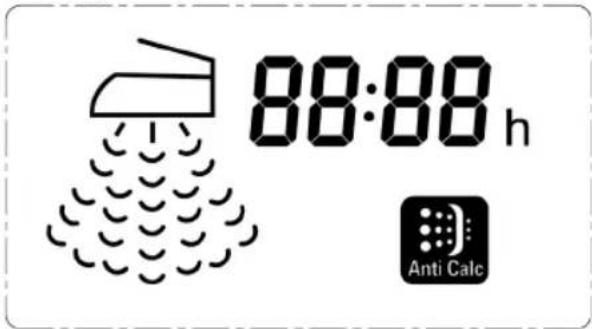

Pantalla y botones de función

88:88 h Anti Calc

Significado de los símbolos de la pantalla;

	Gran cantidad de vapor para los rangos de temperatura “COTTON” y “LINEN”
	Menor cantidad de vapor para el rango de temperatura “WOOL”
88:88h	Indicador de tiempo para el planchado a vapor, prestablecido en las 12:00 horas. La cuenta atrás a 00:00 horas solo funciona en modo de “planchado a vapor”.
“Anti Calc”	Parpadea cuando se debe reemplazar el cartucho antical. Ya no se produce vapor.

Funciones de los botones:

MODE	Elija entre una cantidad grande o pequeña de vapor
ANTI CALC	Con este botón, vuelve a establecer el indicador de tiempo en la posición inicial 12:00 horas una vez cambiado el cartucho antical. Pulse el botón durante unos 5 segundos.

Cantidad de vapor:

• Una vez conectado el cable de alimentación a un enchufe, siempre se prestablecerá una "gran cantidad de vapor". Pulse el botón MODE una vez si desea planchar con una "cantidad pequeña de vapor".
• Con la opción "gran cantidad de vapor", la bomba generará un 100 % de vapor durante 6 segundos. A partir de ese momento, la cantidad de vapor se reducirá a l 40 % mediante control electrónico. El dispositivo tardará unos 15 segundos en volver a producir el 100 % de vapor. No haga funcionar el botón de vapor durante este tiempo.
• Al utilizar la opción "cantidad pequeña de vapor", la bomba genera un 40 % de vapor de forma continua.

Depósito de Agua (10)

• El depósito de agua tiene un mango abajo, por lo que se puede sacarlo. Pulse el botón (11), para sacar el depósito.
• Al deslizar el tanque de nuevo en la base, debe escuchar un clic cuando encaje correctamente.
• La apertura de llenado (13) le permite llenar el depósito, incluso cuando el depósito está acoplado en la base.
• La marca "MAX" se encuentra por debajo de la apertura de llenado. No llene el depósito por encima de esta marca. El contenido del depósito es de 2,3 litros.

Agua

NOTA:

Recomendamos utilizar el aparato con agua destilada solamente. El uso de agua del grifo puede provocar daños en el aparato una vez que el filtro antical se ha agotado.

Agua de batería, agua de la secadora de ropa y agua con aditivos (como almidón, perfume, suavizantes u otros químicos) no se debe llenar en el depósito de agua.

El aparato se podría estropear, ya que se podrían originar residuos en el depósito de vapor. Estos residuos, al escapar de las aberturas de salida de vapor, podrían ensuciar la ropa preparada para planchar.

Antes del primer uso

ATENCIÓN:

Antes de utilizar el aparato por primera vez, deben introducir el cartucho del filtro antical suministrado.

Inserción de cartucho antical

1. Presione el botón (11) para tirar del depósito.
2. Inserte el cartucho del filtro antical.
3. Llene el depósito con agua hasta la marca máxima. No llene en exceso!
4. Presione encajando el depósito de nuevo en su base. El sonido del clic indicará que se ha colocado correctamente.
5. Antes de poner en funcionamiento el aparato espere unos minutos hasta que el cartucho antical haya absorbido toda el agua que pueda.

Manejo

Antes del primer uso

• Limpie la suela de la plancha con un paño levemente humedecido.
• Para eliminar antes del primer uso todos los residuos, planche varias veces sobre un paño viejo pero limpio.

Planchar sin vapor

NOTA:

Seleccione la ropa por temperaturas de planchar.

1. Deposite la plancha sobre la superficie de apoyo (6).
2. Conecte la estación base con un receptáculo aislado de tierra.
3. Ajuste la temperatura en el control de la temperatura (3). Si tiene ropa delicada para planchar, empiece con la temperatura más baja.

NOTA:

La lámpara de control (5) en la plancha indica el proceso de calentamiento. Cuando se apague esto quiere decir que se ha alcanzado la temperatura seleccionada. Ahora puede comenzar a planchar.

Planchar al vapor

AVISO:

La plancha emite una gran cantidad de vapor caliente. Existe el peligro de quemaduras.

ATENCIÓN:

• Si plancha con vapor, observe que el depósito siempre esté lleno de manera suficiente. Un funcionamiento sin agua daña el aparato.
• El cartucho filtro de cal tiene que estar siempre en el depósito de agua, también al utilizar agua destilada.

ATENCIÓN: Puesta en servicio:

Prosiga como sigue:

1. Llene el depósito sólo hasta la marcación máxima. ¡No sobrellenar!
2. Conecte la estación base con un receptáculo aislado de tierra.
3. Ajuste la temperatura deseada en el rango de "WOOL", "COTTON", "LINEN". La lámpara de control de la plancha se ilumina.
4. Espere hasta que la suela de la plancha esté caliente. Si se ha alcanzado la temperatura indicada, la lámpara de control se apaga.
5. Espere hasta que el símbolo "cantidad de vapor" haya dejado de parpadear en la pantalla.
6. Ahora presione el botón de chorro de vapor (2) por lo menos 60 segundos o hasta que salga vapor por la suela de la plancha. Este tiempo se necesita, para que el vapor llegue a la plancha. Con esto se producirá un ruido ligeramente más fuerte.

ATENCIÓN:

• Para planchar al vapor es necesaria una temperatura alta.
• Si la temperatura es demasiado baja, la suela de plancha no se calienta lo bastante para que se evapore el agua. Por tanto, es posible que el agua tenga fuga por la suela en cuanto presione el botón de chorro de vapor.
• Establezca el termostato en al menos el rango "WOOL".
• Ajuste la cantidad de vapor a la temperatura de la plancha de vapor con el botón MODE (consulte el capítulo "Pantalla y botones de función").

Función de vapor vertical (Vertical Steam)

La función de vapor vertical permite la emisión del vapor en posición vertical. Esta función se puede utilizar para eliminar arrugas de cortinas o de prendas que estén colgadas.

AVISO:

Nunca dirija la expulsión de vapor a personas. Existe el peligro de quemaduras.

Cuelgue la ropa en una percha. Pase la plancha suavemente sobre el material siguiendo las instrucciones indicadas en la prenda.

¿Como rellenar el agua durante la utilización?

Rellene agua antes de que el depósito sea vacío. Un ruido fuerte de la bomba durante el funcionamiento indica que el nivel de agua es demasiado bajo.

1. Deposite la plancha sobre la superficie de apoyo (6).
2. Ajuste el control de temperatura a "MIN".
3. Retire la clavija de red de la caja de enchufe.
4. Abra la apertura de llenado (13).
5. Llene el depósito hasta la marcación máxima. ¡No lo sobrellene!
6. Cierre la apertura de llenado.
7. Continúe con el proceso de planchado.

Finalizar el funcionamiento

1. Apague el dispositivo.
2. Deje que se enfríe el aparato, antes de guardarlo.
3. Enrolle el cable de red alrededor de la ranura del cordón en el pie de la base.
4. Coloque el tubo de conexión en el clip de sujeción del cable.

Cambio del cartucho antical

El dispositivo indica que el cartucho antical se ha agotado y se tiene que reemplazar. Cuando el símbolo “Anti Calc” parpadea en la pantalla, dispondrá de planchado a vapor durante 12 horas.

El valor prestablecido del indicador de tiempo para la hora de planchado a vapor (12:00 horas) se recomienda para el agua de grifo del rango de dureza medio (8,5 °dH - 14 °dH).

En función de la dureza del agua del grifo, el cartucho antical se utilizará antes o después. Pregunte a su proveedor de agua por la dureza del agua. Cuando el cartucho antical haya perdido su efecto, tendrá que reemplazarse por uno nuevo para evitar daños en el dispositivo.

ATENCIÓN:

• Reemplace el cartucho antical periódicamente, en caso de duda, reemplácelo cuanto antes. Los dispositivos con daños causados por la cal están exentos de responsabilidad legal.

• Si no tiene un cartucho antical a mano, reemplace el agua del grifo del depósito de agua con agua destilada. A continuación, podrá seguir planchando con el cartucho usado.

• Apague el aparato.

• Desconecte el enchufe de la red eléctrica.
• Retire el depósito de agua.
• Retire el cartucho del filtro antical.
• Instale el cartucho del filtro de cal según lo descrito en "Antes del primer uso"⇒ "Inserción de cartucho antical".
• Antes de reanudar el funcionamiento del vapor, establezca el indicador en la posición inicial: Pulse ANTI CALC durante unos 5 segundos.

Limpieza

AVISO:

• ¡Antes de la limpieza retire siempre la clavija de red de la caja de enchufe!
• ¡Espere hasta que el aparato se haya enfriado por completo!
• Para la limpieza, en ningún caso sumergir el aparato en agua. Podría causar un electrochoque o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.
• No utilice detergentes agresivos o abrasivos.
• Limpie la carcasa con un paño seco.
• Liempe la suela y la superficie para depositar con un paño levemente humedecido.
• El agua restante se puede quedar en el depósito de agua, pero se debería verter si se va a quedar durante más tiempo en el depósito de agua.

Reparación de averías

Avería Causa probable Acción correctora
Equipo sin funcionamiento.	Enchufe defecto. Intente utilizar el equipo con otro enchufe.
Durante el uso el equipo de repente no sigue funcionando.	Está sobrecargada la red eléctrica?	Controle el fusible doméstico.
No se genera vapor.	El cartucho del filtro anti cal no está o se ha colocado incorrectamente.	Compruebe la posición del cartucho del filtro anti cal.
	El depósito de agua no se ha instalado correctamente.	Un “clic” confirmará que el depósito de agua se ha colocado correctamente.
Tiene fuga de agua por la suela.	La configuración de la temperatura es demasiado baja.	Seleccione una temperatura entre “WOOL” y “LINEN”.
Ruido utilizando la función de vapor.	El depósito está vacío.	Controle el depósito.Llene el depósito de agua.
	Arranque inicial o tras largos períodos sin utilizar.	Estos ruidos de la bomba son normales.

Datos técnicos

Modelo: ....DBS 3634

Suministro de tensión: 220 - 240 V\~, 50 / 60 Hz

Consumo de energía: 2000 - 2400 W

Clase de protección:....I

Máxima cantidad de llenado del depósito de agua:......2,3 Litro

Peso neto:....aprox. 2,90 kg

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una errónea eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.
