MANUALE UTENTE DBS 3634 CLATRONIC

Istruzioni per l'uso ...... pagina 33

Instruction Manual ...... page 40

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Indice

Elementi di comando ....3

Note generali 33

Avvertenze speciali di sicurezza

per questo apparecchio....33

Simboli sul prodotto....33

Uso previsto 35

Elementi di comando....35

Volume di consegna....35

Note per l'uso....35

Disimballaggio....35

Collegamento elettrico 35

Potenza necessaria 35

Accensione e spegnimento....35

Funzione dell'impugnatura (1) 36

Controllo della temperatura sul ferro (3).... 36

Display e tasti di funzione 36

Serbatoio dell'acqua (10)....36

Acqua 37

Prima del primo utilizzo 37

Inserimento della cartuccia anticalcare ....37

Uso....37

Avanti il primo utilizzo....37

Stiratura senza vapore....37

Stiratura a vapore....37

Funzione ertvapore verticale (Vertical Steam) ......37

Come versare l'acqua durante il funzionamento? .....38

Terminare il funzionamento....38

Sostituzione della cartuccia anticalcare 38

Pulizia....38

Rimozione guasti 38

Dati tecnici 39

Smaltimento ....39

Significato del simbolo "Eliminazione" 39

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.

- Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

- Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.

- Utilizzare esclusivamente accessori originali.

- Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio Simboli sul prodotto

Sul prodotto sono riportati i seguenti simbolo con avvertenze:

AVVISO: Superficie calda! Pericolo di ustione!

Quando l'apparecchio è in funzione la temperatura della superficie che si può toccare può essere molto alta.

AVVISO:

• La piastra del ferro da stiro si scalda rapidamente e necessita di un po' di tempo per raffreddarsi. Non toccarla!
• Quando il ferro da stiro non è in uso, appoggiarlo sulla superficie di appoggio! Non appoggiarlo su un'altra superficie. Rischio di scivolamento.
• Scegliere una superficie sicura come base! La superficie deve essere regolare e stabile. Controllare che la superficie sia stabile.
• Il ferro deve essere usato e poggiato su una superficie stabile e resistente al calore.
• Prima di riempire il serbatoio togliere la spina.
• Non lasciare il ferro da stiro incustodito quando è collegato alla rete elettrica.
• Non utilizzare il ferro da stiro se è caduto, se è danneggiato oppure se presenta perdite.
• Non tentare di riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
• Quando il ferro da stiro è acceso e quando si sta raffreddando, tenere ferro e cavo di collegamento lontano dalla portata dei bambini di età inferiore a 8 anni.

AVVISO:

• L'apparecchio può essere utilizzato a partire dagli 8 anni d'età e da persone con ridotte capacità fisiche, sensoriali o mentali sotto supervisione o istruite riguardo all'utilizzo dell'apparecchio in modo sicuro e ai pericoli a esso correlati.
• Controllare che i bambini non giochino con l'apparecchio.
• I bambini non devono effettuare le operazioni di manutenzione senza supervisione.

- Riempire il serbatoio solo fino alla tacca massima. Non superare la tacca! Quantità massima di acqua: 2,3 litri.

• Non piegare il flessibile di collegamento (4)!

Uso previsto

L'apparecchio è destinato alla stiratura di indumenti e articoli in tessuto.

L'apparecchio è destinato all'uso domestico.

Tutti gli altri usi sono vietati e possono provocare danni ai materiali e lesioni personali.

Elementi di comando

1 Manico
2 Tasto espulsione vapore
3 Controllo temperatura
4 Flessibile di collegamento
5 Spia di controllo "Temperatura"
6 Superficie d'appoggio per ferro da stiro
7 Base
8 Fascetta per cavo
9 Sbloccare il manico con "UNLOCK"
10 Serbatoio dell'acqua con cartuccia anticalcare
11 Tasto sotto il serbatoio dell'acqua. Sbloccare il serbatoio dell'acqua
12 Cartuccia anticalcare (inclusa)
13 Apertura di riempimento

Tasti senza illustrazione

Tasto MODE

Tasto ANTI CALC®

Volume di consegna

1x Sistema stirante a vapore

2x Cartuccia anticalcare

Note per l'uso

Disimballaggio

• Rimuovere eventuali pellicole di protezione e adesivi dalla piastra.
  • Svolgere completamente il cavo.

Collegamento elettrico

Accertarsi che la tensione dell'apparecchio (v. targhetta di identificazione) e la tensione di rete coincidano.

Potenza necessaria

L'apparecchio ha una potenza totale di 2400 W. A causa di questa potenza si raccomanda un cavo di alimentazione separato con un commutatore di 16 A.

ATTENZIONE: Sovraccarico!

• Se si usano prolunghe, queste devono avere una sezione trasversale di minimo 1,5 mm ^2 .
• Non utilizzare prese multiple perché questo apparecchio è troppo potente.

Accensione e spegnimento

L'indicatore per la regolazione della temperatura è situato sopra il termostato.

Accensione: Verificare che il controllo della temperature sia in posizione "MIN". Collegare l'alimentatore ad una presa a terra installata correttamente. L'apparecchio si accende immediatamente in modalità di esercizio. Il simbolo "quantità di vapore" lampeggia sul display luminoso per circa 90 secondi. Successivamente l'apparecchio è pronto per la stiratura a vapore.

Spegnimento: Verificare che il controllo della temperatura sia in posizione "MIN". Scollegare la spina principale dalla presa a parete.

Funzione dell'impugnatura (1)

L'impugnatura fissata alla base è destinata al trasporto dell'apparecchio quando è stata sfilata la spina dalla presa.

- Per trasportare l'appa-recchio, sollevare l'impugnatura finché no si blocca (Fig. A).

A Quando l'impugnatura è stata bloccata, si sente un "clic" di conferma. È possibile utilizzare l'impugnatura per il trasporto dell'appareccl

- Per rilasciare il blocco impugnatura, premere il tasto "UNLOCK" (9) e mettere l'impugnatura verso il basso.

Controllo della temperatura sul ferro (3)

I simboli sul controllo corrispondono alle seguenti impostazioni:

• (sintetico, seta) bassa temperatura
•• (rayon, lana) media temperatura
•••(cotone, lino) alta temperatura
- Mettere la parte esterna dei capi in lana verso l'interno e la parte interna verso l'esterno per evitare puntini sul tessuto dovuti alla stiratura a vapore. Inoltre, mettere un sottile panno di cotone sul tessuto.
- Selezionare un'impostazione bassa temperatura per tessuti con trattamento superficiale supplementare e stirarli con la parte interna rivolta verso l'esterno.

NOTA:

Il ferro da stiro si riscalda più rapidamente di quanto si raf-fredda. Cominciare a stirare con l'impostazione temperatura più bassa.

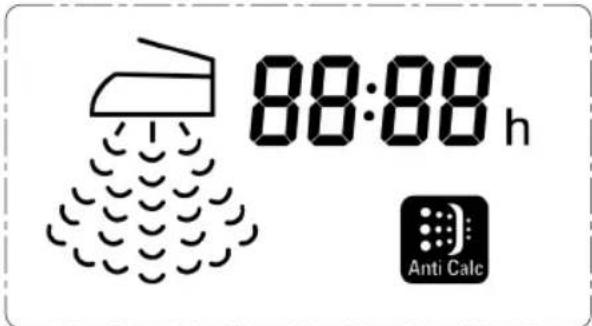

Display e tasti di funzione

88:88 h Anti Calc

Significato dei simboli sul display:

	Grande quantità di vapore per i gradi di temperatura “COTTON” e “LINEN”
	Piccola quantità di vapore per il grado di temperatura “WOOL”
88:88h	Contatore per stiratura a vapore a tempo, preimpostato a 12:00 ore. Il conto alla rovescia fino a 00:00 ore viene eseguito solo in modalità “stiratura a vapore”.
“Anti Calc”	Lampeggia quando la cartuccia antical-care necessita di sostituzione. Il vapore non viene più prodotto.

Funzioni dei tasti:

MODE	Scelta tra grande e piccola quantità di vapore
ANTI CALC	Dopo la sostituzione della cartuccia anticalcare, questo tasto reimposta il contaore alla posizione di partenza 12:00 ore. Tenere premuto il tasto per 5 secondi circa.

Quantità di vapore:

• Dopo il collegamento del cavo di alimentazione ad una presa di corrente, risulta sempre preimpostata la modalità "grande quantità di vapore". Premere il tasto MODE una volta per lo stiraggio con "piccola quantità di vapore".
• Quando è impostata la modalità "grande quantità di vapore", la pompa produce il 100 % di vapore per 6 secondi. Successivamente, un controllo elettronico riduce la quantità di vapore al 40 %. Il dispositivo impiega circa 15 secondi per produrre nuovamente il 100 % di vapore. Non utilizzare il tasto vapore in questo lasso di tempo.
• In modalità "piccola quantità di vapore" la pompa genererà in maniera continuativa il 40 % di vapore.

Serbatoio dell'acqua (10)

• Il serbatoio dell'acqua ha sotto una cavità di impugnatura, così lo si può estrarre. Premere il tasto (11), per tirare il serbatoio.
• Quando il serbatoio scorre indietro, deve essere emesso un clic udibile per scattare in posizione.
• L'apertura di riempimento (13) consente di riempire l'acqua anche quando il serbatoio dell'acqua è inserito nella base.
• Il segno "MAX" è situate sotto all'apertura di riempimento. Non riempire il serbatoio al di sopra di questo segno. La capienza del serbatoio è di 2,3 litri.

Acqua

NOTA:

Si raccomanda di utilizzare l'apparecchio esclusivamente con acqua distillata. L'uso della normale acqua di rubinetto può provocare danni all'apparecchio una volta esaurita la cartuccia del filtro anti-calcare.

Non versare nel serbatoio acqua di batterie, acqua dell'asciugatrice e acqua con additivi (come amido, profumo, ammorbidente o altre sostanze chimiche).

L'apparecchio potrebbe risultarne danneggiato perché nella camera vapore potrebbero depositarsi residui. Uscendo dai fori di fuoriuscita vapore questi residui possono sporcare i tessuti da stirare.

Prima del primo utilizzo

ATTENZIONE:

Prima di utilizzare l'apparecchio per la prima volta, è necessario inserire una delle cartucce del filtro anti-calcare fornite in dotazione.

Inserimento della cartuccia anticalcare

1. Premere il pulsante (11) per estrarre il serbatoio.
2. Inserire il filtro anti-calcare a cartuccia.
3. Riempire il serbatoio con acqua fino alla tacca del livello massimo. Non riempire eccessivamente!
4. Reinserire il serbatoio nella base. Un "clic" indicherà che il serbatoio è posizionato correttamente.
5. Prima di mettere in funzione l'apparecchio, attendere alcuni minuti affinché la cartuccia filtro anti-calcare abbia assorbito la quantità massima possibile di acqua.

Uso

Avanti il primo utilizzo

• Pulire la piastra con un panno leggermente umido.
• Per rimuovere tutti i residui avanti il primo uso, stirare alcune volte un panno vecchio pulito.

Stiratura senza vapore

NOTA:

Selezionate i capi di abbigliamento e la biancheria da stirare a seconda della temperatura.

1. Porre il ferro da stiro sulla superficie di appoggio (6).
2. Collegare la stazione base ad una presa con contatto di terra.
3. Regolare la temperatura sul controllo della temperatura (3). Se si ha da stirare biancheria delicata, iniziare con la temperatura più bassa.

NOTA:

La spia di controllo (5) sul ferro indica il processo di riscaldamento. Non appena questa si spegne, la temperatura di esercizio viene raggiunta. Ora è possibile stirare.

Stiratura a vapore

AVVISO:

Dal ferro da stiro fuoriesce una quantità enorme di vapore bollente. C'è pericolo di surriscaldamento.

ATTENZIONE:

• Stirando a vapore fare attenzione che il serbatoio dell'acqua sia sempre sufficientemente pieno.
• La cartuccia per la decalcificazione deve trovarsi sempre nel serbatoio dell'acqua, anche se si usa acqua distillata.

ATTENZIONE: Messa in funzione:

Procedere come qui di seguito indicato:

1. Riempire il serbatoio solo fino alla tacca massima. Non superare la tacca!
2. Collegare la stazione base ad una presa con contatto di terra.
3. Impostare la temperature necessaria tra "WOOL", "COTTON", "LINEN". La spia di controllo sul ferro si accende.
4. Attendere il riscaldamento della piastra. Se la temperature viene raggiunta, la spia di controllo si spegne.
5. Attendere che il simbolo "quantità di vapore" smetta di lampeggiare sul display.
6. Ora premere il tasto di getto vapore (2) per almeno 60 secondi o finché il vapore non fuoriesce dalla piastra. Questo tempo è necessario affinché il vapore arrivi fino al ferro. È del tutto normale sentire un rumore leggermente più forte della pompa.

ATTENZIONE:

• È necessaria una temperatura elevate per stirare a vapore.
• Se la temperatura è troppo bassa, la piastra del ferro non raggiunge una temperatura sufficiente a far evaporare l'acqua. In questo caso è possibile che vi siano perdite d'acqua quando si preme il tasto Spruzzo vapore.
• Impostare il termostato almeno al grado "WOOL".
• Regolare la quantità di vapore alla temperature del ferro utilizzando il tasto MODE. (Vedi capitolo “Display e tasti di funzione”).

Funzione ertvapore verticale (Vertical Steam)

La funzione vapore verticale consente l'erogazione di vapore in posizione verticale. Questa funzione può essere usata per rimuovere pieghe di panni appesi o tende.

AVVISO:

Non indicare mai con il getto vapore su persone. C'è pericolo di surriscaldamento.

Appendere il bucato ad una gruccia. Guidare il ferro vicino al material come specificato dal materiale.

Come versare l'acqua durante il funzionamento?

Ora versare ancora acqua prima che il serbatoio sia del tutto vuoto. Un forte runmore della pompa quando l'apparecchio è in funzione indica che il livello dell'acqua è troppo basso.

1. Porre il ferro da stiro sulla superficie di appoggio (6).
2. Impostare il controllo temperatura su "MIN".
3. Staccare la spina di alimentazione dalla presa.
4. Aprire l'apertura di riempimento (13).
5. Riempire il serbatoio fino alla tacca max. Non riempire troppo!
6. Chiudere l'apertura di riempimento.
7. Continuare a stirare.

Terminare il funzionamento

1. Spegnere il dispositivo.
2. Lasciare raffreddare l'apparecchio prima di riporlo.
3. Avvolgere il cavo di corrente intorno alla scanalature per cavo alla base.
4. Mettere il tubo di connessione nella fascetta per cavi.

Sostituzione della cartuccia anticalcare

Il dispositivo indica quando la cartuccia anticalcare è esaurita e necessita di essere sostituita. Quando il simbolo “Anti Calc” lampeggia sul display, sono disponibili ancora 12 ore di vapore per la stiratura.

Si raccomanda l'impostazione del contaore per il tempo di stiratura a vapore (12:00 ore) per acqua di rubinetto con grado di durezza medio (8.5°dH - 14°dH).

La cartuccia anticalcare può essere utilizzata subito o successivamente, a seconda della durezza dell'acqua. Chiedi al fornitore il grado di durezza dell'acqua. Quando la cartuccia anticalcare perde efficacia, deve essere sostituita per evitare danni al dispositivo.

ATTENZIONE:

• Sostituire regolarmente la cartuccia anticalcare, in caso di dubbi procedere subito con la sostituzione piuttosto che attendere. L'azienda non si assume responsabilità per dispositivi danneggiati dal calcare.

• Se non si dispone subito di una nuova cartuccia anticalcare, sostituire l'acqua del rubinetto nel serbatoio con acqua distillata. In tal modo sarà possibile continuare la stiratura anche con la cartuccia esaurita.

• Spegnere il dispositivo.

• Scollegare la spina principale dalla presa a parete.
• Rimuovere il serbatoio dell'acqua.
• Rimuovere la cartuccia filtro anti decalcificazione.
• Montare la cartuccia filtro anticalcare come descritto nella sezione "Prima del primo utilizzo"⇒ "Inserimento della cartuccia anticalcare".
• Prima di riattivare la funzione a vapore, reimpostare il contaore alla posizione iniziale: Premere il tasto ANTI CALC per 5 secondi circa.

Pulizia

AVVISO:

• Staccare sempre la spina prima della pulizia!
- Attendere finché l'apparecchio è completamente raffreddato!
- In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.
- Pulire la custodia con un panno asciutto.
- Pulire la piastra e la superficie di appoggio con un panno leggermente umido.
- L'acqua avanzata può rimanere nel serbatoio, ma dovrebbe essere buttata via se è nel serbatoio da molto tempo.

Rimozione guasti

Guasto Possibile causa Rimedio
L'apparecchio non entra in funzione.	Presa di rete guasta.	Provare con un'altra presa.
Durante il funzionamento l'apparecchio improvvisa-mente non funziona.	Il circuito elettrico è sovraccarico?	Controllare la sicura generale.
Guasto Possibile	causa Rimedio
Non viene generato vapore.	La cartuccia filtro calcare è assente oppure non è stata fissata corretta-mente.	Controllare la posizione della car-tuccia filtro calcare.
	Il serbatoio dell'ac-qua non è stato fissato corretta-mente.	Un “clic” conferma che il serbatoio dell'acqua è stato montato corretta-mente.
Perdite d'acqua dalla piastra.	La temperatura è impostata troppo bassa.	Selezionare una temperatura tra “WOOL” e “LINEN”.
Rumori forti durante il funzionamento a vapore.	Il serbatoio dell'ac-qua è vuoto.	Controllare il serbatoio. Riempire il serbato-io con acqua.
	Primo utilizzo o dopo lunghi periodi di inutilizzo.	È normale che la pompa emetta questo tipo di rumori.

Dati tecnici

Alimentazione rete: 220 - 240 V\~, 50/60 Hz

Consumo di energia: 2000 - 2400 W

Classe di protezione: I

Quantità massima del serbatoio dell'acqua:....2,3 litri

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici. Per l'eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.

Instruction Manual
