HMDA230 - Монитор SONY - Бесплатное руководство пользователя

Тип продукта	Монитор CRT Trinitron FD 17 дюймов
Бренд	Sony
Модель	HMDA230
Диагональ экрана	17 дюймов (примерно 406 мм)
Шаг решетки	0,24 мм (в центре)
Максимальное разрешение	1280 x 1024 пикселей
Рекомендуемое разрешение	1024 x 768 пикселей
Горизонтальная частота	30 - 80 кГц
Вертикальная частота	48 - 170 Гц
Размер отображаемого изображения	Примерно 327 x 243 мм (Ш x В)
Стандартная область изображения	Примерно 312 x 234 мм (Ш x В)
Питание	220 - 240 В, 50 - 60 Гц, 0,7 А макс.
Потребление электроэнергии (обычный режим)	Примерно 100 Вт
Потребление электроэнергии (режим ожидания)	≤ 3 Вт
Потребление электроэнергии (выключен)	0 Вт (примерно)
Размеры (Ш x В x Г)	Примерно 418 x 416 x 426 мм
Вес	Примерно 19 кг
Рабочая температура	от 10 °C до 40 °C
Разъемы	1 x видеовход HD15 (VGA)
Основные функции	Plug & Play DDC, меню OSD, настройки геометрии/цвета/сведения, размагничивание, энергосбережение VESA/ENERGY STAR/NUTEK
Уход и очистка	Мягкая сухая ткань; избегайте абразивных средств или растворителей
Безопасность	Используйте прилагаемый шнур питания; не перекрывайте вентиляционные отверстия
Стандарты	MPR II (VLF/ELF), VESA DDC
Комплектация	Гарантийный талон, инструкция по уходу, руководство пользователя

Часто задаваемые вопросы - HMDA230 SONY

Что делать, если экран остается черным, а индикатор питания не горит?

Проверьте, что шнур питания правильно подключен, а выключатель питания находится в положении включено.

Индикатор питания горит оранжевым, что мне делать?

Это режим энергосбережения. Попробуйте нажать клавишу на клавиатуре или переместить мышь. Также проверьте подключение видеокабеля.

Изображение мерцает или прыгает, как исправить?

Удалите источники магнитных полей (другие мониторы, динамики). Проверьте частоту обновления в настройках компьютера и убедитесь, что она совместима (48-170 Гц).

Изображение размытое, что делать?

Если разрешение превышает 1280×1024, уменьшите его или снизьте контрастность. Используйте функцию размагничивания и отрегулируйте резкость через меню.

На экране видны тонкие горизонтальные линии, это нормально?

Да, это демпфирующие провода кинескопа Trinitron. Они нормальны и не влияют на качество изображения.

Цвета неравномерны, как исправить?

Используйте встроенную функцию размагничивания (меню OPTION). Если проблема не исчезает, удалите магнитные источники (динамики) и подождите 20 минут перед повторным размагничиванием.

Меню OSD отображает 'ЗА ПРЕДЕЛАМИ ДИАПАЗОНА РАЗВЕРТКИ', что это значит?

Входной сигнал превышает поддерживаемые частоты (H: 30-80 кГц, V: 48-170 Гц). Отрегулируйте разрешение или частоту компьютера в допустимых пределах.

Как сбросить заводские настройки?

В меню OPTION выберите СБРОС. Нажмите джойстик вправо, чтобы сбросить настройки текущего сигнала, или удерживайте его 2 секунды для всех сигналов.

Монитор издает гул при включении, это серьезно?

Нет, это цикл автоматического размагничивания, который длится около 5 секунд. Это нормально.

Как почистить экран, не повредив его?

Используйте мягкую сухую ткань. Избегайте средств для окон с антистатиком, растворителей (спирт, бензин) и абразивных предметов. Не трите с силой.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HMDA230 SONY

Инструкция по эксплуатации ____ RU

Bruksanvisning ____ SE

Подготовка к работе.... 3

Регулировка.... 4

Устранение неисправностей 6

Технические характеристики ..... 7

Меры предосторожности.... 8

Appendix ...... i

Preset mode timing table ..... i

TCO'99 Eco-document. . . . . . . . . Задняя крышка

• Tri n®изарегистрированная торговая марка Sony Corporation.
  • Macintosh является торговой маркой Apple Computer, Inc., зарегистрированной в США и других странах.
• Windows ^32 и MS-DOS являются зарегистрированными торговыми марками Microsoft Corporation в США и других странах.
• IBM PC/AT и VGA являются зарегистрированными торговыми марками IBM Corporation в США.
• VESA и DDC™ являются торговыми марками Video Electronics Standard Association.
• ENERGY STAR является маркой, зарегистрированной в США.
• Остальные названия продуктов, упомянутые в этом документе, могут являться зарегистрированными торговыми марками или торговыми марками соответствующих владельцев.
• В дальнейшем символы "™" и "®" не упоминаются в этом руководстве.

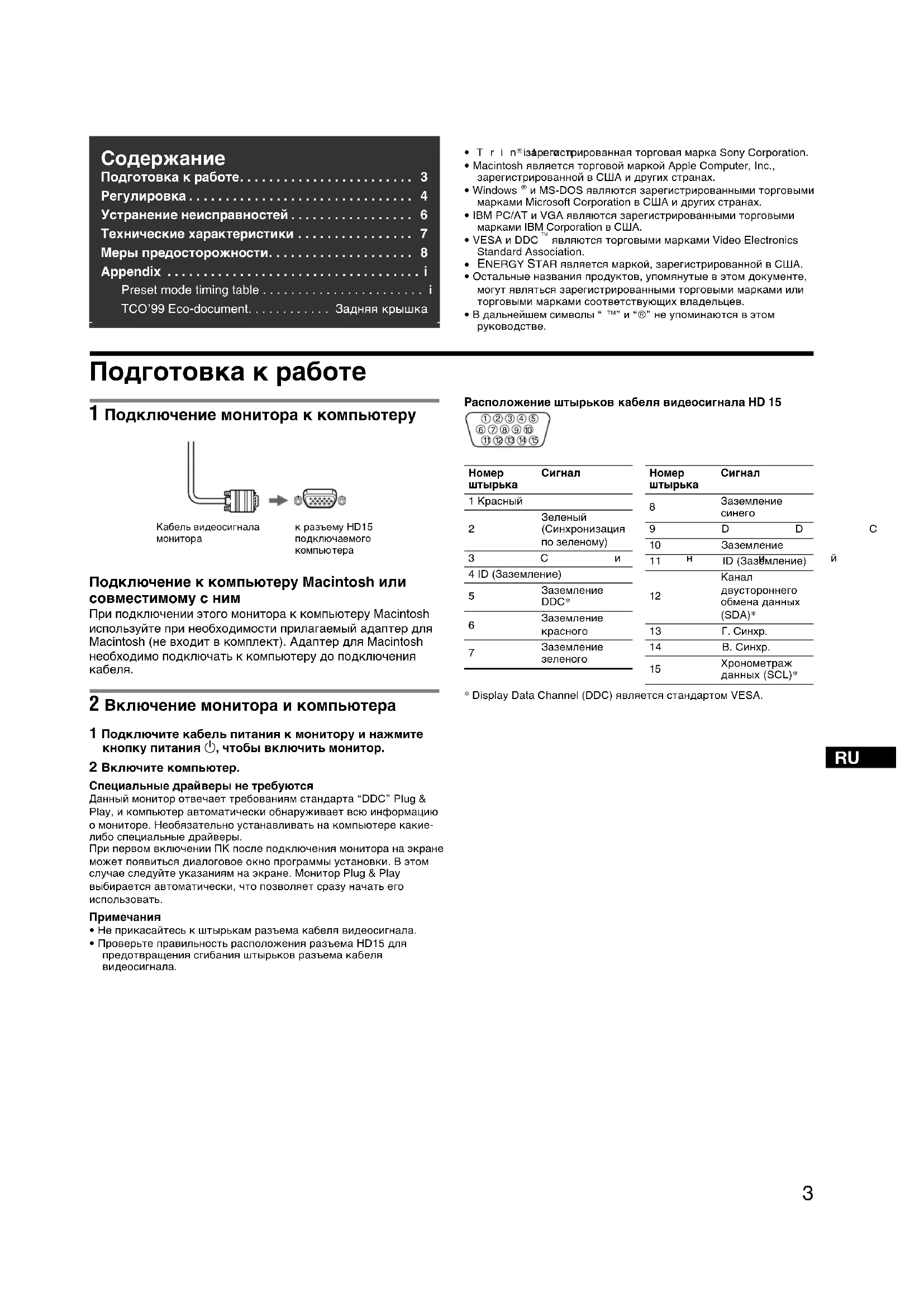

Подготовка к работе

1 Подключение монитора к компьютеру

Подключение к компьютеру Macintosh или совместимому с ним

При подключении этого монитора к компьютеру Macintosh используйте при необходимости прилагаемый адаптер для Macintosh (не входит в комплект). Адаптер для Macintosh необходимо подключать к компьютеру до подключения кабеля.

2 Включение монитора и компьютера

1 Подключите кабель питания к монитору и нажмите кнопку питания ⏻, чтобы включить монитор.

2 Включите компьютер.

Специальные драйверы не требуются

Данный монитор отвечает требованиям стандарта "DDC" Plug & Play, и компьютер автоматически обнаруживает всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы.

При первом включении ПК после подключения монитора на экране может появиться диалоговое окно программы установки. В этом случае следуйте указаниям на экране. Монитор Plug & Play выбирается автоматически, что позволяет сразу начать его использовать.

Примечания

• Не прикасайтесь к штырькам разъема кабеля видеосигнала.
• Проверьте правильность расположения разъема HD15 для предотвращения сгибания штырьков разъема кабеля видеосигнала.

Расположение штырьков кабеля видеосигнала HD 15

1	2	3	4	5
6	7	8	9	10
11	12	13	14	15

Номер штырька	Сигнал
1 Красный
2	Зеленый (Синхронизация по зеленому)
3	С и
4 ID (Заземление)
5	Заземление DDC*
6	Заземление красного
7	Заземление зеленого

Номер штырька	Сигнал
8	Заземление синего
9	D D
10	Заземление
11 H	ID (Зазёмление)
12	Канал двустороннего обмена данных (SDA)*
13	Г. Синхр.
14	В. Синхр.
15	Хронометраж данных (SCL)*

* Display Data Channel (DDC) является стандартом VESA.

Регулировка

Перемещение по экранному меню

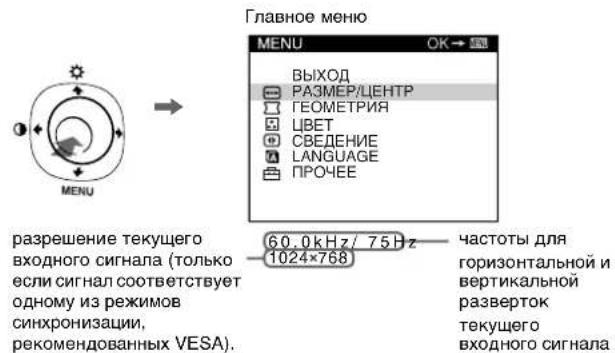

1 Нажмите в центре джойстика для отображения главного меню.

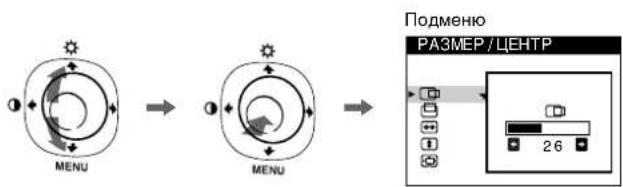

2 Переместите джойстик в направлении ↓/↑, чтобы выделить главное меню, которое необходимо настроить, и нажмите в центре джойстика.

3 Переместите джойстик в направлении ↓/↑, чтобы выделить подменю, которое необходимо настроить. Затем переместите джойстик в направлении ←/→, чтобы произвести подстройку.

Регулировка яркости и контрастности изображения

Регулировка яркости и контрастности выполняется с помощью отдельного меню ЯРКОСТЬ/КОНТРАСТ. Эти настройки действительны для всех входных сигналов.

1 Переместите джойстик в любом направлении, чтобы отобразить меню ЯРКОСТЬ/КОНТРАСТ.
2 Перемещайте джойстик в направлении ↓/↑ для настройки яркости (♀) и ←/→ для настройки контрастности (♂)

Примечание

Если установить для уровней яркости и контрастности значение "0", изображение исчезнет и станет черным.

Настройка экранного меню

Значки главного меню и настраиваемые элементы		Значки подменю и настраиваемые элементы
	Подстройка размера или центровки изображения*1		Положение по горизонтали
			Горизонтальный размер
			Положение по вертикали
			Вертикальный размер
			Увеличить/уменьшить
	Регулировка формы изображения		Поворот изображения*2
			Расширение или сужение краев изображения*1
			Смещение краев изображения влево или вправо*1
			Регулировка ширины изображения в верхней части экрана*1
			Смещение изображения влево или вправо в верхней части экрана*1
	Регулировка цвета изображения*2	См. “☐ для регулировки цвета изображения”.
	Регулировка совмещения цветов*2		Смещение красных или синих оттенков по горизонтали
			Смещение красных или синих оттенков по вертикали
	Выбор языка Выбор языка в экранном меню* 3
	Дополнительные настройки		РАЗМАГНИЧИВАНИЕ: размагничивание монитора.
			НАСТРОЙКА МУАРА: Уменьшение муарового фона*4
		...См.	“Сброс настроек”.
		Оп	Защита данных настройки (БЛОКИРОВКА УПРАВЛЕНИЯ) *5

*1 Эта настройка эффективна для текущего входного сигнала.
^2 Эта настройка эффективна для всех входных сигналов.
*3 Меню Language
• ENGLISH: Английский • NEDERLANDS: Голландский
• FRANÇAIS: Французский • SVENSKA: Шведский
• DEUTSCH: Немецкий • РУССКИЙ
- ESPAÑOL: Испанский • : Японский
• ITALIANO: Итальянский

*4 Пример муарового фона

*5 Будут работать только выключатель ⏻ (питание), функция ВЫХОД, а также блокировка ⬇БЛОКИРОВКА УПРАВЛЕНИЯ).

: Для регулировки цвета изображения

Настройки меню ЦВЕТ позволяют отрегулировать цветовую температуру изображения путем изменения уровня насыщенности поля белого цвета. В цветовой гамме доминирует красный цвет при небольшой температуре, и синий цвет - при высокой температуре. Данная настройка может пригодиться для приведения в соответствие цветов монитора с цветами распечатываемых изображений.

■Настраиваемые элементы

Можно выбрать одну из стандартных цветовых температур: 5000K или 9300K. Установка по умолчанию - 9300K.

Если необходимо, можно выполнить дополнительные,

более точные настройки цвета, выбрав режим

→←: Сброс настроек

При выборе параметра СБРОС удаляются все настройки пользователя. Для восстановления исходных значений монитора выполните следующие действия.

■Сброс настроек для текущего входного сигнала

Переместите джойстик в направлении →.

■Сброс настроек для всех входных сигналов

Не отпускайте джойстик → в течение 2 секунд.

Примечание

Когда включена функция “сброса настроек всех входных сигналов”, для языка, настройка которого выбрана пользователем, восстанавливается значение по умолчанию – английский.

Устранение неисправностей

■Нет изображения

Если индикатор ⏻ (питание) не горит

• Проверьте, правильно ли подключен кабель питания.
• Проверьте, находится ли выключатель ⏻ (питание) в положении "on" (вкл.).
  Индикатор ⏻ (питание) горит оранжевым
• Убедитесь, что кабель видеосигнала подключен правильно, и все разъемы надежно вставлены в свои гнезда.
• Убедитесь, что ни один из штырьковых контактов видеокабеля HD15 не является изогнутым и не утоплен внутрь вилки.
• Проверьте, находится ли выключатель компьютера в положении "on" (вкл.).
• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре компьютера или передвинуть мышь.
• Убедитесь, что графический адаптер правильно и надежно закреплен в разъеме подключения к шине.

Если индикатор ⏻ (питание) горит зеленым или мигает оранжевым

- Используйте функцию самодиагностики.

■Скачки, дрожание, волнообразные колебания или помехи изображения

• Изолируйте и устраните любые потенциальные источники электрических или магнитных полей, например, другие мониторы, лазерные принтеры, электрические вентиляторы, флуоресцентные лампы или телевизоры.
• Отодвиньте монитор подальше от линий электропитания или установите возле него магнитный экран.
• Попробуйте подключить монитор к другой сетевой розетке, желательно от другого контура.
• Попробуйте повернуть монитор на 90° влево или вправо.
• Обратитесь к руководству по графическому адаптеру, чтобы проверить, правильные ли параметры установлены для монитора.
• Удостоверьтесь в том, что графический режим и частота входного сигнала соответствуют характеристикам монитора (см. раздел "Preset mode timing table" на стр. i). Даже в подходящем частотном диапазоне некоторые графические адаптеры подают слишком узкий для корректной синхронизации монитора синхронизирующий импульс.
• Подстройте частоту регенерации компьютера (частоту вертикальной развертки) для получения оптимального изображения.

■Нечеткое изображение

• Данный монитор имеет режим повышенной яркости, поэтому мелкие символы могут отображаться нечетко, если монитор принимает сигналы разрешения свыше 1280 × 1024. В таких случаях уменьшите контрастность монитора или установите пониженное разрешение на компьютере.
• Подстройте контрастность и яркость.
• Выполните размагничивание монитора.*
• Настройте муаровый фон, сделав его минимальным.

■“Тени” на изображении

• Не используйте удлинители видеокабелей и коммутаторы видеосигнала.
• Проверьте, надежно ли закреплены в своих гнездах все разъемы.

■Неправильные центровка или размер изображения

• Подстройте размер или отцентрируйте изображение. Следует иметь в виду, что в сочетании входных сигналов с определенными графическими платами края экрана используются не полностью.
• Сразу после нажатия кнопки питания изображение некоторое время подстраивается по размеру и центру экрана.

■Края изображения искривлены

• Подстройте геометрические параметры.
  ■Волнистые или муаровые разводы на экране
• Настройте муаровый фон, сделав его минимальным.
  • Смените рисунок рабочего стола.

■Неравномерная окраска изображения

• Выполните размагничивание монитора.* Однородность цвета может нарушаться в тех случаях, когда вблизи монитора находятся источники магнитного поля, такие как громкоговорители, или при повороте монитора.
  ■Белый цвет не выглядит белым
• Подстройте цветовую температуру.
  ■Кнопки монитора не работают (на экране появляется)
• Если функция блокировки органов управления включена - положение ВКЛ, переведите ее в положение ВЫКЛ.

■Красные или синие оттенки по краям букв или линий

• Подстройте совмещение цветов.
  ■Сразу после включения монитора раздается непродолжительное гудение

- Этот звук сопутствует процессу автоматического размагничивания. После включения питания в течение приблизительно 5 секунд происходит автоматическое размагничивание трубки монитора.

* Если потребуется повторить процесс размагничивания, это можно сделать как минимум через 20 минут, для того чтобы получить наилучший результат. Гудящий звук, который слышен, не является неисправностью.

Экранные сообщения

1 Если на экране появляется сообщение "НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ":

Указывает на то, что входной сигнал не соответствует характеристикам монитора. Обратитесь к следующим действиям по устранению неполадок.

- Убедитесь, что частотный диапазон соответствует техническим параметрам монитора. Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и подстройте частотный диапазон согласно следующим техническим параметрам. По горизонтали: 30 – 80 кГц По вертикали: 48 – 170 Гц

① Если на экране появляется сообщение "НЕТ ВХОДНОГО СИГНАЛА":

Указывает на то, что входной сигнал отсутствует. Обратитесь к следующим действиям по устранению неполадок.

• Убедитесь, что кабель видеосигнала подключен правильно, а все разъемы надежно вставлены в свои гнезда.
• Убедитесь, что ни один из штырьковых контактов видеокабеля HD15 не является изогнутым и не утоплен внутрь вилки.
• Проверьте, находится ли выключатель компьютера в положении "on" (вкл).
• Убедитесь, что графический адаптер правильно и надежно закреплен в разъеме подключения к шине.

1 Если на экране появляется сообщение "МОНИТОР В РЕЖИМЕ ЭНЕРГОСБЕРЕЖЕНИЯ":

Указывает на то, что компьютер находится в режиме экономии энергии. Данное сообщение отображается на экране только в том случае, когда компьютер находится в режиме экономии энергии, и нажата любая кнопка на мониторе. Обратитесь к следующим действиям по устранению неполадок.

• Попробуйте нажать любую клавишу на клавиатуре компьютера или передвинуть мышь.
• Проверьте, находится ли выключатель компьютера в положении "on" (вкл).
• Убедитесь, что графический адаптер правильно и надежно закреплен в разъеме подключения к шине.

Отображение названия модели монитора, серийного номера и даты выпуска.

В момент получения монитором видеосигнала нажмите на джойстик и не отпускайте его в течение не менее пяти секунд, чтобы вывести на экран информационное окно для данной модели монитора.

Демпферные нити

Эти линии не свидетельствуют о неисправности и являются обычным эффектом электронно-лучевых трубок Trinitron, которые устанавливаются в данных мониторах. Это тени демпферных нитей, которые гасят вибрацию апертурной решетки. Апертурная решетка - это очень важный элемент, который делает электронно-лучевые трубки Trinitron уникальными и обеспечивает более интенсивные светлые тона на экране, благодаря чему изображение становится ярче и отчетливее.

Функция самодиагностики

Данный монитор оснащен функцией самодиагностики. Если возникает какая-либо проблема с монитором или компьютером, экран очищается, а индикатор ⏻ (питание) будет гореть зеленым или мигать оранжевым. Если индикатор ⏻ (питание) горит оранжевым, то компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

■ Если индикатор ⏻ (питание) горит зеленым

1 Отсоедините кабель видеовхода или выключите подсоединенный к монитору компьютер.
2 Нажмите кнопку питания ⏻ дважды, чтобы выключить монитор и затем включить.
3 Переместите джойстик в направлении → на 2 секунды.

Если появятся все четыре цветные полоски (белого, красного, зеленого, синего), то монитор работает правильно. Вновь подсоедините кабели к видеовходам. Настройте яркость и контрастность и проверьте монитор. Если ошибка не устранена, проверьте компьютер. Если цветные полоски не появляются, то монитор, возможно, неисправен. Проинформируйте местного официального дилера Sony о состоянии своего монитора.

■ Если индикатор ⏻ (питание) мигает оранжевым

Выключите монитор, а затем снова включите.

Если индикатор ⏻ (питание) горит зеленым, то монитор работает нормально.

Если индикатор ⏻ (питание) продолжает мигать, то, возможно, монитор неисправен. Сосчитайте количество секунд в интервалах между загоранием индикатора ⏻(питание) и проинформируйте местного официального дилера Sony о состоянии своего монитора. Не забудьте предоставить название модели и серийный номер своего монитора. Также необходимо указать марку и модель Вашего компьютера и графического адаптера.

Технические характеристики

Кинескоп Шаг апертурной решетки - 0,24 мм (центр)

Размер экрана по диагонали - 17 дюймов

Развертка - 90 градусов

FD Trinitron

Размер экранного изображения

Прибл. 327 × 243 мм (ш/в)

Видимое изображение

Прибл. 406 мм

Разрешение

Максимальное

По горизонтали: 1280 точек

По вертикали: 1024 линий

Рекомендуемое

По горизонтали: 1024 точек

По вертикали: 768 линий

Стандартная площадь изображения

Прибл. 312 × 234 мм (ш/в)

Частота развертки

По горизонтали: 30 – 80 кГц

По вертикали: 48 – 170 Гц

Параметры сетевого питания

220 - 240 В, 50 - 60 Гц, макс. 0,7 А

Потребляемая мощность

Прибл. 100 Вт

Рабочая температура

10^-40^

Габариты Прибл. 418 × 416 × 426 мм (ш/в/г)

Масса Прибл. 19 кг

Входящие в комплект принадлежности

Кабель питания (1)

Гарантийный талон (1)

Примечания по чистке поверхности экрана (1)

Настоящая инструкция по эксплуатации

Предустановленный и пользовательский режимы

При приеме входного сигнала монитор автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти монитора, для обеспечения высококачественного изображения (см. раздел "Preset mode timing table" на стр. i). Для входных сигналов, не соответствующих ни одному из заводских режимов, с помощью технологии цифрового мультисканирования данного монитора производятся все настройки, необходимые для получения четко изображения при любой синхронизации в его частотном диапазо (горизонтальная: 30 – 80 кГц, вертикальная: 48 – 170 Гц). При регулировке изображения данные настройки заносятся в память как пользовательский режим и автоматически вызывают из нее каждый раз при получении данного входного сигнала.

Функция экономии энергии

Данный монитор соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR и NUTEK. Если на монитор не подается сигнал с подключенного компьютера, монитор будет автоматически снижать потребление энергии, как показано ниже.

Режимпотребленияэнергии	Потребляемаямощность	Индикатор(питание)
обычная работа	≤ 100 Вт	горит зеленым
выход изактивногосостояния*	≤ 3 Вт	горит оранжевым
выключение	0 Вт (приблиз.)	не горит

* При нажатии любой кнопки на мониторе, когда компьютер находится в режиме выхода из активного состояния, на экране появляется сообщение МОНИТОР В РЕЖИМЕ ЭНЕРГОСБЕРЕЖЕНИЯ. Через несколько секунд монитор снова перейдет в режим экономии энергии.

Конструкция и характеристики могут изменяться без предварительного уведомления.

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

- Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети.

Для покупателей в Великобритании

При использовании монитора в Великобритании пользуйтесь поставляемым с монитором кабелем питания с разъемом для Великобритании.

Примеры сетевых вилок

для 200 - 240 В переменного тока

только для 240 В переменного тока

• Отсоединяйте кабель питания от сети не раньше, чем через 30 секунд после выключения питания монитора, когда уменьшится заряд статического электричества на поверхности экрана.
• После включения питания в течение приблизительно 5 секунд происходит размагничивание трубки монитора. При этом вокруг экрана возникает сильное магнитное поле, способное повредить данные на магнитных лентах и дискетах, находящихся рядом с монитором. Поэтому магнитофоны, кассеты и дискеты следует держать на некотором расстоянии от прибора.

Сетевая розетка должна находиться в легкодоступном месте вблизи прибора.

Установка

Не устанавливайте монитор в следующих местах:

• на мягких поверхностях (коврики, одеяла и т.д.) или вблизи других материалов (занавески, портьеры), которые могут преградить доступ воздуха к вентиляционным отверстиям
• вблизи таких источников тепла, как батареи или воздуховоды, а также в местах, где возможно попадание прямого солнечного света
• где наблюдаются резкие колебания температуры
  • где присутствует вибрация или резкие механические воздействия
• на неустойчивой поверхности
• рядом с источниками магнитных полей, такими как трансформаторы или высоковольтные кабели
  • рядом или на металлической поверхности с наличием электрического заряда
  • в закрытой полке

Техническое обслуживание

• Протирайте экран мягкой тканью. При использовании средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана.
• Не следует прикасаться к дисплею, скрести или стучать по нему острыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности электронно-лучевой трубки.
• Протирайте корпус, дисплей и панель управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми щетками, абразивными пастами или такими растворителями, как спирт или бензин.

Транспортировка

При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.

Примечания относительно подставки для дисплея

• Не переносите монитор, держась за подставку.
• Будьте осторожны, не прищемите пальцы, выполняя операции с подставкой для монитора.
• Не удаляйте эту подставку монитора.
• Устанавливайте монитор в местах, где имеется достаточно места для надежного закрепления передних и задних стоек подставки для монитора.

Использование подставки

Монитор можно устанавливать в удобное положение, изменяя угол наклона, как показано на рисунке справа. Поворачивая монитор по вертикали, держите его за нижнюю часть обеими руками. Будьте осторожны, не прищемите пальцы с обратной стороны монитора, поворачивая его вверх по вертикали.
