MANUALE UTENTE HMDA230 SONY

Istruzioni per l'uso IT

Guida alla soluzione dei problemi 6

Caratteristiche tecniche 7

Precauzioni 8

Appendix ...... i

Preset mode timing table .... i

TCO'99 Eco-document. . . . . . . . Pannello anteriore

• Trinitron ^® è un marchio di fabbrica registrato di Sony Corporation.
• Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli U.S.A. e in altri paesi.
• W i n ^® de MS&DGS sono marchi di fabbrica registrati di Microsoft Corporation negli U.S.A. e in altri paesi.
• IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli U.S.A.
• VESA e DDC ^™ sono marchi di fabbrica di Video Electronics Standard Association.
  • ENERGY STAR è un marchio di fabbrica registrato negli U.S.A.
• Tutti i nomi degli altri prodotti citati in questo manuale potrebbero essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive compagnie.
• Inoltre, “TM” e “®” non sempre vengono riportati nel manuale.

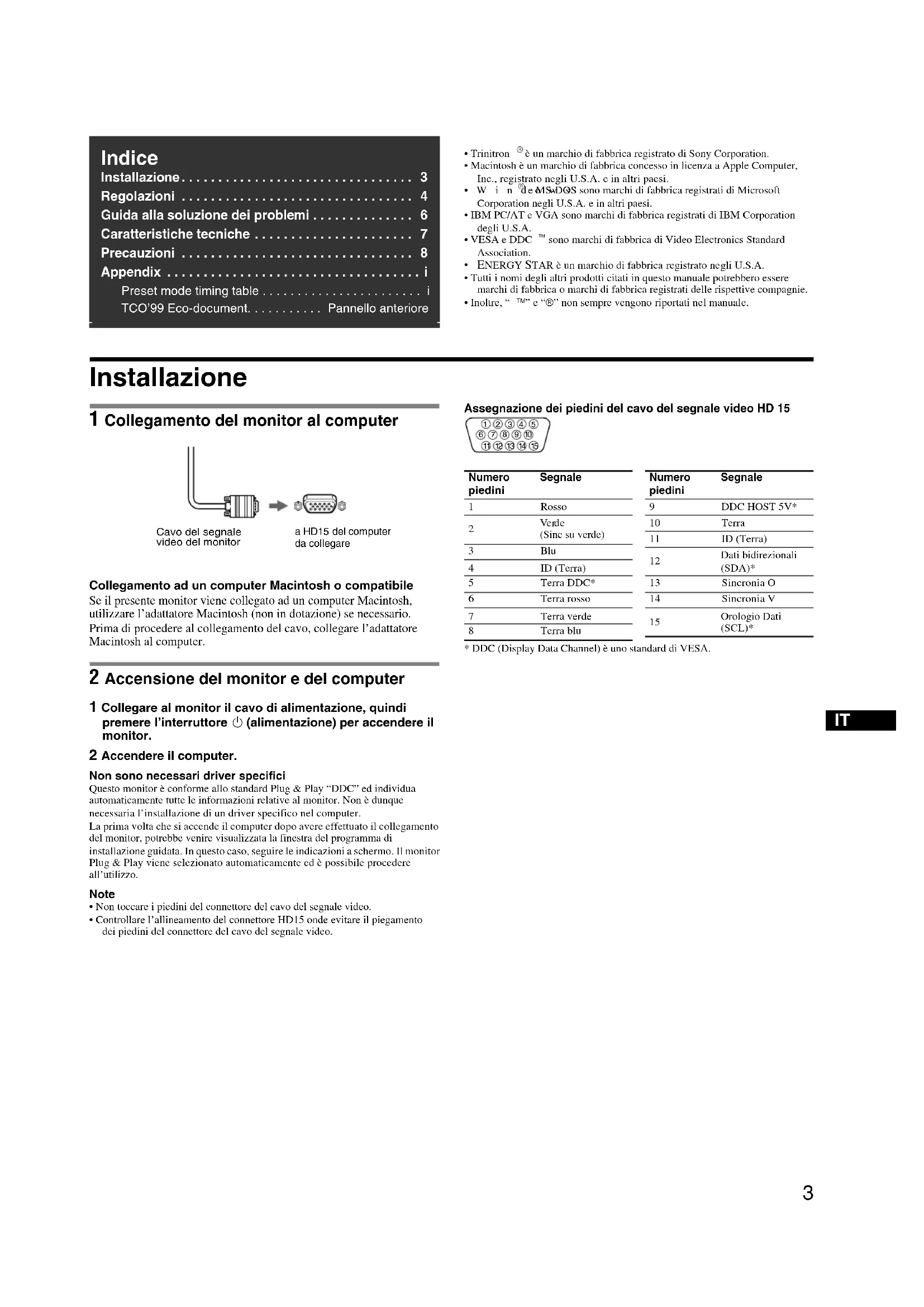

Installazione

1 Collegamento del monitor al computer

Cavo del segnale video del monitor a HD15 del da collegare

Collegamento ad un computer Macintosh o compatibile

Se il presente monitor viene collegato ad un computer Macintosh, utilizzare l'adattatore Macintosh (non in dotazione) se necessario. Prima di procedere al collegamento del cavo, collegare l'adattatore Macintosh al computer.

2 Accensione del monitor e del computer

1 Collegare al monitor il cavo di alimentazione, quindi premere l'interruttore ⏻ (alimentazione) per accendere il monitor.

2 Accendere il computer.

Non sono necessari driver specifici

Questo monitor è conforme allo standard Plug & Play “DDC” ed individua automaticamente tutte le informazioni relative al monitor. Non è dunque necessaria l’installazione di un driver specifico nel computer. La prima volta che si accende il computer dopo avere effettuato il collegamento del monitor, potrebbe venire visualizzata la finestra del programma di installazione guidata. In questo caso, seguire le indicazioni a schermo. Il monitor Plug & Play viene selezionato automaticamente ed è possibile procedere all’utilizzo.

Note

• Non toccare i piedini del connettore del cavo del segnale video.
• Controllare l'allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

Assegnazione dei piedini del cavo del segnale video HD 15

1	2	3	4	5
6	7	8	9	10
11	12	13	14	15

Numero piedini	Segnale
1	Rosso
2	Verde(Sinc su verde)
3	Blu
4	ID (Terra)
5	Terra DDC*
6	Terra rosso
7	Terra verde
8	Terra blu

Numero piedini	Segnale
9	DDC HOST 5V*
10	Terra
11	ID (Terra)
12	Dati bidirezionali (SDA)*
13	Sincronia O
14	Sincronia V
15	Orologio Dati (SCL)*

* DDC (Display Data Channel) è uno standard di VESA.

Regolazioni

Come spostarsi all'interno dei menu

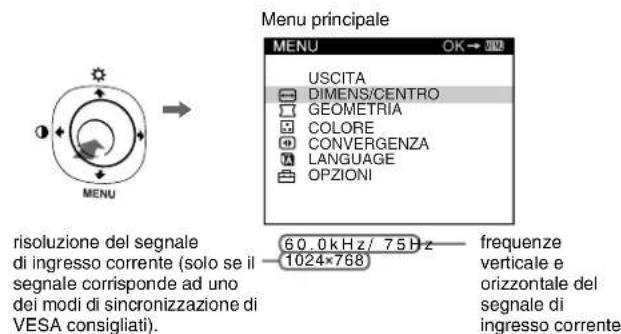

1 Premere il centro del joystick per visualizzare il menu principale.

Menu principale MENU USCITA DIMENS/CENTRO GEOMETRIA COLORE CONVERGENZA LANGUAGE OPZIONI risoluzione del segnale di ingresso corrente (solo se il segnale corrisponde ad uno dei modi di sincronizzazione di VESA consigliati). 60.0 kHz/ 75 Hz 1024×768 frequenze verticale e orizzontale del segnale di ingresso corrente

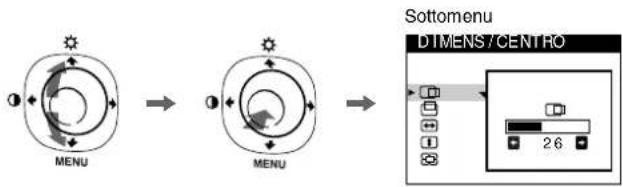

2 Spostare il joystick verso ↓/↑ per evidenziare il menu principale che si desidera regolare, quindi premere il centro del joystick.

3 Spostare il joystick verso ↓/↑ per evidenziare il sottomenu per cui si desidera effettuare la regolazione. Quindi spostare il joystick verso ←/→ per effettuare le regolazioni.

Regolazione della luminosità e del contrasto

Le regolazioni relative alla luminosità e al contrasto vengono effettuate utilizzando un menu LUMINOSITA/CONTRASTO separato. Tali regolazioni sono efficaci per tutti i segnali di ingresso.

1 Spostare il joystick in una direzione qualsiasi per visualizzare il menu LUMINOSITA/CONTRASTO.
2 Spostare il joystick verso ↓/↑ per regolare la luminosità (♀) e ←/→ per regolare il contrasto (●).

Nota

Se il livello della luminosità e del contrasto vengono impostati su "0", non verrà visualizzata alcuna immagine.

Regolazione dei menu a schermo

Icone dei menu principali e voci di regolazione		Icone dei sottomenu e voci di regolazione
	Regolazione delle dimensioni o della centratura dell'immagine*1		Posizione orizzontale
			Dimensione orizzontale
			Posizione verticale
			Dimensione verticale
			Ingrandimento/riduzione
	Regolazione della forma dell'immagine		Ruotare l'immagine *2
			Espandere o contrarre i bordi dell'immagine*1
			Spostare i bordi dell'immagine verso sinistra o verso destra*1
			Regolare la larghezza dell'immagine nella parte superiore dello schermo*1
			Spostare l'immagine verso destra o verso sinistra nella parte superiore dello schermo*1
	Regolazione del colore dell'immagine*2	Vedere “☐: Per regolare il colore dell'immagine”.
	Regolazione della convergenza*2		Per spostare le ombre blu o rosse in senso orizzontale
			Per spostare le ombre blu o rosse in senso verticale
	Selezione della lingua Selezione della lingua dei menu a schermo *3
	Impostazioni aggiuntive		SMAGNETIZZ: per smagnetizzare il monitor.
			REGOLAZ. MOIRÉ: per ridurre l'effetto moiré*4
			Vedere “Ripristino delle regolazioni”.
			Protezione dei dati di regolazione (BLOCCO MENU) *5

* 1 Questa regolazione funziona per il segnale di ingresso corrente.
* 2 Questa regolazione funziona per tutti i segnali di ingresso.
*3 Menu delle lingue

• ENGLISH: Inglese

• FRANÇAIS: Francese

• DEUTSCH: Tedesco

- ESPAÑOL: Spagnolo

• ITALIANO

• NEDERLANDS: Olandese

• SVENSKA: Svedese

• РУССКИЙ: Russo

- 日本語: Giapponese

□不适用

*4Esempio di effetto moiré

*5 Funzioneranno solo l'interruttore ⏻ (alimentazione), USCITA e il menu 📞 (BLOCCO MENU).

: Per regolare il colore dell'immagine

Le impostazioni del menu COLORE consentono di regolare la temperatura del colore dell'immagine modificando il livello del colore del campo di colore bianco. I colori appaiono rossastri se la temperatura è bassa e bluastrì se la temperatura è alta. Questa regolazione risulta utile per fare corrispondere i colori del monitor ai colori di un'immagine stampata.

■Voci di regolazione

È possibile selezionare la temperatura del colore preimpostata a partire da 5000K o 9300K. L'impostazione predefinita è 9300K.

Se desiderato, è possibile effettuare ulteriori regolazioni fini del colore selezionando 📁.

→: Ripristino delle regolazioni

L'opzione RIPRISTINO consente di annullare le impostazioni personalizzate. Per ripristinare il monitor sulle impostazioni predefinite, fare riferimento ai punti riportati di seguito.

■Azzeramento della regolazione per il segnale di ingresso corrente

Spostare il joystick verso →.

■Azzeramento della regolazione per tutti i segnali di ingresso

Tenere il joystick verso per 2 secondi.

Nota

Quando vengono ripristinate le regolazioni per tutti i segnali di ingresso, la selezione della lingua personalizzata torna alla lingua inglese predefinita.

Guida alla soluzione dei problemi

■Assenza di immagini

Se l'indicatore ⏻ (alimentazione) non è illuminato

• Controllare che il cavo di alimentazione sia collegato correttamente.
• Controllare che l'interruttore ⏻ (alimentazione) sia nella posizione di accensione.

L'indicatore ⏻ (alimentazione) è arancione

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle apposite prese.
• Controllare che i piedini del connettore di ingresso video HD15 non siano piegati o danneggiati.
• Controllare che l'alimentazione del computer sia attivata.
• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o muovere il mouse.
• Controllare che la scheda grafica sia inserita completamente nell'alloggiamento del bus corretto.

Se l'indicatore ⏻ (alimentazione) è verde o lampeggia in arancione

- Utilizzare la funzione di autodiagnostica.

■ L'immagine è tremolante, salta, oscilla oppure è confusa

• Isolare ed eliminare qualsiasi fonte potenziale di campi elettrici o magnetici quali altri monitor, stampanti laser, ventilatori, lampade a fluorescenza, o televisori.
• Allontanare il monitor dalle linee di alimentazione oppure collocare uno schermo magnetico in prossimità del monitor.
• Collegare il monitor ad un'altra presa di rete CA, preferibilmente su un circuito differente.
• Ruotare il monitor di 90^ verso sinistra o verso destra.
• Controllare il manuale della scheda grafica per le corrette impostazioni del monitor.
• Assicurarsi che il modo grafica e la frequenza del segnale di ingresso siano supportati dal presente monitor (vedere la sezione “Preset mode timing table” a relativa alla tabella degli intervalli del modo di presezione a pagina i). Anche se la frequenza rientra nella gamma prevista, alcune schede grafiche potrebbero avere un impulso sincronico insufficiente per consentire al monitor di sincronizzarsi correttamente.
• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere immagini di qualità superiore.

■ L'immagine è sfocata

• Poiché il presente monitor dispone di un modo ad elevata luminanza, è possibile che i caratteri piccoli non appaiano in modo chiaro quando il monitor riceve segnali con risoluzione superiore a 1280 × 1024. In questo caso, ridurre il contrasto oppure impostare il computer su un valore di risoluzione più basso.
• Regolare la luminosità e il contrasto.
• Smagnetizzare il monitor.*
• Effettuare la regolazione per ridurre al minimo l'effetto moiré.

■L'immagine appare sdoppiata

• Eliminare l'utilizzo di prolunghe del cavo video e/o di cassette per l'interruttore video.
• Controllare che tutte le spine siano saldamente inserite nelle apposite prese.

■ L'immagine non è centrata o non è delle dimensioni corrette

• Regolare la dimensione o la centratura. Con alcuni segnali di ingresso e/o schede grafiche lo schermo non viene utilizzato completamente.
• Dopo avere attivato l'interruttore dell'alimentazione, potrebbero essere necessari alcuni istanti prima che la dimensione/centratura venga regolata correttamente.

■ I bordi dell'immagine appaiono incurvati

- Regolare la geometria.

■ Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Effettuare la regolazione per ridurre al minimo l'effetto moiré.
• Modificare il motivo del desktop.

■ Il colore non è uniforme

- Smagnetizzare il monitor.* Se in prossimità del monitor viene collocata un'apparecchiatura che genera campi magnetici quale ad esempio un diffusore oppure se si modifica la direzione del monitor, il colore potrebbe perdere uniformità.

■ Il bianco non è perfetto

- Regolare la temperatura del colore.

■I tasti del monitor non funzionano (appare sullo schermo)

- Se la funzione di bloccaggio dei comandi è impostata su SI, impostarla su NO.

■Lettere e linee presentano ombre rosse o blu sui lati

- Regolare la convergenza.

■ Non appena si accende l'apparecchio si avverte un ronzio

• È il rumore del ciclo di smagnetizzazione automatica. Quando si attiva l'alimentazione, il monitor viene automaticamente smagnetizzato per cinque secondi.
  * Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere il risultato ottimale. Potrebbe venire avvertito un ronzio che tuttavia non indica un problema di funzionamento.

Messaggi a schermo

① Se viene visualizzato il messaggio "FUORI GAMMA SCANS":

Indica che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Fare riferimento ai rimedi riportati di seguito.

- Controllare che il campo di frequenza video rientri in quella specificata per il monitor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare il campo di frequenza come descritto di seguito. Orizzontale: da 30 a 80 kHz Verticale: da 48 a 170 Hz

① Se viene visualizzato il messaggio “NO SEGNALE INGRESSO”:

Indica che non è presente alcun segnale di ingresso. Fare riferimento ai rimedi riportati di seguito.

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese.
• Controllare che i piedini del connettore di ingresso video HD15 non siano piegati o danneggiati.
• Controllare che l'alimentazione del computer sia attivata.
• Controllare che la scheda grafica sia completamente inserita nell'alloggiamento del bus corretto.

1 Se viene visualizzato il messaggio "IL MONITOR E IN MODO RISPARMO ENERGETICO":

Indica che il computer è nel modo di risparmio energetico. Questo messaggio viene visualizzato solo quando il computer è nel modo di risparmio energetico e viene premuto uno dei tasti sul monitor. Fare riferimento ai rimedi riportati di seguito.

• Premere un tasto qualsiasi della tastiera o muovere il mouse.
• Controllare che l'alimentazione del computer sia attivata.
• Controllare che la scheda grafica sia completamente inserita nell'alloggiamento del bus corretto.

Per visualizzare il nome, il numero di serie e la data di produzione del monitor.

Mentre il monitor sta ricevendo un segnale video, premere e tenere premuto il joystick per oltre cinque secondi per visualizzare le informazioni relative al presente monitor.

INFORMAZIONI

MODEL : HMD - A230

SER NO:123456

Se sullo schermo appaiono delle linee sottili (cavi di smorzamento)

Queste linee non indicano un problema di funzionamento, ma sono il risultato del normale effetto del cinescopio a colori Trinitron con il presente monitor. Si tratta dell'ombra dei cavi di smorzamento utilizzati per stabilizzare la griglia di apertura. La griglia di apertura è l'elemento essenziale che caratterizza il cinescopio a colori Trinitron consentendo una maggiore illuminazione dello schermo con il risultato di immagini più nitide e dettagliate.

Funzione di autodiagnostica

Questo monitor è dotato di una funzione di autodiagnostica. In caso di problemi con il monitor o il computer, lo schermo non visualizzerà alcunché e l'indicatore ⏻ (alimentazione) si illuminerà in verde o lampeggerà in arancione. Se l'indicatore ⏻ (alimentazione) si illumina in arancione, significa che il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o muovere il mouse.

■ Se l'indicatore ⏻ (alimentazione) è verde

1 Scollegare il cavo di ingresso video oppure disattivare il computer collegato.
2 Premere due volte il tasto ⏻ (alimentazione) per spegnere e accendere il monitor.
3 Spostare il joystick verso → per 2 secondi.

Se vengono visualizzate le quattro barre del colore (bianco, rosso, verde, blu), significa che il monitor funziona correttamente. Ricollegare i cavi di ingresso video. Regolare la luminosità e il contrasto, quindi controllare il monitor. Se il problema persiste, controllare il computer.

Se le barre del colore non vengono visualizzate, potrebbe trattarsi di un potenziale guasto al monitor. Rivolgersi ad un rivenditore Sony autorizzato.

■ Se l'indicatore ⏻ (alimentazione) lampeggia in arancione

Spegnere il monitor, quindi riaccenderlo.

Se l'indicatore ⏻ (alimentazione) si illumina in verde, significa che il monitor funziona correttamente. Se l'indicatore ⏻ (alimentazione) continua a lampeggiare, potrebbe trattarsi di un potenziale guasto al monitor. Contare il numero di secondi che intercorrono tra i lampeggiamenti in arancione dell'indicatore ⏻ (alimentazione) e rivolgersi ad un rivenditore Sony autorizzato. Prendere nota del nome del modello e del numero di serie del monitor. Prendere inoltre nota della marca e del modello del computer e della scheda grafica.

Caratteristiche tecniche

Tubo a raggi catodici (CRT)

Passo della griglia di apertura

0,24 mm (centro)

17 pollici misurati in diagonale

Deflessione 90 gradi

FD Trinitron

Dimensioni dell'immagine visibile

Circa 327 × 243 mm (l/a)

Immagine visibile

Circa 406 mm

Risoluzione

Massima Orizzontale: 1280 punti

Verticale: 1024 linee

Consigliata Orizzontale: 1024 punti

Verticale: 768 linee

Area dell'immagine standard

Circa 312 × 234 mm (l/a)

Frequenza di deflessione

Orizzontale: da 30 a 80 kHz

Verticale: da 48 a 170 Hz

Tensione/corrente di ingresso CA

Da 220 a 240 V, 50–60 Hz, 0.7 A max

Consumo energetico

Circa 100 W

Temperatura di utili

Da 10 °C a 40 °C

Dimensioni

Accessori in dotazione

Cavo di alimentazione (1)

Scheda di garanzia (1)

Note sulla pulizia della superficie dello schermo (1)

Il presente manuale delle istruzioni

Modo preimpostato e modo utente

Se il monitor riceve un segnale di ingresso, tale segnale viene fatto corrispondere automaticamente ad uno dei modi preimpostati in fabbrica contenuti nella memoria del monitor allo scopo di ottenere un'immagine di qualità superiore (vedere la sezione "Preset mode timing table" a relativa alla tabella degli intervalli del modo di preselezione a pagina i). Per i segnali di ingresso che non corrispondono ai modi preimpostati in fabbrica, la tecnologia Multiscan digitale di questo monitor garantisce una visualizzazione dell'immagine nitida per qualsiasi sincronizzazione nella gamma di frequenza del monitor (orizzontale: da 30 a 80 kHz, verticale: da 48 a 170 Hz). Se l'immagine viene regolata, i dati di regolazione vengono memorizzati come modo utente e richiamati automaticamente qualora venga ricevuto lo stesso segnale di ingresso.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se non riceve alcun segnale dal computer collegato, il monitor riduce automaticamente il consumo energetico nei modi descritti di seguito.

Modo di alimentazione	Consumo energetico Indicatore di accensione (alimentazione)
Funzionamento normale	≤ 100 W		verde
Attivo spento*	≤ 3 W		arancione
Spento	0	W	(circa)	Spento

* Quando il computer è nel modo attivo-spento e sul monitor viene premuto un tasto qualsiasi, sullo schermo appare il messaggio IL MONITOR E IN MODO RISPARMO ENERGETICO. Dopo alcuni secondi, il monitor entra di nuovo nel modo di risparmio energetico.
Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Precauzioni

Avvertenze sui collegamenti dell'alimentazione

- Utilizzare il cavo di alimentazione in dotazione. Se si utilizza un cavo di alimentazione diverso, assicurarsi che sia compatibile con la tensione operativa locale.

Per gli utenti nel Regno Unito

Se si utilizza il monitor nel Regno Unito, utilizzare il relativo cavo di alimentazione in dotazione.

Esempio di tipi di spine

da 200 a 240 V CA

solo 240 V CA

• Prima di scollegare il cavo di alimentazione, attendere almeno 30 secondi dalla disattivazione dell'alimentazione per permettere la dispersione dell'elettricità statica sulla superficie dello schermo.
• Dopo aver acceso l'apparecchio, lo schermo viene smagnetizzato per circa 5 secondi. Questa operazione cerca un forte campo magnetico attorno allo schermo che potrebbe danneggiare i dati memorizzati su nastri e dischi magnetici collocati in prossimità del monitor. Collocare le apparecchiature per le registrazioni, i nastri e i dischi magnetici lontano dal monitor.

Installare l'apparecchio in prossimità di una presa facilmente accessibile.

Installazione

Non installare il monitor nei seguenti luoghi:

• su superfici (tappeti, coperte e così via) o in prossimità di materiali (tende, tessuti e così via) che potrebbero bloccarne le prese di ventilazione
• in prossimità di fonti di calore quali radiatori o condotti d'aria calda né in luoghi soggetti a luce solare diretta
• in luoghi soggetti a forti escursioni termiche
• in luoghi soggetti a scosse o vibrazioni di tipo meccanico
• su superfici instabili
• in prossimità di apparecchiature che generano campi magnetici, quali un trasformatore o linee ad alta tensione
• in prossimità o su superfici metalliche con carica elettrica
• all'interno di uno scaffale chiuso

Manutenzione

• Pulire lo schermo con un panno morbido. Se si utilizza un detergente liquido per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo.
• Non strofinare, toccare o tamburellare la superficie dello schermo con oggetti appuntiti o abrasivi quali la punta di una penna o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnetta o polvere abrasiva, né solventi quali alcool o benzina

Trasporto

Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Note sul supporto del display

• Non trasportare il monitor tenendolo per il supporto.
• Prestare attenzione a non schiacciarsi le dita nel supporto del monitor.
• Non rimuovere il supporto del monitor.
• Installare il presente monitor in un luogo dotato di spazio sufficiente per sostenere in modo sicuro le barre di supporto anteriore e posteriore del monitor.

Utilizzo del supporto

Il presente monitor può essere regolato entro l'angolatura illustrata a destra. Per ruotare il monitor verticalmente, afferrarlo dalla parte inferiore con entrambe le mani. Quando il monitor viene inclinato verticalmente, fare attenzione a non schiacciarsi le dita nella parte posteriore.

15°

Содержание
