MANUAL DE USUARIO HMDA230 SONY

Manual de instrucciones ____ ES

Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

Solución de problemas.... 6

Especificaciones 7

Precauciones 8

Appendix ....i

Preset mode timing table .... i

TCO'99 Eco-document. . . . . . . . . Cubierta posterior

• Trinitron ^ es una marca comercial registrada de Sony Corporation.
• Macintosh es una marca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países.
• W i n ^® y MSwDGS son marcas comerciales registradas de Microsoft Corporation en Estados Unidos y otros países.
• IBM PC/AT y VGA son marcas comerciales registradas de IBM Corporation de EE.UU.
• VESA y DDC ^™ son marcas comerciales de Video Electronics Standard Association.
• ENERGY STAR es una marca registrada de EE.UU.
• El resto de los nombres de productos mencionados en este manual pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías.
• Además, “TM” y “®” no se mencionan en cada caso en este manual.

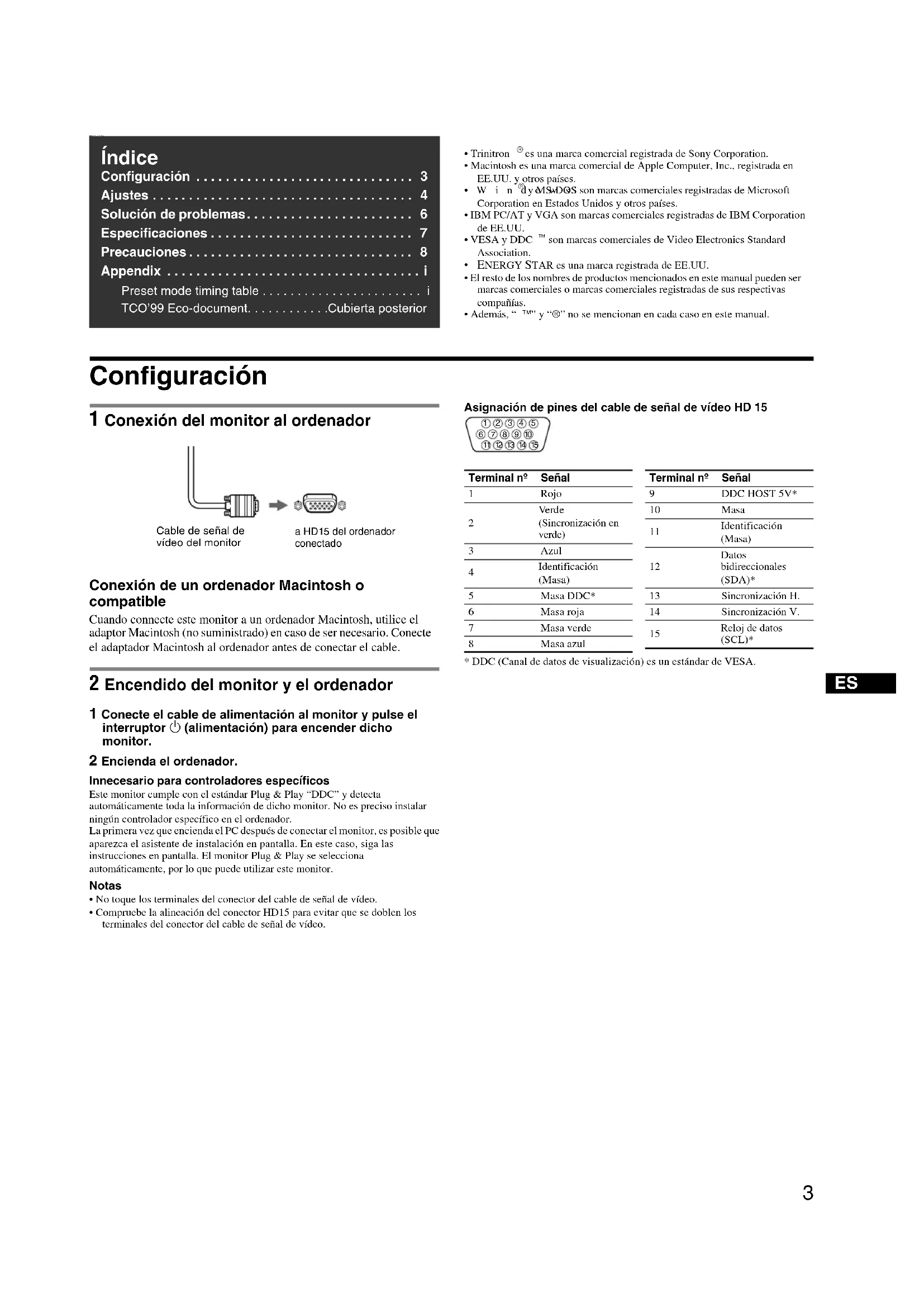

Configuración

1 Conexión del monitor al ordenador

Cable de señal de vídeo del monitor a HD15 del ordenador conectado

Conexión de un ordenador Macintosh o compatible

Cuando connecte este monitor a un ordenador Macintosh, utilice el adaptor Macintosh (no suministrado) en caso de ser necesario. Conecte el adaptador Macintosh al ordenador antes de conectar el cable.

2 Encendido del monitor y el ordenador

1 Conecte el cable de alimentación al monitor y pulse el interruptor ⏻ (alimentación) para encender dicho monitor.

2 Encienda el ordenador.

Innecesario para controladores específicos

Este monitor cumple con el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenador.

La primera vez que encienda el PC después de conectar el monitor, es posible que aparezca el asistente de instalación en pantalla. En este caso, siga las instrucciones en pantalla. El monitor Plug & Play se selecciona automáticamente, por lo que puede utilizar este monitor.

Notas

• No toque los terminales del conector del cable de señal de vídeo.
• Compruebe la alineación del conector HD15 para evitar que se doblen los terminales del conector del cable de señal de vídeo.

Asignación de pines del cable de señal de vídeo HD 15

1	2	3	4	5
6	7	8	9	10
11	12	13	14	15

Terminal no	Señal
1	Rojo
2	Verde(Sincronización en verde)
3	Azul
4	Identificación(Masa)
5	Masa DDC*
6	Masa roja
7	Masa verde
8	Masa azul

Terminal no	Señal
9	DDC HOST 5V*
10	Masa
11	Identificación (Masa)
12	Datos bidirecciones (SDA)*
13	Sincronización H.
14	Sincronización V.
15	Reloj de datos (SCL)*

* DDC (Canal de datos de visualización) es un estándar de VESA.

Ajustes

Navegación por el menú

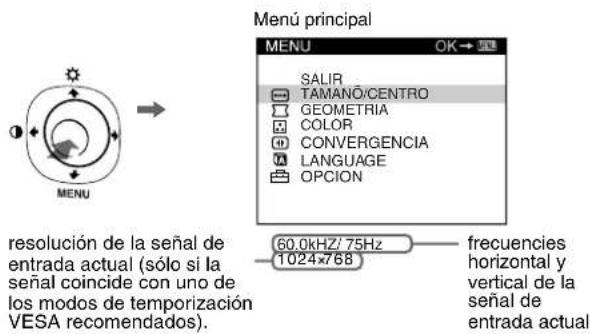

1 Pulse el centro del botón de control para mostrar el menú principal.

Menu principal MENU OK → SALIR TAMANO/CENTRO GEOMETRIA COLOR CONVERGENCIA LANGUAGE OPCION resolución de la señal de entrada actual (sólo si la señal coincide con uno de los modos de temporización VESA recomendados). 60,0kHz/75Hz 1024×768 frecuencias horizontal y vertical de la señal de entrada actual

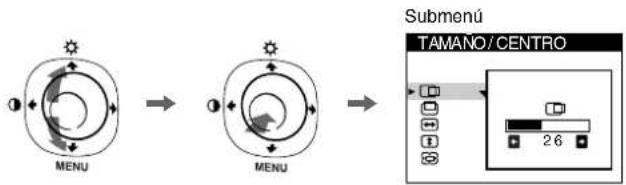

2 Mueva el botón de control ↓/↑ para resaltar el menú principal que desee ajustar y pulse el centro del botón de control.

3 Mueva el botón de control ↓/↑ para resaltar el submenú que desea ajustar. A continuación, mueva el botón de control ←/→ para realizar los ajustes.

Ajuste del brillo y el contraste

El ajuste del brillo y el contraste se efectúa mediante un menú BRILLO/CONTRASTE separado. Estos ajustes son adecuados para todo tipo de señales de entrada.

1 Mueva el botón de control en cualquier dirección para abrir el menú BRILLO/CONTRASTE.

2 Mueva el botón de control ↓/↑ para ajustar el brillo (☐) y ←/→ para ajustar el contraste (☐)

Nota

Si establece el nivel de brillo y contraste en "0", la pantalla se oscurecerá y no podrá visualizar ninguna imagen.

Ajustes de menús en pantalla

Iconos del menú principal y elementos de ajuste		Iconos del submenú y elementos de ajuste
	Ajuste del tamaño o centrado de la imagen*1		Posición horizontal
			Tamaño horizontal
			Posición vertical
			Tamaño vertical
			Aumentar/reducir
	Ajuste de la forma de la imagen		Giro de la imagen*2
			Expansión o contracción de los lados de la imagen*1
			Desplazamiento de los lados de la imagen a la izquierda o la derecha*1
			Ajuste de la anchura de la imagen en la parte superior de la pantalla*
			Desplazamiento de la imagen a la izquierda o la derecha en la parte superior de la pantalla*1
	Ajuste del color de la imagen*2	Consulte “: Para ajustar el color de la imagen”.
	Ajuste de la convergencia*2		Desplazamiento de las sombras rojas o azules en sentido horizontal
			Desplazamiento de las sombras rojas o azules en sentido vertical
	Selección del idioma	Selección del idioma del menú de pantalla*3
	Ajustes adicionales		DESMAGNET: desmagnetiza el monitor.
			AJUSTE MUARÉ: Minimiza el muaré*4
			Consulte “Restauración de los ajustes”.
			Protección de los datos de ajuste (BLOQUEO DE AJUSTES)*5

*1 Este ajuste es efectivo para la señal de entrada actual.
*2 Este ajuste es efectivo para todas las señales de entrada.
*3 Menú de idiomas
- ENGLISH: Inglés - NEDERLANDS: Holandés
• FRANÇAIS: Francés • SVENSKA: Sueco
• DEUTŠCH: Alemán • РУССКИЙ: Ruso
- ESPAÑOL - 日本語: Japonés
• ITALIANO: Italiano
*4 Ejemplo de muaré

*5 Sólo funcionará el interruptor ⏻ (alimentación), SALIR y el menú ○n (BLOQUEO DE AJUSTES).

: Para ajustar el color de la imagen

Los ajustes de COLOR permiten definir la temperatura del color de la imagen cambiando el nivel de color del campo de color blanco. Los colores aparecerán con un tono rojizo si la temperatura es baja, y con un tono azulado si es alta. Este ajuste es útil para hacer coincidir el color del monitor con los colores de imágenes impresas.

■Elementos de ajuste

Puede seleccionar la temperatura del color predefinido en 5000K o 9300K. La configuración predeterminada es 9300K. Si es necesario, puede hacer sutiles ajustes de color adicionales mediante la selección de ☐

→: Restauración de los ajustes

La opción RESTAURAR borra las configuraciones personalizadas. Para devolver al monitor la configuración de fábrica, siga los pasos siguientes:

■ Para reconfigurar el ajuste para la señal de entrada actual

Mueva el botón de control →.

■ Para reconfigurar el ajuste para todas las señales de entrada

Sujete el botón de control → durante 2 segundos.

Nota

Al activar la “restauración del ajuste para todas las señales de entrada”, la selección de idioma personalizada volverá al idioma por omisión (inglés).

Solución de problemas

■No aparece la imagen

Si el indicador ⏻ (alimentación) no se ilumina

- Compruebe que el cable de alimentación está correctamente conectado. - Compruebe que el interruptor ⏻ (alimentación) se encuentra en la posición de encendido.

El indicador ⏻ (alimentación) aparece en naranja

• Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los enchufes están perfectamente insertados en sus clavijas.
• Compruebe que los terminales del conector de entrada de vídeo HD15 no están doblados ni aplastados.
• Compruebe que la alimentación del ordenador está activada.
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado del ordenador o mueva el ratón.
• Compruebe que la tarjeta gráfica se encuentra completamente insertada en la ranura bus adecuada.

Si el indicador ⏻ (alimentación) se ilumina en verde o parpadea en naranja

- Utilice la función de autodiagnóstico.

■La imagen parpadea, se ondula, oscila o aparece codificada

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros monitores, impresoras láser, ventiladores eléctricos, luces fluorescentes o televisores.
• Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.
• Enchufe el monitor en una toma de CA diferente, preferiblemente de un circuito diferente.
• Gire el monitor 90° a la izquierda o la derecha.
• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado para el monitor.
• Compruebe que este monitor admite el modo gráfico y la frecuencia de la señal de entrada (consulte la “Tabla de temporización de modo predefinido (Preset mode timing table)” en la página i). Aunque la frecuencia se encuentre dentro del margen adecuado, algunas tarjetas gráficas pueden tener un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.
• Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor imagen posible.

■La imagen es borrosa

• Este monitor tiene un alto modo de luminancia. Por consiguiente, es posible que los caracteres pequeños no se vean claramente cuando el monitor recibe señales con una resolución superior a 1280 × 1024 . Si esto sucede, reduzca el contraste o ajuste el ordenador en una resolución inferior.
• Ajuste el brillo y el contraste.
• Desmagnetice el monitor.*

Ajuste del muaré mínimo.

■ Aparecen imágenes fantasma

• Deje de utilizar cables prolongadores de vídeo y/o dispositivos de conmutación de vídeo.
• Compruebe que todos los enchufes están firmemente insertados en sus receptáculos.

■ La imagen no está centrada o su tamaño no es correcto

• Ajuste el tamaño o el centrado. Tenga en cuenta que con determinadas señales de entrada y/o tarjetas gráficas, la periferia de la pantalla no se utiliza por completo.
• Inmediatamente después de activar el interruptor de alimentación, el tamaño/centrado pueden tardar unos instantes en ajustarse adecuadamente.

■Los bordes de la imagen aparecen curvos

- Ajuste la geometría.

■ Aparece un patrón ondulado o elíptico (muaré)

• Ajuste del muaré mínimo.
• Cambie el patrón de escritorio.

■El color no es uniforme

- Desmagnetice el monitor.* Si coloca equipos que generen campos magnéticos, como altavoces, cerca del monitor, o si cambia la orientación de éste, el color puede perder uniformidad.

■El blanco no parece blanco

- Ajuste la temperatura del color.

■Los botones del monitor no funcionan ( aparece en pantalla)

- Si el bloqueo de los controles está ajustado en SI, ajustelo en NO.

■ Las letras y líneas muestran sombras rojas o azules en los bordes

- Ajuste la convergencia.

■ Se oye un zumbido inmediatamente después de activar la alimentación

• Este es el sonido del ciclo de desmagnetización automática. Al activar la alimentación, el monitor se desmagnetiza automáticamente durante cinco segundos.
  * Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurra un intervalo mínimo de 20 minutos para obtener resultados óptimos. Es posible que se oiga un zumbido, pero esto no es fallo de funcionamiento.

Mensajes en pantalla

INFORMACION FUERA DEL RANGO DE AJUSTE 1

1 Si aparece "FUERA DEL RANGO DE AJUSTE":

Indica que la señal de entrada no cumple las especificaciones del monitor. Consulte las soluciones siguientes.

- Compruebe que el margen de frecuencias de vídeo se encuentra dentro del especificado para el monitor. Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo y ajuste el margen de frecuencias en los siguientes valores: Horizontal: 30 – 80 kHz Vertical: 48 – 170 Hz

1 Si aparece "SIN SEÑAL DE ENTRADA":

Indica que no se recibe ninguna señal de entrada. Consulte las soluciones siguientes.

• Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los enchufes están perfectamente insertados en sus receptáculos.
• Compruebe que los terminales del conector de entrada de vídeo HD15 no están doblados ni aplastados.
• Compruebe que la alimentación del ordenador está activada.
• Compruebe que la tarjeta gráfica se encuentra completamente insertada en la ranura bus adecuada.

① Si aparece “MONITOR EN MODO AHORRO ENERGIA”:

Indica que el ordenador se encuentra en el modo de ahorro de energía. Este mensaje sólo aparece cuando el ordenador se encuentra en el modo de ahorro de energía y se pulsa cualquiera de los botones del monitor. Consulte las soluciones siguientes.

• Pulse cualquier tecla del teclado del ordenador o mueva el ratón.
• Compruebe que la alimentación del ordenador está activada.
• Compruebe que la tarjeta gráfica se encuentra completamente insertada en la ranura bus adecuada.

Para visualizar el nombre, número de serie y fecha de fabricación de este monitor.

Cuando el monitor reciba una señal de vídeo, mantenga pulsado el botón de control durante un mínimo de cinco segundos para que aparezca el cuadro de información de este monitor.

Si aparecen líneas finas en pantalla (hilos de amortiguación)

Estas líneas no indican fallo de funcionamiento; son un efecto normal del tubo de imagen Trinitron con este monitor. Se trata de sombras de los hilos de amortiguación utilizados para estabilizar la rejilla de apertura. La rejilla de apertura es el elemento esencial que hace que el tubo de imagen Trinitron sea único al permitir que llegue más luz a la pantalla, obteniéndose imágenes con mayor brillo y detalle.

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si existe un problema con su monitor o con su ordenador, la pantalla se quedará sin imagen y el indicador ⏻ (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador ⏻ (alimentación) se ilumina en naranja, significa que el ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

■ Si el indicador ⏻ (alimentación) se ilumina en verde

1 Desconecte el cable de entrada de vídeo o apague el ordenador conectado.
2 Pulse el botón ⏻ (alimentación) dos veces para apagar el monitor y volver a encenderlo.
3 Desplace el "joystick" → durante 2 segundos.

Si aparecen cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de vídeo. Ajuste el brillo y el contraste y compruebe el monitor. Si el problema persiste, examine el ordenador.

Si las barras de color no aparecen, significa que existe un fallo potencial del monitor. Informe a un proveedor Sony autorizado sobre el estado del monitor.

■ Si el indicador ⏻ (alimentación) parpadea en naranja

Apague (OFF) el monitor y vuelva a encenderlo (ON).

Si el indicador ⏻ (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador Ⓧ (alimentación) aún parpadea, significa que existe un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranja del indicador Ⓧ (alimentación) e informe a un proveedor Sony autorizado sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie del monitor. Tome nota también del fabricante y modelo del ordenador y de la tarjeta gráfica.

Especificaciones

TRC Paso de la rejilla de apertura de

0,24 mm (centro)

17 pulgadas, medido en diagonal

Tamaño de imagen visualizable

Aprox. 327 × 243 mm (an/al)

(12 7/8 × 9 5/8 pulgadas)

Imagen de visualización

Aprox. 406 mm (16,0 pulgadas)

Resolución

Máxima Horizontal: 1280 puntos

Vertical: 1024 líneas

Recomendada Horizontal: 1024 puntos

Vertical: 768 líneas

Área de imagen estándar

Aprox. 312 × 234 mm (an/al)

(12 3/8 × 9 1/4 pulgadas)

Frecuencia de deflex

Corriente/tensión de entrada de CA

220 a 240 V, 50 a 60 Hz, Máx. 0,7 A

Consumo de energía

Aprox. 100 W

Temperatura de funcionamiento

10 °C a 40 °C

Dimensiones Aprox. 418 × 416 × 426 mm (an/al/prf)

(16 ^1 /2 × 16 ^1 /2 × 16 ^7 /8 pulgadas)

Peso Aprox. 19 kg (41,9 lb)

Accesorios suministrados

Cable de alimentación (1)

Tarjeta de garantía (1)

Notas sobre la limpieza de la superficie de la

pantalla (1)

Este manual de instrucciones

Modos predefinidos y de usuario

Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente la señal con uno de los modos predefinidos en fábrica almacenados en la memoria del monitor para mostrar una imagen de alta calidad (consulte la "Tabla de temporización de modo predefinido (Preset mode timing table)" en la página i). Con respecto a las señales de entrada que no coinciden con ninguno de los modos predefinidos en fábrica, la tecnología digital Multiscan de este monitor garantiza la presentación en pantalla de imágenes nítidas para cualquier sincronización del margen de frecuencias del monitor (horizontal: 30 a 80 kHz, vertical: 48 a 170 Hz). Si la imagen se ajusta, los datos de ajuste se almacenarán como un modo de usuario y se recuperarán automáticamente siempre que se reciba la misma señal de entrada.

Función de ahorro de energía

Este monitor cumple con las directrices de ahorro de energía definidas por VESA, ENERGY STAR y NUTEK. Si el monitor no recibe ninguna señal del ordenador conectado, dicho monitor reducirá automáticamente el consumo de energía como se muestra a continuación.

Modo de alimentación	Consumo de energía	Indicador ⬆ (alimentación)
funcionamiento normal	≤ 100 W	verde
activo inactivo*	≤ 3 W	naranja
alimentación desactivada	0 W (Aprox.)	apagado

* Cuando el ordenador se encuentra en el modo activo inactivo, el mensaje MONITOR EN MODO AHORRO ENERGIA aparece en pantalla al pulsar cualquier botón del monitor. Transcurridos unos segundos, el monitor entra de nuevo en el modo de ahorro de energía.
El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Precauciones

Advertencia sobre las conexiones de la alimentación

- Utilice el cable de alimentación suministrado. Si utiliza un cable de alimentación diferente, asegúrese de que es compatible con el suministro eléctrico local.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, asegúrese de utilizar el cable de alimentación suministrado para dicho país.

Ejemplo de tipos de enchufe

• Antes de desconectar el cable de alimentación, espere al menos 30 segundos tras desactivar la alimentación para permitir que se descargue la electricidad estática de la superficie de la pantalla.
• Tras activar la alimentación, la pantalla se desmagnetiza durante unos 5 segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos y cintas magnéticas que se encuentren cerca del monitor. Asegúrese de mantener discos, cintas y equipos de grabación magnética alejados del monitor.

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (alfombras, mantas, etc.) ni cerca de materiales (cortinas, tapices, etc.) que puedan bloquear los orificios de ventilación
• cerca de fuentes de calor, como radiadores o conductos de aire caliente, ni en lugares expuestos a la luz solar directa
• en lugares expuestos a cambios bruscos de temperatura
• en lugares sujetos a vibraciones mecánicas o golpes
• sobre una superficie inestable
• cerca de equipos que generen magnetismo, como transformadores o líneas eléctricas de alto voltaje
• cerca o sobre superficies metálicas con carga eléctrica
• dentro de un soporte cerrado

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza un producto líquido de limpieza de cristales, no emplee ningún tipo de producto que contenga soluciones antiestáticas ni aditivos similares, ya que puede dañar el revestimiento de la pantalla.
• No frote, toque ni golpee la superficie de la pantalla con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice ningún tipo de estropajo abrasivo, detergente concentrado ni disolvente como alcohol o bencina.

Transporte

Cuando transporte este monitor para su reparación o desplazamiento, utilice la caja de cartón y materiales de embalaje originales.

Notas sobre el soporte de pantalla

• No transporte el monitor con el soporte.
• Cuide de no pellizcarse los dedos con el soporte del monitor.
• No retire este soporte del monitor.
• Instale el monitor en un lugar con suficiente espacio para soportar de forma segura las barras frontal y posterior del soporte del monitor.

Uso del soporte

Este monitor puede ajustarse según el ángulo que aparece a la derecha. Para colocar el monitor en posición vertical, sujételo por la parte inferior con ambas manos. Tenga cuidado de no pillarse los dedos con la parte posterior del monitor cuando lo incline verticalmente.

15°

Indice

Installazione.... 3

Regolazioni 4
