РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Aria NRS FALMEC

Этот прибор не предназначен для использования лицами (включая детей) с ограниченными

физическими, сенсорными или умственными способностями или с недостаточным опытом

и знаниями, если только они не находятся под контролем или инструктированными по

вопросам использования прибора со стороны лиц, ответственных за их безопасность.

Дети должны быть под присмотром

и не играть с устройством.

ꇷÓÚ˚ ÔÓ ÛÒÚ‡ÌÓ‚Í ‰ÓÎÊÌ˚ ÔÓ‚Ó‰ËÚ¸Òfl ÍÓÏÔÂÚÂÌÚÌ˚ÏË Ë Í‚‡ÎËÙˈËÓ‚‡ÌÌ˚ÏË ÒÔˆˇÎËÒÚ‡ÏË

изготовитель рекомендует использовать прилагающиеся чистящие салфетки.

‚ÓÁÏÓÊÌ˚ ‚ÓÁÌËͯË ‚ Ò‚flÁË Ò ˝ÚËÏ ÔÓ‚ÂʉÂÌËfl.

Данное изделие в конце своего срока службы должно утилизироваться в

соответствии с действующими правилами.

- Если чистку проводить с нарушением данных инструкций, возможен риск возгорания.

При использовании с кухонной посудой доступные части могут

- Максимальная длина винта для крепления вытяжной трубы составляет 10 мм (винт

поставляется производителем).

Нарушение требований данной инструкции в отношении установки

винтов или крепежных деталей может привести к опасности поражения электрическим

ÏÓÌÚËÛ˛˘Ëı ‚˚ÚflÊÌÓ ÛÒÚÓÈÒÚ‚Ó)

Расстояние между кухонной плитой и самой нижней точкой вытяжки, по стандарту должно

быть не менее 65 см. Данное расстояние измеряется в обязательном порядке в самой нижней

точки при небезопасном напряжении. Учитывая настоящий аспект, предусмотренный

Европейскими стандартами, расстояние на некоторых моделях может быть сокращено, как

это указывается в главном каталоге. Если в инструкциях

газовой кухонной плиты указывается

большее расстояние, необходимо учитывать его.

çÂÓ·ıÓ‰ËÏÓ Ò‚ÂÒÚË Í ÏËÌËÏÛÏÛ ÍÓ΢ÂÒÚ‚Ó ËÁ„Ë·Ó‚, ‡ Ú‡ÍÊ ۷‰ËÚ¸Òfl ‚ ÚÓÏ, ˜ÚÓ ÚÛ·˚ ËϲÚ

ÇéáÑìïÄ (Ò ÙËθÚ‡ˆËÈ)

В этой версии воздух для его очистки поступает через фильтры с активированным углём и

перерабатывается в кухонной среде. Для монтажа см. разд. H.

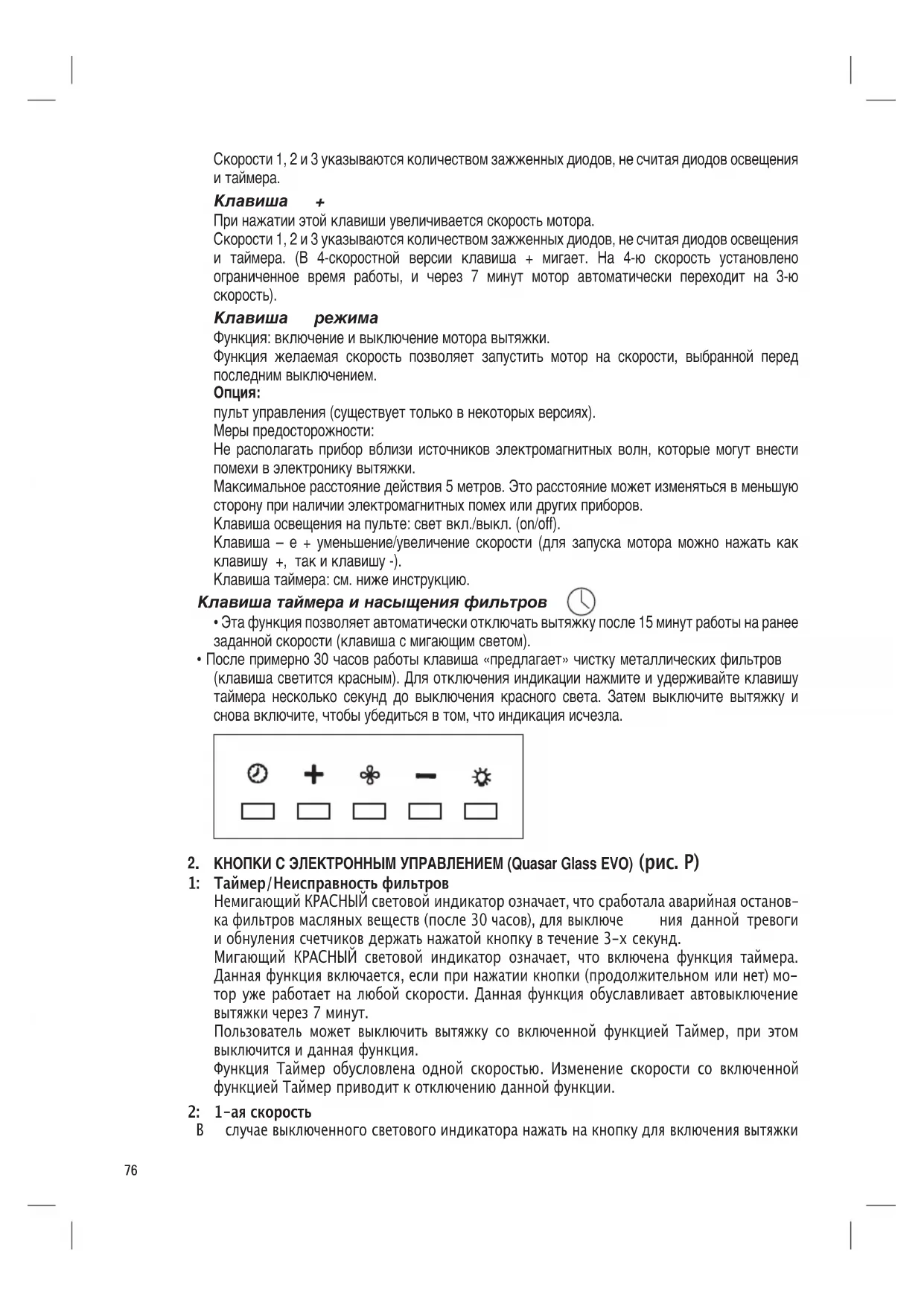

äçéèäà ë ùãÖäíêéççõå ìèêÄÇãÖçàÖå (Quasar Glass EVO) (рис. P)

1: Таймер/Неисправность фильтров

Немигающий КРАСНЫЙ световой индикатор означает, что сработала аварийная останов-

ка фильтров масляных веществ (после 30 часов), для выключе ния данной тревоги

и обнуления счетчиков держать нажатой кнопку в течение 3-х секунд.

Мигающий КРАСНЫЙ световой индикатор означает, что включена функция таймера.

Данная функция включается, если при нажатии кнопки (продолжительном

тор уже работает на любой скорости. Данная функция обуславливает автовыключение

вытяжки через 7 минут.

Пользователь может выключить вытяжку со включенной функцией Таймер, при этом

выключится и данная функция.

Функция Таймер обусловлена одной скоростью. Изменение скорости со включенной

функцией Таймер приводит к отключению данной функции.

случае выключенного светового индикатора нажать на кнопку для включения вытяжки77

на 1-ую скорость, при этом загорится соответствующий световой индикатор. Работа на

1-ой скорости начнется после нажатия и отпускания кнопки.

В случае выключенного светового индикатора и уже включенной иной скорости нажатие

кнопки приведет к включению 1-ой скорости, соответствующего светового индикатора

и выключению светового индикатора предыдущей рабочей скорости.

При включенном световом

индикаторе нажатие кнопки приведет к выключению свето-

вого индикатора и МОТОРА.

При выключенном световом индикаторе нажатие кнопки (как минимум в течение 3-х

секунд) приведет к включению функции рециркуляции. Во время функции рециркуля-

ции (продолжительностью 24 часа) мигает световой индикатор. При включении данной

функции вытяжка работает 1 час на 1-ой скорости, затем остановится

включится на 1 час. Данные рабочие циклы будут повторятся до истечения установлен-

При установке данной функции нельзя выбирать иные скорости. Для отключения данной

функции нажать в течение 3-х секунд на кнопку 2.

В случае выключенного светового индикатора и уже включенной иной скорости при

кнопки (продолжительном или нет) включится 2-ая скорость, соответствующий

световой индикатор и выключится световой индикатор предыдущей рабочей скорости.

В случае выключенного светового индикатора и невключенной ни одной скорости нажа-

тие кнопки не приведет ни к какому действию.

При включенном световом индикаторе нажатие кнопки 3 не приведет к никаким дейс-

выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на

В случае выключенного светового индикатора и уже включенной иной скорости при

нажатии кнопки (продолжительном или нет) включится 3-ая скорость, соответствующий

световой индикатор и выключится световой индикатор предыдущей рабочей скорости.

В случае выключенного светового индикатора

и невключенной ни одной скорости нажа-

тие кнопки не приведет ни к какому действию.

При включенном световом индикаторе нажатие кнопки 4 не приведет к никаким дейс-

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на

В случае выключенного светового индикатора и

уже включенной иной скорости при

нажатии кнопки (продолжительном или нет) включится 4-ая скорость, соответствующий

световой индикатор и выключится световой индикатор предыдущей рабочей скорости.

В случае выключенного светового индикатора и невключенной ни одной скорости нажа-

тие кнопки не приведет ни к какому действию.

При включенном световом индикаторе нажатие кнопки 5 не приведет

Четвертая скорость можно включать максимум на 7 минут, затем вернуться к третьей

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на

6: Свет / Диaстанционная связь

Свет: Короткое нажатие кнопки T6 включает и выключает свет.

Дистанционная связь (опция): При выключенном двигателе

и свете, продолжительное

нажатие кнопки T6 активирует режим дистанционной связи. Кнопка T6 мигает в течение

максимум 10 секунд. Во время мигания должна быть нажата хотя бы одна кнопка ра-

диоуправления. Функция отключается через 10 секунд или раньше, если обнаруживается

совместимое устройство дистанционного управления.

Радиоуправление (опция)

Установить устройство подальше от источников электромагнитных волн, которые могут

создавать помехи работе электронного оборудования вытяжного колпака.

Максимальная дистанция функционирования составляет 4 метра. Эта дистанция может ва-

рьироваться вследствие электромагнитных помех, создаваемых другими устройствами.

Функция радиоуправления ОПИСАНИЕ

Нажатие кнопки «Свет» включает/выключает свет.

Нажатие кнопки «-» уменьшает скорость двигателя. Если двигатель

скорости, нажатие кнопки «-» выключает двигатель.

Если двигатель выключен, при нажатии кнопки «+» двигатель

скорости. Если двигатель работает, нажатие

кнопки «+» приводит к увеличению скорости вплоть до

максимальных показателей.

Если двигатель выключен, при нажатии кнопки таймера включается/

выключается функция таймера.

(только в случае неполадки)

Следует нажимать кнопку «Свет» вместе с кнопкой «Timer»

радиоуправления, пока синий индикатор не начнет медленно мигать.

Если в течение 5 секунд нажимается кнопка «-» радиоуправления,

происходит генерация и запоминание нового кода.

подтверждается 3 короткими миганиями индикатора.

Чтобы вернуться к коду по умолчанию, необходимо нажимать

кнопку «-» вместе с кнопкой «+» радиоуправления в течение более

5 секунд. Запоминание кода по умолчанию сигнализируется 3

короткими миганиями индикатора.

Каждый раз, когда генерируется новый код либо устанавливается

код по умолчанию в дистанционном управлении, необходимо

выполнять также ранее описанную процедуру

связи (кнопка «Свет» кнопочной панели).

îàãúíêõ àçëíêìäñàà èé àáÇãÖóÖçàû à áÄåÖçÖ

1. åÖíÄããàóÖëäàÖ îàãúíêõ

Для извлечения металлического фильтра-жироуловителя достаточно надавить на

специальную ручку фильтра. В моделях кухонных вытяжек с наружной вытяжной

вентиляцией (horizon nrs, lumina nrs, vela nrs) удалить стальную панель, как указано на

рис. H3 и приступить к удалению металлических фильтров.

2. îàãúíêõ ë ÄäíàÇàêéÇÄççõå ìÉãÖå

Для монтажа и замены фильтров с активированным углём см. инструкции, содержащиеся

в опциональном наборе угольных фильтров для каждой модели.

Вытяжка plane nrs: код фильтра kacl.921

Вытяжка horizon nrs 1 двигатель, lumina nrs: код фильтра 101078900 (2 на вытяжку)

Вытяжка horizon nrs 2 двигателя: код фильтра 101078900 (4 на вытяжку)

Вытяжка vela nrs: код фильтра 101078900 (1 на вытяжку)

Для заказа новых угольных фильтров свяжитесь с

с местным дистрибьютором/

розничным торговцем.

ТОЛЬКО ПО ИТАЛИИ: Скачать бланк заказа фильтра на сайте: www.falmec.com (доступ с

меню шторкой поддержки клиентов).79

éëÇÖôÖçàÖ ìëíÄçéÇäÄ à áÄåÖçÄ

1. ÉÄãéÉÖççéÖ éëÇÖôÖçàÖ

Для замены лампочки “Square halogen light” необходимо:

а) Убедиться в том, что прибор отключен от электросети;

б) Полностью открыть панель на 90° (см. рисунок) нажатием на PUSH.

в) заменить лампочку на аналогичную (галогеновую, макс. 20 Вт, 12 В, разъем G4).

д) Закрыть панель. Если панель не закрывается корректно, повторить пункт б.

Square halogen light

В данном случае вытяжка оборудована освещением из диодных лампочек высокой

эффективности, с низким энергопотреблением и очень длительным сроком службы при

нормальных условиях эксплуатации.

‚˚ÔÓÎÌflÚ¸ ˝ÚÛ ÓÔ‡ˆË˛.

2. ФИЛЬТРЫ С АКТИВИРОВАННЫМ УГЛЕМ

Служат для удерживания запахов, находящихся в проходящем через них потоке воздуха.

Воздух, очищенный в результате последовательных этапов очистки при прохождении

через фильтры, возвращается в помещение кухни.Фильтры вытяжки с активированным

углем могут быть реактивированы посредством их промывки в посудомоечной машине

с обычным моющим средством при температуре не более 65 °C и, по

отсутствие других предметов. После промывки реактивировать фильтр в духовке при

температуре 100°C в течение 30 минут.

Максимальный срок службы фильтра с приемлемой эффективностью составляет 2/3 года с

не более 10 промывками в год. на русском языке80

3. óàëíäÄ çÄêìÜçéâ ëíéêéçõ

Рекомендуется очищать внешние поверхности вытяжек не менее чем каждые 15 дней, чтоы

àÌÒÚÛ͈ËË ÔÓ ÏÓÌÚ‡ÊÛ

ВНИМАНИЕ: Установка винтов или крепежного устройства не в соответствии с

настоящими инструкциями может привести к опасности поражения электрическим током.

ИНСТРУКЦИИ ПО МОНТАЖУ НАСТЕННЫХ ВЫТЯЖЕК МОДЕЛЕЙ

ИНСТРУКЦИИ ПО МОНТАЖУ НАСТЕННЫХ ВЫТЯЖЕК МОДЕЛЕЙ

HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS

1) Приложить к стене крепёжную рейку (S) на высоте H от варочной поверхности, вычисля-

емой как сумма высот: X + Y + 512 мм.

2) Проверьте прибором уровня горизонтальное выравнивание;

3) отметить точки концов крепёжной рейки двумя отверстиями.

4) Просверлить отверстия, вставить в них 2 дюбеля диаметром 8 мм и зафиксировать

крепёжную рейку (S) соответствующими винтами (V1).

1) Прицепить вытяжку к крепёжной рейке (S).

2) Выровнять вытяжку при помощи винтов на держателях.

Верхний винт (B) регулирует расстояние от стены, а нижний винт (C) - вертикальное сме- щение. 3) Во избежание отцепления вытяжки по причине давления снизу прикрепить её к стене

дюбелем и соответствующим винтом (V2), используя соответствующие отверстия, нахо- дящиеся сзади вытяжки.81

- Для установки модели вытяжки с всасывающим воздухоотводом подсоединить выходной

патрубок вентилятора к внешнему выводу (F), следуя указаниям на рис.C.

1) Измерить высоту X, как указано на рис.C дет.1.

2) Отрезать трубу NRS (A) в соответствии с указаниями на рис.C дет.2.

3) Отрезать изгиб NRS (B) в соответствии с указаниями на рис.C дет.3 таким образом, чтобы

воздухоотводная труба (A) была установлена в строго вертикальном положении.

1-2-3-4) Укрепить фланец (C) в соответствии с отверстием выброса (F) при помощи трёх

1) Осторожно вставить трубу (A) в переходник двигателя (D);

2) прикрепить трубу (A) к корпусу вытяжки тремя винтами (V4).

3) Вставить изгиб (B) в трубу (A) и во фланец (C).

4) Заблокировать изгиб (B) с трубой (A) посредством хомутика и сложить рёбрышки фланца

(C), как указано на рисунке.

- Выполнить электрическое подключение только после предварительного отключения по-

дачи электропитания на вытяжку.

1) Вставить удлинитель трубы (H) в дымоход (G).

2) Прикрепить совокупность (G+H) к корпусу вытяжки посредством винтов (V5).

3) Дать пройти удлинителю (H) до достижения желаемой высоты.

4) Опустить на стенку скобу (L), прибором уровня проверить горизонтальное выравнивание

и отметить точки двух концов 2-мя отверстиями.

5) Просверлить отверстия, вставить в них 2 дюбеля диаметром 4 мм и зафиксировать скобу

(L) соответствующими винтами

6) Прикрутить 2-мя винтами (V7) удлинитель (H) к скобе (L).

- Подать электропитание на вытяжку, соблюдая действующие нормативы (см. разд. D бро-

ИНСТРУКЦИИ ПО МОНТАЖУ ВЫТЯЖЕК ОСТРОВНЫХ МОДЕЛЕЙ

ИНСТРУКЦИИ ПО МОНТАЖУ ВЫТЯЖЕК ОСТРОВНЫХ МОДЕЛЕЙ

HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS

- Определить высоту H от варочной поверхности, вычисляемую суммой величин: X + Y +

- Выполняя указания разд. H1, снять панель втягивающей наружной вытяжки (AP) (если

имеется) и металлические фильтры . Только в случае вытяжки островной модели Lumina

NRS Isola удалить также переднюю панель (PN).

- Отключить штыревой разъём (CO) от соответствующего гнездового разъёма, закреплён-

ного на корпусе вытяжки.

- Ослабить 4 винта, удерживающие камеру двигателя NRS (CM);

- перенести сбоку камеру двигателя NRS (CM) таким образом, что 4 винта будут находиться

в соответствии с отверстием вместо петли;

- приподнять камеру двигателя (CM) кверху для удаления из корпуса вытяжки.

- Прикрепить элемент (TI) к камере двигателя NRS (CM) при помощи 7 винтов (V1).

- Прикрепить решётчатую опору (TS) к потолку 4 дюбелями диаметром 8 мм и соответс-

твующими винтами (V2).

- Измерить высоту “Z”, как указано на рисунке F1.

- Отрезать трубу NRS (A) и изгиб NRS (B) в соответствии с указанием на рисунке F1 деталь

2, таким образом, чтобы воздухоотводная труба(A) была установлена в идеально верти-

кальном положении. Закрепить изгиб NRS (B) на трубе NRS (A) посредством хомутика и

соединить всё временно на воздухоотводной трубе (F), предусмотренной на подвесном

потолке или на междуэтажном

- Дать пройти совокупности (CM+TI) по решётчатой опоре (TS) до достижения желаемой

высоты (H1) (см. также рис. A1)

- Заблокировать компоненты (CM+TI и TS) 8-ю винтами-саморезами (V3).

- Осторожно вставить трубу NRS (A) в переходник двигателя (D) камеры двигателя (CM) и

заблокировать 3 винта (V7).

- Прикрепить элементы опоры удлинителя (SP) к решётчатой опоре (TS) в случае подвесно-

го потолка или камеры двигателя (CM) в случае использования решётчатой опоры (TS).

- Вставить дымоход (G) в удлинитель (H) и заблокировать их между собой липкой лентой.

- Вставить совокупность дымоход-удлинитель (G+H) в корпус двигателя (CM).

- Прикрепить совокупность дымоход-удлинитель (G+H) с элементами опоры удлинителя

верхней решётчатой опорой TS при помощи 4-х метрических винтов M4 (V5),

не завинчивая их полностью.

- Поднять корпус вытяжки таким образом, чтобы её отверстия были отцентрованы на 4-х

метрических винтах M5 камеры двигателя (CM). Перенести сбоку камеру двигателя (CM)

таким образом, чтобы метрические винты установились в петлях, затем затянуть их окон-

- Снять липкую ленту, отвинтить 4 метрических винта M4 (V5), завинтить предварительно

к элементам опоры удлинителя (SP) и дать пройти книзу совокупность дымоход-удлини-

- Произвести следующие подключения:

ВЫБРОС -> труба + изгиб NRS (A+B) труба выброса (F). В случае фильтрующей версии (см.

разд. F) выброс воздуха должен быть направлен в сторону петель удлинителя.

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ (только после отключения электроэнергии

- Прикрепить заново удлинитель (H) к элементам опоры удлинителя (SP) посредством 4-х

метрических винтов M4 (V5).

- Дать пройти книзу дымоход (G) и закрепить его к корпусу вытяжки посредством винтов-

- Подсоединить штыревой разъём (CO) к соответствующему гнездовому разъёму, за-

креплённому на корпусе вытяжки.

- Выполняя указания раздела H1 установите металлические фильтры и панель втягивающей

наружной вытяжки (AP). В

случае вытяжки островной модели Lumina NRS Isola установить

заново также переднюю панель (PN).

- Подать электропитание на вытяжку, соблюдая действующие нормативы (см. разд. D бро-
