РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Symbol Top FALMEC

Для этого изготовитель рекомендует использовать прилагающиеся чистящие

-Если чистку проводить с нарушением данных инструкций, возможен риск возгорания.

При использовании с кухонной посудой доступные части могут сильно нагреться.

- Максимальная длина винта для крепления вытяжной трубы составляет 10 мм (винт поставляется производителем).

Нарушение требований данной инструкции в отношении установки винтов или крепежных деталей может

привести к опасности поражения электрическим током.

íÖïçàóÖëäàÖ ïÄêÄäíÖêàëíàäà

(Ô‡‡„‡Ù Ô‰Ì‡Á̇˜Ì ‰Îfl Í‚‡ÎËÙˈËÓ‚‡ÌÌ˚ı ÒԈˇÎËÒÚÓ‚, ÏÓÌÚËÛ˛˘Ëı ‚˚ÚflÊÌÓ ÛÒÚÓÈÒÚ‚Ó)

Расстояние между кухонной плитой и самой нижней точкой вытяжки, по стандарту должно быть не менее 65 см (смотреть

иллюстрацию C1). Данное расстояние измеряется в обязательном порядке в самой нижней точки при небезопасном напряжении.

Учитывая настоящий аспект, предусмотренный Европейскими стандартами, расстояние на некоторых моделях может быть сокращено,

как это указывается в главном каталоге. Если

в инструкциях газовой кухонной плиты указывается большее расстояние, необходимо

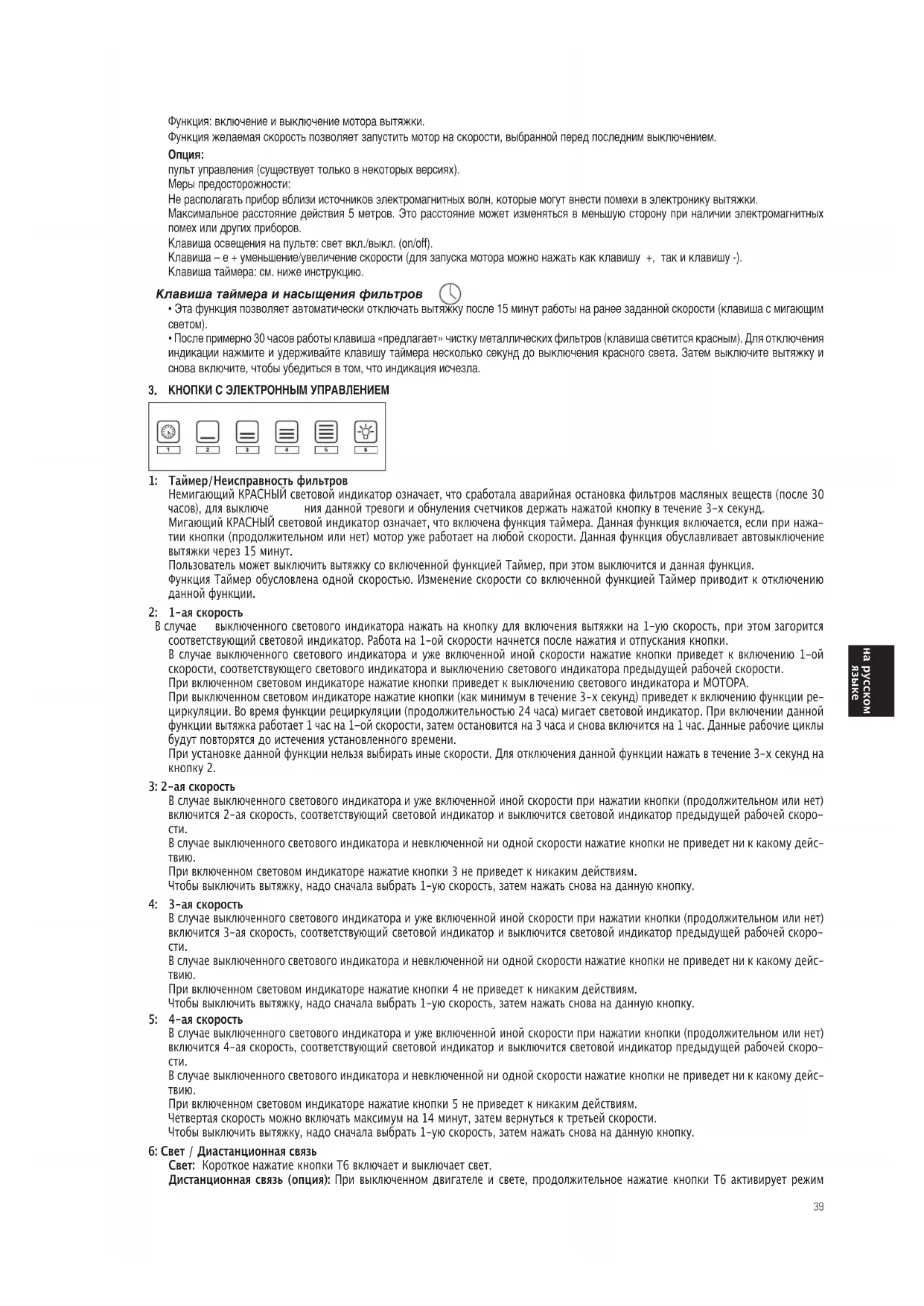

äçéèäà ë ùãÖäíêéççõå ìèêÄÇãÖçàÖå

1: Таймер/Неисправность фильтров

Немигающий КРАСНЫЙ световой индикатор означает, что сработала аварийная остановка фильтров масляных веществ (после 30

часов), для выключе ния данной тревоги и обнуления счетчиков держать нажатой кнопку в течение 3-х секунд.

Мигающий КРАСНЫЙ световой индикатор означает, что включена функция таймера. Данная функция включается, если при нажа-

тии кнопки (продолжительном

или нет) мотор уже работает на любой скорости. Данная функция обуславливает автовыключение

вытяжки через 15 минут.

Пользователь может выключить вытяжку со включенной функцией Таймер, при этом выключится и данная функция.

Функция Таймер обусловлена одной скоростью. Изменение скорости со включенной функцией Таймер приводит к отключению

выключенного светового индикатора нажать на кнопку для включения вытяжки на 1-ую скорость, при этом загорится

соответствующий световой индикатор. Работа на 1-ой скорости начнется после нажатия и отпускания кнопки.

В случае выключенного светового индикатора и уже включенной иной скорости нажатие кнопки приведет к включению 1-ой

скорости, соответствующего светового индикатора и выключению

светового индикатора предыдущей рабочей скорости.

При включенном световом индикаторе нажатие кнопки приведет к выключению светового индикатора и МОТОРА.

При выключенном световом индикаторе нажатие кнопки (как минимум в течение 3-х секунд) приведет к включению функции ре-

циркуляции. Во время функции рециркуляции (продолжительностью 24 часа) мигает световой индикатор. При включении данной

вытяжка работает 1 час на 1-ой скорости, затем остановится на 3 часа и снова включится на 1 час. Данные рабочие циклы

будут повторятся до истечения установленного времени.

При установке данной функции нельзя выбирать иные скорости. Для отключения данной функции нажать в течение 3-х секунд на

В случае выключенного светового индикатора

и уже включенной иной скорости при нажатии кнопки (продолжительном или нет)

включится 2-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей рабочей скоро-

В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому дейс-

При включенном световом индикаторе нажатие

кнопки 3 не приведет к никаким действиям.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

В случае выключенного светового индикатора и уже включенной иной скорости при нажатии кнопки (продолжительном или нет)

включится 3-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей

В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому дейс-

При включенном световом индикаторе нажатие кнопки 4 не приведет к никаким действиям.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

В случае выключенного светового индикатора и уже включенной иной скорости при нажатии кнопки (продолжительном или нет)

включится 4-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей рабочей скоро-

В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому дейс-

При включенном световом индикаторе нажатие кнопки 5 не приведет к никаким действиям.

Четвертая скорость можно включать максимум на 14 минут, затем вернуться к третьей скорости.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

6: Свет / Диaстанционная связь

Свет: Короткое нажатие кнопки T6 включает и выключает свет

Дистанционная связь (опция): При выключенном двигателе и свете, продолжительное нажатие кнопки T6 активирует режим

дистанционной связи. Кнопка T6 мигает в течение максимум 10 секунд. Во время мигания должна быть нажата хотя бы одна

кнопка радиоуправления. Функция отключается через 10 секунд или раньше, если обнаруживается совместимое устройство дис-

танционного управления.

Радиоуправление (опция)

Установить устройство подальше от источников электромагнитных волн, которые могут создавать помехи работе электронного

оборудования вытяжного колпака.

Максимальная дистанция функционирования составляет 4 метра. Эта дистанция может варьироваться вследствие электромагнитных

помех, создаваемых другими устройствами.

Ò΄͇ ̇ÍÎÓÌË‚ ‚ÌËÁ Ë ‚˚Ì¸Ú ÙËθÚ ËÁ Á‡‰ÌÈ Ì‡Ô‡‚Îfl˛˘È. ÑÎfl ÚÓ„Ó, ˜ÚÓ·˚ ‚ÒÚ‡‚ËÚ¸ ÙËθÚ, ‚˚ÔÓÎÌËÚ ÓÔ‡ˆËË ‚ Ó·‡ÚÌÓÏ ÔÓfl‰Í.

Капюшоны со всасыванием периметра:

- Открыть панель (см. рис. 1). Чтобы снять металлический антижировой фильтр, нужно нажать на рычажок A.

Для заказа новых угольных фильтров обратитесь к дистрибьютору/продавцу.

Загрузите специальный формуляр заказа фильтра с сайта: www.falmec.com (из выпадающего меню

сервисного обслуживания).

Следуйте за инструкциями на рис. H3, чтобы удалять группу.

Для замены лампочки “Square halogen light” необходимо:

а) Убедиться в том, что прибор отключен от электросети;

б) Полностью открыть панель на 90° (см. рисунок) нажатием на PUSH.

в) заменить лампочку на аналогичную (галогеновую, макс. 20 Вт, 12 В, разъем G4).

д) Закрыть панель. Если панель не закрывается корректно, повторить пункт б.

Square halogen light

В данном случае вытяжка оборудована освещением из диодных лампочек высокой эффективности, с низким энергопотреблением

и очень длительным сроком службы при нормальных условиях эксплуатации. Замена диодной лампочки должна производиться

только квалифицированными специалистами и с использованием только оригинальных запчастей.41

Рекомендуется очищать внешние поверхности вытяжек не менее чем каждые 15 дней, чтоы жирные вещества не повредили стальную

Чтобы вытяжка не открепилась из-за давления снизу, ее следует прикрепить к стене с помощью дюбеля и соответствующего винта,

используя специальные отверстия с тыльной стороны вытяжки или скобы крышки.

В вытяжке всасывающего типа необходимо подсоединить выпускной патрубок вентилятора к наружному выпускному отверстию с

помощью соответствующей трубы.

- Выполнить подключение к источнику

электрического питания только после отключения электрического питания самой вытяжки.

- Вставить удлинитель (H) в дымовую трубу (G) и закрепить их вместе к корпусу вытяжки с помощью 8 винтов (V1).

- Продвинуть удлинитель (H) до нужной высоты.

- После нахождения оптимального положения приложить к стене скобу (L), проверить с помощью уровня выравнивание по

горизонтали и отметить на концах 2 точки для сверления.

- выполнить сверления, вставить два 2 дюбеля ø 4мм и

прикрепить скобу (L) соответствующими винтами.

- Привинтить винтами (M) удлинитель (H) к скобе (L).

- Подать электрическое питание на вытяжку, придерживаясь норм действующего законодательства (разд. D).
