РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Exploit Stratox FALMEC

Ë ‚ÓÁÏÓÊÌ˚ı ÔflÚÂÌ ÊË‡ ËÎË Ï‡Ò·. Для этого изготовитель рекомендует использовать прилагающиеся чистящие салфетки.

- Если чистку проводить с нарушением данных инструкций, возможен риск возгорания.

При использовании с кухонной посудой доступные части могут сильно нагреться.

- Максимальная длина винта для крепления вытяжной трубы составляет 10 мм (винт поставляется производителем).

Нарушение требований данной инструкции в отношении установки винтов или крепежных деталей может

привести к опасности поражения электрическим током.

íÖïçàóÖëäàÖ ïÄêÄäíÖêàëíàäà

(Ô‡‡„‡Ù Ô‰Ì‡Á̇˜Ì ‰Îfl Í‚‡ÎËÙˈËÓ‚‡ÌÌ˚ı ÒԈˇÎËÒÚÓ‚, ÏÓÌÚËÛ˛˘Ëı ‚˚ÚflÊÌÓ ÛÒÚÓÈÒÚ‚Ó)

Расстояние между кухонной плитой и самой нижней точкой вытяжки, по стандарту должно быть не менее 65 см (смотреть иллюстра-

цию C1). Данное расстояние измеряется в обязательном порядке в самой нижней точки при небезопасном напряжении. Учитывая

настоящий аспект, предусмотренный Европейскими стандартами, расстояние на некоторых моделях может быть сокращено, как

это указывается в главном

каталоге. Если в инструкциях газовой кухонной плиты указывается большее расстояние, необходимо

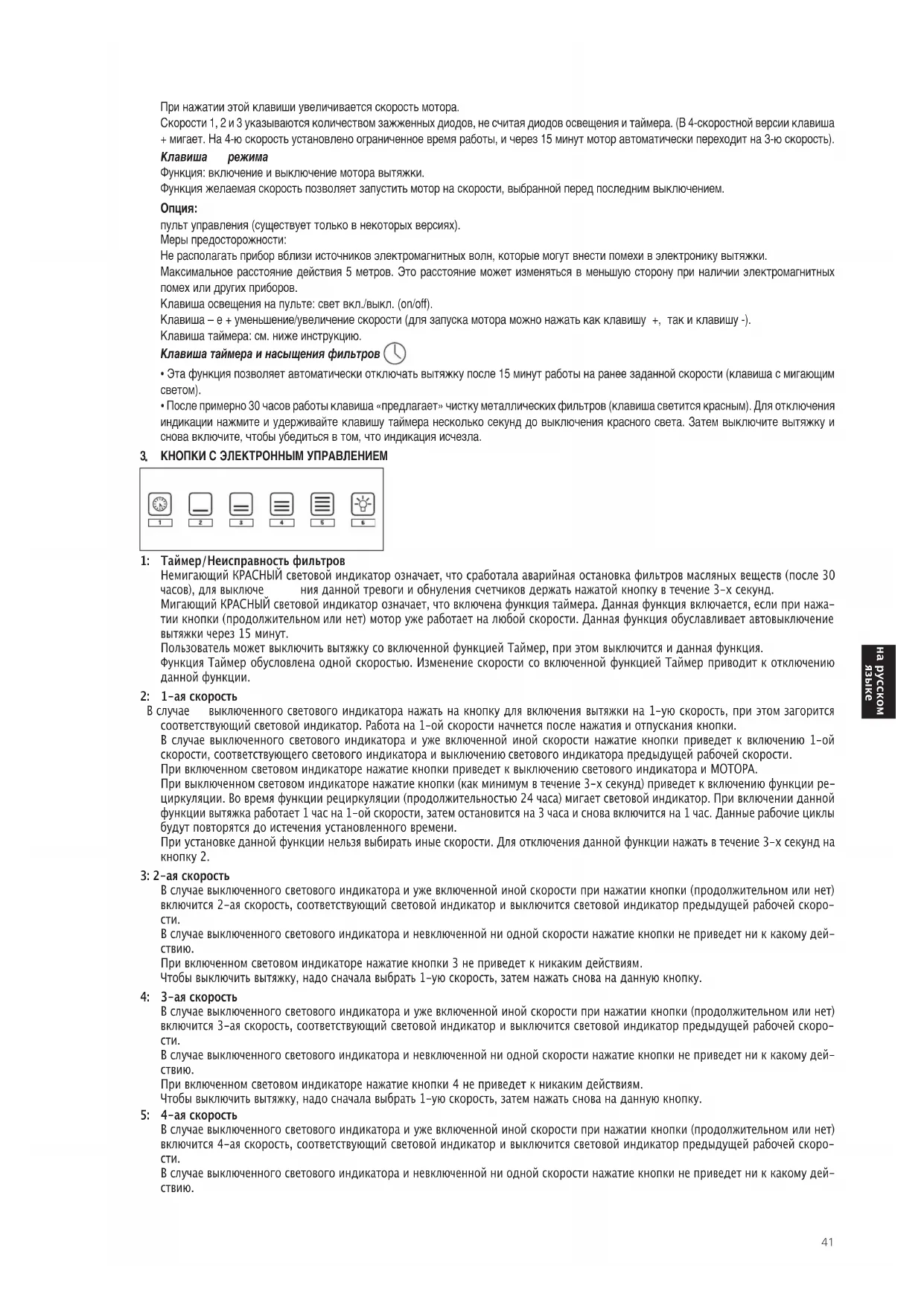

äçéèäà ë ùãÖäíêéççõå ìèêÄÇãÖçàÖå

1: Таймер/Неисправность фильтров

Немигающий КРАСНЫЙ световой индикатор означает, что сработала аварийная остановка фильтров масляных веществ (после 30

часов), для выключе ния данной тревоги и обнуления счетчиков держать нажатой кнопку в течение 3-х секунд.

Мигающий КРАСНЫЙ световой индикатор означает, что включена функция таймера. Данная функция включается, если при нажа-

тии кнопки (продолжительном

или нет) мотор уже работает на любой скорости. Данная функция обуславливает автовыключение

вытяжки через 15 минут.

Пользователь может выключить вытяжку со включенной функцией Таймер, при этом выключится и данная функция.

Функция Таймер обусловлена одной скоростью. Изменение скорости со включенной функцией Таймер приводит к отключению

выключенного светового индикатора нажать на кнопку для включения вытяжки на 1-ую скорость, при этом загорится

соответствующий световой индикатор. Работа на 1-ой скорости начнется после нажатия и отпускания кнопки.

В случае выключенного светового индикатора и уже включенной иной скорости нажатие кнопки приведет к включению 1-ой

скорости, соответствующего светового индикатора и выключению

светового индикатора предыдущей рабочей скорости.

При включенном световом индикаторе нажатие кнопки приведет к выключению светового индикатора и МОТОРА.

При выключенном световом индикаторе нажатие кнопки (как минимум в течение 3-х секунд) приведет к включению функции ре-

циркуляции. Во время функции рециркуляции (продолжительностью 24 часа) мигает световой индикатор. При включении данной

вытяжка работает 1 час на 1-ой скорости, затем остановится на 3 часа и снова включится на 1 час. Данные рабочие циклы

будут повторятся до истечения установленного времени.

При установке данной функции нельзя выбирать иные скорости. Для отключения данной функции нажать в течение 3-х секунд на

В случае выключенного светового индикатора

и уже включенной иной скорости при нажатии кнопки (продолжительном или нет)

включится 2-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей рабочей скоро-

В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому дей-

При включенном световом индикаторе нажатие

кнопки 3 не приведет к никаким действиям.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

В случае выключенного светового индикатора и уже включенной иной скорости при нажатии кнопки (продолжительном или нет)

включится 3-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей

В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому дей-

При включенном световом индикаторе нажатие кнопки 4 не приведет к никаким действиям.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

В случае выключенного светового индикатора и уже включенной иной скорости при нажатии кнопки (продолжительном или нет)

включится 4-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей рабочей скоро-

В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому дей-

При включенном световом индикаторе нажатие кнопки 5 не приведет к никаким действиям.

Четвертая скорость можно включать максимум на 14 минут, затем вернуться к третьей скорости.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

6: Свет / Диaстанционная связь

Свет: Короткое нажатие кнопки T6 включает и выключает свет

Дистанционная связь (опция): При выключенном двигателе и свете, продолжительное нажатие кнопки T6 активирует режим

дистанционной связи. Кнопка T6 мигает в течение максимум 10 секунд. Во время мигания должна быть нажата хотя бы одна

кнопка радиоуправления. Функция отключается через 10 секунд или раньше, если обнаруживается совместимое устройство дис-

танционного управления.

Радиоуправление (опция)

Установить устройство подальше от источников электромагнитных волн, которые могут создавать помехи работе электронного

оборудования вытяжного колпака.

Максимальная дистанция функционирования составляет 4 метра. Эта дистанция может варьироваться вследствие электромагнитных

помех, создаваемых другими устройствами.

Функция радиоуправления ОПИСАНИЕ

Нажатие кнопки «Свет» включает/выключает свет.

Нажатие кнопки «-» уменьшает скорость двигателя. Если двигатель работает на 1

скорости, нажатие кнопки

«-» выключает двигатель.

Если двигатель выключен, при нажатии кнопки «+» двигатель включается на 1

скорости. Если двигатель

работает, нажатие кнопки «+» приводит к увеличению скорости вплоть

до её максимальных показателей.

Если двигатель выключен, при нажатии кнопки таймера включается/выключается функция таймера.

(только в случае неполадки)

Следует нажимать кнопку «Свет» вместе с кнопкой «Timer» радиоуправления, пока синий индикатор не

начнет медленно мигать. Если в течение 5 секунд нажимается кнопка «-» радиоуправления, происходит

генерация и запоминание нового кода

. Запоминание подтверждается 3 короткими миганиями индикатора.

Чтобы вернуться к коду по умолчанию, необходимо нажимать кнопку «-» вместе с кнопкой «+»

радиоуправления в течение более 5 секунд. Запоминание кода по умолчанию сигнализируется 3 короткими

миганиями индикатора.

Каждый раз, когда генерируется новый код либо устанавливается код по умолчанию в дистанционном

управлении, необходимо выполнять также ранее описанную процедуру

активации удаленной связи (кнопка

«Свет» кнопочной панели).

Ò΄͇ ̇ÍÎÓÌË‚ ‚ÌËÁ Ë ‚˚Ì¸Ú ÙËθÚ ËÁ Á‡‰ÌÈ Ì‡Ô‡‚Îfl˛˘È. ÑÎfl ÚÓ„Ó, ˜ÚÓ·˚ ‚ÒÚ‡‚ËÚ¸ ÙËθÚ, ‚˚ÔÓÎÌËÚ ÓÔ‡ˆËË ‚ Ó·‡ÚÌÓÏ ÔÓfl‰Í.

Капюшоны со всасыванием периметра:

- Открыть панель (см. рис. 1). Чтобы снять металлический антижировой фильтр, нужно нажать на рычажок A.

Ç ‚˚ÚflÊ͇ı Ò ÏÓÚÓÌ˚Ï ÓÚÒÂÍÓÏ ÙËθÚ ‡ÒÔÓÎÓÊÂÌ ‚ ÌËÊÌÂÈ ˜‡ÒÚË ˝ÚÓ„Ó ÓÚÒÂ͇. ÑÎfl ÛÒÚ‡ÌÓ‚ÍË/Á‡ÏÂÌ˚ ÒÏ.

Для заказа новых угольных фильтров обратитесь к дистрибьютору/продавцу.

ТОЛЬКО ДЛЯ ИТАЛИИ: Загрузите специальный формуляр заказа фильтра с сайта: www.falmec.com (из выпадающего меню

сервисного обслуживания).

Следуйте за инструкциями на рис. H3, чтобы удалять группу.43

1. ÉÄãéÉÖççéÖ éëÇÖôÖçàÖ

Для замены лампочки “Square halogen light” необходимо:

а) Убедиться в том, что прибор отключен от электросети;

б) Полностью открыть панель на 90° (см. рисунок) нажатием на PUSH.

в) заменить лампочку на аналогичную (галогеновую, макс. 20 Вт, 12 В, разъем G4).

д) Закрыть панель. Если панель не закрывается корректно, повторить пункт б.

Square halogen light

В данном случае вытяжка оборудована освещением из диодных лампочек высокой эффективности, с низким энергопотреблением

и очень длительным сроком службы при нормальных условиях эксплуатации. Замена диодной лампочки должна производиться

только квалифицированными специалистами и с использованием только оригинальных запчастей.

Рекомендуется очищать внешние поверхности вытяжек не менее чем каждые 15 дней, чтоы жирные вещества не повредили стальную

МОНТАЖ ОСТРОВНОЙ ВЫТЯЖКИ СО СТОЙКОЙ

Прикрепите стойку С к потолку, используя 4 дюбели диам. 8 и соответствующие шурупы V1, рис. 1b.

- Вставьте удлинитель на дымоход, закрепите его при помощи бумажного скотча, рис. 2.

- Прикрепите дымоход с удлинителем (D+E) к стойке С при помощи 4 винтов М4 (V3), вставив их в существующее отверстия и не заворачивая

окончательно, рис. 2.

- В случае модели с выбросом воздуха определите оптимальную высоту жесткой или гибкой трубы выброса воздуха F и соедините ее с мотором.

- Поднимите вытяжку, зацепив ее на 4 винта М5 (V4), предварительно ввернутые в стойку С (подведите под них отверстия диам. 11 на крышке и

сдвиньте вбок), рис. 3а.

- Окончательно заверните 4 винта М5 (V4), рис. 3b.

- Удалите бумажный скотч, рис. 3с, выверните 4 винта М4 (V3) ранее вставленные в стойку, рис. 3d, и опустите вниз удлинитель дымохода,

- Соедините трубу с вытяжным отверстием в потолке (в случае модели с выбросом воздуха), рис. 3f.

- Отключив электропитание, произведите электрические соединения.

- Прикрепите удлинитель к стойке С при помощи 4 винтов М4 (V3), не закручивая их окончательно, рис. 3g.

- Окончательно закрепите удлинитель на стойке С, завернув винты М4 (V3).

- Закрепите дымоход при помощи двух винтов V5, рис. 3i.

- Используйте элементы держателя удлинителя А, рис. 2, только в случае, если не используется верхняя стойка или
