MANUALE UTENTE Aria NRS FALMEC

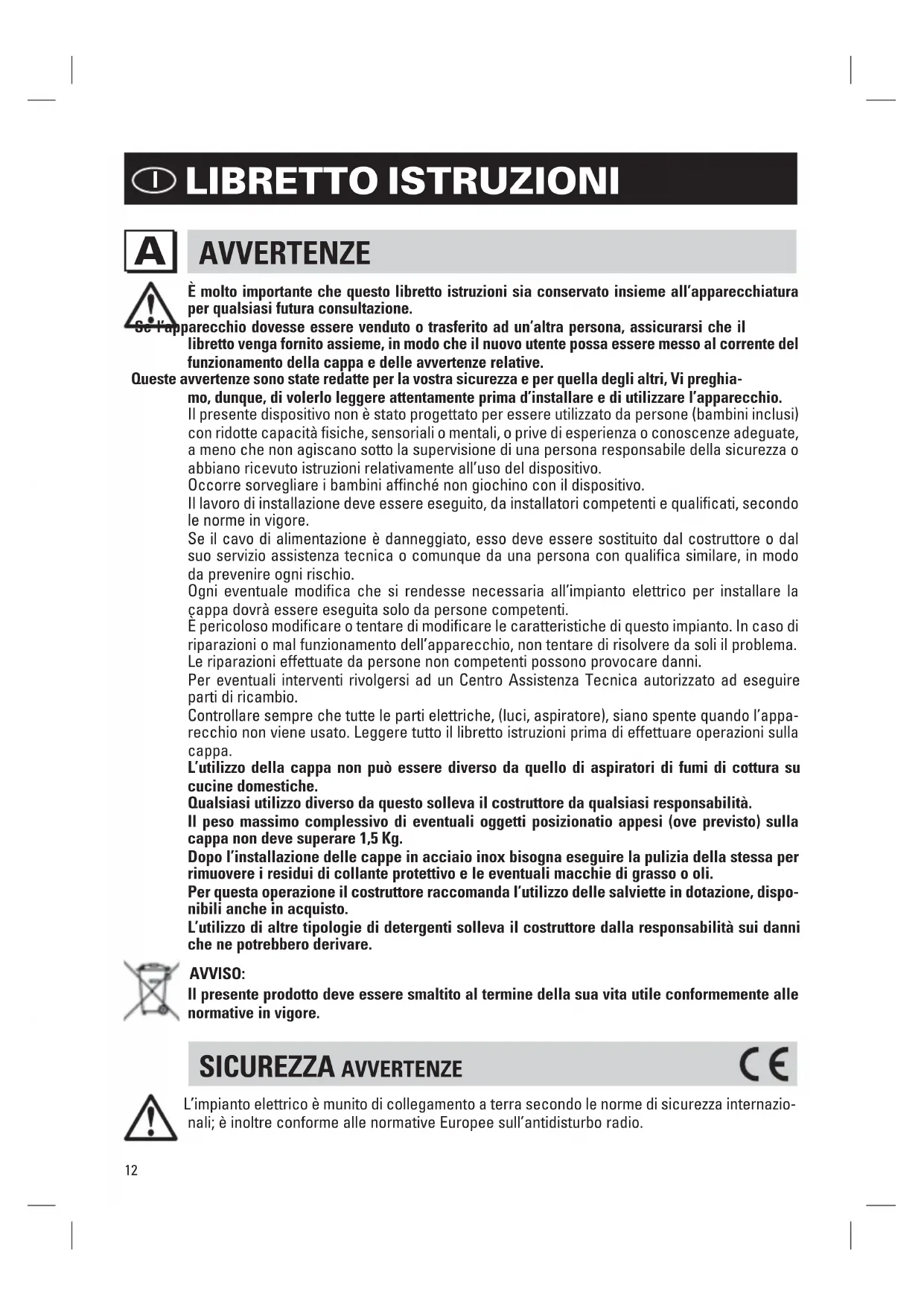

I LIBRETTO ISTRUZIONI AVVERTENZE A

È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative. Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghia-mo, dunque, di volerlo leggere attentamente prima d’installare e di utilizzare l’apparecchio.Il presente dispositivo non è stato progettato per essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o conoscenze adeguate, a meno che non agiscano sotto la supervisione di una persona responsabile della sicurezza o abbiano ricevuto istruzioni relativamente all’uso del dispositivo. Occorre sorvegliare i bambini affinché non giochino con il dispositivo.Il lavoro di installazione deve essere eseguito, da installatori competenti e qualificati, secondo le norme in vigore.Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico per installare la cappa dovrà essere eseguita solo da persone competenti.È pericoloso modificare o tentare di modificare le caratteristiche di questo impianto. In caso di riparazioni o mal funzionamento dell’apparecchio, non tentare di risolvere da soli il problema.Le riparazioni effettuate da persone non competenti possono provocare danni.Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato ad eseguire parti di ricambio.Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l’appa-recchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla cappa.L’utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su cucine domestiche.Qualsiasi utilizzo diverso da questo solleva il costruttore da qualsiasi responsabilità.Il peso massimo complessivo di eventuali oggetti posizionatio appesi (ove previsto) sulla cappa non deve superare 1,5 Kg.Dopo l’installazione delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli.Per questa operazione il costruttore raccomanda l’utilizzo delle salviette in dotazione, dispo-nibili anche in acquisto.L’utilizzo di altre tipologie di detergenti solleva il costruttore dalla responsabilità sui danni che ne potrebbero derivare.

AVVISO:Il presente prodotto deve essere smaltito al termine della sua vita utile conformemente alle normative in vigore. SICUREZZA AVVERTENZE L’impianto elettrico è munito di collegamento a terra secondo le norme di sicurezza internazio-nali; è inoltre conforme alle normative Europee sull’antidisturbo radio.13

Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (caldaie,

caminetti,ecc). Verificare che la tensione di rete corrisponda a quella riportata dalla targhetta

posta all’interno della cappa.

Non fare cotture a fiamma “libera” sotto la cappa. Controllare le friggitrici durante l’uso: I’olio

surriscaldato potrebbe infiammarsi.

- Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri

apparecchi che utilizzano combustibili come gas o altro.

- Non accendere fiamme libere sotto la cappa.

- Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (cal-

daie, caminetti, ecc).

- Assicurarsi che tutte le normative vigenti sullo scarico dell’aria all’esterno del locale siano

rispettate prima dell’utilizzo della cappa.

Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’appa-

recchio togliendo la spina o agendo sull’interruttore generale. La casa costruttrice declina

ogni responsabilità per eventuali danni che possano, direttamente o indirettamente, essere

causati a persone, cose ed animali domestici in conseguenza alla mancanza di tutte le pre-

scrizioni indicate nell’apposito libretto istruzioni e concernenti, specialmente, le avvertenze

in tema di installazione, uso e manutenzione dell’apparecchio.

- Rischio di incendio se la pulizia non è condotta secondo le istruzioni del presente libretto.

ATTENZIONE: parti accessibili possono essere calde quando usate con apparecchi di cottura.

- La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 10 mm.

AVVERTENZA: l’installazione delle viti o dei dispositivi di fissaggio non conforme alle presenti

istruzioni può comportare rischi di natura elettrica.

CARATTERISTICHE TECNICHE B I dati tecnici dell’elettrodomestico sono riportati su delle targhette, posizionate all’interno della

(parte riservata solo a persone qualificate per il montaggio della cappa)

La distanza fra il piano cottura e la parte più bassa della cappa da cucina è di norma almeno

65 cm. Tale distanza è misurata a rigore nel punto più basso della cappa con tensione non di

sicurezza. Sulla base di questa dettaglio previsto dalle norme Europee è possibile ridurre la

distanza su alcuni modelli come specificato nel catalogo generale. Se le istruzioni del piano di

cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Nella versione aspirante il tubo di uscita dei fumi deve avere un diametro non inferire a quello

del raccordo della cappa.

Nei tratti orizzontali il tubo deve avere una leggera inclinazione (10% circa) verso l’alto per

convogliare l’aria all’esterno dell’ambiente.

Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima indispensabile.

Rispettare le norme vigenti sullo scarico dell’aria all’esterno.

In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a

gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui avviene

l’aspirazione dei fumi, secondo le norme vigenti.

Istruzioni di montaggio: vedi sez. “O” del presente manuale.

ALLACCIAMENTO ELETTRICO D

(parte riservata solo a persone qualificate per l’allacciamento)

Prima di effettuare qualsiasi operazione all’interno della cappa scollegare l’apparecchio

dalla rete elettrica.

Assicurarsi che non vengano scollegati o tagliati fili elettrici all’interno della cappa; nel ca-

so si verifichino tali situazioni contattare il centro assistenza più vicino. Per l’allacciamento

elettrico rivolgersi a personale qualificato.

Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.

Controllare che la valvola limitatrice e l’impianto elettrico possano sopportare il carico dell’ap-

parecchio (vedere targhetta caratteristiche tecniche al punto B). Alcuni tipi di apparecchi

possono essere dotati di cavo senza spina; in questo caso, la spina da utilizzare deve essere

dei tipo “normalizzato” tenendo conto che:

- il filo giallo-verde deve essere utilizzato per la messa a terra,

- il filo blu deve essere utilizzato per il neutro,

- il filo marrone deve essere utilizzato per la fase, il cavo non deve entrare in contatto con

parti calde aventi temperature superiori a 70 °C.

- montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata

Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispo-

sitivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che

consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, le

istruzioni devono indicare che tali dispositivi di disconnessione devono essere previsti nella

rete di alimentazione conformemente alle regole di installazione.

Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.

Prima di collegare l’apparecchio alla rete elettrica, controllare che:

- la tensione d’alimentazione corrisponda a quella indicata dalla targhetta caratteristiche

- la presa di terra sia corretta e funzionale.

- l’impianto di alimentazione sia munito di efficace collegamento di terra secondo le norme

- la presa o l’interruttore omnipolare usati siano facilmente raggiungibili con l’apparecchiatu-

La casa costruttrice declina ogni responsabilità nel caso le norme di sicurezza non vengano

E CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA (aspirante)

In questa versione i fumi e i vapori della cucina vengono convogliati verso l’esterno attraverso

Il convogliatore di scarico che sporge sulla parte superiore della cappa deve essere collegato

con un tubo che conduce i fumi e i vapori in una uscita esterna.

In questa versione vanno tolti i filtri al carbone attivo se esistenti; per l’estrazione vedere

istruzioni al punto F. Quando la cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi che impiegano gas o altri combustibili, il locale deve disporre di sufficiente venti-

lazione secondo le norme vigenti.

Deviazione per la Germania:

Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica

sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4

Pa (4 x 10-5 bar).15

F CAPPA IN VERSIONE A RICICLO INTERNO

In questa versione l’aria passa attraverso i filtri di carbone attivo per essere purificata e viene

riciclata nell’ambiente cucina. Per il montaggio vedi sez. H.

Premendo il tasto si riduce la velocità del motore.

La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.

Premendo il tasto si incrementa la velocità del motore.

La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.

(Nella versione a 4 velocità il tasto + presenta una luce intermittente. La 4° velocità o inten-

siva è temporizzata e dopo circa 7 minuti il motore passa automaticamente in 3° velocità).

Funzione: accensione e spegnimento motore cappa.

La funzione velocità desiderata permette di avviare il motore con l’ultima velocità selezio-

nata prima del precedente spegnimento.

Optional: versione con radiocomando (disponibile solo su alcune versioni).

AVVERTENZE (versione con radiocomando):

Posizionare l’apparecchio lontano da sorgenti di onde elettromagnetiche che potrebbero

interferire con l’elettronica della cappa

Distanza massima di funzionamento 5 metri. Tale distanza può variare in difetto in funzione

delle interferenze elettromagnetiche di altri apparecchi.

Pulsante luce del telecomando: on/off luce.

Pulsante – e + decremento/incremento velocità (per avviare il motore premere indifferen-

temente tasto + o in tasto -.

Pulsante timer: vedi istruzione sottostante.

Pulsante timer e saturazione filtri

• Questa funzione permette lo spegnimento automatico della cappa dopo 15 minuti di

funzionamento alla velocità precedentemente impostata (pulsante con luce intermittente).

• Dopo circa 30 ore di funzionamento il pulsante propone il lavaggio dei filtri metallici (pul-

sante illuminato di rosso). Per disattivare l’allarme premere il pulsante timer per qualche

secondo fino allo spegnimento della luce rossa. Successivamente spegnere la cappa e

riaccenderla per verificare l’annullamento dell’allarme.

1: Timer/Allarme filtri

La luce fissa ROSSA sta ad indicare l’allarme filtro grassi attivato (dopo 30 ore), per disat-

tivare questo allarme ed azzerare i contatori tenere premuto il tasto per 3 secondi.

Luce ROSSA lampeggiante sta ad indicare che la funzione timer è attiva. Tale funzione è

attivabile solo se alla pressione del tasto (prolungata o meno) il motore è già attivo ad una

velocità qualsiasi. Tale funzione determina l’autospegnimento della cappa dopo 7 minuti.

Con la funzione Timer attiva, la cappa può essere in ogni caso spenta dall’utente e la fun-

zione verrà disattivata. La funzione Timer rimane associata ad una velocità. Il cambio della

velocità, con la funzione timer attiva, implica la disattivazione di quest’ultima.

Nella situazione di LED spento, la pressione non prolungata del tasto implica l’accensione

della cappa al la 1° velocità e l’accensione del relativo LED. La funzione si attiverà al rila-

Nella situazione di LED spento ed un’altra velocità attiva, la pressione del tasto implica la

selezione della 1° velocità, l’accensione del relativo LED e lo spegnimento del LED asso-

ciato alla velocità precedentemente selezionata.

A LED accesso la pressione del tasto implica lo spegnimento del LED e del MOTORE.

A LED spento la pressione prolungata (almeno 3sec) del tasto implica l’attivazione della

funzione ricircolo. Durante la funzione ricircolo (della durata 24 ore), il LED lampeggia.

Dall’attivazione di tale funzione, la cappa resta accesa per 1 ora alla 1° velocità, poi si

ferma per 3 ore e si riattiva per un’altra ora. Tali cicli vengono ripetuti fino al timeout.

Con questa funzione attivata non si possono selezionare le altre velocità. Per Togliere

questa funzione, tenere premuto per almeno 3 secondi il tasto 2.

Nella situazione di LED spento ed un’altra velocità attiva, la pressione del tasto (pro-

lungata o meno) implica la selezione della 2° velocità, l’accensione del relativo LED e lo

spegnimento del LED associato alla velocità precedentemente selezionata.

Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasto non ha

A LED accesso la pressione del tasto3 non ha effetti.

Per spegnere la cappa occorre selezionare prima la 1° velocità, poi premere nuovamente

Nella situazione di LED spento ed un’altra velocità attiva, l a pressione del tasto (pro-

lungata o meno) implica la selezione della 3° velocità, l’accensione del relativo LED e lo

spegnimento del LED associato alla velocità precedentemente selezionata.

Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasto non ha

A LED accesso la pressione del tasto4 non ha effetti.

Per spegnere la cappa occorre selezionare prima la 1° velocità, poi premere nuovamente

Nella situazione di LED spento ed un’altra velocità attiva, la pressione(prolungata o meno)

del tasto implica la selezione della 4° velocità, l’accensione del relativo LED e lo spegni-

mento del LED associato alla velocità precedentemente selezionata.

Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasto non ha

A LED accesso la pressione del tasto5 non ha effetti.

La quarta velocità deve restare accesa per massimo 7 minuti, dopo di che si deve ritor-17 nare alla terza. Per spegnere la cappa occorre selezionare prima la 1° velocità, poi premere nuovamente tale tasto.6: Luce - Remote Binding Luce: La pressione breve del tasto T6 accende e spegne la luce. Il tasto T6 si illumina se la luce è accesa. Remote Binding (opzionale): Con motore e luce spenta, la pressione lunga del tasto T6 atti-va la modalità di associazione del telecomando. Il Tasto T6 lampeggia per un massimo di 10 secondi. Durante il lampeggio deve essere premuto almeno un tasto del radiocomando. La funzione si disattiva allo scadere dei 10 secondi o prima se viene rilevato un telecomando compatibile. Gestione della pressione dei tasti: Pressione prolungata = dito presente sul tasto per almeno 3 secondi, la funzione si attiva durante la pressione. Pressione non prolungata = dito presente sul tasto per meno di 3 secondi, la funzione di attiva al rilascio. Radiocomando (opzionale): Posizionare l’apparecchio lontano da sorgenti di onde elettro-magnetiche che potrebbero interferire con l’elettronica della cappa. Distanza massima di funzionamento 4 metri. Tale distanza può variare in difetto in funzio-ne delle interferenze elettromagnetiche di altri apparecchi.Funz. Radiocom. DESCRIZIONETasto LuceLa pressione del tasto Luce accende/spegne la luceTasto ‘ - ‘La pressione del tasto ‘-’ decrementa la velocità del motore. Se si è in 1° velocità, la pressione del tasto ‘-’ spegne il motoreTasto ‘ + ‘Se il motore è spento, la pressione del tasto ‘+’ attiva il motore alla 1° velocità. Se il motore è in funzione, la pressione del tasto ‘+’ incrementa la velocità fino alla massima.Tasto TimerSe il motore è attivo, la pressione del tasto timer attiva/disattiva la funzione timerCambio Codice (solo in caso di malfunzionamen- to) Premere il tasto “Luce” insieme al tasto “Timer” del radiocomando fino a che il led blu non inizia a lampeggiare lentamente. Se entro 5 secondi si preme il tasto “-” del radiocomando viene generato e memorizzato il nuovo codice. La memoriz-zazione viene confermata da 3 lampeggi brevi del led.Per ritornare al codice di default bisogna premere il tasto “-” insieme al tasto “+” del radiocomando per più di 5 secondi. La memorizzazione del codice di default viene segnalata con 3 brevi lampeggi del led.Ogni volta che viene generato un nuovo codice o impostato il codice di default nel telecomando, bisogna eseguire anche la procedura Remote Binding (Tasto Luce della pulsantiera) descritta precedentemente.

FILTRI ISTRUZIONI PER L’ESTRAZIONE E LA SOSTITUZIONE H

1. FILTRI METALLICI Per l’estrazione del filtro metallico antigrasso è sufficiente agire sulla apposita maniglia del filtro. Nelle cappe con aspirazione perimetrale (horizon nrs, lumina nrs, vela nrs) rimuo-vere il pannello in acciaio come indicato nella fig. H3 e poi procedere con l’estrazione dei filtri metallici.Italiano2. FILTRI AL CARBONE ATTIVO Per il montaggio o la sostituzione dei filtri al carbone attivo vedi le istruzioni contenute nel kit opzionale filtri carbone dedicati per ciascun modello. Cappa plane nrs: codice filtro kacl.921 Cappa horizon nrs 1 motore, lumina nrs: codice filtro 101078900 (2 per cappa)

Cappa horizon nrs 2 motori: codice filtro 101078900 (4 per cappa) Cappa vela nrs: codice filtro 101078900 (1 per cappa) Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore.SOLO PER ITALIA: Scaricare l’apposito modulo ordine filtro sul sito: www.falmec.com (acce-dere sul menù a tendina assistenza).

ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE I

1. FARETTO Per sostituire la lampada del “Square halogen light”:a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica.b) Aprire completamente il pannello fino ad un angolo di 90° (vedi figura) premendo su PUSH c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4).d) Richiudere i pannello. Se il pannello non si richiude correttamente ripetere l’operazione al punto b.Square halogen light 2. LAMPADA FLUORESCENTE Sostituzione del tubo fluorescente:a) Scollegare l’apparecchio dalla rete di alimentazione;b) Rimuovere l’eventuale pannello in acciaio svitando le viti di fissaggio;c) Togliere il tubo fluorescente ruotandolo di 90° e sostituirlo con uno di analoghe caratteri-stiche (8W-13W-21W-28W a seconda del modello);d) Ricollegare l’apparecchio alla rete di alimentazione. 3. FARETTO LED In questo caso la cappa è dotata di illuminazione di faretti led ad alta efficienza, basso consumo e durata molto elevata in condizioni di normale utilizzo.

MANUTENZIONE E PULIZIA L Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si accumulino grassi che sono pericolosi per la facilità di incendio. 1. FILTRI ANTIGRASSO METALLICI Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di 18lavarli ogni mese in acqua calda e detersivo evitando di piegarli. Attendere che siano ben

asciutti prima di rimontarli.

Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda costante fre-

quenza nell’operazione.

2. FILTRI AL CARBONE ATTIVO Hanno la funzione di trattenere gli odori presenti nel flusso d’aria che li attraversa. L’aria

depurata per successivi passaggi attraverso i filtri viene re-introdotta nell’ambiente

cucina. I filtri al carbone attivo della cappa possono essere riattivati lavandoli in lava-

stoviglie con un normale detergente ad una temperatura di max. 65 °C e possibilmente

da soli. Dopo il lavaggio riattivare il filtro in un forno ad una temperatura di 100°C per

30 minuti. La massima durata del filtro con una accettabile efficienza è di 2/3 anni con

massimo 10 lavaggi per anno.

3. PULIZIA ESTERNA Si raccomanda di pulire le superfici esterne delle cappe almeno ogni 15 giorni per evitare

che le sostanze oleose o grasse possano intaccare le superfici in acciaio.

La pulizia della cappa va eseguita usando un panno umido con detersivo liquido neutro o

con alcool denaturato.

Nel caso di materiale con trattamento antimpronta (Fasteel) eseguire la pulizia solo con

acqua e sapone neutro utilizzando un panno morbido avendo cura di risciacquare e

asciugare accuratamente. Non si devono utilizzare prodotti contenenti sostanza abrasive,

panni con superfici ruvide o panni comunemente in commercio per la pulizia dell’acciaio.

L’utilizzo di sostanze abrasive e panni ruvidi danneggerà irreparabilmente il trattamento

superficiale dell’acciaio.

Conseguenza diretta del non rispetto di tali avvertenze sarà il deterioramento irreversibile

della superficie dell’acciaio.

Tali avvertenze dovranno essere conservate insieme al libretto istruzioni della cappa. Il

produttore declina ogni responsabilità qualora non vengano rispettate tali istruzioni.

É vietata la pulizia di parti elettriche o parti relative al moto re all’interno della cappa, con

Non usare prodotti contenenti abrasivi. Effettuare tutte queste operazioni scollegando

preven tivamente l’apparecchio dalla rete elettrica.

GARANZIA M La sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate

per esteso sull’ulti ma pagina di copertina di questo libretto.

La casa costruttrice non risponde delle possibili ine sattezze, imputabili ad errori di stampa

o di trascrizio ne, contenute nel presente libretto. Si riserva di appor tare ai propri prodotti

quelle modifiche che ritenesse necessarie o utili, anche nell’interesse dell’utenza, senza

pregiudicare le caratteristiche essenziali di fun zionalità e di sicurezza.

ISTRUZIONI MONTAGGIO CAPPE N AVVERTENZA: L’installazione di viti o dispositivi di fissaggio non in conformità con le presenti

istruzioni può comportare pericolo di folgorazione.

CAPPE PARETE HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS Fase 1

1) Appoggiare alla parete la barra di sostegno (S) ad un’altezza H dal piano cottura determi-

nata dalla somma delle quote: X + Y + 512 mm.

2) Controllare con una bolla di livello l’allineamento orizzontale;

3) segnare alle estremità della barra di sostegno 2 punti di foratura.

4) Forare, inserire n° 2 tasselli ad espansione ø 8mm e fissare la barra di sostegno (S) con le

1) Agganciare la cappa alla barra di sostegno (S).

2) Regolare l’allineamento della cappa tramite le viti delle attaccaglie.

La vite superiore (B) regola la distanza dalla parete, quella inferiore (C) lo scorrimento verticale.

3) Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla

parete con un tassello ad espansione e relativa vite (V2) utilizzando gli appositi fori presenti sul

- Nel caso di versione aspirante collegare il raccordo di uscita del ventilatore allo scarico ester-

no (F) seguendo le indicazioni della fig.C.

1) Misurare la quota X come indicato in fig.C part.1.

2) Tagliare il tubo NRS (A) secondo le indicazione della fig.C part.2.

3) Tagliare la curva NRS (B) secondo le indicazioni della fig.C part.3 in modo che il tubo di evacua-

zione (A) sia installato in pozione perfettamente verticale.

1-2-3-4) Fissare la flangia (C) in corrispondenza del foro di scarico (F) tramite le 3 viti V3.

1) Inserire accuratamente il tubo (A) nel raccordo motore (D);

2) fissare il tubo (A) al corpo cappa con le 3 viti (V4).

3) Inserire la curva (B) sul tubo (A) e sulla flangia (C).

4) Bloccare la curva (B) al tubo (A) mediante una fascetta e piegare le alette della flangia (C)

come indicato in figura.

- Eseguire il collegamento elettrico solo dopo aver disinserito l’alimentazione elettrica della

1) Inserire la prolunga (H) nel camino (G).

2) Fissare l’assieme (G+H) al corpo cappa mediante le viti (V5).

3) Fare scorrere la prolunga (H) fino a raggiungere l’altezza desiderata.

4) Appoggiare alla parete la staffa (L), controllare con una bolla di livello l’allineamento orizzonta-

le e segnare alle estremità n°2 punti di foratura.

5) Forare, inserire n° 2 tasselli ad espansione ø 4mm e fissare la staffa (L) con le relative viti (V6).

6) Avvitare con 2 viti (V7) la prolunga (H) alla staffa (L).

- Alimentare elettricamente la cappa rispettando le norme vigenti (vedi sezione D del libretto).

CAPPE ISOLA HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS Fase 1

- Individuare l’altezza H dal piano cottura determinata dalla somma delle quote: X + Y + H1

- Seguendo le indicazioni della sez. H1, rimuovere il pannello aspirazione perimetrale (AP) (se

presente) e i filtri metallici . Soltanto nel caso della cappa Lumina NRS Isola, rimuovere anche

il pannello (PN) anteriore.

- Scollegare il connettore maschio (CO) dal corrispondente connettore femmina fissato sul cor-

- Allentare le 4 viti che trattengono la camera motore NRS (CM);

- traslare lateralmente la camera motore NRS (CM) in modo che le 4 viti siano posizionate in

corrispondenza del foro anziché dell’asola;

- sollevare la camera motore (CM) verso l’alto per rimuoverla dal corpo cappa.

- Fissare l’elemento (TI) alla camera motore NRS (CM) mediante 7 viti (V1).

- Fissare il traliccio superiore (TS) al soffitto utilizzando 4 tasselli da Ø 8 e relative viti (V2).

- Misurare la quota “Z” come indicato in figura F1.

- Tagliare il tubo NRS (A) e la curva NRS (B) secondo le indicazione della figura F1 parte 2, in

modo che il tubo di evacuazione (A) sia installato in posizione perfettamente verticale. Fissare

la curva NRS (B) sul tubo NRS (A) mediante una fascetta e collegare il tutto in modo provvisorio

sul tubo di evacuazione (F) predisposto sul controsoffitto o sul solaio.

- Far scorrere l’assieme (CM+TI) sul traliccio (TS) fino ad ottenere l’altezza desiderata (H1) (ve-

- Bloccare i componenti (CM+TI e TS) con 8 viti autofilettanti (V3).

- Inserire accuratamente il tubo NRS (A) nel raccordo motore (D) della camera motore (CM) e

bloccarlo con 3 viti (V7).

- Fissare gli elementi supporto prolunga (SP) al traliccio (TS) nel caso di controsoffitto o alla

camera motore (CM) nel caso non venga utilizzato il traliccio (TS).

- Infilare il camino (G) sulla prolunga (H) e bloccarli tra loro con nastro adesivo di carta.

- Inserire l’assieme camino-prolunga (G+H) nel corpo motore (CM).

- Fissare l’assieme camino-prolunga (G+H) agli elementi supporto prolunga (SP) o sul traliccio

superiore TS tramite le 4 viti metriche M4 (V5) senza avvitarle completamente.

- Alzare il corpo cappa in modo che i suoi fori inferiori siano centrati sulle 4 viti metriche M5 della

camera motore (CM). Traslare lateralmente la camera motore (CM) in modo che le viti metriche

si posizionino nelle asole, poi serrarle definitivamente.

- Togliere lo scotch di carta, svitare le 4 viti metriche M4 (V5) avvitate precedentemente agli ele-

menti supporto prolunga (SP) e far scorrere verso il basso l’assieme camino-prolunga (G+H).

- Effettuare i seguenti collegamenti:

SCARICO -> tubo + curva NRS (A+B) al tubo di scarico (F). Nel caso di versione filtrante (vedi

sez. F) lo scarico dell’aria deve essere indirizzato verso le asole della prolunga.

ELETTRICO (solo dopo aver disinserito l’alimentazione elettrica).

- Fissare nuovamente la prolunga (H) agli elementi supporto prolunga (SP) tramite le 4 viti metri-

- Fare scorrere verso il basso il camino (G) e fissarlo al coropo cappa tramite le viti autofilettanti

- Ricollegare il connettore maschio (CO) al corrispondente connettore femmina fissato nel corpo

- Seguendo le indicazioni della sezione H1, rimontare i filtri metallici e l’eventuale pannello aspi-

razione perimetrale (AP). Nel caso della cappa Lumina NRS isola rimontare anche il pannello

- Alimentare elettricamente la cappa rispettando le norme vigenti (vedi sezione D del libretto).

Decreto Legislativo del 30/06/2003 n. 196 - art. 7

Codice in materia di protezione dei dati personali.

1. L’interessato ha diritto di ottenere la conferma dell’esistenza o meno di dati personali che lo riguardano, anche se non ancora registrati, e

la loro comunicazione in forma intelleggibile.

2. L’interessato ha diritto di ottenere l’indicazione:

a) dell’origine dei dati personali;

b) delle finalità e modalità del trattamento;

c) della logica applicata in caso di trattamento effettuato con l’ausilio di strumenti elettronici;

d) degli estremi identificativi del titolare, dei responsabili e del rappresentante designato ai sensi dell’articolo 5, comma 2;

e) dei soggetti o delle categorie di soggetti ai quali i dati personali possono essere comunicati o che possono venirne a conoscenza in

qualità di rappresentante designato nel territorio dello Stato, di responsabili o incaricati.

3. L’interessato ha diritto di ottenere:

a) l’aggiornamento, la rettificazione ovvero, quando vi ha interesse, l’integrazione dei dati;

b) la cancellazione, la trasformazione in forma anonima o il blocco dei dati trattati in violazione di legge, compresi quelli di cui non è neces-

saria la conservazione in relazione agli scopi per i quali i dati sono stati raccolti o successivamente trattati;

c) l’attestazione che le operazioni di cui alle lettere a) e b) sono state portate a conoscenza, anche per quanto riguarda il loro contenuto

, di coloro ai quali i dati sono stati comunicati o diffusi, eccettuato il caso in cui tale adempimento si rileva impossibile o comporta un

impiego di mezzi manifestamente sproporzionato rispetto al diritto tutelato.

4. L’interessato ha diritto di opporsi, in tutto o in parte:

a) per motivi legittimi al trattamento dei dati personali che lo riguardano, ancorché pertinenti allo scopo della, raccolta;

b) al trattamento di dati personali che lo riguardano a fini di invio di materiale pubblicitario o di vendita diretta o per il compimento di ricer-

che di mercato o di comunicazione commerciale.Condizioni di garanzia

1) L’apparecchio è garantito dalla Casa costruttrice Falmec S.p.A (www.falmec.com) per un periodo di 24

mesi dalla data del suo acquisto comprovata da ricevuta fiscale o altro documento reso fiscalmente obbli-

2) La garanzia sarà prestata con la sostituzione o riparazione gratuita delle parti che risultino difettose.

3) Non sono coperte dalla presente garanzia tutte le parti che dovessero risultare difettose a causa di uso

improprio dell’apparecchio, di negligenza o trascuratezza nell’uso (mancata osservanza delle istruzioni per

il funzionamento dell’apparecchio), di errata installazione o manutenzione, di manutenzioni operate da per-

sonale non autorizzato, di danni da trasporto, ovvero di circostanze che, comunque, non possono riferirsi

a difetti di funzionamento dell’apparecchio o comunque direttamente imputabili alla Casa costruttrice. Si

precisa inoltre che non rientrano nelle prestazioni in garanzia gli interventi inerenti l’installazione e l’allac-

ciamento agli impianti di alimentazione.

4) Vengono peraltro esclusi dalla presente garanzia i componenti dell’apparecchio soggetti ad usura, quali:

lampadine di varie tipologie, filtri metallici, filtri carbone, ecc.

5) La Casa costruttrice declina ogni responsabilità per eventuali danni che possono, direttamente o indiret-

tamente, essere causati a persone, cose ed animali domestici in conseguenza alla mancanza di tutte le

prescrizioni indicate nell’apposito libretto istruzioni e concernenti, specialmente, le avvertenze in tema di

installazione, uso e manutenzione dell’apparecchio.

6) Trascorsi i 24 mesi, l’apparecchio non è più coperto da garanzia e l’assistenza verrà prestata addebitando

le parti sostituite, le spese di manodopera e di trasporto dei personale e dei materiali, secondo le tariffe

vigenti in possesso dei personale dei Servizio Assistenza Tecnica autorizzato dalla Casa costruttrice. In

presenza di un intervento effettuato presso un Centro Assistenza Tecnica autorizzato, l’apparecchio dovrà

esservi recapitato a spese e rischio dell’utente.

7) La presente garanzia è valida per la fornitura ed installazione dell’apparecchio avvenuta nel solo territorio

Informativa ai sensi dell’art. 13 dei D. Lgs. n. 196/2003

La scrivente Società informa che per l’instaurazione e l’esecuzione dei rapporti contrattuali si rende necessaria

l’acquisizione dei dati anagrafici e fiscali a voi relativi, dati qualificati come personali dalla legge. Con riferimen-

to a tali dati vi informiamo che:

- i dati vengono trattati in relazione alle esigenze contrattuali ed ai conseguenti adempimenti degli obblighi

legali e contrattuali dalle stesse derivanti nonché per conseguire una efficace gestione dei rapporti commer-

ciali, anche per la gestione del credito;

- i dati verranno trattati anche per scopi statistici e rilevazione soddisfazione del cliente nonché per l’invio di

materiali pubblicitari e promozionali dei nostri prodotti;

- i dati verranno trattati in forma scritta e/o su supporto magnetico, elettronico o telematico;

- il conferimento degli stessi è obbligatorio per tutto quanto viene richiesto dagli obblighi legali e contrattuali e

pertanto l’eventuale rifiuto a fornirli o al successivo trattamento potrà determinare l’impossibilità della scri-

vente a dar corso ai rapporti contrattuali medesimi;

- il mancato conferimento, invece, di tutti i dati che non siano riconducibili ad obblighi legali o contrattuali verrà

valutato di volta in volta dalla scrivente e determinerà le conseguenti decisioni rapportate all’importanza dei

dati richiesti rispetto alla gestione del rapporto commerciale;

- ferme restando le comunicazioni e diffusioni effettuate in esecuzione di obblighi di legge, i dati potranno

essere comunicati in Italia:

- nostra rete di agenti

- centri di assistenza

- distributori autorizzati

- i dati verranno trattati per tutta la durata dei rapporti contrattuali instaurati e anche successivamente per

l’espletamento di tutti gli adempimenti di legge nonché per future finalità commerciali;

- relativamente ai dati medesimi potete esercitare i diritti previsti dall’art. 7 del d. lgs.vo n. 196/2003 (di cui viene

allegata copia) nei limiti ed alle condizioni previste dagli articolo 8, 9 e 10 del citato decreto legislativo;

- titolare del trattamento dei dati è Falmec s.p.a. - Via dell’Artigianato, 42 - Vittorio Veneto (TV).

Il titolare del trattamento

Falmec S.p.A.IMPORTANTE!

La presente garanzia è valida solo per l’Italia (Guarantee conditions are valid only for

Questo certificato di garanzia non deve essere spedito, ma conservato con la rice-

vuta fiscale, o altro documento reso fiscalmente obbligatorio, che comprovi la data

d’acquisto della cappa.

In caso necessiti intervenire per anomalie di funzionamento, si prega di telefonare

alla ditta Falmec indicando i codici sotto riportati, la quale Vi farà pervenire un tec-

nico per la riparazione (vedere condizioni di garanzia all’interno).

CERTIFICATO DI GARANZIA (da conservare)Modello e codice: È assolutamente necessario indicare il numero di codice della cappa, ri-

portato sulla targhetta dei dati tecnici posta all’interno dell’apparecchio

e il codice motore riportato sulla targhetta del motore. Questo apparecchio viene garantito per 2 anni dalla data di acquisto contro difetti di materiale e/o di fabbricazione.Questo certifi cato è valido e operante solo se conservato assieme alla ricevuta fi scale o altro documento reso fi scalmente obbligatorio.Rivenditore:Città:Data d’acquisto: FALMEC S.p.A.

31029 VITTORIO VENETO (Treviso) - ITALY Zona Industriale - Via dell’Artigianato, 42 - Tel. 0438 5025 r.a. - Fax 0438 501 531
