РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Charly Stand K STADLER FORM

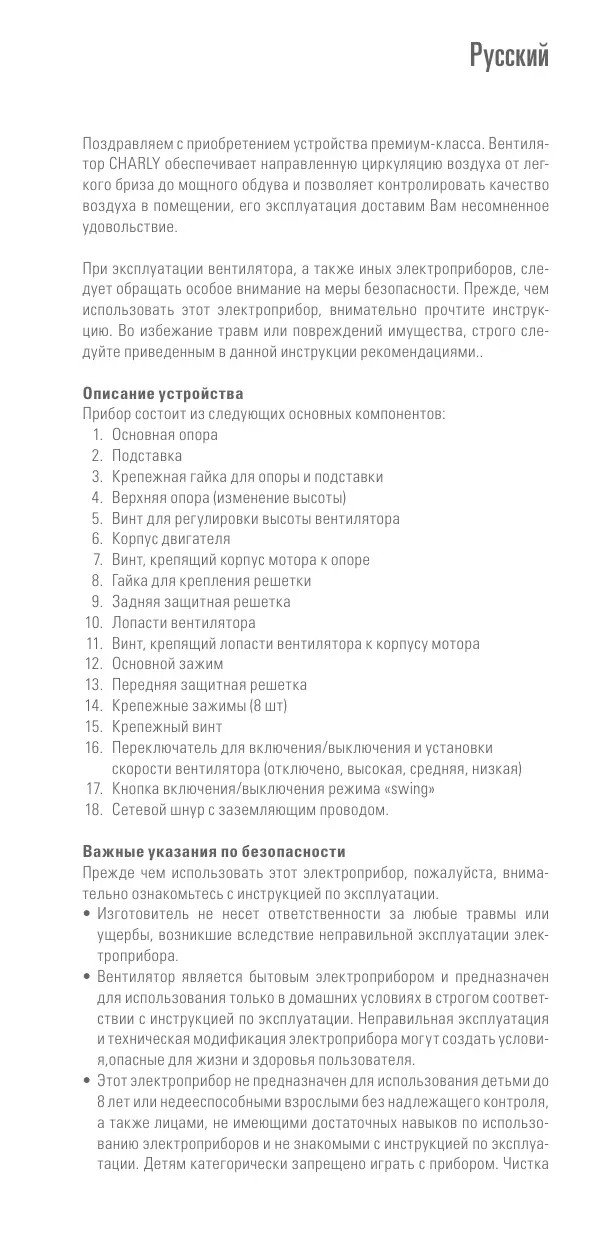

Поздравляем с приобретением устройства премиум-класса. Вентилятор CHARLY обеспечивает направленную циркуляцию воздуха от легкого бриза до мощного обдува и позволяет контролировать качество воздуха в помещении, его эксплуатация доставим Вам несомненное удовольствие. При эксплуатации вентилятора, а также иных электроприборов, следует обращать особое внимание на меры безопасности. Прежде, чем использовать этот электроприбор, внимательно прочтите инструкцию. Во избежание травм или повреждений имущества, строго следуйте приведенным в данной инструкции рекомендациями.. Описание устройства Прибор состоит из следующих основных компонентов:

3. Крепежная гайка для опоры и подставки

4. Верхняя опора (изменение высоты)

5. Винт для регулировки высоты вентилятора

7. Винт, крепящий корпус мотора к опоре

8. Гайка для крепления решетки

9. Задняя защитная решетка

10. Лопасти вентилятора

11. Винт, крепящий лопасти вентилятора к корпусу мотора

13. Передняя защитная решетка

14. Крепежные зажимы (8 шт)

16. Переключатель для включения/выключения и установки

скорости вентилятора (отключено, высокая, средняя, низкая)

17. Кнопка включения/выключения режима «swing»

18. Сетевой шнур с заземляющим проводом.

Важные указания по безопасности Прежде чем использовать этот электроприбор, пожалуйста, внимательно ознакомьтесь с инструкцией по эксплуатации.

• • Изготовитель не несет ответственности за любые травмы или ущербы, возникшие вследствие неправильной эксплуатации электроприбора.
• • Вентилятор является бытовым электроприбором и предназначен для использования только в домашних условиях в строгом соответствии с инструкцией по эксплуатации. Неправильная эксплуатация и техническая модификация электроприбора могут создать условия,опасные для жизни и здоровья пользователя.
• • Этот электроприбор не предназначен для использования детьми до 8 лет или недееспособными взрослыми без надлежащего контроля, а также лицами, не имеющими достаточных навыков по использованию электроприборов и не знакомыми с инструкцией по эксплуатации. Детям категорически запрещено играть с прибором. Чистка и установка прибора может производиться детьми исключительно под присмотром взрослых.
• • Не оставляйте упаковку вентилятора в зоне доступа детей.
• • Перед подключением прибора к сети проверьте состояние прибора и всех это компонент. Убедитесь, что комплектация прибора полная.
• • Соберите прибор согласно инструкции. Следуйте точно инструкции и убедитесь, что все крепления надежно затянуты во избежание и не представляют угрозы.
• • Не вставляйте посторонние предметы в решетку вентилятора. Не накрывайте прибор во время работы.
• • Перед чисткой прибора всегда отключайте его от сети.
• • Перед подключением вентилятора к электросети удостоверьтесь в том, что напряжение электросети соответствует напряжению, паспортизированному для данного электроприбора.
• • Не используйте поврежденные удлинители для подключения прибора к сети.
• • Не прокладывайте шнур вдоль острых углов и закрепите его так, чтобы не было возможности о него споткнуться.
• • Никогда не прикасайтесь к вилке и шнуру питания влажными руками.
• • Не используйте прибор в непосредственной близости к ванной, душу, бассейну (минимальное расстояние – 3 м). Разместите прибор так, чтобы человек, лежащий в ванной, не смог дотянуться до

• • Не устанавливайте обогреватель рядом с источниками тепла. Не допускайте, чтобы сетевой шнур касался горячих поверхностей любых нагревательных приборов(плита, открытый источник огня, утюг и т.п.), не допускайте контакта сетевого шнура с маслянистыми веществами.
• • Не используйте вентилятор на неровной или мягкой поверхности. Обеспечьте ему максимально стабильное положение. И в процессе эксплуатации убедитесь, что никто не может споткнуться о шнур вентилятора.
• • Вентилятор воздуха не является брызгонепроницаемым
• • Не эксплуатируйте вентилятор воздуха вне помещений.
• • Не храните вентилятор на улице.
• • Для хранения упакуйте прибор в коробку и храните в сухом помещении, в местах, недоступных для детей.
• • В случаях повреждения сетевого шнура он должен быть заменен авторизированным сервисным центром либо квалицифированным специалистом.
• • Перед проведением технического обслуживания, чистки, а также после каждого использования, выключите прибор и отсоедините его от сети.
• • Ремонт прибора может быть выполнен только авторизированным сервисным центром либо квалицифированным специалистом. Сборка (стр. 2 и 3) Внимание: перед включение прибора убедитесь, что все болты и гайки вентилятора надёжно затянуты. Только после этого можно подключить вентилятор к сети. A. Извлеките крепежную гайку (3) из основной опоры (1). Вставьте основную опору (1) в подставку (2) и зафиксируйте конструкцию в нужном положении гайкой (3). B. При помощи винта (5) отрегулируйте высоту верхней опоры (4) вентилятора. Остабьте винт и установите необходимую высоту вентилятора, а затем снова затяните его. C. Ослабьте винт (7) на верхней опоре (4). Прикрепите к опоре (4) корпус двигателя (6) винтом (7). D. Открутите гайку (8) от корпуса мотора (6) и прикрепите заднюю защитную решетку (9) к корпусу мотора (6) гайкой (8). Убедитесь, что ручка для носки на задней части решетки находится вверху. Закрутите гайку (8) обратно, чтобы зафиксировать положение защитной решетки (9). E. Закрепите лопасти вентилятора (10) на корпусе двигателя (6) крепежными винтами (11) и затяните соединения, закрепив при этом лопасти (10). F. Найдите основной зажим (12) на передней защитной решетке (13) вентилятора. Соедините заднюю (9) и переднюю (13) части решетки, расположив переднюю часть таким образом, чтобы основной зажим (12) находился вверху. Скрепите решетки (8) зажимами (14). Еще раз проверьте, что все крепежи (14) надежно зафиксированы. G. Дополнительно закрепите решетки (9, 13) крепежным винтом (15). Эксплуатация 1. Установите вентилятор на сухую, ровную и устойчивую поверхность. Подключите вилку сетевого шнура (18) к розетке электросети.

2. Включите вентилятор с помощью переключателя (16) и установите

необходимую скорость (положения 1-3 – от легкого бриза до мощного воздушного потока).

3. Для включения режима «swing» нажмите кнопку (17).

4. Направление потока воздуха можно установить в 4 позициях ,

аккуратно перемещая корпус мотора (6) вверх и вниз. (повороты сопровождаются характерными щелчками). Обслуживание и чистка Перед обслуживанием и чисткой, а также после использования, отключите сетевой шнур (18) вентилятора от источника электропитания. Внимание: во избежание поражения электротоком никогда не погружайте вентилятор и сетевой шнур (18) в воду.

• • При необходимости вентилятор можно протереть влажной салфеткой, а затем вытереть насухо. Не допускайте попадания влаги в двигатель или блок регулировки скорости
• • Для чистки лопастей вентилятора открутите крепежный винт (15), откройте все крепежные зажимы (14) и аккуратно снимите переднюю защитную решетку (13). Теперь Вы можете протереть лопасти вентилятора (10) влажной салфеткой и вытереть насухо. Далее соберите вентилятор в обратном порядке, не забывая зафиксировать основной зажим (12) до защелкивания всех остальных зажимов (13) и закрутите винт (15). Ремонт и устранение неисправностей
• • В целях безопасности ремонт электроприбора должен осуществляться только квалифицированными специалистами авторизованного сервисного центра.
• • Гарантия не распространяется на неисправности, обусловленные неквалифицированным ремонтом, а также неправильной эксплуатацией электроприбора.
• • Запрещается использование неисправного электроприбора, а также при механических или иных повреждениях самого электроприбора, сетевого шнура или его вилки.
• • Никогда не разбирайте электроприбор самостоятельно, не вставляйте никакие посторонние предметы в отверстия в корпусе электроприбора. Позаботьтесь об окружающей среде! Не выбрасывайте неисправные электроприборы вместе с бытовыми отходами. Обратитесь для этих целей в специализированный пункт утилизации электроприборов. Адреса пунктов приема бытовых электроприборов на переработку Вы можете получить в муниципальных службах Вашего города. Неправильная утилизация электроприборов наносит непоправимый вред окружающей среде. При замене неисправного электроприбора на новый юридическую ответственность за утилизацию должен нести продавец. Спецификация Электропитание 230 В / 50 Гц 36–60 Вт 450 x 1300 x 400 мм (ширина х высота х глубина)

Площадь помещения до 50 м 2 Уровень шума < 56 dB (A) Соответствует европейским правилам безопасности CE / WEEE / RoHS / EAC Производитель сохраняет за собой право на внесение изменений в технические характеристики, комплектацию и конструкцию данной модели без предварительного уведомления. Электронную версию инструкции можно скачать на нашем сайте: www.stadlerform.ru Информация о сертификации Товар сертифицирован в соответствии с законом «О защите прав потребителей». Установленный производителем в соответствии с п.2 ст.5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 5 годам, при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применяемыми техническими стандартами. Гарантийный срок гарантийный срок составляет 12 месяцев с документально подтвержденной даты продажи Оборудования/Изделия Потребителю Продавцом. В случае отсутствия у Потребителя документов, подтверждающих дату покупки, гарантийный срок рассчитывается с даты изготовления. Дата изготовления Дата изготовления зашифрована в виде группы цифр в серийном номере, расположенном на корпусе прибора.
