BEDIENUNGSANLEITUNG Charly Stand K STADLER FORM

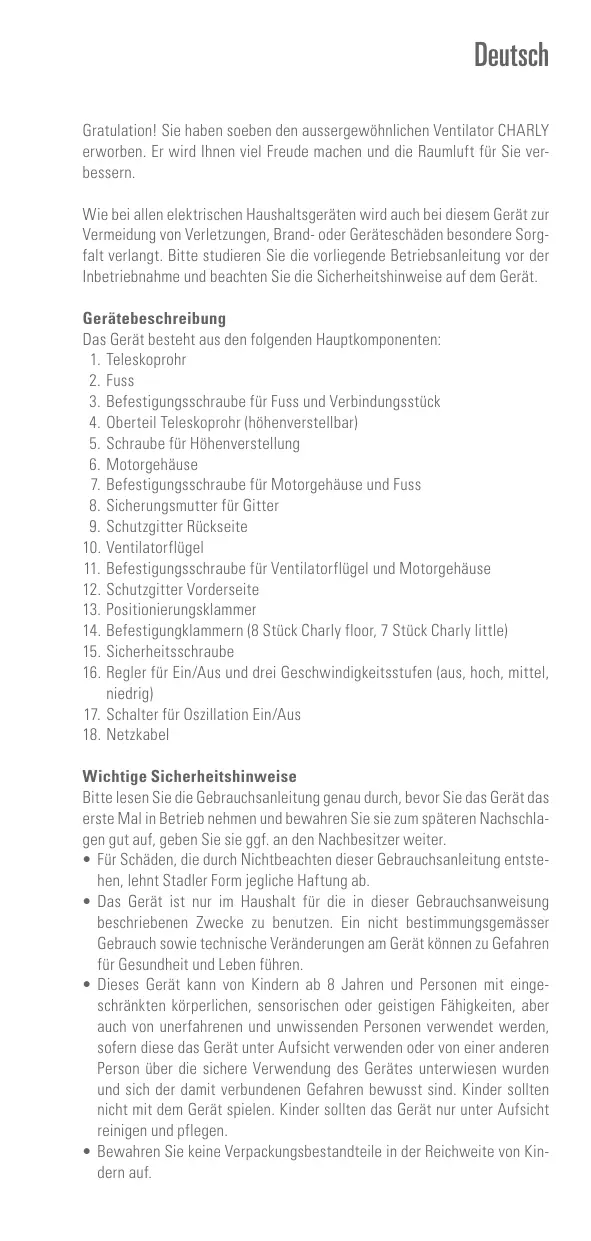

< 56 dB(A) CE / WEEE / RoHS / EAC All rights for any technical modifications are reserved Deutsch Gratulation! Sie haben soeben den aussergewöhnlichen Ventilator CHARLY erworben. Er wird Ihnen viel Freude machen und die Raumluft für Sie verbessern. Wie bei allen elektrischen Haushaltsgeräten wird auch bei diesem Gerät zur Vermeidung von Verletzungen, Brand- oder Geräteschäden besondere Sorgfalt verlangt. Bitte studieren Sie die vorliegende Betriebsanleitung vor der Inbetriebnahme und beachten Sie die Sicherheitshinweise auf dem Gerät. Gerätebeschreibung Das Gerät besteht aus den folgenden Hauptkomponenten:

3. Befestigungsschraube für Fuss und Verbindungsstück

4. Oberteil Teleskoprohr (höhenverstellbar)

5. Schraube für Höhenverstellung

7. Befestigungsschraube für Motorgehäuse und Fuss

8. Sicherungsmutter für Gitter

9. Schutzgitter Rückseite

10. Ventilatorflügel

11. Befestigungsschraube für Ventilatorflügel und Motorgehäuse

12. Schutzgitter Vorderseite

13. Positionierungsklammer

14. Befestigungklammern (8 Stück Charly floor, 7 Stück Charly little)

15. Sicherheitsschraube

16. Regler für Ein/Aus und drei Geschwindigkeitsstufen (aus, hoch, mittel,

17. Schalter für Oszillation Ein/Aus

Wichtige Sicherheitshinweise Bitte lesen Sie die Gebrauchsanleitung genau durch, bevor Sie das Gerät das erste Mal in Betrieb nehmen und bewahren Sie sie zum späteren Nachschlagen gut auf, geben Sie sie ggf. an den Nachbesitzer weiter.

• • Für Schäden, die durch Nichtbeachten dieser Gebrauchsanleitung entstehen, lehnt Stadler Form jegliche Haftung ab.
• • Das Gerät ist nur im Haushalt für die in dieser Gebrauchsanweisung beschriebenen Zwecke zu benutzen. Ein nicht bestimmungsgemässer Gebrauch sowie technische Veränderungen am Gerät können zu Gefahren für Gesundheit und Leben führen.
• • Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, aber auch von unerfahrenen und unwissenden Personen verwendet werden, sofern diese das Gerät unter Aufsicht verwenden oder von einer anderen Person über die sichere Verwendung des Gerätes unterwiesen wurden und sich der damit verbundenen Gefahren bewusst sind. Kinder sollten nicht mit dem Gerät spielen. Kinder sollten das Gerät nur unter Aufsicht reinigen und pflegen.
• • Bewahren Sie keine Verpackungsbestandteile in der Reichweite von Kindern auf.

• • Überprüfen Sie den Zustand des Geräts, nachdem Sie es aus der Verpackung genommen haben. Stellen Sie sicher, dass alle Bestandteile komplett und in einwandfreiem Zustand sind (siehe Gerätebeschreibung).
• • Montieren Sie das Gerät gemäss Montageanleitung. Folgen Sie exakt der Montageanleitung und stellen Sie sicher, dass alle Schrauben fest angezogen sind, um Schäden und Gefahren zu vermeiden.
• • Stecken Sie keine Gegenstände in das Gitter des Geräts. Das Gerät während des Betriebs nicht abdecken.
• • Stellen Sie sicher, dass das Netzkabel von der Steckdose getrennt ist, bevor Sie das Schutzgitter entfernen.
• • Schliessen Sie das Kabel nur an Wechselstrom an. Achten Sie auf die Spannungsangaben auf dem Gerät.
• • Keine beschädigten Verlängerungskabel verwenden.
• • Das Netzkabel nicht über scharfe Kanten ziehen oder einklemmen.
• • Den Stecker nie am Netzkabel oder mit nassen Händen aus der Steckdose ziehen.
• • Das Gerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen (Mindestabstand von 3 m einhalten). Gerät so aufstellen, dass Personen das Gerät von der Badewanne aus nicht berühren können.
• • Gerät nicht in der Nähe einer Wärmequelle aufstellen. Das Netzkabel keiner direkten Hitzeeinwirkung (wie z.B. heisse Herdplatte, offene Flammen, heisse Bügelsohle oder Heizöfen) aussetzen. Netzkabel vor Öl schützen.
• • Darauf achten, dass das Gerät beim Betrieb eine gute Standfestigkeit besitzt und nicht über das Netzkabel gestolpert werden kann.
• • Das Gerät ist nicht spritzwassergeschützt.
• • Das Gerät ist nur zur Verwendung in Innenräumen geeignet.
• • Das Gerät nicht im Freien aufbewahren.
• • Das Gerät an einem trockenen und für Kinder unzugänglichen Ort aufbewahren (einpacken).
• • Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder in einer vom Hersteller zugelassenen Werkstatt oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.
• • Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät ausschalten und das Netzkabel von der Steckdose trennen.
• • Reparaturen an Elektrogeräten dürfen nur von instruierten Fachkräften durchgeführt werden. Montage (siehe Seite 2 und 3) Achtung: Das Schutzgitter muss vor Inbetriebnahme des Gerätes einwandfrei verschlossen sein, um Schäden und Gefahren zu vermeiden. Stellen Sie sicher, dass alle Schrauben und Sicherungsmuttern fest angezogen sind. Schliessen Sie das Netzkabel erst nach Beendigung der Montage an die Steckdose an. A. Entfernen Sie die Befestigungsmutter (3) unten am Teleskoprohr (1). Stecken Sie das Teleskoprohr (1) in den Fuss (2) und fixieren es mit der Befestigungsmutter (3). B. Am Oberteil des Teleskoprohrs (4) befindet sich die Schraube für die Höhenverstellung (5) des Teleskoprohrs. Durch Lösen dieser Schraube lässt sich das Rohr in der Höhe verstellen. Ziehen Sie die Schraube wieder fest an, wenn das Rohr die gewünschte Höhe hat. C. Lösen Sie die Befestigungsschraube (7) am Oberteil des Teleskoprohrs (4). Stecken Sie das Motorgehäuse (6) auf das Oberteil des Teleskoprohrs (4) und fixieren es mit der Befestigungsschraube (7). D. Entfernen Sie die Sicherungsmutter (8) vom Motorgehäuse (6) und stecken Sie das Schutzgitter Rückseite (9) auf das Motorgehäuse (6). Achten Sie bei der Positionierung darauf, dass der Tragegriff am Schutzgitter (9) oben ist. Schrauben Sie nun die Sicherungsmutter (8) wieder an das Motorgehäuse (6) um das Schutzgitter (9) zu fixieren. E. Fügen Sie die Ventilatorflügel (10) auf das Motorgehäuse (6) und fixieren es mit der Befestigungsschraube (11) (lose am Ventilatorflügel befestigt). Ziehen Sie die Schraube fest, um die Ventilatorflügel (10) zu sichern. F. Stecken Sie das Schutzgitter Vorderseite (12) auf das Schutzgitter Rückseite (9). Achten Sie dabei darauf, dass die Positionierungsklammer (13) am vorderen Schutzgitter gemäss Abbildung Seite 2-3 am Schutzgitter Rückseite einhängt. Fixieren Sie die zwei Schutzgitter durch schliessen der 8 Befestigungklammern (14). Stellen Sie sicher, dass alle Klammern (14) geschlossen sind. G. Befestigen Sie die zwei Schutzgitter (9 und 12) mit der Sicherheitsschraube (15). Inbetriebnahme/Bedienung 1. Stellen Sie Charly an den gewünschten Platz auf einen flachen Untergrund. Schliessen Sie das Netzkabel (18) an eine geeignete Steckdose an.

2. Charly am Regler (16) einschalten und gewünschte Drehzahl (Stufe 1-3

von Brise bis viel Wind) einstellen. 3. Drücken Sie den Schalter für die Oszillation (17) nach unten, um die Oszillation einzuschalten. Ziehen Sie den Schalter nach oben, um die Oszillation auszuschalten.

4. Die Richtung des Luftstroms kann in 4 Positionen eingestellt werden.

Durch vorsichtiges Bewegen des Motorgehäuses (6) nach oben und unten, kann die Richtung angepasst werden (Klick-Geräusch). Reinigung Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät ausschalten und das Netzkabel (18) von der Steckdose trennen. Achtung: Das Gerät nie ins Wasser tauchen (Kurzschlussgefahr).

• • Zur äusseren Reinigung mit einem feuchten Lappen abreiben und danach gut trocknen.
• • Zur Reinigung der Ventilatorflügel entfernen Sie die Sicherheitsschraube (15), öffnen alle Befestigungsklammern (14) und heben das Schutzgitter Vorderseite (12) vorsichtig ab. Nun können Sie die Ventilatorflügel (10) mit einem feuchten Lappen abreiben und danach gut trocknen. Nach der Reinigung stecken Sie das Schutzgitter (12) wieder auf das Gerät (Positionierungsklammer oben einhängen: 13), schliessen alle Befestigungsklammern (14) und schrauben die Sicherheitsschraube (15) fest. Reparaturen
• • Reparaturen an Elektrogeräten (Wechseln des Netzkabels) dürfen nur von instruierten Fachkräften durchgeführt werden. Bei unsachgemässen Reparaturen erlischt die Garantie und jegliche Haftung wird abgelehnt.

• • Nehmen Sie das Gerät nie in Betrieb, wenn ein Kabel oder Stecker beschädigt ist, nach Fehlfunktionen des Gerätes, wenn dieses heruntergefallen ist oder auf eine andere Art beschädigt wurde (Risse/Brüche am Gehäuse).
• • Nicht mit irgendwelchen Gegenständen in das Gerät eindringen.
• • Ausgedientes Gerät sofort unbrauchbar machen (Netzkabel durchtrennen) und bei der dafür vorgesehenen Sammelstelle abgeben. Entsorgung Die europäische Richtlinie 2012 / 19 / CE über Elektro- und Elektronik-Altgeräte (WEEE) verlangt, dass elektrische Haushaltsgeräte nicht über den Restmüll oder sonstigen Haushaltsabfall entsorgt werden dürfen, sondern an Sammelpunkten für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. So können die Verwertung der enthaltenen Materialien optimiert und ihre Auswirkungen auf die menschliche Gesundheit und die Umwelt reduziert werden. Das durchgestrichene Abfalltonnensymbol auf dem Produkt erinnert Sie an diese Verpflichtung. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle. Technische Daten Nennspannung Nennleistung Abmessungen Gewicht Schalldruckpegel Erfüllt EU-Vorschrift 230 V / 50 Hz 36 – 60 W 450 x 1‘300 x 400 mm (Breite x Höhe x Tiefe)
