KÄYTTÖOHJE Charly Stand K STADLER FORM

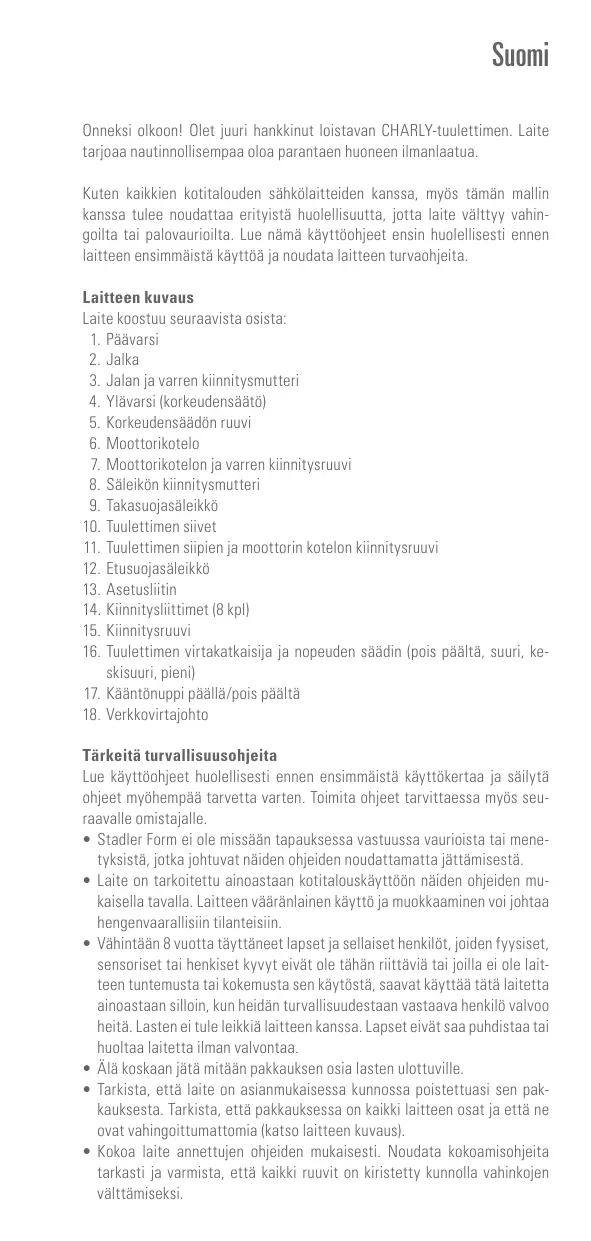

< 56 dB(A) CE / WEEE / RoHS / EAC Der tages forbehold for tekniske ændringer Suomi Onneksi olkoon! Olet juuri hankkinut loistavan CHARLY-tuulettimen. Laite tarjoaa nautinnollisempaa oloa parantaen huoneen ilmanlaatua. Kuten kaikkien kotitalouden sähkölaitteiden kanssa, myös tämän mallin kanssa tulee noudattaa erityistä huolellisuutta, jotta laite välttyy vahingoilta tai palovaurioilta. Lue nämä käyttöohjeet ensin huolellisesti ennen laitteen ensimmäistä käyttöä ja noudata laitteen turvaohjeita. Laitteen kuvaus Laite koostuu seuraavista osista:

3. Jalan ja varren kiinnitysmutteri

4. Ylävarsi (korkeudensäätö)

5. Korkeudensäädön ruuvi

7. Moottorikotelon ja varren kiinnitysruuvi

8. Säleikön kiinnitysmutteri

9. Takasuojasäleikkö

10. Tuulettimen siivet

11. Tuulettimen siipien ja moottorin kotelon kiinnitysruuvi

12. Etusuojasäleikkö

14. Kiinnitysliittimet (8 kpl)

16. Tuulettimen virtakatkaisija ja nopeuden säädin (pois päältä, suuri, ke skisuuri, pieni)

17. Kääntönuppi päällä/pois päältä

18. Verkkovirtajohto

Tärkeitä turvallisuusohjeita Lue käyttöohjeet huolellisesti ennen ensimmäistä käyttökertaa ja säilytä ohjeet myöhempää tarvetta varten. Toimita ohjeet tarvittaessa myös seuraavalle omistajalle.

• • Stadler Form ei ole missään tapauksessa vastuussa vaurioista tai menetyksistä, jotka johtuvat näiden ohjeiden noudattamatta jättämisestä.
• • Laite on tarkoitettu ainoastaan kotitalouskäyttöön näiden ohjeiden mukaisella tavalla. Laitteen vääränlainen käyttö ja muokkaaminen voi johtaa hengenvaarallisiin tilanteisiin.
• • Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo heitä. Lasten ei tule leikkiä laitteen kanssa. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.
• • Älä koskaan jätä mitään pakkauksen osia lasten ulottuville.
• • Tarkista, että laite on asianmukaisessa kunnossa poistettuasi sen pakkauksesta. Tarkista, että pakkauksessa on kaikki laitteen osat ja että ne ovat vahingoittumattomia (katso laitteen kuvaus).
• • Kokoa laite annettujen ohjeiden mukaisesti. Noudata kokoamisohjeita tarkasti ja varmista, että kaikki ruuvit on kiristetty kunnolla vahinkojen välttämiseksi.

• • Älä koskaan työnnä esineitä tuulettimen säleikköön. Älä peitä laitetta käytön aikana.
• • Irrota pistoke pistorasiasta aina ennen suojasäleikön irrottamista.
• • Liitä virtajohto vain vaihtovirtaverkkoon. Tarkista laitteen käyttöjännite.
• • Älä käytä vaurioitunutta jatkojohtoa.
• • Älä altista virtajohtoa teräville reunoille ja varmista, ettei se jää puristuksiin.
• • Älä irrota pistoketta pistorasiasta märillä käsillä tai vetämällä virtajohdosta.
• • Älä käytä laitetta kylpyammeen, suihkun tai uima-altaan välittömässä läheisyydessä (vähintään 3 m etäisyys). Sijoita laite siten, ettei kylpyammeessa oleva henkilö ylety laitteeseen.
• • Älä sijoita laitetta lämmönlähteen läheisyyteen. Älä altista virtajohtoa suoralle lämmölle (kuten liesi, avoliekit, kuumat metallinkappaleet tai lämmittimet, jne.). Älä altista virtajohtoa öljylle.
• • Varmista, että laite on sijoitettu tukevalle, tasaiselle pinnalle käytön aikana ja varmista, ettei virtajohto aiheuta kompastumisvaaraa.
• • Laite ei ole roiskeenkestävä.
• • Vain sisäkäyttöön.
• • Älä säilytä laitetta ulkona.
• • Säilytä laitetta kuivassa paikassa lasten ulottumattomissa (alkuperäispakkauksessa).
• • Mikäli virtajohto on vahingoittunut, se tulee vaihtaa laitteen valmistajan tai tämän edustajan tai vastaavan henkilön toimesta sähköiskun välttämiseksi.
• • Huoltaaksesi tai puhdistaaksesi laitteen sekä jokaisen käyttökerran jälkeen, käännä laitteen virta pois päältä ja irrota virtajohto pistorasiasta.
• • Sähkölaitteiden korjauksia saa suorittaa yksinomaan opetettu ammattihenkilökunta. Asennus (katso sivuja 2 ja 3) Huomio: Suojasäleikön tulee olla suljettu kunnolla ennen laitteen päälle kääntämistä vahinkojen välttämiseksi. Varmista, että kaikki ruuvit ja kiinnitysmutterit on kiristetty kunnolla. Laita pistoke pistorasiaan vasta, kun laitteen asennus on suoritettu kokonaan. A. Poista kiinnitysmutteri (3) päävarren (1) alapuolelta. Aseta päävarsi (1) jalkaan (2) ja kiinnitä oikeaan asentoon jalan ja varren (3) kiinnitysmutterilla. B. Päävarren korkeudensäätöruuvi (5) sijaitsee ylävarressa (4). Varren korkeutta voidaan säätää löysäämällä tätä ruuvia. Kiristä ruuvi uudelleen, kun varsi on halutulla korkeudella. C. Irrota moottorin kotelon ja varren (7) kiinnitysruuvi ylävarressa (4). Aseta moottorin kotelo (6) ylävarteen (4) ja kiristä moottorin kotelon ja varren ruuvi (7). D. Irrota suojasäleikön (8) kiinnitysmutteri moottorikotelosta (6) ja aseta takasuojasäleikkö (9) moottorikoteloon (6). Varmista tällöin, että takasuojasäleikön (9) kädensija on ylhäällä. Ruuvaa nyt säleikön (8) kiinnitysmutteri takaisin moottorikoteloon (6), jolloin takasuojasäleikkö (9) kiinnittyy paikalleen. E. Kiinnitä tuulettimen siivet (10) moottorikoteloon (6) ja kiinnitä paikalleen tuulettimen siipien ja moottorikotelon kiinnitysruuvilla (11) (kiinnitetty löysästi tuulettimen siipeen). Kiristä ruuvi kiinnittääksesi tuulettimen siivet (10). F. Kiinnitä etusuojasäleikkö (12) takasuojasäleikköön (9). Varmista tällöin, että etusuojasäleikön kiinnitin (13) on kiinnitetty takasuojasäleikköön kuvassa sivuilla 2–3 esitetyllä tavalla. Kiinnitä suojat yhteen käyttämällä 8 kiinnitintä (14). Varmista, että kaikki kiinnittimet (14) on kiinnitetty. G. Varmista säleikköjen (9 ja 12) kiinnitys kiinnitysruuvilla (15). Käyttöönotto / käyttö 1. Sijoita Charly haluttuun kohtaan tasaiselle pinnalle. Liitä verkkovirtajohto (18) laitteeseen ja liitä laite sopivaan pistorasiaan.

2. Kytke tuuletin päälle säätimen (16) avulla ja aseta haluamasi nopeus

(1–3, kevyt tuuletus – voimakas kierto).

3. Paina kääntönuppi (17) alas asettaaksesi laitteen kääntymisen päälle ja

vedä nuppi ylös estääksesi laitetta kääntymästä. 4. Ilmavirta voidaan suunnata 4 eri tavalla. Puhallussuuntaa voidaan säätää liikuttamalla moottorikoteloa (6) varovasti ylös ja alas (kuuluu naksahdus). Puhdistaminen Huoltaaksesi tai puhdistaaksesi laitteen sekä jokaisen käyttökerran jälkeen, käännä laitteen virta pois päältä ja irrota verkkovirtajohto (18) pistorasiasta. Huomio: Älä koskaan upota laitetta veteen (oikosulun vaara).

• • Puhdista ulko-osat kostealla liinalla ja kuivaa hyvin.
• • Puhdistaaksesi tuulettimen siivet, irrota kiinnitysruuvi (15) ja kaikki kiinnittimet (14) ja irrota etusuojasäleikkö (12) varovasti. Voit nyt puhdistaa tuulettimen siivet (10) kostealla pyyhkeellä ja kuivata ne sitten huolellisesti. Puhdistettuasi tuulettimen siivet, aseta etusuojasäleikkö (12) takaisin paikalleen (kiinnitä kiinnitin: 13) ja kaikki kiinnittimet (14) ja kiristä kiinnitysruuvi (15). Korjaukset
• • Sähkölaitteiden korjauksia (verkkokaapelin vaihto) saa suorittaa yksin-omaan alan ammattilainen. Asiantuntemattomien suorit-tamissa korjauksissa takuu ja koko vastuu raukeavat.
• • Älä koskaan käytä laitetta, jos kaapeli tai pistoke on vahingoittu-nut, jos laite toimii virheellisesti, jos se on pudonnut maahan tai muuten vioit-tunut (halkeamia/murtumia suojuksessa).
• • Älä työnnä minkäänlaisia esineitä laitteeseen.
• • Jos laitetta ei voi enää korjata, tee se käyttökelvottomaksi välittömästi ja vie se keräyspisteeseen (verkkokaapeli katkaistaan). Jätehuolto Euroopan parlamentin ja neuvoston direktiivi 2012 / 19 / CE Sähkö- ja elektroniikkalaiteromusta (WEEE) edellyttää, ettei vanhoja kotitalouksien sähkölaitteita saa hävittää lajittelemattoman yhdyskuntajätteen mukana. Vanhat laitteet on kerättävä erikseen materiaalien palautuksen- ja kierrättämisen optimoimiseksi sekä terveys- ja ympäristövaikutuksien vähentämiseksi. Tuotteen yliviivattu roskakori -merkintä muistuttaa siitä, että sinun velvollisuutesi on hävittää laite erikseen. Kuluttajia kehotetaan ottamaan yhteyttä paikallisiin viranomaisiin tai tuotteen jälleenmyyjään saadakseen lisätietoja vanhan laitteen asianmukaisesta hävittämisestä. Tekniset tiedot Nimellisjännite Teho Mitat Paino Melutaso Noudattaa EUmääräyksiä 230 V / 50 Hz 36 – 60 W 450 x 1’300 x 400 mm (leveys x korkeus x syvyys)
