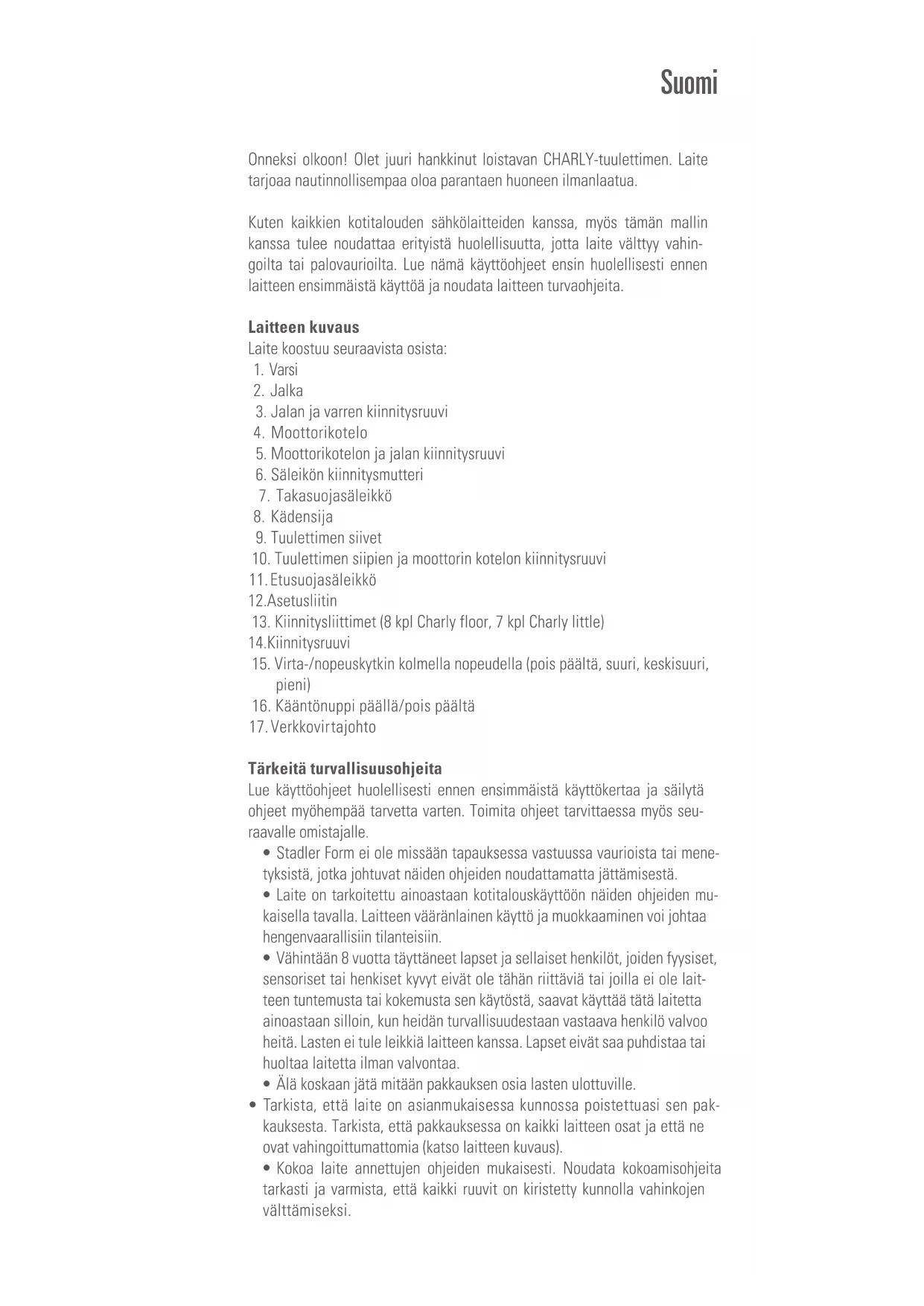

KÄYTTÖOHJE Charly Floor STADLER FORM

3. Jalan ja varren kiinnitysruuvi

5. Moottorikotelon ja jalan kiinnitysruuvi

6. Säleikön kiinnitysmutteri

7. Takasuojasäleikkö

10. Tuulettimen siipien ja moottorin kotelon kiinnitysruuvi

11. Etusuojasäleikkö

13. Kiinnitysliittimet (8 kpl Charly floor, 7 kpl Charly little)

15. Virta-/nopeuskytkin kolmella nopeudella (pois päältä, suuri, keskisuuri,

16. Kääntönuppi päällä/pois päältä

17. Verkkovir tajohto

Tärkeitä turvallisuusohjeita Lue käyttöohjeet huolellisesti ennen ensimmäistä käyttökertaa ja säilytä ohjeet myöhempää tarvetta varten. Toimita ohjeet tarvittaessa myös seu- raavalle omistajalle.

• Stadler Form ei ole missään tapauksessa vastuussa vaurioista tai mene- tyksistä, jotka johtuvat näiden ohjeiden noudattamatta jättämisestä.

• Laite on tarkoitettu ainoastaan kotitalouskäyttöön näiden ohjeiden mu- kaisella tavalla. Laitteen vääränlainen käyttö ja muokkaaminen voi johtaa hengenvaarallisiin tilanteisiin.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole lait- teen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo heitä. Lasten ei tule leikkiä laitteen kanssa. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

• Älä koskaan jätä mitään pakkauksen osia lasten ulottuville.

• Tarkista, että laite on asianmukaisessa kunnossa poistettuasi sen pak- kauksesta. Tarkista, että pakkauksessa on kaikki laitteen osat ja että ne ovat vahingoittumattomia (katso laitteen kuvaus).

• Kokoa laite annettujen ohjeiden mukaisesti. Noudata kokoamisohjeita tarkasti ja varmista, että kaikki ruuvit on kiristetty kunnolla vahinkojen välttämiseksi. Suomi• Älä koskaan työnnä esineitä tuulettimen säleikköön. Älä peitä laitetta käytön aikana.

• Irrota pistoke pistorasiasta aina ennen suojasäleikön irrottamista.

• Liitä virtajohto vain vaihtovirtaverkkoon. Tarkista laitteen käyttöjännite.

• Älä käytä vaurioitunutta jatkojohtoa.

• Älä altista virtajohtoa teräville reunoille ja varmista, ettei se jää puris- tuksiin.

• Älä irrota pistoketta pistorasiasta märillä käsillä tai vetämällä virtajoh- dosta.

• Älä käytä laitetta kylpyammeen, suihkun tai uima-altaan välittömässä läheisyydessä (vähintään 3 m etäisyys). Sijoita laite siten, ettei kylpyam- meessa oleva henkilö ylety laitteeseen.

• Älä sijoita laitetta lämmönlähteen läheisyyteen. Älä altista virtajohtoa suoralle lämmölle (kuten liesi, avoliekit, kuumat metallinkappaleet tai lämmittimet, jne.). Älä altista virtajohtoa öljylle.

• Varmista, että laite on sijoitettu tukevalle, tasaiselle pinnalle käytön aika- na ja varmista, ettei virtajohto aiheuta kompastumisvaaraa.

• Laite ei ole roiskeenkestävä.

• Älä säilytä laitetta ulkona.

• Säilytä laitetta kuivassa paikassa lasten ulottumattomissa (alkuperäis- pakkauksessa).

• Mikäli virtajohto on vahingoittunut, se tulee vaihtaa laitteen valmistajan tai tämän edustajan tai vastaavan henkilön toimesta sähköiskun välttä- miseksi.

• Huoltaaksesi tai puhdistaaksesi laitteen sekä jokaisen käyttökerran jäl- keen, käännä laitteen virta pois päältä ja irrota virtajohto pistorasiasta.

• Sähkölaitteiden korjauksia saa suorittaa yksinomaan opetettu ammatti- henkilökunta. Asennus (katso sivuja 2 ja 3) Huomio: Suojasäleikön tulee olla suljettu kunnolla ennen laitteen päälle kääntämistä vahinkojen välttämiseksi. Varmista, että kaikki ruuvit ja kiin- nitysmutterit on kiristetty kunnolla. Laita pistoke pistorasiaan vasta, kun laitteen asennus on suoritettu kokonaan. A. Poista kiinnitysruuvi (3) varren (1) alapuolelta. Aseta varsi (1) jalkaan (2) ja kiinnitä oikeaan asentoon jalan ja varren (3) kiinnitysruuvilla. B. Poista kiinnitysruuvi (5) varresta (1). Aseta moottorikotelo (4) varteen (1) ja kiinnitä moottorikotelon ja jalan (5) kiinnitysruuvilla. C. Irrota suojasäleikön (6) kiinnitysmutteri moottorikotelosta (4) ja aseta takasuojasäleikkö (7) moottorikoteloon (4). Varmista tällöin, että taka- suojasäleikön (7) kädensija (8) on ylhäällä. Ruuvaa nyt säleikön (6) kiin- nitysmutteri takaisin moottorikoteloon (4), jolloin takasuojasäleikkö (7) kiinnittyy paikalleen. D. Kiinnitä tuulettimen siivet (9) moottorikoteloon (4) ja kiinnitä paikalleen tuulettimen siipien ja moottorikotelon kiinnitysruuvilla (10) (kiinnitetty löysästi tuulettimen siipeen). Kiristä ruuvi kiinnittääksesi tuulettimen siivet (9). E. Kiinnitä etusuojasäleikkö (11) takasuojasäleikköön (7). Varmista tällöin, että etusuojasäleikön kiinnitin (12) on kiinnitetty takasuojasäleikköön kuvassa sivuilla 2–3 esitetyllä tavalla. Kiinnitä suojat yhteen käyttämäl-lä 8 kiinnitintä (13) (7 kiinnitintä, mikäli tuote on Charly little). Varmista, että kaikki kiinnittimet (13) on kiinnitetty. F. Varmista säleikköjen (7 ja 11) kiinnitys kiinnitysruuvilla (14). Käyttöönotto / käyttö

1. Sijoita Charly haluttuun kohtaan tasaiselle pinnalle. Liitä verkkovirtajoh-

to (17) laitteeseen ja liitä laite sopivaan pistorasiaan.

2. Kytke tuuletin päälle säätimen (15) avulla ja aseta haluamasi nopeus

(1–3, kevyt tuuletus – voimakas kierto).

3. Paina kääntönuppi (16) alas asettaaksesi laitteen kääntymisen päälle ja

vedä nuppi ylös estääksesi laitetta kääntymästä.

4. Ilmavirta voidaan suunnata 4 eri tavalla. Puhallussuuntaa voidaan sää-

tää liikuttamalla moottorikoteloa (4) varovasti ylös ja alas (kuuluu nak- sahdus). Puhdistaminen Huoltaaksesi tai puhdistaaksesi laitteen sekä jokaisen käyttökerran jälkeen, käännä laitteen virta pois päältä ja irrota verkkovirtajohto (17) pistorasiasta. Huomio: Älä koskaan upota laitetta veteen (oikosulun vaara).

• Puhdista ulko-osat kostealla liinalla ja kuivaa hyvin.

• Puhdistaaksesi tuulettimen siivet, irrota kiinnitysruuvi (14) ja kaikki kiin- nittimet (13) ja irrota etusuojasäleikkö (11) varovasti. Voit nyt puhdistaa tuulettimen siivet (9) kostealla pyyhkeellä ja kuivata ne sitten huolellises- ti. Puhdistettuasi tuulettimen siivet, aseta etusuojasäleikkö (11) takaisin paikalleen (kiinnitä kiinnitin: 12) ja kaikki kiinnittimet (13) ja kiristä kiinni- tysruuvi (14). Korjaukset

• Sähkölaitteiden korjauksia (verkkokaapelin vaihto) saa suorittaa yksin- omaan opetettu ammattihenkilökunta. Asiantuntemattomien suorit- tamissa korjauksissa takuu lakkaa olemasta voimassa ja kaikki vastuu hylätään.

• Älkää koskaan käyttäkö laitetta, jos kaapeli tai pistoke ovat vahingoittu- neet, jos laite toimii väärin, jos se on pudonnut maahan tai muuten vioit- tunut (halkeamia/murtumia suojuksessa).

• Älkää työntäkö minkäänlaisia esineitä laitteeseen.

• Jos laitetta ei voi enää korjata, tee se käyttökelvottomaksi välittömästi ja vie se keräyspisteeseen (verkkokaapeli katkaistaan). Jätehuolto Euroopan parlamentin ja neuvoston direktiivi 2012 / 19 / CE Sähkö- ja elektroniikkalaiteromusta (WEEE) edellyttää, ettei vanhoja kotitalouksien sähkölaitteita saa hävittää lajittelemattoman yhdyskuntajätteen mukana. Vanhat laitteet on kerättävä erikseen materiaalien palautuksen- ja kierrät- tämisen optimoimiseksi sekä terveys- ja ympäristövaikutuksien vähentämi- seksi. Tuotteen yliviivattu roskakori -merkintä muistuttaa siitä, että sinun velvollisuutesi on hävittää laite erikseen. Kuluttajia kehotetaan ottamaan yhteyttä paikallisiin viranomaisiin tai tuotteen jälleen- myyjään saadakseen lisätietoja vanhan laitteen asianmukaisesta hävittämisestä.Tekniset tiedot Nimellisjännite 230 V / 50 Hz Teho Charly floor 36 – 60 W Charly little 25 – 45 W Mitat Charly floor 450 x 485 x 280 mm Charly little 352 x 395 x 255 mm (leveys x korkeus x syvyys) Paino Charly floor 4.5 kg, Charly little 3.5 kg Melutaso Charly floor < 56 dB(A), Charly little < 52 dB(A) Noudattaa EU- määräyksiä CE / WEEE / RoHS Oikeudet muutoksiin pidätetäännGratulerer! Du har akkurat kjøpt den eksepsjonelle CHARLY-viften. Den vil gi deg mye nytelse og forbedre innendørsluften for deg. Som med alle elektriske husholdningsartikler er det nødvendig å utvise sær- lig hensyn til bruk av denne modellen, for å unngå personskader, brann eller produktskader. Vennligst les nøye gjennom disse driftsinstruksjonene før du tar i bruk apparatet for første gang, og følg sikkerhetsinstruksene på selve apparatet. Beskrivelse av apparatet Apparatet består av følgende hoveddeler:
