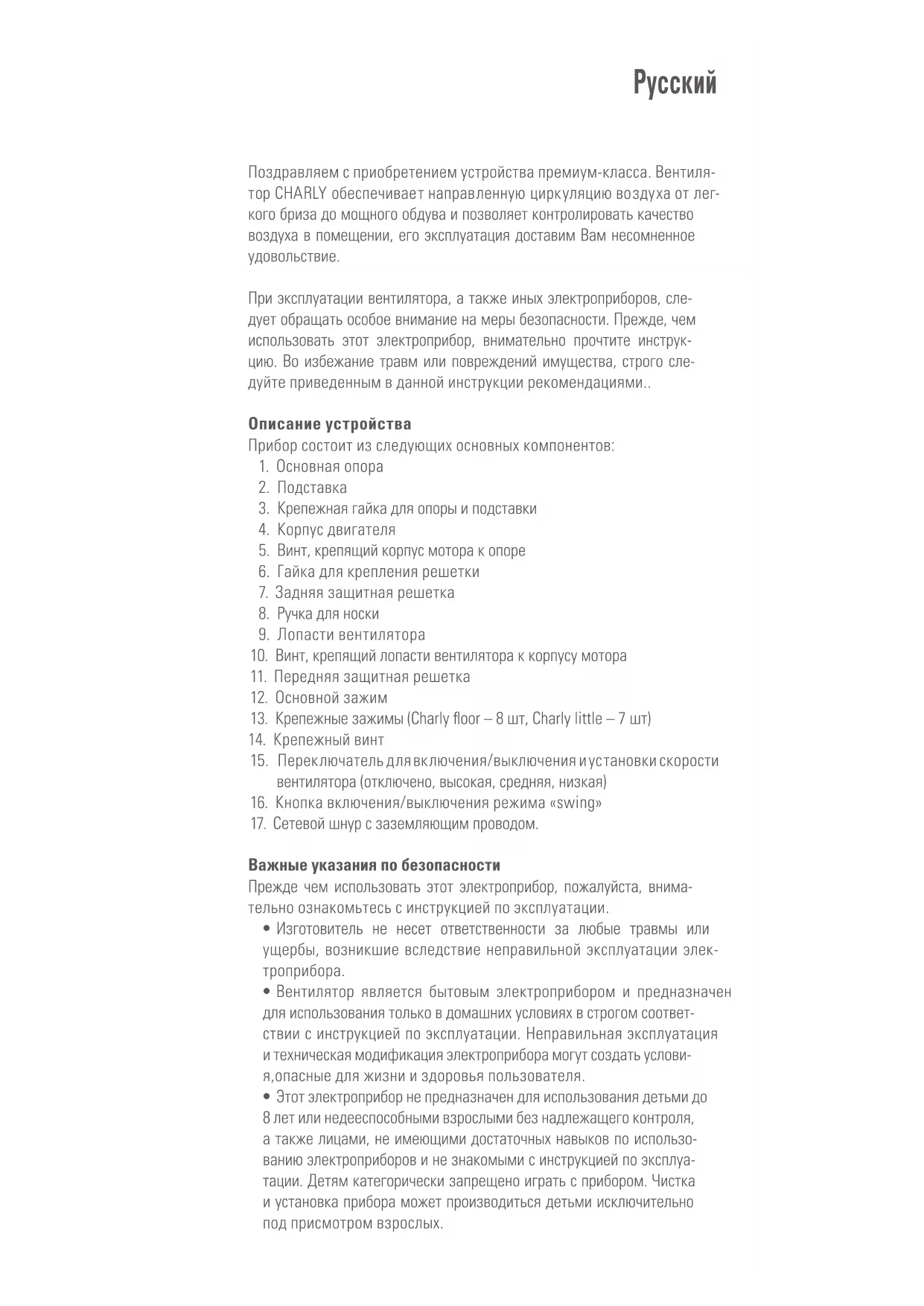

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Charly Floor STADLER FORM

3. Крепежная гайка для опоры и подставки

5. Винт, крепящий корпус мотора к опоре

6. Гайка для крепления решетки

7. Задняя защитная решетка

9. Лопасти вентилятора

10. Винт, крепящий лопасти вентилятора к корпусу мотора

11. Передняя защитная решетка

13. Крепежные зажимы (Charly floor – 8 шт, Charly little – 7 шт)

15. Переключатель для включения/выключения и установки скорости

вентилятора (отключено, высокая, средняя, низкая)

16. Кнопка включения/выключения режима «swing»

17. Сетевой шнур с заземляющим проводом.

Важные указания по безопасности Прежде чем использовать этот электроприбор, пожалуйста, внима- тельно ознакомьтесь с инструкцией по эксплуатации.

• Изготовитель не несет ответственности за любые травмы или ущербы, возникшие вследствие неправильной эксплуатации элек- троприбора.

• Вентилятор является бытовым электроприбором и предназначен для использования только в домашних условиях в строгом соответ- ствии с инструкцией по эксплуатации. Неправильная эксплуатация и техническая модификация электроприбора могут создать услови- я,опасные для жизни и здоровья пользователя.

• Этот электроприбор не предназначен для использования детьми до 8 лет или недееспособными взрослыми без надлежащего контроля, а также лицами, не имеющими достаточных навыков по использо- ванию электроприборов и не знакомыми с инструкцией по эксплуа- тации. Детям категорически запрещено играть с прибором. Чистка и установка прибора может производиться детьми исключительно под присмотром взрослых.• Не оставляйте упаковку вентилятора в зоне доступа детей.

• Перед подключением прибора к сети проверьте состояние прибора и всех это компонент. Убедитесь, что комплектация прибора полная.

• Соберите прибор согласно инструкции. Следуйте точно инструкции и убедитесь, что все крепления надежно затянуты во избежание и не представляют угрозы.

• Не вставляйте посторонние предметы в решетку вентилятора. Не накрывайте прибор во время работы.

• Перед чисткой прибора всегда отключайте его от сети.

• Перед подключением вентилятора к электросети удостоверьтесь в том, что напряжение электросети соответствует напряжению, па- спортизированному для данного электроприбора.

• Не используйте поврежденные удлинители для подключения при- бора к сети.

• Не прокладывайте шнур вдоль острых углов и закрепите его так, чтобы не было возможности о него споткнуться.

• Никогда не прикасайтесь к вилке и шнуру питания влажными рука-

• Не используйте прибор в непосредственной близости к ванной, душу, бассейну (минимальное расстояние – 3 м). Разместите при- бор так, чтобы человек, лежащий в ванной, не смог дотянуться до

• Не устанавливайте обогреватель рядом с источниками тепла. Не допускайте, чтобы сетевой шнур касался горячих поверхностей лю- бых нагревательных приборов(плита, открытый источник огня, утюг и т.п.), не допускайте контакта сетевого шнура с маслянистыми ве-

• Не используйте вентилятор на неровной или мягкой поверхности. Обеспечьте ему максимально стабильное положение. И в процессе эксплуатации убедитесь, что никто не может споткнуться о шнур вентилятора.

• Вентилятор воздуха не является брызгонепроницаемым

• Не эксплуатируйте вентилятор воздуха вне помещений.

• Не храните вентилятор на улице.

• Для хранения упакуйте прибор в коробку и храните в сухом помеще- нии, в местах, недоступных для детей.

• В случаях повреждения сетевого шнура он должен быть заменен авторизированным сервисным центром либо квалицифированным специалистом.

• Перед проведением технического обслуживания, чистки, а также после каждого использования, выключите прибор и отсоедините его от сети.

• Ремонт прибора может быть выполнен только авторизированным сервисным центром либо квалицифированным специалистом. Сборка (стр. 2 и 3) Внимание: перед включением прибора убедитесь, что все болты и гайки вентилятора надёжно затянуты. Только после этого можно под- ключить вентилятор к сети.A. Извлеките крепежную гайку (3) из основной опоры (1). Вставьте основную опору (1) в подставку (2) и зафиксируйте конструкцию в нужном положении гайкой (3). B. При помощи винта (5) прикрепите опору (1) к корпусу двигателя (4) вентилятора. C. Открутите гайку (6) от корпуса мотора (4) и прикрепите заднюю защитную решетку (7) к корпусу мотора (4) гайкой (7). Убедитесь, что ручка для носки (8) на задней части решетки находится вверху. Закрутите гайку (6) обратно так, чтобы зафиксировать положение защитной решетки (7). D. Закрепите лопасти вентилятора (9) на корпусе двигателя (4) кре- пежными винтами (10) и затяните соединения. E. Найдите основной зажим (12) на передней защитной решетке (11) вентилятора. Соедините заднюю (7) и переднюю (11) части решет- ки, расположив переднюю часть таким образом, чтобы основной зажим (12) находился вверху. Скрепите решетки 8 зажимами (13) (7 зажимов у Charly little). Еще раз проверьте, что все крепежи (13) надежно зафиксированы. F. Дополнительно закрепите решетки (7, 11) крепежным винтом (14). Эксплуатация

1. Установите вентилятор на сухую, ровную и устойчивую поверх-

ность. Подключите вилку сетевого шнура (17) к розетке электро-

2. Включите вентилятор с помощью переключателя (15) и установите

необходимую скорость (положения 1-3 – от легкого бриза до мощ- ного воздушного потока).

3. Для включения режима «swing» нажмите кнопку (16).

4. Направление потока воздуха можно установить в 4 позициях ,

аккуратно перемещая корпус мотора (4) вверх и вниз. (повороты сопровождаются характерными щелчками). Обслуживание и чистка Перед обслуживанием и чисткой, а также после использования, от- ключите сетевой шнур (17) вентилятора от источника электропитания. Внимание: во избежание поражения электротоком никогда не погру- жайте вентилятор и сетевой шнур (17) в воду.

• При необходимости вентилятор можно протереть влажной салфет- кой, а затем вытереть насухо. Не допускайте попадания влаги в дви- гатель или блок регулировки скорости

• Для чистки лопастей вентилятора открутите крепежный винт (14), откройте все крепежные зажимы (13) и аккуратно снимите перед- нюю защитную решетку (11). Теперь Вы можете протереть лопасти вентилятора (9) влажность салфеткой и вытереть насухо. Далее со- берите вентилятор в обратном порядке, не забывая зафиксировать основной зажим (12) до защелкивания всех остальных зажимов (13). Ремонт и устранение неисправностей

• В целях безопасности ремонт электроприбора должен осущест- вляться только квалифицированными специалистами авторизо- ванного сервисного центра.• Гарантия не распространяется на неисправности, обусловленные неквалифицированным ремонтом, а также неправильной эксплуа- тацией электроприбора.

• Гарантия не распространяется на неисправности, обусловленные неквалифицированным ремонтом, а также неправильной эксплуа- тацией электроприбора.

• Запрещается использование неисправного электроприбора, а так- же при механических или иных повреждениях самого электропри- бора, сетевого шнура или его вилки.

• Никогда не разбирайте электроприбор самостоятельно, не встав- ляйте никакие посторонние предметы в отверстия в корпусе элек- троприбора.

Позаботьтесь об окружающей среде! Не выбрасывайте неисправные электроприборы вместе с бытовыми отходами. Обратитесь для этих целей в специализированный пункт утилизации электроприборов. Адреса пунктов приема бытовых электроприборов на переработку Вы можете получить в муниципальных службах Вашего города. Не- правильная утилизация электроприборов наносит непопра- вимый вред окружающей среде. При замене неисправного электроприбора на новый юридическую ответственность за утилизацию должен нести продавец. Спецификация Электропитание 230 В / 50 Гц Мощность Charly floor 36–60 Вт Charly little 25–45 Вт Габариты Charly floor 450 x 485 x 280 мм Charly little 352 x 395 x 255 мм (ширина х высота х глубина) Вес Charly floor 4.5 кг, Charly little 3.5 кг Площадь помещения Charly floor до 50 м
