BEDIENUNGSANLEITUNG Charly Floor STADLER FORM

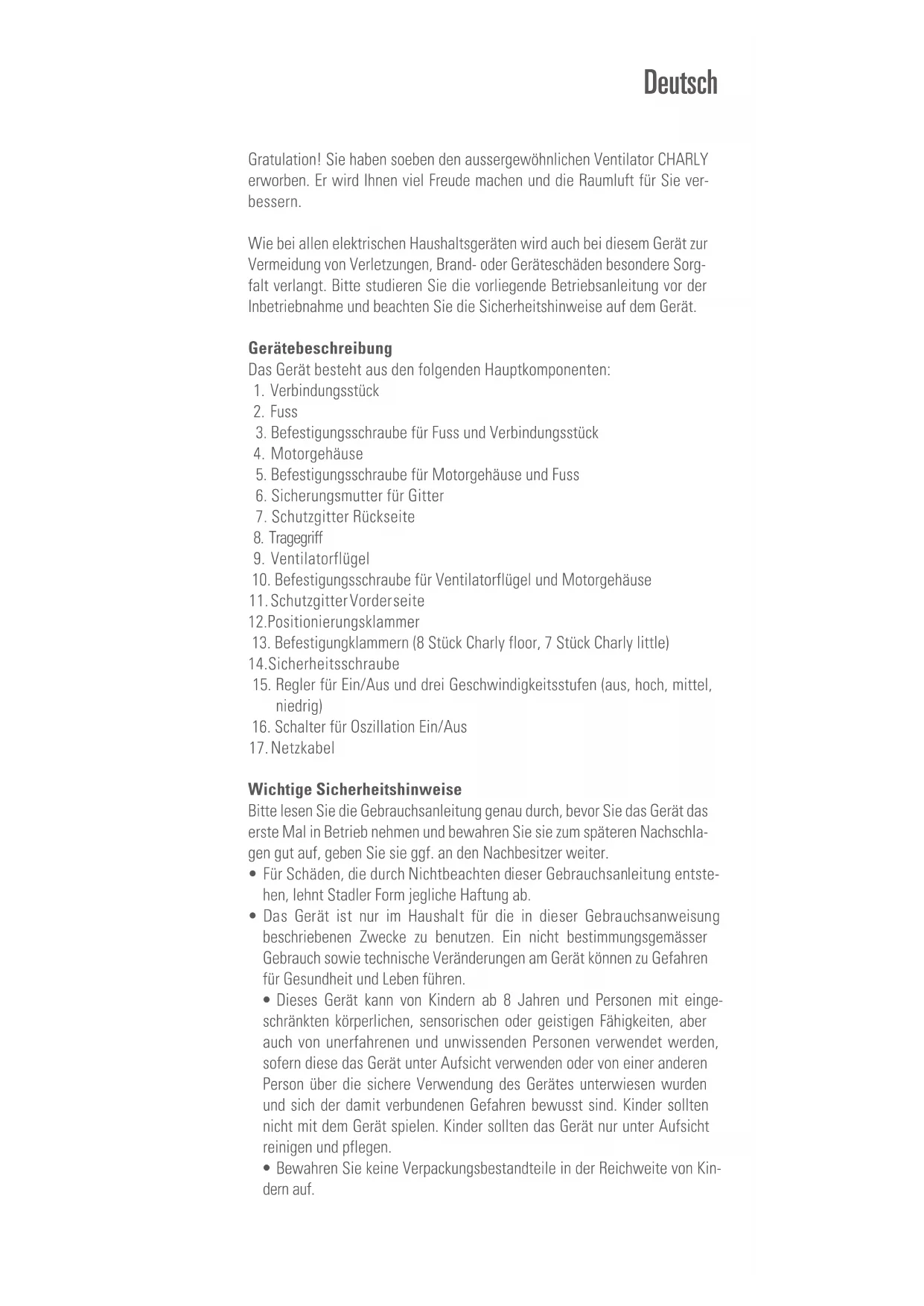

3. Befestigungsschraube für Fuss und Verbindungsstück

5. Befestigungsschraube für Motorgehäuse und Fuss

6. Sicherungsmutter für Gitter

7. Schutzgitter Rückseite

10. Befestigungsschraube für Ventilatorflügel und Motorgehäuse

11. Schutzgitter Vorder seite

12. Positionierungsklammer

13. Befestigungklammern (8 Stück Charly floor, 7 Stück Charly little)

14. Sicherheitsschraube

15. Regler für Ein/Aus und drei Geschwindigkeitsstufen (aus, hoch, mittel,

16. Schalter für Oszillation Ein/Aus

Wichtige Sicherheitshinweise Bitte lesen Sie die Gebrauchsanleitung genau durch, bevor Sie das Gerät das erste Mal in Betrieb nehmen und bewahren Sie sie zum späteren Nachschla- gen gut auf, geben Sie sie ggf. an den Nachbesitzer weiter.

• Für Schäden, die durch Nichtbeachten dieser Gebrauchsanleitung entste- hen, lehnt Stadler Form jegliche Haftung ab.

• Das Gerät ist nur im Haushalt für die in dieser Gebrauchsanweisung beschriebenen Zwecke zu benutzen. Ein nicht bestimmungsgemässer Gebrauch sowie technische Veränderungen am Gerät können zu Gefahren für Gesundheit und Leben führen.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit einge- schränkten körperlichen, sensorischen oder geistigen Fähigkeiten, aber auch von unerfahrenen und unwissenden Personen verwendet werden, sofern diese das Gerät unter Aufsicht verwenden oder von einer anderen Person über die sichere Verwendung des Gerätes unterwiesen wurden und sich der damit verbundenen Gefahren bewusst sind. Kinder sollten nicht mit dem Gerät spielen. Kinder sollten das Gerät nur unter Aufsicht reinigen und pflegen.

• Bewahren Sie keine Verpackungsbestandteile in der Reichweite von Kin- dern auf. Deutsch• Überprüfen Sie den Zustand des Geräts, nachdem Sie es aus der Verpa- ckung genommen haben. Stellen Sie sicher, dass alle Bestandteile kom- plett und in einwandfreiem Zustand sind (siehe Gerätebeschreibung).

• Montieren Sie das Gerät gemäss Montageanleitung. Folgen Sie exakt der Montageanleitung und stellen Sie sicher, dass alle Schrauben fest ange- zogen sind, um Schäden und Gefahren zu vermeiden.

• Stecken Sie keine Gegenstände in das Gitter des Geräts. Das Gerät wäh- rend des Betriebs nicht abdecken.

• Stellen Sie sicher, dass das Netzkabel von der Steckdose getrennt ist, bevor Sie das Schutzgitter entfernen.

• Schliessen Sie das Kabel nur an Wechselstrom an. Achten Sie auf die Spannungsangaben auf dem Gerät.

• Keine beschädigten Verlängerungskabel verwenden.

• Das Netzkabel nicht über scharfe Kanten ziehen oder einklemmen.

• Den Stecker nie am Netzkabel oder mit nassen Händen aus der Steckdose ziehen.

• Das Gerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen (Mindestabstand von 3 m einhal- ten). Gerät so aufstellen, dass Personen das Gerät von der Badewanne aus nicht berühren können.

• Gerät nicht in der Nähe einer Wärmequelle aufstellen. Das Netzkabel keiner direkten Hitzeeinwirkung (wie z.B. heisse Herdplatte, offene Flammen, heisse Bügelsohle oder Heizöfen) aussetzen. Netzkabel vor Öl schützen.

• Darauf achten, dass das Gerät beim Betrieb eine gute Standfestigkeit be- sitzt und nicht über das Netzkabel gestolpert werden kann.

• Das Gerät ist nicht spritzwassergeschützt.

• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.

• Das Gerät nicht im Freien aufbewahren.

• Das Gerät an einem trockenen und für Kinder unzugänglichen Ort aufbe- wahren (einpacken).

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder in einer vom Hersteller zugelassenen Werkstatt oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

• Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät aus- schalten und das Netzkabel von der Steckdose trennen.

• Reparaturen an Elektrogeräten dürfen nur von instruierten Fachkräften durchgeführt werden. Montage (siehe Seite 2 und 3) Achtung: Das Schutzgitter muss vor Inbetriebnahme des Gerätes einwand- frei verschlossen sein, um Schäden und Gefahren zu vermeiden. Stellen Sie sicher, dass alle Schrauben und Sicherungsmuttern fest angezogen sind. Schliessen Sie das Netzkabel erst nach Beendigung der Montage an die Steckdose an. A. Entfernen Sie die Befestigungsschraube (3) unten am Verbindungsstück (1). Stecken Sie das Verbindungsstück (1) in den Fuss (2) und fixieren es mit der Befestigungsschraube (3). B. Lösen Sie die Befestigungsschraube (5) am Verbindungsstück (1). Ste- cken Sie das Motorgehäuse (4) auf das Verbindungsstück (1) und fixieren es mit der Befestigungsschraube (5).C. Entfernen Sie die Sicherungsmutter (6) vom Motorgehäuse (4) und ste- cken Sie das Schutzgitter Rückseite (7) auf das Motorgehäuse (4). Ach- ten Sie bei der Positionierung darauf, dass der Tragegriff (8) am Schutz- gitter (7) oben ist. Schrauben Sie nun die Sicherungsmutter (6) wieder an das Motorgehäuse (4) um das Schutzgitter (7) zu fixieren. D. Fügen Sie die Ventilatorflügel (9) auf das Motorgehäuse (4) und fixieren es mit der Befestigungsschraube (10) (lose am Ventilatorflügel befes- tigt). Ziehen Sie die Schraube fest, um die Ventilatorflügel (9) zu sichern. E. Stecken Sie das Schutzgitter Vorderseite (11) auf das Schutzgitter Rück- seite (7). Achten Sie dabei darauf, dass die Positionierungsklammer (12) am vorderen Schutzgitter gemäss Abbildung Seite 2–3 am Schutzgitter Rückseite einhängen. Fixieren Sie die zwei Schutzgitter durch schliessen der 8 Befestigungklammern (13), resp. 7 bei Charly little. Stellen Sie si- cher, dass alle Klammern (13) geschlossen sind. F. Befestigen Sie die zwei Schutzgitter (7 und 11) mit der Sicherheits- schraube (14). Inbetriebnahme / Bedienung

1. Stellen Sie Charly an den gewünschten Platz auf einen flachen Unter-

grund. Schliessen Sie das Netzkabel (17) an eine geeignete Steckdose an.

2. Charly am Regler (15) einschalten und gewünschte Drehzahl (Stufe 1–3

von Brise bis viel Wind) einstellen.

3. Drücken Sie den Schalter für die Oszillation (16) nach unten, um die Os-

zillation einzuschalten. Ziehen Sie den Schalter nach oben, um die Oszi- llation auszuschalten.

4. Die Richtung des Luftstroms kann in 4 Positionen eingestellt werden.

Durch vorsichtiges Bewegen des Motorgehäuses (4) nach oben und un- ten, kann die Richtung angepasst werden (Klick-Geräusch). Reinigung Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät ausschal- ten und das Netzkabel (17) von der Steckdose trennen. Achtung: Das Gerät nie ins Wasser tauchen (Kurzschlussgefahr).

• Zur äusseren Reinigung mit einem feuchten Lappen abreiben und danach gut trocknen.

• Zur Reinigung der Ventilatorflügel entfernen Sie die Sicherheitsschraube (14), öffnen alle Befestigungsklammern (13) und heben das Schutzgitter Vorderseite (11) vorsichtig ab. Nun können Sie die Ventilatorflügel (9) mit einem feuchten Lappen abreiben und danach gut trocknen. Nach der Rei- nigung stecken Sie das Schutzgitter (11) wieder auf das Gerät (Positio- nierungsklammer oben einhängen: 12), schliessen alle Befestigungsklam- mern (13) und schrauben die Sicherheitsschraube (14) fest. Reparaturen

• Reparaturen an Elektrogeräten (Wechseln des Netzkabels) dürfen nur von instruierten Fachkräften durchgeführt werden. Bei unsachgemässen Reparaturen erlischt die Garantie und jegliche Haftung wird abgelehnt.

• Nehmen Sie das Gerät nie in Betrieb, wenn ein Kabel oder Stecker be- schädigt ist, nach Fehlfunktionen des Gerätes, wenn dieses herunterge- fallen ist oder auf eine andere Art beschädigt wurde (Risse/Brüche am Gehäuse).• Nicht mit irgendwelchen Gegenständen in das Gerät eindringen.

• Ausgedientes Gerät sofort unbrauchbar machen (Netzkabel durchtren- nen) und bei der dafür vorgesehenen Sammelstelle abgeben. Entsorgung Die europäische Richtlinie 2012 / 19 / CE über Elektro- und Elektronik-Alt- geräte (WEEE) verlangt, dass elektrische Haushaltsgeräte nicht über den Restmüll oder sonstigen Haushaltsabfall entsorgt werden dürfen, sondern an Sammelpunkten für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. So können die Verwertung der enthal- tenen Materialien optimiert und ihre Auswirkungen auf die menschliche Ge- sundheit und die Umwelt reduziert werden. Das durchgestrichene Abfalltonnensymbol auf dem Produkt erinnert Sie an diese Ver- pflichtung. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle. Technische Daten Nennspannung 230 V / 50 Hz Nennleistung Charly floor 36 – 60 W Charly little 25 – 45 W Abmessungen Charly floor 450 x 485 x 280 mm Charly little 352 x 395 x 255 mm (Breite x Höhe x Tiefe) Gewicht Charly floor 4.5 kg, Charly little 3.5 kg Schalldruckpegel Charly floor < 56 dB(A), Charly little < 52 dB(A) Erfüllt EU-Vorschrift CE / WEEE / RoHS Technische Änderungen vorbehaltenFélicitation ! Vous venez d‘acheter le superbe ventilateur CHARLY. Nous espérons que cet appareil vous donnera entière satisfaction et améliorera l’air intérieur pour vous. Comme pour tous les appareils ménagers électriques, il est important d‘entretenir cet appareil correctement afin d’éviter les blessures, les incen- dies ou les dommages. Veuillez lire attentivement le présent mode d’emploi avant la mise en service et respecter les conseils de sécurité indiqués sur l’appareil. Description de l’appareil L’appareil est composé des éléments principaux suivants :
