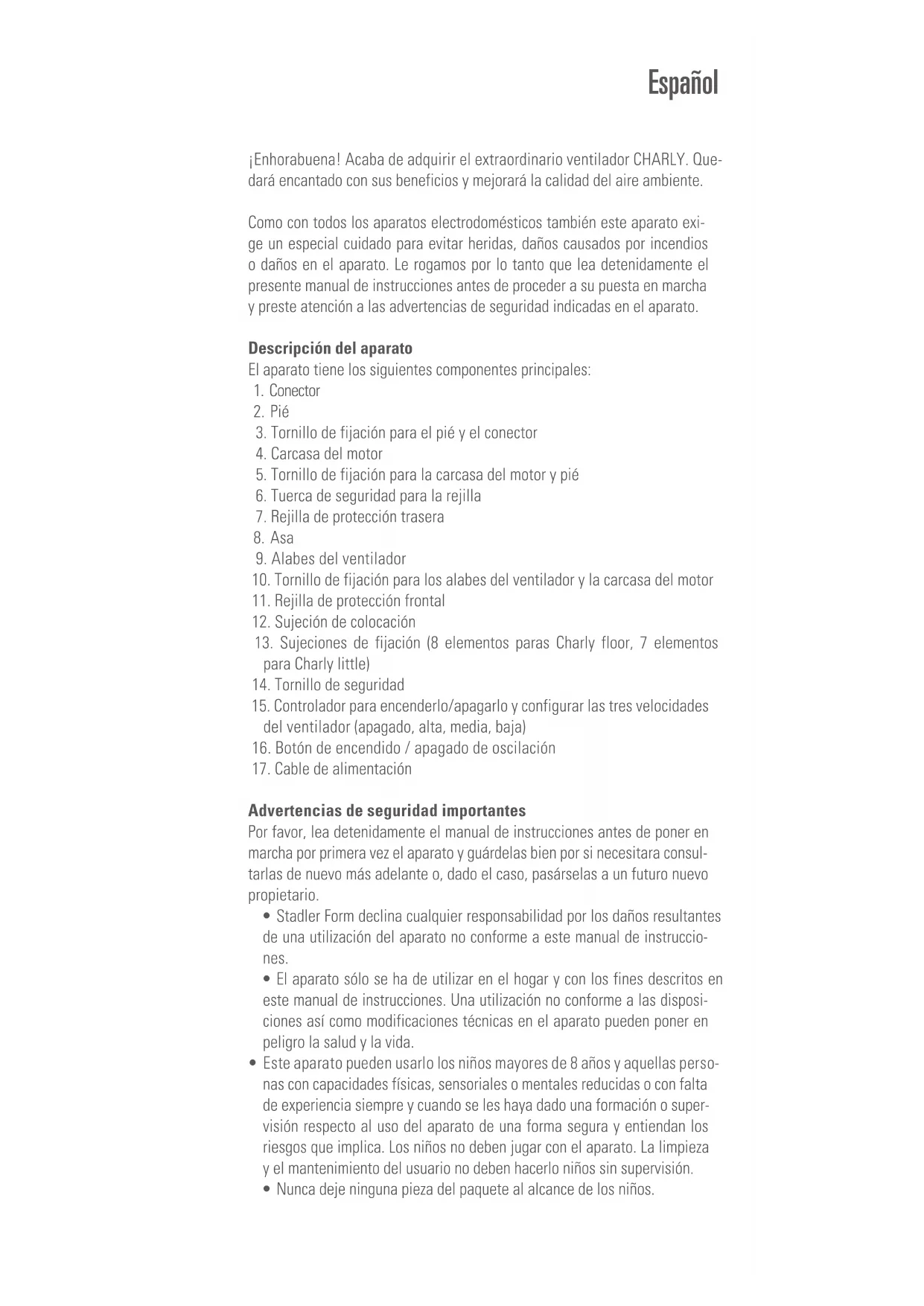

MANUAL DE USUARIO Charly Floor STADLER FORM

3. Tornillo de fijación para el pié y el conector

4. Carcasa del motor

5. Tornillo de fijación para la carcasa del motor y pié

6. Tuerca de seguridad para la rejilla

7. Rejilla de protección trasera

9. Alabes del ventilador

10. Tornillo de fijación para los alabes del ventilador y la carcasa del motor

11. Rejilla de protección frontal

12. Sujeción de colocación

14. Tornillo de seguridad

15. Controlador para encenderlo/apagarlo y configurar las tres velocidades

del ventilador (apagado, alta, media, baja)

16. Botón de encendido / apagado de oscilación

17. Cable de alimentación

Advertencias de seguridad importantes Por favor, lea detenidamente el manual de instrucciones antes de poner en marcha por primera vez el aparato y guárdelas bien por si necesitara consul- tarlas de nuevo más adelante o, dado el caso, pasárselas a un futuro nuevo propietario.

• Stadler Form declina cualquier responsabilidad por los daños resultantes de una utilización del aparato no conforme a este manual de instruccio- nes.

• El aparato sólo se ha de utilizar en el hogar y con los fines descritos en este manual de instrucciones. Una utilización no conforme a las disposi- ciones así como modificaciones técnicas en el aparato pueden poner en peligro la salud y la vida.

• Este aparato pueden usarlo los niños mayores de 8 años y aquellas perso- nas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia siempre y cuando se les haya dado una formación o super- visión respecto al uso del aparato de una forma segura y entiendan los riesgos que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben hacerlo niños sin supervisión.

• Nunca deje ninguna pieza del paquete al alcance de los niños. Español• Compruebe la condición del aparato tras retirarlo del envase. Asegúrese que todos los componentes del aparato se encuentran en el paquete y no presentan daños (véase la descripción del aparato).

• Monte el aparato conforme a las instrucciones de montaje. Siga las ins- trucciones de montaje exactamente y asegúrese que todos los tornillos están bien apretados para evitar riesgo y daños.

• Nunca inserte objetos en la rejilla del ventilador. No cubra el aparato du- rante su funcionamiento.

• Desconecte siempre el cable de alimentación de la toma antes de retirar la rejilla de protección.

• Conecte el cable sólo a la corriente alterna. En el aparato, fíjese en las indicaciones sobre el voltaje.

• No utilice ningún cable alargador estropeado.

• No pase el cable de alimentación sobre bordes afilados ni lo pise.

• Nunca tire del enchufe del cable de red ni lo extraiga de la toma de co- rriente con las manos mojadas.

• No emplee el aparato de aire cerca de bañeras, duchas o piscinas (man- tenga una distancia mínima de 3 m). Coloque el aparato de manera que no sea posible tocarlo al salir de la bañera.

• No sitúe el aparato cerca de un foco calorífico. No exponga el cable de red directamente al calor (como p.ej. fogones calientes, llamas, planchas calientes o estufas). Proteja el cable de red del aceite.

• Asegúrese de que, durante su funcionamiento, el aparato mantiene una buena estabilidad y que no tropieza con el cable de red.

• El aparato no está protegido contra salpicaduras de agua.

• Sólo para uso en el interior del hogar.

• No guarde el aparato en el exterior.

• Mantenga (empaquete) el aparato en un lugar seco e inaccesible para los niños.

• Si el cable de alimentación presenta daños, debe sustituirlo el fabricante, su agente de mantenimiento o personal con una cualificación similar para evitar cualquier riesgo.

• Antes de cualquier operación de mantenimiento, limpieza o después de cada uso, apague al aparato y desenchufe el cable de la corriente de la toma.

• Las reparaciones en los aparatos eléctricos sólo han de ser llevadas a cabo por personal especializado y debidamente formado. Montaje (véase páginas 2 y 3) Atención: Se debe cerrar debidamente la rejilla de protección antes de en- cender el aparato para evitar cualquier daño o riesgo. Asegúrese que todos los tornillos y tuercas de fijación están firmemente apretados. Únicamente conecte el cable de alimentación a la toma una vez que el montaje se haya completado. A. Retire el tornillo de fijación (3) de la parte inferior del conector (1). Inser- te el conector (1) en el pié (2) y asegúrelo con el tornillo de fijación para el pié y el conector (3). B. Afloje el tornillo de fijación (5) del conector (1). Localice la carcasa del motor (4) en el conector (1) y asegúrela con el tornillo de fijación de la carcasa del motor y del pié (5). C. Retire la tuerca de seguridad de la rejilla (6) de la carcasa del motor (4) y localice la rejilla de protección trasera (7) en la carcasa del motor (4).Cuando la localice, asegúrese que el asa (8) de la rejilla de protección trasera (7) se encuentra en la parte superior. Ahora, atornille la tuerca de seguridad a la rejilla (6) situada en la parte posterior de la carcasa del motor (4) para fijar la rejilla de protección posterior (7) en posición. D. Fije los alabes del ventilador (9) a la carcasa del motor (4) y asegúrelos en posición con un tornillo de fijación para los alabes del ventilador y la carcasa del motor (10) (fíjelos levemente para los alabes del ventilador). Apriete el tornillo para asegurar los alabes del ventilador (9). E. Localice la rejilla de protección frontal (11) en la rejilla de protección posterior (7). Al hacerlo, tenga cuidado de asegurarse que la sujeción de colocación (12) de la rejilla de protección frontal esté ajustada en la re- jilla de protección posterior tal y como se muestra en la ilustración en la página 2–3. Cierre las dos rejillas apretando las 8 sujeciones de fijación (13) (o 7 en el caso de Charly little). Asegúrese que todas las fijaciones (13) están apretadas. F. Asegure las dos rejillas (7 y 11) con el tornillo de seguridad (14). Puesta en funcionamiento / manejo

1. Coloque a Charly en el lugar deseado sobre un suelo plano. Conecte el

cable de alimentación (17) al aparato y enchúfelo en un enchufe ade- cuado.

2. Encienda el ventilador Charly desde el controlador (15) y seleccione la

velocidad deseada (posiciones de la 1–3, desde una agradable brisa a una circulación con fuerza).

3. Empuje el botón de oscilación (16) hacia abajo para conectar la oscila-

ción y tire del botón de oscilación hacia arriba para apagar la oscilación.

4. La dirección del flujo de aire puede fijarse en 4 posiciones. Al retirar con

cuidado la carcasa del motor (4) hacia arriba y hacia abajo, se puede ajustar la dirección (ruido de un clic). Limpieza Antes de cualquier operación de mantenimiento, limpieza y después de cada uso, apague el aparato y desenchufe el cable de alimentación (17) de la toma. Atención: no sumerja el aparato en agua (peligro de cortocircuito).

• Para la limpieza exterior, frótelo con un paño húmedo y después séquelo bien.

• Para limpiar los alabes del ventilador, retire el tornillo de seguridad (14), afloje todas las sujeciones de fijación (13) y levante con cuidado la rejilla de protección frontal (11). Ahora puede limpiar los alabes del ventilador (9) con un paño húmedo y secarlo bien después. Tras la limpieza, sustituya la rejilla de protección frontal (11) del aparato (ajuste la sujeción de colo- cación superior: 12), apriete todas las sujeciones (13) y apriete el tornillo de seguridad (14) bien. Reparaciones

• Las reparaciones en los aparatos eléctricos (cambio del cable) sólo han de ser llevadas a cabo por personal especializado y debidamente formado.

• En caso de haberse procedido a reparaciones indebidas, la garantía déjà de tener efecto y se declina cualquier responsabilidad.• Nunca ponga en marcha el aparato si el cable o el enchufe están estro- peados, si falla alguna de las funciones, si el aparato se ha caído o si ha sufrido algún otro desperfecto (rajas/roturas en el chasis).

• No introducir ningún tipo de objetos en el aparato.

• Una vez llegado el aparato al final de su vida útil, inutilizarlo inmediata- mente (separar el cable) y entregarlo en el centro de recogida previsto a tal efecto. Eliminación La directiva europea 2012 / 19 / CE sobre residuos de equipos eléctricos y electrónicos (WEEE), exige que los aparatos eléctricos domésticos anti- guos no deben eliminarse en la recogida de residuos municipal normal sin clasificar. Los aparatos antiguos deben recogerse de forma separada para optimizar la recuperación y el reciclaje de los materiales y reducir el impacto sobre la salud humana y el medioambiente. El símbolo del “cubo de basura” tachado en el producto le recuerda su obligación de que, cuando se deshaga del aparato, debe recogerse de forma separada. Los consumido- res deben ponerse en contacto con las autoridades locales o con el distribuidor para obtener información respecto a la correcta eliminación del aparato antiguo. Datos técnicos Tensión nominal 230 V / 50 Hz Potencia Charly floor 36 – 60 W Charly little 25 – 45 W Dimensiones Charly floor 450 x 485 x 280 mm Charly little 352 x 395 x 255 mm (ancho x alto x largo) Peso Charly floor 4.5 kg, Charly little 3.5 kg Nivel de intensidad acústica Charly floor < 56 dB(A), Charly little < 52 dB(A) Cumple la norma UE CE / WEEE / RoHS Quedan reservadas modificaciones técnicasGefeliciteerd! U hebt zojuist de bijzondere CHARLY ventilator aangeschaft. Hij zal u veel plezier doen en de ruimtelucht voor u verbeteren. Zoals met alle elektronische apparaten, is zorgvuldig gebruik noodzakelijk om verwonding, brandschade of schade aan het apparaat te vermijden. Be- studeer de instructies nauwkeurig en volg de adviezen op het apparaat zelf, alvorens het apparaat voor het eerst te gebruiken. Apparaatbeschrijving Het apparaat bestaat uit de volgende onderdelen:
