BRUKSANVISNING Charly Stand K STADLER FORM

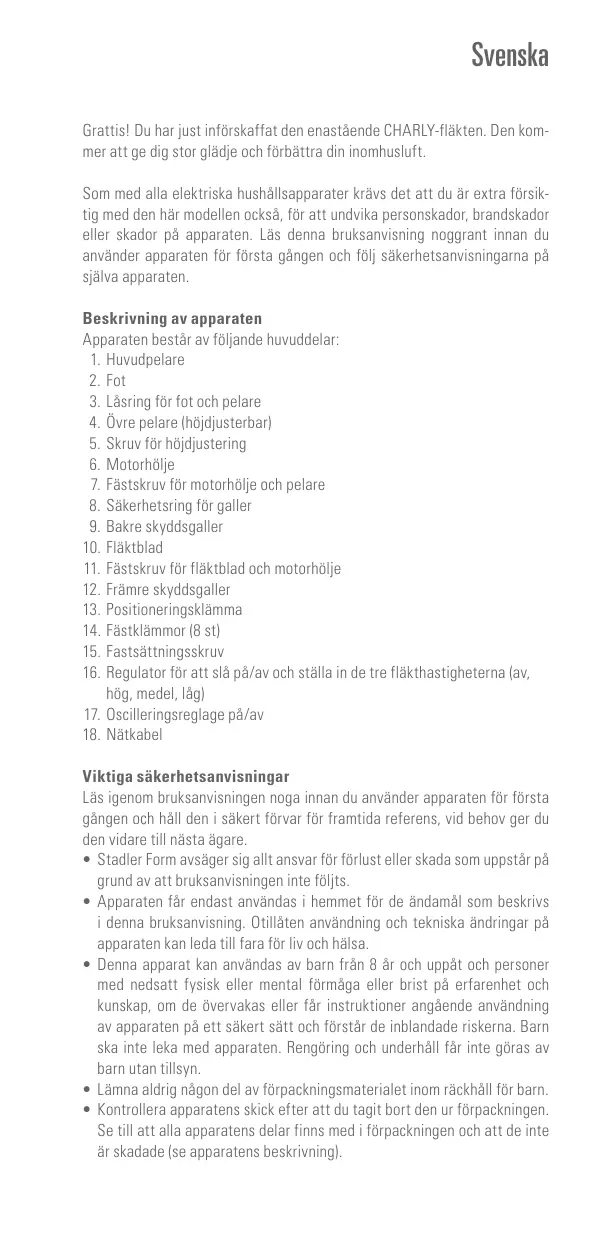

< 56 dB(A) CE / WEEE / RoHS / EAC Alle rettigheter ovenfor tekniske modifikasjoner er forbeholdt Svenska Grattis! Du har just införskaffat den enastående CHARLY-fläkten. Den kommer att ge dig stor glädje och förbättra din inomhusluft. Som med alla elektriska hushållsapparater krävs det att du är extra försiktig med den här modellen också, för att undvika personskador, brandskador eller skador på apparaten. Läs denna bruksanvisning noggrant innan du använder apparaten för första gången och följ säkerhetsanvisningarna på själva apparaten. Beskrivning av apparaten Apparaten består av följande huvuddelar:

3. Låsring för fot och pelare

4. Övre pelare (höjdjusterbar)

5. Skruv för höjdjustering

7. Fästskruv för motorhölje och pelare

8. Säkerhetsring för galler

9. Bakre skyddsgaller

11. Fästskruv för fläktblad och motorhölje

12. Främre skyddsgaller

13. Positioneringsklämma

14. Fästklämmor (8 st)

15. Fastsättningsskruv

16. Regulator för att slå på/av och ställa in de tre fläkthastigheterna (av,

17. Oscilleringsreglage på/av

Viktiga säkerhetsanvisningar Läs igenom bruksanvisningen noga innan du använder apparaten för första gången och håll den i säkert förvar för framtida referens, vid behov ger du den vidare till nästa ägare.

• • Stadler Form avsäger sig allt ansvar för förlust eller skada som uppstår på grund av att bruksanvisningen inte följts.
• • Apparaten får endast användas i hemmet för de ändamål som beskrivs i denna bruksanvisning. Otillåten användning och tekniska ändringar på apparaten kan leda till fara för liv och hälsa.
• • Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår de inblandade riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll får inte göras av barn utan tillsyn.
• • Lämna aldrig någon del av förpackningsmaterialet inom räckhåll för barn.
• • Kontrollera apparatens skick efter att du tagit bort den ur förpackningen. Se till att alla apparatens delar finns med i förpackningen och att de inte är skadade (se apparatens beskrivning).

• • Montera apparaten enligt monteringsinstruktionerna. Följ monteringsinstruktionerna exakt och se till att alla skruvar är ordentligt åtdragna för att undvika skador och faror.
• • För aldrig in några föremål i fläktens galler. Täck inte över apparaten under drift.
• • Koppla alltid ut strömkabeln ur eluttaget innan du tar bort skyddsgallret.
• • Anslut endast kabeln till växelström. Observera spänningsinformationen på apparaten.
• • Använd inte skadade förlängningskablar.
• • Dra inte nätsladden över vassa kanter och se till att den inte kommer i kläm.
• • Dra inte ut kontakten ur vägguttaget med våta händer eller genom att hålla i sladden.
• • Använd inte denna apparat i omedelbar närhet av badkar, dusch eller simbassäng (minsta avstånd är 3 m). Placera apparaten så att en person som befinner sig i badkaret inte kan röra apparaten.
• • Placera inte apparaten nära en värmekälla. Utsätt inte sladden för direkt värme (som t.ex. en uppvärmd värmeplatta, öppen eld, hett strykjärn, eller värmeelement). Skydda nätsladdar från olja.
• • Se till att apparaten är korrekt placerad för att säkerställa en hög stabilitet under dess drift och se till att ingen kan snubbla över nätsladden.
• • Apparaten är inte stänkskyddad.
• • Endast för inomhusbruk.
• • Förvara inte apparaten utomhus.
• • Förvara apparaten på en torr plats, oåtkomlig för barn (packa in apparaten).
• • Om elkabeln skadas måste den bytas ut av tillverkaren, dess servicepersonal eller liknande kvalificerade personer för att undvika fara.
• • Innan apparaten underhålls och efter varje användning, stänger du av apparaten och drar ut nätkabeln ur vägguttaget.
• • Reparationer av elektriska apparater får endast utföras av en kvalificerad eltekniker. Montering (se sid 2 och 3) Observera: Skyddsgallret måste vara ordentligt stängt innan du slår på apparaten för att undvika skador eller faror. Se till att alla skruvar och säkerhetsringar är ordentligt åtdragna. Anslut endast strömkabeln till uttaget när monteringen är klar. A. Ta bort fästringen (3) från huvudpelarens undersida (1). Sätt in huvudpelaren (1) i foten (2) och fäst den på plats med fästringen för fot och pelare (3). B. Skruven för höjdjustering (5) av huvudpelaren sitter på den övre pelaren (4). Genom att lossa på denna skruv kan pelarens höjd justeras. Dra åt skruven ordentligt när pelaren har uppnått önskad höjd. C. Lossa på fästskruven för motorhölje och pelare (7) på den övre pelaren (4). Placera motorhöljet (6) på den övre pelaren (4) och fäst med fästskruven för motorhölje och pelare (7). D. Ta bort fästringen för galler (8) från motorhöljet (6) och placera det bakre skyddsgallret (9) på motorhöljet (6). Vid placeringen ser du till att handtaget på det bakre skyddsgallret (9) är överst. Skruva nu tillbaka fästringen för galler (8) på motorhöljet (6) för att fästa det bakre skyddsgallret (9) i sitt läge. E. Fäst fläktbladen (10) på motorhöljet (6) och sätt fast i läge med fästskruv för fläktblad och motorhölje (11) (löst fäst på fläktbladet). Dra åt skruven som håller fast fläktbladen (10). F. Placera det främre skyddsgallret (12) på det bakre skyddsgallret (9). När du gör detta ska du se till att positioneringsklämman (13) på det främre skyddsgallret monteras på det bakre skyddsgallret så som visas i bilden på sidan 2–3. Stäng de två gallrena genom att fästa de 8 fästklämmorna (14). Se till att alla fästklämmor (14) sitter fast. G. Fäst de två gallrena (9 och 12) med fästskruven (15). Inställning / drift

1. Placera Charly i ett önskat område på en plan yta. Anslut nätkabeln (18)

till apparaten och koppla in adaptern i ett lämpligt uttag.

2. Slå på Charly-fläkten på regulatorn (16) och ställ in önskad hastighet

(lägen 1–3, från mild fläkt till kraftig cirkulation).

3. Skjut oscilleringsreglaget (17) nedåt för att slå på oscilleringen och dra

oscilleringsreglage uppåt för att stänga av oscilleringen.

4. Luftflödets riktning kan ställas in i 4 lägen. Genom att försiktigt flytta

motorhöljet (6) upp och ner, kan riktningen justeras (klickande ljud). Rengöring Innan apparaten underhålls och efter varje användning, stänger du av apparaten och drar ut nätkabeln (18) ur vägguttaget. Observera: Doppa inte apparaten i vatten (risk för kortslutning).

• • För att rengöra utsidan, torka av med en fuktig trasa och torka sedan ordentligt.
• • För att rengöra fläktbladen tar du bort fästskruven (15), lossar alla fästklämmor (14) och lyfter försiktigt bort det främre skyddsgallret (12). Du kan nu torka av fläktbladen (10) med en fuktig trasa och torka dem ordentligt efteråt. Efter rengöring sätter du tillbaka det främre skyddsgallret (12) på apparaten (passa in den övre positioneringsklämman: 13), sätter fast alla fästklämmor (14) och skruvar fast fästskruven (15) ordentligt. Reparationer
• • Reparationer av elektriska apparater får endast utföras av en kvalificerad eltekniker. Om felaktiga reparationer utförs, upphör garantin att gälla och allt ansvar frånsägs.
• • Använd aldrig apparaten om en kabel eller kontakt är skadad, om den har funktionsfel, om den har tappats eller blivit skadad på något annat sätt (sprickor/brister i höljet).
• • Tryck inte in några föremål i apparaten. Ta inte isär apparaten.
• • Om apparaten inte går att reparera, gör den obrukbar omedelbart och lämna in den på en lämplig återvinningsstation. Kassering Det europeiska direktivet 2012 / 19 / CE om avfall från elektrisk och elektronisk utrustning (WEEE), kräver att gammal hushållselektronik INTE kastas i det normala osorterade avfallet. Förbrukad utrustning måste samlas in separat för att optimera återanvändning och återvinning av det material som de innehåller och för minska påverkan på människors hälsa och på miljön. Symbolen med den överkorsade soptunnan på produkten påminner dig om din skyldighet att apparaten måste samlas in separat när det kasseras. Du kan kontakta din lokala myndighet eller återförsäljare för information om korrekt kassering av förbrukad elektronisk utrustning. Specifikationer Märkspänning Utgående effekt Mått Vikt Ljudnivå Uppfyller EU:s regler 230 V / 50 Hz 36 – 60 W 450 x 1’300 x 400 mm (bredd x höjd x djup)

< 56 dB(A) CE / WEEE / RoHS / EAC Alla rättigheter för tekniska ändringar förbehålles
