BRUKSANVISNING Peter Blanc STADLER FORM

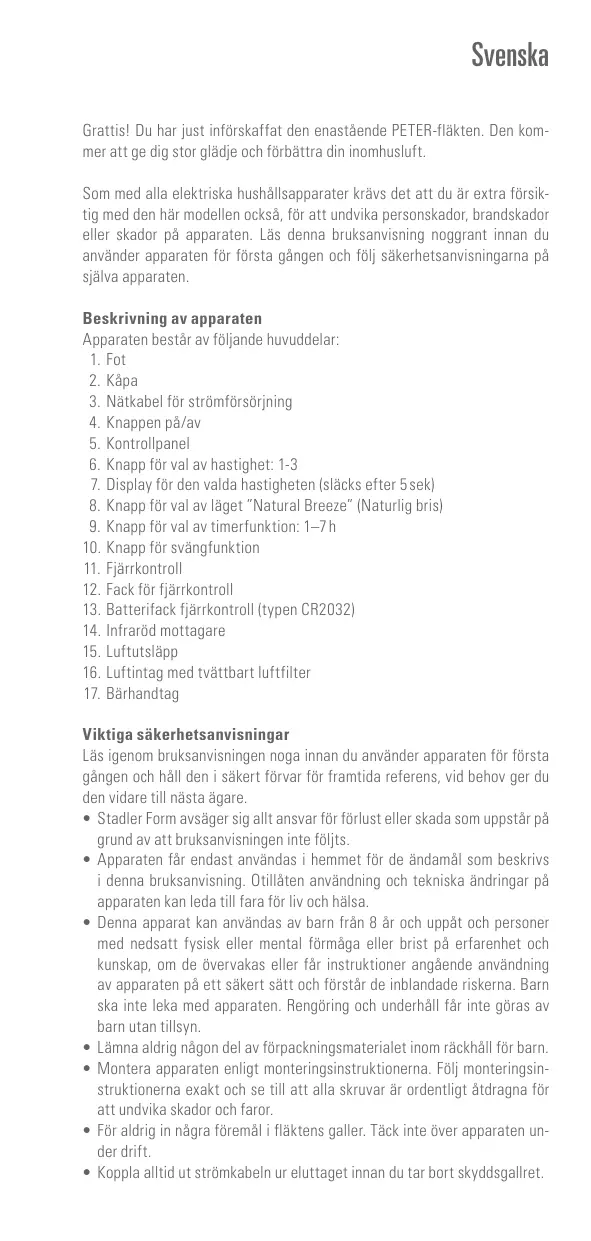

33–52 dB(A) CE / WEEE / RoHS / EAC Alle rettigheter ovenfor tekniske modifikasjoner er forbeholdt Svenska Grattis! Du har just införskaffat den enastående PETER-fläkten. Den kommer att ge dig stor glädje och förbättra din inomhusluft. Som med alla elektriska hushållsapparater krävs det att du är extra försiktig med den här modellen också, för att undvika personskador, brandskador eller skador på apparaten. Läs denna bruksanvisning noggrant innan du använder apparaten för första gången och följ säkerhetsanvisningarna på själva apparaten. Beskrivning av apparaten Apparaten består av följande huvuddelar:

3. Nätkabel för strömförsörjning

6. Knapp för val av hastighet: 1-3

7. Display för den valda hastigheten (släcks efter 5 sek)

8. Knapp för val av läget ”Natural Breeze” (Naturlig bris)

9. Knapp för val av timerfunktion: 1–7 h

10. Knapp för svängfunktion

12. Fack för fjärrkontroll

13. Batterifack fjärrkontroll (typen CR2032)

14. Infraröd mottagare

16. Luftintag med tvättbart luftfilter

Viktiga säkerhetsanvisningar Läs igenom bruksanvisningen noga innan du använder apparaten för första gången och håll den i säkert förvar för framtida referens, vid behov ger du den vidare till nästa ägare.

• • Stadler Form avsäger sig allt ansvar för förlust eller skada som uppstår på grund av att bruksanvisningen inte följts.
• • Apparaten får endast användas i hemmet för de ändamål som beskrivs i denna bruksanvisning. Otillåten användning och tekniska ändringar på apparaten kan leda till fara för liv och hälsa.
• • Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår de inblandade riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll får inte göras av barn utan tillsyn.
• • Lämna aldrig någon del av förpackningsmaterialet inom räckhåll för barn.
• • Montera apparaten enligt monteringsinstruktionerna. Följ monteringsinstruktionerna exakt och se till att alla skruvar är ordentligt åtdragna för att undvika skador och faror.
• • För aldrig in några föremål i fläktens galler. Täck inte över apparaten under drift.
• • Koppla alltid ut strömkabeln ur eluttaget innan du tar bort skyddsgallret.

• • Anslut endast kabeln till växelström. Observera spänningsinformationen på apparaten.
• • Använd inte skadade förlängningskablar.
• • Dra inte nätsladden över vassa kanter och se till att den inte kommer i kläm.
• • Dra inte ut kontakten ur vägguttaget med våta händer eller genom att hålla i sladden.
• • Använd inte denna apparat i omedelbar närhet av badkar, dusch eller simbassäng (minsta avstånd är 3 m). Placera apparaten så att en person som befinner sig i badkaret inte kan röra apparaten.
• • Placera inte apparaten nära en värmekälla. Utsätt inte sladden för direkt värme (som t.ex. en uppvärmd värmeplatta, öppen eld, hett strykjärn, eller värmeelement). Skydda nätsladdar från olja.
• • Se till att apparaten är korrekt placerad för att säkerställa en hög stabilitet under dess drift och se till att ingen kan snubbla över nätsladden.
• • Apparaten är inte stänkskyddad.
• • Endast för inomhusbruk.
• • Förvara inte apparaten utomhus.
• • Förvara apparaten på en torr plats, oåtkomlig för barn (packa in apparaten).
• • Om elkabeln skadas måste den bytas ut av tillverkaren, dess servicepersonal eller liknande kvalificerade personer för att undvika fara.
• • Innan apparaten underhålls och efter varje användning, stänger du av apparaten och drar ut nätkabeln ur vägguttaget.
• • Reparationer av elektriska apparater får endast utföras av en kvalificerad eltekniker. Montering (se sid 2 och 3) Fäst foten (1) på kåpans undersida (2) med de 4 medföljande skruvarna. Se till att skruvarna är ordentligt åtdragna. Inställning / drift

1. Placera Peter på den önskade platsen på ett plant underlag. Anslut nätkabeln (3) till ett lämpligt vägguttag.

2. Slå på apparaten genom att trycka på knappen på/av (4). De blå LEDlamporna på kontrollpanelen (5) tänds sedan. Apparaten avger en ljudsignal när en inställning ändras via kontrollpanelen (5) eller fjärrkontrollen (11).

3. Tryck på knappen för val av hastighet (6) för att ändra fläkthastigheten

(nivå 1–3). Ett tryck ökar hastigheten med ett steg. Tryck igen om du vill öka hastigheten med ytterligare ett steg. Numret för den valda hastighetsnivån (7) tänds på enhetens framsida och släcks efter 5 sekunder. 4. Tryck på knappen för val av läget ”Natural Breeze” (8) för naturliga vindförhållanden. Den blå LED-lampan under knappen (8) tänds nu. Detta läge erbjuder en behagligare kylningseffekt som simulerar en naturlig bris. Fläkthastigheten för denna bris varierar automatiskt beroende på den valda hastigheten.

5. Genom att trycka på knappen för timern (9) kan du ställa in dess drifttid

på mellan en till sju timmar (t.ex. 3 h = LED-lamporna 1 h och 2 h lyser, 7 h LED-lamporna 1 h, 2 h och 4 h lyser). Den valda tiden visas under knappen timer (9) med blå LED-lampor. Tryck en gång för att ställa in drifttiden till 1 h, tryck två gånger för 2 h osv. Återstående tid visas med de upplysta LED-lamporna som finns under knappen timer (9). Apparaten stänger av sig själv när den inställda drifttiden har passerat. Om inga LED-lampor lyser under knappen timer (9), är apparaten inställd på kontinuerlig drift.

6. Aktivera svängläget genom att trycka på knappen svängfunktion (10).

Apparaten svänger nu i en vinkel på ca 70° för att säkerställa optimal fördelning av kylluft i hela rummet. Tryck på knappen svängfunktion (10) igen om apparaten ska bibehålla en viss vinkel.

7. Stäng av apparaten genom att trycka på knappen på/av (4).

8. Fjärrkontrollen (11) är placerad i facket för fjärrkontroll (12) på apparatens baksida. Den styrs med infrarött ljus – för att använda den, rikta fjärrkontrollen mot den infraröda mottagaren (14) på enhetens framsida. Batterifacket (13) är placerat på fjärrkontrollens baksida (11). Detta öppnas genom att luckan förs nedåt. Rengöring Innan apparaten underhålls och efter varje användning, stänger du av apparaten och drar ut nätkabeln (3) ur vägguttaget. Observera: Doppa inte apparaten i vatten (risk för kortslutning).

• • För att rengöra utsidan, torka av med en fuktig trasa och torka sedan ordentligt.
• • Se till att luftintaget (16) och luftutsläppet (15) rengörs regelbundet för att undvika att damm samlas. Luftutsläppet (15) kan rengöras med en torr borste eller en dammsugare. Luftintagsgallret (16) är försett med ett luftfilter som kan tas bort och rengöras med en fuktig trasa. Avlägsna filtret genom att ta bort de 4 skruvarna på luftintagsgallret (16). Efter rengöring, säkerställ att luftfiltret är helt torrt och att de 4 skruvarna är ordentligt åtdragna igen. Reparationer
• • Reparationer av elektriska apparater får endast utföras av en kvalificerad eltekniker. Om felaktiga reparationer utförs, upphör garantin att gälla och allt ansvar frånsägs.
• • Använd aldrig apparaten om en kabel eller kontakt är skadad, om den har funktionsfel, om den har tappats eller blivit skadad på något annat sätt (sprickor/brister i höljet).
• • Tryck inte in några föremål i apparaten. Ta inte isär apparaten.
• • Om apparaten inte går att reparera, gör den obrukbar omedelbart och lämna in den på en lämplig återvinningsstation. Kassering Det europeiska direktivet 2012 / 19 / CE om avfall från elektrisk och elektronisk utrustning (WEEE), kräver att gammal hushållselektronik INTE kastas i det normala osorterade avfallet. Förbrukad utrustning måste samlas in separat för att optimera återanvändning och återvinning av det material som de innehåller och för minska påverkan på människors hälsa och på miljön. Symbolen med den överkorsade ”soptunnan” på produkten påminner dig om din skyldighet att apparaten måste samlas in separat när det kasseras. Du kan kontakta din lokala myndighet eller återförsäljare för information om korrekt kassering av förbrukad elektronisk utrustning. Specifikationer Märkspänning Utgående effekt Mått Vikt Ljudnivå Uppfyller EU:s regler 220–240 V / 50 Hz 36–60 W Kåpa: 135 x 1’100 mm (diameter x höjd) Fot: 240 mm (diameter)

33–52 dB(A) CE / WEEE / RoHS / EAC Alla rättigheter för tekniska ändringar förbehålles
