BRUKSANVISNING Charly Stand K STADLER FORM

3. Låsemøtrik til fod og midterstang

5. Skrue til højdejustering

7. Låseskrue til motorhus og midterstang

8. Låsemøtrik til ventilatorgitter

9. Bagsidens beskyttelsesgitter

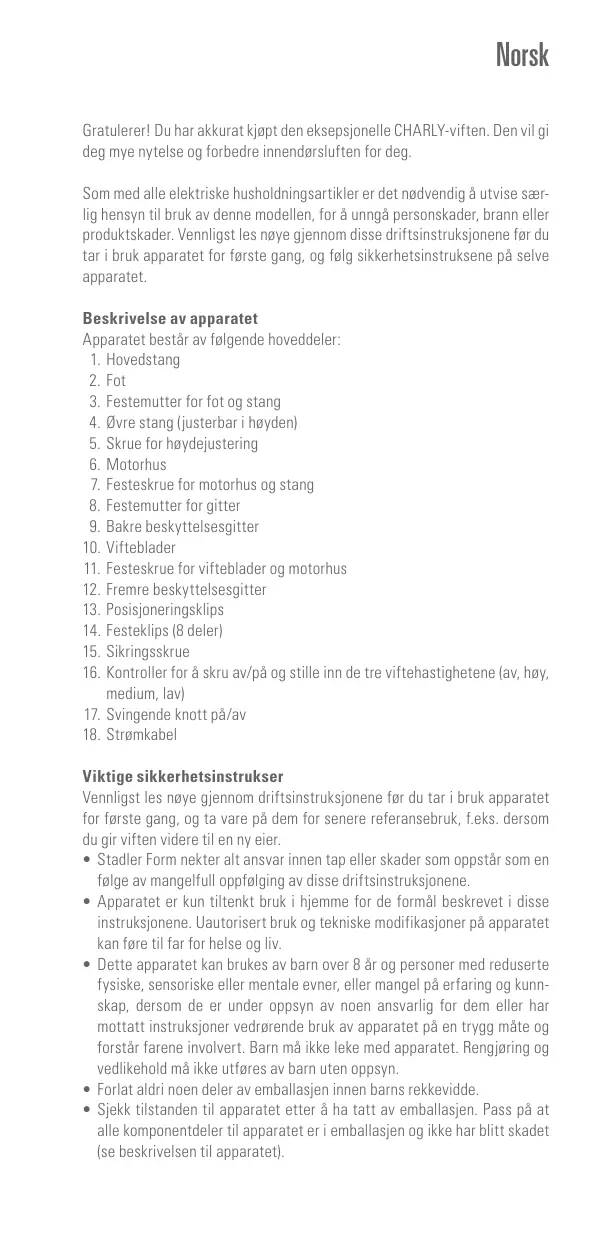

< 56 dB(A) CE / WEEE / RoHS / EAC Oikeudet muutoksiin pidätetäänn Norsk Gratulerer! Du har akkurat kjøpt den eksepsjonelle CHARLY-viften. Den vil gi deg mye nytelse og forbedre innendørsluften for deg. Som med alle elektriske husholdningsartikler er det nødvendig å utvise særlig hensyn til bruk av denne modellen, for å unngå personskader, brann eller produktskader. Vennligst les nøye gjennom disse driftsinstruksjonene før du tar i bruk apparatet for første gang, og følg sikkerhetsinstruksene på selve apparatet. Beskrivelse av apparatet Apparatet består av følgende hoveddeler:

3. Festemutter for fot og stang

4. Øvre stang (justerbar i høyden)

5. Skrue for høydejustering

7. Festeskrue for motorhus og stang

13. Posisjoneringsklips

14. Festeklips (8 deler)

16. Kontroller for å skru av/på og stille inn de tre viftehastighetene (av, høy,

17. Svingende knott på/av

Viktige sikkerhetsinstrukser Vennligst les nøye gjennom driftsinstruksjonene før du tar i bruk apparatet for første gang, og ta vare på dem for senere referansebruk, f.eks. dersom du gir viften videre til en ny eier.

• • Stadler Form nekter alt ansvar innen tap eller skader som oppstår som en følge av mangelfull oppfølging av disse driftsinstruksjonene.
• • Apparatet er kun tiltenkt bruk i hjemme for de formål beskrevet i disse instruksjonene. Uautorisert bruk og tekniske modifikasjoner på apparatet kan føre til far for helse og liv.
• • Dette apparatet kan brukes av barn over 8 år og personer med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, dersom de er under oppsyn av noen ansvarlig for dem eller har mottatt instruksjoner vedrørende bruk av apparatet på en trygg måte og forstår farene involvert. Barn må ikke leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn uten oppsyn.
• • Forlat aldri noen deler av emballasjen innen barns rekkevidde.
• • Sjekk tilstanden til apparatet etter å ha tatt av emballasjen. Pass på at alle komponentdeler til apparatet er i emballasjen og ikke har blitt skadet (se beskrivelsen til apparatet).

• • Monter apparatet i henhold til monteringsinstruksene. Følg monteringsinstruksene for montering nøye, og pass på at alle skruene strammes til stramt for å unngå at det oppstår skade og fare.
• • Sett aldri inn gjenstander i gitteret til viften. Ikke dekk til apparatet under bruk.
• • Koble alltid fra strømkabelen fra stikkontakten før du fjerner beskyttelsesgitteret.
• • Kun koble kabelen til vekselstrøm. Noter deg spenningsinformasjonen oppgitt på apparatet.
• • Ikke bruk skjøteledninger med skader.
• • Ikke dra strømkabelen over skarpe kanter og sørg for at den ikke klemmes mellom gjenstander.
• • Ikke napp kabelen ut av stikkontakten, og ikke fjern kabelen med våte hender.
• • Ikke bruk dette apparatet i umiddelbar nærhet av badekar, dusj eller svømmebasseng (oppretthold en minimumsdistanse på 3 m). Plasser apparatet slik at man ikke kan nå det fra badekaret.
• • Ikke plasser apparatet i nærheten av en varmekilde. Ikke utsett strømkabelen for direkte varme (som i nærheten av en kokeplate, åpen ild, varme jernplater eller ovner, for eksempel). Beskytt strømkabelen mot oljete væsker.
• • Sørg for at apparatet er forsvarlig posisjonert for å sikre høy stabilitet under driftsmodus, og sørg for at ingen kan snuble i strømkabelen.
• • Apparatet er ikke sprutsikkert.
• • Kun for innendørs bruk.
• • Ikke oppbevar apparatet utendørs.
• • Lagre apparatet på et tørt sted hvor barn ikke kan nå det (pakk apparatet inn).
• • Hvis strømledningen er skadet, må den skiftes ut av produsenten, serviceagenten eller liknende kvalifisert personell, for å unngå faresituasjoner.
• • Før vedlikehold og rengjøring av apparatet, slå av strømmen og plugg ut strømkabelen.
• • Reparasjoner på dette produktet må kun utføres av kvalifiserte teknikere. Montering (se side 2 og 3) Obs: Beskyttelsesgitteret må være riktig festet før du skrur på apparatet for å unngå skader eller farer. Påse at alle skruer og festemutre er riktig strammet. Ikke koble strømkabelen til veggkontakten før monteringen er fullført. A. Ta ut festemutteren (3) på undersiden av hovedstangen (1). Sett inn hovedstangen (1) i foten (2) og fest med festemutteren for fot og stang (3). B. Skruen for høydejustering (5) for hovedstangen befinner seg på den øvre stangen (4). Ved å ta ut denne skruen kan høyden til stangen justeres. Stram til skruen godt når stangen har ønsket høyde. C. Ta av festeskruen for motorhuset og stangen (7) på øvre stang (4). Finn motorhuset (6) på øvre stang (4) og fest med festeskruen for motorhuset og stangen (7). D. Ta ut festemutteren til gitteret (8) fra motorhuset (6) og plasser det bakre beskyttelsesgitteret (9) på motorhuset (6). Kontroller at håndtaket (8) på det bakre beskyttelsesgitteret (9) er øverst. Skru nå festemutteren til gitteret (8) på motorhuset (6) igjen, slik at det bakre beskyttelsesgitteret (9) festes i posisjon. E. Fest viftebladene (10) til motorhuset (6) og fest i posisjon med festeskruen for viftebladene og motorhuset (11) (løst festet til viftebladet). Stram til skruen for å feste viftebladene (10). F. Plasser det fremre beskyttelsesgitteret (12) på det bakre beskyttelsesgitteret (9). Når du gjør det må du passe på at plasseringsklipset (13) på det bakre beskyttelsesgitteret som vist på tegningen på side 2–3. Lukk de to gitrene ved å feste de 8 festeklipsene (14). Påse at alle festeklipsene (14) er festet. G. Fest de to gitrene (9 og 12) med festeskruen (15). Installasjon / drift 1. Plasser Charly i en ønsket posisjon på en flat overflate. Koble strømkabelen (18) til enheten og plugg adapteren til en egnet stikkontakt. 2. Slå på Charly-viften med kontrollen (16) og angi den ønskede hastigheten (Posisjonene 1–3, fra frisk bris til kraftig sirkulasjon).

3. Trykk ned svingebryteren (17) for å sku på svinging og trekk opp svingebryteren for å skru av svinging.

4. Luftretningen kan stilles inn på 4 posisjoner. Ved å forsiktig flytte motorhuset (6) opp og ned, kan retningen justeres (klikkelyd). Rengjøring Før vedlikehold, rengjøring og etter bruk, slå av apparatet og plugg fra strømkabelen (18). Obs: Aldri senk enheten i vann (fare for kortslutning).

• • For å rengjøre utsiden, tørk med en fuktig klut og tørk så godt.
• • For å rengjøre viftebladene, fjernes festeskruen (15), ta av alle festeklipsene (14) og løft forsiktig av det fremre beskyttelsesgitteret (12). Nå kan du tørke av viftebladene (10) med en fuktig klut, tørk det grundig etterpå. Etter rengjøring, setter du på det fremre beskyttelsesgitteret (12) på apparatet (fest det øvre festeklipset: 13), fest alle festeklipsene (14) og fest festeskruen (15) stramt. Reparasjoner
• • Reparasjoner på dette produktet må kun utføres av kvalifiserte teknikere. Dersom det utføres urettmessige reparasjoner utløper garantien og alt ansvarshold.
• • Aldri bruk apparatet dersom adapteren eller kontakten er skadet, etter det har feilfunksjonert, dersom det har blitt mistet eller skadet på noen som helst måte (sprekker/spriker i kabinettet).
• • Ikke press gjenstander inn i apparatet. Ikke demonter apparatet.
• • Dersom apparatet er utenfor reparasjonsmuligheter, gjør det ubrukbart umiddelbart og lever det til et returpunkt gitt til formålet. Avhending EU-direktiv 2012 / 19 / EF vedrørende elektriske og elektroniske apparater (Waste Electrical and Electronic Equipment - WEEE) sier at gamle elektriske husholdningsapparater ikke må kastes som vanlig restavfall. Gamle apparater må samles inn separat for å optimalisere gjenbruk og resirkulering av materialene de inneholder og redusere påvirkningen på menneskers helse og miljøet. Det overkryssede søppelkassesymbolet er for å minne om din forpliktelse om at du når du kaster apparatet må det samles inn separat. Forbrukerne må kontakte lokale myndigheter eller forhandler for informasjon angående riktig avhending av sitt gamle apparat. Spesifikasjoner Rangert spenning Utgangseffekt Dimensjoner Vekt Lydnivå I samsvar med EUforskrifter 230 V / 50 Hz 36 – 60 W 450 x 1’300 x 400 mm (bredde x høyde x dybde)
