РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EQ5 SIEMENS

Уважаемые любители кофе! Поздравляем Вас с покупкой этой полностью автоматической кофемашины эспрессо фирмы Siemens. В данной инструкции по эксплуатации описываются различные модели, отличающиеся по оснащению. Просьба также учитывать прилагаемую краткую инструкцию. Ее можно хранить в специальном отсеке (5c) до дальнейшего использования. Указания по технике безопасности Внимательно ознакомьтесь с инструкцией по эксплуатации, при работе руководствуйтесь указаниями данной инструкции и сохраняйте ее для дальнейшего использования! В случае продажи прибора просьба передать инструкцию по эксплуатации новому владельцу. Данная полностью автоматическая кофемашина эспрессо предназначена для бытового использования и рассчитана на соответствующую производительность; она не предназначена для промышленного применения. ¡ Опасность поражения током! При подключении прибора и при работе соблюдать данные, приведенные на типовой табличке. Пользоваться прибором допускается только при отсутствии повреждений кабеля и прибора.

Пользоваться прибором только внутри помещений при комнатной температуре. Не допускается пользование прибором лицами (включая детей) с пониженным уровнем физического, психического или умственного развития или недостаточными опытом и знаниями, за исключением случаев, в которых пользование прибором производится под присмотром лица, ответственного за их безопасность, или данные лица получили от него соответствующие инструкции. Хранить прибор в недоступном для детей месте. Следить за тем, чтобы дети не использовали прибор как игрушку. В случае сбоя в работе немедленно извлечь из розетки вилку сетевого кабеля. Для предотвращения опасных ситуаций ремонт прибора (например, замена поврежденного сетевого кабеля) может выполняться только нашей сервисной службой. Запрещается погружать в воду прибор или сетевой кабель. Не суйте руки в кофемолку. Не используйте прибор в помещениях с минусовой температурой. Комплект поставки (См. обзорную иллюстрацию в начале инструкции) 1 Полностью автоматическая кофемашина эспрессо TE506/TE509 2 Краткая инструкция 3 Инструкция по эксплуатации 4 Насадка для приготовления молочной пены 5 Индикаторная полоска для определения жесткости воды 6 мерная ложка для молотого кофе 7 Емкость для молока ¡ Опасность ожога горячей

Выпускная трубка (6a) насадки для приготовления молочной пены сильно нагревается. После использования дождаться охлаждения, только после этого прикасаться. Используйте прибор только после сборки и установки насадки для приготовления молочной пены (6). ¡ Риск удушья! Не разрешайте детям играть с упаковочным материалом.

(См. рисунки A, B, C, D и Е в начале инструкции) 1 Емкость для кофейных зерен 2 Крышка, сохраняющая аромат 3 Поворотный регулятор степени 4 Выдвижной отсек для молотого кофе (молотый кофе / таблетка для 5 Блок заваривания (рис. E) a) Блок заваривания b) Дверца c) Отсек для хранения краткой d) Нажимная кнопка e) Фиксатор 6 Насадка для приготовления молочной пены (рис. C) сниматься a) Выпускная трубка b) Переключатель режимов «теплое молоко»/«молочная пена» c) Трубка подачи молока d) Верхняя часть e) Трубка подачи воздуха 7 Устройство разлива кофе регулируемое по высоте 8 Поддон для капель (рис. D) a) Заслонка b) Емкость для кофейной гущи c) Поддон для капель под устройством разлива кофе d) Решетка-подставка под устройством разлива кофе 9 Сетевой выключатель O / I 10 Кнопка start 11 Кнопка 12 Кнопка h / g 13 Кнопка off / j 14 Регулятор «Крепость кофе» 15 Регулятор «Выбор напитка» 16 Дисплей 17 Съемная емкость для воды 18 Крышка емкости для воды 19 мерная ложка для молотого кофе (приспособление для установки фильтра для воды)

20 Отсек для хранения мерной ложки 21 Кабель питания с отсеком для его 22 Емкость для молока Элементы управления Сетевой выключатель O / I Сетевой выключатель O / I (9) используется для включения и полного выключения прибора (подача тока прерывается). Внимание: Перед выключением запустите программу очистки или нажмите кнопку off / j (13), чтобы выключить

Нажмите кнопку (11) для одновременного приготовления двух чашек выбранного напитка. Эта функция доступна при приготовлении напитков без добавления молока, а также в том случае, если не используется функция aromaDouble Shot.

Кнопка off / j При кратковременном нажатии кнопки off / j (13) выполняется ополаскивание и выключение прибора. Если нажать и удерживать кнопку off / j (13) нажатой, то на дисплее отображаются пользовательские настройки или начинается процесс удаления накипи и очистки прибора.

Кнопка h / g Нажмите на кнопку h / g (12), чтобы генерировать пар для приготовления молочной пены или теплого молока. Эта кнопка используется также для наливания горячей воды. Кнопка start При нажатии на кнопку start (10) начинается процесс приготовления напитка или выполняется сервисная программа. Повторным нажатием кнопки start (10) во время приготовления напитка можно досрочно остановить процесс.

Регулятор «Крепость кофе» Данный регулятор (14) используется для установки уровня крепости кофе.

DoubleShot крепкий + DoubleShot Приготовление кофе этих уровней крепости осуществляется в два этапа. См. «aromaDouble Shot» на стр. 105. Важно: При выборе напитка, который приготовить невозможно, на дисплее отображается неверная комбинация. Измените уровень крепости кофе или выбранный тип напитка. Переключатель Чтобы налить молочную пену, например, для латте маккиато или каппучино, поверните на лицевую сторону символ . Чтобы налить теплое молоко, поверните на лицевую сторону символ . Чтобы налить горячую воду, установите переключатель в горизонтальное

Регулятор «Выбор напитка» Данный регулятор (15) используется для выбора требуемого вида напитка и его количества на одну кружку. С его помощью можно также изменить пользовательские

Кофейные напитки без

малый эспрессо малый черный кофе черный кофе большой черный кофе

Сообщения на дисплее На дисплее (16) отображается не только текущее рабочее состояние, но и различные статусные сообщения либо уведомления о необходимом действии. После завершения такого действия сообщение исчезает, и повторно отображается меню выбора напитка. малый капучино большой капучино малый макиато mакиато большой макиато промыть машину промыть молочн.сист.

aromaDouble Shot Чем дольше готовится кофе, тем больше высвобождается горьких субстанций и неприятных ароматов. Это отрицательно сказывается на вкусе и делает кофе менее приятным для употребления. Для приготовления особенно крепкого кофе, модель TE506/TE509 оснащена специальной функцией aromaDouble Shot. После приготовления половины объема напитка кофе мелется и заваривается повторно, при этом исходит только его приятный Функция aromaDouble Shot активируется при следующих установках: Перед первым использованием Общие сведения Заливайте в емкость для воды только чистую, холодную, негазированную воду. Рекомендуется использовать только кофейные зерна, предназначенные для полностью автоматических кофемашин и кофемашин эспрессо. Не использовать кофейные зерна, покрытые глазурью, карамелью или обработанные другими сахаросодержащими добавками – они засоряют блок заваривания. В этом приборе можно устанавливать жесткость воды. На заводе установлена степень жесткости воды 4. Жесткость используемой воды определить с помощью прилагаемой индикаторной

Если при проверке установлено значение, отличное от 4, соответствующим образом измените настройки прибора после его включения (см. жесткость воды в главе «Установки меню» на стр. 108). Начало работы с прибором

1. Снимите защитную пленку.

2. Поставьте полностью автоматическую

кофемашину эспрессо на ровную и достаточно прочную для ее массы водостойкую поверхность. Удостоверьтесь в отсутствии препятствий в вентиляционных отверстиях прибора. Важно: Используйте прибор только в помещениях, защищенных от мороза. Если прибор транспортировался или хранился при температурах ниже 0 °C, то перед вводом его в эксплуатацию нужно выждать не менее 3 часов.

3. Сетевой кабель вытянуть из отсека (21), вставить штекер в розетку.

Необходимую длину можно отрегулировать, убирая кабель вверх или вытягивая его вниз. Для этого прибор задней стороной поставить, например, к кромке стола и вытянуть кабель вниз, или задвинуть вверх.

4. Установите насадку для приготовления молочной пены. Включайте прибор только после сборки и установки

насадки для приготовления молочной пены (6).

5. Поднять крышку емкости для воды (18).

6. Снять емкость для воды (17), промыть ее и заполнить свежей, холодной водой. Уровень заполнения

не должен превышать отметку max

7. Ровно установить емкость для воды (17)

и, надавив на нее, вставить до упора.

8. Закрыть крышку емкости для

9. Заполнить кофейными зернами емкость для зерен (1). (Процесс приготовления напитка из молотого кофе

описан в разделе «Приготовление кофейных напитков из молотого кофе» на стр. 109.)

10. Нажать сетевой выключатель O / I (9).

На дисплее (16) отображается меню установки языка дисплея.

11. Выберите требуемый язык дисплея с

помощью верхнего регулятора (15). Доступны следующие языки: English Français Svenska Polski Türkçe Norsk Português

12. Поместите емкость под выпускной

13. Нажать кнопку start (10). Выбранный

язык сохраняется в памяти. Прибор нагревается и промывается. Из устройства разлива кофе выльется некоторое количество воды. О готовности прибора к работе сигнализирует меню выбора напитка, отображающееся на Выключение прибора Если прибор не используется в течение часа, происходит его автоматическое ополаскивание и отключение (период времени можно программировать — см. выкл. через в главе «Установки меню» на стр. 107). Исключение: Если прибор использовался только для выпуска горячей воды или пара, то он отключается без ополаскивания. Чтобы вручную выключить прибор до истечения указанного времени, нажмите кнопку off / j (13). Будет выполнено ополаскивание и отключение прибора.

Примечание: Если прибор запущен в первый раз или после того, как была выполнена сервисная программа, или если прибор долгое время не использовался, первая чашка напитка не будет иметь нужного аромата, и ее нужно слить. Если полностью автоматическая кофемашина эспрессо не использовалась ранее, Вы начнете получать устойчивую мелкопористую пенку только после приготовления нескольких чашек кофе. При длительном использовании прибора на вентиляционных отверстиях могут образовываться капли воды. Это нормальное явление. Фильтр для воды Фильтр для воды позволяет предотвратить образование накипи. Перед использованием нового фильтра для воды его необходимо промыть. Для этого выполните следующие действия:

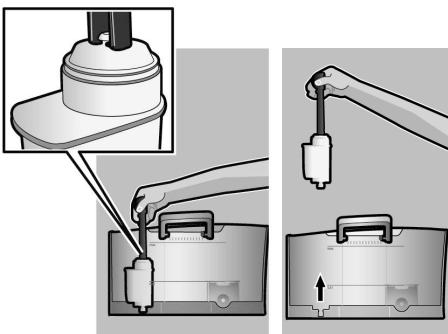

1. Надежно установите фильтр для воды

в емкость для воды нажатием на него с помощью мерной ложки (19).

2. Емкость для воды (17) заполнить водой до отметки max.

3. Нажмите и удерживайте кнопку

off / j (13) нажатой в течение не менее трех секунд. Откроется меню.

4. Нажимайте кнопку off / j (13), пока

на дисплее не отобразится фильтра нет или старый.

5. С помощью верхнего регулятора (15)

выберите включить фильтр.

6. Нажать кнопку start (10).

7. Поместите емкость объемом 0,5 л

под выпускной трубкой (6a).

8. Нажать кнопку start (10).

9. Вода проходит через фильтр, промывая его.

10. После этого опорожнить емкость.

Прибор снова готов к работе. К сведению: При промывке фильтра для воды одновременно была активирована настройка времени появления индикации замените фильтр!. После указания на дисплее замените фильтр! или макс. через 2 месяца резерв фильтра для воды выработан. Замена необходима по соображениям гигиены и с целью предотвращения образования известковых отложений (возможны повреждения прибора). Сменные фильтры можно приобрести через торговую сеть (TZ70003) или сервисную службу (467873). Если новый фильтр для воды не устанавливается, следует выбрать настройку фильтра нет или старый. Примечание: Если прибором длительное время не пользовались (например, в отпуске), перед использованием прибора следует промыть уже установленный фильтр для воды. Для этого приготовьте чашку горячей воды и вылейте ее. Установки меню С помощью меню настроек можно приспособить использование прибора к Вашим индивидуальным потребностям.

1. Кнопку off / j (13) удерживать нажатой минимум 3 секунды.

2. Нажимайте на кнопку off / j (13) до

тех пор, пока на дисплее не отобразится требуемый пункт меню.

3. Выберите требуемую настройку с помощью верхнего регулятора (15).

4. Подтвердите свой выбор, нажав на

кнопку start (10). Для выхода из меню без изменений переместите переключатель в положение выход и нажмите кнопку start (10).

Вы можете настроить следующие

выкл. через: Период времени, по истеПримечание: С помощью индикатора фильтра можно отметить месяц, в котором фильтр был вставлен. можно также отметить месяц для следующей замены фильтра (не позже, чем через два

чении которого после последнего приготовления напитка прибор автоматически отключается. можно установить время от 15 минут до 4 часов. Время, установленное по умолчанию, — 1 час, однако в целях энергосбережения его можно

фильтр: В этом меню можно указать, бу- дет ли использоваться фильтр для воды. Если фильтр для воды не используется, установите значение фильтра нет или старый. Если фильтр для воды используется, установите значение включить фильтр. Новые фильтры для воды необходимо промыть перед использованием (см. раздел «Фильтр для воды» на стр. 106). запуск Calc‘n‘Clean: Выбор вручную программ обслуживания (Calc‘n‘Clean / оч. от накипи / очистки). Нажмите кнопку start (10) и выполните выбранную программу (см. «Сервисные программы» на стр. 114). температ.: Температура заваривания (высокая / средняя / низкая) настраивается здесь. язык : Язык дисплея задается здесь. жесткость воды: В данном приборе можно устанавливать жесткость воды. Правильная настройка жесткости воды важна для обеспечения своевременного напоминания о необходимости удаления накипи. На заводе установлена степень жесткости воды 4. Жесткость воды можно определить с помощью прилагаемой индикаторной полоски или узнать ее на местной станции водоснабжения. Ненадолго опустите индикаторную полоску в воду, потом слегка стряхните, и уже через минуту можно будет видеть результат тестирования. Градусы жесткости воды и степени

счетчик напитков: Здесь отображается количество напитков, налитых с момента начала работы прибора. Установка степени

Поворотным регулятором степени помола (3) можно установить необходимую степень помола кофе. ¡ Внимание! Степень помола регулировать только при работающей кофемолке! В противном случае возможно повреждение прибора. Не суйте руки в кофемолку. ● При работающей кофемолке поворотным регулятором (3) отрегулировать помол кофе в диапазоне от тонкого (a: Поверните против часовой стрелки) до более грубого (b: Поверните по часовой стрелке).

Примечание: Действие новой настройки будет заметно только начиная со второй чашки кофе. Совет: Для темных обжаренных зерен устанавливайте более мелкий помол, для светлых обжаренных зерен – более грубый помол. Градус жесткости воды Французская шкала (°dH) шкала (°fH) 1-7 1-13 8-14 14-25 15-21 26-38 22-30 39-54

Приготовление кофейных напитков из кофейных зерен Данная полностью автоматическая кофе-машина эспрессо производит помол свежего кофе отдельно для каждого заваривания. Прибор должен быть готов к работе. Для приготовления кофейного напитка с молоком сначала вставьте трубку подачи молока в емкость для молока, а затем установите переключатель (6b) в положение «молочная пена» .

Важно: Засохшие остатки молока сложно удалить, поэтому сразу же после использования насадку для приготовления молочной пены (6) необходимо помыть в теплой воде, а затем прополоскать при помощи программы промыть молочн. сист. (см. стр. 112). Совет: Рекомендуется использовать специальные смеси кофейных зерен, предназначенные для кофеварок эспрессо и полностью автоматических кофемашин эспрессо. Для достижения оптимального качества зерна следует хранить в прохладном месте, в плотно закрытой упаковке или использовать глубокую заморозку. Размалывать можно и замороженные кофейные зерна. Важно: В емкость для воды (17) ежедневно заливать свежую воду. В емкости для воды (17) постоянно должно быть количество воды, достаточное для работы прибора. Приготовление

1. Под устройство разлива кофе (7) поставить предварительно подогретую

чашку (чашки). Совет: Перед приготовлением малой чашки эспрессо всегда подогревайте чашку, например, с помощью горячей 2. Выберите требуемый тип и количество кофе на одну чашку, поворачивая верхний регулятор (15). Выбранные тип и количество кофе на чашку отобразятся на дисплее.

3. Выберите требуемую степень крепости кофе, поворачивая нижний

регулятор (14). Выбранная степень крепости кофе отобразится на дисплее. Для одновременного приготовления двух чашек нажмите кнопку (11) (только для напитков без молока и без использования функции aromaDouble Shot).

4. Нажать кнопку start (10).

Кофе заваривается и затем вытекает в чашку (чашки).

Указание: В некоторых режимах кофе приготовляется в два этапа (см. «aromaDouble Shot» на стр. 105). Дождитесь полного завершения процесса. Повторным нажатием кнопки start (10) процесс приготовления можно завершить преждевременно. Приготовление кофейных напитков из молотого кофе Данная полностью автоматическая кофемашина эспрессо может работать с молотым (но не растворимым) кофе. Прибор должен быть готов к работе. Для приготовления кофейного напитка с молоком сначала вставьте трубку подачи

молока в емкость для молока, а затем установите переключатель (6b) в положение «молочная пена» .

Указание: Функция aromaDouble Shot недоступна, если для приготовления кофе используется молотый кофе. Важно: Засохшие остатки молока сложно удалить, поэтому сразу же после использования насадку для приготовления молочной пены (6) необходимо помыть в теплой воде, а затем прополоскать при помощи программы промыть молочн. сист. (см. стр. 112). Важно: В емкость для воды (17) ежедневно заливать свежую воду. В емкости для воды (17) постоянно должно быть количество воды, достаточное для работы прибора. Приготовление

1. Открыть выдвижной отсек для молотого кофе (4).

2. Засыпать не более двух мерных ложек молотого кофе (без «горки»).

Внимание: Не засыпать немолотые зерна или растворимый кофе.

3. Закрыть выдвижной отсек для молотого кофе (4).

4. Выберите требуемый напиток, поворачивая верхний регулятор (15) (только для одной чашки).

5. Нажать кнопку start (10).

Кофе заваривается и затем вытекает в

Приготовление горячей ¡ Опасность ожога! Насадка для приготовления молочной пены (6) сильно нагревается. Беритесь только за пластмассовую часть насадки для приготовления молочной пены (6). Прибор должен быть готов к работе.

1. Под отверстие насадки для приготовления молочной пены (6) поставить

предварительно подогретую чашку или стакан.

2. Переместите переключатель (6b) в

горизонтальное положение.

3. Нажмите и удерживайте кнопку

h / g (12) в течение примерно 3 секунд. Прибор начнет нагреваться. В течение приблизительно 40 секунд из отверстия насадки для приготовления молочной пены (6) будет литься горячая вода.

4. Снова нажмите кнопку h / g (12)

для прекращения операции. Указание: Для приготовления еще одной чашки кофе повторить процесс. Если в течение 90 секунд кофе не приготовляется, камера заваривания автоматически опорожняется во избежание переполнения. Проводится промывка прибора.

Приготовление молочной пены и теплого молока Важно: Засохшие остатки молока сложно удалить, поэтому сразу же после использования насадку для приготовления молочной пены (6) необходимо помыть в теплой воде, а затем прополоскать при помощи программы промыть молочн. сист. (см. стр. 112). Совет: можно вначале готовить молочную пену и затем варить кофе, либо готовить молочную пену отдельно и доливать ее в сваренный кофе. Уход и ежедневная

¡ Опасность ожога! Насадка для приготовления молочной пены (6) сильно нагревается. Беритесь только за пластмассовую часть насадки для приготовления молочной пены (6). Прибор должен быть готов к работе.

1. Поместите предварительно прогретую

чашку под выпускной трубкой (6a).

2. Вставьте трубку подачи молока (6c) в

3. Переместите переключатель (6b) в

положение «молочная пена» или «Теплое молоко» .

4. Нажмите кнопку h / g (12).

Кнопка h / g (12) замигает, и прибор будет нагреваться в течение примерно 20 секунд. ¡ Опасность ожога! молочная пена или теплое молоко выходят из насадки для приготовления молочной пены (6) под высоким давлением. Остерегайтесь ошпаривания брызгами молока. Не прикасайтесь к выпускной трубке (6a) и не направляйте ее на других людей. ¡ Опасность поражения током! Перед очисткой выньте вилку прибора из Запрещается погружать прибор в воду. Не использовать паровые очистители. ● Протрите корпус мягкой влажной тканью. ● Запрещается использование грубой ткани или чистящих средств. ● Остатки накипи, кофе, молока и раствора для удаления накипи удаляйте сразу же. Под такими остатками могут возникать очаги коррозии. ● Подайте поддон для капель (8с) с емкостью для кофейной гущи (8b) вперед и наружу. Снимите заслонку (8а) и решетку-подставку (8d). Опорожните и почистите поддон для капель и емкость для кофейной гущи. ● Извлеките выдвижной отсек для молотого кофе (4) и почистите его.

5. Завершите операцию, нажав кнопку

h / g (12). Совет: Для получения молочной пены оптимального качества предпочтительно использовать холодное молоко с жирностью не менее 1,5%. TE_506_509_1RW.indb 111

● Не мойте в посудомоечной машине следующие детали: крышка отсека для хранения краткой инструкции (5c), заслонка поддона для капель (8а), выдвижной отсек для молотого кофе (4), блок заваривания (5a). ● Следующие детали можно мыть в посудомоечной машине: поддон для капель под устройством разлива кофе (8с), емкость для кофейной гущи (8b), решетка-подставка под устройством разлива кофе (8d), сохраняющая аромат крышка (2) и мерная ложка для молотого кофе (19). ● Протрите внутренние поверхности прибора (держатели поддонов и выдвижной отсек для молотого кофе). Важно: Поддон для капель под устройством разлива кофе (8с) и емкость для кофейной гущи (8b) необходимо ежедневно опорожнять и чистить для предотвращения появления плесени. Указание: Если прибор находится в холодном состоянии, будучи включенным с помощью сетевого выключателя O / I (9), либо если он выключается автоматически после приготовления кофе, ополаскивание также происходит в автоматическом режиме. Иначе говоря, предусмотрена самоочистка системы. Важно: Если прибор не использовался долгое время (например, во время отпуска), тщательно промойте его целиком, включая систему подачи молока и блок заваривания. Крышку и изолирующую насадку емкости для молока (22) нельзя мыть в посудомоечной машине. Внутренняя часть емкости для молока не пригодна для мытья в посудомоечной машине. Очистка системы подачи молока Если не выполнить очистку системы подачи молока после налива молока, то через некоторое время на дисплее появится сообщение очистить молочн.

Систему подачи молока очищать после каждого использования! Для выполнения очистки оставьте переключатель (6b) в том же положении, в котором он находился во время последнего сеанса Для автоматической предварительной очистки системы подачи молока:

1. Поворачивая регулятор (15),

2. Поместите под выпускной трубкой

(6a) пустую и высокую емкость.

3. максимально приблизьте выпускную

4. Поместите конец трубки подачи

молока (6с) в емкость.

5. Нажать кнопку start (10).

Для промывки молочной системы прибор автоматически наполнит емкость водой и всосет ее через трубку подачи молока (6c). Процесс промывки автоматически завершается примерно через 1 минуту.

6. Опорожните емкость и очистьте трубку подачи молока (6с).

Кроме того, следует регулярно тщательно промывать систему подачи молока (в посудомоечной машине или вручную). Разборка системы подачи молока для

1. Выдвиньте насадку для приготовления молочной пены (6) из прибора.

2. Разберите насадку для приготовления

молочной пены на отдельные детали (6a – 6d) (см. рис. C в начале данной инструкции по эксплуатации).

Очистка блока заваривания Регулярно очищайте блок заваривания. Для автоматической предварительной очистки блока заваривания:

1. Поворачивая регулятор (15),

2. Поместите пустой стакан под

выпускной трубкой (6a).

3. Нажать кнопку start (10).

Проводится промывка прибора.

3. Очистите детали по отдельности при

помощи раствора моющего средства и мягкой щетки. При необходимости погрузите детали в теплый раствор моющего средства.

4. Все детали промыть чистой водой и

5. Опять собрать насадку для приготовления молочной пены и вставить ее в

прибор до упора. Дополнительно к программе автоматической очистки блок заваривания (5a) следует регулярно извлекать для чистки (См. рис. E в начале инструкции по эксплуатации).

1. Отключить прибор сетевым выключателем O / I (9). Ни одна кнопка не

2. Открыть дверцу (5b) блока

3. Красный фиксатор (5e) на блоке заваривания сдвинуть до упора влево.

4. Нажать на красную нажимную кнопку

(5d), взять блок заваривания за пазы и осторожно извлечь.

5. Промойте заварочный блок (5a) в

проточной воде. ¡ Опасность ожога горячей

Используйте прибор только после сборки и установки насадки для приготовления молочной пены (6).

6. Промойте сито блока заваривания

струей воды. приготовления кофе или молочной пены приводит к повышенному расходу энергии и быстрому заполнению поддона для ● Регулярно проводить мероприятия по удалению накипи, чтобы предотвращать образование известковых отложений. Известковые отложения ведут к повышенному расходу энергии. Сервисные программы Важно: Для очистки блока заваривания нельзя использовать моющие или чистящие средства. Нельзя также мыть его в посудомоечной машине.

7. Тщательно протрите внутреннюю поверхность прибора влажной тканью и

удалите остатки кофе.

8. Просушите блок заваривания (5a) и

внутренние поверхности прибора.

9. Вставить блок заваривания (5a) до

10. Красный фиксатор (5e) сдвинуть до

упора вправо и закрыть дверь (5b). Советы по экономии ● Полностью автоматическая кофемашина эспрессо отключается автоматически по истечении одного часа (заводская установка). Время, установленное по умолчанию, можно сократить (см. выкл. через на стр. 107). ● Выключайте полностью автоматическую кофемашину эспрессо, если она не используется. Для этого нажмите кнопку off / j (13). Будет выполнено ополаскивание и отключение прибора. ● По возможности не прерывать процесс приготовления кофе или молочной пены. Преждевременное прерывание

Совет: См. также краткую инструкцию в отсеке для хранения (5c). В зависимости от использования, с определенными интервалами на дисплее будут появляться следующие сообщения: требуется удал. накипь! или требуется очистка! или требуется Calc‘n‘Clean! В этом случае следует незамедлительно произвести очистку прибора или удаление накипи при помощи соответствующей сервисной программы. По выбору обе операции можно объединить в функции Calc‘n‘Clean (см. «Calc‘n‘Clean» на стр. 116). При нарушении указаний по выполнению сервисной программы возможно повреждение прибора. ¡ Внимание! При выполнении сервисной программы всегда использовать средства для удаления накипи и очистки согласно инструкции. Соблюдайте инструкции по технике безопасности, указанные на упаковке моющего средства. Запрещается прерывать выполнение сервисной программы! Не пить применяемые жидкости! Не допускается использовать уксус, средства на основе уксуса, лимонную кислоту или средства на основе лимонной кислоты!

Запрещается загружать таблетки или иные средства для удаления накипи в выдвижной отсек для молотого кофе (4)! Специально разработанные для удаления накипи и очистки таблетки можно приобрести через торговую сеть или сервисную службу. Номер заказа

Удаление накипи Длительность: прибл. 25 минут очистите поддон вставьте поддон ● Опорожните и установите поддон для капель (8). Важно: Если активирован фильтр для воды, на дисплее отобразится подсказка снять фильтр и повторно нажать кнопку start (10). Снимите фильтр, если Вы еще этого не сделали. Нажать кнопку start (10). засыпьте антинакип. нажмите start ● Теплую воду залить в пустую емкость для воды (17) до отметки 0,5l и растворить в воде 2 таблетки Siemens для удаления накипи. ● Нажать кнопку start (10). поместите контейнер нажмите start Важно: Если в емкость для воды (17) установлен фильтр для воды, обязательно извлеките его перед запуском программы удаления накипи. ● Поместите емкость объемом не менее 0,5 л под выпускной трубкой (6a). ● Нажать кнопку start (10). Если на дисплее отображается сообщение требуется удал. накипь!, нажмите на кнопку off / j (13) и удерживайте ее в нажатом положении в течение 3 секунд, а затем нажмите кнопку start (10). Начинается процесс удаления накипи. Для удаления накипи до появления подсказок нажмите кнопку off / j (13) и удерживайте ее в нажатом положении в течение не менее 3 секунд. Затем дважды кратковременно нажмите кнопку off / j (13). Поворачивайте верхний регулятор (15) до тех пор, пока на дисплее не отобразится запуск оч. от накипи. Нажмите кнопку start (10), чтобы начать процесс удаления накипи. Сообщения на дисплее проведут по пунктам программы. Программа удаления накипи длится приблизительно 20 минут.

идет удал. накипи очис./запол. емк. д/воды нажмите start ● Промыть емкость для воды (17) и заполнить ее водой до отметки max. ● Нажать кнопку start (10). идет удал. накипи Программа удаления накипи длится приблизительно минуты, после чего выполняется промывка прибора. очистите поддон вставьте поддон ● Опорожните и установите поддон для капель (8). Установите фильтр, если таковой используется. Прибор завершил программу удаления накипи и снова готов к работе.

Важно: Протрите прибор мягкой влажной тканевой салфеткой, чтобы сразу же убрать остатки раствора для удаления накипи. Под такими остатками могут образовываться очаги коррозии. В новых губчатых салфетках могут содержаться соли. Соли могут привести к образованию налета ржавчины на стальных деталях, поэтому перед использованием губчатых салфеток их следует тщательно прополоскать. Длительность: прибл. 10 минут Если на дисплее отображается сообщение требуется очистка!, нажмите на кнопку off / j (13) и удерживайте ее в нажатом положении в течение 3 секунд, а затем нажмите кнопку start (10). Начинается процесс очистки. Для очистки прибора до появления подсказок нажмите кнопку off / j (13) и удерживайте ее в нажатом положении в течение не менее 3 секунд. Затем дважды кратковременно нажмите кнопку off / j (13). Поворачивайте верхний регулятор (15) до тех пор, пока на дисплее не отобразится запуск очистки. Нажмите кнопку start (10), чтобы начать процесс очистки. Сообщения на дисплее проведут по пунктам программы.

очистите поддон вставьте поддон ● Опорожните и установите поддон для капель (8). идет очистка Прибор дважды выполняет промывку. откройте отсек ● Открыть выдвижной отсек для молотого кофе (4). засыпьте очиститель ● Добавить одну чистящую таблетку Siemens и закрыть выдвижной отсек для молотого кофе (4). идет очистка Длительность выполнения программы очистки приблизительно 8 минут. очистите поддон вставьте поддон ● Опорожните и установите поддон для капель (8). Очистка прибора завершена, и он готов к дальнейшей эксплуатации. Calc‘n‘Clean Длительность: прибл. 35 минут Calc‘n‘Clean объединяет функции удаления накипи и очистки. Если приближается время выполнения обеих программ, полностью автоматическая кофемашина эспрессо автоматически предлагает эту сервисную программу. Важно: Если в емкость для воды (17) установлен фильтр для воды, обязательно удалить его перед запуском сервисной Если на дисплее отображается сообщение требуется Calc‘n‘Clean!, нажмите на кнопку off / j (13) и удерживайте ее в нажатом положении в течение 3 секунд, а затем нажмите кнопку start (10). Начинается выполнение сервисной программы. Для запуска программы Calc‘n‘Clean до появления подсказок нажмите кнопку off / j (13) и удерживайте ее в нажатом положении в течение не менее 3 секунд. Затем дважды кратковременно нажмите кнопку off / j (13).

Поворачивайте верхний регулятор (15) до тех пор, пока на дисплее не отобразится запуск Calc‘n‘Clean. Для запуска программы Calc‘n‘Clean нажмите кнопку start (10). Сообщения на дисплее проведут по пунктам программы. очистите поддон вставьте поддон ● Опорожните и установите поддон для капель (8). идет Calc‘n‘Clean Прибор дважды выполняет промывку. откройте отсек ● Открыть выдвижной отсек для молотого кофе (4). засыпьте очиститель ● Добавить одну чистящую таблетку Siemens и закрыть выдвижной отсек для молотого кофе (4). Важно: Если активирован фильтр для воды, на дисплее отобразится подсказка снять фильтр и повторно нажать кнопку start (10). Снимите фильтр, если Вы еще этого не сделали. Нажать кнопку start (10). очис./запол. емк. д/воды нажмите start ● Промыть емкость для воды (17) и заполнить ее водой до отметки max. ● Нажать кнопку start (10). идет Calc‘n‘Clean Программа удаления накипи длится приблизительно 10 минут, после чего выполняется промывка. очистите поддон вставьте поддон ● Опорожните и установите поддон для капель (8). Установите фильтр, если таковой используется. Очистка прибора завершена, и он готов к дальнейшей эксплуатации. Важно: Протрите прибор мягкой влажной тканевой салфеткой, чтобы сразу же убрать остатки раствора для удаления накипи. Под такими остатками могут образовываться очаги коррозии. В новых губчатых салфетках могут содержаться соли. Соли могут привести к образованию налета ржавчины на стальных деталях, поэтому перед использованием губчатых салфеток их следует тщательно прополоскать. засыпьте антинакип. нажмите start ● Теплую воду залить в пустую емкость для воды (17) до отметки 0,5l и растворить в воде 2 таблетки Siemens для удаления накипи. ● Нажать кнопку start (10). поместите контейнер нажмите start ● Поместите емкость объемом не менее 1 л под выпускной трубкой (6a). ● Нажать кнопку start (10). идет Calc‘n‘Clean Программа удаления накипи длится приблизительно 22 минуты. TE_506_509_1RW.indb 117

Защита от замерзания

Чтобы избежать повреждений в результате воздействия холода во время транспортировки или хранения, прибор необходимо предварительно полностью опорожнить. Примечание: Прибор должен быть готов к работе, емкость для воды (17) должна быть заполнена.

1. Поместите большую емкость под выпускной трубкой (6a).

2. Нажмите кнопку h / g (12) и подождите 15 секунд, пока прибор будет

обрабатываться паром.

3. Отключить прибор сетевым выключателем O / I (9).

4. Опорожните емкость для воды (17) и

поддон для сбора капель (8). Принадлежности Через торговую сеть или сервисную службу можно приобрести следующие принадлежности. Номер заказа

Емкость для молока (изолированная) TZ70009

Утилизируйте упаковку с использованием экологически безопасных методов. Данный прибор имеет маркировку согласно европейской директиве 2002/96/ ЕС по утилизации старых электрических и электронных приборов (waste electrical and electronic equipment – WEEE). Этой директивой определены действующие на всей территории ЕС правила приема и утилизации старых приборов. Информацию об актуальных возможностях утилизации Вы можете получить в магазине, в котором Вы приобрели прибор. Условия гарантийного обслуживания Получить исчерпывающую информацию об условиях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре или в сервисном центре от производителя ООО «БСХ Бытовая техника», а также найти в фирменном гарантийном талоне, выдаваемом при продаже. мы оставляем за собой право на внесение изменений.

Самостоятельное устранение небольших проблем Сообщение на дисплее досыпьте зерна!, хотя емкость для кофейных зерен (1) заполнена, или кофемолка не размалывает кофейные зерна.

Зерна не проваливаются в кофемолку (слишком маслянистые зерна). Невозможно приготовле- Насадка для приготовление горячей воды (для ния молочной пены (6) загрязнена. Слишком мало или нет молочной пены, насадка для приготовления молочной пены (6) не всасывает молоко. Насадка для приготовления молочной пены (6) загрязнена. Неподходящее молоко. Насадка для приготовления молочной пены (6) неправильно собрана. В приборе образовалась

Кофе поступает по каплям или вообще не

Слишком мелкий помол. Кофе слишком тонкого Сильные известковые отложения на приборе. Неподходящий сорт кофе. Используются не свежеобжаренные зерна.

Слегка постучать по емкости для кофейных зерен (1). Попробовать другой сорт Пустую емкость для кофейных зерен (1) протереть сухой тканью. Очистить насадку для приготовления молочной пены (6), см. раздел «Уход и ежедневная очистка». Очистить насадку для приготовления молочной пены (6), см. раздел «Уход и ежедневная очистка». Использовать молоко с жирностью 1,5%. Смочите детали насадки для приготовления молочной пены и плотно прижмите друг Удалите накипь с прибора при помощи 2 таблеток для удаления извести, если нужно, выполните программу Установить более грубый помол. Использовать кофе более грубого помола. Очистить прибор от накипи. Используйте сорт кофе с большим содержанием зерен Использовать свежие кофейные зерна. Степень помола не соотУстановить тонкий помол. ветствует сорту кофейных Если не удается решить проблемы, обязательно свяжитесь с «горячей линией»! Номера телефонов находятся на последних страницах инструкции. TE_506_509_1RW.indb 119

Самостоятельное устранение небольших проблем Кофе слишком

Установлен слишком грубый помол, или кофе слишком грубого помола. Неподходящий сорт кофе.

Установить более тонкий помол или использовать кофе более тонкого помола. Использовать кофе более темной обжарки. Кофе слишком Установлен слишком тон- Установить более грубый кий помол, или кофе слиш- помол или использовать кофе более грубого помола. ком тонкого помола. Неподходящий сорт кофе. Использовать другой сорт Свяжитесь с «горячей Сообщение на дисплее Сбой прибора. ошибка обр. в техсл. Фильтр для воды не Фильтр для воды установ- С усилием нажмите на держится в емкости для лен неправильно. фильтр для воды, чтобы установить его в соединеводы (17). ние емкости для воды. Вставьте емкость для воды Сообщение на дисплее Емкость для воды вставпроверьте лена неправильно или надлежащим образом или емк. д/воды новый фильтр для воды промойте фильтр для воды не был промыт согласно согласно инструкции, а инструкции. затем введите прибор в эксплуатацию. Кофейная гуща не Степень помола слишком Установите более грубую уплотнена и слишком тонкая или слишком груили мелкую степень помола бая, или используется не- или используйте 2 мерных достаточно молотого кофе. ложки молотого кофе. Сообщение на дисплее Загрязнен блок заварива- Очистите блок заваривания очистите зав. механ. ния (5). (5). Слишком много Очистите блок заваривания молотого кофе в блоке (5) (Следует закладывать не заваривания (5). более 2 мерных ложек молотого кофе). Заедает механизм заваСнимите и очистите блок рочного блока. заваривания, см. раздел «Уход и ежедневная Значительные отличия в В приборе образовалась Очистите прибор от накипи качестве кофе или монакипь. с помощью двух таблеток лочной пены. для удаления накипи. Если не удается решить проблемы, обязательно свяжитесь с «горячей линией»! Номера телефонов находятся на последних страницах инструкции.

Самостоятельное устранение небольших проблем Капли воды на внутренней поверхности корпуса прибора при извлечении поддона для капель (8). Сообщение на дисплее

Поддон для капель (8) извлечен слишком рано.

Извлекайте поддон для капель (8) через несколько секунд после последнего приготовления напитка. Заварочный блок (5) Выключите прибор с уставставьте завар. блок отсутствует или не новленным заварочным блоком (5), подождите три секунды и снова включите Выключите прибор с помоЗаводские настройки Были заданы собственные настройки, щью сетевого выключателя были изменены которые более не O / I (9). Удерживайте наи должны быть жатыми кнопки off / j (13) активированы повторно являются желаемыми. и h / g (12) и включите («Reset»). прибор с помощью сетевого выключателя O / I (9). Затем подтвердите операцию нажатием кнопки start (10). Будут активированы заводские Если не удается решить проблемы, обязательно свяжитесь с «горячей линией»! Номера телефонов находятся на последних страницах инструкции.

Технические характеристики Параметры электропитания (напряжение/частота) 220-240 В / 50-60 Гц мощность, потребляемая при нагревании 1600 Вт максимальный напор насоса, статический 15 бар максимальная ёмкость резервуара для воды (без фильтра) 1,7 л максимальная ёмкость контейнера для кофейных

300 г Длина сетевого кабеля 100 см Размеры (В х Ш х Г) 385 x 280 x 479 мм Вес (незаполненной машины) 9,3 кг Тип жернова керамический
