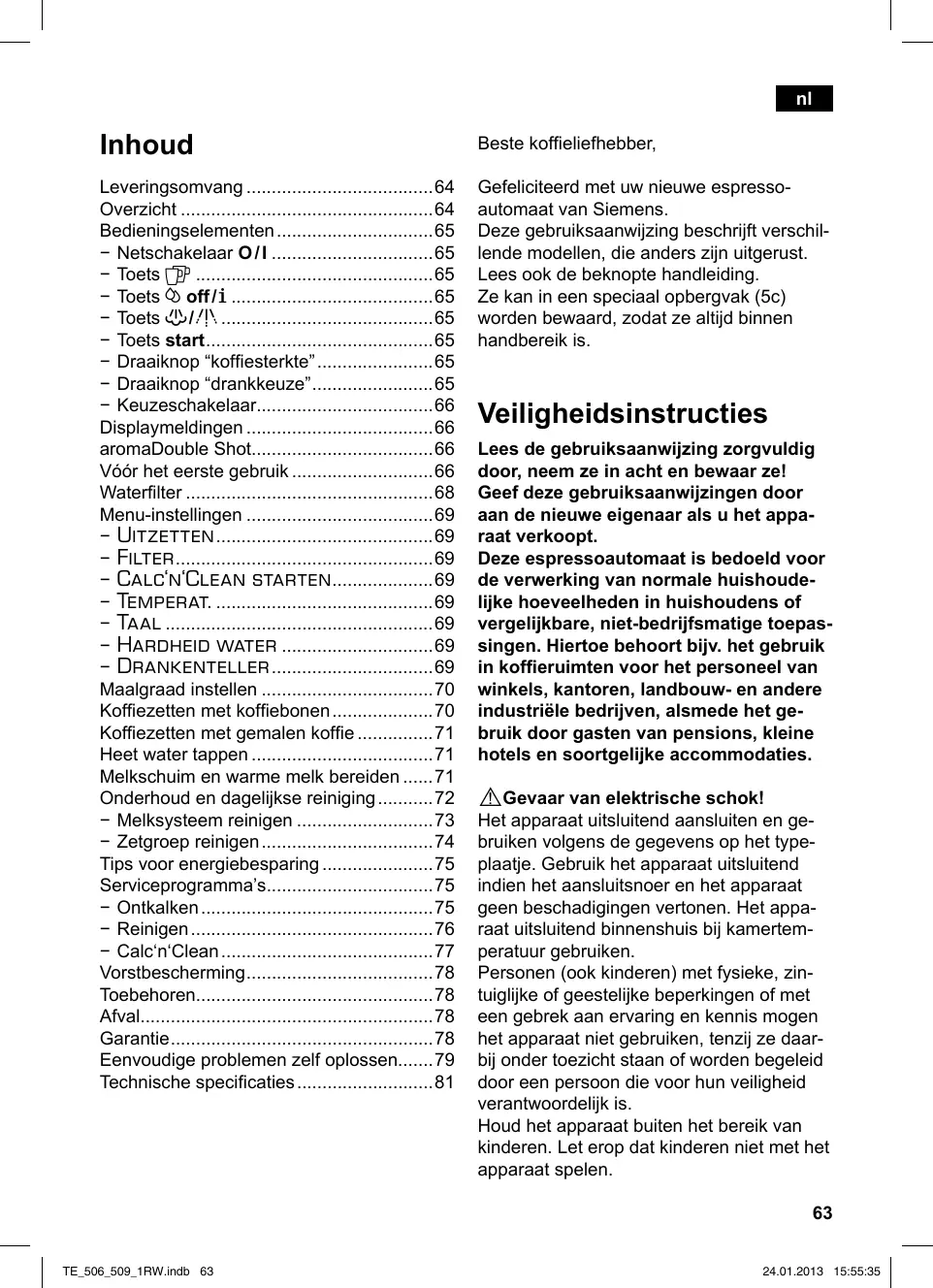

GEBRUIKSAANWIJZING EQ5 SIEMENS
-Toets 65
-Toets off/i 65
-Toets/1/.. 65
-Toets start. 65
-Draaiknop "koffiesterkte" 65
-Draaiknop "drankkeuze" 65
Displaymeldingen 66
aromaDouble Shot. 66
Vór het eerste gebruik 66
Waterfilter 68
Menu-installingen 69
-CALC'N'CLEAN STARTEN. 69
-TEMPERAT. 69
-TAAL 69
-HARDHEID WATER 69
Maalgraad instellen 70
Koffiezetten met koffiebonen 70
Koffiezetten met gemalen koffie 71
Heet water tappen 71
Melkschuim en warme melk bereiden.....71
Onderhoud en dagelijkse reiniging. 72

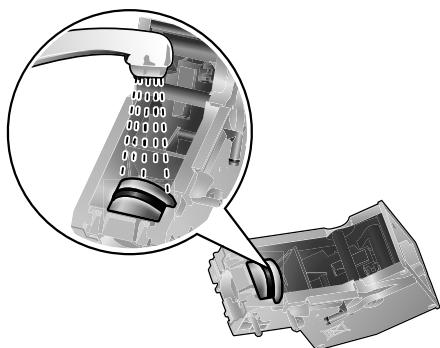

-Zetgroep reinigen. 74
Tips voor energiebesparing 75
Serviceprogramma's. 75
-Calc'nClean. 77
Eenvoudige problemen zelf oplossen.....79
Technische specificaties. 81
Bestekoffieliefbber,
Gefeliciteerd met uw nieuwe espressoautomaat van Siemens.
Deze gebruiksaanwijzing beschrijft verschillende modellen, die anders zijn uitgerust.
Lees ook de beknopte handleiding.
Ze kan in een special opbergvak (5c) worden bewaard, zodate ze.altijd binnen handbereik is.
Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door, neem ze in acht en bewaar ze!
Geef deze gebruiksaanwijzingen door aan de neue eigenaar als u het apparaat verkoopt.
Deze expressoautomaat is bedoeld voor de verwerking van normale huishoudelijkhe hoeveelheden in huishoudens of vergelijkbare, Niet-bedrijfsmatige toepassingen. Hiertoe behoort bijv. het gebruik in koffieruimten voor het personeel van winkels, Kantoren, landbouw- en andere industrielle bedrijven, alsmede het gebruik door gasten van pensions,kleine hotels en soortgelijke accommodaties.
Gevaar van elektrische schok!
Het apparaat uitsluitend aansluten en gebruiken volgens de gegevens op het typeplaatje. Gebruik het apparaat uitsluitend indien het aansluitsnoer en het apparaat geen beschadigingen vertonen. Het apparaat uitsluitend binnenschuis bij kamertemperatureur gebruiken.
Personen (ook kinderen) met fysieke, zintuiglijke of geestelijkke beperkingen of met een gebrek aan ervaring en kennis mogen het apparaat Niet gebruiken, tenzij ze waar bij onder toezicht staan of worden begeleid door een persoon die voor hun verilgheid verantwoordelijk is.
Houd het apparaat buiten het bereik van kinderen. Let erop dat kinderen nicht met het apparaat spelen.
nl
In geval van storing onmiddelijk de stekkeruit het stopcontact trekken.
Om bevaren te vermijden, mogen reparacies aan het apparaat - bijvoorbeeld het verwangen van een beschadigd aansluit-snoro - uitsluitend worden uitgevoerd door once klantenservice.
Het apparaat en het aansluitsnoer Niet onderdompelen in water.
Niet in het maalwerk vrijpen.
Gebruik het apparaat uitsluitend in vorstvrijeruijmten.
Risico op brandwonden!
De uitloop (6a) van de melkschuimer worden zeer heet. Na gebruik eerst lately afkoelen en pas daarna aanraken.
Gebruik dit apparaat alleen wanner de melkschuimer (6) volledig is gemonteerd en geinstalleerd.
Verstikkingsgevaar!
Laat kinderen nicht met verpakkingsmaterialial spelen.
Leveringsomvang
(zie de overzichtsafbeelding voor in de gebruiksaanwijzing)
Volutomatischespressoapparaat TE506/TE509
Beknopte handleiding
Gebruiksaanwijzing
Melkschuimer
Test strip voor de hardheid van het water
Maatlepel
Melkreservoir
Overzicht
(zie de overzichtsafbeeldingen A, B, C, D en E voor in de gebruiksaanwijzing)
1 Bonenreservoir
2 Aromadeksel
3 Draaiknop voor maalgraadinstelling
4 Poederlade (gemalen koffie/reinigungstablet)
5 Zetgroep (Afbeelding E)
a) Zetgroep
b) Deur
c) Opbergvak beknopte handleiding
d) Drukknop
e) Vergrendeling
6 Melkschuimer (Afbeelding C) afneembaar
a) Utloop
b) Keuzeschakelaar voor warme melk/melkschuim
c) Melkslang
d) Bovenste deel
e) Luchtpiijpje
7 Koffie-uitloop in hoogte verstelbaar
8 Lekschaal (Afbeelding D)
a) Scherm lekschalen
b) Koffiedikreservoir
c) Lekschaal koffie-uitloop
d) Lekplaat koffie-uitloop
9 Netschakelaar O/I
10 Toets start
11 Toets
12 Toets
13 Toets 念 off/i
14 Draaiknop "koffiesterkte"
15 Draaiknop "drankkeuze"
16 Display
17 Afneembaar waterreservoir
18 Deksel waterreservoir
19 Maatlepel (handvat voor waterfilter)
20 Opbergvak voor maatlepel
21 Netsnoer met opbergvak
22 Melkreservoir
Bedieningselementen
Netschakelaar O/I
Met de netschakelaar O/I (9) worden het apparaat ingeschakeld of vollediguitgeschakeld (onderbreking van de stroomtoevoer).
Belangrijk: Voer voordat u het apparaat uitschakelt het reinigingsprogrammauit of gebruik de knop 念 off/1 (13) om het apparaat uit te zetten.
Toets
Druk op de toets (11) als u twee kopjes van de gekozen drank tegelijk wilt zetten. Deze toets kan worden geactiveerd voor dranken+zonder melk en zonder de functie aromaDouble Shot.
Toets off/i
Als u kort op de knop off/i (13) drukt, wordt het apparaat gespoeld enuitgeschakeld. Als u de knop off/i (13) ingedrukt houdt, worden de gebruikersinstalling weergegeven of wordt de ontkalkings- en reini-gingsfunctie gestart.
Toets
Met een druk op de toets /! (12) worden stoom geproducederd voor de bereiding van melkschuim of warme melk. Deze toets wordt ook gezruikt voor het leveren van heet water.
Toets start
Met een druk op de toets start (10) worden de bereiding gestart of een serviceprogramma uitgevoerd. Doorijdens de bereiding nog-maals op de toets start (10) te drukken, kan het proces vroegtijdig worden afgebrozen.
Draaiknop "koffiesterkte"
| double
shot | Met deutsche draaiknop (14)
wordt de koffiesterkte
ingesteld. |
| ∅ | ZEER SLAP |
| tot | SLAP |
| NORMAAL |
| STERK |
| ∅ | DOUBLESHOT STERK+
DOUBLESHOT STERK++ |
| double
shot | Bij deutsche koffiesterkte worden
de koffie in 2 fasen gezet.
Zie “aromaDouble Shot” op
pagina 66. |
Draaiknop "drankkeuze"
| Met deze draaiknop (15)
wordt de gewenste drank
en de hoeveelheid per kop
geselecteerd. Hij worden ook
gebruikt om gebruikersinstel-
lingen te veranderen. |
| Koffiedranken zonder melk:
KLEINE ESPRESSO
ESPRESSO |
| tot | KLEINE CAFÉ CRÈME
CAFÉ CRÈME
GROTE CAFÉ CRÈME |
| Koffiedranken met melk:
KLEINE CAPPUCCINO
GROTE CAPPUCCINO |
| tot | KLEINE MACCHIATO
MACCHIATO
GROTE MACCHIATO |
| APPARAAT SPOELEN |
| u | MELKSYST. SPOELEN |
nl
Opmerking: Als een drank geseleerd wordt, die nicht kan worden bereid, dan verschijnt ONGELDIGE COMBINATIE op het display. U dient dan de koffiesterkte of uw drankkeuze te wijzigen.
Keuzeschakelaar
Als u melkschuim wilt hebben - bijvoorbeeld voor een latte macchiato of cappuccino - draait u het symbol maar voren.
Als u warme melk wilt hebben, draaat u het symbool 一 maar voren.
Voor heet water zet u de draaiknop in de horizontale stand.
Displaymeldingen
Op het scherm (16) verschijnen, behalve de actuèle bedrijfstoestand, verschillende meldingen die informatatie gezven over de toestand of u meedelen wanner u dient in te grijpen. Zodra u de moodzakelijkke maatregel hebt uitgevoerd, verdwijnt de melding en verschijnt het menu voor de drankkeuze一周.
aromaDouble Shot
Hoe langer het bereiden van de koffie duurt, des te meer bittere stoffen en ongewenste aroma's vrijkomen. Dit heeft een negatieve invloed op de smaak en maakt de koffie minder goed verteerbaar. Voor extra sterke koffie heeft de TE506/TE509 waarom een speciale functie: aromaDouble Shot. Wanner de helft van de gewenste hoeveelheid bereid is, worden verse koffie gemalen en voor de verdere bereiding gezebuikt, zodat alleen de lekkere aroma's vrijkomen. De functie aromaDouble Shot is actief bij de volgende instelleningen:
Vór het eerste gebruik
Algemeen
Doe alleen schoon, koud, koolzuurvrij water en bij voorkeur espresso- of bonenmelanges voor volautomatische apparaten in de overeenkomstige reservoirs.
Gebruik geen geglaseerde, gekaramelliseerde of met andere suikerhoudendeadditieven behandelde koffiebonen,wantdeze verstoppen de zetgroep.
Bij dit apparaat is de waterhardheid instelbaar. In de fabriek is de waterhardheid ingesteld op 4. Bepaal de hardheid van het gebruikte water met het bijgevoegde teststrookje. Blijkt uit deze test een andere waarden dan 4, dan dient het apparaat na de inschakeling dienovereenkomstig te worden geprogrammeerd (zie HARDHEID WATER op pagina 69).
Het apparaat in gebruik nemen
- Verwijder het aanweziges beschemfolie.
- Plaats de espressoautomaat op een vlokke, waterbestendige ondergrond met voldoende draagvermogen. Zorg dat de ventilatieopengen van het apparaat Niet geblokkeerd worden.
Belangrijk: Gebruik het apparaat alleen in vorstvrijne ruimten. Als het apparaat bij temperaturen onder 0^ is getransporteerd of opgeslagen, dient u ten minste 3=uur te wachten alvorens het apparaat in gebruik te nemen.
- Trek het netsnooruit het snoervak (21) en steek de stekker in. De gespaste lengte kan worden ingesteld door het snoer maar boven terug te schuiven of maar beneden uit te trekken. Zet het apparaat waar voor met dechterzijde aan bijv. de tafelrand en trek het snoer maar beneden of schuif het terug� boven.

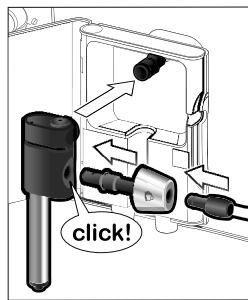

- Installeer de melkschuimer. Bedien het apparaat alleen wonneer de melkschuimer (6) volledig is gemonteerd en geinstalleerd.
- Klap het deksel van het waterreservoir (18) omhoog.
- Neem het waterreservoir (17) weg, spoel het UIT en vul het met vers, koud water. Neem hierbij de marketing max in acht.
- Zet het waterreservoir (17) recktop in het apparaat zetten en druk het helemaal maar onderen.
-
Sluit het deksel van het waterreservoir (18) wee.
-
Vul het bonenreservoir (1) met koffie-bonen. (Voor de bereiding met gemalen koffie, zich "Koffiezetten met gemalen koffie" op pagina 71.)
- Druk op de netschakelaar O/I (9). Op het display (16) verschijnt het menu voor het instellen van de displaytaal.
- Selecteer met de bovenste draaiknop (15) de gewenste displaytaal. Volgende talen zich beschikbaar:
ENGLISH NEDERLANDS
FRANCAIS ITALIANO
SVENSKA ESPANOL
POLSKI MAGYAR
TÜRKCE DANSK
NORSK SUOMI
PORTUGUES CESTINA
EAAHNIKA 6bJIrAPCKN
Pycckn
- Plaats een kannetje onder de uitloop (6a).
- Druk op de toets start (10). De gesele- teerde taal is opgeslagen.
Het apparaat warmth op en spoelt. Er loopt wat water UIT de koffie-uitloop. Als op het display de drankkeuze verschijnt, is het apparaat gebruisklaar.
Het apparatus uitschakelen
Als het apparaat een uur lang nicht werd bediend, wordt het automatisch gespoeld en uitgeschakeld (dezeijd is instelbaar, zie UITZETTEN op pagina 69).
Uitzondering: Het apparaat wordt zonder spoelen uitgeschakeld als er alleen heet water of stoom is geleverd.
Als u ereder het apparaat handmatig wilt uitschaken, drukt u op de knop
off/i (13). Het apparaat worden gespoeld en uitgeschakeld.
Opmerking: Bij het eerste gebruik, na de uitvoering van een serviceprogramma of als het apparaat gedurende langearend Niet is gebruikt, heeft de eerste drank nog niethet volle aroma; hij kan dan ook beter niet worden gedronken.
nl
Als u de espressomachine voor het eerst gebruikt, krijgt u pas een voldoend ditke en stabiele laag "crema" nadat u de eerstepeer kopje hebt getapt.
Als het apparaat langeijd achtereen is gebruikt, kuren er waterdruppels verschijnen op de ventilatieoppeningen. Dat is normalaal.
Waterfilter
Een waterfilter kan kalkafzetting helpen voorkomen.
Alvorens een/New waterfilter kan worden gebruikt, moet dit gespoeld worden. Hiervoor gaat u als volgt te werk:
- Duw het waterfilter met behulp van de maatlepel (19) stevig in het waterreservoir.
- Het waterreservoir (17) tot aan de markering max met water vullen.
- Houd de toets 业 off / i (13) minstens 3 seconden lang ingedrukt. Het menu wordt geopend.
- Druk meerdere keren op de toets 念 off/i(13)todat op het display GEN/ODFILTER staat.
- Selecteer met de bovenste draaiknop (15) FILTER ACTIVEREN.
- Druk op de toets start (10).
- Plaats een kannetje met een inhoud van 0,5 liter onder de uitloop (6a).
- Druk op de toets start (10).
- Er loopt nu water door het filter, om dit te spoelen.
- Giet verwolgens het reservoir leeg.
Het apparaat is waaronthoor gebruik.
Opmerking: Door het filter te spoelen, is tegelijk ook de instelling voor deindicatie van de filtervervang geactiveerd.
Als FILTER VERVANGEN verschijnt, of na maximaal 2 maanden is de werking van het filter uitgeput. Het dient om hygienische redenen en opdat het apparaat Niet zou verkalken (het apparaat kan schade oplopen) te worden verrangen.
Reservefilters zich in de handel (TZ70003) of via de klantenservice (467873) verkrijgbaar. Wordt er geen{nieuw filter geplaatst, draai de instelling FILTER dan op GEEN/oud.
Opmerking: Met de filterindicator=kunt u de maand markeren, waarin u het filter hebt aangebracht. U kunt ook de maand markeren waarin u het filter de volgende keer moet verrangen (ten的那一 twee maanden).
Opmerking: Wordt het apparaat langere tijd Niet gebruikt (bijv. vakantie), dan dient het geplaatste filter te worden gespoeld, alvorens het apparaat opnieuw worden gebruikt. Neem hiervoor een kop warm water af en giet deze cervolgens weg.
In de menu-installingenkest u het apparaat individuele aanpassen.
- Houd de toets off/i (13) minstens 3 seconden ingedrukt.
- Druk herhaaldelijk op de toets 心 off/1 (13), tot het gewenste menupunt op het display verschijnt.
- Selecteer met de bovenste draaiknop (15) de gewenste instelling.
- Bevestig met een druk op de toets start (10).
Om het menu zonder wijzigingen te verlaten, dient u de keuzeschakelaar op TERUG te zetten en verwolgens op de toets start (10) te drukken.
Volgende instellungen zijn möglichk:
UITZETTEN: Hier kan de tijdspanne worden ingesteld, waarna het apparaat na de LASTe drankbereiding automatisch worden uitgeschakeld. Er kan eenijd:tussen 15 minuten en 4aar worden ingesteld.De standaardinstelling is 1aar. Deze kan eventueel worden verkort, om energia te sparen.
FILTER: Hier(Int) u instellen of er een waterfilter wordt gebruikt. Als er geen waterfilter wordt gebruikt, draaat u de knop waar GEEN/ODU. Als er wel een waterfilter wordt gebruikt, draaat u de knop waar FILTER ACTIVEREN. Nieuwe waterfilters moeten voor gebruik worden gespoeld (zie "Waterfilter" op pagina 68).
CALC'N'CLEAN STARTEN: De serviceprogramma's (CALC'N'CLEAN / ONTKALKEN / REINIGEN) können hier handmatig worden geselecteerd. Druk op de toets start (10) en voer het geselecteerde programma uit (zie "Serviceprogramma's" op pagina 75).
TEMPERAT.: De bereidingstemperatuur (HOOG / GEMIDDELD / LAAG) kan hier worden ingesteld.
TAAL: Hier kan de displaytaal worden ingesteld.
HARDHEID WATER: Bij dit apparaat is de hardheid van het water instelbaar. De juiste instelling van de waterhardheid is van belang, opdat het apparaatijdig meldt, dat het moet worden ontkalkt. Af fabriek is als de waterhardheid vooraf ingesteld.
De hardheid van het water kunt u vaststellen met het meegeleverde teststrokje of opvragen bij hetplaatselijke drinkwaterbedrijf.
Dompel het teststrookje kort in water onder, schud het voorzichtig af en na een minuutkest u het resultaat aflezen.
Waterhardheidsgraden en insteltrappen:
| Trap | Waterhardheidsgraad |
| Duits (°dH) | Frans (°fH) |
| 1 | 1-7 | 1-13 |
| 2 | 8-14 | 14-25 |
| 3 | 15-21 | 26-38 |
| 4 | 22-30 | 39-54 |
DRANKENTELLER: Op het display staat hoeveel dranken er zich bereid sinds het apparaat in gebruik is genomen.
nl
Maalgraad instellen
Met de draaiknop (3) voor de maalgraadinstelling kan de gewenste fijnheid van de gemalen koffie worden ingesteld.
Let op!
Stel de maalgraad alleen bij draaiend maalwerk in! Anders kan het apparaat worden beschadigd. Niet in het maalwerk vrijpen.
- Stel, verwijl het maalwerk draait, de draai-knop (3) in vanarend gemalen koffie (a: gegen de klok in draaien) tot grof gemalen koffie (b: met de klok mee draaien).
Info: De neue instelling worden pas bij het tweede kopje koffie merkbaar.
Tip: Kies een fjnere maalgraad voor donker gebrande bonen en een grovere voor lichtere bonen.
Koffiezetten met koffiebonen
Deze espresso-automaat maalt voor elke bereiding verse koffie.
Het apparaat moet klaar+zijn voor gebruik. Als u een koffiedrank met melk wilt bereiden,plaats dan eerst de melkslang in een melkhouder en zet de draaiknop (6b) op "Melkschuim" 日
Belangrijk: Opgedroogde melkresten zijnlastig te verwijderen, dus moet de melkschuimer (6) onmiddelijk na gebruik wordengereinigd en gespoeld met hetprogramma MELKSYST. SPOELEN (zie pagina 73).
Tip: Gebruik bij voorkeur espresso- of bonenmelanges voor volautomatische apparaten gebruiken. Voor een optimale kwaliteit dienen de bonen koel en afgesloten te worden bewaard of te worden diepgevroyen. De koffiebonen+kennen ook diepgevroyen worden gemalen.
Belangrijk: Vul het waterreservoir (17) dagelijks met vers water. In het waterreservoir (17) dient zich alkijd voldoende water te bevinden voor de werking van het apparaat.
Bereiding
- Plaats de voorverwarmde kop(pen) onder de koffie-uitloop (7). Tip: Voor eenkleinepresso is het raadzaam om het kopje voor te verwar-men, bijv. met heet water.
- Selecteer met behulp van de bovenste draaiknop (15) de gewenste koffie en gewenste hoeveelheid. De geseleterde koffie en hoeveelheid worden op het display aangegeven.
- Selecteer met behulp van de onderste draaiknop (14) de gewenste koffiesterkte. De geseleerde sterkte verschijnt op het display. Als u twee kopjes tegelijk wilt zetten, drukt u op de toets (11) (alleen voor dranken zonder melk en zonder de functie aromaDouble Shot).
- Druk op de toets start (10).
De koffie worden gezet en loopt hierna in de kopje/kopjes.
Opmerking: Bij sommige instellenen worden de koffie in tweefasenbereid (zie "aromaDouble Shot" op pagina 66). Wacht tot de bereiding helemaal voltoid is.
Door nogmaals op de toets start (10) te drukken, kan de bereiding vroegtijdig worden beeindigd.
Koffiezetten met gemalen koffie
Met deze espessoautomaat kan ook met gemalen koffie (geen oploskoffie) worden gezet.
Het apparaat moet klaar+zijn voor gebruik. Als u een koffiedrank met melk wilt bereiden,plaats dan eerst de melkslang in een melkhouder en zet de draaiknop (6b) op "Melkschuim"
NB: De functie aromaDouble Shot kan nicht worden gebrukt wanneser de koffie worden bereid met gemalen koffie.
Belangrijk: Opgedroogde melkresten zijn lastig te verwijderen, dus moet de melk-schuimer (6) onmiddelijk na gebruik worden gereinigd en gespoeld met het programma MELKSYST. SPOELEN (zie pagina 73).
Belangrijk: Vul het waterreservoir (17) dagelijks met vers water. In het waterreservoir (17) dient zich alkijd voldoende water te bevinden voor de werking van het apparaat.
Bereiding
- Open de poederlade (4).
- Doe er maximaal 2 afgestreten maatlepels gemalen koffie in.
Let op: Doe geen hele bonen of oplos-koffie in de poederlade!
- Sluit de poederlade (4).
- Selecteer de gewenste drank met behulp van de bovenste draaiknop (15) (slechts een kop möglichk).
- Druk op de toets start (10).
De koffie worden gezet en loopt hierna in de kopje.
Opmerking: Voor een volgende kop koffie dient deze werkwijze te worden herhaald. Als binnen 90 seconden geen koffie worden genomen, worden het zetgroep automatisch leeggemaakt, om overlading te voorkomen. Het apparaat spoelt.
Heet water tappen
Risico op brandwonden!
De melkschuimer (6) wordt zeer heet. Houd de melkschuimer (6) uitsluitend aan het plastic gedeelte vast.
Het apparaat moet gebruikslaar+zijn.
- Plaats een voorverwarmd kopje of glas onder de uitloop van de melkschuimer (6).
- Draai de keuzeschakelaar (6b) in horizontale stand.
- Houd de toets 念 / 亡 (12) ongeveer 3 seconden ingedrukt. Het apparaat warmt op. Er stroomt ongeveer 40 se- conden lang heet water uit de uitloop van de melkschuimer (6).
- Druk opniewu op de toets /! (12) om het proces af te breken.
Melkschuim en warmemelk bereiden
Risico op brandwonden!
De melkschuimer (6) wordt zeer heet. Houd de melkschuimer (6) uitsluitend aan het plastic gedeelte vast.
Tip: U kurz erst de melk opschuimen en dan koffie nemen, ofwel de melk apart opschuimen en verrolgens op de koffie gieten.
Het apparaat moet gebruiksklaar zijn.
- Plaats een voorverwarmde kop onder de uitloop (6a).
nl
- Steek de melkslang (6c) in een melkkannetje.
- Draai de keuzeschakelaar (6b) op "Melkschuim" of "Warme melk".
4.Druk op de toets 山 / 山 (12). De toets 山 /山 (12) knippert, het apparaat warmt nu ca. 20 seconden op.
Risico op brandwonden!
Het melkschuim of de warme melk komt oder hoge druk uit de melkschuimer (6). Melkspetters können brandwonden veroorzaken. De uitloop (6a) mag nicht aangeraakt of op personen gericht worden.
5. Beeing het proces door op de toets (12) te drukken.
Tip: Voor een optimale melkschuimkwaliteit gebruikt u bij voorkeur koude melk met een vetgehalte van ten minste 1,5% .
Belangrijk: Opgedroogde melkresten zijnlastig te verwijderen, dus moet de melk-schuimer (6) onmiddelijk na gebruik wordengereinigd en gespoeld met hetprogramma MELKSYST. SPOELEN (zie pagina 73).
Onderhoud en dagelijkse reiniging
Risico op elektrische schokken!
Trek voor het reinigen de netstekkeruit.
Dompel het apparaat nooit in water.
Gebruik geen stoornreiniger.
Veeg de buitenzijde met een zachte, vochtige doek af.
- Gebruik geen schurende doeken of reinigingsmiddelen
- Resten van kalk, koffie, melk en ontkalkingsoplossing.altijd direct verwijderen. Onder zulke resten kan corrosievorming optreden.
- Trek de lekschaal (8c) met het koffiedikreservoir (8b) maar voren uit het apparaat. Verwijder het scherm (8a) en de lekplaat (8d). Giet de lekschaal en het koffiedikreservoir leeg en reinig bevde onderdelen.

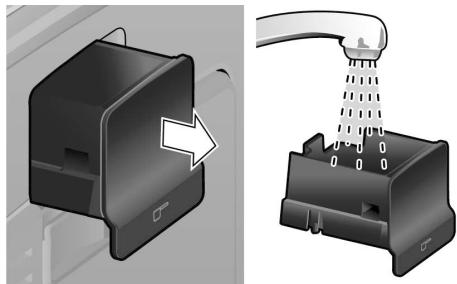

- Neem de poederlade (4)uit en reinig deze.
- De volgende onderdelen mogen nicht in de vaatwasser: deksel van het opbergvak (5c), scherm lekschalen (8a), poederlade (4), zetgroep (5a).
- De volgende onderdelen zich vaatwasbestendig: lekschaal voor koffie-uitloop (8c), koffiedikreservoir (8b), lekplaat koffie-uitloop (8d), aromadeksel (2) en maatlepel (19).
- Wrijf de binnenzijde van het apparaat schoon (ladeholders en poederlade).
Belangrijk: De lekschaal (8c) en het koffiedikreservoir (8b)要去en dagelijkss worden geleegd en schoongemaakt om schimmelvorming te voorkomen.
Opmerking: Als het apparaat in koude toe-stand met de netschakelaar O/I (9) worden ingeschakeld of na de bereiding van koffie automatisch wordenuitgeschakeld, worden het apparaat automatisch gespoeld. Het system reinigt dus zichzelf.
Belangrijk: Als het apparaat langerearendiet Nietis gebruikt (bijv. na eenvakantie),maak het hele apparaat dan grondig schoon, inclusief het melksysteme en de zetgroep. Plaats het deksel en het isolerende omhulsel van het melkreservoir (22) Niet in de vaatwasser. Het binnengedeelte van het melkreservoir is wel geschikt voor de vaatwasser.
Als het melksystemeert is gereinigd nadat er melk is gebruikt,verschijnt na verloop vanijd het bericht MELKSYST.REINIGEN! op het display. Reinig het melksysteme na elk gebruik! Voor de reiniging dient u de keuzeschakelaar (6b) in de LAST gebruekte stand te latent staan.
Het melksysteme automatisch voorreinigen:
- Selecteer met de draaiknop (15).
- Plaats een hoge, lege kan onder detuit (6a).
- Duw de tuit zo zich möglichn maar de kan toe.
- Plaats het uiteinde van de melkslang (6c) in de kan.
- Druk op de toets start (10).
Het apparaat laut automatisch water in de kan lopen en zuigt dit via de melkslang weeer op om het melksysteme te spoelen. Na ca. 1 min stopt het spoelproces automatisch.
- Giet de kan leeg en maak de melkslang (6c) schoon.
Daarnaast dient het melksysteme regelmatig grondig te worden gereinigd (in de vaatwasser of met de hand).
Melksystemeem voor de reiniging demonteren:
- Trek de melkschuimer (6) maar voren uit het apparaat.
- Neem de verschillende onderdelen (6a) t/m (6d) van de melkschuimer uit elkaar (zie afbeelding C aan het begin van de gebruiksaanwijzing).
- Reinig de afzonderlijke onderdelen met een zeepoplossing en een zache borstel. Zo nodig in een warmer zeepoplossing lately weken.
- Spoel alle onderdelen met helder water af en droog ze af.
nl
- Zet de afzonderlijke onderdelen ineen en duw de melkschuimer tot aan de aanslag in het apparaat.
Risico op brandwonden!
Gebruik dit apparaat alleen wanner de melkschuimer (6) volledig is gemonteerd en geinstalleerd.
Zetgroep reinigen
Reinig de zetgroep regelmatig.
De zetgroep automatisch voorreinigen:
- Selecteer met de draaiknop (15).
- Plaats een leeg glas onder de uitloop (6a).
- Druk op de toets start (10).
Het apparatus spoelt.
Aanvullend bij het automatische reinigingsprogramma dient de maalunit (5a) regelmatig te worden verwijderd en gereinigd (zie afbeelding E aan het begin van deze gebruiksaanwijzing).
- Schakel het apparaat met de netschakelaar O/I (9)uit. Er brandt geen enkele toetsmeer.
- Open de deur (5b) van de zetgroep.
- Schuif de rode vergrendeling (5e) aan de zetgroep helemaal maar links.
-
Druk op de rode drukknop (5d), neem de zetgroep aan de handvatten vast en trek hem voorzichtig uit het apparaat.
-
Spoel de zetgroep (5a) grondig met stromend water.
- Houd de zeef van de zetgroep onder de waterstraal.
Belangrijk: Gebruik bij het reinigen geen spoel- of reinigingsmiddelen en was de zetgroep Niet in de vaatwasser.
- Veeg de binnenkant van het apparaat goed schoon met een vochtige doek en verwijder alle koffieresten.
- Laat de zetgroep (5a) en de binnenkant van het apparaat drogen.
- Plaats de zetgroep (5a) tot aan de aanslag in het apparaat.
- Schuif de rode vergrendeling (5e)—hele-maal waar rechts en sluit de deur (5b).
Tips voor energiebesparing
- Depressoautomaat worden na een uur automatisch uitgeschakeld (farieksinstellung). De standaardtijd van een uur kan worden verkort (zie UITZETTEN op pagina 69).
- Zet het volautomatischepressoapparaatuitalsHetnietgebruikt.Druk hiervooropdeknopoff/13.Het apparaatwordstgespoelduuitgeschakeld.
- Onderbreek de koffie- of melkschuimbereiding indien möglich nicht. Een voortijdig stoppen van de koffie- of melkschuimbereiding leidt tot een verhoogd energieverbruik en tevens toteer restwater in de lekschaal.
- Ontkalk het apparaat regelmatig, om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.
Serviceprogramma's
Tip: Zie ook de beknopte handleiding in het opbergvak (5c).
Afhankelijk van het gebruik verschijnen op gezetteijdden de volgende meldingen op het display:
ONTKALKEN NODIG!
of
REINIGEN NODIG!
of
CALC'N'CLEAN NODIG!
Dan要去 het apparaat onverwijld met het betreffende programma worden gereinigd of ontkalkt. Indien nodig+kennen beide processen worden gecombineerd met behulp van de functie Calc'n'Clean (zie "Calc'n'Cleeanp vagina 77). Als het serviceprogramma Niet volgens de instructies plaatsvindt, kan het apparaat worden beschadigd.
Let op!
Wanner u het serviceprogrammaaat lopen, dient u alotijd ontkalkings- en reinigingsmiddel volgens de gebruiksaanwijzing te gebruiken. Neem de veiligheidsinstrumentes op de verpakking van het reinigingsmiddel in acht.
Onderbreek het serviceprogramma in geen geval! De vloeistoffen Niet opdrinken!
Gebruik nooit azijn, middelen op basis van azijn, citroenzuur of middelen op basis van citroenzuur!
Doe in geen geval ontkalkingstabletten of andere ontkalkingsmiddelen in de poederlader (4)!
Special ontwikkelde en geschikte ontkalkings- en reinigingstabletten zijn in de handel of via de klantenservice verkrijgbaar.
| Bestelnr. | Handel | Klantenservice |
| Reinigings-tableten | TZ60001 | 310575 |
| Ontkalkings-tableten | TZ60002 | 310967 |
Ontkalken
Belangrijk: Als een waterfilter in het water-reservoir (17) geplaatst is, dient dit vór de start van het ontkalkingsproces in elk geval te worden verwijderd.
Als op het display de melding ONTKALKEN NODIG! verschijnt, dient u de toets off/i (13) gedurende 3 seconden ingedrukt te houden en cervolgens op toets start (10) te drukken. Het ontkalkingsprogramma worden gestart.
Om het appararaat tussendoort te ontkalken, houdt u de toets 念 off/i (13) gedurende minstens 3 seconden ingedrukt. Druk verwolgens tweeemaal kort op de toets 念 off/i (13).
nl
Draai de bovenste draaiknop (15), tot ONTKALKEN STARTEN op het display verschijnt. Om het ontkalkingsproces te starten, drukt u op de toets start (10). Het display leidt u door het programma.
LEKBAK LEGEN
LEKBAK PLAATSEN
- Lekschaal (8) leeggieten en waar terugplaatsen.
Opmerking: Als het waterfilter geactiveerd is, verschijnt op het display een instructie om het filter te verwijderen en opnieuw op de toets start (10) te drukken. Verwijder nu het filter (als u dit nog nicht gedaan had). Druk op de toets start (10).
ONTKALKER VULLEN
STARTINDRUKKEN
- Giet lauw water in het lege waterreservoir (17), tot aan de markings 0,5 en loskaarin 2 Siemens-ontkalkingstabetten op.
- Druk op de toets start (10).
HOUDER PLAATSEN
STARTINDRUKKEN
- Plaats een kannetje met een inhoud van minstens 0,5 liter onder de uitloop (6a).
- Druk op de toets start (10).
ONTKALKEN BEZIG
Het ontkalkingsprogramma loopt nu gedurende ca. 20 minutes.
VUL/REINIG WATERTANK
STARTINDRUKKEN
- Spoel het waterreservoir (17) en vul het tot de marketing max met vers water.
- Druk op de toets start (10).
ONTKALKEN BEZIG
Het ontkalkingsprogramma loopt nu gedurende ca. 3 minutes en spoelt het apparaat.
LEKBAK LEGEN
LEKBAK PLAATSEN
- Lekschaal (8) leeggieten en weer terugplaatsen.
Plaats het filter terug (als u een filter gebruikt). Het apparaat is ontkalkt en weer klaar voor gebruik.
Belangrijk: Veeg het apparaat met een zachte, vochtige doek af om resten van de ontkalkoplossing direct te verwijderen. Dergelijkke resten konnen corrosievormingveroorzaken. Nieuwe sponsdoekjes konnen zouten bevatten. Deze zouten konnen een roestlaagje op het roestvrij staalverozaken. Spoel deze doekjes waarom.altijd voor gebruik grondiguit.
Reinigen
Duur: circa 10 minuten.
Als op het display de melding REINIGEN NODIG! verschijnt, dient u de toets / (13) gedurende 3 seconden ingedrukt te houden en verrolgens op toets start (10) te drukken. Het reinigingsprogramma worden gestart.
Om het apparaat tussendoortre reinigen, houdt u de toets 念 off/i (13) gedurende minstens 3 seconden ingedrukt. Druk vervolgens tweeemaal kort op de toets 念 off/i (13). Draai de bovenste draaiknop (15), tot REINIGEN STARTEN op het display verschijnt. Om het reinigingsproces te starten, drukt u op de toets start (10).
Het display leidt u door het programme.
LEKBAK LEGEN
LEKBAK PLAATSEN
- Lekschaal (8) leeggieten en weer terugplaatsen.
REINIGEN BEZIG
Het apparatus spoelt tweeemaal.
LADE OPENEN
REINIGER VULLEN
Leg een Siemens-reinigstablet in delade (4) en sluit.Deze.
REINIGEN BEZIG
Het reinigingsprogramma loopt nu gedurende ca. 8 minutes.
LEKBAK LEGEN
LEKBAK PLAATSEN
- Lekschaal (8) leeggieten en weer terugplaatsen.
Het apparatus is gereinigd en weeer klaar voor gebruik.
Calc'n'Cle a n
Duur: circa 35 minuten.
Calc'n'Clean combineert de functies voor ontkalking en reiniging. Als het apparaat ongeveer op hetzelfde moment beiden functies vereist, stelt de espresso-automaat automatisch dit serviceprogramma voor.
Belangrijk: Als een waterfilter in het water-reservoir (17) geplaatst is, dient dit vór de start van het ontkalkingsproces in elk geval te worden verwijderd.
Als op het display de melding
CALC'N'CLEAN NODIG! verschijnt,
dient u de toets off/i (13) gedurende
3 seconden ingedrukt te houden en verzolgens op toets start (10) te drukken. Het onderhoudsprogramma worden gestart.
Om Calc'nClean tussendoor uit te voeren, houdt u de toets 念 off/i (13) gedurende minstens 3 seconden ingedrukt. Druk verzolgens tweemaal kort op de toets 念 off/i (13). Draai de bovenste draaiknop (15), tot Calc'nCLEAN STARTEN op het display versuschijnt. Om Calc'nClean te starten, drukt u op de toets start (10).
Het display leidt u door het programme.
LEKBAK LEGEN
LEKBAK PLAATSEN
- Lekschaal (8) leeggieten en weer terugplaatsen.
CALC'N'CLEAN BEZIG
Het apparatus spoelt tweeemaal.
LADE OPENEN
REINIGER VULLEN
Leg een Siemens-reinigstablet in de lade (4) en sluit deze.
Opmerking: Als het waterfilter geactiveerd is, verschijnt op het display een instructie om het filter te verwijderen en opnieuw op de toets start (10) te drukken. Verwijder nu het filter (als u dit nog nicht gedaan had). Druk op de toets start (10).
ONTKALKER VULLEN
STARTINDRUKKEN
- Giet lauw water in het lege waterreservoir (17), tot aan de markings 0,51 en los daarin 2 Siemens-ontkalkingstabletten op.
- Druk op de toets start (10).
HOUDER PLAATSEN
STARTINDRUKKEN
- Plaats een kannelje met een inhoud van minstens 1 liter onder de uitloop (6a).
- Druk op de toets start (10).
CALC'N'CLEAN BEZIG
Het ontkalkingsprogramma loopt nu gedurende ca. 22 minutes.
VUL/REINIG WATERTANK
STARTINDRUKKEN
- Spoel het waterreservoir (17) en vul het tot de marketing max met vers water.
- Druk op de toets start (10).
nl
CALC'N'CLEAN BEZIG
Het ontkalkingsprogramma loopt nu gedurende ca. 10 minutes en spoelt het apparaat.
LEKBAK LEGEN
LEKBAK PLAATSEN
- Lekschaal (8) leeggieten en weer terugplaatsen.
Plaats het filter terug (als u een filter gebruikt). Het apparaat is gereinigd en weeer klaar voor gebruik.
Belangrijk: Veeg het apparaat met een zachte, vochtige doek af om resten van de ontkalkoplossing direct te verwijderen. Dergelijkmente resten kuren corrosievormingveroorzaken. Nieuwe sponsdoekjes kuren zouten bevatten. Deze zouten kuren een roestlaagje op het roestvrij staalverozaken. Spoel deze doekjes waarom.altijd voor gebruik grondiguit.
Vorstbescherming
Om vorstschade bij het transport en de opslag te voorkomen, dient het apparaat vooraf volledig te worden leeggemaakt.
Info: Het apparaat moet gebruiksklaarশn, het waterreservoir (17) gemuld.
- Plaats een voldoende große kan onder de uitloop (6a).
- Druk op de toets /! (12) en LAST het apparaat ongeveer 15 seconden stoem blazen.
- Schakel het apparaat met de netschakelaar O/I (9)uit.
- Het waterreservoir (17) en de lekschaal (8) leeggieten.
Toebehoren
Onderstaand toebehoren is in de handel of bij de klantenservice verkrijgbaar.
| Bestelnr. | Handel | Klantenservice |
| Reinigings-tableten | TZ60001 | 310575 |
| Ontkalkings-tableten | TZ60002 | 310967 |
| Waterfilter | TZ70003 | 467873 |
| Melkreservoir (geisoleerd) | TZ70009 | 673480 |
Afval
Gooi verpakkingsmaterial op een milieuvriendelijke manier weg. Dit apparaat isgekenmerkt in overeenstemming met deEuropese richtlijn 2012/19/EG betreffendeafgedankte elektrische en elektronischeapparatuur (waste electrical and electronicequipment - WEEE). De richtlijn geeft hetkader aan voor de in de EU geldige terugneming en verworking van oude apparaten.Raadpleeg uw gespecialiseerde handelaarvoordede geldende voorschriften inzakeafvalverwijdering.
Garantie
Voor dit apparaat gelden de garantievooraaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag更是 informatie. Om aanspraak te makes op de garantie heeft u alttijd uw aankoopbewijs nodig.
Wijzigingen voorbehonden.
Eenvoudige problemen zelf oplossen
| Probleem | Oorzaak | Oplossing |
| Op het display verschijnt BONEN BIJVULLEN! hoewel het bonenreservoir (1) gemvuld is, of het maalwerk maalt geen koffiebonen. | De bonen vallen Niet in het maalwerk (bonen+zijn te olieachtig). | Klop zichtjes谈起 het bonenreservoir (1). Gebruik eventuele een andere koffiesoort. Maak het bonenreservoir (1) leeg en veeg het uit met een droge doek. |
| Er kan geen warm water worden genomen. | De melkschuimer (6) of de houder van de melkschui-mer is vuil. | Reinig de melkschuimer (6) of de houder van de melkschui-mer, zie “Onderhoud en dage-lijkse reinigging”. |
| Te weinig of geen melkschuim, of de melkschuimer (6) zuijt geen melk aan. | De melkschuimer (6) of de houder van de melkschui-mer is vuil. | Reinig de melkschuimer (6) of de houder van de melkschui-mer, zie “Onderhoud en dage-lijkse reinigging”. |
| Ongeschikte melk. | Gebruik melk met een vetgehalte van 1,5%. |
| De melkschuimer (6) is nicht correct gemonteerd. | Bevochtig de onderdelen van de melkschuimer en druk ze stevig op elkaar. |
| Het apparaat is verkalkt. | Ontkalk het apparaat met 2 ontkalktableten. Voer het programme zo nodig 2 x uit. |
| De koffie loopt slechts druppelsgewijs of er loopt—helemaal geen koffiemeer. | De maalgraad is te fijn. De gemalen koffie is te fijn. | Stel de maalgraad grover in. Gebruik grover gemalen koffie. |
| Het apparaat is sterk verkalkt. | Ontkalk het apparaat. |
| De koffie heeft geen "crema". | Ongeschikte koffiesoort. | Gebruik een koffiesoort met een hoger percentage robustabonen. |
| De bonen Nieteer vers. | Gebruik verse bonen. |
| De maalgraad is Niet op de koffiebonen afgestemd. | Stel de maalgraad fijn in. |
| De koffie is te “zuur”. | De maalgraad is te grof ingesteld of de gemalen koffie is te grof. | Stel de maalgraad fijn in of gebruik fijner gemalen koffie. |
| Ongeschikte koffiesoort. | Gebruik een donkerder gebrande soort. |
| Als de storing Niet kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de LASTE pagina’s van de gebruiksanawijzing. |
Eenvoudige problemen zelf oplossen
| Probleem | Oorzaak | Oplossing |
| De koffie is te "bitter". | De maalgraad is te fjinn inge-steld of de gemalen koffie is te grof. | Stel de maalgraad grover in of gebruik grover gemalen koffie. |
| Ongeschikte koffiesoort. | Gebruik een andere koffiesoort. |
| Op het display verschijnt STORING BEL HOTLINE. | In het apparaat is een st-ring opgetreden. | Bel de hotline op. |
| Het waterfilter blijt Niet vastzitten in het water-servoir (17). | Het waterfilter is nicht correct bevestigd. | Druk het waterfilter stevig enrecht maar beneden in de tankaansluiting. |
| Op het display verschijnt CONTROLEER WATERTANK | Watertank is onjuist aange-bracht of/Neww waterfilter is Niet conform de instructies gespoeld. | Watertank correct aanbrengen of waterfilter conform de in-structies spoelen en in gebruik nemen. |
| Het koffiedik is Niet compact en te nat. | De maalgraad is te fjinn of te grof ingesteld, of er is Niet genoeg gemalen koffie gebruikt. | Stel de maalgraad grover of fjinner in, of gebruik 2 afge-streken maatlepels gemalen koffie. |
| Op het display verschijnt ZETGROEP REINIGEN. | Verontreinigde zetgroep (5). | Zetgroep reinigen (5). |
| Te veel gemalen koffie in de zetgroep (5). | Zetgroep (5) reinigen (gebruik maximaal 2 afgestreten maatlepels gemalen koffie). |
| Het mechanisme van de zetgroep beweegt stroef. | Verwijder en reinig de zet-groep (zie het hoofdstuk "Onderhoud en dagelijkse reinigging"). |
| Sterk wisselende koffie- of melkschuimkwaliteit. | Het apparaat is verkalkt. | Het apparaat volgens de gebruiksaanwijzing met twee ontkalkingstabetten ontkalken. |
| Lekwater op binnenzijde apparaatbodem bij verwij-derde lekschaal (8). | Lekschaal (8) te vroege verwijderd. | Lekschaal (8) pas enkele se-conden na de LASTe drank-bereiding wegemen. |
| Op het display verschijnt ZETGROEP PLAATSEN. | De zetgroep (5) ontbreekt of is Niet herkend. | Schakel het apparaatuit met de zetgroep (5) op+zijnplaats, wacht 3 seconden en schakel het apparaat in. |
| Als de storing Niet kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de LASTe pagina's van de gebruiksaanwijzing. |
Eenvoudige problemen zelf oplossen
| Probleem | Oorzaak | Oplossing |
| De fabrieksinstellungen,zijn gewijzigd en要去en opnieuw worden geactiveerd ("Reset"). | Er zijn eigen, Niet更是gewenste instellenendoorgevoerd. | Schakel het apparaat metde netschakelaar O/I (9)uit.Houd toets off/i (13) entoets /(12) ingedrukt enzet het apparaat met de netschakelaar O/I (9) aan.Drukvervolgens op toets start (10).De fabrieksinstelleningen zigngeactiveerd. |
| Als de storing nicht kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de LASTe pagina's van gebruiksaanwijzing. |
Technische specificaties
| Elektrische aansluiting (spanning/frequentie) | 220-240 V/50-60 Hz |
| Verwarmingsvermögen | 1600 W |
| Maximale pompdruk, statisch | 15 bar |
| Maximale capaciteit waterreservoir (zonder filter) | 1,7 l |
| Maximale capaciteit bonenreservoir | 300 g |
| Lengte netsnoer | 100 cm |
| Afmetingen (H x B x D) | 385 x 280 x 479 mm |
| Gewicht, leeg | 9,3 kg |
| Type maalwerk | keramisch |
Obsah
Součast dodávky 83
Prefled 83
Ovladaci prvky. 84
BSH Huishoudapparaten B.V.
Taurusvenue 36
2132 LS Hoofddorp
Storingsmelding:
Tel.:0884244020
Fax:0884244845
mailto:siemens-contactcenter@
bshg.com
Onderdelenverkoop:
Tel.:0884244020
Fax:0884244801
mailto:siemens-onderdelen@
bshg.com
www siemens-home.nl
NO Norge, Norway
