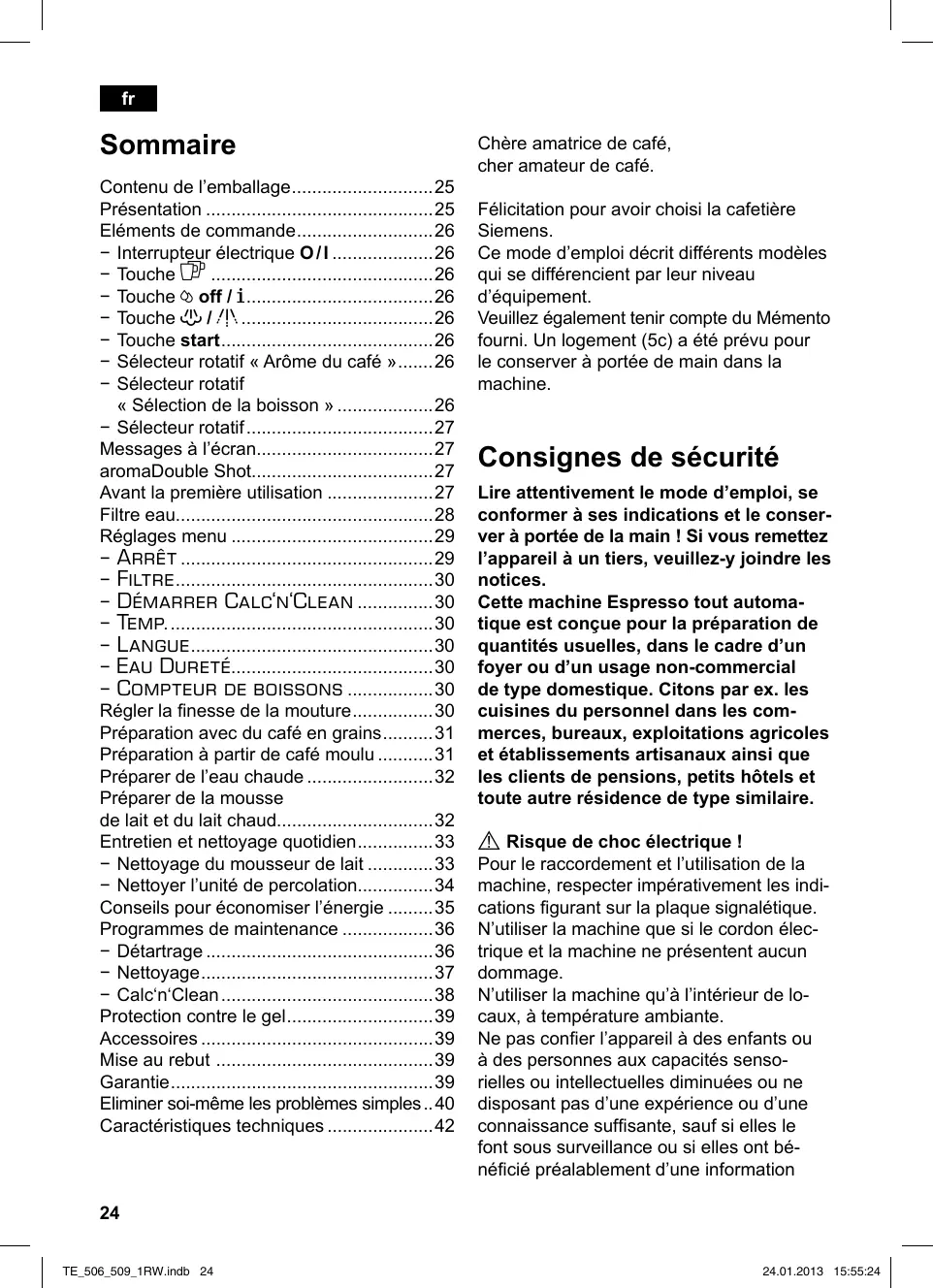

MODE D'EMPLOI EQ5 SIEMENS
Contenu de l'emballage 25
Présentation 25
Eléments de commande 26
- Interrupteur électrique O/I 26
-Touche p 26
-Touche off/on. 26
-Touche/18 26
-Touche Start. 26
- Sélecteur rotatif « Arôme du café »......26
- Sélecteur rotatif « Sélection de la boisson » 26
- Sélecteur rotatif 27
Messages à l'écran. 27
AromaDouble Shot. 27
Avant la première utilisation 27
Filtre eau. 28
Réglages menu 29
-ARRET 29
-FILTRE. 30
Préparation avec du café en grains. 31
Préparation à partir de café moulu 31
Préparer de l'eau chaude 32
Préparer de la mousse de lait et du lait chaud. 32

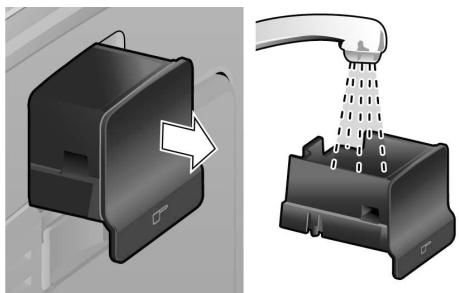

Entretien et nettoyage quotidien 33
- Nettoyage du mousseur de lait 33

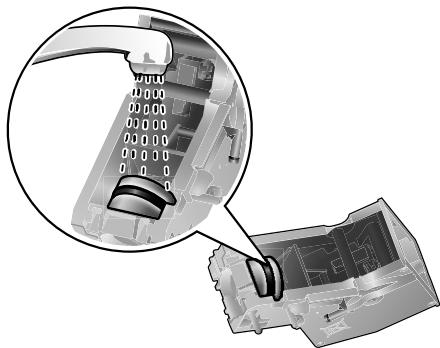

- Nettoyer l'unité de percolation. 34
Conseils pour économiser l'énergie 35
Programmes de maintenance 36
-Nettoyage. 37
Protection contre le gel 39
Accessoires 39
Mise au rebut 39
Garantie 39
Éliminer soi-même les problèmes simples...40
Caractéristiques techniques 42
Chère amatrice de café, cher amateur de café.
Félicitations pour avoir choisi la cafetière SIEMENS.
Ce mode d'emploi décrit différents modèles qui se différencient par leur niveau d'équipement.
Veuillez également tenir compte du Mémento fourni. Un logement (5c) a été prévu pour le conserver à portée de main dans la machine.
Consignes de sécurité
Lire attentivement le mode d'emploi, se conformer à ses indications et le conserver à portée de la main! Si vous remettez l'appareil à un tiers, veuillez y joindre les notices.
Cette machine Espresso tout automatique est conçue pour la préparation de quantités usuelles, dans le cadre d'un foyer ou d'un usage non-commercial de type domestique. Citons par ex. les cuisines du personnel dans les commerces, bureaux, exploitations agricoles et établissements artisanaux ainsi que les clients de pensions, petits hôtels et toute autre résidence de type similaire.
Risque de choc électrique!
Pour le raccordement et l'utilisation de la machine, respecter impérativement les indications figurant sur la plaque signalétique. N'utiliser la machine que si le cordon électrique et la machine ne présentent aucun dommage.
N'utiliser la machine qu'à l'intérieur de locaux, à température ambiante.
Ne pas confier l'appareil à des enfants ou à des personnes aux capacités sensorielles ou intellectuelles diminuées ou ne disposant pas d'une expérience ou d'une connaissance suffisante, sauf si elles le font sous surveillance ou si elles ont bénéficié préalablement d'une information.
à propos de la manipulation de l'appareil de la part de la personne responsable de leur sécurité.
Bien surveiller les enfants afin de les empêcher de jouer avec l'appareil.
En cas de défaut, débrancher immédiatement le cordon électrique. Les réparations sur la machine, par ex. le remplacement du cordon électrique, doivent être effectuées uniquement par notre Service après-vente afin d'éliminer tous les risques. Ne jamais plonger la machine ou le cordon électrique dans l'eau.
Ne pas glisser les doigts à l'intérieur du moulin.
Utiliser la machine uniquement dans des locaux à l'abri du gel.
Risque de brûlure!
L'embout (6a) du mousseur de lait devient brûlant. Avec utilisation, bien laisser refroidir la buse avant de la saisir.
N'utilisez la machine que lorsque le mousseur de lait (6) est entièrement monté et installé.
Risque d'étouffement!
Ne pas laisser les enfants jouer avec les emballages.
Contenu de l'emballage
(voir l'illustration figurant au début du mode d'emploi)
Machine à café TE506/TE509 Memento Mode d'emploi Mousseur lait Bandelette pour déterminer la durée de l'eau Cuillère-dose 9 Réservoir de lait
Présentation
Voir les illustrations de vue d'ensemble
A, B, C, D et E au début de la notice)
1 Bac à café 2 Couvercle préservateur d'arôme 3 Sélecteur de réglage de finesse de mouture 4 Tiroir à café (café en poudre/pastille de nettoyage) 5 Unité de percolation (figure E)
a) Unité de percolation b) Volet c) Logement du Mémento d) Bouton poussoir e) Verrouillage
6 Mousseur de lait amovible (figure C)
a) Embout b) Sélecteur rotatif Lait chaud/Mousse de lait c) Flexible Lait d) Partie supérieure e) Buse à air
7 Bec verseur du café, réglable en hauteur 8 Bac collecteur (figure D)
a) Support des bacs collecteurs b) Récipient pour marc de café c) Bac collecteur du bec verseur du café d) Grille bec verseur du café
9 Interrupteur électrique O/1
10 Touche start 11 Touche 12 Touche /I 13 Touche off / i 14 Sélecteur rotatif « Arôme du café » 15 Sélecteur rotatif « Sélection de la boisson » 16 Écran 17 Réservoir d'eau amovible 18 Couvercle du réservoir d'eau 19 Cuillère-dose (sert de poignée pour placer le filtre d'eau) 20 Logement de la cuillère-dose 21 Cordon électrique et logement 22 Réservoir de lait
Interrupteur électrique o/i
L'interrupteur réseau O/I (9) permet de mettre en marche et d'arrêter entièrement la machine (alimentation électrique coupée). Important: Avant d'arrêter la machine,ancer un programme de rinçage ou bien utiliser la touche off/1 (13).
Touche
Appuyer sur la touche (11) pour préparer simultanément deux tasses de la boisson sélectionnée. La touche est utilisable pour les boissons sans lait et sans fonction aromaDouble Shot.
Touche off / i
Appuyer brièvement sur la touche off / i (13) pour effectuer un rinçage et arrêter la machine. Appuyer de manière prolongée sur la touche off / i (13) pour afficher les réglages utilisateur ou pour lancer un cycle de détartrage et de nettoyage.
Appuyer sur la touche / / (12) pour produire de la vapeur, nécessaire pour la production de mousse de lait ou de lait chaud. Cette touche permet également de prélever de l'eau chaude.
Touche start
Appuyer sur la touche start (10) pour lancer la préparation d'une boisson ou pour effectuer un programme de Service.
Pour réduire la quantité de boisson, appuyer de nouveau sur la touche start (10) en cours de préparation.
Sélecteur rotatif « arôme du café
| double
shot | Le sélecteur rotatif (14) sert à régler l'arôme du café. |
| TRÈS DOUX
Doux |
| à | NORMAL
FORT |
| DOUBLESHOT FORT +
DOUBLESHOT FORT ++ |
| double
shot | Avec ces réglages de l'arôme, le café est préparé en 2 étapes. Voir point « aromaDouble Shot», page 27. |
Sélecteur rotatif « sélection de la boisson
| Le sélecteur (15) permet de**
sélectionner la boisson et
la quantité. Il permet aussi
de modifier les réglages de
l'utilisateur. |
| Boisson café sans lait :
PETIT ESPRESSO
ESPRESSO
PETIT CAFÉ CRÈME
CAFÉ CRÈME
GRAND CAFÉ CRÈME |
| Boisson café avec lait :
PETIT CAPPUCCINO
GRAND CAPPUCCINO
PETIT MACCHIATO
MACCHIATO
GRAND MACCHIATO |
| RINÇAGE MACHINE |
| RINÇER SYST.DE LAIT |
Remarque: Lorsqu'il est sélectionnée une boisson impossible à préparer, l'écran affiche COMBINAISON NON VALIDe. Modifier l'arôme du café ou la sélection de la boisson.
Sélecteur rotatif
Pour prélever de la mousse de lait - par exemple pour préparer du Latte Macchiato ou un Cappuccino - tournez le symbole vers l'avant. Pour prélever du lait chaud, tournez le symbole vers l'avant. Pour prélever de l'eau chaude, placez le sélecteur horizontalement.
Messages à l'écran
En plus de l'état de fonctionnement actuel, l'écran (16) affiche également différents messages qui correspondent à des informations d'état ou qui vous demandent d'intervenir. Dès que vous avez effectué l'opération nécessaire, le message disparaît et le menu de sélection des boissons s'affiche de nouveau.
Aromadouble shot
Plus la percolation du café dure longtemps, plus les substances amères et les arômes indésirables sont prononcés. Cela a un effet négatif sur le goût et rend le café moins digeste. La TE506/TE509 dispose donc d'une fonction spéciale, aromaDouble Shot, pour préparer un café très fort. Une fois que la moitié de la quantité a été préparée, la machine moud de nouveau du café et effectue une percolation. Cela permet de ne développer que les arômes parfumés et très digestes du café.
Pour activer la fonction aromaDouble Shot, procédez comme indiqué ci-après :
Généralités
N'utiliser que de l'eau pure et froide, sans gaz carbonique, et de préférence un moulage de café adapté, pour espresso ou machine à café. Ne pas employer des grains de café avec glaçage, des grains caramélisés ou enrobés d'une substance sucrée quelconque; ils encrassent et obstruent l'unité de percolation.
Sur cette machine, il existe un réglage de la durée de l'eau. En usine, la machine est réglée sur la durée 4. Se servir de la bandelette fournie pour déterminer la durée de l'eau.
Si le contrôle donne une valeur différente de 4, il faut programmer la machine en conséquence après la mise en service (voir EAU DURETE point «Réglages menu», page 30).
Mise en service de la machine
- Retirer le film de protection existant.
- Placer la machine à café sur un plan horizontal, suffisamment solide pour supporter son poids et résistant à l'eau. Assurez-vous que la fente de ventilation de la machine n'est pas obstruée.
Important : Utiliser l'appareil uniquement dans des locaux hors gel. Dans le cas où l'appareil a été transporté ou entreposé à des températures en dessous de 0°C, attendre au moins 3 heures avant la mise en service de l'appareil.
- Extraire du logement (21) la longueur de cordon électrique nécessaire et brancher dans une prise. Pour ajuster la longueur du cordon, il suffit de le tirer ou de le repousser à l'intérieur. Pour cela, placer la machine sur un bord de table, par exemple, et tirer le câble vers le bas ou le pousser vers le haut.
- Installez le mousseur de lait. N'utilisez la machine que lorsque le mousseur de lait (6) est entièrement monté et installé.
- Rabattre vers le haut le couvercle du réservoir d'eau (18).
- Retirer le réservoir d'eau (17), le rincer et le replir d'eau froide. Ne pas dépasser le repère max.
- Placer le réservoir d'eau (17) bien vertical et appuyer pour le faire descendre.
- Refermer le couvercle du réservoir d'eau (18).
- Remplir de café en grains le bac à café (1) (pour la préparation à partir de café moulu, voir point « Préparation à partir de café moulu », page 31).
- Appuyer sur l'interrupteur électrique O/I (9). L'écran (16) affiche le menu de réglage de la langue d'affichage.
- À l'aide du sélecteur (15), désirez la langue d'affichage souhaitée. Les langues suivantes sont disponibles :
- Placer un récipient sous l'embout (6a).
- Appuyer sur la touche start (10). La langue sélectionnée est enregistrée. La machine chauffe et effectue un rinçage. Un peu d'eau s'écoule à partir du bec verseur du café. Lorsque la sélection de boisson apparait à l'écran, la machine est prête à fonctionner.
Arrêter la machine
Lorsque la machine est restée inutilisée durant une heure, elle effectue automatiquement un rinçage et s'arrête (durée réglable, voir ARRÉT point « Régles menu », page 29).
Exception : Lorsque vous avez prélevé de l'eau chaude ou de la vapeur, la machine s'arrête sans effectuer de nettoyage.
Pour arrêter la machine manuellement, appuyer sur la touche off / i (13). La machine effectue un rinçage et s'arrête.
Remarque : Lors de la première utilisation de la machine ou après un programme de service ou encore après une longue période d'inutilisation, la première tasse préparée n'a pas encore son plein arôme. Il ne faut donc pas la boire.
Une fois effectuée la mise en service de la machine, la présence d'une mousse dense et fine sur le café n'est obtenue qu'après avoir préparé plusieurs tasses.
Après une utilisation extensive, il peut se former des gouttelettes d'eau sur les fentes de ventilation. C'est un phénomène normal.
Filtre eau
L'utilisation d'un filtre à eau peut diminuer la formation de dépôts calcaires.
Avant d'utiliser un nouveau filtre à eau, il faut tout d'abord effectuer un rinçage. Pour cela, procéder comme indiqué ci-après.
- En s'aidant de la cuillère dose (19), bien insérer le filtre à eau dans le réservoir d'eau.
- Remplir d'eau le réservoir (17) jusqu'au repère max.
- Maintenez appuyé le bouton off / i (13) durant au moins trois secondes. Le menu s'ouvre.
- Appuyez plusieurs fois sur le bouton off / i (13) jusqu'à ce que l'écran affiche SANS/ANCIEN FILTRE.
- À l'aide du sélecteur du haut (15), désirez ACTIVER FILTRE.
- Appuyer sur la touche Start (10).
- Placer un récipient d'une contenance de 0,5 litre sous l'embout (6a).
- Appuyer sur la touche Start (10).
- L'eau traverse le filtre pour le rincer.
- Ensuite, vider le récipient.
La machine est de nouveau prête à fonctionner.
Information : Le rinçage du filtre a activé le réglage pour l'affichage du changement de filtre.
Au moment où s'affiche REMPLACER FILTRE ! ou bien au bout de 2 mois, au plus tard, le filtre n'est plus efficace. Pour des raisons d'hygiène et pour éviter l'entretien de la machine (ce qui provoque des dommages), il faut remplacer le filtre.
Les filtres de rechange sont disponibles dans le commerce (TZ70003) ou peuvent être commandés auprès du Service Clientèle (467873). Si l'on n'utilise pas un nouveau filtre, il faut régler FILTRE sur SANS/ANCIEN.
Info : L'indicateur de filtre vous permet d'indiquer le mois où vous avez placé le filtre. Vous pouvez aussi préciser le mois où vous devrez le remplacer (au plus tard au bout de deux mois).
Info: Si la machine n'est pas utilisée durant une période prolongée (par ex. congés), il faut que le filtre utilisé soit rinçé avant utilisation. Pour cela, prélever une tasse d'eau chaude et en jeter le contenu.
Vous pouvez adapter votre machine de manière individuelle à l'aide des réglages menu.
- Maintenir appuyée la touche off / i (13) au moins 3 secondes.
- Appuyer plusieurs fois sur la touche off / i (13) jusqu'à ce que les options de menu souhaitées s'affichent à l'écran.
- À l'aide du sélecteur du haut (15), choisir le réglage souhaité.
- Confirmer avec la touche start (10).
Pour quitter le menu sans enregistrer les modifications, placer le sélecteur sur QUITTER et appuyer sur la touche start (10).
Vous pouvez effectuer les réglages suivants :
ARRÊT : Vous pouvez régler ici l'intervalle de temps à l'issue duquel la machine s'arrête automatiquement après la préparation de la première boisson. La plage de réglage est de 15 minutes à 4 heures. Le réglage par défaut est 1 heure, cette valeur peut être diminuée afin de permettre des économies d'énergie.
FILTRE: Vous pouvez indiquer ici si vous utilisez ou non un filtre à eau avec la machine. Si vous n'utilisez pas de filtre, sélectionnez le réglage SANS/ANCIEN. Si vous utilisez un filtre, sélectionnez le réglage ACTIVER FILTRE. Avant de placer un nouveau filtre à eau, rincez celui-ci (voir point « Filtre eau », page 28).
DÉMARRER CALC'N'CLEAN : Vous pouvez ici sélectionner manuellement les programmes de service (CALC'N'CLEAN / DÉTARTRAGE / NETTOYAGE). Appuyer sur la touche start (10) et effectuer le programme sélectionné (voir point «Programmes de maintenance», page 36).
TEMP.: Vous pouvez régler ici la température de percolation (ÉLEVÉE/MOYENNE/BASSE).
LANGUE: Vous pouvez régler ici la langue d'affichage.
EAU DURETE: Il est possible, sur cette machine, de régler la durée de l'eau. Le réglage correct de la durée de l'eau est important car il permet à la machine d'indiquer le moment où un détartrage est nécessaire. En usine, la durée de l'eau est réglée sur 4. La durée de l'eau peut être déterminée à l'aide de la bandelette fournie ou êtreDemandée au Service des Eaux local. Plonger brievement la bandelette dans l'eau, la secouer légèrement et attendre une minute pour le résultat.
| Niveau | Dureté de l'eau |
| Allemagne (°dH) | France (°fH) |
| 1 | 1-7 | 1-13 |
| 2 | 8-14 | 14-25 |
| 3 | 15-21 | 26-38 |
| 4 | 22-30 | 39-54 |
COMPTEUR DE BOISSONS : Il est possible d'afficher ici le nombre de boissons préparées depuis la mise en service de la machine.
Régler la finesse de la mouture
Le sélecteur (3) de réglage de la mouture du café permet de régler la finesse de mouture souhaitée du café.
Attention!
Modifier le réglage de la mouture uniquement lorsque le broyeur fonctionne. Sinon la machine peut être endommagée. Ne pas glisser les doigts à l'intérieur du moulin.
- Lorsque le broyeur fonctionne, régler le sélecteur (3) entre une mouture fine (a: tourner dans le sens opposé aux aiguilles d'une montre) et une mouture plus grossière (b: tourner dans le sens des aiguilles d'une montre).
Info: Le nouveau réglage n'est perceptible qu'à la seconde ou la troisième tasse.
Conseil pratique: Régler une mouture plus fine pour les grains torrefiés foncés et une mouture plus grossière pour les grains torrefiés clairs.
Préparation avec du café en grains
Cette machine Espresso tout automatique moud du café frais lors de chaque préparation.
La machine doit être prête à fonctionner. Pour préparer une boisson café avec du lait, placer tout d'abord le flexible lait dans un récipient de lait et positionner le sélecteur rotatif (6b) sur « Mousse lait »
Important: Les restes de lait séchés sont difficiles à ôter. Après chaque utilisation du mousseur lait (6), il est impératif d'effectuer un nettoyage à l'eau tiède à l'aide du programme RINCER SYST. DE LAIT (voir page 33).
Conseil pratique : Utiliser de préférence du café pour espresso / pour percolateur. Conserver le café au froid dans un récipient hermétiquement fermé ou le congeler. Il est possible de broyer les grains de café congelés.
Important: Mettre tous les jours de l'eau fraîche dans le réservoir d'eau (17). Celui-ci doit toujours contenir suffisamment d'eau pour assurer le fonctionnement de la machine.
Préparation
- Placer la(les) tasse(s) sous le bec verseur du café (7). Conseil pratique: Pour préparer un espresso, préchauffer la tasse, par ex. avec de l'eau bouillante.
- Sélectionner le café et la quantité à l'aide du sélecteur rotatif (15). Le café et la quantité sélectionnés s'affichent à l'écran.
- Sélectionner l'arôme du café en tournant le sélecteur inférieur (14). L'arôme sélectionné est affiché à l'écran. Pour préparer simultanément deux tasses de la même boisson, appuyer sur
la touche (11) (uniquement pour les boissons sans lait et sans fonction aromaDoubleShot).
- Appuyer sur la touche start (10). Le café se fait et s'écoule ensuite dans la/les tasse(s).
Remarque : Avec certains réglages, le café est préparé en deux étapes (voir point « aromaDouble Shot », page 27). Attendre que l'opération soit entièrement terminée.
Appuyer de nouveau sur la touche start (10) pour interrompre avant terme la percolation.
Préparation à partir de café moulu
La machine peut aussi préparer un café à partir de café moulu (pas du café soluble).
La machine doit être prête à fonctionner. Pour préparer une boisson café avec du lait, placer tout d'abord le flexible lait dans un récipient de lait et positionner le sélecteur rotatif (6b) sur « Mousse lait »
Remarque: Lorsque l'on utilise du café moulu pour la préparation du café, la fonction aromaDouble Shot n'est pas disponible.
Important: Les restes de lait séchés sont difficiles à retirer. Après chaque utilisation du mousseur lait (6), il est impératif d'effectuer un nettoyage à l'eau tiède à l'aide du programme RINCER SYST. DE LAIT (voir page 33).
Important: Mettre tous les jours de l'eau fraîche dans le réservoir d'eau (17). Celui-ci doit toujours contenir suffisamment d'eau pour assurer le fonctionnement de la machine.
Préparation
- Ouvrir le tiroir à café (4).
- Verser au maximum 2 cuillères-doses rases de café moulu.
Attention: Ne pas verser de café en grains ou de café soluble.
- Fermer le tiroir à café (4).
- Sélectionner la boisson souhaitée à l'aide du sélecteur du haut (15) (une seule tasse possible).
- Appuyer sur la touche Start (10). Le café se fait et s'écoule ensuite dans la tasse.
Remarque: Pour préparer une autre tasse de café moulu, répéter l'opération. Si vous ne versez pas de café dans un délai de 90 s, la chambre de percolation se vide automatiquement afin d'empêcher un débordement. La machine effectue un rinceage.
Préparer de l'eau chaude
Risque de brûlure!
Le mousseur de lait (6) devient brûlant.
Ne saisir le mousseur de lait (6) que par la partie plastique.
La machine doit être prête à fonctionner.
- Placer la tasse préchauffée ou le verre sous le bec du mousseur de lait (6).
- Placer le sélecteur (6b) en position horizontale.
- Maintenir appuyée la touche /I/(12) env. 3 secondes. La machine chauffe. De l'eau chaude s'écoule durant env. 40 secondes du mousser lait (6).
- Pour arrêter l'opération avant terme, appuyer de nouveau sur la touche /I/ (12).
Préparer de la mousse de lait et du lait chaud
Risque de brûlure!
Le mousseur de lait (6) devient brûlant.
Ne saisir le mousseur de lait (6) que par la partie plastique.
Conseil pratique : Faire mousseur tout d'abord le lait puis préparer le café ; ou bien faire mousseur séparément le lait et verser la mousse sur le café.
La machine doit être prête à fonctionner.
- Placer une tasse préchauffée sous l'embout (6a).
- Placer le flexible Lait (6c) dans un réseau de lait.
- Régler le sélecteur (6b) sur « Mousse de lait » ou « Lait chaud »
- Appuyer sur la touche /I/ (12). La touche /I/ (12) clignote, la machine chauffe durant 20 s environ.
Risque de brûlure! De la mousse de lait ou du lait chaud s'écoule à haute pression du mousseur de lait (6). Les éclaboussures de lait peuvent provoquer des brûlures. Ne pas toucher l'embout (6a) et ne pas le diriger vers une personne. 5. Arrête l'opération en appuyant sur la touche / / (12).
Conseil : Pour réaliser une mousse de lait optimale, employer de préférence du lait froid avec une teneur en matières grasses d'au moins 1,5%.
Important: Les restes de lait séchés sont difficiles à retirer. Après chaque utilisation du mousseur lait (6), il est impératif d'effectuer un nettoyage à l'eau tiède à l'aide du programme RINCER SYST. DE LAIT (voir page 33).
Entretien et nettoyage quotidien
Avant tout nettoyage, débrancher le cordon électrique. Ne jamais plonger la machine dans l'eau. Ne pas utiliser de nettoyeur à vapeur.
Nettoyer le boîtier de la machine à l'aide d'un chiffon doux humide. - Ne pas utiliser de tissus ou de produits nettoyants abrasifs.
- Toujours nettoyer immédiatement les résidus de calcaire, de café, de lait ou de solution détartrante. En effet, de la corrosion peut se former sous ces résidus.
- Extraire le bac collecteur (8c) et le récipient pour marc de café (8b). Retirer le support (8a) et la grille (8d). Vider et nettoyer le bac collecteur et le récipient pour marc de café.
- Retirer le tiroir à café (4) et le nettoyer.
- Ne pas passer en lave-vaiselle les éléments suivants : Volet du compartiment du moyen (5c), panneau des bacs collecteurs (8a), tiroir à café (4), unité de percolation (5a).
- Les éléments suivants peuvent passer en lave-vaiselle : bac collecteur du bec verseur du café (8c), récipient pour marc de café (8b), grille bec verseur du café (8d), couvercle préservateur d'arôme (2) et cuillère-dose (19).
- Essuyer l'intérieur de la machine (bacs collecteurs et tiroir à café).
Important : Vider et nettoyer tous les jours le bac collecteur du bec verseur du café (8c) et le récipient pour marc de café (8b) afin d'éviter le développement de moisissures.
Remarque : Lorsque la machine est mise en marche à froid à l'aide de l'interrupteur O/I (9) ou lorsqu'elle s'arrête automatiquement après la préparation d'un café, elle effectue automatiquement un rinçage. Elle se nettoie donc de manière autonome.
Important: Si la machine est restée inutilisée durant une période prolongée (congés, p. ex.), nettoyer soigneusement l'ensemble de la machine, y compris le mousseur lait et l'unité de percolation.
Ne pas placer le couvercle et l'enveloppe isolante du réservoir de lait (22) dans le lave-vaiselle. La partie intérieure du réservoir de lait est lavable en machine.
Nettoyage du mousseur de lait
Si après avoir prélevé du lait vous ne nettoyez pas le système de lait, le message NETTOYER SYST. LAIT! s'affiche à l'écran au bout d'un certain temps.
Nettoyer le mousseur de lait après chaque utilisation. Pour nettoyer le sélecteur (6b), le laisser dans la position de la dernière utilisation.
Pour effectuer un nettoyage préalable automatique du système lait :
- Placez un récipient haut et vide sous l'embout (6a).
- Poussez l'embout pour le rapprocher autant que possible du récipient.
- Placez l'extrémité du flexible (6c) à l'intérieur du récipient.
- Appuyer sur la touche start (10). La machine verse automatiquement de l'eau dans le récipient et l'aspire à l'aide du flexible (6c) pour effectuer le rinçage. Au bout de 1 min environ, l'opération de nettoyage s'arrête automatiquement.
- Videz le récipient et nettoyez le flexible (6c).
De plus, nettoyer régulièrement et très soigneusement le mousseur de lait (en lave-vaisselle ou à la main).
Démonter le mousseur de lait pour le nettoyer :
- Tirer le mousseur lait (6) droit vers l'avant hors de la machine.
- Démonter les différents éléments du mousseur lait (6a) à (6d) (voir figure C au début du mode d'emploi).
- Nettoyer les différentes pièces avec une solution de produit détergent et une brosse douce. Si nécessaire, laisser tremper dans une solution détergente chaude.
- Bien rincer tous les éléments à l'eau courante et les sécher.
- Remonter tous les éléments et les remplacer jusqu'en butée.
Risque de brûlure!
N'utilisez la machine que lorsque le mousseur de lait (6) est entièrement monté et installé.
Nettoyer l'unité de percolation
Nettoyer régulièrement l'unité de percolation!
Pour effectuer un nettoyage prétable automatique de l'unité de percolation :
- Disposer un verre vide sous l'embout (6a).
- Appuyer sur la touche Start (10). La machine effectue un rincage.
En plus du programme de nettoyage automatique, il convient de retirer régulièrement l'unité de percolation (5a) afin de la nettoyer (voir la figure E au début du mode d'emploi).
- Arrêtez la machine à l'aide de l'interrupteur électrique O/I (9). Aucune touche n'est allumée.
- Ouvrir le volet (5b) de l'unité de percolation.
- Faire glisser le verrouillage rouge (5e) de l'unité de percolation vers la gauche.
- Appuyer sur le bouton poussoir rouge (5d) et saisir l'unité de percolation par les évidements et la retirer avec précaution.
- Rincer soigneusement l'unité de percolation (5a) sous un jet d'eau courante.
- Placer le tamis de l'unité de percolation sous le jet d'eau.
Important : Effectuer le nettoyage sans produit vaisselle ou autre produit nettoyant et ne pas placer en lave-vaisselle.
- Essuyer l'intérieur de la machine avec un chiffon humide et tous les résidus de café.
- Laisser sécher l'unité de percolation (5a) et l'intérieur de la machine.
- Replacer l'unité de percolation (5a) et pousser jusqu'en butée.
- Faire glisser vers la droite le verrouillage rouge (5e) et fermer le volet (5b).
Conseils pour économiser l'énergie
- La machine à café s'arrête automatiquement au bout d'une heure (réglage usine). Il est possible de réduire la durée de une heure réglée (voir ARRÊT point «Réglages menu », page 29).
- Lorsque vous n'utilisez pas la machine à café, vous devez l'arrêter. Pour cela, appuyez sur la touche off / i (13). La machine effectue un rincage et s'arrête.
- Autant que possible, ne jamais interrompre la production de café ou de mousse de lait. Une interruption provoque en effet une consommation d'énergie supérieure ainsi que le remplissage plus rapide des bacs collecteurs.
- Détartre régulièrement la machine afin d’éviter les dépôts de calcaire. Les dépôts de calcaire provoquent en effet une consommation électrique plus élevée.
Programmes de maintenance
Conseil : Voir aussi le Mémento placé dans son logement (5c).
En fonction de l'utilisation, les messages suivants apparaissent à l'écran à certains intervalles.
DETARTRAGE NÉCESSAIRE!
NETTOYAGE NÉCESSAIRE!
Calc'n'Clean nécessaire!
La machine doit alors être nettoyée ou détartrée sans délai avec le programme correspondant. Il est également possible d'effectuer les deux opérations simultanément avec la fonction Calc'n'Clean (voir point « Calc'n'Clean », page 38). Si le programme de maintenance n'est pas réalisé conformément aux indications, cela peut endommager la machine.
Attention!
Lors de chaque programme de maintenance, utiliser le produit détartrant et le produit nettoyant conformément aux indications. Respecter les consignes de sécurité figurant sur l'emballage du produit nettoyant.
Ne jamais interrompre le programme de maintenance! Ne jamais boire les liquides! Ne jamais utiliser de vinaigre, de produits à base de vinaigre, d'acide citrique ou de produits à base d'acide citrique!
Ne jamais déposer de pastilles de détartrage ou autres produits de détartrage dans le tiroir du café moulu (4) !
Des pastilles de détartrage et de nettoyage spécifiques développées sont disponibles dans le commerce et auprès du Service Clientèle.
| N° commande | Commerce | Service Clientèle |
| Pastilles de nettoyage | TZ60001 | 310575 |
| Pastilles de détartrage | TZ60002 | 310967 |
Détartrage
Durée : env. 25 minutes.
Important : Lorsqu'un filtre à eau est présent dans le réservoir d'eau (17), le retirer impérativement avant de lancer un détartrage.
Lorsque le message DÉTARTRAGE NÉCESSAIRE ! apparait à l'écran, appuyer sur la touche off / i (13) pendant 3 secondes et appuyer ensuite sur la touche start (10).
Le détartrage commence.
Pour détartrer entre-temps la machine, appuyer sur la touche off / i (13) durant au moins 3 secondes. Appuyer brièvement à deux reprises sur la touche off / i (13). Tourner le sélecteur du haut (15) jusqu'à ce que DEMARRER DÉTARTRAGE s'affiche à l'écran. Pour lancer le détartrage, appuyer sur la touche start (10).
Le programme défile à l'écran.
VIDER BAC
PLACER BAC
- Vider le bac collecteur (8) et le replacer.
Remarque: Si le filtre à eau est activé, le message correspondant s'affiche, demandant de retirer le filtre et d'appuyer de nouveau sur la touche start (10). Si cela n'a pas déjà été fait, retirer le filtre maintenant. Appuyer sur la touche start (10).
Appuyer sur START
- Verser de l'eau tiède dans le réservoir d'eau (17) jusqu'au repère 0,5i et dissoudre 2 pastilles de détartrage Siemens. Appuyer sur la touche start (10).
Appuyer sur START
- Placer un récipient d'une contenance d'au moins 0,5 litre sous l'embout (6a). Appuyer sur la touche Start (10).
Detartrage en COURS
Le programme de détartrage se déroule maintenant durant 20 minutes environ.
Appuyer sur START
- Rincer le réservoir d'eau (17) et le remplir d'eau fraîche jusqu'au repère max. Appuyer sur la touche Start (10).
Detartrage en COURS
Le programme de détartrage se déroule durant env. 3 minutes et effectue un rincage de la machine.
PLACER BAC
- Vider le bac collecteur (8) et le replacer. Si un filtre est utilisé, le replacer maintenant. La machine est maintenant détartrée et de nouveau prête à fonctionner.
Important : Essuyer l'appareil avec un torchon doux et humide pour éliminer immédiatement les résidus du détartrant. En effet, de la corrosion peut se former sous ces résidus. Les chiffons éponges neufs peuvent contenir des sels. Les sels peuvent être responsables de rouille superficielle sur l'acier spécial ; un lavage soigneux est par conséquent indispensable avant l'emploi.
Nettoyage
Durée : env. 10 minutes.
Lorsque le message nettoyage
NÉCESSAIRE! apparait à l'écran, appuyer sur la touche off / i (13) durant 3 secondes et appuyer ensuite sur la touche start (10).
Pour nettoyer entre-temps la machine, appuyer sur la touche off / i (13) durant au moins 3 secondes. Appuyer brièvement à deux reprises sur la touche off / i (13).
Tourner le sélecteur du haut (15) jusqu'à ce que DEMARRER NETTOYAGE s'affiche à l'écran. Pour lancer le nettoyage, appuyer sur la touche start (10).
Le programme défile à l'écran.
PLACER BAC
- Vider le bac collecteur (8) et le replacer.
Nettoyage en COURS
La machine effectue deux rincages.
OUVRIR TIROIR
- Ouvrir le tiroir à café (4).
Remplir nettoyant
- Placer une pastille de nettoyage SIEMENS dans le tiroir (4) et refermer.
Nettoyage en COURS
Le nettoyage est activé pour une durée de 8 minutes environ.
PLACER BAC
- Vider le bac collecteur (8) et le replacer.
La machine est maintenant nettoyée et de nouveau prête à fonctionner.
Calc'n'clean
Durée : env. 35 minutes.
Calc'n'Clean combine les fonctions Détartrage et Nettoyage. Si le moment de réaliser chacun des deux programmes est proche, la machine propose automatiquement ce programme.
Important: Si un filtre d'eau est placé dans le réservoir d'eau (17), le retirer impérativement avant de lancer le programme de maintenance.
Lorsque le message CALC'N'CLEAN NÉCESSAIRE ! apparait à l'écran, appuyer sur la touche off / i (13) durant 3 secondes et appuyer ensuite sur la touche start (10).
Le programme de service démarre. Pour effectuer entre-temps l'opération Calc'n'Clean, appuyer sur la touche off / i (13) durant au moins 3 secondes. Appuyer brièvement à deux reprises sur la touche off / i (13). Tourner le sélecteur du haut (15) jusqu'à ce que DÉMARRER Calc'n'CLEAN s'affiche à l'écran. Pour lancer Calc'n'Clean, appuyer sur la touche start (10).
Le programme défile à l'écran.
VIDER BAC
PLACER BAC
- Vider le bac collecteur (8) et le replacer.
La machine effectue deux rincages.
OUVRIR TIOIR
- Ouvrir le tiroir à café (4).
REMPLIR NETTOYANT
- Placer une pastille de nettoyage SIEMENS dans le tiroir (4) et refermer.
Remarque: Si le filtre à eau est activé, le message correspondant s'affiche, demandant de désinstaller le filtre et d'appuyer de
nouveau sur la touche start (10). Si cela n'a pas déjà été fait, retirer le filtre maintenant. Appuyer sur la touche start (10).
Remplir détartrant appuyer sur START
- Verser de l'eau tiède dans le réservoir d'eau (17) jusqu'au repère 0,51 et dissoudre 2 pastilles de détartrage SIEMENS.
- Appuyer sur la touche Start (10).
Appuyer sur START
- Placer un récipient d'une contenance d'au moins 1 litre sous l'embout (6a). Appuyer sur la touche Start (10).
Le programme de détartrage se déroule maintenant pendant 22 minutes environ.
Appuyer sur START
- Rincer le réservoir d'eau (17) et le remplir d'eau fraîche jusqu'au repère max.
- Appuyer sur la touche Start (10).
Le programme de détartrage se déroule durant env. 10 minutes et effectue un rincage de la machine.
PLACER BAC
- Vider le bac collecteur (8) et le replacer. Si un filtre est utilisé, le replacer. La machine est maintenant nettoyée et de nouveau prête à fonctionner.
Important : Essuyer l'appareil avec un torchon doux et humide pour éliminer immédiatement les résidus du détartrant. En effet, de la corrosion peut se former sous ces résidus. Les chiffons éponges neufs peuvent contenir des sels. Les sels peuvent être responsables de rouille superficielle sur l'acier spécial ; un lavage soigneux est par conséquent indispensable avant l'emploi.
Protection contre le gel
Afin d'éviter les dommages provoqués par le gel lors du transport et du stockage, il faut préalablement vider entièrement la machine.
Info : La machine doit être prête à fonctionner et le réservoir d'eau (17) doit être rempli.
- Placer un grand récipient sous l'embout (6a).
- Appuyer sur la touche O/I. (12) et laisser s'échapper la vapeur durant 15 s environ.
- Arrêtez la machine à l'aide de l'interrupteur électrique O/I (9).
- Vider le réservoir d'eau (17) et le bac collecteur (8).
Accessoires
Les accessoires suivants sont disponibles dans le commerce ou auprès du service Clientèle.
| N° commande | Commerce | Service Clientèle |
| Pastilles de nettoyage | TZ60001 | 310575 |
| Pastilles de détartrage | TZ60002 | 310967 |
| Filtre d'eau | TZ70003 | 467873 |
| Réserveir de lait (isolé) | TZ70009 | 673480 |
Mise au rebut
Éliminez l'emballage en respectant l'environnement. Cet appareil est marqué selon la directive européenne 2012/19/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une回收率 của设备适用于欧盟国家。向零售商咨询当前的回收程序。
Garantie
Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous avez procédé à l'achat de l'appareil fournira les modalités de garantie sur simple demande de votre part. En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.
Sous réserve de modifications.
Eliminer soi-même les problèmes simples
| Problème | Cause | Remède |
| Affichage de REMPLIR GRAINS ! bien que le bac à café (1) soit rempli, ou bien le moulin ne parvient pas à moudre. | Les grains ne tombent pas dans le broyeur (grains trop gras). | Frapper légèrement le bac à café (1). Changer évientiel- lement de café. Une fois que le bac à café (1) est vide, l'essuyer avec un chiffon sec. |
| Impossible de produit de l'eau chaude. | Le mousseur lait (6) est obturé. | Nettoyer le mousseur lait (6), voir chapitre « Entretien et nettoyage quotidien » . |
| Trop peu de mousse ou pas de mousse ou le mousseur de lait (6) n'aspire pas le lait. | Le mousseur lait (6) est obturé. | Nettoyer le mousseur lait (6), voir chapitre « Entretien et nettoyage quotidien » . |
| Lait non adapté. | Utiliser du lait à une te- neur de 1,5 % de matières grasses. |
| Le mousseur de lait (6) n'est pas correctement monté. | Humidifier les éléments du mousseur lait et serrer vigoureusement. |
| La machine est entartrée. | Détartrer l'appareil avec 2 tablettes de détartrage, si nécessaire exécuter le programme 2 fois. |
| Le café s'écoule goutte à goutte ou ne s'écoule plus. | Mouture trop fine, café moulu trop fin. | Régler une mouture moins fine. Utiliser du café moulu moins fin. |
| La machine est fortement entartrée. | Détartrer la machine. |
| Le café ne présente pas de « crème » . | Qualité du café ne convient pas. | Utiliser un café avec une proportion plus importante de Robusta. |
| Les grains ne sont pas fraî- chement torréfiés. | Utiliser des grains fraîche- ment torréfiés. |
| La mouture n'est pas adap- tée aux grains de café. | Optimiser la finesse de la mouture. |
| S'il n'est pas possible de résoudre les problèmes, appeler impératifivement le Service Clientèle ! Les numérores de téléphone se trouvent aux dernières pages de la notice. |
Eliminer soi-même les problèmes simples
| Problème | Cause | Remède |
| Le café est trop « acide ». | La mouture n'est pas assez fine ou bien le café moulu n'est pas assez fin. | Régler une mouture plus fine ou acheter du café moulu plus fin. |
| Qualité de café non adaptée. | Utiliser un café torréféié plus foncé. |
| Le café est trop « amer ». | La mouture est trop fine ou le café moulu est trop fin. | Régler une mouture moins fine ou acheter du café moulu moins fin. |
| Qualité du café ne convient pas. | Changer de qualité de café. |
| Affichage à l'écran DéFAILLANCE HOTLINE. | Une défaillance s'estroduite dans la machine. | Appeler le Service Clientèle. |
| Le filtré à eau ne tient pas dans le réservoir d'eau (17). | Le filtré d'eau n'est pas correctement fixé. | Placer le filtré d'eau bien droit et appuyer fortement pour l'enconcer dans le réservoir. |
| Affichage à l'écran Contr主板 RÉSERV. EAU | Le réservoir d'eau n'est pas insérécorrectement ou le filtré à eau n'est pas rincéd'après la notice. | Insérer le réservoir d'eau correctement ou rincer le filtré à eau d'après la notice et remettre en service. |
| Le marc de café n'est pas compact et il est trop humide. | La mouture est trop fine ou trop grossière ou bien la quantité de café moulu utilisée est trop faible. | Régler la mouture plus grossière ou plus fine ou bien utiliser 2 cuillères-doses de café moulu bien rases. |
| Affichage du message NETTOYER UNITÉ PERC. | Unité de percolation (5) encrassée. | Nettoyer l'unité de percolation (5). |
| Trop de café moulu dans l'unité de percolation (5). | Nettoyer l'unité de percolation (5) (remplir au maximum 2 cuillères-doses de café moulu bien rases). |
| Le mécanisme de l'unité de percolation ne fonctionne pas aisément. | Retirer et nettoyer l'unité de percolation (voir chapitre « Entretien et nettoyage quotidien », page 33). |
S'il n'est pas possible de résoudre les problèmes, appeler impérativement le Service Clientèle! Les numéros de téléphone se trouvent aux dernières pages de la notice.
Éliminer soi-même les problèmes simples
| Problème | Cause | Remède |
| Qualité de la mousse de café ou de lait variable. | La machine est entartrée. | Détartrer la machine en utilisant deux pastilles de détartrage et en respectant les instructions. |
| Présence d'eau sur le fond interne de la machine une fois que l'on a terminé le bac collecteur (8). | Bac collecteur (8) retire trop tôt. | Retirer le bac collecteur (8) en attendant quelques secondes après la dernière boisson préparée. |
| Affichage du message PLACER UNITE PERCO. | Unité de percolation (5) non placée ou non reconnaue. | Une fois l'unité de perco-lation (5) placée, arrêtier la machine, attendre trois secondes, puis la remettre en marche. |
| Les réglages usine ont été modifiés et doivent être rétablis (« Reset »). | Des réglages individuels ont été antérieurement définis ; ils ne sont plus souhaités. | Arrêtier la machine à l'aide de l'interrupteur électrique O/I (9). Maintenir appuyées les touches ⊙ off / i (13) et ⊙ I (12) et remettre en marche la machine à l'aide de l'interrupteur électrique O/I (9). Ensuite, confirmer avec la touche start (10). Les réglages usine sont rétablis. |
S'il n'est pas possible de résoudre les problèmes, appeler impérativement le Service Clientèle! Les numéros de téléphone se trouvent aux dernières pages de la notice.
Caractéristiques techniques
| Raccordement électrique (tension/fréquence) | 220-240 V / 50-60 Hz |
| Puisance de chauffage | 1600 W |
| Pression statique maximale de la pompé | 15 bars |
| Contenance maximale du réservoir d'eau (sans filtré) | 1,7 l |
| Contenance du bac à café | 300 g |
| Longueur du cordon d'alimentation | 100 cm |
| Dimensions (Ht x Lg x Prof) | 385 x 280 x 479 mm |
| Poids, à vide | 9,3 kg |
| Type de meule | céramique |
Avenue du Laerbeek 74
Larbeeklaan 74
1090 Bruxelles - Brussels
Tel.:070222142
Fax:024757292
mailto: bru-repairs@bshg.com
www.siemens-home.be
BSH Domakinski Uredi
Bulgaria EOOD
115K Tsarigradsko
Chausse Blvd.
50 rue Ardoin - BP 47
93401 Saint-Ouen Cedex
Service interventions à domicile:
0140101200
Service Consommateurs:
0 892 698 110 (0,34 € TTC/mn)
mailto: soa-siemens-conso@
bshg. com
Service Pièces Détachées et Accessoires:
0 892 698 009 (0,34 € TTC/mn)
www.siemens-home.fr
GB Grands-Brisbane
BSH Home Appliances Ltd.
Grand Union House
Old Wolverton Road
Wolverton
Milton Keynes MK12 5PT
BSH électroménagers S.A.
13-15, ZI Breedeweues
1259 Senningerberg
Tel.: 26349300
Fax: 26349 315
mailto: lux-service.electromenager@
bshg. com
www.siemens-home.com
LV Latvija, Lettonie
Conseils sur les problèmes
AT 0810700400
BE 070222142
CH 0434554095
DE 01805-547436
(0,14 €/min, mobil max. 0,42 €/min)
DK 44898985
ES 902118821
FI 0207510700
