NÁVOD K OBSLUZE EQ5 SIEMENS

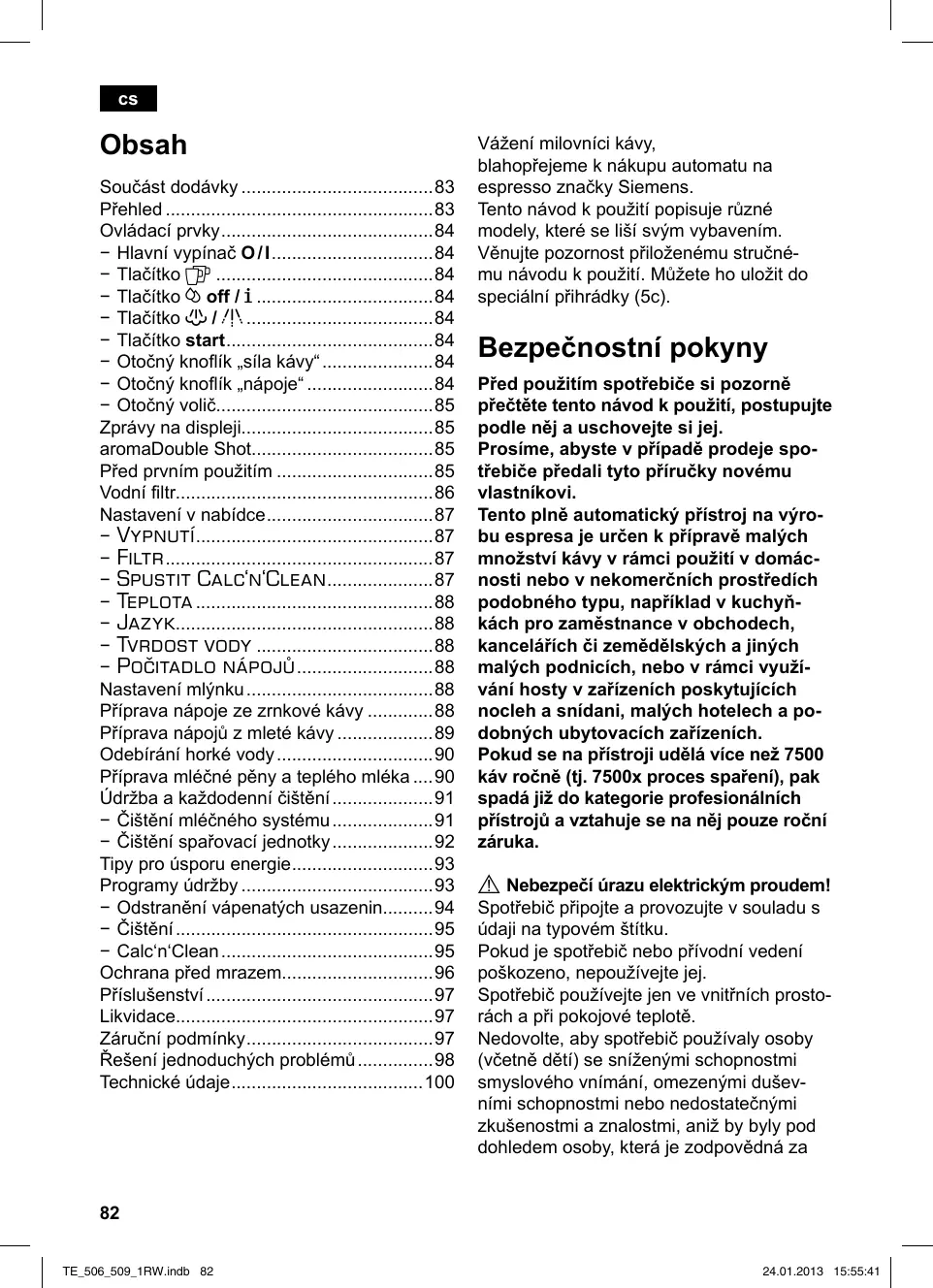

• Obsah Součást dodávky p. 83
• Přehled p. 83
• Ovládací prvky p. 84
• − Hlavní vypínač O / I p. 84
• − Tlačítko − Tlačítko off / j p. 84
• − Tlačítko h / g p. 84
• − Tlačítko start p. 84
• − Otočný knolík „síla kávy“ p. 84
• − Otočný knolík „nápoje“ p. 84
• − Otočný volič p. 85
• Zprávy na displeji p. 85
• aromaDouble Shot p. 85
• Před prvním použitím p. 85
• Vodní filtr p. 86
• Nastavení v nabídce p. 87
• − Vypnutí p. 87
• − Filtr p. 87
• − Spustit Calc‘n‘Clean p. 87
• − Teplota p. 88
• − Jazyk p. 88
• − Tvrdost vody p. 88
• − Počitadlo nápojů p. 88
• Nastavení mlýnku p. 88
• Příprava nápoje ze zrnkové kávy p. 88
• Příprava nápojů z mleté kávy p. 89
• Odebírání horké vody p. 90
• Příprava mléčné pěny a teplého mléka p. 90
• Údržba a každodenní čištění p. 91
• − Čištění mléčného systému p. 91
• − Čištění spařovací jednotky p. 92
• Tipy pro úsporu energie p. 93
• Programy údržby p. 93
• − Odstranění vápenatých usazenin p. 94
• − Čištění p. 95
• − Calc‘n‘Clean p. 95
• Ochrana před mrazem p. 96
• Příslušenství p. 97
• Likvidace p. 97
• Záruční podmínky p. 97
• Řešení jednoduchých problémů p. 98
• Technické údaje p. 100

Vážení milovníci kávy, blahopřejeme k nákupu automatu na espresso značky Siemens. Tento návod k použití popisuje různé modely, které se liší svým vybavením. Věnujte pozornost přiloženému stručnému návodu k použití. Můžete ho uložit do speciální přihrádky (5c). Bezpečnostní pokyny Před použitím spotřebiče si pozorně přečtěte tento návod k použití, postupujte podle něj a uschovejte si jej. Prosíme, abyste v případě prodeje spotřebiče předali tyto příručky novému vlastníkovi. Tento plně automatický přístroj na výrobu espresa je určen k přípravě malých množství kávy v rámci použití v domácnosti nebo v nekomerčních prostředích podobného typu, například v kuchyňkách pro zaměstnance v obchodech, kancelářích či zemědělských a jiných malých podnicích, nebo v rámci využívání hosty v zařízeních poskytujících nocleh a snídani, malých hotelech a podobných ubytovacích zařízeních. Pokud se na přístroji udělá více než 7500 káv ročně (tj. 7500x proces spaření), pak spadá již do kategorie profesionálních přístrojů a vztahuje se na něj pouze roční záruka. ¡ Nebezpečí úrazu elektrickým proudem! Spotřebič připojte a provozujte v souladu s údaji na typovém štítku. Pokud je spotřebič nebo přívodní vedení poškozeno, nepoužívejte jej. Spotřebič používejte jen ve vnitřních prostorách a při pokojové teplotě. Nedovolte, aby spotřebič používaly osoby (včetně dětí) se sníženými schopnostmi smyslového vnímání, omezenými duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, aniž by byly pod dohledem osoby, která je zodpovědná za

jejich bezpečnost, nebo takovou osobou byly poučeny. Děti držte mimo dosah spotřebiče. Dbejte, aby si děti se spotřebičem nehrály. V případě poruchy spotřebič ihned odpojte od elektrické sítě. Opravy spotřebiče, např. výměnu poškozeného přívodního vedení, smí provádět pouze náš servisní pracovník, aby nedošlo k ohrožení zdraví a poškození majetku. Spotřebič ani síťový kabel nikdy neponořujte do vody. Nesahejte do mlýnku. Spotřebič používejte výhradně v místnostech vytápěných nad bod mrazu. ¡ Nebezpečí opaření! Výpusť šlehače mléka (6a) se velmi silně zahřívá. Nedotýkejte se jí, dokud nevychladne. Spotřebič používejte až po úplném sestavení a instalaci šlehače mléka (6). ¡ Riziko udušení! Nenechávejte děti hrát si s obalovým materiálem. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách www.siemens-spotrebice.cz. Součást dodávky (viz obrázek na začátku návodu) 1 Plně automatický přístroj na výrobu espressa TE506/TE509 2 Stručná referenční příručka 3 Návod k použití 4 Napěňovač mléka 5 Proužek pro testování tvrdosti vody 6 Odměrná lžička 7 Nádoba na mléko Přehled (viz přehledné vyobrazení A,B,C,D a E na začátku návodu)

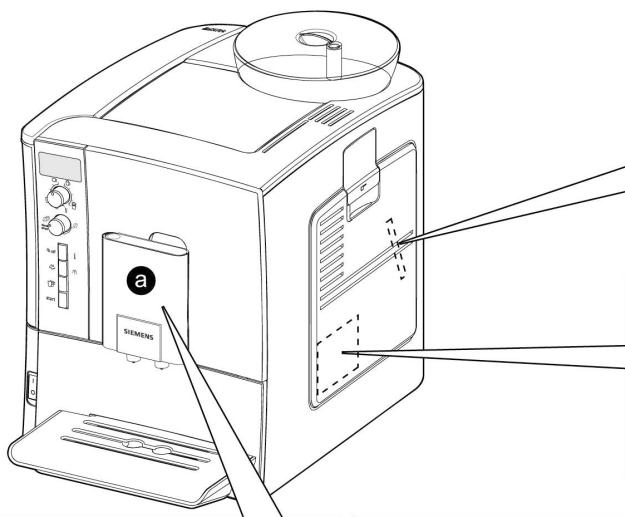

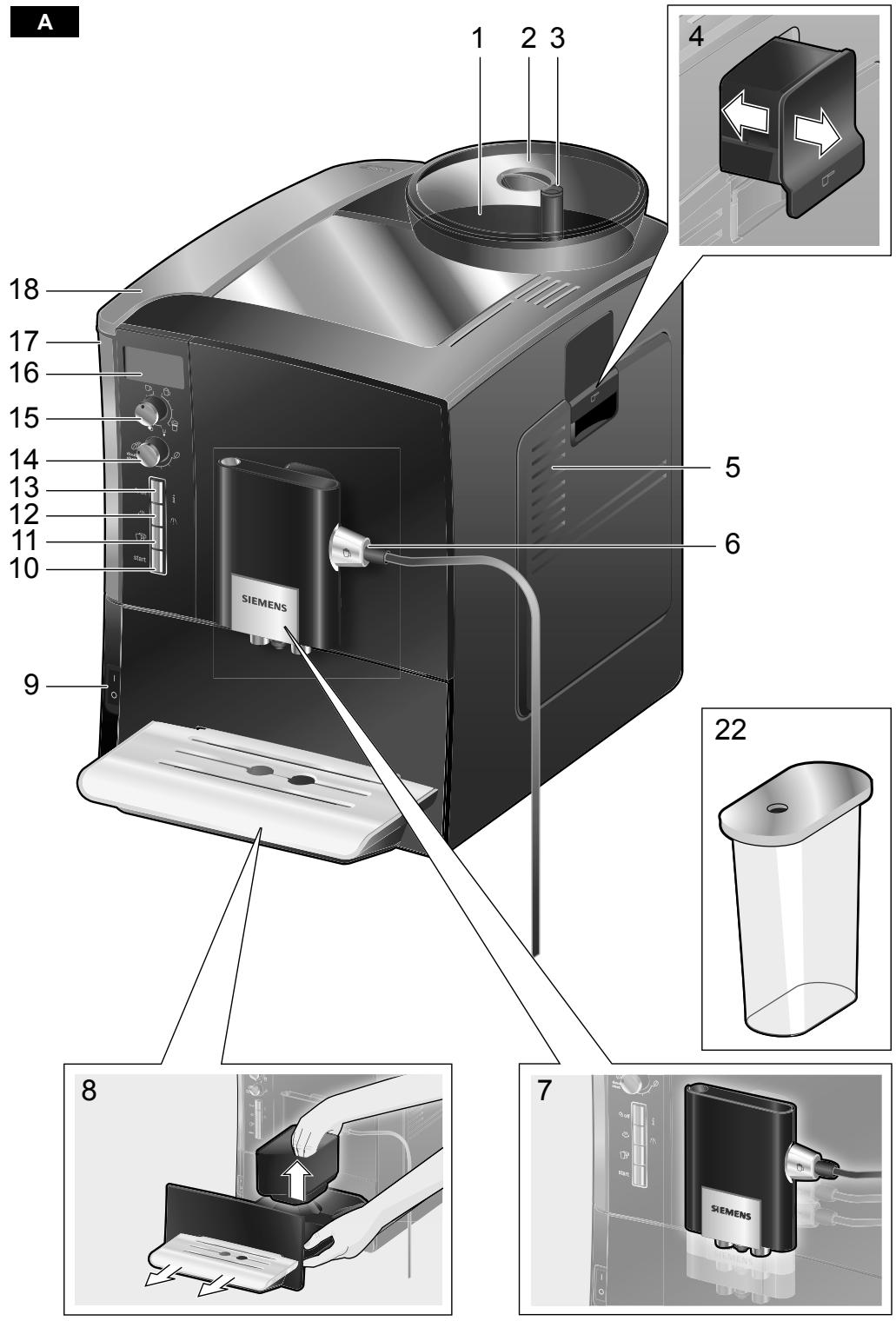

Zásobník na kávová zrna Víko pro uchování aromatu Otočný volič pro nastavení stupně mletí Přihrádka (na mletou kávu/čisticí tabletu) Spařovací jednotka (obr. E) a) Spařovací jednotka b) Dvířka c) Úložný prostor pro stručný návod k použití d) Tlačítko e) Pojistka Napěňovač mléka (obr. C) snímatelný a) Výpusť b) Otočný volič teplé mléko/mléčná pěna c) Hadička na mléko d) Horní část e) Vzduchová tryska Výpusť kávy, výškově nastavitelná Odkapávač (obr. D) a) Panel odkapávače b) Zásobník na mletou kávu c) Odkapávací miska pro výpusť kávy d) Odkapávací mřížka pro výpusť kávy Hlavní vypínač O / I Tlačítko start Tlačítko Tlačítko h / g Tlačítko off / j Otočný knolík „síla kávy“ Otočný knolík „nápoje“ Displej Odnímatelná nádržka na vodu Víko nádržky na vodu Odměrná lžička (pomůcka pro vkládání vodního iltru) Úložný prostor pro odměrnou lžičku Síťový kabel a jeho úložný prostor Nádoba na mléko

Ovládací prvky Otočný knoflík „síla kávy“ Hlavní vypínač O / I Hlavní vypínač O / I (9) se používá k zapnutí spotřebiče nebo k jeho úplnému vypnutí (odpojení napájení). Důležité: Před vypnutím spusťte čisticí program nebo přístroj vypněte tlačítkem off / j (13).

Tlačítko Stisknete-li tlačítko (11), připravíte dva šálky vybraného nápoje současně. Tlačítko lze použít pouze v případě nápojů připravovaných bez mléka a bez funkce aromaDouble Shot. Otočný knolík (14) slouží k nastavení síly kávy.

Tlačítko off / j Po krátkém stisknutí tlačítka off / j (13) se spotřebič vypláchne a vypne. Po stisknutí a přidržení tlačítka off / j (13) se zobrazí uživatelská nastavení nebo se spustí funkce odvápnění a čištění. Při nastavení této síly se káva spařuje ve dvou fázích. Viz „aromaDouble Shot“ na straně 85. Otočný knoflík „nápoje“

Otočný volič (15) se používá k výběru požadovaného nápoje a objemu šálků. Umožňuje také změnit uživatelské nastavení.

Tlačítko h / g Stisknutím tlačítka h / g (12) se začne tvořit pára pro přípravu mléčné pěny nebo teplého mléka. Toto tlačítko slouží také k výdeji horké vody. Tlačítko start Tlačítko start (10) zahajuje přípravu nápoje nebo spouští program údržby. Dalším stisknutím tlačítka start (10) během přípravy nápoje ukončíte proces přípravy. Velmi slabé Slabé Běžné Silné DoubleShot silné + DoubleShot silné ++

Kávové nápoje bez mléka: Espresso malé Espresso Café Crème malé Café Crème Café Crème velké Kávové nápoje s mlékem: Cappuccino malé Cappuccino velké Macchiato malé Macchiato Macchiato velké Proplach přístroje Proplach ml.systému Upozornění: Nelze-li vybraný nápoj připravit, na displeji se zobrazí zpráva Neplatná kombinace. Změňte sílu kávy nebo vybraný nápoj.

Otočný volič Chcete-li připravovat mléčnou pěnu (například pro latte macchiato nebo cappuccino), nastavte dopředu symbol . Chcete-li připravovat teplé mléko, nastavte dopředu symbol . Chcete-li připravovat horkou vodu, nastavte otočný volič do vodorovné polohy. Funkce aromaDouble Shot se aktivuje při následujících nastaveních:

Před prvním použitím Zprávy na displeji Na displeji (16) se zobrazuje nejen aktuální provozní stav, ale také různé zprávy informující o stavu spotřebiče nebo upozorňující na nutnost provést nějakou akci. Jakmile akci provedete, zpráva zmizí a znovu se zobrazí nabídka nápojů. aromaDouble Shot Čím déle se káva spařuje, tím více se uvolňuje hořkých látek a nežádoucího aromatu. Což negativním způsobem ovlivňuje chuť a stravitelnost kávy. Model TE506/ TE509 je proto vybaven speciální funkcí aromaDouble Shot pro přípravu velmi silné kávy. Po získání polovičního množství je semleta a spařena nová dávka kávy, aby ze spotřebiče vycházely pouze příjemné aromatické vůně. Obecné pokyny Nádržku na vodu naplňujte pouze čerstvou studenou neperlivou vodou a používejte pokud možno kávová zrna pro plně automatizovaná zařízení na přípravu kávy a espressa. Nepoužívejte kávová zrna s polevou, karamelizovaná ani jinak obohacená o složky s obsahem cukru, aby nedošlo k ucpání spařovací jednotky. Tento spotřebič umožňuje upravit nastavenou tvrdost vody. Z výroby je tvrdost vody nastavena na hodnotu 4. Vyzkoušejte tvrdost vody v místě instalace pomocí přiloženého testovacího proužku. Bude-li výsledkem zkoušky jiná hodnota než 4, po zapnutí změňte odpovídajícím způsobem nastavení na spotřebiči (viz „Nastavení v nabídce“ – Tvrdost vody na straně 88). Uvedení do provozu

1. Odstraňte ochrannou fólii.

2. Umístěte spotřebič na rovnou voděodolnou podložku, která unese jeho váhu.

Zajistěte, aby větrací otvory spotřebiče nebyly zakryty. Důležité upozornění: Spotřebič používejte pouze v prostorách bez mrazu. Pokud byl spotřebič přepravován nebo skladován při teplotách nižších než 0 °C, pak před uvedením do provozu vyčkejte nejméně 3 hodiny.

3. Vytáhněte síťový kabel z úložného

prostoru (21) a zapojte jej do zásuvky. Délku kabelu můžete upravit stažením zpět nebo dalším povytažením. Nejjednodušší způsob, jak toho dosáhnout, je umístit spotřebič zadní stranou až na okraj podložky a táhnout kabel dolů nebo jej tlačit nahoru.

4. Nainstalujte napěňovač mléka. Spotřebič používejte až po úplném sestavení a

instalaci šlehače mléka (6).

13. Stiskněte tlačítko start (10). Vybraný

jazyk bude uložen. Spotřebič se nyní zahřívá a proplachuje. Z výpusti kávy vyteče malé množství vody. Když se na displeji zobrazí nabídka nápojů, spotřebič je připraven k použití. Vypnutí spotřebiče Není-li spotřebič používán, po uplynutí jedné hodiny se automaticky propláchne a vypne (časový interval lze naprogramovat, viz „Nastavení v nabídce“ – Vypnutí na straně 87). Výjimka: Spotřebič se vypne bez vypláchnutí pouze v případě, že jste připravovali horkou vodu nebo páru. Chcete-li spotřebič vypnout ručně před provedením této akce, stiskněte tlačítko off / j (13). Spotřebič se vypláchne a vypne.

5. Zvedněte víko nádržky na vodu (18).

6. Vyjměte nádržku na vodu (17), vypláchněte ji a naplňte čerstvou studenou vodou. Nenapouštějte vodu nad rysku max.

7. Vraťte nádržku na vodu (17) na místo a

pevně na ni shora zatlačte.

8. Zavřete víko nádržky na vodu (18).

9. Naplňte zásobník (1) zrnkovou kávou.

(Pokyny pro přípravu nápojů z mleté kávy naleznete v části „Příprava nápojů z mleté kávy“ na straně 89.)

10. Stiskněte vypínač O / I (9). Na displeji (16)

se zobrazí nabídka pro nastavení jazyka displeje.

11. Vyberte požadovaný jazyk displeje pomocí horního otočného voliče (15).

K dispozici jsou následující jazyky: English Français Svenska Polski Türkçe Norsk Português

12. Položte vhodnou nádobu pod výpusť (6a).

Upozornění: Při prvním použití spotřebiče, po proběhnutí programu údržby a v případě, že spotřebič nebyl delší dobu v provozu, nebude mít první připravený nápoj plné aroma a není určen ke konzumaci. Při prvním použití automatu na espresso dosáhnete dostatečně husté a stálé pěny teprve po několika šálcích. Při intenzivním používání je běžné, že se na větracích otvorech srazí kapky vody. Vodní iltr Vodní iltr může zabránit usazování vodního kamene. Nový vodní iltr je nutné před prvním použitím vypláchnout. Při vyplachování postupujte takto:

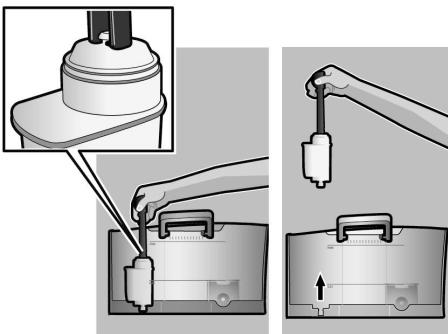

1. Pomocí odměrné lžičky (19) pevně

zatlačte vodní iltr do nádržky na vodu.

2. Naplňte nádržku (17) vodou až po

3. Stiskněte tlačítko off / j (13) a podržte

je nejméně po dobu tří sekund. Zobrazí se nabídka.

4. Opakovaně stiskněte tlačítko off / j

(13), dokud se na displeji nezobrazí text Filtr starý nebo chybí.

5. Otočným voličem (15) vyberte položku

6. Stiskněte tlačítko start (10).

7. Pod výpusť (6a) umístěte nádobu o

8. Stiskněte tlačítko start (10).

9. Filtr bude propláchnut tekoucí vodou.

10. Vyprázdněte nádržku.

Spotřebič je opět připraven k použití.

Poznámka: Současně s propláchnutím iltru se aktivuje nastavení zprávy Vyměnit filtr na displeji. Po zobrazení zprávy Vyměnit filtr nebo nejpozději po uplynutí dvou měsíců již iltr nemá potřebnou účinnost. Je třeba vyměnit jej z hygienických důvodů a také proto, aby nedošlo k zanesení vodním kamenem (a následnému poškození spotřebiče). Náhradní iltry lze získat u prodejců (TZ70003) nebo v zákaznickém servisu (467873). Není-li použit nový iltr, nastavte položku Filtr na hodnotu starý nebo chybí. Poznámka: Pokud spotřebič delší dobu nepoužíváte (např. během dovolené), je třeba iltr před použitím spotřebiče propláchnout. Za tím účelem napusťte ze spotřebiče plný šálek horké vody a vylijte ji. Nastavení v nabídce Nastavení spotřebiče můžete přizpůsobit svým individuálním potřebám pomocí nabídky na displeji.

1. Stiskněte tlačítko off / j (13) a držte je

po dobu alespoň 3 sekund.

2. Opakovaně tiskněte tlačítko off / j

(13), dokud se na displeji neobjeví požadovaná položka nabídky.

3. Otočným voličem (15) vyberte požadované nastavení.

4. Potvrďte stisknutím tlačítka start (10).

Chcete-li nabídku opustit a ponechat nastavení na původních hodnotách, otočte volič do polohy Konec a stiskněte tlačítko start (10).

Nastavit můžete následující hodnoty: Vypnutí: Zde můžete nastavit časový Poznámka: Na posuvném ukazateli si můžete označit měsíc, ve kterém jste iltr vložili. Druhá možnost je označit si měsíc, ve kterém bude třeba iltr příště vyměnit (nejpozději po dvou měsících). interval, po jehož uplynutí od odebrání posledního nápoje se spotřebič automaticky vypne. Nastavit lze intervaly v rozmezí od 15 minut do 4 hodin. Výchozí časový interval je 1 hodina, jeho zkrácením však můžete dosáhnout úspory energie. Filtr: Zde můžete nastavit, zda je po- užíván vodní iltr. Pokud vodní iltr není používán, nastavte možnost Filtr starý nebo chybí. Zde můžete nastavit, zda je používán vodní iltr. Pokud vodní iltr není

používán, nastavte možnost Aktivovat filtr. Nové vodní iltry je třeba před použitím vypláchnout (informace naleznete v části „Vodní iltr“ na straně 86). Nastavení mlýnku Spustit Calc‘n‘Clean: Zde je ¡ Pozor! Mlýnek seřizujte výhradně za chodu! V opačném případě může dojít k poškození spotřebiče. Nesahejte do mlýnku. ● Je-li mlecí jednotka v činnosti, můžete podle potřeby nastavovat jemnost pomocí otočného voliče (3) v rozsahu od jemného mletí (a: otočení proti směru hodinových ručiček) po hrubé mletí (b: otočení po směru hodinových ručiček). možné ručně vybrat program údržby (Calc‘n‘Clean / Odvápnění / Čištění). Vybraný program spustíte stisknutím tlačítka start (10) (viz „Programy údržby“ na straně 93). Teplota: Tato položka umožňuje nastavit teplotu při spařování (Vysoká / Střední / Nízká). Jazyk : Zde můžete nastavit jazyk displeje. Tvrdost vody: Tento spotřebič umožňuje upravit nastavenou tvrdost vody. Správné nastavení tvrdosti vody je důležité, aby spotřebič správně informoval o tom, kdy je třeba spustit odvápňovací program. Z továrny je tvrdost vody nastavena na stupeň 4. Skutečnou tvrdost vody můžete zjistit pomocí přiloženého testovacího proužku nebo dotazem u místního dodavatele vody. Testovací proužek krátce ponořte do vody, jemně setřeste kapky a po uplynutí jedné minuty se podívejte na výsledek. Úrovně tvrdosti vody a nastavení: Úroveň

Tvrdost vody Německo (°dH) Francie (°fH) 1-7 1-13 8-14 14-25 15-21 26-38 22-30 39-54 Počitadlo nápojů: Zde je uvedeno, kolik nápojů bylo připraveno od prvního spuštění spotřebiče. Otočný volič (3) mění stupeň semletí kávových zrn od hrubého k jemnému.

Poznámka: Nové nastavení se neprojeví dříve než po druhém šálku kávy. Rada: Pro zrna pražená dotmava volte jemnější mletí, světlejší zrna melte více nahrubo. Příprava nápoje ze zrnkové kávy Tento automat na espresso připravuje každý nápoj z čerstvě mletých zrn. Spotřebič musí být připraven k použití. Chcete-li připravit kávový nápoj s mlékem, nejprve vložte hadičku na mléko do nádoby s mlékem a nastavte otočný volič (6b) do polohy „mléčná pěna“ .

Důležité: Zaschlá mléčná usazenina se těžko odstraňuje, proto je nutné omýt napěňovač mléka (6) ihned po použití vlažnou vodou a vypláchnout jej pomocí programu Proplach ml.systému (informace naleznete na straně 91).

Rada: Používejte pokud možno výhradně zrnkovou kávu pro plnoautomatické kávovary a automaty na espresso. Pro zachování nejvyšší kvality uchovávejte zrna v hlubokozmrazeném stavu nebo ve vzduchotěsných nádobách na chladném místě. Kávu lze mlít i zmrazenou. Důležité: Nádržku (17) plňte každý den čerstvou vodou. Nádržka (17) by měla vždy obsahovat dostatek vody pro provoz spotřebiče. Příprava nápojů

1. Položte jeden nebo dva předehřáté šálky pod výpusť kávy (7).

Rada: K předehřátí šálků používejte horkou vodu.

2. Vyberte požadovaný druh kávy a množství nápoje v šálku otáčením horního

voliče (15). Vybraný nápoj a množství se zobrazí na displeji.

3. Vyberte požadovanou sílu kávy otáčením dolního knolíku (14). Na displeji se

zobrazí nastavená síla kávy. Chcete-li připravit dva šálky současně, stiskněte tlačítko (11) (lze použít pouze pro nápoje připravované bez mléka a bez funkce aromaDouble Shot).

4. Stiskněte tlačítko start (10).

Káva se spaří a poté nateče do šálku (šálků).

Upozornění: V některých případech se káva připravuje ve dvou fázích (viz „aromaDouble Shot“ na straně 85). Počkejte, dokud celý proces neskončí. Potřebujete-li přípravu kávy ukončit předčasně, stiskněte znovu tlačítko start (10). Příprava nápojů z mleté kávy V tomto automatu na espresso je možné připravovat nápoje z mleté kávy (nikoli z instantního kávového prášku). Spotřebič musí být připraven k použití. Chcete-li připravit kávový nápoj s mlékem, nejprve vložte hadičku na mléko do nádoby s mlékem a nastavte otočný volič (6b) do polohy „mléčná pěna“ .

Upozornění: Funkci aromaDouble Shot nelze použít při přípravě nápoje z mleté kávy. Důležité: Zaschlá mléčná usazenina se těžko odstraňuje, proto je nutné omýt napěňovač mléka (6) ihned po použití vlažnou vodou a vypláchnout jej pomocí programu Proplach ml.systému (informace naleznete na straně 91). Důležité: Nádržku (17) plňte každý den čerstvou vodou. Nádržka (17) by měla vždy obsahovat dostatek vody pro provoz spotřebiče. Příprava nápojů

1. Otevřete přihrádku (4).

2. Nasypte do ní nejvíce 2 zarovnané odměrné lžičky mleté kávy.

Pozor: Nepoužívejte celá zrna ani instantní kávu.

3. Zavřete přihrádku (4).

4. Otočným voličem (15) vyberte požadovaný nápoj (lze zvolit jen jeden šálek).

5. Stiskněte tlačítko start (10).

Káva se spaří a poté nateče do šálku. Upozornění: Chcete-li připravit další šálek kávy, zopakujte celý postup. Není-li po dobu 90 sekund odebrána žádná káva, spařovací komora se automaticky vyprázdní, aby nedošlo k přeplnění. Spotřebič se propláchne.

Odebírání horké vody ¡ Nebezpečí popálení!

3. Otočný volič (6b) nastavte do polohy

„mléčná pěna“ nebo „teplé mléko“

Napěňovač mléka (6) se velmi silně zahřívá. Držte jej vždy pouze za umělohmotnou část. Spotřebič musí být připraven k použití.

1. Položte předehřátý šálek nebo sklenici

pod výpusť šlehače mléka (6).

2. Nastavte otočný volič (6b) do vodorovné

4. Stiskněte tlačítko h / g (12).

Tlačítko h / g (12) se rozbliká a spotřebič se bude asi 20 sekund zahřívat. ¡ Nebezpečí popálení! Mléčná pěna nebo teplé mléko vychází ze šlehače mléka (6) pod vysokým tlakem. Při vystříknutí mléka hrozí opaření. Nedotýkejte se výpusti (6a) a na nikoho jí nemiřte.

3. Stiskněte a přibližně na 3 sekundy podržte tlačítko h / g (12). Spotřebič

se zahřeje. Zhruba po dobu 40 sekund bude z výpusti šlehače mléka (6) vytékat horká voda.

4. Dalším stisknutím tlačítka h / g (12)

proces zastavíte. Příprava mléčné pěny a teplého mléka ¡ Nebezpečí popálení! Napěňovač mléka (6) se velmi silně zahřívá. Držte jej vždy pouze za umělohmotnou část.

5. Proces lze ukončit stisknutím tlačítka

h / g (12). Rada: Mléčnou pěnu optimální kvality připravíte ze studeného mléka, pokud možno s obsahem tuku větším než 1,5 %. Důležité: Zaschlá mléčná usazenina se těžko odstraňuje, proto je nutné omýt napěňovač mléka (6) ihned po použití vlažnou vodou a vypláchnout jej pomocí programu Proplach ml.systému (informace naleznete na straně 91). Rada: Mléko můžete zpěnit ještě před odběrem kávy, nebo můžete mléčnou pěnu připravit zvlášť a nalít ji do kávy dodatečně. Spotřebič musí být připraven k použití.

1. Položte předehřátý šálek pod

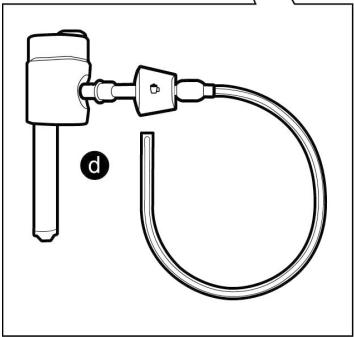

2. Hadičku na mléko (6c) vložte do nádoby

Údržba a každodenní čištění ¡ Nebezpečí úrazu elektrickým proudem! Před čištěním spotřebič vždy odpojte od elektrické sítě. Nikdy jej neponořujte do vody. Nepoužívejte parní čističe. ● Otřete spotřebič zvenčí měkkým vlhkým hadříkem. ● Nepoužívejte hrubé utěrky ani abrasivní čisticí prostředky. ● Zbytky vápenatých usazenin, kávy, mléka a odvápňovacího roztoku vždy ihned odstraňte. Při delším působení mohou způsobit korozi. ● Vytáhněte odkapávací misku (8c) se zásobníkem na mletou kávu (8b) směrem dopředu. Sejměte panel (8a) a mřížku (8d). Vyprázdněte a vyčistěte odkapávač i zásobník na kávu. ● Vyjměte přihrádku (4) a vyčistěte ji. ● Níže uvedené součásti lze mýt v myčce nádobí: odkapávací miska pro výpusť kávy (8c), zásobník na mletou kávu (8b), odkapávací mřížka pro výpusť kávy (8d), víko pro uchování aromatu (2) a odměrná lžička (19). ● Vytřete spotřebič (držáky misek a přihrádku) zevnitř. Důležité: Odkapávač pro výpusť kávy (8c) a zásobník na mletou kávu (8b) je třeba vyprázdnit a vyčistit každý den, aby na nich nezačala růst plíseň. Upozornění: Po zapnutí vychladlého spotřebiče vypínačem O / I (9) a při automatickém vypnutí po přípravě kávy se spotřebič automaticky proplachuje. Systém se tedy čistí sám. Důležité: Pokud jste spotřebič delší dobu nepoužívali (např. po dovolené), nejprve jej celý důkladně vyčistěte, zejména mléčný systém a spařovací jednotku. Víko a izolační plášť nádoby na mléko (22) nečistěte v myčce na nádobí. Vnitřní část nádoby na mléko je vhodná pro čištění v myčce na nádobí. Čištění mléčného systému Pokud mléčný systém nebyl vypláchnut po přípravě mléka, zobrazí se po určitém čase na displeji následující zpráva: Vyčistit mléč.systém! Mléčný systém čistěte bezprostředně po použití! Při čištění ponechte otočný volič (6b) ve stejné poloze jako při posledním použití. Automatické předmytí mléčného systému:

1. Volič (15) otočte do polohy .

2. Pod výpusť (6a) umístěte vysokou

3. Výpusť posuňte co nejblíže nádoby.

4. Hadičku na mléko (6c) zasuňte do nádoby.

5. Stiskněte tlačítko start (10).

● Nemyjte níže uvedené součásti v myčce nádobí: kryt úložného prostoru (5c), panel odkapávače (8a), přihrádka (4), spařovací jednotka (5a).

Spotřebič automaticky vypouští vodu do nádoby a prostřednictvím hadičky na mléko ji znovu nasává s cílem vyčistit mléčný systém. Přibližně po jednu minutu bude proplachování ukončeno.

6. Vyprázdněte nádobu a vyčistěte hadičku

na mléko (6c). V pravidelných intervalech navíc mléčný systém důkladně umývejte (ručně nebo v myčce). Demontáž mléčného systému před mytím:

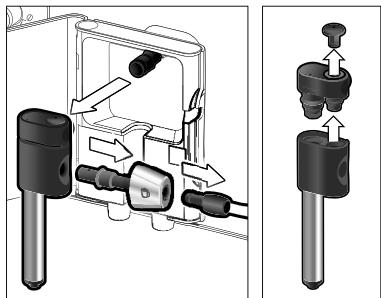

1. Vysuňte napěňovač mléka (6) ze

2. Rozmontujte napěňovač mléka na jednotlivé díly (6a až 6d) (viz obrázek C na

začátku návodu k použití).

5. Poté je znovu sestavte a namontujte

zpět do spotřebiče. ¡ Nebezpečí opaření! Spotřebič používejte až po úplném sestavení a instalaci šlehače mléka (6). Čištění spařovací jednotky Spařovací jednotku čistěte pravidelně. Automatické předmytí spařovací jednotky:

1. Volič (15) otočte do polohy .

2. Pod výpusť (6a) umístěte prázdnou

3. Stiskněte tlačítko start (10).

Spotřebič se propláchne.

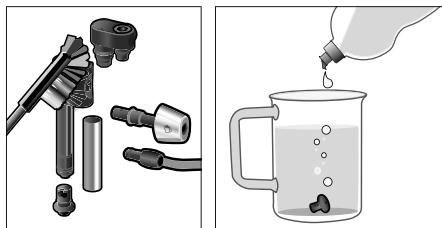

3. Jednotlivé součásti očistěte měkkým

kartáčkem namočeným ve vodě s čisticím prostředkem. V případě potřeby je nechte odmočit v teplé vodě s čisticím prostředkem. Vedle používání automatického čisticího programu je třeba spařovací jednotku (5a) pravidelně vyjímat a čistit (Viz obr. E na začátku tohoto návodu).

1. Vypněte spotřebič hlavním vypínačem

O / I (9). Všechna tlačítka zhasnou.

2. Otevřete dvířka (5b) spařovací jednotky.

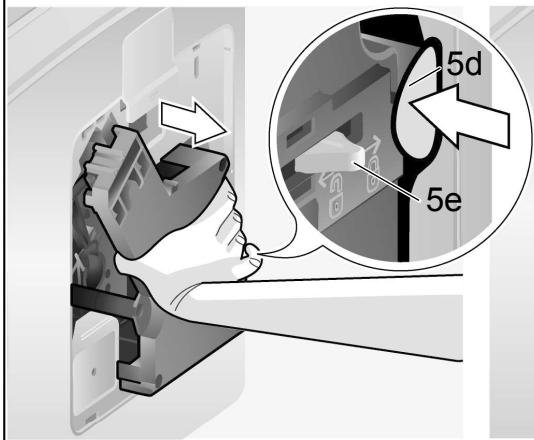

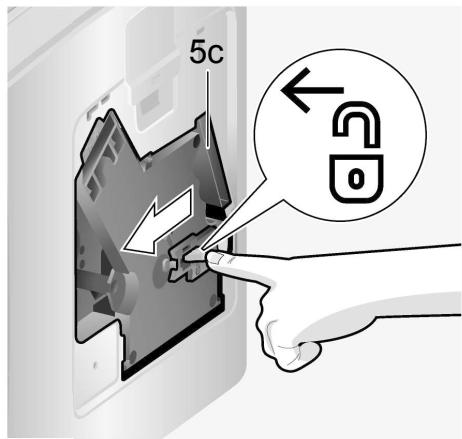

3. Posuňte červenou pojistku (5e) na spařovací jednotce doleva až na doraz.

4. Stiskněte červené tlačítko (5d), uchopte

spařovací jednotku za zapuštěná držadla a opatrně ji vyjměte.

4. Všechny díly vypláchněte čistou vodou

5. Spařovací jednotku (5a) důkladně vypláchněte pod tekoucí vodou.

Tipy pro úsporu energie ● Automat na espresso se automaticky vypíná po jedné hodině nečinnosti (tovární nastavení). Nastavený hodinový interval lze zkrátit (viz „Nastavení v nabídce“ – Vypnutí na straně 87). ● Pokud plně automatický přístroj na výrobu espressa nepoužíváte, vypněte jej. Lze tak učinit stisknutím tlačítka off / j (13). Spotřebič se vypláchne a vypne. ● Přípravu kávy a mléka pokud možno předčasně nepřerušujte. Zkracování procesu přípravy a výdeje kávy či mléka vede k vysoké spotřebě energie a k nashromáždění většího množství zbytkové vody v odkapávači. ● Spotřebič pravidelně odvápňujte, aby nedošlo k vytvoření nánosů vodního kamene. Vápenaté usazeniny zvyšují spotřebu energie.

6. Síto spařovací jednotky držte pod proudem vody.

Programy údržby Důležité: Při mytí nepoužívejte mycí ani jiné čisticí prostředky a nevkládejte součásti do myčky nádobí.

7. Důkladně vytřete vnitřek spotřebiče

vlhkým hadříkem a odstraňte všechny zbytky kávy.

8. Nechte spařovací jednotku (5a) a vnitřek

spotřebiče úplně oschnout.

9. Zasuňte spařovací jednotku (5a) zpět do

spotřebiče až na doraz.

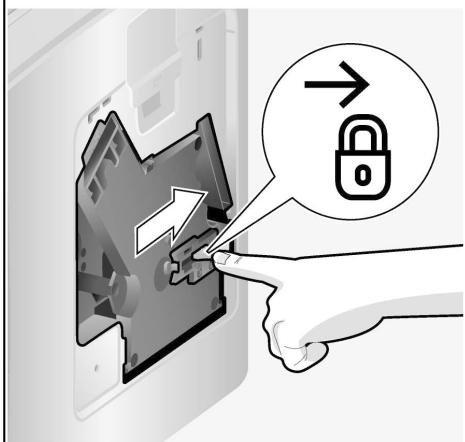

10. Posuňte červenou pojistku (5e) do pravé

krajní polohy a zavřete dvířka (5b). Rada: Informace najdete také ve stručném návodu k použití v přihrádce (5c). Na displeji se za určitých okolností v určitých intervalech mohou zobrazit následující zprávy: Je potřebné odvápnění! nebo Je potřebné vyčištění! nebo Je potřebné Calc‘n‘Clean! Spotřebič je třeba ihned vyčistit nebo odvápnit pomocí příslušného programu. Oba procesy lze také spojit s využitím funkce Calc‘n‘Clean (viz „Calc‘n‘Clean“ na straně 95). Neproběhne-li program údržby podle pokynů, může dojít k poškození spotřebiče.

¡ Pozor! Při každém spuštění programu údržby byste se měli řídit návodem k použití odvápňovacích a čisticích prostředků. Dodržujte bezpečnostní pokyny uvedené na obalu čisticího prostředku. Program údržby v žádném případě nepřerušujte! Vypuštěné kapaliny nepijte! V žádném případě nepoužívejte ocet, výrobky z octa, kyselinu citrónovou ani výrobky z ní! Nikdy nevkládejte odvápňovací tablety ani jiné odvápňovací prostředky do zásuvky na mletou kávu ani do přihrádky na čisticí tablety (4)! Speciální odvápňovací a čisticí tablety zakoupíte v maloobchodních prodejnách a v zákaznických servisech. Objednací číslo V obchodě V servisu Čisticí tablety TZ60001

Odvápňovací tablety TZ60002

Odstranění vápenatých usazenin Trvání: přibl. 25 minut Důležité: Je-li do nádržky na vodu (17) vložen iltr, musíte jej před spuštěním odvápňovacího programu vyjmout. Jestliže se na displeji objeví zpráva Je potřebné odvápnění!, stiskněte tlačítko off / j (13) na dobu 3 sekund a poté stiskněte tlačítko start (10). Spustí se odvápňovací program. Chcete-li ze spotřebiče odstranit vápenaté usazeniny dříve, než k tomu budete vyzváni, stiskněte tlačítko off / j (13) na dobu alespoň 3 sekund. Potom stiskněte tlačítko off / j (13) ještě dvakrát krátce. Nastavte horní otočný volič (15) do polohy, při které se na displeji objeví text Spustit odvápnění.

Spusťte proces odstranění usazenin stisknutím tlačítka start (10). Displej vás provede celým programem. Prázdná odkap. miska Vložit odkap. misku ● Vyprázdněte odkapávač (8) a vložte jej zpět na místo. Upozornění: Je-li aktivován vodní iltr, displej vás ve stanovenou dobu vyzve k výměně iltru. Po výměně znovu stiskněte tlačítko start (10). Pokud jste tak dosud neučinili, vyjměte iltr. Stiskněte tlačítko start (10). Naplnit odvápňovač Stisknout start ● Do prázdné nádržky na vodu (17) napusťte vlažnou vodu po rysku 0,5 l a rozpusťte v ní dvě odvápňovací tablety Siemens. ● Stiskněte tlačítko start (10). Umístit kontejner Stisknout start ● Pod výpusť (6a) umístěte nádobu o objemu nejméně 0,5 litru. ● Stiskněte tlačítko start (10). Probíhá odvápnění Spustí se odvápňovací program a poběží asi 20 minut. Čistit/plnit vodní nádrž Stisknout start ● Vypláchněte nádržku (17) a znovu ji naplňte čerstvou vodou až po rysku max. ● Stiskněte tlačítko start (10). Probíhá odvápnění Odvápňovací program nyní poběží asi 3 minut a vypláchne spotřebič. Prázdná odkap. miska Vložit odkap. misku ● Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Vyměňte použitý iltr za nový. Odstraňování vápenatých usazenin skončilo a spotřebič je opět připraven k použití. Probíhá čištění Důležité upozornění: Pro okamžité odstranění zbytků odvápňovacího roztoku spotřebič otřete měkkým a vlhkým hadříkem. Pod těmito zbytky se může tvořit koroze. Nové hadříkové houbičky na čištění mohou obsahovat soli. Soli mohou způsobit na ušlechtilé oceli náletovou rez, proto je před použitím vždy důkladně propláchněte. Prázdná odkap. miska Vložit odkap. misku Čištění Trvání: přibl. 10 minut Jestliže se na displeji objeví zpráva Je potřebné vyčištění!, stiskněte tlačítko off / j (13) na dobu 3 sekund a poté stiskněte tlačítko start (10). Spustí se čisticí program. Chcete-li spotřebič vyčistit dříve, než k tomu budete vyzváni, stiskněte tlačítko off / j (13) na dobu alespoň 3 sekund. Potom stiskněte tlačítko off / j (13) ještě dvakrát krátce. Nastavte horní otočný volič (15) do polohy, při které se na displeji objeví text Spustit čištění. Spusťte čištění stisknutím tlačítka start (10). Displej vás provede celým programem.

Spustí se čisticí program a poběží asi 8 minut. ● Vyprázdněte odkapávač (8) a vložte jej zpět na místo. Čištění skončilo a spotřebič je opět připraven k použití. Calc‘n‘Clean Trvání: přibl. 35 minut Program Calc‘n‘Clean spojuje funkce odvápnění a vyčištění. Je-li třeba provést oba úkony, kávovar automaticky navrhne použití tohoto programu údržby. Důležité: Je-li do nádržky na vodu (17) vložen iltr, musíte jej před spuštěním programu údržby vyjmout. Otevřít zásuvku Jestliže se na displeji objeví zpráva Je potřebné Calc‘n‘Clean!, stiskněte tlačítko off / j (13) na dobu 3 sekund a poté stiskněte tlačítko start (10). Spustí se program údržby. Chcete-li program Calc’n’Clean spustit dříve, než k tomu budete vyzváni, stiskněte tlačítko off / j (13) na dobu alespoň 3 sekund. Potom stiskněte tlačítko off / j (13) ještě dvakrát krátce. Nastavte horní otočný volič (15) do polohy, při které se na displeji objeví text Spustit Calc‘n‘Clean. Spusťte program Calc‘n‘Clean stisknutím tlačítka start (10). Displej vás provede celým programem. Naplnit čisticí modul Prázdná odkap. miska Vložit odkap. misku Prázdná odkap. miska Vložit odkap. misku ● Vyprázdněte odkapávač (8) a vložte jej zpět na místo. Probíhá čištění Spotřebič se dvakrát propláchne. ● Otevřete přihrádku (4). ● Vložte do přihrádky (4) čisticí tabletu Siemens a zavřete ji.

● Vyprázdněte odkapávač (8) a vložte jej zpět na místo. Probíhá Calc‘n‘Clean Spotřebič se dvakrát propláchne. TE_506_509_1RW.indb 95

Otevřít zásuvku ● Otevřete přihrádku (4). Naplnit čisticí modul ● Vložte do přihrádky (4) čisticí tabletu Siemens a zavřete ji. Upozornění: Je-li aktivován vodní iltr, displej vás ve stanovenou dobu vyzve k výměně iltru. Po výměně znovu stiskněte tlačítko start (10). Pokud jste tak dosud neučinili, vyjměte iltr. Stiskněte tlačítko start (10). Naplnit odvápňovač Stisknout start ● Do prázdné nádržky na vodu (17) napusťte vlažnou vodu po rysku 0,5 l a rozpusťte v ní dvě odvápňovací tablety Siemens. ● Stiskněte tlačítko start (10). Umístit kontejner Stisknout start ● Pod výpusť (6a) umístěte nádobu o objemu nejméně 1 l. ● Stiskněte tlačítko start (10). Probíhá Calc‘n‘Clean Spustí se odvápňovací program a poběží asi 22 minut. Důležité upozornění: Pro okamžité odstranění zbytků odvápňovacího roztoku spotřebič otřete měkkým a vlhkým hadříkem. Pod těmito zbytky se může tvořit koroze. Nové hadříkové houbičky na čištění mohou obsahovat soli. Soli mohou způsobit na ušlechtilé oceli náletovou rez, proto je před použitím vždy důkladně propláchněte. Ochrana před mrazem ¡ Aby při přepravě a skladování nedošlo k poškození spotřebiče nízkými teplotami, musí být nejprve zcela vyprázdněn. Poznámka: Spotřebič musí být připraven k použití a nádržka na vodu (17) musí být naplněna.

1. Pod výpusť (6a) položte objemnější

2. Stiskněte tlačítko h / g (12) a nechte ze spotřebiče přibližně 15 sekund

3. Vypněte spotřebič hlavním vypínačem

4. Vylijte obsah vodní nádržky (17) a

odkapávače (8). Čistit/plnit vodní nádrž Stisknout start ● Vypláchněte nádržku (17) a znovu ji naplňte čerstvou vodou až po rysku max. ● Stiskněte tlačítko start (10). Probíhá Calc‘n‘Clean Odvápňovací program nyní poběží asi 10 minut a vypláchne spotřebič. Prázdná odkap. miska Vložit odkap. misku ● Vyprázdněte odkapávač (8) a vložte jej zpět na místo. Vyměňte použitý iltr za nový. Čištění skončilo a spotřebič je opět připraven k použití.

Příslušenství Záruční podmínky Následující příslušenství je k dostání v obchodě a v autorizovaném servisu: Pro tento přístroj platí záruční podmínky, které byly vydány naší kompetentní pobočkou v zemi, ve která byl přístroj zakoupen. Záruční podmínky si můžete kdykoliv vyžádat prostřednictvím svého odborného prodejce, u kterého jste zakoupili přístroj, nebo přímo v naší pobočce v příslušné zemi. Objednací číslo V obchodě V servisu Čisticí tablety TZ60001

Odvápňovací tablety TZ60002

Nádoba na mléko (izolovaná) TZ70009

Obal zlikvidujte způsobem šetrným k životnímu prostředí. Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment – WEEE). Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení.

Řešení jednoduchých problémů Problém Na displeji se zobrazí text: Doplnit kávová zrna! Zásobník je plný, spotřebič přesto zrna nemele. Příčina Zrna nepadají do mlýnku (jsou příliš olejnatá). Nelze odebírat horkou vodu. Napěňovač mléka (6) nebo jeho sací jednotka je ucpaná. Tvoří se příliš málo mléčné pěny nebo je mléčná pěna příliš tekutá. Napěňovač mléka (6) nenasává mléko. Napěňovač mléka (6) nebo jeho sací jednotka je ucpaná. Nevhodné mléko. Napěňovač mléka (6) není správně sestaven. Přístroj je zanesen vápníkem. Při vydávání kávy proud slábne nebo zcela zmizí. Stupeň mletí je příliš jemný. Mletá káva je příliš jemná. Spotřebič je silně zanesen vápníkem. Káva nemá vrstvu pěny. Nevhodný druh kávy. Zrna již nejsou čerstvě pražená. Stupeň mletí není nastaven na kávová zrna. Káva je příliš „kyselá“. Náprava Opatrně poklepejte na zásobník zrnkové kávy (1). Zkuste použít jiný druh kávy (1). Vytřete prázdný zásobník na kávová zrna suchým hadříkem. Vyčistěte napěňovač mléka (6) nebo sací jednotku (v části „Údržba a každodenní čištění“). Vyčistěte napěňovač mléka (6) nebo sací jednotku (v části „Údržba a každodenní čištění“). Použijte mléko s obsahem tuku 1,5 %. Navlhčete části šlehače mléka a pevně je spojte. Spotřebič odvápněte pomocí 2 odvápňovacích tablet, v případě potřeby nechte program proběhnout 2 x. Nastavte hrubší stupeň mletí. Použijte hrubší mletou kávu. Odvápněte spotřebič. Používejte kávu s větším obsahem zrn robusta. Použijte čerstvá zrna. Nastavte jemný stupeň mletí. Je nastaveno příliš hrubé mletí nebo je předemletá káva příliš hrubá. Nastavte mlecí jednotku na jemnější mletí nebo používejte jemnější předemletou kávu. Nevhodný typ kávy. Používejte tmavší pražení. Nedaří-li se vám problém vyřešit, volejte autorizovaný servis! Telefonní čísla se nachází na posledních stránkách návodu.

Problém Káva je příliš „hořká“. Příčina Je nastaven příliš jemný stupeň mletí nebo je mletá káva příliš jemná. Nevhodný druh kávy. Došlo k závadě spotřebiče. Náprava Nastavte hrubší stupeň mletí nebo použijte hrubší mletou kávu. Změňte druh kávy. Volejte autorizovaný servis Na displeji se zobrazí text: Chyba Horká linka (viz zadní přebalové strany nebo www.siemens-spotrebice.cz). Vodní iltr nedrží v zásobní- Vodní filtr není umístěn Zatlačte vodní filtr dolů do ku na vodu (17). správně. zásobníku. Špatně vsazená vodní nádrž Vsaďte správně vodní nádrž Zpráva na displeji Kontrola vod. nádrže nebo vodní iltr není pronebo propláchněte vodní iltr pláchnut podle návodu. podle návodu a uveďte do provozu. Kávová sedlina není komMletí je nastaveno příliš na- Nastavte stupeň mletí na paktní a je příliš vlhká. jemno nebo nahrubo, příp. hrubší či jemnější nebo ponebylo použito dostatečné užijte 2 zarovnané odměrky množství mleté kávy. mleté kávy. Varná jednotka (5) je Vyčistěte varnou jednotku (5). Zpráva na displeji Vyčistit varnou jed. znečištěná. Varná jednotka (5) obsahuje Vyčistěte varnou jednotku (5). příliš mnoho předemleté (Vsypávejte nejvýše dvě kávy. zarovnané odměrné lžíce mleté kávy). Mechanismus spařovací Vyjměte a vyčistěte spařojednotky je těžce pohyblivý. vací jednotku, viz kapitola „Ošetřování a každodenní čištění“. Kvalita kávy nebo mléčné V přístroji se vytváří vodní Odstraňte z přístroje vodní pěny se značně liší. kámen. kámen pomocí dvou tablet pro odstranění vodního kamene. Postupujte podle pokynů. Po vyjmutí odkapávací mis- Odkapávací miska (8) byla Po vydání posledního nápoky (8) nakapala na vnitřní vyjmuta příliš brzy. je počkejte několik sekund, základnu přístroje voda. než vyjmete odkapávací misku (8). Varná jednotka (5) chybí Vypněte spotřebič s vložeZpráva na displeji Vložte var. jednotku nebo nebyla rozpoznána. nou varnou jednotkou (5), počkejte tři sekundy a spotřebič zapněte. Nedaří-li se vám problém vyřešit, volejte autorizovaný servis! Telefonní čísla se nachází na posledních stránkách návodu. TE_506_509_1RW.indb 99

Problém Příčina Tovární nastavení byla Byla provedena vlastní, ale změněna a je třeba znovu je již nežádoucí nastavení. aktivovat („Reset“). Náprava Vypněte přístroj hlavním vypínačem O / I (9). Podržte tlačítko off / j (13) a tlačítko h / g (12) stisknuté a zapněte přístroj hlavním vypínačem O / I (9). Poté stiskněte tlačítko start (10). Tovární nastavení budou aktivována. Nedaří-li se vám problém vyřešit, volejte autorizovaný servis! Telefonní čísla se nachází na posledních stránkách návodu.

Technické údaje Elektrická přípojka (napětí/frekvence) 220-240 V / 50-60 Hz Topný výkon 1600 W Maximální tlak čerpadla, statický 15 barů Maximální objem nádržky na vodu (bez filtru) 1,7 l Maximální kapacita zásobníku na kávu 300 g Délka kabelu 100 cm Rozměry (V x Š x H) 385 x 280 x 479 mm Hmotnost, bez náplně 9,3 kg Provedení mlýnku keramika
