Тип продукта	Кухонная вытяжка под шкаф
Марка	Beko
Модель	HCA62640B
Ширина	596 мм
Глубина	386 мм
Высота	750 мм (мин) / 1080 мм (макс)
Чистый вес	10,4 кг
Напряжение питания	220 - 240 В, 50 Гц
Общая мощность	316 Вт
Мощность двигателя	1 x 210 Вт
Производительность всасывания	537 м³/ч
Количество скоростей	3 (цифровые электронные управления)
Освещение	2 галогенные лампы по 3 Вт каждая
Диаметр воздуховода	120 мм или 150 мм
Автоматическое отключение	Да, программируемый (15 минут)
Жировой фильтр	Алюминиевый, моющийся (можно мыть в посудомоечной машине)
Угольный фильтр	Опционально (для рециркуляции), замена каждые 6 месяцев
Цвет	Белый
Минимальное расстояние между вытяжкой и плитой	65 см
Энергетический класс	Не указана в инструкции

Часто задаваемые вопросы - HCA62640B BEKO

Как установить вытяжку BEKO HCA62640B?

Установка должна производиться уполномоченным сервисным агентом. Расстояние между вытяжкой и варочной панелью должно составлять не менее 65 см. Используйте прилагаемый шаблон для сверления отверстий для крепления. Диаметр воздуховода может быть 120 мм или 150 мм.

Как чистить жировые фильтры?

Алюминиевые фильтры необходимо чистить каждые 60 часов работы (примерно 4 недели). Снимите их, нажав на защелку вперед, затем вымойте жидким моющим средством или в посудомоечной машине. Высушите перед установкой обратно.

Когда нужно заменять угольный фильтр?

Угольный фильтр является опциональным (используется в режиме рециркуляции). Его необходимо заменять примерно каждые 6 месяцев. Никогда не мойте угольный фильтр. Приобретайте фильтры у уполномоченного агента Beko.

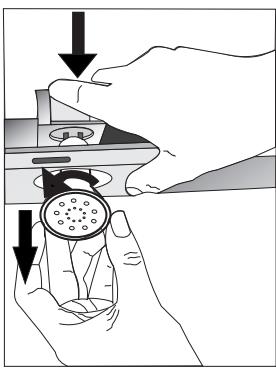

Как заменить лампы вытяжки?

Сначала отключите прибор. Лампы галогенные, 3 Вт. Для извлечения нажмите на лампу вниз с задней стороны патрона, затем поверните ее на четверть оборота против часовой стрелки. Установите в обратном порядке.

Какие уровни скорости и как их использовать?

Вытяжка имеет 3 скорости. Используйте скорости 1-2 для обычного приготовления и скорость 3 для интенсивных запахов и пара. Автоматическое отключение (15 мин) активируется нажатием кнопки скорости более 2 секунд.

Можно ли использовать вытяжку без воздуховода?

Да, в режиме рециркуляции. Для этого необходимо установить угольный фильтр (не входит в комплект). Очищенный воздух возвращается в помещение. Снимите внутренние дефлекторы с переходника воздуховода.

Что делать, если вытяжка перестала работать?

Сначала проверьте электропитание. Если кабель поврежден, замените его у профессионала. При любой неисправности обращайтесь в уполномоченный сервис Beko. Не пытайтесь ремонтировать самостоятельно.

Как ухаживать за поверхностью из нержавеющей стали?

Используйте мягкую ткань, смоченную мыльной водой, или специальный спрей для нержавейки. Протирайте по направлению щетки. Избегайте абразивных средств, отбеливателя или соляной кислоты.

Какое минимальное рекомендованное расстояние между вытяжкой и плитой?

Минимальное расстояние между нижней поверхностью вытяжки и верхней поверхностью варочной панели составляет 65 см.

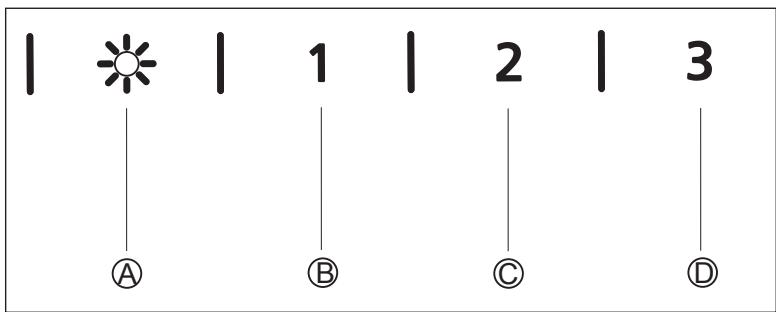

Как активировать автоматическое отключение?

Нажмите на одну из кнопок скорости (B, C или D) более 2 секунд. Отобразится таймер на 15 минут. Для отключения нажмите ту же кнопку снова. Смена скорости отменяет функцию.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCA62640B BEKO

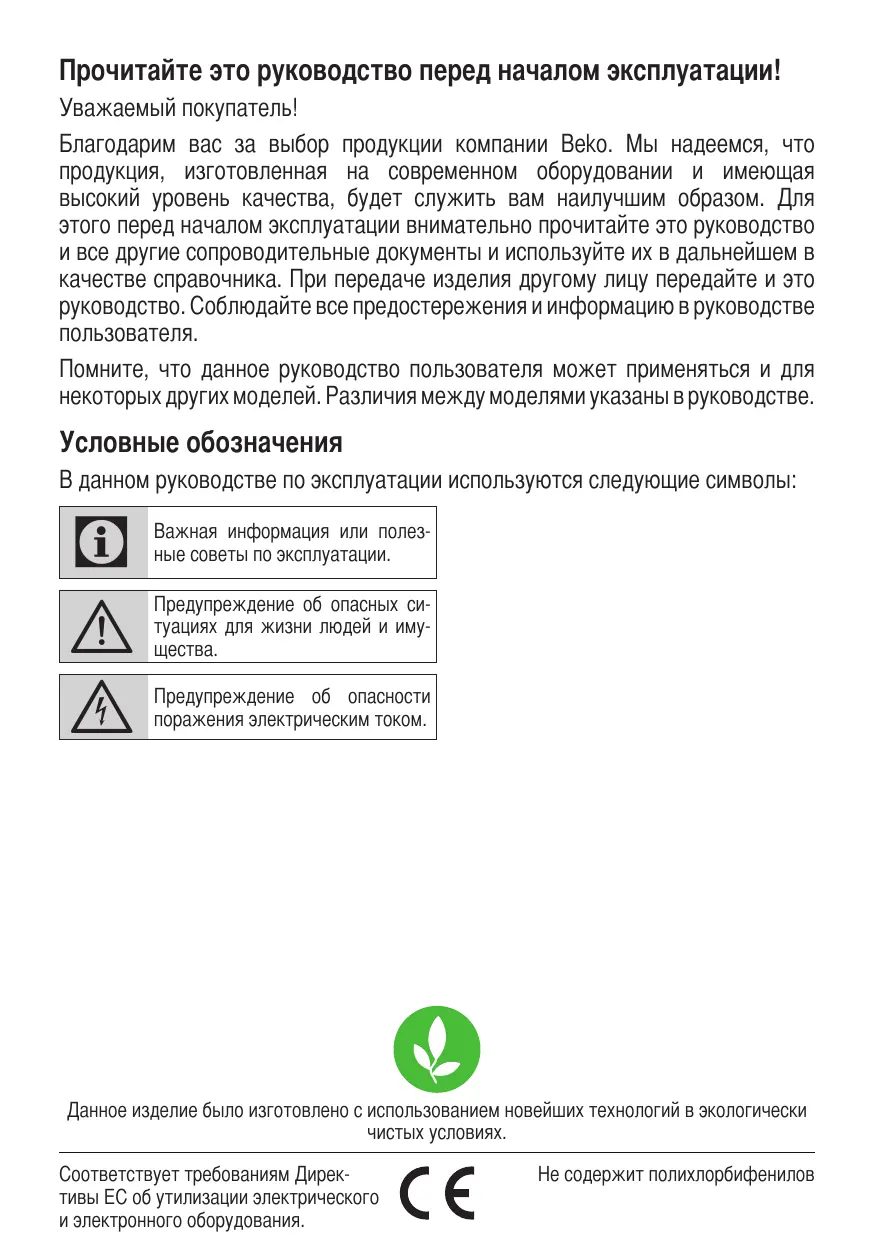

Прочитайте это руководство перед началом эксплуатации!

Уважаемый покупатель!

Благодарим вас за выбор продукции компании Веко. Мы надеемся, что продукция, изготовленная на современном оборудовании и имеющая высокий уровень качества, будет служить вам наилучшим образом. Для этого перед началом эксплуатации внимательно прочитайте это руководство и все другие сопроводительные документы и используйте их в дальнейшем в качестве справочника. При передаче изделия другому лицу передайте и это руководство. Соблюдайте все предостережения и информацию в руководстве пользователя.

Помните, что данное руководство пользователя может применяться и для некоторых других моделей. Различия между моделями указаны в руководстве.

Условные обозначения

В данном руководстве по эксплуатации используются следующие символы:

Важная информация или полезные советы по эксплуатации.

Предупреждение об опасных ситуациях для жизни людей и имущества.

Предупреждение об опасности поражения электрическим током.

Данное изделие было изготовлено с использованием новейших технологий в экологически чистых условиях.

1 Важные инструкции по технике безопасности и защите окружающей среды 198-201

1.1. Общая безопасность.....198
1.1.1 Электрическая безопасность.....198
1.1.2 Эксплуатационная безопасность изделия ..... 199
1.1.3 Безопасность детей .....200
1.2 Назначение изделия .....201
1.3 Соответствие Директиве по утилизации отходов электрического и электронного оборудования и утилизация прибора . . .201
1.4 Информация об упаковке .....201

2 Технические характеристики прибора 202-203

3 Установка прибора 204-209

3.1 Принадлежности для установки....204
3.2 Крепление вытяжки к стене .....205
3.2.1 Сверление отверстий для подвески206
3.2.2 Забивание дюбелей .....207
3.2.3 Установка винтов для подвески .. 207
3.2.4 Подвешивание вытяжки на стену 207
3.3 Установка вытяжной трубы .....207
3.4.1 Использование с подключением к дымоходу.....208
3.4.2 Использование без подключения к дымоходу.....208
3.5 Подключение к дымоходу .....208
3.5.1 Система предотвращения обратного потока воздуха (N-RV)....209

4 Эксплуатация вытяжки 210-211

4.1 Цифровое электронное управление на 3 уровнях .....210
4.2 Энергоэффективное использование .....211
4.3 Эксплуатация вытяжки .....211

5 Чистка и уход 212-213

5.1 Алюминиевый фильтр .....212
5.1.1 Снятие алюминиевых фильтров .. 212
5.2.1 Замена угольного фильтра .....212
5.3 Чистка ..... 213
5.4 Замена ламп.....213

1

Важные инструкции по технике безопасности и защите окружающей среды

В этом разделе содержатся правила техники безопасности, соблюдение которых позволит избежать травмирования или материального ущерба. В случае несоблюдения данных инструкций все гарантии будут аннулированы.

1.1. Общая безопасность

- Процедуры по установке и ремонту должны выполняться авторизованным техническим специалистом. Производитель не несет ответственности за неисправности, возникшие вследствие выполнения процедур неуполномоченными лицами.

- Данный электроприбор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными и умственными возможностями либо не имеющими опыта и знаний. Необходимо следить за тем, чтобы дети не играли с электроприбором.

1.1.1 Электрическая безопасность

• Необходимо отключать прибор от электросети во время установки, технического обслуживания, очистки и ремонта.
• Во избежание возможных опасностей замену поврежденного шнура питания должен выполнять только производитель, сервисный центр или специалист соответствующей квалификации (предпочтительно электрик) или лицо, назначенное импортером.
• Рабочее напряжение 220–240 В.
• Не следует использовать прибор в неисправном состоянии, пока он не будет отремонтирован авторизованным техническим специалистом. Опасность удара электрическим током!
• Не следует прокладывать шнур питания вблизи конфорок. В противном случае может возникнуть пожар, поскольку шнур питания быстро плавится.

1

Важные инструкции по технике безопасности и защите окружающей среды

• Запрещено включать штекер вытяжки в розетку, пока установка не будет полностью завершена.
• Для получения оптимальных характеристик внешний проводник не должен превышать 4 м в длину. Не следует сгибать проводник перпендикулярно под углом (90°) более 2 раз, а его диаметр должен составлять мин. 120 мм.
• Следует отключать прибор от сети питания, прежде чем выполнять какие-либо работы с его внутренними частями.

1.1.2 Эксплуатационная безопасность изделия

• Для подключения дымохода к вытяжке можно использовать трубу диаметром 120 мм или 150 мм.

• Не следует подключаться к дымоходам, соединенным с плитами, выходными вентиляционными шахтами, или к дымоходам с поднимающимся пламенем. Необходимо соблюдать правила, установленные регуляторными органами в отношении выпуска отработанного воздуха.

• Расстояние между нижней поверхностью вытяжки и верхней поверхностью плиты/печи должно быть не меньше 65 см.

• Не следует использовать вытяжку без алюминиевых фильтров. Также не следует снимать фильтры, когда вытяжка работает.
• Ни в коем случае не следует прикасаться к лампе вытяжки после продолжительного времени работы. Горячие лампы могут обжечь руку.
• Следует избегать высокого пламени под вытяжкой. В противном случае частицы масляного фильтра могут воспламениться и привести к пожару.
• Конфорки необходимо включать только после установки на них кастрюль или сковородок. В противном случае повышение температуры может привести к деформации некоторых частей вытяжки.
• Прежде чем снять кастрюли или сковородки, следует выключить конфорки.
• Следует избегать огнеопасных материалов под вытяжкой.

1

Важные инструкции по технике безопасности и защите окружающей среды

• Во время жарки масло может воспламениться. Поэтому следует соблюдать осторожность в отношении одежды и штор.
• Во время жарки не следует оставлять плиту без присмотра; в противном случае кипящее масло может стать причиной пожара.
• Если не очищать вытяжку в обусловленные периоды времени, существует опасность возникновения пожара.
• Следует соблюдать крайнюю осторожность и всегда надевать перчатки во время чистки вытяжки.
• Мы советуем запускать вытяжку на пару минут до начала приготовления пищи для увеличения мощности всасывания. Таким образом достигается постоянная и стабильная мощность всасывания при возникновении пара.

• После окончания приготовления пищи следует дать вытяжке поработать в течение 15 минут, чтобы удалить пар, образовавшийся во время приготовления.

• Во время использования вытяжки, особенно вместе с газовыми плитами, необходимо убедиться, что помещение вентилируется чистым воздухом.

• Следует следить, чтобы вытяжка не была подключена к дымоходам, используемым неэлектрическими приборами. (Например: дымоход обогрева-теля).
• Когда неэлектрический прибор используется в одном помещении одновременно с вытяжкой, отрицательное давление в помещении должно составлять не более 0,4 мбар с тем, чтобы предотвратить втягивание выпуска другого устройства в помещение.

1.1.3 Безопасность детей

• Упаковочные материалы представляют опасность для детей. Упаковочные материалы следует хранить в безопасном, недоступном для детей месте.
• Электроприборы представляют опасность для детей. Не следует подпускать детей близко к прибору.

1

Важные инструкции по технике безопасности и защите окружающей среды

Не следует разрешать детям играть с прибором.

1.2 Назначение изделия

• Этот прибор предназначен для бытового применения. Прибор не подходит для коммерческого использования и не должен использоваться в целях, отличных от целевого назначения.
• Производитель не несет ответственности за какие-либо повреждения, возникшие в результате неправильного использования или обращения с прибором.
• Срок эксплуатации прибора составляет 10 лет. В течение этого времени обеспечивается наличие запасных частей, необходимых для функционирования прибора.

1.3 Соответствие Директиве по утилизации отходов электрического и электронного оборудования и утилизация прибора

Данный прибор не содержит опасных и/или запрещенных материалов, указанных в «Директиве об ограничении использования некоторых вредных веществ в электриче- ском и электронном оборудовании», изданной Министерством по охране окружающей среды и городского планирования Турецкой республики.

Соответствует требованиям Директивы ЕС об утилизации электрического и электронного оборудования.

Это изделие изготовлено из высококачественных материалов и компонентов, которые пригодны для повторного использования и подлежат вторичной переработке. В связи с этим не следует утилизировать изделие с обычными бытовыми отходами по истечении срока его эксплуатации. Его следует сдать в пункт сбора отходов электрического и электронного оборудования. О местонахождении ближайшего пункта сбора отходов можно узнать в местных органах власти. Помогайте защитить окружающую среду и природные ресурсы, обеспечивая переработку изделий, вышедших из употребления.

1.4 Информация об упаковке

Ni-MH

Упаковка прибора изготовлена из материалов, пригодных для переработки, в соответствии с национальным законодательством.

Запрещается утилизировать отходы от упаковки с бытовыми или другими видами отходов; следует сдавать их в пункты сбора, учрежденные местными органами власти.

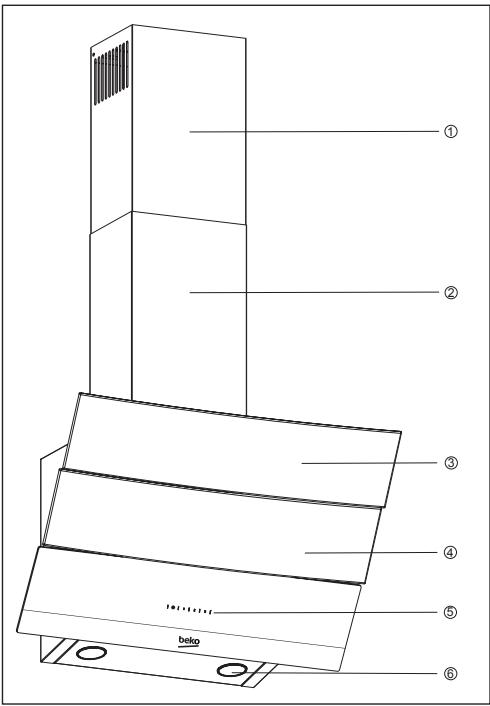

2 Технические характеристики прибора

① ② ③ ④ ⑤ ⑥ beko

1. внутренняя труба
2. наружная труба
3. стеклянная крышка
4. фильтр (под стеклянной крышкой)
5. панель управления
6. освещение

(Рисунок 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Ширина	896 mm	896 mm	596 mm
Глубина	393 mm	393 mm	386 mm
Высота	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Напряжение сети	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz
Управление	3 уровня управления	3 уровня управления	3 уровня управления
Мощность ламп освещения	2 x 3 W	2 x 3 W	2 x 3 W
Труба воздуховыпускного отверстия	120 / 150 mm	120 / 150 mm	120 / 150 mm
Мощность	577 м3/h	577 м3/h	537 м3/h
Мощность двигателя	1 x 210 W	1 x 210 W	1 x 210 W
Полная мощность	316 W	316 W	316 W
Масса нетто	13 kg	13 kg	10,4 kg
Цвет	Черный	Белый	Белый

Значения, указанные на этикетках или в сопроводительной документации, получены в лабораторных условиях в соответствии с действующими стандартами. Фактические значения могут отличаться в зависимости от режима эксплуатации прибора и условий окружающей среды.

2 Технические характеристики прибора

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Ширина	596 mm	596 mm	596 mm
Глубина	386 mm	386 mm	386 mm
Высота	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Напряжение сети	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz
Управление	3 уровня управления	3 уровня управления	3 уровня управления
Мощность ламп освещения	2 x 3 W	2 x 3 W	2 x 3 W
Труба воздуховыпускного отверстия	120 / 150 mm	120 / 150 mm	120 / 150 mm
Мощность	537 м3/h	537 м3/h	537 м3/h
Мощность двигателя	1 x 210 W	1 x 210 W	1 x 210 W
Полная мощность	316 W	316 W	316 W
Масса нетто	10,4 kg	10,4 kg	10,4 kg
Цвет	Белый	Белый	Черный

3 Установка прибора

Чтобы установить вытяжку, необходимо обратиться к ближайшему авторизованному техническому специалисту.
*Ответственность за подготовку места для прибора и его электромонтаж несет покупатель.

Необходимо снять защитную пленку (при ее наличии) с вытяжки и поверхности дымохода после установки.

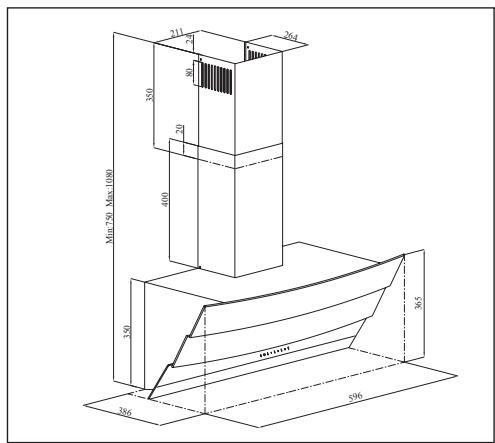

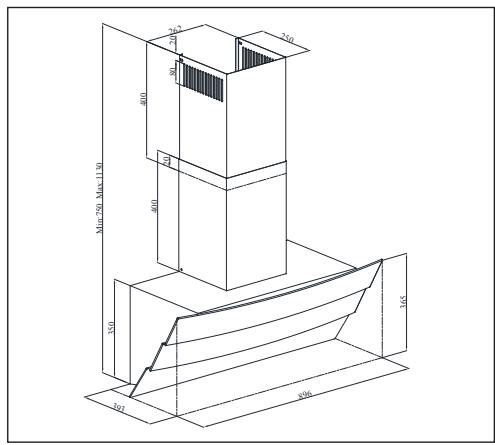

250 75 800 240 21 800 Min-750 Min-1130 350 360 392 496

(рисунок 2)

211 24 364 80 550 20 400 390 365 M=1080 396 596

Расстояние между нижней поверхностью вытяжки и верхней поверхностью конфорки должно составлять не менее 65 см.

Электрические соединения должны выполняться квалифицированным электриком.

Вытяжку следует устанавливать так, чтобы потом можно было с легкостью дотянуться до сети питания (розетки, выхода).

Размеры приведены в мм.

3.1 Принадлежности для установки

Соединительная пла- стина для трубы x 1

Пластиковая труба 1 x ∅ 150 мм

Адаптер для пластиковой трубы 1 x ø 120/150 мм

3 Установка прибора

Информация, необходимая для подготовки места установки вытяжки, приводится ниже.

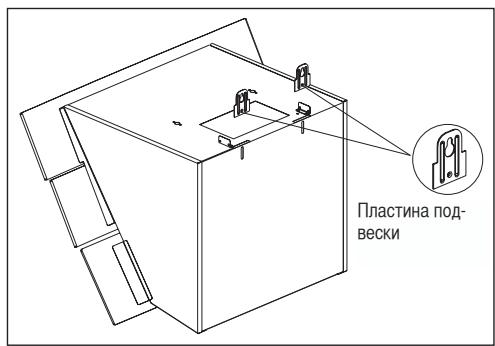

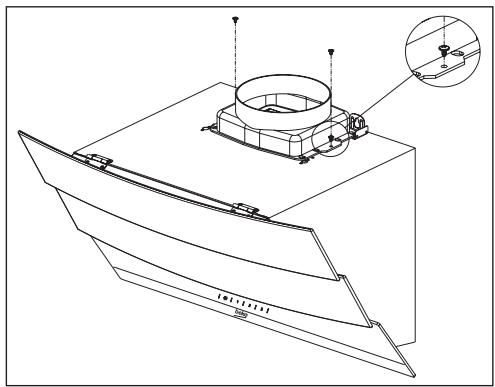

3.2 Крепление вытяжки к стене

Чтобы прикрепить вытяжку к стене, необходимо ослабить винты пластин подвески на корпусе двигателя и потянуть пластины вверх. Затем затянуть винты пластин подвески (рисунок За).

Пластина под- вески

Рисунок За

Присоединить адаптер пластиковой трубы диаметром 150 мм к верхней части корпуса вытяжки при помощи винта 3,5 x 9,5, который входит в комплект принадлежностей для установки (рисунок 4).

При использовании дымохода диаметром 120 мм следует установить в нем адаптер диаметром 120 мм.

Соединительная пластина для внешней трубы

Рисунок 3b

3 Установка прибора

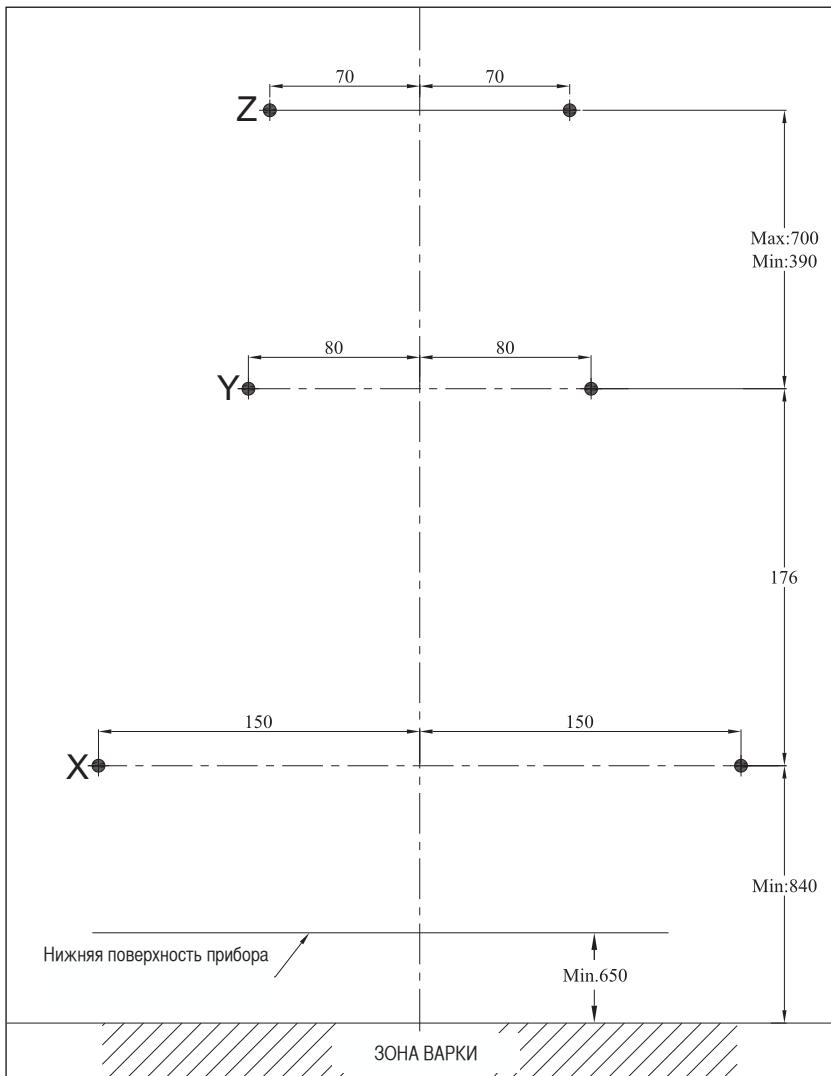

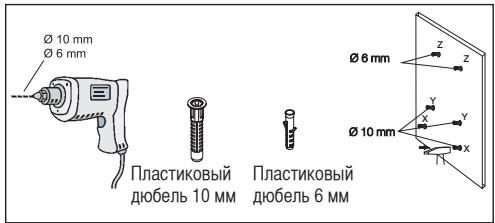

3.2.1 Сверление отверстий для подвески

Прикрепить монтажный шаблон к месту установки вытяжки. Просверлить отверстия, помеченные (X, Y) (рисунок 5), с помощью сверла диаметром 10 мм, и отверстие, помеченное (Z) (рисунок 5), с помощью сверла диаметром 6 мм.

Ø 10 mm Ø 6 mm Пластиковый дюбель 10 mm Пластиковый дюбель 6 mm Ø 6 mm z z Y X Y X Ø 10 mm

Z 70 70 Max:700 Min:390 80 80 176 X 150 150 Min:840 Нижняя поверхность прибора Min.650 ЗОНА ВАРКИ

(рисунок 5).

3 Установка прибора

3.2.2 Забивание дюбелей

Забить молотком дюбеля (X, Y) диаметром 10 мм в отверстия, просверленные для винтов подвески. Забить 2 дюбеля (Z) диаметром 6 мм в отверстия, просверленные при помощи сверла диаметром 6 мм для соединительной пластины наружной трубы (рисунок 5).

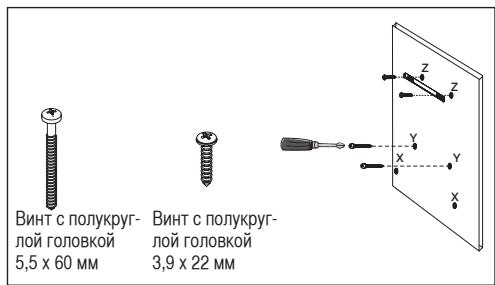

3.2.3 Установка винтов для подвески

Установить винты подвески 5,5 x 60 в дюбеля (Y) диаметром 10 мм, которые забили в стену. Между головкой винта и стеной должен быть зазор в 5 мм (рисунок 6).

Прикрепить соединительную пластину внутренней трубы к дюбелям (Z) длиной 6 мм на стене, используя винты диаметром 3,9 x 22 (рисунок 6).

Винт с полукруг- лой головкой 5,5 x 60 мм Винт с полукруг- лой головкой 3,9 x 22 мм

(рисунок 6).

3.2.4 Подвешивание вытяжки на стену

• Подвесить вытяжку на винты, установленные в отверстиях, помеченных буквой Y.
• Открыть боковое окно вытяжки для всасывания, потянув на себя. Установить винты 5,5 x 60 в отверстия, помеченные буквой X, расположенные внутри, чтобы закрепить вытяжку.

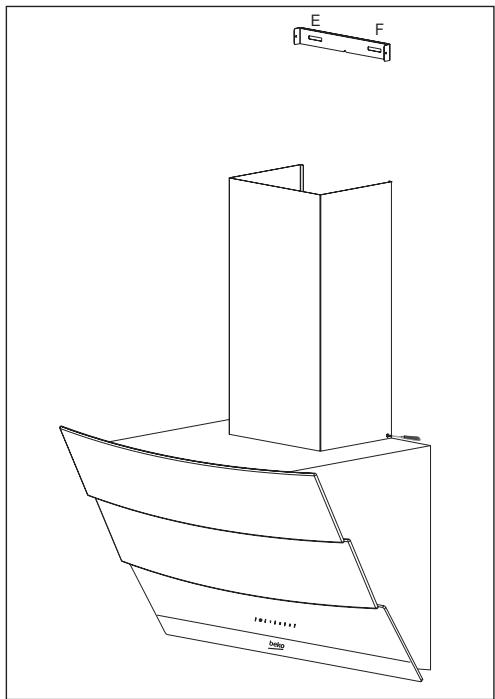

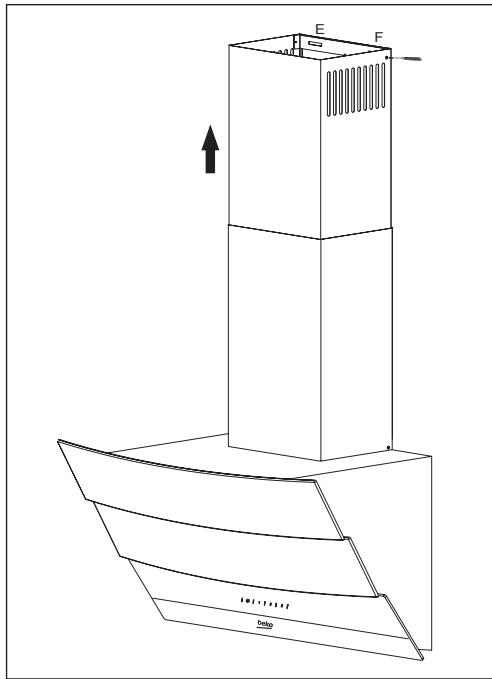

3.3 Установка вытяжной трубы

Необходимо отключать прибор от электросети, прежде чем приступить к установке трубы. Установить металлические листы трубы вокруг корпуса.

Прикрутить наружную трубу к соединительным пластинам внешней трубы, расположенным на корпусе двигателя (рисунок 3b/7).

Расширить и прикрутить внутреннюю трубу от ее внешнего края к соединительной пластине трубы, прикрепленной к стене (рисунок 8).

E F Dialo

(рисунок 8)

3.4.1 Использование с подключением к дымоходу

• Пар удаляется через дымоход, который прикреплен к соединительной головке вытяжки.
• Диаметр дымохода должен быть равен диаметру соединительного кольца. Чтобы воздух без проблем удалялся из помещения в горизонтальных конструкциях, труба должна быть слегка наклонена вверх (примерно на 10°).

3.4.2 Использование без подключения к дымоходу

• Воздух фильтруется угольным фильтром и возвращается в помещение. Угольный фильтр используется, если в доме нет дымохода.
• Если вытяжка будет использоваться без подключения к дымоходу, необходимо снять диверторы внутри адаптера дымохода.
• Снять алюминиевый фильтр. Чтобы установить угольный фильтр, расположить его по центру на пластиковой части с обеих сторон корпуса вентилятора и прикрепить к фиксаторам. Закрепить фильтр, повернув фиксаторы направо или налево.
• Установить алюминиевый фильтр.

3.5 Подключение к дымоходу

Поместить адаптер, который поставляется вместе с вытяжкой, в вентиляционное отверстие, расположенное в верхней секции вытяжки. Необходима труба диаметром 120/150 мм. Подключить один конец трубы к адаптеру, а другой конец к дымоходу.

Следует проверить, чтобы эти два соединения были надежно закреплены

таким образом, чтобы не сместились, когда вытяжка работает на максимальной скорости. Необходимо проверить, чтобы задвижки внутри дымохода функционировали при затяжке с зажимом. Установить соединительную трубу дымохода на адаптер. Если установить соединительную трубу дымохода внутри адаптера, всасывания воздуха не произойдет, так как задвижки, которые препятствуют обратному потоку воздуха, остаются закрытыми.

3 Установка прибора

Не рекомендуется подключаться к дымоходам, соединенным с плитой или выходными вентиляционными шахтами. Не следует подключаться к таким дымоходам. Соединения труб должны быть как можно более короткими и иметь минимальное количество колен.

A: воздуховыпускное отверстие дымохода
В: задвижки, препятствующие обратному потоку воздуха
С: пластиковая труба

3.5.1 Система предотвращения обратного потока воздуха (N-RV)

Когда вытяжка работает, задвижки закрыты, чтобы предотвратить попадание извне возможных запахов и пыли.

A B C Правильно

Неправильно

(рисунок 9)

(A): Кнопка вкл./выкл. освещения
(В):кнопка 1-го уровня
(C):кнопка 2-го уровня
(D):кнопка 3-го уровня

4.1 Цифровое электронное управление на 3 уровнях

(А) Кнопка вкл./выкл. освещения: при нажатии этой кнопки освещается варочная поверхность.

Кнопка (В): При нажатии этой кнопки устанавливается уровень 1 скорости работы вытяжки.

При повторном нажатии этой кнопки для от- ключения вытяжки индикация уровня скоро- сти на дисплее исчезнет.

Кнопка (С): При нажатии этой кнопки устанавливается уровень 2 скорости работы вытяжки.

При повторном нажатии этой кнопки для от- ключения вытяжки индикация уровня скоро- сти на дисплее исчезнет.

Кнопка (D): При нажатии этой кнопки устанавливается уровень 3 скорости работы вытяжки.

При повторном нажатии этой кнопки для отключения вытяжки индикация уровня скорости на дисплее исчезнет.

Автоматическое отключение через 15 минут:

данный прибор оснащен функцией автоматического отключения, которая позволяет вентилировать помещение в течение дополнительного периода времени для удаления неприятного запаха и пара в помещении после завершения приготовлений пищи. Вытяжка автоматически прекращает работу по истечении определенного периода времени.

Чтобы включить функцию автоматического отключения, необходимо нажать любую из кнопок уровня скорости (В, С, Д) на панели управления и удерживать более 2 секунд. Будет запущен таймер на 15 минут.

Если нажать ту же клавишу уровня скорости, когда функция автоматического отключения включена, функция будет отключена, и вытяжка прекратит работу.

При выборе другого уровня скорости эта функция будет отключена.

Для того чтобы вытяжка прекращала работу автоматически, необходимо включить функцию автоматического отключения снова.

Периодическая чистка металлических фильтров

Фильтры необходимо чистить каждые 60 часов работы или каждые 4 недели в зависимости от частоты использования.

4.2 Энергоэффективное использование

• Во время эксплуатации вытяжки следует отрегулировать уровень скорости в соответствии с интенсивностью запаха и пара, чтобы избежать ненужного потребления энергии.
• Следует использовать низкие уровни скорости в нормальных условиях (1–2) и высокий уровень скорости (3) при появлении более интенсивного запаха и более высокой концентрации пара.
• Лампы на вытяжке предназначены для освещения варочной поверхности.

Их использование для освещения пространства/кухни приведет к излишнему энергопотреблению и ненадлежащей освещенности.

4.3 Эксплуатация вытяжки

• Вытяжка оснащена двигателем с различными настройками скорости.
• Для получения оптимальных характеристик мы рекомендуем использовать низкие уровни скорости в нормальных условиях и высокие уровни скорости при появлении более интенсивного запаха и более высокой концентрации пара.
• Вытяжку можно запустить, нажав нужную кнопку уровня скорости (В, С, Д).
• Для освещения варочной поверхности следует нажать кнопку освещения. (A)

5

Чистка и уход

Перед чисткой или обслуживанием необходимо отключить прибор от электросети, или выключить главный выключатель, или ослабить предохранитель, который подает питание к вытяжке.

5.1 Алюминиевый фильтр

Этот фильтр улавливает частицы масла в воздухе. Рекомендуется чистить фильтр раз в месяц при нормальных условиях эксплуатации. Для этого вначале следует снять алюминиевые фильтры. Промыть фильтры жидким моющим средством и ополоснуть водой. Затем установить обратно после того, как фильтры высохнут. Алюминиевые фильтры могут утратить свой цвет после мытья; это нормально и не требует замены фильтра.

5.1.1 Снятие алюминиевых фильтров

1. Сдвинуть вперед фиксатор алюминиевого фильтра.
2. Затем слегка опустить его и потянуть вперед. В противном случае фильтр может погнуться (рисунок 10). После того, как алюминиевый фильтр вымыт и высушен, установить его обратно, придерживаясь шагов, описанных выше, в обратном порядке.

Алюминиевые фильтры можно мыть в посудомоечной машине.

Угольный фильтр (использование без подключения к дымоходу)

Данный фильтр устраняет запахи от приготовления пищи. Если нет возможности использовать дымоход, фильтр будет очищать воздух, который циркулирует в кухне. Угольный фильтр вытяжки может со временем забиться, в зависимости от частоты использования, методов приготовления пищи и регулярной чистки алюминиевых фильтров.

Осторожно!

Запрещено мыть угольные фильтры.

Угольные фильтры можно приобрести у авторизованного технического специалиста компании Веко.

5.2.1 Замена угольного фильтра

• Снять алюминиевые фильтры Рисунок 10
• Чтобы снять угольный фильтр, необходимо повернуть фиксаторы против часовой стрелки и вынуть фильтр Рисунок 11
• Установить новый угольный фильтр.
• Установить алюминиевые фильтры.

Фильтры, устраняющие запах, содержат уголь (активированный уголь).

Фильтры следует менять примерно каждые 6 месяцев.

Независимо от того, используется ли угольный фильтр, алюминиевые фильтры следует устанавливать всегда.

Не следует включать вытяжку, если алюминиевые фильтры не установлены. Использование угольного фильтра снижает эффективность всасывания вытяжки.

5.3 Чистка

Не следует пренебрегать чисткой вытяжки сразу после жарки.

Для очистки внешней поверхности вытяжки необходимо использовать мягкую ткань, смоченную жидким моющим средством.

Не следует использовать абразивные или царапающие материалы для чистки вытяжки.

Можно использовать коммерчески доступные чистящие средства для постоянной смазки и т. д., придерживаясь предупреждающих инструкций на продукте. Чтобы не поцарапать щеткой стальной корпус, необходимо протирать его в том же направлении со следом.

Не следует использовать чистящие средства, содержащие соляную кислоту, отбеливатель или абразивные порошки, чтобы сохранить качество поверхности прибора. Следует использовать ткань, смоченную в мыльной воде, или специальный спрей для очистки поверхностей из нержавеющей стали. Снять защитную пленку с вытяжки.

Осторожно!

Несоблюдение инструкций по очистке и замене фильтров вытяжки может привести к возникновению пожара.

В случае если необходимо перевезти при- бор:

- Необходимо сохранять оригинальную упаковку вытяжки. Перевозить вытяжку следует в ее оригинальной упаковке, придерживаясь транспортной маркировки на упаковке.

В случае отсутствия оригинальной упаковки:

- не следует класть посторонние предметы на вытяжку;

- следует обезопасить внешнюю поверхность от ударов;

- следует упаковать вытяжку таким образом, чтобы не повредить ее во время транспортировки.

5.4 Замена ламп

Отсоединить вытяжку от розетки электросети.

Данный прибор оснащен галогенными лампами мощностью 50 Вт.

Для замены галогенных ламп следует нажать лампу вниз от задней части держателя лампы, затем повернуть лампу против часовой стрелки на 1/4 поворота и вынуть ее.

Установку новой лампы выполнять в обратном порядке.

Лампы можно приобрести у авторизованных технических специалистов.
