Тип продукту	Кухонна витяжка під шафу
Бренд	Beko
Модель	HCA62640B
Ширина	596 мм
Глибина	386 мм
Висота	750 мм (мін) / 1080 мм (макс)
Чиста вага	10,4 кг
Напруга живлення	220 - 240 В, 50 Гц
Загальна потужність	316 Вт
Потужність двигуна	1 х 210 Вт
Продуктивність всмоктування	537 м³/год
Кількість швидкостей	3 (цифрове електронне керування)
Освітлення	2 галогенні лампи по 3 Вт кожна
Діаметр витяжного каналу	120 мм або 150 мм
Автоматичне вимкнення	Так, програмоване (15 хвилин)
Жировий фільтр	Алюмінієвий, миється (можна в посудомийній машині)
Вугільний фільтр	Опціональний (для рециркуляції), заміна кожні 6 місяців
Колір	Білий
Мінімальна відстань між витяжкою та плитою	65 см
Енергетичний клас	Не вказано в інструкції

Часті запитання - HCA62640B BEKO

Як встановити витяжку BEKO HCA62640B?

Встановлення повинен виконувати уповноважений сервісний agent. Відстань між витяжкою та варильною поверхнею має бути не менше 65 см. Використовуйте наданий шаблон для свердління отворів для кріплення. Діаметр витяжного каналу може бути 120 мм або 150 мм.

Як чистити жирові фільтри?

Алюмінієві фільтри слід чистити кожні 60 годин роботи (приблизно 4 тижні). Зніміть їх, натиснувши фіксатор вперед, потім вимийте рідким миючим засобом або в посудомийній машині. Висушіть перед повторним встановленням.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр є опціональним (використовується в режимі рециркуляції). Його слід замінювати приблизно кожні 6 місяців. Ніколи не мийте вугільний фільтр. Придбайте фільтри в уповноваженого представника Beko.

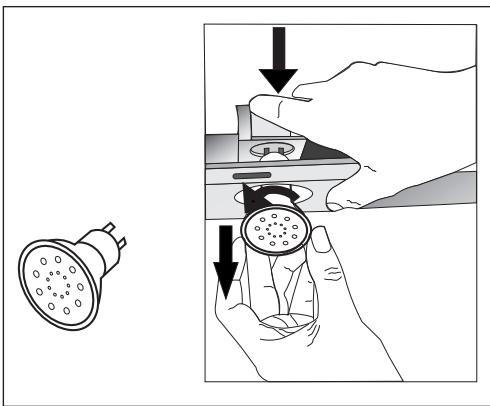

Як замінити лампи витяжки?

Спочатку відключіть пристрій. Лампи галогенні, 3 Вт. Щоб зняти, натисніть на лампу вниз ззаду гнізда, потім поверніть на чверть оберту проти годинникової стрілки. Встановіть у зворотному порядку.

Які рівні швидкості та як їх використовувати?

Витяжка має 3 швидкості. Використовуйте швидкості 1-2 для звичайного приготування та швидкість 3 для інтенсивних запахів і пари. Автоматичне вимкнення (15 хв) активується натисканням більше 2 секунд на кнопку швидкості.

Чи можна використовувати витяжку без витяжного каналу?

Так, у режимі рециркуляції. Тоді потрібно встановити вугільний фільтр (не входить у комплект). Відфільтроване повітря повертається в приміщення. Видаліть внутрішні дефлектори з адаптера каналу.

Що робити, якщо витяжка перестала працювати?

Спочатку перевірте електроживлення. Якщо кабель пошкоджено, замініть його професіоналом. У разі будь-якої несправності зверніться до уповноваженого сервісного центру Beko. Не намагайтеся ремонтувати самостійно.

Як доглядати за поверхнею з нержавіючої сталі?

Використовуйте м'яку тканину, змочену мильною водою, або спеціальний спрей для нержавіючої сталі. Витирайте в напрямку шліфування. Уникайте абразивних засобів, відбілювача або соляної кислоти.

Яка рекомендована мінімальна висота між витяжкою та плитою?

Мінімальна відстань між нижньою поверхнею витяжки та верхньою поверхнею варильної плити становить 65 см.

Як активувати автоматичне вимкнення?

Натисніть одну з кнопок швидкості (B, C або D) більше ніж 2 секунди. Відобразиться таймер на 15 хвилин. Щоб вимкнути, натисніть ту саму кнопку знову. Зміна швидкості скасовує функцію.

ПОСІБНИК КОРИСТУВАЧА HCA62640B BEKO

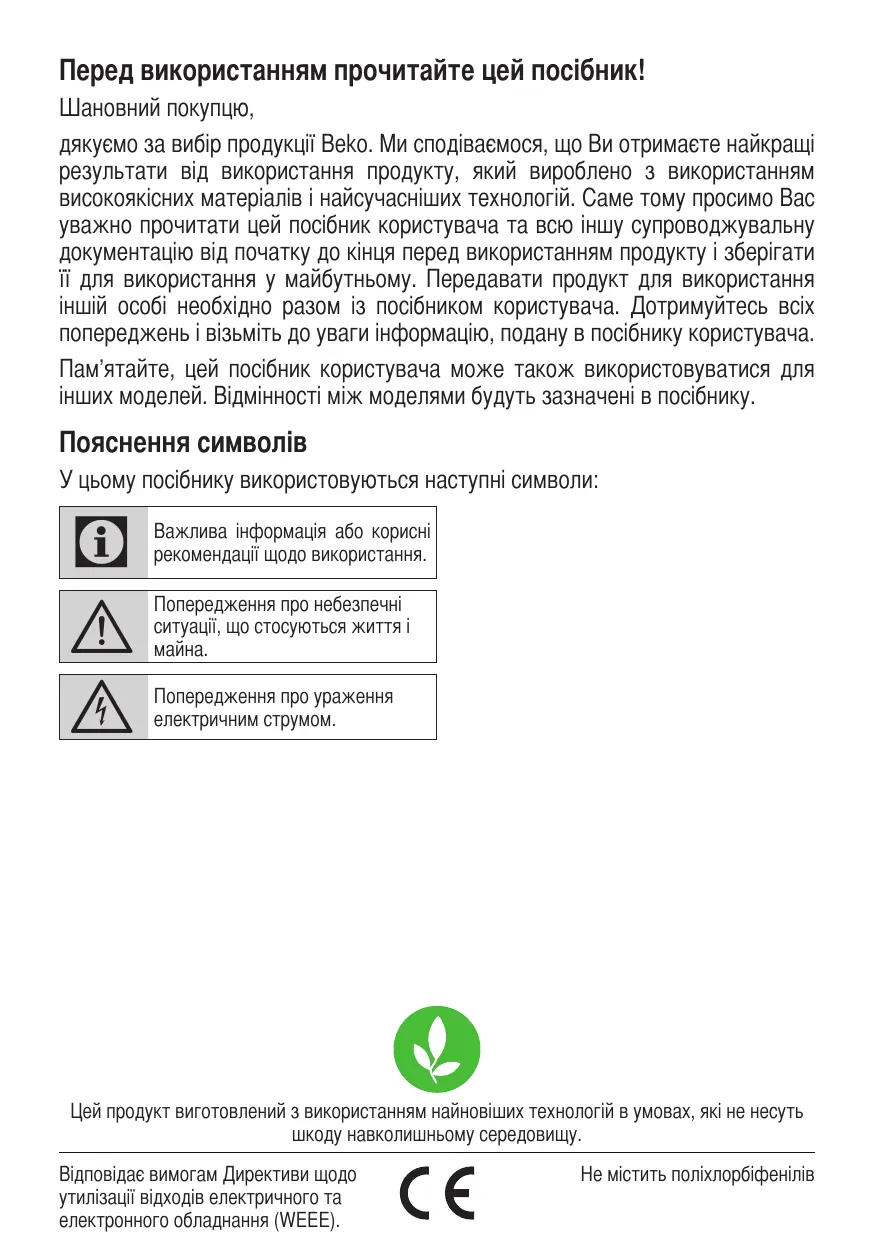

Перед використанням прочитайте цей посібник!

Шановний покупцю,

дякуємо за вибір продукції Веко. Ми сподіваемося, що Ви отримаєте найкращі результати від використання продукту, який вироблено з використанням високоякісних матеріалів і найсучасніших технологій. Саме тому просимо Вас уважно прочитати цей посібник користувача та всю іншу супроводжувальну документацію від початку до кінця перед використанням продукту і зберігати її для використання у майбутньому. Передавати продукт для використання іншій особі необхідно разом із посібником користувача. Дотримуйтесь всіх попереджень і візьміть до уваги інформацію, подану в посібнику користувача.

Пам'ятайте, цей посібник користувача може також використовуватися для інших моделей. Відмінності між моделями будуть зазначені в посібнику.

Пояснення символів

У цьому посібнику використовуються наступні символи:

Важлива інформація або корисні рекомендації щодо використання.

Попередження про небезпечні ситуації, що стосуються життя і майна.

Попередження про ураження електричним струмом.

Цей продукт виготовлений з використанням найновіших технологій в умовах, які не несуть шкоду навколишньому середовищу.

1 Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища 180-183

1.1 Загальні правила техніки безпеки .. 180
1.1.1 Електрична безпека ..... 180
1.1.2 Безпека пристрою....181
1.1.3 Безпека дітей.....182
1.2 Використання за призначенням . . . . 183
1.3 Відповідність вимогам Директиви щодо утилізації відходів електричного та електронного обладнання (WEEE) і утилізація продукту .....183
1.4 Інформація щодо пакувальних матеріалів ..... 183

2 Технічні характеристики приладу 184-185

3 Установка приладу 186-191

3.1 Засоби установки.....186
3.2 Установка витяжки на стіні.....187
3.2.1 Свердління отворів для кріплень..188
3.2.2 Забивання дюбелів молотком ....189
3.2.3 Установка підвісних гвинтів .....189
3.2.4 Підвішування витяжки на стіні ...189
3.3 Установка повітропроводу витяжки 189
3.4.1 Використання витяжки із повітропроводом ..... 190
3.4.2 Використання витяжки без повітропроводу....190
3.5 Під'єднання повітропроводу:.....190
3.5.1 Система запобігання зворотній циркуляції потоку (N-RV) ..... 191

4 Експлуатація приладу 192-193

4.1 Трьохрівнева система цифрового електронного управління .....192
4.2 Енергоефективна експлуатація: . . . 193
4.3 Експлуатація витяжки:.....193

5 Очищення і технічне обслуговування 194-195

5.1 Алюмінієвий фільтр ..... 194
5.1.1 Зняття алюмінієвих фільтрів ..... 194
5.2.1 Заміна вугільного фільтра ..... 194
5.3 Очищення ..... 195
5.4 Заміна ламп ..... 195

1

Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища

Цей розділ містить інструкції з техніки безпеки, які допоможуть уникнути ризику травмування і пошкодження майна. Якщо користувач не дотримуватиметься цих інструкцій, всі гарантії будуть анульовані.

1.1 Загальні правила техніки безпеки

• Всі роботи з установки та ремонту пристрою мають виконуватися представником авторизованого сервісного центру. Виробник не нестиме відповідальності за будь-яку шкоду, яка виникла внаслідок виконання таких робіт не уповноваженими на це особами.
• Цей прилад не призначений для використання особами (у тому числі дітьми) з обмеженими фізичними, сенсорними або розумовими можливостями, або особами, які не мають відповідного досвіду чи знань з використання приладу. Не дозволяйте дітям гратися з приладом.

1.1.1 Електрична безпека

• Під час виконання робіт з установки, технічного обслуговування та очищення пристрій необхідно від'єднати від мережі електроживлення.
• Якщо шнур електроживлення пошкоджено, виробник повинен замінити його, заміна має виконуватися спеціалістом післяпродажного обслуговування або спеціалістом з аналогічною кваліфікацією (бажано електриком) чи особою, призначеною імпортером, з метою уникнення можливих ризиків.
• Робоча напруга – від 220 до 240 В.
• У випадку несправності експлуатувати прилад забороняється. Несправність має бути усунена представником авторизованого сервісного центру. Існує ризик ураження електричним струмом!
• Не прокладайте кабель електроживлення поблизу варильних поверхонь. Інакше кабель електроживлення може спалахнути, оскільки він швидко плавиться.

1

Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища

• Ніколи не підключайте витяжку до мережі електроживлення, якщо її установку не завершено.
• Щоб отримати високу продуктивність функціонування витяжки, довжина зовнішнього провідника не повинна перевищувати 4 м. Він не повинен згинатися під кутом 90° більше, ніж два рази, а його діаметр має становити щонайменше ∅120 мм.
• Від'єднайте витяжку від мережі електроживлення перед виконанням будь-який робіт на внутрішніх частинах приладу.

1.1.2 Безпека пристрою

• Для підключення витяжки до повітропроводу можна використовувати трубу діаметром 120 мм або 150 мм.

• Не під'єднуйте витяжку до повітропроводів, що підключені до печей, витяжних шахт або таких, в які потрапляє полум'я. Дотримуйтесь норм та правил, встановлених органами з контролю відведення відпрацьованих газів.

• Відстань між нижньою поверхнею витяжки і верхньою поверхнею плити/духовки має бути не меншою ніж 65 см.

• Не використовуйте витяжку без алюмінієвих фільтрів і не знімайте фільтри, коли витяжка працює.
• Не торкайтеся ламп витяжки після їх довготривалої роботи. Ви можете обпекти руки.
• Уникайте великого полум'я під продуктом. Інакше частки в масляному фільтрі можуть зайнятися і призвести до виникнення пожежі.
• Вмикайте варильну поверхню лише після розміщення на ній каструль або сковорідок. В іншому випадку висока температура може призвести до деформації деяких частин витяжки.
• Перед зняттям каструль або сковорідок вимкніть варильну поверхню.
• Уникайте розміщення легкозаймистих матеріалів під продуктом.
• Під час смаження їжі може спалахнути олія. Тому будьте обережні з одягом і шторами.

1

Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища

• Не залишайте плиту без нагляду під час смаження їжі, оскільки гаряча олія може призвести до виникнення пожежі.
• Недотримання інструкцій щодо чищення витяжки може призвести до пожежі.
• Будьте вкрай обережними і використовуйте рукавички під час чищення витяжки.
• Ми рекомендуємо увімкнути прилад за декілька хвилин до початку приготування їжі для того, щоб збільшити потужність всмоктування. Це забезпечить постійну і стабільну потужність всмоктування на момент виникнення випарів.
• Не вимикайте витяжку впродовж 15 хвилин після закінчення приготування їжі для того, щоб забезпечити видалення запахів і випарів від приготування їжі.

• Якщо ви використовуєте ви- тяжку, особливо разом із плитою, переконайтеся, що у приміщення потрапляє свіже повітря.

• Не під'єднуйте прилад до повітропроводу, який використовується неелектричними пристроями. (Наприклад, повітропровід печі).

• Якщо у одному приміщенні з витяжкою одночасно використовується неелектричний пристрій, негативний тиск у приміщенні не має перевищувати 0,4 бар з метою запобігання всмоктування витяжкою у приміщення відпрацьованих газів інших пристроїв.

1.1.3 Безпека дітей

• Пакувальні матеріали є небезпечними для дітей. Зберігайте пакувальні матеріали у недоступному для дітей місці.
• Електричні прилади є небезпечними для дітей. Не допускайте контакту дітей із приладом. Не дозволяйте дітям гратися із приладом.

1

Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища

1.2 Використання за призначенням

• Цей прилад призначений для домашнього використання. Його не можна використовувати у комерційних цілях і не за призначенням.
• Виробник не несе відповідальність за будь-які збитки, що виникли внаслідок неправильного використання або поводження із продуктом.
• Термін служби продукту становить 10 років. Цей період часу визначений наявністю запчастин, необхідних для функціонування продукту.

1.3 Відповідність вимогам Директиви щодо утилізації відходів електричного та електронного обладнання (WEEE) і утилізація продукту

Цей продукт не містить шкідливих і заборонених матеріалів, зазначених у Директиві щодо обмеження використання деяких небезпечних речовин у відходах електричного та електронного обладнання (WEEE), виданої Міністерством охорони навколишнього середовища і урбанізації Турецької Республики.

Відповідає вимогам Директиви щодо утилізації відходів електричного та електронного обладнання (WEEE).

Цей продукт було виготовлено з використанням високоякісних деталей і матеріалів, які можуть бути використані повторно і придатні для вторинної переробки. Тому після закінчення терміну служби продукту не утилізуйте його разом із іншими побутовими відходами. Доставте його до пункту прийому електричного та електронного обладнання для подальшої утилізаціїї. Про місцезнаходження найближчого такого пункту прийому можна дізнатися у відповідних місцевих органів влади. Допоможіть захистити навколишне середовище і природні ресурси шляхом вторинної переробки використаних продуктів.

1.4 Інформація щодо пакувальних матеріалів

Ni-MH

Упаковка продукту виготовлена із матеріалів, що підлягають вторинній переробці відповідно до національного законодавства. Не утилізуйте відходи пакувальних матеріалів разом із побутовим або іншим сміттям. Доставте їх до місця прийому відходів для подальшої утилізації, визначених місцевими органами влади.

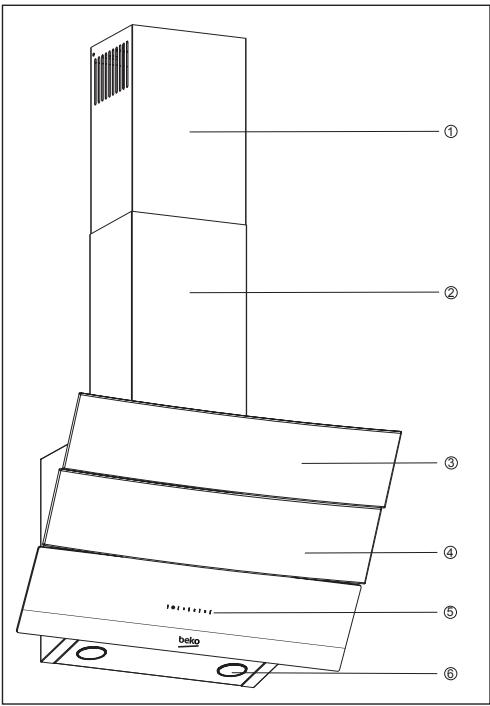

2 Технічні характеристики приладу

① ② ③ ④ ⑤ ⑥ beko

1. внутрішній повітропровід
2. Зовнішній повітропровід
3. Скляна кришка
4. Фільтр (під скляною кришкою)
5. Панель управління
6. Освітлення

(Рисунок 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Ширина	896 mm	896 mm	596 mm
Глибина	393 mm	393 mm	386 mm
Висота	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Напруга електроживлення	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz
Управління	3-рівневе	3-рівневе	3-рівневе
Потужність лампи	2 x 3 W	2 x 3 W	2 x 3 W
Повітровипускна труба	120 / 150 mm	120 / 150 mm	120 / 150 mm
Потужність	577 м3/год.	577 м3/год.	537 м3/год.
Потужність двигуна	1 x 210 W	1 x 210 W	1 x 210 W
Загальна потужність	316 W	316 W	316 W
Вага нетто	13 kg	13 kg	10,4 kg
Колір	Чорний	Білий	Білий

Значення, вказані на етикетках або в супровідній документації, отримані в лабораторних умовах відповідно до діючих стандартів. Ці значення можуть змінюватися в залежності від умов експлуатації приладу та навколишніх умов.

2 Технічні характеристики приладу

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Ширина	596 mm	596 mm	596 mm
Глибина	386 mm	386 mm	386 mm
Висота	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Напруга електроживлення	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz
Управління	3-рівневе	3-рівневе	3-рівневе
Потужність лампи	2 x 3 W	2 x 3 W	2 x 3 W
Повітровипускна труба	120 / 150 mm	120 / 150 mm	120 / 150 mm
Потужність	537 м3/год.	537 м3/год.	537 м3/год.
Потужність двигуна	1 x 210 W	1 x 210 W	1 x 210 W
Загальна потужність	316 W	316 W	316 W
Вага нетто	10,4 kg	10,4 kg	10,4 kg
Колір	Білий	Білий	Чорний

3 Установка приладу

Щодо установки приладу проконсультуйтесь у найближчому авторизованому сервісному центрі.

*Покупець несе відповідальність за підготовку місця і електромонтаж продукту.

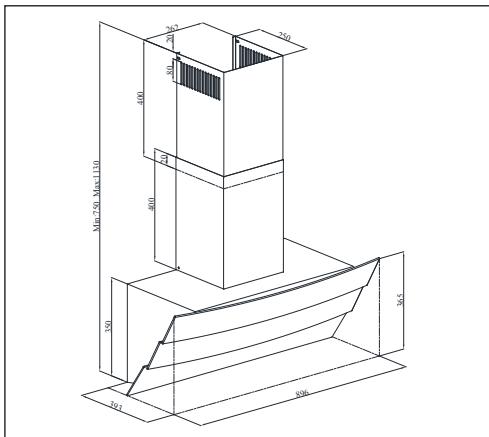

Max.750 Max.1130 250 240 230 220 210 200 350 302 896 36.5

(Рисунок 2)

Min: 750, Max: 1080 211 24 364 350 80 20 400 300 596 100×100×100 386 596

Відстань між нижньою поверхнею витяжки і верхньою частиною варильної поверхні не має бути меншою, ніж 65 см.

Підключення приладу до електромережі по- винен виконувати досвідчений електрик.

Встановіть прилад таким чином, щоб він діставав до місця підключення до електромережі (розетки).

Розміри вказано у мм.

3.1 Засоби установки

1 x планка під'єднання повітропроводу

1 x ø150 мм пластико- вий повітропровід

1 x ø120/150 мм пластиковий адаптер для повітропроводу

3 Установка приладу

Інформація, необхідна для підготовки місця установки витяжки, подана нижче.

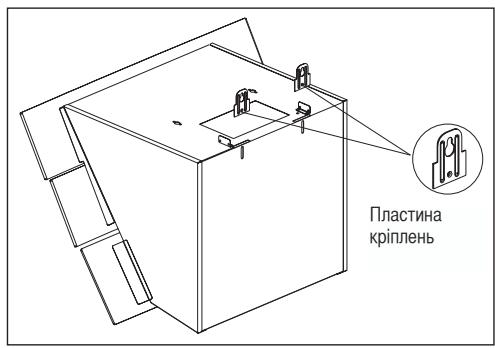

3.2 Установка витяжки на стіні

Щоб встановити витяжку на стіні, відкрутіть гвинти пластин кріплень на корпусі двигуна і потягніть пластини вверх. Після цього закру-тіть гвинти пластин кріплень. (Рисунок 3а)

Пластина кріплень

(Рисунок За)

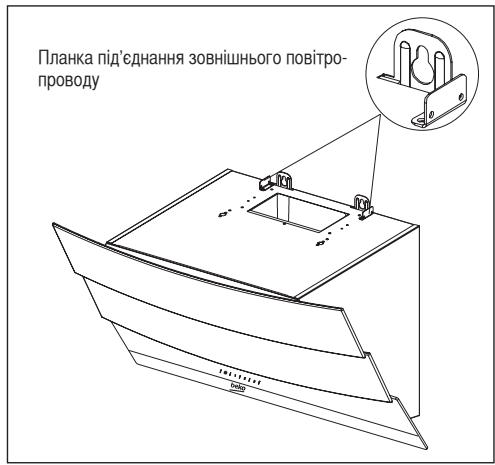

Планка під'єднання зовнішнього повітро- проводу

(Рисунок 3b)

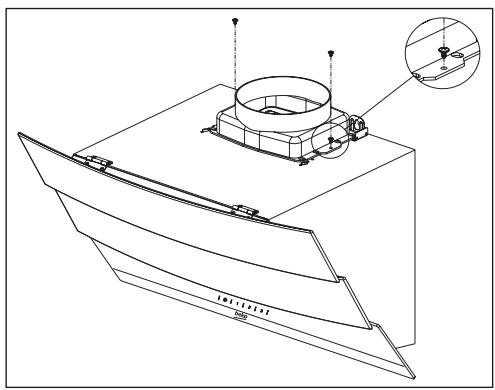

Зафіксуйте пластиковий адаптер (∅ 150 мм) повітропроводу на верхній частині корпусу за допомогою гвинтів 3,5 x 9,5, що включені до комплекту засобів для установки (Рисунок 4).

Якщо використовується повітропровід ∅ 120 мм, установіть адаптер (∅ 120 мм) повітропроводу на нього.

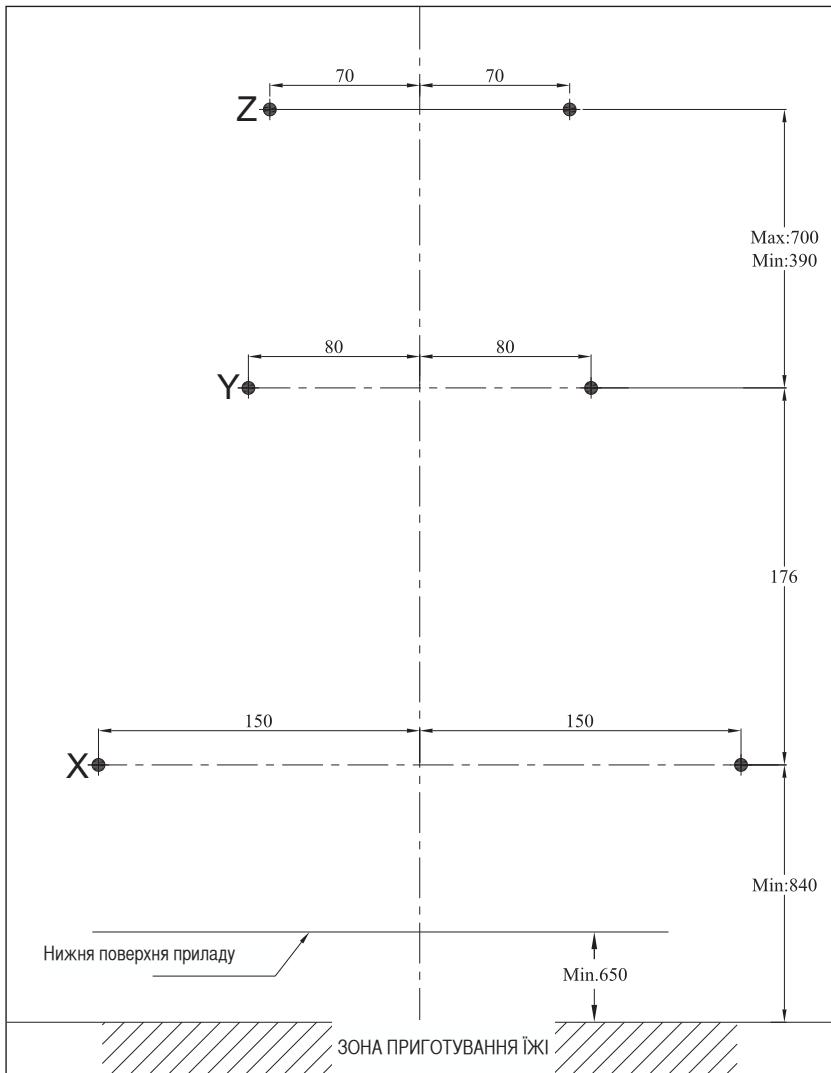

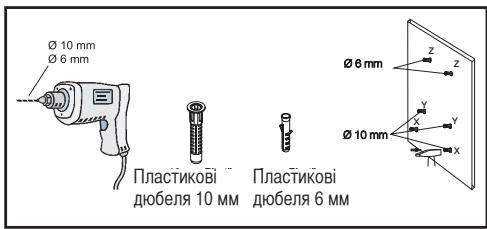

3.2.1 Свердління отворів для кріплень

Прикріпіть монтажний шаблон на місце установки витяжки. Висвердліть отвори у точках, позначених (X,Y) (Рисунок 5), за допомогою свердла ∅ 10 мм, а точки, позначені (Z) (Рисунок 5) за допомогою свердла ∅ 6 мм.

Ø 10 mm Ø 6 mm Пластикові дюбеля 10 mm Пластикові дюбеля 6 mm Ø 6 mm z z Y X Y X T

Z 70 70 Max:700 Min:390 Y 80 80 176 X 150 150 Min:840 Нижня поверхня приладу Min.650 ЗОНА ПРИГОТУВАННЯ ЇЖІ

(Рисунок 5)

3 Установка приладу

3.2.2 Забивання дюбелів молотком

Забийте молотком дюбеля ∅ 10 мм (X,Y) в отвори, висвердлені для підвісних гвинтів. Забийте молотком 2 x ∅ 6 мм дюбеля (Z) у отвори, висвердлені свердлом ∅ 6 мм, для планки під'єднання зовнішнього повітропроводу. (Рисунок 5)

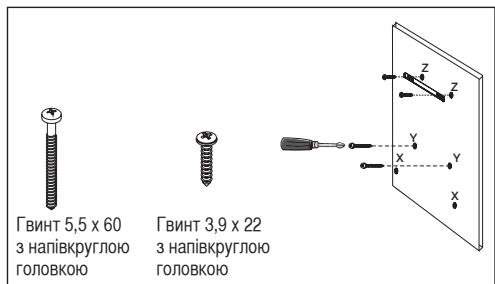

3.2.3 Установка підвісних гвинтів

Встановіть 5,5 x 60 підвісні гвинти у дюбе- лях ∅ 10 мм (У), забитих у стіну. Між голов- кою гвинта і стіною має бути відстань 5 мм. (Рисунок 6)

Закріпіть планку під'єднання зовнішнього повітропроводу на дюбелях 6 мм (Z) за допомогою гвинтів ∅ 3,9 x 22. (Рисунок 6)

Гвинт 5,5 x 60 з напівкруглою головкою Гвинт 3,9 x 22 з напівкруглою головкою

3.2.4 Підвішування витяжки на стіні

• Підвісьте витяжку на гвинти, встановлені у отворах У.
• Відкрийте бічне вікно всмоктування, потягнувши його на себе. Встановіть гвинти 5,5 х 60 у отвори Х, які знаходяться всередині, щоб закріпити прилад.

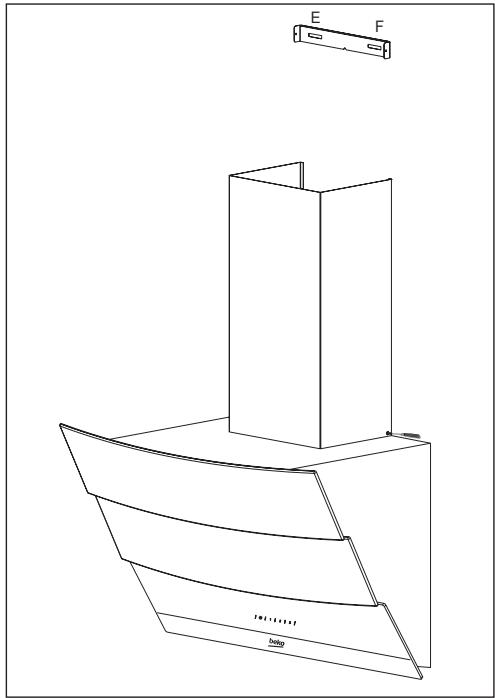

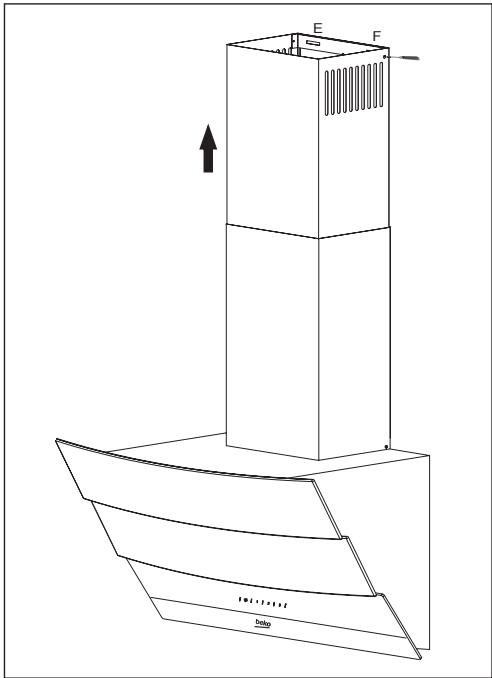

3.3 Установка повітропроводу витяжки

Під час виконання робіт з установки пристрій необхідно від'єднати від мережі електроживлення. Встановіть металеві пластини навколо корпусу.

Прикрутіть зовнішній повітропровід до планки під'єднання зовнішнього повітропроводу, яка знаходиться на корпусі двигуна. (Рисунок 3b/7)

Розсуньте і закріпіть зовнішні краї внутрішнього повітропровіду на пластині під'єднання повітропроводу, яка встановлена на стіні (Рисунок 8).

E F 10:15:15 Button

(Рисунок 8)

3.4.1 Використання витяжки із повітропроводом

• Пара видаляється із приміщення через трубу повітропровода, яка прикріплена до з'єднувальної головки витяжки.
• Діаметр труби повітропровода має дорівнювати діаметру з'єднувального кільця. Щоб забезпечити належне виведення повітря з приміщення у горизонтальному напрямку, трубу необхідно злегка підняти вгору (приблизно на 10°).

3.4.2 Використання витяжки без повітропроводу

• Повітря фільтрується вугільним фільтром і повертається у приміщення. Вугільний фільтр використовується, якщо у будинку немає повітропроводу.
• Якщо витяжка використовуватиметься без повітропроводу, зніміть відвідні пристрої всередині адаптера повітропроводу.
• Зніміть алюмінієвий фільтр. Щоб встановити вугільний фільтр, розмістіть його у пластикових деталях з обох сторін корпусу вентилятора і прикріпіть його до планок. Щоб зафіксувати фільтр, поверніть планки вліво або вправо.
• Встановіть алюмінієвий фільтр.

3.5 Під'єднання повітропроводу:

Встановіть адаптер, який поставляється разом із витяжкою, у вентиляційному отворі, що знаходиться у верхній частині витяжки. Придбайте трубу діаметром 120/150 мм. Під'єднайте один кінець труби до адаптера, а інший – до повітропровода.

Переконайтеся, що ці два під'єднання достатньо надійні,

щоб не зміщувалися, коли витяжка працює на повній потужності. Перевірте, чи засувки у повітропроводі можуть функціонувати, якщо їх зафіксувати хомутом. Встановіть трубу під'єднання повітропроводу на адаптері. Якщо ви прикріпите трубу під'єднання повітропроводу до адаптеру, всмоктування повітря не відбуватиметься, оскільки засувки, які перешкоджають зворотній циркуляції потоку повітря, залишаться закритими.

Не рекомендується під'єднувати витяжку до повітропроводів, які підключені до печей або витяжних шахт. Не під'єднуйте витяжку до таких повітропроводів.

3 Установка приладу

З'єднувальний трубопровід має бути якомога коротшим і мати якомога меншу кількість колін.

A: Випускна труба повітропровода
В: Засувки, що перешкоджають зворотній циркуляції потоку
С: Пластиковий повітропровід

3.5.1 Система запобігання зворотній циркуляції потоку (N-RV)

Під час роботи витяжки засувки закриті з метою запобігання можливому потраплянню запахів і пилу ззовні у приміщення.

A B C

Правильно

(A): Кнопка увімк./вимк. світла
(B): кнопка 1-го рівня
(С): кнопка 2-го рівня
(D): кнопка 3-го рівня

4.1 Трьохрівнева система цифрового електронного управління

(А) Кнопка увімк./вимк. світла: натиснувши на цю кнопку, можна увімкнути освітлення зони приготування їжі.

Кнопка (В): Натиснувши на цю кнопку, можна увімкнути витяжку на другому рівні швидкості.

Якщо ви ще раз натиснете на цю кнопку, щоб вимкнути прилад, індикація рівня швидкості на екрані зникне.

Кнопка (С): Натиснувши на цю кнопку, можна увімкнути витяжку на другому рівні швидкості.

Якщо ви ще раз натиснете на цю кнопку, щоб вимкнути прилад, індикація рівня швидкості на екрані зникне.

Кнопка (D): натиснувши на цю кнопку, можна увімкнути витяжку на третьому рівні швидкості.

Якщо ви ще раз натиснете на цю кнопку, щоб вимкнути прилад, індикація рівня швидкості на екрані зникне.

Автоматична зупинка через 15 хв.:

цей прилад оснащений функцією

«Автоматична зупинка», яка дозволяє прові- трювати приміщення протягом додаткового часу з метою видалення неприємних запахів і випарів після приготування їжі. Прилад зупиняється автоматично по закінченню певного проміжку часу.

Щоб увімкнути функцію «Автоматична зупинка», натисніть будь-яку кнопку рівня швидкості (В, С, Д) на панелі та утримуйте її 2 секунди. Увімкнеться таймер на 15 хвилин. Якщо натиснути ту саму кнопку рівня швидкості, коли увімкнена функція «Автоматична зупинка», то ця функція вимкнеться, а прилад зупиниться.

Якщо обрати інший рівень швидкості, то ця функція вимкнеться.

Якщо потрібна автоматична зупинка приладу, потрібно ще раз вимкнути функцію «Автоматична зупинка».

4 Експлуатація приладу

Періодична очистка металевих фільтрів:

фільтри слід очищувати приблизно кожні 60 годин роботи або кожні 4 тижні, залежно від частоти використання.

4.2 Енергоефективна експлуатация:

• під час використання витяжки, регулюйте рівень швидкості, залежно від інтенсивності запахів та випарів, щоб запобігти надмірному споживанню енергії.
• За звичайних умов, встановлюйте низьку швидкість (1-2), і збільшуйте її (3), якщо рівень запахів та випарів стає більш інтенсивним.
• Лампи на витяжці призначені для освітлення зони приготування їжі.

Використання їх з метою освітлення навколишньої зони або кухні призведе до нецільового енергоспоживання та недостатнього рівня світла.

4.3 Експлуатація витяжки:

• Витяжка оснащена двигуном, що має різні налаштування швидкості.
• Для кращої роботи приладу за нормальних умов рекомендується використовувати низькі швидкості, і високі, якщо рівень запахів та випарів стає більш інтенсивним.
• Витяжка вмикається, якщо натиснути кнопку необхідного рівня швидкості (В, С, Д).
• Освітлення зони приготування їжі вмикається з допомогою кнопки підсвічування. (А)

5 Очищення і технічне обслуговування

Перед очищенням і технічним обслуговуванням від'єднайте прилад від мережі електроживлення або вимкніть головний вимикач, або відкрутіть запобіжник, який здійснює електроживлення витяжки.

5.1 Алюмінієвий фільтр

Цей фільтр вловлює частки олії у повітрі. За нормальних умов експлуатації рекомендується очищувати цей фільтр щомісяця. Для цього спочатку необхідно зняти алюмінієві фільтри. Промийте фільтри рідким миючим засобом і сполосніть їх чистою водою. Після цього дозвольте фільтрам висохнути і встановіть їх на місце. Алюмінієві фільтри можуть втратити колір внаслідок миття. Це нормально, фільтр, у такому випадку, змінювати не потрібно.

5.1.1 Зняття алюмінієвих фільтрів

1. Посуньте вперед фіксатор алюмінієвого фільтра.
2. Після цього злегка опустіть його і потягніть вперед. У іншому випадку ви можете погнути фільтр. (Рисунок 10) Після миття і висушування фільтра встановіть його на місце, виконуючи вищевказані кроки у зворотному порядку.

Миття алюмінієвих фільтрів можна здійсню- вати у посудомийній машині.

Вугільний фільтр (використання без повітропроводу)

Цей фільтр видаляє запахи приготування їжі. Якщо немає можливості використовувати повітропровід, фільтр очищує повітря, яке повертається назад у кухню. З часом вугільний фільтр приладу може засмітитися в залежності від частоти використання витяжки, способу приготування їжі і частоти очищення алюмінієвих фільтрів.

Увага!

Мити вугільний фільтр заборонено.

Придбати вугільні фільтри можна у представників авторизованого сервісного центру Веко.

5.2.1 Заміна вугільного фільтра

• Зніміть алюмінієві фільтри. (Рисунок 10)
• Щоб зняти вугільний фільтр поверніть планки проти годинникової стрілки і зніміть фільтр. (Рисунок 11)
• Встановіть новий вугільний фільтр.
• Встановіть алюмінієві фільтри.

5 Очищення і технічне обслуговування

Фільтри, що усувають запах, містять деревне вугілля (активне вугілля).

Заміну таких фільтрів необхідно виконувати кожні 6 місяців.

Не залежно від того, використовуються вугільні фільтри чи ні, алюмінієві фільтри мають завжди бути встановлені.

Не використовуйте прилад без алюмінієвих фільтрів. Використання вугільних фільтрів зменшить потужність всмоктування приладу.

5.3 Очищення

Очищення витяжки необхідно здійснювати відразу ж після смаження.

Для очищення зовнішньої поверхні витяжки використовуйте м'яку тканину, змочену рідким миючим засобом.

Не використовуйте абразивні матеріали та матеріали, які можуть подряпати поверхню витяжки.

У разі використання наявних у продажу миючих засобів, які підходять для зняття стійкого жиру, забруднення тощо, дотримуйтесь вказівок з використання такого миючого засобу. Що б не подряпати матовий сталевий корпус приладу, витирайте витяжку у тому напрямку, у якому нанесено матове покриття.

Щоб зберегти якість поверхні витяжки, не використовуйте миючі засоби, які містять соляну кислоту, відбілюючі речовини або абразивні порошки. Для поверхонь із нержавіючої сталі використовуйте тканину, змочену у мильній воді, або спеціальні спреї для очищення нержавіючої сталі. Зніміть захисну фольгу з приладу.

Увага!

Недотримання інструкцій з очищення і заміни фільтрів витяжки може призвести до виникнення пожежі.

Під час транспортування приладу:

- Зберігайте оригінальну упаковку приладу. Транспортування приладу необхідно здійснювати у оригінальній упаковці та дотримуючись транспортного маркування на оригінальній упаковці.

Якщо оригінальна упаковка не збереглася:

• Не розміщуйте на витяжці будь-які предмети.
• Захистіть зовнішню поверхню витяжку від ударів.
• Упакуйте прилад таким чином, щоб він не пошкодився під час транспортування.

5.4 Заміна ламп

Від'єднайте витяжку від мережі електроживлення.

Цей прилад оснащений галогенними лампами 3 Вт.

Щоб замінити галогенну лампу, натисніть на неї у напрямку вниз на задній частині патро- ну. Після цього покрутіть лампу проти годин- никової стрілки на 1/4 оберту і зніміть її.

Щоб встановити нову лампу, виконайте вищевказані дії у зворотному порядку.

придбати лампи можна у представників авторизованого сервісного центру.
