РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DEH-1700UB PIONEER

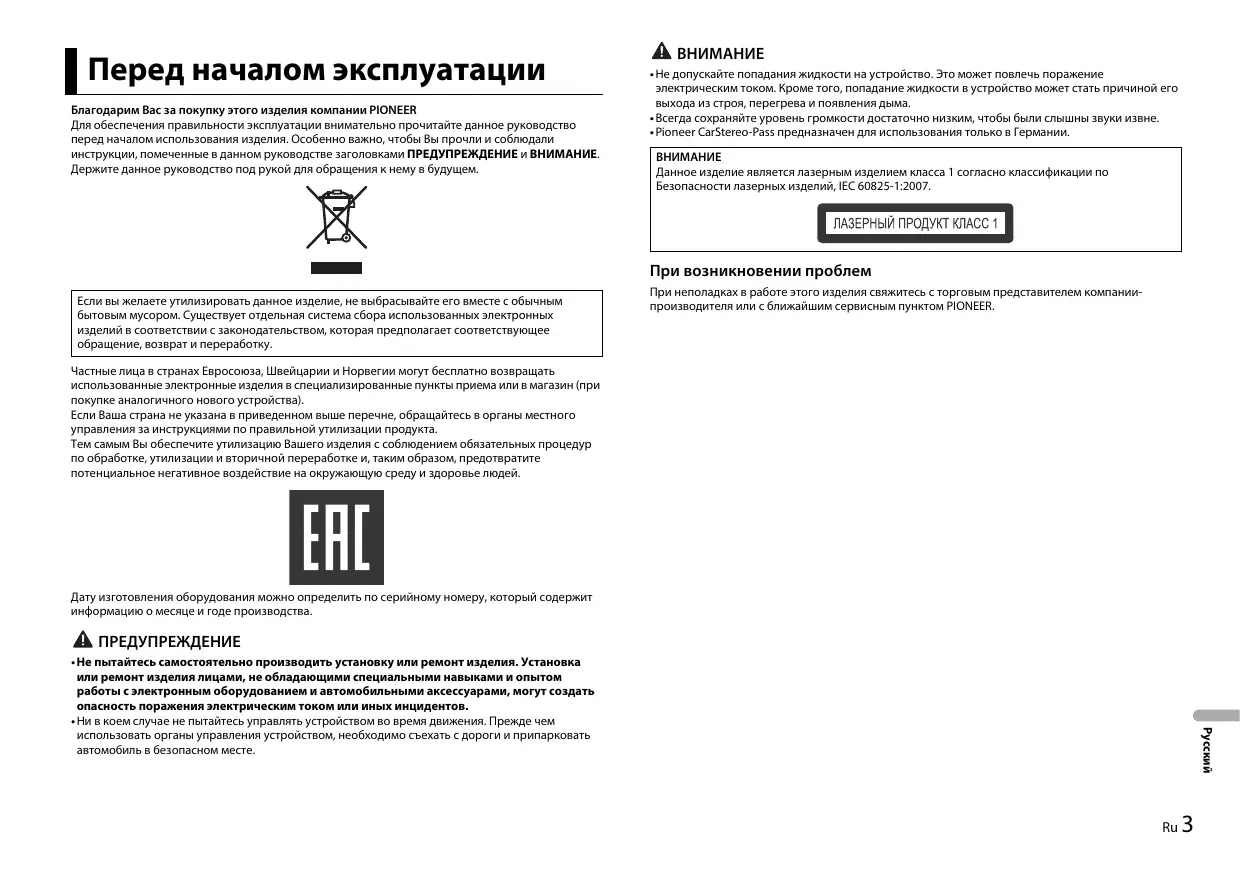

• В следующих инструкциях USB-накопитель и аудиопроигрыватель USB называются “USB-устройство”. 2 Ru Перед началом эксплуатации Благодарим Вас за покупку этого изделия компании PIONEER Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем.

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма.
• Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне.
• Pioneer CarStereo-Pass предназначен для использования только в Германии. Данное изделие является лазерным изделием класса 1 согласно классификации по Безопасности лазерных изделий, IEC 60825-1:2007. При возникновении проблем Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. При неполадках в работе этого изделия свяжитесь с торговым представителем компаниипроизводителя или с ближайшим сервисным пунктом PIONEER. Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства). Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей. Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства. ПРЕДУПРЕЖДЕНИЕ

• Не пытайтесь самостоятельно производить установку или ремонт изделия. Установка или ремонт изделия лицами, не обладающими специальными навыками и опытом работы с электронным оборудованием и автомобильными аксессуарами, могут создать опасность поражения электрическим током или иных инцидентов.
• Ни в коем случае не пытайтесь управлять устройством во время движения. Прежде чем использовать органы управления устройством, необходимо съехать с дороги и припарковать автомобиль в безопасном месте.

Индикация на дисплее Начало работы

Отображается при наличии нижнего уровня меню или папки. Основные операции Отображается при нажатии кнопки

Отображается при настройке функции поиска локальных радиостанций (стр. 8).

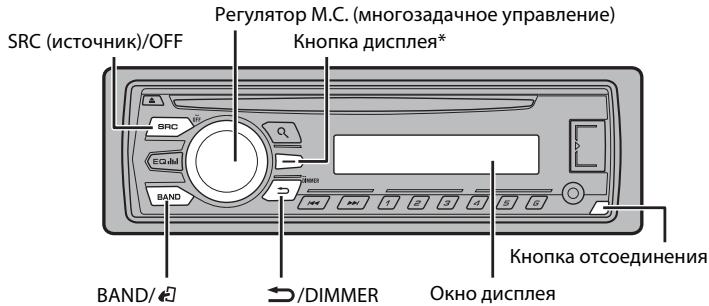

Отображается при получении программы с трафиком. Регулятор M.C. (многозадачное управление) Кнопка дисплея* Отображается при получении уведомления о трафике (стр. 8). Отображается, если установлена функция преобразования звука (стр. 8). Отображается при настройке произвольного воспроизведения. Отображается при установке повтора воспроизведения. Снятие передней панели Кнопка отсоединения BAND/ /DIMMER Окно дисплея

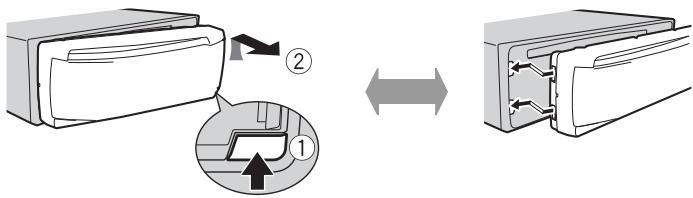

• В данном руководстве данная кнопка также называется DISP. Снимите переднюю панель во избежание кражи. Перед снятием панели отсоедините кабели и устройства, подключенные к передней панели, и отключите устройство.

Часто используемые операции Доступные кнопки могут отличаться в зависимости от устройства.

Включение питания* Нажмите SRC/OFF для включения Нажмите и удерживайте SRC/OFF для выключения питания. Настройка громкости Поверните регулятор M.C.. Выбор источника Несколько раз нажмите SRC/OFF. Изменение информации на дисплее Несколько раз нажмите DISP. Возврат к предыдущему экрану/списку

Возврат к обычному дисплею из меню Нажмите BAND/ /DIMMER.

• Когда голубой/белый провод этого устройства подключен к терминалу релейного управления автоматической антенны, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала. 4 Ru

• Оберегайте переднюю панель от сильных ударов.
• Не подвергайте переднюю панель воздействию прямых солнечных лучей и высоких температур.
• Всегда храните снятую панель в защитном чехле или сумке. Установочное меню После установки устройства поверните ключ зажигания в положение ON; на дисплее отобразится [SET UP :YES].

Нажмите регулятор M.C.. Если в течение 30 секунд устройство не используется, установочное меню не будет выводиться. Если вы хотите выполнить настройку позже, поверните M.C., чтобы выбрать [NO], и нажмите для подтверждения. Поверните M.C. для выбора параметров, затем нажмите для подтверждения. Для перехода к следующему пункту меню необходимо подтвердить выбор. Элемент меню

LANGUAGE Выбор языка для отображения текстовой информации с сжатого аудиофайла. [ENG] (Английский),

Нажмите и удерживайте SRC/OFF, пока устройство не отключится. Нажмите и удерживайте SRC/OFF для отображения главного меню. Поверните M.C. для выбора [INITIAL], затем нажмите для подтверждения. Поверните M.C. для выбора параметра, затем нажмите для подтверждения.

Параметры могут отличаться в зависимости от устройства. Элемент меню

FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц).

Настройка часов. FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц). [100], [50]

Поверните M.C. для выбора [YES], затем нажмите для подтверждения. [100], [50] CLOCK SET

Используется, когда пассивный сабвуфер подключен непосредственно к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA. [REAR/REAR] Используется, когда полночастотный динамик подключен к проводам вывода заднего динамика выводу RCA Если полночастотный динамик подключен к проводам вывода заднего динамика и вывод RCA не используется, выберите [REAR/SUB.W] или [REAR/REAR]. [QUIT :YES] отображается после настройки всех параметров. Для возврата к первому элементу установочного меню, поверните M.C. для выбора [QUIT :NO], затем нажмите для подтверждения. Нажмите M.C. для подтверждения настроек.

• Вы можете отменить настройку параметра меню, нажав кнопку SRC/OFF.
• Настроить параметры меню можно в настройках SYSTEM (стр. 9) и настройках INITIAL (стр. 5). Используется, когда полночастотный динамик подключен к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA. SYSTEM RESET [YES], [CANCEL] Выберите [YES] для инициализации настроек устройства. Устройство будет перезапущено автоматически. (Некоторые настройки могут сохраниться даже после сброса устройства.) Отмена демонстрационного дисплея (DEMO OFF) Нажмите M.C. для отображения главного меню.

Поверните M.C. для выбора [SYSTEM], затем нажмите для подтверждения. Поверните M.C. для выбора [DEMO OFF], затем нажмите для подтверждения.

Сохранение станций вручную 1 Во время приема станции, которую требуется сохранить, нажмите и

Радиочастоты данного устройства предназначены для использования в Западной Европе, Азии, Среднем Востоке, Африке и Океании. В других областях прием может быть неудовлетворительным. Функция RDS (система радиоданных) работает только в областях, где выполняется вещание сигналов RDS для FM-станций. Прием предварительно установленных станций

Нажмите SRC/OFF для выбора [RADIO]. Нажмите BAND/ для выбора полосы [FM1], [FM2], [FM3], [MW] или [LW]. Нажмите числовую кнопку (от 1/ до 6/

можно также использовать для выбора предварительно установленной станции, если для параметра [SEEK] установлено значение [PCH] в настройках FUNCTION (стр. 8). Запоминание лучших станций (BSM) За каждой числовой кнопкой сохранена одна из шести радиостанций с наилучшим качеством приема (с 1/ по 6/

После выбора полосы нажмите регулятор M.C. для отображения главного

Поверните M.C. для выбора [FUNCTION], затем нажмите для подтверждения. Поверните M.C. для выбора [BSM], затем нажмите для подтверждения. Поиск станции вручную 1 После выбора полосы нажмите

для выбора станции. Нажмите и удерживайте , затем отпустите для поиска доступной станции. Поиск остановится, когда устройство выполнит прием станции. Для отмены поиска нажмите

Для параметра [SEEK] необходимо установить значение [MAN] в настройках FUNCTION (стр. 8). 6 Ru удерживайте одну из числовых кнопок (с 1/ прекратится. по 6/ ), пока мигание не Использование функций PTY Устройство выполняет поиск станции по информации PTY (тип программы).

во время FM-приема. Поверните M.C. для выбора типа программы из [NEWS/INFO], [POPULAR], [CLASSICS] или [OTHERS]. Нажмите регулятор M.C.. Устройство начнет поиск станции. После нахождения станции отобразится название программной службы.

• Чтобы отменить поиск, нажмите M.C..
• Программы некоторых радиостанций могут отличаться от программ, указанных в передаваемом коде PTY.
• Если ни одна из станций не передает программы нужного типа, то на дисплее в течение примерно двух секунд будет показано [NOT FOUND], и затем тюнер перейдет в режим приема станции, с которой был начат поиск. Список PTY Для получения дополнительной информации о списке PTY посетите следующий http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html Подключение по MTP Компакт-диск/USB/AUX Устройство с операционной системой Android 4.0 или более поздней можно подключить по протоколу MTP с помощью кабеля, прилагаемого к устройству. Однако в зависимости от подключенного устройства и количества файлов аудиофайлы/композиции могут быть недоступны для воспроизведения через MTP. Обратите внимание, что подключение MTP несовместимо с форматами файлов WAV и FLAC. Воспроизведение Отключите от устройства наушники перед подключением к оборудованию. (извлечение) Щель для загрузки диска USB-порт AUX 1 Вставьте мини-стереоразъем в входной разъем AUX. 2 Нажмите SRC/OFF для выбора [AUX] в качестве источника. Если для параметра [AUX] установлено значение [OFF] в настройках SYSTEM, будет невозможно выбрать [AUX] в качестве источника (стр. 9).

Вы можете настроить различные параметры в настройках FUNCTION (стр. 8). Обратите внимание, что следующие операции не работают на устройстве AUX. Для работы с устройством AUX используйте устройство непосредственно. Регулятор M.C. (многозадачное управление) Вход AUX (стереоразъем 3,5 мм) SRC (источник)/OFF Компакт-диск 1 Вставьте диск в щель загрузки диска маркированной стороной вверх. Чтобы извлечь диск, остановите воспроизведение, затем нажмите

Выбор папки/альбома* Нажмите 1/ или 2/ Выбор дорожки/композиции (раздела)

Быстрая перемотка назад и вперед Нажмите и удерживайте Поиск файла из списка 1 Нажмите для отображения списка. 2 Поверните M.C. для выбора необходимого имени файла (папки) или категории, затем нажмите регулятор для подтверждения. 3 Поверните M.C. для выбора необходимого файла, затем нажмите для подтверждения. Начнется воспроизведение. Просмотр списка файлов в выбранной папке/категории* Нажмите M.C. после выбора папки/

Воспроизведение композиции в выбранной папке/категории* Нажмите и удерживайте M.C. после выбора папки/категории.

USB-устройство 1 Откройте крышку порта USB. 2 Подключите устройство USB с помощью соответствующего кабеля. Используйте дополнительный кабель Pioneer USB (CD-U50E) для подключения устройства USB, поскольку любое устройство, подключенное непосредственно к главному устройству, будет выступать, что может представлять опасность. Перед извлечением устройства остановите воспроизведение. Нажмите 6/

Пауза/Возобновление воспроизведения Нажмите 4/PAUSE.

Повтор воспроизведения Произвольное воспроизведение

Элемент меню Технология преобразования звука Нажмите 3/S.Rtrv. [1]: Предназначено для низких скоростей [2]: Предназначено для высоких скоростей сжатия BSM Возврат к корневой папке (только для USB)* Нажмите и удерживайте BAND/ REGIONAL Переключение между сжатым аудио и CD-DA (только для компакт-дисков) Нажмите BAND/

Смена дисков в устройстве USB (Устройства, поддерживающие только протокол устройств хранения USB) Нажмите BAND/

Автоматическое сохранение шести радиостанций с наилучшим качеством приема под числовыми кнопками (с 1/ по 6/

[ON], [OFF] Ограничение приема определенными региональными программами, если выбрано AF (поиск альтернативных частот). (Доступно только при выборе полосы FM.) LOCAL FM: [OFF], [LV1], [LV2], [LV3], [LV4] Ограничение настройки станции в

MW/LW: [OFF], [LV1], [LV2]

соответствии с мощностью сигнала.

• Только сжатые аудиофайлы

[ON], [OFF] Получение информации о текущем трафике, если доступно. (Доступно только при выборе полосы FM.) [ON], [OFF] Перенастройка на другую частоту, на которой вещается эта же станция. (Доступно только при выборе полосы FM.)

В главном меню можно настроить различные параметры.

Нажмите M.C. для отображения главного меню. Поверните M.C. для выбора одной из следующих категорий, затем нажмите для подтверждения.

• Настройки FUNCTION (стр. 8)
• Настройки AUDIO (стр. 9)
• Настройки SYSTEM (стр. 9)
• Настройки ILLUMINATION (стр. 10) Поверните M.C. для выбора параметров, затем нажмите для подтверждения.

NEWS [ON], [OFF] Прерывание выбранного источника программами новостей. (Доступно только при выборе полосы FM.) SEEK [MAN], [PCH] Назначение кнопок

поочередного поиска станций (настройка вручную) или выбор станций из списка предустановленных каналов. Настройки FUNCTION Элементы меню отличаются в зависимости от источника. Элемент меню

8 Ru Настройка уровня качества сигнала в соответствии с условиями сигнала вещания полосы FM. (Доступно только при выборе полосы FM.) S.RTRV USB [1] (Предназначено для низких скоростей сжатия), [2] (Предназначено для высоких скоростей сжатия), [OFF] Улучшение качества сжатого аудио и восстановление насыщенности звука. (Недоступно при воспроизведении файла FLAC.) Элемент меню Настройки AUDIO Элемент меню

FADER*1 Настройка баланса переднего и заднего BALANCE EQ SETTING [SUPER BASS], [POWERFUL], Выберите или настройте кривую эквалайзера. [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM1] можно выбрать отдельно для [CUSTOM2], [FLAT] каждого источника. Однако для любых комбинаций, указанных ниже, автоматически Выбор полосы и уровня устанавливаются одинаковые настройки. эквалайзера для дальнейшей [CUSTOM2] является общей настройкой, используемой для всех источников. Полоса эквалайзера: [80HZ], Вы также можете переключать настройки [250HZ], [800HZ], [2.5KHZ], эквалайзера, непрерывно нажимая [8KHZ] Уровень эквалайзера: от [+6] до [–6] LOUDNESS Компенсация для четкого звучания при низком уровне громкости. Настройка уровня громкости для каждого источника кроме FM. Настройки SYSTEM Вы можете получить доступ к этим меню даже если устройство выключено. Элемент меню

LANGUAGE [ENG](Английский), [РУС] (Русский), [TUR](Турецкий) Выбор языка для отображения текстовой информации с сжатого аудиофайла. CLOCK SET Настройка часов (стр. 5). [12H], [24H] Выбор формата времени. AUTO PI На выходе сабвуфера будут воспроизводиться только те частоты, которые ниже указанного диапазона частот. [ON], [OFF] Поиск другой станции с такой же программой даже во время вызова предварительной

[ON], [OFF] Выберите [ON] при подключении к данному устройству вспомогательного устройства. AUX BASS BOOST MUTE MODE (Недоступно для DEH-1700UBA) Выбор усиления нижних звуковых частот. [MUTE], [20dB ATT], [10dB ATT]

от [0] до [+6] от [+4] до [–4] *1 Недоступно, если выбран параметр [SUB.W/SUB.W] в [SP-P/O MODE] в настройках INITIAL (стр. 5). *2 Недоступно, если выбран параметр [REAR/REAR] в [SP-P/O MODE] в настройках INITIAL (стр. 5). *3 Недоступно, если выбран параметр [OFF] в [SUB.W]. Выбор фазы сабвуфера.

Частота среза: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Уровень выходного сигнала: от [–24] до [+6] Крутизна характеристики: [–12], [–24] На динамики будут выводиться только частоты выше, чем установленные фильтром высоких частот (HPF). 12H/24H SUB.W*2

HPF SETTING Автоматическое отключение или приглушение звука при получении сигнала с оборудования с функцией отключения звука.

PW SAVE* [ON], [OFF] Режим энергосбережения. При включении функции будет доступно только включение источника.

• Режим [PW SAVE] отключается при отсоединении аккумуляторной батареи автомобиля; при подсоединении батареи его потребуется включить снова. При выключенном режиме [PW SAVE] возможно, что, в зависимости от метода подключения, устройство будет потреблять энергию аккумулятора, если зажигание автомобиля не имеет положения ACC (аксессуар). Настройки ILLUMINATION Элемент меню

Изменение яркости дисплея. BRIGHTNESS от [1] до [10] 10 Ru Изменение яркости дисплея. Набор настроек зависит от [DIM SETTING]. Подключения/Установка Подключения

• При установке данного устройства в автомобиле, когда ключ зажигания не находится в положении ACC (аксессуар), отсутствие подключения красного кабеля к терминалу, который фиксирует положение ключа зажигания, может привести к разрядке аккумулятора. В положении ACC Вне положения ACC Шнур питания Данное устройство Вход шнура питания Задний выход или выход сабвуфера Вход для антенны Предохранитель (10 A) Вход для проводного пульта ДУ (недоступно для DEH-1700UBA) Сюда можно подключить проводной адаптер ДУ (приобретается

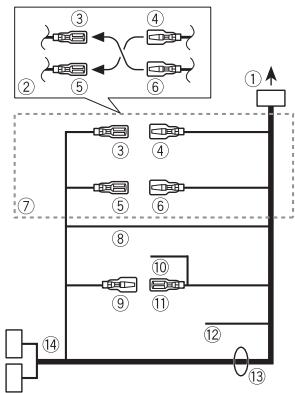

Во вход шнура питания В зависимости от типа автомобиля

могут отличаться. В этом случае подключите

Резервный (или опция) Выполняйте подключение к терминалу с постоянным напряжением 12 В. Опция (или резервный) Выполняйте подключение к терминалу, управляемому ключом зажигания (12 В пост. тока). Выполняйте подключение проводов друг к другу одного цвета. Черный (“масса”)

• Использование данного устройства в условиях, отличных от указанных, может привести к пожару или неисправности. – Автомобили с аккумуляторной батареей 12 В и отрицательным заземлением. – Динамики мощностью более 50 Вт (выходное напряжение) и сопротивлением 4-8 Ω (значение сопротивления).
• Во избежание короткого замыкания, перегрева или неисправности соблюдайте следующие указания. – Перед установкой отключите отрицательную клемму батареи. – Закрепите провода с помощью зажимов для кабелей или клейкой ленты. Оберните клейкую ленту вокруг проводов, которые касаются металлических частей, для защиты

– Уберите все кабели подальше от движущихся частей, таких как рычаг переключения передач и направляющие сидений. – Уберите кабели подальше от мест с повышенной температурой, например печки. – Не подключайте желтый кабель к батареи путем просовывания его через отверстие в двигательный – Заклейте неподключенные разъемы кабеля изолентой. – Не укорачивайте кабели. – Не нарушайте изоляцию кабеля питания данного устройства для питания других устройств. Емкость кабеля является ограниченной. – Используйте плавкий предохранитель соответствующего – Не замыкайте отрицательный кабель динамиков непосредственно на – Не связывайте вместе отрицательные кабели нескольких динамиков.

• Когда устройство включено, сигналы управления отправляются по синему/ белому кабелю. Подключите данный кабель к удаленному управлению системой внешнего усилителя или терминалу релейного управления автоматической антенны автомобиля (макс. 300 мА, 12 В пост. тока). Если автомобиль оснащен антенной, встроенной в лобовое стекло, подключите ее к терминалу питания антенного усилителя.

• Никогда не подключайте синий/белый провод к терминалу питания внешнего усилителя. Также никогда не подключайте его к терминалу питания автоматической антенны. В противном случае это может привести к протеканию батареи или ее неисправности.
• Черный кабель заземлен. Кабели заземления для данного устройства и другое оборудование (особенно устройства высокого напряжения, например усилители) необходимо подключать отдельно. В противном случае случайное отключение может привести к пожару или неисправности.

Синий/белый Положение контакта разъема ISO будет отличаться в зависимости от типа автомобиля. Подключите , если 5 контакт отвечает за управление антенной. Если используется автомобиль другого типа, никогда не подключайте

Синий/белый Выполняйте подключение к терминалу управления системой усилителя (макс. 300 мА, 12 В пост. Синий/белый Выполняйте подключение к терминалу релейного управления автоматической антенны (макс. 300 мА, 12 В пост. тока). Оранжевый/черный (недоступно для DEH-1700UBA) При использовании оборудования с функцией отключения звука подключите данный провод к проводу отключения звука оборудования. В противном случае не подключайте провод отключения Провода динамика Белый: Передний левый Белый/черный: Передний левый Серый: Передний правый Серый/черный: Передний правый Зеленый: Задний левый или Зеленый/черный: Задний левый или сабвуфер Фиолетовый: Задний правый или Фиолетовый/черный: Задний правый или сабвуфер Разъем ISO В некоторый автомобилях разъем ISO может быть разделен на два. В этом случае выполняйте подключение к обоим разъемам. 12 Ru

• Измените исходное меню данного устройства. См. [SP-P/O MODE] (стр. 5). Выход сабвуфера данного устройства является монофоническим.
• При использовании сабвуфера 70 Вт (2 Ω) подключайте сабвуфер к фиолетовому и фиолетовому/черному проводам устройства. Не подключайте ничего к зеленому или зеленому/ черному проводам. Усилитель (приобретается Выполните данные подключения при использовании дополнительного

Пульт ДУ системой Выполните подключение к синему/ белому кабелю. Усилитель (приобретается отдельно) Выполните подключение с помощью RCA (приобретается отдельно) К заднему выходу или выходу Задний динамик или сабвуфер

• Не устанавливайте данное устройство в следующих случаях: – если оно может нарушить работу автомобиля. – если оно может причинить травму пассажиру в случае резкой

• Полупроводниковый лазер будет поврежден в случае перегрева. Выполняйте установку данного устройства вдали от мест с повышенной температурой, например

• Оптимальная производительность достигается при установке устройства под углом менее 60°.
• Чтобы обеспечить необходимое распределение тепла при использовании устройства, при установке оставьте свободное место за задней панелью и скрутите кабели, чтобы они не блокировали вентиляционные отверстия.

• Перед установкой проверьте все подключения и системы.
• Не используйте неоригинальные запчасти, так как это может привести к неисправностям.
• Обратитесь к дилеру, если для установки требуются дополнительные отверстия или модификации в автомобиле.

Передняя/задняя установка DIN Данное устройство можно установить в передней или задней части. При установке используйте имеющиеся в продаже детали. Установите на приборную панель установочную шахту. Если места мало, используйте прилагаемую установочную шахту. Если места достаточно, используйте установочную шахту, прилагаемую к автомобилю. Закрепите установочную шахту, отогнув с помощью отвертки металлические лапки (90°). Приборная панель Установочная шахта

• Убедитесь, что устройство установлено прочно. Непрочная установка может привести к возникновению пропусков при воспроизведении и других неисправностей. Задняя установка DIN

Передняя установка DIN Определите положение, при котором совпадают отверстия в кронштейне с отверстиями сбоку устройства.

Затяните по бокам два винта. Саморез (5 мм × 8 мм) Крепежный кронштейн Приборная панель или консоль Извлечение устройства

• При снятии передней панели облегчается доступ к окантовке.
• При повторной установке окантовки поверните панель стороной с зазубренной лапкой Вставьте прилагаемые ключи извлечения по обеим сторонам устройства до щелчка. Потяните устройство из приборной

Дополнительная информация неисправностей Дисплей автоматически возвращается в исходный режим.

• В течение 30 секунд не было выполнено никаких операций. – Выполните операцию. Диапазон повторного воспроизведения самопроизвольно изменяется.
• В зависимости от выбранного диапазона повторного воспроизведения он может изменяться при выборе другой папки или дорожки, а также при перемотке вперед/назад. – Выберите диапазон повторного воспроизведения еще раз. Вложенная папка не воспроизводится.
• Вложенные папки не воспроизводятся, если выбран диапазон [FLD] (повторное воспроизведение папки). – Выберите другой диапазон повторного воспроизведения. Имеются помехи звука.
• Используется устройство, например, сотовый телефон, которое может вызывать шумовые помехи. – Уберите приборы, вызывающие помехи, от этого устройства. 14 Ru Сообщения об ошибках AMP ERROR
• Устройство не работает или неправильно подсоединен динамик.
• Сработала цепь защиты. – Проверьте, подключен ли динамик. – Поверните ключ зажигания в положение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneer. NO XXXX (NO TITLE, например)
• Нет встроенной текстовой информации. – Переключите дисплей или воспроизведите другую дорожку/

Проигрыватель компактдисков ERROR-07, 11, 12, 17, 30

• Диск загрязнен. – Очистите диск.
• Диск поцарапан. – Замените диск. ERROR-07, 10, 11, 12, 15, 17, 30, A0
• Электрическая или механическая неисправность. – Установите ключ зажигания в положение OFF, а затем – в положение ON или переключитесь на другой источник сигнала, а затем обратно на проигрыватель компактдисков. ERROR-15
• Вставлен пустой диск. – Замените диск. ERROR-23
• Формат диска не поддерживается. – Замените диск. FORMAT READ
• Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение. NO AUDIO
• На диске отсутствуют файлы, которые можно воспроизвести. – Замените диск. SKIPPED
• Диск содержит файлы, защищенные технологией DRM. – Защищенные файлы пропускаются. PROTECT
• Все файлы на диске защищены технологией DRM. – Замените диск. USB-устройство FORMAT READ
• Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение. NO AUDIO
• Композиции отсутствуют. – Перенесите аудиофайлы на запоминающее устройство USB и подключите его.
• На подключенном устройстве USB включена защита. – Следуйте инструкциям устройства USB для снятия защиты. SKIPPED
• Подключенное устройство USB содержит файлы, защищенные технологией DRM. – Защищенные файлы пропускаются. PROTECT
• Все файлы на подключенном устройстве USB защищены по технологии DRM. – Замените устройство USB.
• Подключенное устройство USB не поддерживается данным устройством. – Отключите устройство и замените его совместимым устройством USB. CHECK USB
• Короткое замыкание на разъеме USB или кабеле USB. – Убедитесь, что разъем USB или кабель USB не защемлен и не

• Подключенное запоминающее устройство USB потребляет больше максимально допустимой силы тока. – Отсоедините запоминающее устройство USB и не используйте его. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON. Подключайте только совместимые запоминающие устройства USB. ERROR-19
• Сбой связи. – Выполните следующие операции, затем снова выберите USB в качестве источника.
• Поверните ключ зажигания в положение OFF и верните в положение ON.
• Отключите устройство USB.
• Выполните переключение на другой источник. ERROR-23
• Устройство USB отформатировано – Отформатируйте устройство USB в FAT12, FAT16 или FAT32. STOP
• В текущем списке отсутствуют композиции. – Выберите список, содержащий музыкальные композиции. Рекомендации по обращению с изделием Диски и проигрыватель
• Используйте только диски, имеющие один из следующих логотипов. Запоминающее устройство USB
• Подключение через USB-концентратор не поддерживается.
• Не подключайте другие устройства, кроме запоминающих устройств USB. Не допускайте падения устройства USB на пол, где оно может застрять под педалью газа или тормоза.
• В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы. – Управление функциями может отличаться. – Запоминающее устройство может не распознаваться. – Файлы могут не воспроизводиться

– Устройство может создавать шумовые помехи во время прослушивания радио. Поддержка сжатых аудиофайлов

• В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение).
• Это устройство может работать некорректно в зависимости от приложений, использованных для кодирования WMA.
• При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая

• Русский текст для отображения на данном устройстве должен быть зашифрован в одном из следующих – Unicode (UTF-8, UTF-16) – Другой формат, отличный от Unicode, который используется в среде Windows и настроен на русский язык.

• Pioneer не гарантирует совместимость со всеми устройствами USB и не несет ответственности за любую потерю данных на медиапроигрывателях, смартфонах и других устройствах при использовании этого изделия.
• Не оставляйте диски или запоминающее устройство USB в местах с высокой температурой

Файлы WMA Скорость передачи

дискретизации Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream с поддержкой видео .wma от 48 Кбит/с до 320 Кбит/с (CBR), от 48 Кбит/с до 384 Кбит/с (VBR) 32 кГц, 44,1 кГц, 48 кГц Не поддерживается Файлы MP3

.mp3 Скорость передачи

дискретизации от 8 Кбит/с до 320 Кбит/с (CBR), VBR от 8 кГц до 48 кГц (32 кГц, 44,1 кГц, 48 кГц пиковая) Совместимая версия 1.0, 1.1, 2.2, 2.3, 2.4 тегов ID3 (Версия тегов ID3 2.x имеет приоритет перед версией 1.x.) Не поддерживается воспроизведения M3u MP3i (интерактивный Не поддерживается MP3), mp3 PRO Файлы WAV

• Файлы формата WAV невозможно подключить через MTP. Разрядность квантования дискретизации .wav 8 и 16 (LPCM), 4 (MSADPCM) от 16 кГц до 48 кГц (LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM)

• Используйте 12-см диски.
• Используйте только обычные круглые

• Следующие типы дисков нельзя использовать на данном устройстве: – Диски формата DualDisc – 8-см диски: попытки использовать такие диски с помощью адаптера могут привести к неисправности устройства. – Диски необычных форм – Диски других форматов, кроме CD – Поврежденные диски, в т.ч. с трещинами, с отколотыми краями или деформированные – Диски CD-R/RW, запись на которых не была завершена
• Не пишите и не используйте химические вещества на поверхности

• Для очистки компакт-диска протрите диск мягкой тканью от центра к краю.

• Конденсация может временно ухудшить работу проигрывателя. Оставьте его для адаптации к более высокой температуре примерно на час. Также удалите влагу с дисков с помощью мягкой ткани.
• При использовании дисков, на поверхность которых могут наноситься этикетки, изучите инструкции и предупреждения для этих дисков. Установка и извлечение некоторых дисков могут быть невозможны. Использование таких дисков может привести к повреждению оборудования.
• Не приклеивайте на диски этикетки и другие материалы. – Это может деформировать диски, в результате чего их воспроизведение будет невозможным. – Этикетки могут отклеиться во время воспроизведения и затруднить извлечение дисков, а также повредить оборудование.

Файлы FLAC USB-устройство

• Файлы формата FLAC невозможно подключить через MTP.
• Файлы FLAC могут не воспроизводиться в зависимости от кодировщика.

• При начале воспроизведения аудиофайлов на запоминающем устройстве USB, содержащем разветвленные иерархии папок, может возникать небольшая задержка.

дискретизации квантования Режим каналов .flac 8/11,025/12/16/22,05/ 24/32/44,1/48 кГц 16 бит 1/2 кн

• Независимо от продолжительности паузы между композициями в изначальной записи, при воспроизведении дисков со сжатыми аудиофайлами между композициями будут короткие паузы. иерархия папок

воспроизводимых Файловая система Воспроизведение нескольких сессий Пакетный формат

До восьми уровней (реальная иерархия папок составляет менее двух уровней) Не более 99

воспроизводимых Воспроизведение файлов, защищенных авторским правом Устройство USB с несколькими

Пример иерархии Сжатый аудиофайл До восьми уровней (реальная иерархия папок составляет менее двух уровней) Не более 500 Не более 15 000 от 01 до 05: Номер папки до : Последовательность воспроизведения Не поддерживается

воспроизведения доступен только первый раздел. Таблица символов для русского языка Последовательность воспроизведения аудиофайлов Не более 999 ISO 9660 уровень 1 и 2, Romeo, Joliet Поддерживается Не поддерживается Пользователь не может назначать номера папок и устанавливать последовательность воспроизведения с помощью данного устройства. Последовательность аудиофайлов зависит от подключенного устройства. Обратите внимание, что скрытые файлы на устройстве USB воспроизвести невозможно. D: Дисплей C: Буква 16 Ru Авторское право и товарные знаки WMA Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах. В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc. FLAC © 2000-2009 Josh Coalson © 2011-2013 Xiph.Org Foundation Распространение и использование в виде исходных кодов или бинарных файлов, с модификациями или без, разрешается при соблюдении следующих условий: – В распространяемом исходном коде должно быть сохранено уведомление об авторском праве, настоящий список условий и условия об ограничении ответственности. – При распространении бинарных файлов обязательно воспроизведение вышеупомянутого уведомления об авторском праве, настоящего списка условий и приведенных ниже условий об ограничении ответственности в документации и/или других сопроводительных материалах. – Наименование Xiph.org Foundation и имена участников не должны использоваться для поддержки или продвижения товаров, созданных с применением данного программного обеспечения, без предварительного письменного разрешения правообладателя. ДАННОЕ ПО ПРЕДОСТАВЛЯЕТСЯ ПРАВООБЛАДАТЕЛЯМИ И СОАВТОРАМИ “КАК ЕСТЬ” И НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ КОНКРЕТНОГО ИСПОЛЬЗОВАНИЯ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ УПРАВЛЯЮЩИЕ И СОАВТОРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ЗАТРАТАМИ НА ПРИОБРЕТЕНИЕ ЗАМЕНЯЮЩИХ ТОВАРОВ И УСЛУГ, УТРАТОЙ ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ, ПОТЕРЕЙ ДАННЫХ, УПУЩЕННОЙ ВЫГОДЫ И ЛЮБЫМИ УБЫТКАМИ В РЕЗУЛЬТАТЕ ПРИОСТАНОВКИ ДЕЯТЕЛЬНОСТИ), ВОЗНИКАЮЩИЕ НА ОСНОВЕ СОГЛАШЕНИЯ, НЕСЕНИЯ ОТВЕТСТВЕННОСТИ ИЛИ НАРУШЕНИЯ ОБЯЗАТЕЛЬСТВ (ВКЛЮЧАЯ НЕБРЕЖНОСТЬ) ПРИ ИСПОЛЬЗОВАНИИ ДАННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ДАЖЕ ЕСЛИ КОМПАНИЯ БЫЛА ПРЕДУПРЕЖДЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА. Серийный номер На этом рисунке показана информация о месяце и годе изготовления устройства. P1 - Год изготовления

P2 - Месяц изготовления

Android™ Android является товарным знаком компании Google Inc.

Технические характеристики Источник питания: 14,4 В пост. тока (допустимый диапазон от 10,8 В до 15,1 В) Система заземления: Заземление отрицательного полюса Максимальный потребляемый ток: 10,0 A Размеры (Ш × В × Г): DIN Шасси: 178 мм × 50 мм × 165 мм Передняя панель: 188 мм × 58 мм × 17 мм Шасси: 178 мм × 50 мм × 165 мм Передняя панель: 170 мм × 46 мм × 17 мм Масса: 1 кг

Максимальная выходная мощность: 50 Вт × 4 70 Вт × 1/2 Ω (для сабвуфера) Номинальная выходная мощность: 22 Вт × 4 (от 50 Гц до 15 000 Гц, суммарное значение коэффициента нелинейных искажений 5%, нагрузка 4 Ω для обоих каналов) Сопротивление нагрузки: 4 Ω (допустимо - от 4 Ω до 8 Ω) Сопротивление нагрузки: 2,0 В Контур громкости: +10 дБ (100 Гц), +6,5 дБ (10 кГц) (громкость: –30 дБ) Эквалайзер (5-полосный графический эквалайзер): Частота: 80 Гц/250 Гц/800 Гц/2,5 кГц/ 8 кГц Диапазон амплитудно-частотных характеристик: ±12 дБ (с шагом 2 дБ) 18 Ru Сабвуфер (моно): Частота: 50 Гц/63 Гц/80 Гц/100 Гц/ 125 Гц/160 Гц/200 Гц Крутизна характеристики: –12 дБ/ окт, –24 дБ/окт Усиление: +6 дБ до –24 дБ Фаза: Нормальная/Обратная Проигрыватель компактдисков Система: Аудиосистема с компактдиском Используемые диски: Компакт-диск Отношение сигнал/шум: 94 дБ (1 кГц) (сеть IEC-A) Число каналов: 2 (стерео) Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3 Формат декодирования файлов WMA: версия 7, 7.1, 8, 9, 10, 11, 12 (2 кн аудио) (Проигрыватель Windows Media) Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии) USB Стандартная спецификация USB: USB 2.0 полноскоростной Максимальная сила тока: 1 A Класс USB: MSC (Mass Storage Class) Файловая система: FAT12, FAT16, FAT32 Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3 Формат декодирования файлов WMA: версия 7, 7.1, 8, 9, 10, 11, 12 (2 кн аудио) (Проигрыватель Windows Media) Формат декодирования FLAC: v1.3.0 (Free Lossless Audio Codec) Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии) Тюнер FM Диапазон частот: от 87,5 МГц до 108,0 МГц Полезная чувствительность: 11 дБф (1,0 мкВ/75 Ω, моно, отношение сигнал/шум: 30 дБ) Отношение сигнал/шум: 72 дБ (сеть IEC-A) Тюнер MW Диапазон частот: от 531 кГц до 1 602 кГц Полезная чувствительность: 25 мкВ (отношение сигнал/шум: 20 дБ) Отношение сигнал/шум: 62 дБ (сеть IEC-A) Тюнер LW Диапазон частот: от 153 кГц до 281 кГц Полезная чувствительность: 28 мкВ (отношение сигнал/шум: 20 дБ) Отношение сигнал/шум: 62 дБ (сеть IEC-A) Примечание: В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок. Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет

• Характеристики и конструкция могут быть изменены без предварительного уведомления.
• Данное устройство произведено в
