GEBRUIKSAANWIJZING DEH-1700UB PIONEER

• Instellingen p. 8
• FUNCTION-instellingen p. 8
• AUDIO-instellingen p. 9
• SYSTEM-instellingen p. 9
• ILLUMINATION-instellingen p. 10
• Verbindingen/installatie p. 11
• Aanvullende informatie Over deze handleiding: p. 13

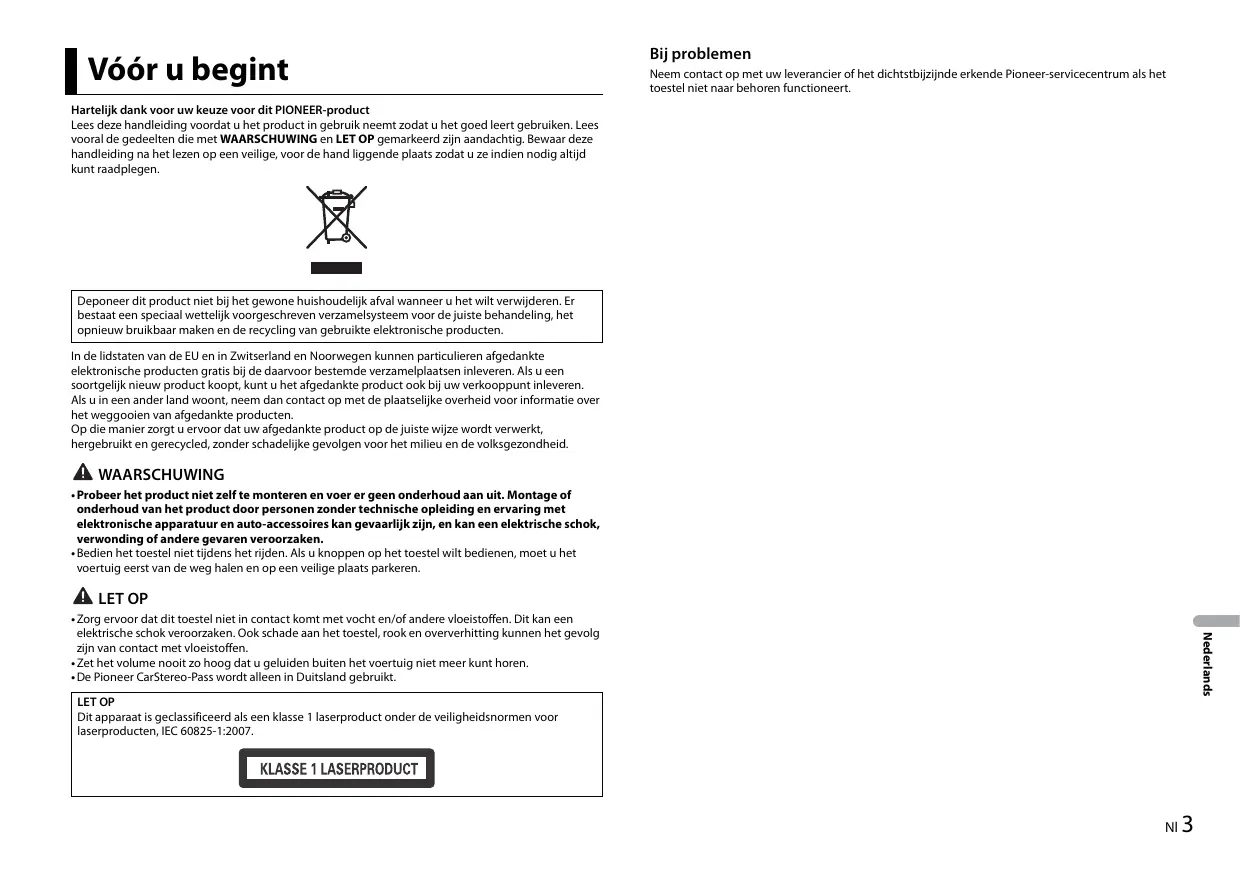

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een “USBapparaat” genoemd. 2 Nl Vóór u begint Bij problemen Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het toestel niet naar behoren functioneert. Hartelijk dank voor uw keuze voor dit PIONEER-product Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u ze indien nodig altijd kunt raadplegen. Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten. In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid. WAARSCHUWING
• Probeer het product niet zelf te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door personen zonder technische opleiding en ervaring met elektronische apparatuur en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gevaren veroorzaken.
• Bedien het toestel niet tijdens het rijden. Als u knoppen op het toestel wilt bedienen, moet u het voertuig eerst van de weg halen en op een veilige plaats parkeren. LET OP Nederlands

• Zorg ervoor dat dit toestel niet in contact komt met vocht en/of andere vloeistoffen. Dit kan een elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting kunnen het gevolg zijn van contact met vloeistoffen.
• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
• De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt. LET OP Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

Display-indicatie Aan de slag Indicatie Verschijnt wanneer er een lager niveau van het menu of de map bestaat. Basisbediening Verschijnt wanneer de knop wordt ingedrukt. Verschijnt wanneer de functie afstemmen op lokale zenders is ingesteld (pagina 8).

DEH-1700UB/1700UBG/1700UBA/1700UBB

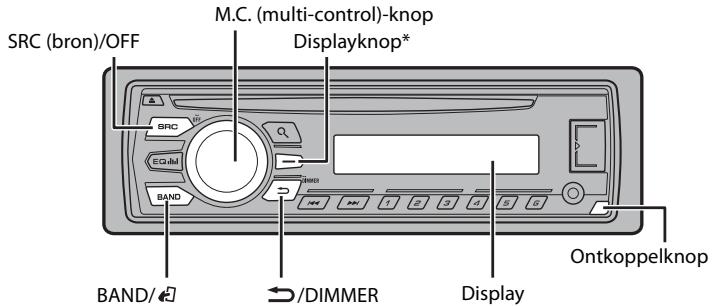

SRC (bron)/OFF Beschrijving Verschijnt wanneer een verkeersprogramma wordt ontvangen . M.C. (multi-control)-knop Displayknop* Verschijnt wanneer verkeersberichten worden ontvangen (pagina 8). Verschijnt wanneer de functie sound retriever is ingesteld (pagina 8). Verschijnt wanneer willekeurige weergave is ingesteld. Verschijnt wanneer weergave herhalen is ingesteld. Het voorpaneel verwijderen Ontkoppelknop BAND/ /DIMMER Display Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert. Verwijderen

• Deze knop wordt DISP genoemd in de handleiding. Terugzetten Vaak gebruikte functies De beschikbare knoppen zijn afhankelijk van het toestel. Actie Bediening Toestel inschakelen* Druk op SRC/OFF om het toestel in te schakelen. Hou SRC/OFF ingedrukt om het toestel uit te schakelen. Het volume regelen Draai de M.C.-knop. Een bron selecteren Druk herhaaldelijk op SRC/OFF. De display-informatie wijzigen Druk herhaaldelijk op DISP. Terugkeren naar de vorige weergave/lijst Druk op Terugkeren naar de normale weergave vanuit het menu Druk op BAND/ /DIMMER.

• Wanneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antenne van de wagen, schuift de antenne uit wanneer de bron van het toestel wordt ingeschakeld. Om de antenne weer in te trekken, schakelt u de bron uit. 4 Nl Belangrijk
• Stel het voorpaneel niet bloot aan te grote schokken.
• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.
• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak. Instellingenmenu Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt [SET UP :YES] op het display.

Druk op de M.C.-knop. Het instellingenmenu verdwijnt als u het toestel niet binnen 30 seconden bedient. Als u de instelling later wilt maken, draait u de M.C.-knop om [NO] te selecteren, druk daarna op de knop om te bevestigen. Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen. Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen. Menu-item Beschrijving LANGUAGE Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven. [ENG](Engels), (Russisch), [TUR](Turks)

Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen. INITIAL-instellingen

Hou SRC/OFF ingedrukt tot het toestel uitschakelt. Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen. Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen. OPMERKING De opties zijn afhankelijk van het toestel. CLOCK SET Stel de klok in. Menu-item Beschrijving FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz. FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz. [100], [50]

[QUIT :YES] verschijnt wanneer alle instellingen uitgevoerd zijn. Om terug te keren naar het eerste item van het instellingenmenu draait u aan de M.C.-knop om [QUIT :NO] te selecteren, druk vervolgens op de knop om te bevestigen. Druk op de M.C.-knop om de instellingen te bevestigen.

Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang. [REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn op de draden voor de achterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en de RCA-uitgang niet wordt gebruikt, kunt u [REAR/SUB.W] of [REAR/REAR] selecteren.

• U kunt de menu-instelling annuleren door op SRC/OFF te drukken.
• U kunt deze instellingen gelijk wanneer uitvoeren bij de SYSTEM-instellingen (pagina 9) en INITIALinstellingen (pagina 5). SYSTEM RESET

Druk op de M.C.-knop om het hoofdmenu weer te geven. [YES], [CANCEL] Nederlands

OPMERKINGEN De demonstratieweergave annuleren (DEMO OFF) Selecteer deze optie als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang. Selecteer [YES] om de instellingen van het toestel te initialiseren. Het toestel wordt automatisch opnieuw opgestart. (Sommige instellingen blijven behouden ook na het opnieuw instellen van het toestel.) Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.

Zenders handmatig opslaan 1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen Radio De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden. (1/ tot 6/ ) ingedrukt tot hij niet meer knippert. PTY-functies gebruiken Het toestel zoekt naar een zender op basis van de PTY (programmatype)-informatie.

Druk op SRC/OFF om [RADIO] te selecteren. Druk op BAND/ om de band te selecteren uit [FM1], [FM2], [FM3], [MW] of [LW]. Druk op een cijfertoets (1/ tot 6/

-knoppen kunnen ook worden gebruikt om een voorkeuzezender te selecteren wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 8).

PTY-lijst Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen. Een zender handmatig zoeken 1 Als u de band heeft geselecteerd, drukt u op OPMERKING [SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 8). 6 Nl Druk op de M.C.-knop. Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de servicenaam van het programma weergegeven.

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender. Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te geven.

om een zender te selecteren. Hou vervolgens ingedrukt en laat los om een beschikbare zender te zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op om de zoekafstemming te annuleren. tijdens FM-ontvangst. Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS]. OPMERKINGEN Best stations memory (BSM) De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/

Voor meer informatie over de PTY-lijst gaat u naar de volgende website: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html MTP-verbinding

Een apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het aantal bestanden in het apparaat kunnen audiobestanden/songs mogelijk niet worden weergegeven via MTP. Merk op dat de MTP-verbinding niet compatibel is met de WAV- en FLAC-bestandsindelingen. Weergave Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel. (uitwerpen) Laadsleuf voor disc AUX 1 Steek de stereo-miniplug in de AUX-ingangsaansluiting. 2 Druk op SRC/OFF om [AUX] als bron te selecteren. USB-poort OPMERKING Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron (pagina 9). Bedieningen U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 8). Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een AUX-apparaat te bedienen, dient u het apparaat zelf te gebruiken. M.C. (multi-control)-knop SRC (bron)/OFF AUX-ingang (3,5-mm-stereoplug) Actie

1 Plaats een disc met het etiket omhoog in de laadsleuf. Om een disc uit te werpen, dient u eerst de weergave te stoppen en vervolgens op drukken. Druk op 1/ of 2/ Een fragment/song (hoofdstuk) selecteren Druk op

Hou Een bestand in een lijst zoeken 1 Druk op om de lijst weer te geven. 2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start. USB-apparaat 1 Open het deksel van de USB-poort. 2 Sluit het USB-apparaat aan met behulp van een geschikte kabel. Voor u het apparaat loskoppelt, dient u de weergave te stoppen. ingedrukt. Nederlands LET OP

Snel vooruit of achteruit

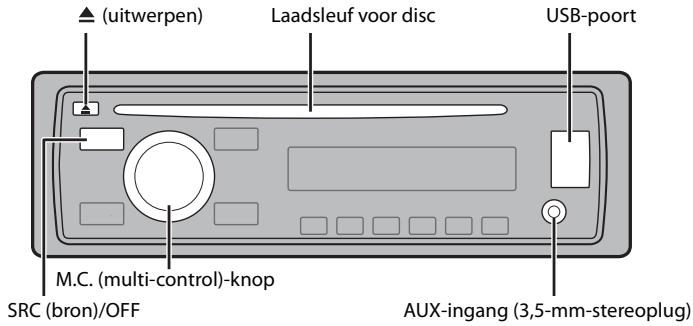

Gebruik een optionele Pioneer USB-kabel (CD-U50E) om het USB-apparaat te verbinden, want elk apparaat dat rechtstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat gevaarlijk kan zijn. Bediening Een map/album selecteren* Een lijst met bestanden in de geselecteerde Druk op de M.C.-knop wanneer een map/ map/categorie weergeven* categorie geselecteerd is. Een song in de geselecteerde map/ categorie weergeven* Hou de M.C.-knop ingedrukt wanneer een map/categorie geselecteerd is. Weergave herhalen Druk op 6/

Weergave pauzeren/hervatten Druk op 4/PAUSE.

Actie Bediening Menu-item Sound retriever Druk op 3/S.Rtrv. [1]: Geschikt voor lage compressiewaarden [2]: Geschikt voor hoge compressiewaarden BSM Terug naar de rootmap (alleen USB)* Hou BAND/ Schakelen tussen gecomprimeerde audio en CD-DA (alleen cd) Druk op BAND/

ingedrukt. Beschrijving Sla de zes sterkste zenders automatisch op onder de cijfertoetsen (1/ tot 6/

REGIONAL [ON], [OFF] Beperk de ontvangst tot de specifieke regionale programma's wanneer AF (alternatieve frequenties zoeken) geselecteerd is. (Alleen beschikbaar wanneer FM-band is geselecteerd.) LOCAL

Instellingen [ON], [OFF] Ontvang actuele verkeersinformatie indien beschikbaar. (Alleen beschikbaar wanneer FMband is geselecteerd.) [ON], [OFF] Laat het toestel opnieuw afstemmen op een andere frequentie van dezelfde zender. (Alleen beschikbaar wanneer FM-band is geselecteerd.) U kunt diverse instellingen aanpassen in het hoofdmenu.

Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai vervolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

• AUDIO-instellingen (pagina 9)
• ILLUMINATION-instellingen (pagina 10) Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

NEWS [ON], [OFF] Onderbreek de momenteel geselecteerde bron met nieuwsberichten. (Alleen beschikbaar wanneer FM-band is geselecteerd.) SEEK [MAN], [PCH] Wijs de knoppen toe om zenders een voor een te zoeken (handmatige afstemming) of selecteer een zender uit de voorgeprogrammeerde kanalen. FUNCTION-instellingen De menu-items zijn afhankelijk van de bron. Menu-item Beschrijving FM SETTING

[TALK], [STANDARD], [MUSIC]

8 Nl Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanneer FM-band is geselecteerd.) S.RTRV USB [1] (geschikt voor lage compressiewaarden), [2] (geschikt voor hoge compressiewaarden), [OFF] Verbeter gecomprimeerde audio en zorg voor een rijk geluid. (Niet beschikbaar wanneer het FLAC-bestand wordt weergegeven.) Menu-item AUDIO-instellingen Menu-item Beschrijving FADER*1 Pas de balans aan tussen de voor- en achterluidspreker. BALANCE Pas de balans aan tussen de linker en rechter luidspreker. EQ SETTING [SUPER BASS], [POWERFUL], Selecteer of pas de equalizercurve aan. [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM1] kan voor elke bron afzonderlijk [CUSTOM2], [FLAT] worden ingesteld. Alle hierna vermelde combinaties worden echter automatisch Selecteer een equalizerband en - ingesteld op dezelfde instelling. niveau voor verdere aanpassing. [CUSTOM2] is een gedeelde instelling die voor Equalizerband: [80HZ], [250HZ], alle bronnen wordt gebruikt.

[800HZ], [2.5KHZ], [8KHZ]

U kunt de equalizer ook omschakelen door Equalizerniveau: [+6] tot [–6] herhaaldelijk op te drukken. LOUDNESS

[OFF], [LOW], [MID], [HI]

[+4] tot [–4] *1 Niet beschikbaar wanneer [SUB.W/SUB.W] is geselecteerd in [SP-P/O MODE] in de INITIALinstellingen (pagina 5). *2 Niet beschikbaar wanneer [REAR/REAR] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 5). *3 Niet beschikbaar wanneer [OFF] is geselecteerd in [SUB.W]. SYSTEM-instellingen U kunt deze menu's ook oproepen wanneer het toestel uitgeschakeld is. Menu-item Compenseer voor een helder geluid bij laag volume. [ENG](Engels), [РУС](Russisch), [TUR](Turks) Alleen frequenties die lager zijn dan de frequenties in het geselecteerde bereik, worden weergegeven door de subwoofer. Stel de klok in (pagina 5). [12H], [24H] Selecteer de tijdnotatie. AUTO PI [ON], [OFF] Zoek naar een andere zender met dezelfde programmering, zelfs als u een voorkeuzezender gebruikt. [ON], [OFF] Stel in op [ON] wanneer een hulpapparaat wordt gebruikt dat verbonden is met het toestel. AUX MUTE MODE (Niet beschikbaar voor DEH-1700UBA) Schakel het geluid automatisch uit of onderdruk het geluid wanneer een signaal wordt ontvangen van een apparatuur met stilschakelfunctie. Nederlands [MUTE], [20dB ATT], [10dB ATT] Selecteer het bass boost-niveau. HPF SETTING Drempelfrequentie: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Hellingsniveau: [–12], [–24] Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven. CLOCK SET Selecteer de subwooferfase. BASS BOOST [0] tot [+6] Beschrijving LANGUAGE

Beschrijving SLA Alleen frequenties boven de drempelfrequentie van het hoog-doorlaatfilter (HPF) worden weergegeven.

Menu-item Beschrijving PW SAVE* [ON], [OFF] Verminder het verbruik van batterijvermogen. Het inschakelen van de bron is de enige handeling die met deze functie mogelijk is.

• [PW SAVE] wordt geannuleerd als de accu losgekoppeld wordt, en moet weer worden ingeschakeld als de accu weer wordt aangesloten. Wanneer [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft. ILLUMINATION-instellingen Menu-item Beschrijving DIM SETTING

[SYNC CLOCK], [MANUAL]

De display-helderheid wijzigen. BRIGHTNESS [1] tot [10] 10 Nl De display-helderheid wijzigen. De beschikbare instelbereiken zijn verschillend afhankelijk van de [DIM SETTING]-instelling. Verbindingen/installatie Verbindingen Belangrijk

• Wanneer dit toestel wordt geïnstalleerd in een wagen zonder ACC (accessoire)positie van de contactschakelaar en als de rode kabel niet wordt verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen. ACC-positie Geen ACC-positie Stroomkabelingang Achteruitgang of subwooferuitgang Antenne-ingang Zekering (10 A) Ingang draadafstandsbediening (niet beschikbaar voor DEH-1700UBA) Een vast bedrade afstandsbedieningsadapter kan worden aangesloten (afzonderlijk verkocht). Stroomkabel Naar stroomkabelingang Afhankelijk van het soort wagen kan de functie van verschillend zijn. In dit geval dient u te verbinden met met . Geel Reserve (of accessoire) Geel Verbinden met de constante 12 V voedingsaansluiting. Rood Accessoire (of reserve) Rood Verbinden met de aansluiting die door de contactschakelaar wordt gestuurd (12 V gelijkstroom). Verbind draden van dezelfde kleur met elkaar. Zwart (chassisaarde) Blauw/wit De penpositie van de ISO-connector is afhankelijk van het wagentype. Verbind wanneer pen 5 een antennestuurtype is. In een ander wagentype mag u nooit verbinden. Blauw/wit Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom). Blauw/wit Verbinden met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Geel/zwart (niet beschikbaar voor DEH1700UBA) Als u uitrusting gebruikt met een stilschakelfunctie, verbind u deze draad met de stilschakeldraad op de uitrusting. Als er geen stilschakelfunctie is, mag de stilschakeldraad niet worden aangesloten. Luidsprekerdraden Wit: links voor Wit/zwart: links voor Grijs: rechts voor Grijs/zwart: rechts voor Groen: links achter of subwoofer Groen/zwart: links achter of subwoofer Violet: rechts achter of subwoofer

• Als dit toestel wordt gebruikt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden. – Wagens met een 12 Volt accu en negatieve aarding. – Luidsprekers van 50 W (uitgangswaarde) en 4 Ω tot 8 Ω (impedantiewaarde).
• Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlijnen op te volgen. – Koppel de negatieve pool van de accu los voor u met de installatie begint. – Zet de bedrading vast met kabelklemmen of kleefband. Wikkel kleefband rond bedrading die in contact komt met metalen delen om de bedrading te beschermen. – Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails. – Plaats alle kabels op een veilige afstand van hete plaatsen, dus niet nabij de uitgang van de verwarming. – Verbind de gele kabel niet met de accu door deze door het gat naar het motorcompartiment te voeren. – Dek alle losgekoppelde kabelconnectors af met isolatietape. – Sluit kabels nooit kort. – Verwijder de isolatie van de voedingskabel van dit toestel niet om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt. – Gebruik een zekering van de voorgeschreven waarde. – Verbind de negatieve luidsprekerkabel nooit rechtstreeks met aarde. – Voeg nooit negatieve kabels van meerdere luidsprekers samen.
• Als het toestel ingeschakeld is, worden stuursignalen via de blauw/witte kabel verstuurd. Verbind deze kabel met de systeemafstandsbediening van een externe eindversterker of met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Als de wagen uitgerust is met een ruitantenne, moet verbinding worden gemaakt met de voedingsaansluiting van de antennebooster.
• Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe eindversterker. Verbind deze kabel ook nooit met de voedingsaansluiting van de automatische antenne. Hierdoor zou de accu leeglopen of zou er een storing optreden.

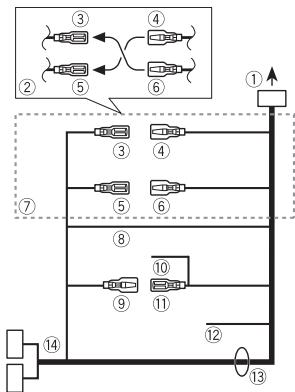

• De zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers) moeten afzonderlijk worden aangesloten. Anders kan er, wanneer ze toevallig loskomen, brand of een storing optreden. Dit toestel

Violet/zwart: rechts achter of subwoofer ISO-connector In sommige wagens is de ISOconnector in twee gesplitst. In dit geval dient u verbinding te maken met beide connectoren. OPMERKINGEN

• Wijzig het beginmenu van dit toestel. Zie [SP-P/O MODE] (pagina 5). De subwooferuitgang van dit toestel is mono.
• Wanneer u een subwoofer van 70 W (2 Ω) gebruikt, dient u de subwoofer te verbinden met de violette en violet/ zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden. Eindversterker (afzonderlijk verkocht) Voer deze verbindingen uit wanneer u de optionele versterker gebruikt. Systeemafstandsbediening Verbinden met blauw/witte kabel. Eindversterker (afzonderlijk verkocht) Verbinden met RCA-kabels (afzonderlijk verkocht) Naar achteruitgang of subwooferuitgang Achterluidspreker of subwoofer Installatie Belangrijk
• Controleer alle verbindingen en systemen voor de definitieve installatie. 12 Nl

• Gebruik geen ongeoorloofde onderdelen, want dit kan tot storingen leiden.
• Raadpleeg uw verdeler als u voor de installatie gaten moet boren of andere wijzigingen aan de wagen moet aanbrengen.
• Installeer het toestel niet op de volgende plaatsen: – waar het de goede werking van de wagen kan storen. – waar passagiers gekwetst kunnen geraken bij bruusk afremmen.
• De halfgeleiderlaser raakt beschadigd als hij te warm wordt. Installeer dit toestel op een veilige afstand van hete plaatsen, zoals de uitgang van de verwarming.
• Optimale prestaties zijn verzekerd wanneer het toestel in een hoek van minder dan 60° wordt geïnstalleerd.
• Tijdens de installatie dient u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorzie daartoe voldoende vrije ruimte achter het achterpaneel en wikkel alle losse kabels op, zodat ze de ventilatieopeningen niet blokkeren. Voorzie voldoende ruimte DIN-voorchassis Het toestel verwijderen

Steek de installatiekoker in het dashboard. Voor installatie in ondiepe ruimtes gebruikt u de meegeleverde installatiekoker. Als er voldoende ruimte is, gebruikt u de installatiekoker die bij de wagen werd geleverd. Zet de installatiekoker vast door de metalen lippen 90° te plooien met een schroevendraaier.

Dashboard Installatiekoker

• Controleer of het toestel degelijk geïnstalleerd is. Een onstabiele installatie kan leiden tot verspringen of andere storingen. DIN-achterchassis

Bepaal de positie waar de gaten in de beugel en de zijkant van het toestel overeenkomen.

Draai aan elke kant twee schroeven vast. 5 cm 5 cm DIN-voor- of -achterchassis Dit toestel kan degelijk worden geïnstalleerd in een voorchassis of achterchassis. Gebruik in de handel verkrijgbare onderdelen voor de installatie. Tappende schroef (5 mm × 8 mm) Montagebeugel Dashboard of console

Verwijder het sierkader. Sierkader Gekeepte lip

• Door het voorpaneel los te maken, kunt u gemakkelijker bij het sierkader komen.
• Wanneer het sierkader wordt teruggezet, moet de kant met de gekeepte lip omlaag wijzen. Steek de meegeleverde uittrekspieën in beide zijden van het toestel tot ze op hun plaats klikken. Trek het toestel uit het dashboard. Aanvullende informatie Problemen verhelpen Het display keert automatisch terug naar het gewone display.
• U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd. – Voer een handeling uit. Het bereik voor weergave herhalen wordt onverwacht gewijzigd.
• Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt. – Selecteer het gewenste bereik voor weergave herhalen opnieuw. Een onderliggende map wordt niet afgespeeld.
• Onderliggende mappen worden niet afgespeeld wanneer [FLD] (map herhalen) is geselecteerd. – Selecteer een ander bereik voor weergave herhalen. Algemeen AMP ERROR
• Dit toestel werkt niet of er is een probleem met de luidsprekeraansluiting.
• Het beveiligingscircuit is geactiveerd. – Controleer de luidsprekeraansluiting. – Draai de contactschakelaar naar OFF en weer naar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum. NO XXXX (bijvoorbeeld NO TITLE)
• Er is geen ingebedde tekstinformatie. – Schakel het display om of speel een ander fragment/bestand af. Cd-speler ERROR-07, 11, 12, 17, 30
• De disc is vuil. – Reinig de disc.
• De disc is bekrast. – Plaats een andere disc. ERROR-07, 10, 11, 12, 15, 17, 30, A0
• Elektrisch of mechanisch probleem. – Zet de contactschakelaar UIT en weer AAN, of schakel naar een andere signaalbron en dan terug naar de cdspeler. ERROR-15
• De geplaatste disc bevat geen gegevens. – Plaats een andere disc. FORMAT READ
• Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. – Wacht tot het bericht verdwijnt en u het geluid hoort. NO AUDIO
• De geplaatste disc bevat geen afspeelbare bestanden. – Plaats een andere disc. SKIPPED
• De geplaatste disc bevat door DRM beveiligde bestanden. – Beveiligde bestanden worden overgeslagen. PROTECT
• Alle bestanden op de geplaatste disc zijn beveiligd met DRM. – Plaats een andere disc. USB-apparaat FORMAT READ
• Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. – Wacht tot het bericht verdwijnt en u het geluid hoort. NO AUDIO
• Er zijn geen songs. – Zet de audiobestanden over naar het USB-apparaat en maak verbinding.
• De inhoud van het USB-apparaat is beveiligd. – Raadpleeg de instructies bij het USBapparaat om de beveiliging uit te schakelen. SKIPPED
• Het aangesloten USB-apparaat bevat bestanden die met DRM zijn beveiligd. – Beveiligde bestanden worden overgeslagen. PROTECT
• Alle bestanden op het aangesloten USB-apparaat zijn beveiligd met DRM. – Gebruik een ander USB-apparaat.
• Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel. – Gebruik een apparaat dat compatibel is met USB. CHECK USB
• Er is kortsluiting opgetreden in de USBstekker of de USB-kabel. – Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd of beschadigd zijn.
• Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde. – Ontkoppel het USB-apparaat en gebruik het niet meer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit alleen compatibele USB-apparaten aan. ERROR-19
• Communicatiefout. – Probeer een van de volgende mogelijkheden en keer dan terug naar de USB-bron.
• Zet de contactschakelaar UIT en weer AAN.
• Ontkoppel het USB-apparaat.
• Schakel over naar een andere signaalbron. Nederlands Het geluid is onderbroken.
• U gebruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt. – Plaats elektrische apparaten die de storing kunnen veroorzaken, verder weg van het toestel. Foutmeldingen ERROR-23
• Het cd-formaat wordt niet ondersteund. – Plaats een andere disc. ERROR-23
• Het USB-apparaat was niet goed geformatteerd.

– Formatteer het USB-apparaat met FAT12, FAT16 of FAT32. STOP

• De huidige lijst bevat geen songs. – Selecteer een lijst die wel songs bevat. Aanwijzingen voor het gebruik Discs en de player
• Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's.

• Bij gebruik van discs met een bedrukbaar labeloppervlak moet u de instructies en waarschuwingen van de discs controleren. Afhankelijk van de disc kan laden of uitwerpen niet mogelijk zijn. Het gebruik van zulke discs kan dit toestel beschadigen.
• Plak geen in de handel verkrijgbare labels of andere materialen op de discs. – De discs kunnen vervormen waardoor ze onafspeelbaar kunnen worden. – De labels kunnen loslaten tijdens het afspelen en de disc blokkeren bij het uitwerpen en het toestel beschadigen. USB-opslagapparaat

• Gebruik discs van 12 cm.
• Gebruik uitsluitend normale, ronde discs.
• De volgende typen discs kunnen niet op dit toestel worden afgespeeld: – DualDiscs – Discs van 8 cm. Als u deze discs met een adapter probeert af te spelen, kan het toestel defect raken. – Discs in een ongewone vorm – Andere discs dan cd's – Beschadigde discs, inclusief schijven die zijn gebarsten, gebogen of waarvan stukjes zijn afgebroken – Cd-r/rw-discs die niet zijn gefinaliseerd
• Schrijf niet op het oppervlak van de discs en gebruik geen chemicaliën.
• Om een cd te reinigen, veegt u de disc af met een zachte doek, waarbij u van buiten naar binnen gaat.
• Condens kan de goede werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige discs met een zachte doek schoon. 14 Nl

• Het maken van verbindingen via een USB-hub wordt niet ondersteund.
• Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USBapparaat niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.
• Afhankelijk van het USB-apparaat kunnen de volgende problemen voorkomen. – De bediening kan verschillend zijn. – Het opslagapparaat wordt niet herkend. – Bestanden worden niet correct afgespeeld. – Het apparaat kan hoorbare interferentie veroorzaken wanneer u naar de radio luistert. Compatibiliteit met gecomprimeerde audio
• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.
• Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebreide mappenstructuur.
• Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd: – Unicode (UTF-8, UTF-16) – Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen LET OP
• Pioneer garandeert geen compatibiliteit met alle USB-opslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens het gebruik van dit product.
• Laat discs en USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen. WMA-bestanden Bestandsextensie Bitsnelheid .wma 48 kbps tot 320 kbps (CBR), 48 kbps tot 384 kbps (VBR) Bemonsteringsfrequentie 32 kHz, 44,1 kHz, 48 kHz Windows Media™ Niet compatibel Audio Professional, Lossless, Voice/DRM Stream/Stream met video MP3-bestanden Bestandsextensie Bitsnelheid .mp3 8 kbps tot 320 kbps (CBR), VBR Bemonsteringsfrequentie 8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit) Compatibele ID3-tag- 1.0, 1.1, 2.2, 2.3, 2.4 versie (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.) M3u-afspeellijst Niet compatibel MP3i (MP3 Niet compatibel interactive), mp3 PRO WAV-bestanden
• WAV-bestandsindelingen kunnen niet worden gebruikt via MTP. Bestandsextensie Kwantisatiebits .wav 8 en 16 (LPCM), 4 (MS ADPCM) Bemonsteringsfrequentie 16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM) FLAC-bestanden
• FLAC-bestandsindelingen kunnen niet worden gebruikt via MTP.
• FLAC-bestanden kunnen afhankelijk van de codeerinrichting mogelijk niet worden weergegeven. Bestandsextensie .flac Bemonsteringsfrequentie 8/11,025/12/16/22,05/ 24/32/44,1/48 kHz Kwantisatiebitsnelheid 16-bits Kanaalmodus 1/2 kanalen Disc
• Ongeacht de tijdsduur tussen de songs op de originele opname wordt bij het afspelen van gecomprimeerde audiodiscs een korte pauze tussen de songs ingelast. Hiërarchie afspeelbare Tot acht niveaus (voor mappen praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken) Afspeelbare mappen Maximaal 99 Afspeelbare Maximaal 999 bestanden Bestandsysteem ISO 9660 Level 1 en 2, Romeo, Joliet Afspelen van Compatibel multisessie-discs Gegevensoverdracht Niet compatibel pakket schrijven Volgorde van audiobestanden Lijst van Russische tekens De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat. Merk op dat verborgen bestanden op een USB-apparaat niet kunnen worden weergegeven. Voorbeeld van een boomstructuur Map Gecomprimeerd audiobestand USB-apparaat
• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USBopslagapparaat met een uitgebreide mappenstructuur. 01 tot 05: Mapnummer tot : Afspeelvolgorde Copyright en handelsmerken WMA Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc. FLAC Copyright © 2000-2009 Josh Coalson Copyright © 2011-2013 Xiph.Org Foundation

Nederlands Hiërarchie afspeelbare Tot acht niveaus (voor mappen praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken) Afspeelbare mappen Maximaal 500 Afspeelbare Maximaal 15 000 bestanden Afspelen van Niet compatibel auteursrechtelijk beschermde bestanden Gepartitioneerd USB- Alleen de eerste apparaat partitie kan worden afgespeeld. D: Display C: Teken Verspreiding en gebruik in bron- en binaire vorm, met of zonder wijziging, is toegestaan mits aan de volgende voorwaarden is voldaan: – Elke verspreiding van broncode moet de hierboven vermelde auteursrechtelijke mededeling omvatten, alsook deze lijst met voorwaarden en de volgende disclaimer. – Verspreidingen in binaire vorm moeten de hierboven vermelde auteursrechtelijke mededeling, alsook deze lijst met voorwaarden en de volgende disclaimer opnemen in de documentatie en/of andere materialen die bij de verspreiding worden geleverd. – De naam van Xiph.org Foundation noch de naam van zijn bijdragers mogen worden gebruikt om producten die van deze software afgeleid zijn, te onderschrijven of te promoten zonder specifieke, voorafgaande en schriftelijke toestemming.

GEMELD. Android™ Android is een handelsmerk van Google Inc. Technische gegevens Algemeen Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar) Aardingsysteem: negatief Maximaal stroomverbruik: 10,0 A Afmetingen (B × H × D): DIN Chassis: 178 mm × 50 mm × 165 mm Voorkant: 188 mm × 58 mm × 17 mm Chassis: 178 mm × 50 mm × 165 mm Voorkant: 170 mm × 46 mm × 17 mm Gewicht: 1 kg Audio Maximaal uitgangsvermogen: 50 W × 4 70 W × 1/2 Ω (voor de subwoofer) Doorlopend uitgangsvermogen: 22 W × 4 (50 Hz tot 15 000 Hz, 5% THD, 4-Ω-belasting, beide kanalen) Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω toegestaan) Preout maximaal uitgangsniveau: 2,0 V Contouren loudness: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: –30 dB) Equalizer (grafische equalizer met 5 banden): Frequentie: 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHz Bereik equalizer: ±12 dB (in stappen van 2 dB) 16 Nl Subwoofer (mono): Frequentie: 50 Hz/63 Hz/80 Hz/ 100 Hz/125 Hz/160 Hz/200 Hz Helling: –12 dB/oct, –24 dB/oct Gain: +6 dB tot –24 dB Fase: Normaal/tegengesteld Cd-speler Systeem: Compact Disc Audio Bruikbare discs: Compact Discs Signaal-ruisverhouding: 94 dB (1 kHz) (IEC-A-netwerk) Aantal kanalen: 2 (stereo) MP3-decoderingsformaat: MPEG-1 & 2 Audio Layer 3 WMA-decoderingsformaat: Versie 7, 7.1, 8, 9, 10, 11, 12 (2-kanaalsaudio) (Windows Media Player) WAV-signaalformaat: Lineaire PCM & MS ADPCM (niet-gecomprimeerd) USB USB-standaardspecificatie: USB 2.0 volledige snelheid Maximaal stroomverbruik: 1 A USB-klasse: MSC (Mass Storage Class) Bestandsysteem: FAT12, FAT16, FAT32 MP3-decoderingsformaat: MPEG-1 & 2 Audio Layer 3 WMA-decoderingsformaat: Versie 7, 7.1, 8, 9, 10, 11, 12 (2-kanaalsaudio) (Windows Media Player) FLAC-decoderingsformaat: v1.3.0 (Free Lossless Audio Codec) WAV-signaalformaat: Lineaire PCM & MS ADPCM (niet-gecomprimeerd) FM-tuner Frequentiebereik: 87,5 MHz tot 108,0 MHz Bruikbare gevoeligheid: 11 dBf (1,0 μV/ 75 Ω, mono, S/R: 30 dB) Signaal-ruisverhouding: 72 dB (IEC-A-netwerk) MW-tuner Frequentiebereik: 531 kHz tot 1 602 kHz Bruikbare gevoeligheid: 25 μV (S/R: 20 dB) Signaal-ruisverhouding: 62 dB (IEC-A-netwerk) LW-tuner Frequentiebereik: 153 kHz tot 281 kHz Bruikbare gevoeligheid: 28 μV (S/R: 20 dB) Signaal-ruisverhouding: 62 dB (IEC-A-netwerk) OPMERKING Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd. Nederlands
