MANUALE UTENTE DEH-1700UB PIONEER

• Impostazioni p. 8
• Impostazioni FUNCTION p. 8
• Impostazioni AUDIO p. 9
• Impostazioni SYSTEM p. 9
• Impostazioni ILLUMINATION p. 10
• Connessioni/Installazione p. 11
• Informazioni aggiuntive Informazioni sul manuale: p. 13

• Nelle seguenti istruzioni, una memoria USB o un lettore audio USB viene denominato “dispositivo USB”. 2 It Prima di iniziare In caso di problemi Nel caso che questa unità non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato PIONEER più vicino. Grazie per avere acquistato questo prodotto PIONEER Per garantire un uso corretto, leggere attentamente questo manuale prima di utilizzare il prodotto. È fondamentale leggere e osservare le indicazioni di AVVERTENZA e ATTENZIONE del manuale. Tenere il manuale in un luogo sicuro e accessibile per future consultazioni. Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo. Italiano Gli utenti privati dei Paesi membri dell’Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l’acquisto è stato eseguito presso un rivenditore di questo tipo). Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento. In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l’ambiente e la salute umana. AVVERTENZA
• Non cercare di installare o effettuare interventi di manutenzione sul prodotto. L’installazione o l’esecuzione di interventi di manutenzione sul prodotto da parte di persone sprovviste delle qualifiche o dell’esperienza richiesta per apparecchi elettronici e accessori automobilistici potrebbe risultare pericolosa ed esporre a rischi di scosse elettriche e di altre situazioni pericolose.
• Non cercare di utilizzare i comandi dell’unità durante la guida. Prima di utilizzare i comandi dell’unità, parcheggiare il veicolo in un luogo sicuro. ATTENZIONE
• Non lasciare che l’unità entri in contatto con umidità e/o liquidi. Possono verificarsi scosse elettriche. Inoltre, in seguito al contatto con i liquidi possono verificarsi danni all’unità, fumo e surriscaldamento.
• Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall’esterno.
• Il CarStereo-Pass Pioneer può essere usato solo in Germania. ATTENZIONE Questo apparecchio è un prodotto al laser di Classe 1 secondo le norme di sicurezza dei prodotti al laser IEC 60825-1:2007.

• Quando l’interlinea blu/bianca dell’unità è collegata al terminale di controllo relè dell’antenna automatica del veicolo, l’antenna del veicolo si estende quando la sorgente dell’unità è attivata. Per ritirare l’antenna, disattivare la sorgente. Operazioni preliminari Indicazione del display Funzionamento di base Indicazione

DEH-1700UB/1700UBG/1700UBA/1700UBB

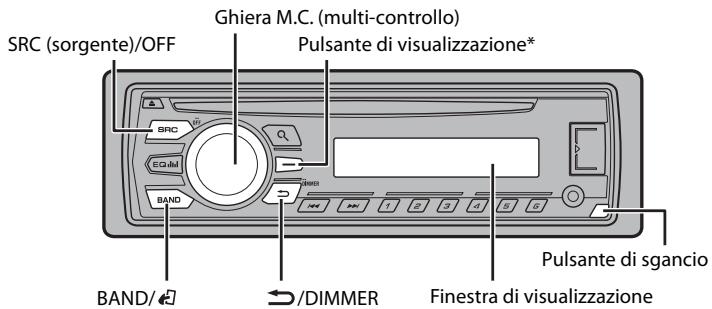

SRC (sorgente)/OFF Descrizione Viene visualizzata quando esiste un livello inferiore del menu o della cartella. Ghiera M.C. (multi-controllo) Pulsante di visualizzazione* Viene visualizzato quando si preme il pulsante

Viene visualizzata quando è impostata la funzione di sintonizzazione automatica locale (pagina 8). Viene visualizzata quando viene ricevuto un programma sul traffico. Viene visualizzata quando vengono ricevuti annunci sul traffico (pagina 8). Viene visualizzata quando è impostata la funzione sound retriever (pagina 8). Viene visualizzata quando è impostata la riproduzione casuale. Viene visualizzata quando è impostata la ripetizione della riproduzione. Pulsante di sgancio BAND/ /DIMMER Finestra di visualizzazione

• Nel manuale, questo pulsante viene denominato DISP. Staccare il frontalino per evitarne il furto. Rimuovere tutti i cavi e i dispositivi collegati al frontalino e spegnere l’unità prima di staccarla. Operazioni frequenti Stacca I pulsanti disponibili variano in base all’unità. Scopo Operazione Accendere l’alimentazione* Premere SRC/OFF per accendere l’alimentazione. Tenere premuto SRC/OFF per spegnere l’alimentazione. Regolare il volume Ruotare la ghiera M.C.. Selezionare una sorgente Premere ripetutamente SRC/OFF. Cambiare la visualizzazione delle informazioni Premere ripetutamente DISP. Tornare alla precedente visualizzazione/ elenco Premere Tornare alla visualizzazione normale dal menu Premere BAND/ 4 It Rimozione del frontalino Attacca Importante /DIMMER.

• Evitare di sottoporre il frontalino a forti urti.
• Mantenere il frontalino lontano da luce diretta del sole e alte temperature.
• Conservare sempre il frontalino staccato in una custodia protettiva o in borsa. Menu di configurazione Quando, dopo l’installazione, si imposta l’interruttore di accensione su ON, sul display viene visualizzato [SET UP :YES].

Premere la ghiera M.C.. Il menu di configurazione scompare dopo 30 secondi di attività. Se si desidera effettuare l’impostazione in seguito, ruotare la ghiera M.C. per selezionare [NO], quindi premere per confermare. Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare. Per passare all’opzione di menu successiva, confermare la selezione.

Ruotare la ghiera M.C. per selezionare [YES], quindi premere per confermare. Impostazioni INITIAL

Tenere premuto SRC/OFF finché l’unità si spegne. Tenere premuto SRC/OFF per visualizzare il menu principale. Ruotare la ghiera M.C. per selezionare [INITIAL], quindi premere per confermare. Ruotare la ghiera M.C. per selezionare un’opzione, quindi premere per confermare. Voce del menu Descrizione NOTA LANGUAGE Selezionare la lingua per visualizzare le informazioni di testo di un file audio compresso. Le opzioni variano in base all’unità. CLOCK SET Impostare l’orologio. FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz. [100], [50]

[QUIT :YES] viene visualizzato quando sono state effettuate tutte le impostazioni. Per tornare alla prima voce del menu di configurazione, ruotare la ghiera M.C. per selezionare [QUIT :NO], quindi premere per confermare. Voce del menu Descrizione FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz. [100], [50]

Selezionare in presenza di un subwoofer passivo collegato direttamente alle interlinee di uscita dell’altoparlante posteriore e di un subwoofer collegato all’uscita RCA. [REAR/REAR] Selezionare in presenza di altoparlanti full-range collegati alle interlinee di uscita dell’altoparlante posteriore e all’uscita RCA. In presenza di un altoparlante full-range collegato alle interlinee di uscita dell’altoparlante posteriore e l’uscita RCA non viene utilizzata, è possibile selezionare [REAR/SUB.W] o [REAR/REAR]. NOTE SYSTEM RESET [YES], [CANCEL] Annullamento della visualizzazione di dimostrazione (DEMO OFF)

Selezionare in presenza di un altoparlante full-range collegato alle interlinee di uscita dell’altoparlante posteriore e di un subwoofer collegato a un’uscita RCA.

Premere la ghiera M.C. per confermare le impostazioni.

• È possibile annullare l’impostazione del menu premendo SRC/OFF.
• Tali impostazioni possono essere effettuate in qualsiasi momento dalle impostazioni SYSTEM (pagina 9) e dalle impostazioni INITIAL (pagina 5). Italiano [ENG](Inglese), [РУС](Russo), [TUR](Turco) Selezionare [YES] per avviare le impostazioni dell’unità. L’unità verrà riavviata automaticamente. Alcune impostazioni possono essere mantenute anche dopo la reimpostazione dell’unità. Premere la ghiera M.C. per visualizzare il menu principale. Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare. Ruotare la ghiera M.C. per selezionare [DEMO OFF], quindi premere per confermare.

Per memorizzare manualmente le stazioni 1 Durante la ricezione della stazione che si desidera memorizzare, tenere premuto Radio Le frequenze del tuner sull’unità sono distribuite per l’utilizzo in Europa occidentale, Asia, Medio oriente, Africa e Oceania. L’utilizzo in altre aree può provocare una scarsa ricezione. La funzione RDS (radio data system) funziona solo nelle aree di trasmissione dei segnali RDS per le stazioni FM. Ricezione delle stazioni preimpostate

TIP I pulsanti possono anche essere utilizzati per selezionare una stazione preimpostata quando [SEEK] è impostato su [PCH] nelle impostazioni FUNCTION (pagina 8).

Ruotare la ghiera M.C. per selezionare [FUNCTION], quindi premere per confermare. Ruotare la ghiera M.C. per selezionare [BSM], quindi premere per confermare. per selezionare una stazione. Tenere premuto , quindi rilasciarlo per cercare una stazione disponibile. La scansione termina quando l’unità riceve una stazione. Per annullare la sintonizzazione, premere

NOTA [SEEK] deve essere impostato su [MAN] nelle impostazioni FUNCTION (pagina 8). 6 It durante la ricezione FM. Ruotare la ghiera M.C. per selezionare un tipo di programma da [NEWS/INFO], [POPULAR], [CLASSICS] o [OTHERS]. Premere la ghiera M.C.. L’unità inizia a cercare una stazione. Una volta trovata, viene visualizzato il relativo nome di servizio del programma.

• Per annullare la ricerca, premere la ghiera M.C..
• Il programma di alcune stazioni può differire da quanto indicato dal PTY trasmesso.
• Se non viene trasmessa alcuna stazione per il tipo di programma che si sta cercando, viene visualizzato [NOT FOUND] per circa due secondi, quindi il tuner torna alla stazione originale. Una volta selezionata la banda, premere la ghiera M.C. per visualizzare il menu principale. Per cercare manualmente una stazione 1 Una volta selezionata la banda, premere

Premere NOTE Best stations memory (BSM) Le sei stazioni più forti vengono memorizzate sui pulsanti numerici (da 1/ ) fino a quando non smette di Utilizzo delle funzioni PTY

per selezionare una banda da [FM1], [FM2], [FM3], [MW] o Premere un pulsante numerico (da 1/ a 6/ L’unità cerca una stazione per informazione PTY (tipo di programma). Premere SRC/OFF per selezionare [RADIO]. Premere BAND/ [LW]. uno dei pulsanti numerici (da 1/ lampeggiare. Elenco PTY Per ulteriori dettagli sull’elenco PTY, visitare il seguente sito: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html AUX 1 Inserire la spina mini stereo nel jack di ingresso AUX. 2 Premere SRC/OFF per selezionare [AUX] come sorgente.

Riproduzione NOTA Se [AUX] è impostato su [OFF] nelle impostazioni SYSTEM, non è possibile selezionare [AUX] come sorgente (pagina 9). Scollegare le cuffie dal dispositivo prima di collegarlo all’unità. (espulsione) Fessura di caricamento del disco Porta USB Operazioni È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 8). Si prega di notare che le seguenti operazioni non funzionano su un dispositivo AUX. Per utilizzare un dispositivo AUX, utilizzare il dispositivo stesso. Operazione Selezionare una cartella/album* Premere 1/ o 2/ Selezionare una traccia/brano (capitolo) Premere

Avanzamento o avvolgimento rapido Tenere premuto Cercare un file da un elenco 1 Premere per visualizzare l’elenco. 2 Ruotare la ghiera M.C. per selezionare il nome file desiderato (cartella) o la categoria, quindi premere per confermare. 3 Ruotare la ghiera M.C. per selezionare il file desiderato, quindi premere per confermare. Viene avviata la riproduzione. Visualizzare un elenco di file nella cartella/ categoria selezionata* Premere la ghiera M.C. quando viene selezionata una cartella/categoria.

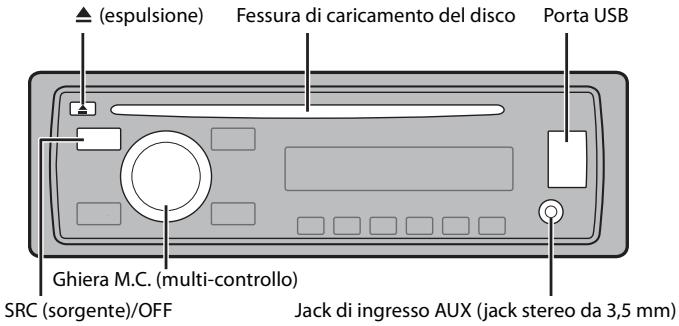

1 Inserire un disco nella fessura di caricamento con l’etichetta rivolta verso l’alto. Per espellere un disco, per prima cosa interrompere la riproduzione, quindi premere

Dispositivo USB 1 Aprire il coperchio della porta USB. 2 Collegare il dispositivo USB utilizzando un cavo idoneo. ATTENZIONE Utilizzare un cavo Pioneer USB opzionale (CD-U50E) per collegare il dispositivo USB in quanto ogni dispositivo collegato direttamente all’unità sporge e può risultare pericoloso. Prima di rimuovere il dispositivo, interrompere la riproduzione.

Riprodurre un brano nella cartella/categoria Tenere premuto la ghiera M.C. quando selezionata* viene selezionata una cartella/categoria. Ripetere la riproduzione Premere 6/

Riproduzione casuale Premere 5/

Sospendere/riprendere la riproduzione Premere 4/PAUSE. Sound retriever Premere 3/S.Rtrv. [1]: efficace per velocità di compressione basse [2]: efficace per velocità di compressione alte Tornare alla cartella principale (solo USB)* Tenere premuto BAND/ Connessione MTP Un dispositivo installato con Android OS 4.0 o versioni successive, può essere collegato all’unità via MTP, utilizzando il cavo in dotazione con il dispositivo. Tuttavia, in base al dispositivo connesso e al numero di file nel dispositivo, i brani/file audio potrebbero non essere riprodotti via MTP. Notare che la connessione MTP non è compatibile con i formati file WAV e FLAC.

Scopo Operazione Passare tra audio compresso e CD-DA (solo CD) Premere BAND/

Voce del menu Cambiare le unità nel dispositivo USB (dispositivi che supportano solo il protocollo di classe dispositivo di archiviazione di massa USB) Premere BAND/

Descrizione REGIONAL [ON], [OFF] Limitare la ricezione ai programmi regionali specifici quando è selezionato AF (ricerca frequenze alternative). Disponibile solo con banda FM selezionata. LOCAL

• Solo file audio compressi FM: [OFF], [LV1], [LV2], [LV3], [LV4] Limitare la stazione di sintonizzazione in base

MW/LW: [OFF], [LV1], [LV2]

alla potenza del segnale.

Impostazioni [ON], [OFF] Ricevere le informazioni correnti sul traffico, se disponibili. Disponibile solo con banda FM selezionata. [ON], [OFF] Consentire all’unità di risintonizzarsi su una frequenza differente fornendo la medesima stazione. Disponibile solo con banda FM selezionata. È possibile regolare diverse impostazioni nel menu principale.

Premere la ghiera M.C. per visualizzare il menu principale. Ruotare la ghiera M.C. per selezionare una delle seguenti categorie, quindi premere per confermare.

• Impostazioni FUNCTION (pagina 8)
• Impostazioni AUDIO (pagina 9)
• Impostazioni SYSTEM (pagina 9)
• Impostazioni ILLUMINATION (pagina 10)

NEWS [ON], [OFF] Interrompere la sorgente attualmente selezionata con nuovi programmi. Disponibile solo con banda FM selezionata. Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare. Impostazioni FUNCTION SEEK [MAN], [PCH] Assegnare i pulsanti per cercare le stazioni una a una (sintonizzazione manuale) o selezionare una stazione dai canali preimpostati. Le voci del menu variano a seconda della sorgente. Voce del menu Descrizione FM SETTING

[TALK], [STANDARD], [MUSIC]

Corrispondenza del livello della qualità audio con le condizioni del segnale di trasmissione del segnale di banda FM. Disponibile solo con banda FM selezionata. BSM Memorizzare automaticamente le sei stazioni più forti sui pulsanti numerici (da 1/ a 6/

8 It S.RTRV USB [1] (efficace per velocità di Potenziare l’audio compresso e ripristinare il compressione basse), [2] (efficace suono completo. Non disponibile durante la per velocità di compressione riproduzione del file FLAC. alte), [OFF] Voce del menu Impostazioni AUDIO Voce del menu Descrizione Frequenza di cutoff: [OFF], Dagli altoparlanti vengono emesse solo le [50HZ], [63HZ], [80HZ], [100HZ], frequenze superiori al cutoff del filtro passa alto [125HZ], [160HZ], [200HZ] (HPF). Livello di pendenza: [–12], [–24] FADER*1 Regolare il bilanciamento dell’altoparlante anteriore e posteriore. BALANCE SLA Da [+4] a [–4] Regolare il bilanciamento dell’altoparlante destro e sinistro. EQ SETTING LOUDNESS Compensare il suono chiaro a basso volume. SUB.W*2

Selezionare la fase del subwoofer. Regolare il volume del livello per ogni sorgente, fatta eccezione per FM. *1 Non disponibile quando [SUB.W/SUB.W] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 5). *2 Non disponibile quando [REAR/REAR] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 5). *3 Non disponibile quando [OFF] è selezionato in [SUB.W]. Impostazioni SYSTEM Italiano [SUPER BASS], [POWERFUL], Selezionare o personalizzare la curva di [NATURAL], [VOCAL], [CUSTOM1], equalizzazione. [CUSTOM2], [FLAT] [CUSTOM1] può essere importato separatamente per ogni sorgente. Tuttavia, Selezionare una banda ognuna delle seguenti combinazioni viene equalizzatore e il livello per impostata automaticamente sulla stessa un’ulteriore personalizzazione. impostazione. Banda equalizzatore: [80HZ], [CUSTOM2] è un’impostazione condivisa [250HZ], [800HZ], [2.5KHZ], utilizzata per tutte le origini. [8KHZ] È anche possibile attivare l’equalizzatore Livello equalizzatore: da [+6] a premendo ripetutamente [–6]

[OFF], [LOW], [MID], [HI]

Descrizione HPF SETTING È anche possibile accedere a questi menu quando l’unità è spenta. Voce del menu Descrizione LANGUAGE [ENG](Inglese), [РУС](Russo), [TUR](Turco) Selezionare la lingua per visualizzare le informazioni di testo di un file audio compresso. CLOCK SET Impostare l’orologio (pagina 5). 12H/24H [12H], [24H] Selezionare la notazione temporale.

Frequenza di cutoff: [50HZ], Il subwoofer emette solo le frequenze inferiori a [63HZ], [80HZ], [100HZ], [125HZ], quelle presenti nell’intervallo selezionato. [160HZ], [200HZ] Livello di output: da [–24] a [+6] Livello di pendenza: [–12], [–24] BASS BOOST Da [0] a [+6] AUTO PI [ON], [OFF] Cercare una stazione differente con la medesima programmazione, anche se si utilizza una stazione preimpostata. [ON], [OFF] Impostare su [ON] quando si utilizza un dispositivo ausiliario connesso all’unità. AUX Selezionare il livello di incremento dei bassi. MUTE MODE (non disponibile per DEH-1700UBA) [MUTE], [20dB ATT], [10dB ATT] Disattivare o attenuare automaticamente l’audio quando dall’apparecchiatura con funzione Mute viene ricevuto un segnale.

Voce del menu Descrizione PW SAVE* [ON], [OFF] Ridurre il consumo della batteria. L’attivazione della sorgente è consentita solo se questa funzione è attiva.

• [PW SAVE] è annullato se la batteria del veicolo è scollegata e dovrà essere riattivato una volta ricollegata la batteria. Quando [PW SAVE] è disattivato, in base ai metodi di connessione, l’unità può continuare a ricavare energia dalla batteria se l’interruttore di accensione del veicolo non dispone di una posizione ACC (accessorio). Impostazioni ILLUMINATION Voce del menu Descrizione DIM SETTING

[SYNC CLOCK], [MANUAL]

Cambiare la luminosità del display. BRIGHTNESS Da [1] a [10] 10 It Cambiare la luminosità del display. La gamma di impostazioni disponibili varia in base a [DIM SETTING]. Connessioni/Installazione Connessioni Importante

• Durante l’installazione dell’unità su un veicolo privo di posizione ACC (accessorio) sull’interruttore di accensione, il mancato collegamento del cavo rosso al terminale che rileva il funzionamento del tasto di accensione può provocare il consumo della batteria. Senza posizione ACC

• Se questa unità venisse, utilizzata in condizioni diverse dalle seguenti, potrebbero verificarsi incendi o malfunzionamenti. – Veicoli con batteria da 12 volt e messa a terra negativa. – Altoparlanti da 50 W (valore di output) e impedenza compresa tra 4 Ω e 8 Ω (valore di impedenza).
• Per evitare cortocircuiti, surriscaldamento e malfunzionamenti, assicurarsi di attenersi alla seguente procedura. – Scollegare il terminale negativo della batteria prima dell’installazione. – Fissare il cablaggio con fascette o nastro adesivo. Avvolgere nastro adesivo intorno cablaggio che entra in contatto con le parti metalliche per proteggere i cavi. – Posizionare tutti i cavi lontano dalle parti in movimento, come ad esempio la leva del cambio e le guide dei sedili. – Posizionare tutti i cavi lontano da luoghi caldi, come ad esempio vicino alle bocchette del riscaldamento. Ingresso cavo di alimentazione Uscita posteriore o uscita subwoofer Ingresso antenna Fusibile (10 A) Ingresso remoto cablato (non disponibile per DEH-1700UBA) È possibile collegare un adattatore per il telecomando cablato (venduto separatamente). Cavo di alimentazione All’ingresso del cavo di alimentazione In base al veicolo, la funzione di può variare. In questo caso, assicurarsi di collegare

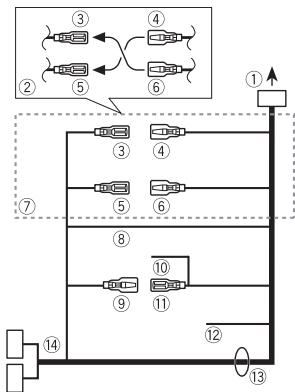

a . Giallo Backup (o accessorio) Giallo Effettuare la connessione a un terminale di alimentazione costante pari a 12 V. Rosso Accessorio (o backup) Rosso Effettuare la connessione a un terminale controllato dall’interruttore di accensione (12 V CC). Collegare tra loro le interlinee del medesimo colore. Nero (messa a terra telaio) Blu/bianco La posizione del pin del connettore ISO varia in base al tipo di veicolo. Collegare quando il Pin 5 è di tipo controllo antenna. In un altro tipo di veicolo, non collegare mai e . Blu/bianco Effettuare il collegamento al terminale di controllo del sistema dell’amplificatore di potenza (max. 300 mA 12 V CC). Blu/bianco Effettuare il collegamento al terminale di controllo relè dell’antenna automatica (max. 300 mA 12 V CC). Giallo/nero (non disponibile per DEH1700UBA) Se si utilizza l’apparecchiatura con funzione Mute, collegare l’interlinea all’interlinea Audio Mute dell’apparecchiatura. In caso contrario, tenere l’interlinea Audio Mute priva di collegamenti. Interlinee altoparlante Bianco: anteriore sinistra Bianco/nero: anteriore sinistra Grigio: anteriore destra Grigio/nero: anteriore destra Verde: posteriore sinistra o subwoofer Verde/nero: posteriore sinistra o subwoofer Viola: posteriore destra o subwoofer

Italiano Posizione ACC – Non collegare il cavo giallo alla batteria facendolo passare attraverso il foro del vano motore. – Coprire tutti i connettori per cavi scollegati con nastro isolante. – Non accorciare i cavi. – Non tagliare mai l’isolamento del cavo di alimentazione dell’unità al fine di condividere la potenza con altri dispositivi. La capacità corrente del cavo è limitata. – Utilizzare un fusibile dal valore prescritto. – Non collegare il cavo negativo dell’altoparlante direttamente alla messa a terra. – Non unire mai i cavi negativi di diversi altoparlanti.

• Quando l’unità è accesa, i segnali di controllo vengono inviati attraverso il cavo blu/bianco. Collegare il cavo al telecomando di sistema di un amplificatore di potenza esterno o al terminale di controllo relè dell’antenna automatica del veicolo (max. 300 mA 12 V CC). Se il veicolo è dotato di un’antenna da vetro, collegarla al terminale di alimentazione del booster.
• Non collegare il cavo blu/bianco al terminale di alimentazione di un amplificatore di potenza esterno. Inoltre, non collegarlo al terminale di alimentazione dell’antenna automatica. Questa operazione può provocare l’esaurimento della batteria o un malfunzionamento.
• Il cavo nero è la messa a terra. I cavi di messa a terra per l’unità e per altre apparecchiature (in particolare prodotti ad alta corrente, come ad esempio amplificatori di potenza) devono essere collegati separatamente. In caso contrario, un distacco accidentale può provocare incendi o malfunzionamenti. L’unità

Viola/nero: posteriore destra o subwoofer Connettore ISO In alcuni veicoli, il connettore ISO può essere diviso in due. In questo caso, assicurarsi di collegare entrambi i connettori. NOTE

• Cambiare il menu iniziale dell’unità. Fare riferimento a [SP-P/O MODE] (pagina 5). L’uscita subwoofer dell’unità è monofonica.
• Quando si utilizza un subwoofer da 70 W (2 Ω), assicurarsi di collegare il subwoofer alle interlinee viola e viola/nero dell’unità. Non collegare nulla alle interlinee verde e verde/nero. Amplificatore di potenza (venduto separatamente) Eseguire questi collegamenti quando si utilizza un amplificatore opzionale. Telecomando di sistema Effettuare la connessione al cavo blu/ bianco. Amplificatore di potenza (venduto separatamente) Effettuare la connessione con cavi RCA (venduti separatamente) All’uscita posteriore o all’uscita subwoofer Altoparlante posteriore o subwoofer Installazione Importante
• Verificare tutti i collegamenti e i sistemi prima dell’installazione finale. 12 It

• Non utilizzare parti non autorizzate, in quanto possono provocare malfunzionamenti.
• Se l’installazione richiede la foratura o altre modifiche del veicolo, consultare il rivenditore.
• Non installare l’unità se: – può interferire con il funzionamento dei veicolo. – può causare lesioni ai passeggeri in caso di arresto improvviso.
• In caso di surriscaldamento, il laser semiconduttore può subire danni. Installare l’unità lontano da luoghi caldi, come ad esempio vicino alle bocchette del riscaldamento.
• È possibile ottenere prestazioni ottimali quando l’unità viene installata con un’angolazione inferiore ai 60°.
• Durante l’installazione, per garantire la corretta dispersione del calore quando si utilizza l’unità, accertarsi di lasciare ampio spazio dietro il pannello posteriore e avvolgere i cavi allentati in modo che non blocchino le aperture. Lasciare ampio spazio

Inserire il riduttore di montaggio nel cruscotto. Per l’installazione in spazi poco profondi, utilizzare il riduttore di montaggio in dotazione. Se lo spazio a disposizione è sufficiente, utilizzare il riduttore di montaggio in dotazione con il veicolo. Fissare il riduttore di montaggio utilizzando un cacciavite per piegare le linguette metalliche (90°) in posizione.

Determinare la posizione corretta in cui i fori della forcella e il lato dell’unità corrispondono.

Serrare le due viti su ogni lato. 5 cm Montaggio DIN anteriore/ posteriore Rimozione dell’unità

Cruscotto Riduttore di montaggio

• Assicurarsi che l’unità sia installata saldamente in posizione. Un’installazione instabile può provocare salti o malfunzionamenti. Montaggio posteriore DIN 5 cm Cruscotto o console Montaggio anteriore DIN È possibile installare correttamente l’unità utilizzando sia l’installazione a montaggio anteriore che a montaggio posteriore. Per l’installazione, utilizzare i componenti disponibili in commercio. Vite filettata (5 mm × 8 mm) Forcella montante

Rimuovere l’anello di rivestimento. Anello di rivestimento Linguetta a tacche

• Il rilascio del pannello anteriore consente un più facile accesso all’anello di rivestimento.
• Quando l’anello di rivestimento viene nuovamente collegato, puntare il lato con la linguetta a tacche rivolta verso il basso. Inserire le chiavi di estrazione in dotazione in entrambi i lati dell’unità finché non scattano in posizione. Estrarre l’unità dal cruscotto. Informazioni aggiuntive Risoluzione dei problemi Il display torna automaticamente alla visualizzazione normale.
• Non è stata effettuata alcuna operazione per circa 30 secondi. – Eseguire un’operazione. Una cartella secondaria non viene riprodotta.
• Non è possibile riprodurre le cartelle secondarie quando è selezionato [FLD] (ripetizione cartella). – Selezionare un altro range di riproduzione ripetuta. Il suono è intermittente.
• Si sta utilizzando un dispositivo, come ad esempio un cellulare, che può provocare interferenze audio. – Allontanare dall’unità i dispositivi elettronici che possono causare interferenze. Messaggi di errore Comuni AMP ERROR
• Unità non funzionante o collegamento altoparlante errato. NO XXXX (NO TITLE, a esempio)
• Non sono presenti informazioni di testo incorporate. – Accendere il display o riprodurre un altro file o traccia. Lettore CD ERROR-07, 11, 12, 17, 30
• Il disco è sporco. – Pulire il disco.
• Il disco è graffiato. – Sostituire il disco. ERROR-07, 10, 11, 12, 15, 17, 30, A0
• Si è verificato un errore elettrico e meccanico. – Posizionare l’interruttore di accensione su OFF e nuovamente su ON, oppure passare a una sorgente differente, quindi tornare la lettore CD. ERROR-15
• Il disco inserito è vuoto. – Sostituire il disco. ERROR-23
• Formato CD non supportato. – Sostituire il disco. FORMAT READ
• Può verificarsi un ritardo tra l’inizio della riproduzione e il momento in cui si inizia a udire il suono. NO AUDIO
• Il disco inserito non contiene file riproducibili. – Sostituire il disco. SKIPPED
• Il dico inserito contiene file protetti da DRM. – I file protetti vengono ignorati. PROTECT
• Tutti i file del disco inserito hanno il DRM incorporato. – Sostituire il disco. Dispositivo USB FORMAT READ
• Può verificarsi un ritardo tra l’inizio della riproduzione e il momento in cui si inizia a udire il suono. – Attendere che il messaggio scompaia e ascoltare l’audio. NO AUDIO
• Non sono presenti brani. – Trasferire i file audio al dispositivo USB ed effettuare la connessione.
• Il dispositivo USB connesso ha la sicurezza abilitata. – Attenersi alle istruzioni del dispositivo USB per disattivare la sicurezza. SKIPPED
• Il dispositivo USB connesso contiene file protetti da DRM. – I file protetti vengono ignorati. PROTECT
• Tutti i file sul dispositivo USB connesso hanno il DRM incorporato. – Sostituire il dispositivo USB.

• Il dispositivo USB connesso non è supportato dall’unità. – Scollegare il dispositivo e sostituirlo con un dispositivo USB compatibile. CHECK USB
• Il connettore USB o il cavo USB ha subito un corto circuito. – Verificare che il connettore USB o il cavo USB non siano impigliati in qualcosa o danneggiati.
• Il dispositivo USB collegato consuma più della quantità di energia massima consentita. – Scollegare il dispositivo USB e non utilizzarlo. Posizionare l’interruttore di accensione su OFF e nuovamente su ACC o ON. Collegare solo dispositivi USB conformi. ERROR-19
• Comunicazione non riuscita. – Effettuare una delle seguenti operazioni, quindi tornare alla sorgente USB.
• Posizionare l’interruttore di accensione su OFF e nuovamente su ON.
• Scollegare il dispositivo USB.
• Passare a una sorgente diversa. Italiano Il range della riproduzione ripetuta cambia in maniera inattesa.
• In base al range di riproduzione ripetuta, il range selezionato può cambiare quando viene selezionata un’altra cartella o traccia o durante l’avanzamento/riavvolgimento rapido. – Selezionare nuovamente il range di riproduzione ripetuta.

• Il circuito protettivo è attivato. – Verificare il collegamento degli altoparlanti. – Posizionare l’interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza. – Attendere che il messaggio scompaia e ascoltare l’audio. ERROR-23
• Il dispositivo USB non è formattato correttamente. – Formattare il dispositivo USB con FAT12, FAT16 o FAT32. STOP
• Nell’elenco corrente non sono presenti brani. – Selezionare un elenco che contenga dei brani.

Linee guida di gestione Dischi e lettori

• Utilizzare solo dischi che riportano uno dei due loghi riportati di seguito. – I dischi possono deformarsi rendendo il disco non riproducibile. – Le etichette possono staccarsi durante la riproduzione e impedire l’espulsione dei dischi, provocando danni all’apparecchiatura. Dispositivo di archiviazione USB
• Utilizzare dischi da 12 cm.
• Utilizzare solo dischi circolari convenzionali.
• Con questa unità non è possibile utilizzare i seguenti tipi di disco: – DualDiscs – Dischi da 8 cm: il tentativo di utilizzare tali dischi con un adattatore può provocare il malfunzionamento dell’unità. – Dischi dalla forma non convenzionale – Dischi diversi da CD – Dischi danneggiati, inclusi dischi rotti, scheggiati o deformati – Dischi CD-R/RW non finalizzati
• Non scrivere o non applicare prodotti chimici sulla superficie dei dischi.
• Per pulire un CD, utilizzare un panno morbido dal centro verso l’esterno.
• La condensa può compromettere temporaneamente le prestazioni del lettore. Lasciare riposare per circa un’ora a una temperatura più calda. Inoltre, pulire tutti i dischi umidi con un panno morbido.
• Quando si utilizzano dischi che possono essere stampati su superfici adesive, controllare le istruzioni e le avvertenze dei dischi. In base al disco, l’inserimento e l’espulsione potrebbe non essere possibile. L’utilizzo di simili dischi può danneggiare l’apparecchiatura.
• Non attaccare sul disco etichette disponibili in commercio o altri materiali. 14 It

• Le connessioni via hub USB non sono supportate.
• Fissare saldamente il dispositivo di archiviazione USB prima di guidare. Non lasciar cadere il dispositivo di archiviazione USB sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell’acceleratore.
• In base al dispositivo di archiviazione USB, potrebbero verificarsi i seguenti problemi. – Le operazioni possono variare. – Il dispositivo di archiviazione potrebbe non essere riconosciuto. – I file potrebbero non essere riprodotti correttamente. – Il dispositivo può causare interferenze audio durante l’ascolto della radio. Compatibilità audio compresso
• Per il nome cartella o per il nome file, è possibile visualizzare solo i primi 32 caratteri (inclusa l’estensione del file).
• L’unità potrebbe non funzionare correttamente in base all’applicazione utilizzata per decodificare i file WMA.
• Potrebbe verificarsi un leggero ritardo all’avvio della riproduzione dei file audio incorporati con i dati immagine o dei file audio memorizzati su un dispositivo USB con numerose gerarchie di cartelle.

• Il testo con caratteri russi da visualizzare sull’unità deve essere codificato con uno dei seguenti gruppi di caratteri: – Unicode (UTF-8, UTF-16) – Un gruppo di caratteri diverso da Unicode utilizzato in un ambiente Windows e impostato su Russo nell’impostazione multilingue ATTENZIONE
• Pioneer non può garantire la compatibilità con tutti i dispositivi di archiviazione di massa USB e non si assume alcuna responsabilità per eventuali perdite di dati su lettori multimediali, smartphone o altri dispositivi durante l’utilizzo del prodotto.
• Non lasciare i dischi o un dispositivo di archiviazione USB in luoghi soggetti a temperature elevate. File WMA Estensione file Velocità di trasmissione Frequenza di campionamento Windows Media™ Audio Professional, Compressione dati senza perdita, Voce/ Streaming DRM/ Streaming con video .wma Da 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR) 32 kHz, 44,1 kHz, 48 kHz Non compatibile Playlist M3u MP3i (MP3 interattivo), mp3 PRO 1.0, 1.1, 2.2, 2.3, 2.4 (la versione tag ID3 2.x ha la priorità sulla versione 1.x.) Non compatibile Non compatibile File WAV
• I formati file WAV non possono essere collegati via MTP. Estensione file Bit di quantizzazione Frequenza di campionamento .wav 8 e 16 (LPCM), 4 (MSADPCM) Da 16 kHz a 48 kHz (LPCM), 22,05 kHz e 44,1 kHz (MS ADPCM) File FLAC
• I formati file FLAC non possono essere collegati via MTP.
• In base al codificatore, i file FLAC potrebbero non essere riproducibili. Estensione file Frequenza di campionamento Bit rate di quantizzazione Modalità canale .flac 8/11,025/12/16/22,05/ 24/32/44,1/48 kHz 16 bit 1/2 ch Disco File MP3 Estensione file Velocità di trasmissione Frequenza di campionamento Versione tag ID3 compatibile .mp3 Da 8 kbps a 320 kbps (CBR), VBR Da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per enfasi)

• Indipendentemente dalla lunghezza della sezione vuota tra i brani della registrazione originale, i dischi con audio compresso vengono riprodotti con una breve pausa tra i brani. Gerarchia cartella riproducibile Cartelle riproducibili File riproducibili Fino a otto livelli (una gerarchia pratica presenta meno di due livelli). Fino a 99 Fino a 999 File system Riproduzione a sessione multipla Trasferimento dati scrittura a pacchetti ISO 9660 livello 1 e 2, Romeo, Joliet Compatibile Esempio di gerarchia Cartella File audio compresso Non compatibile Dispositivo USB
• Potrebbe verificarsi un leggero ritardo all’avvio della riproduzione dei file audio su un dispositivo di archiviazione USB con numerose gerarchie di cartelle. Gerarchia cartella riproducibile Da 01 a 05: numero cartella a : sequenza di riproduzione Grafico caratteri russi È possibile riprodurre solo la prima partizione. Sequenza di file audio Con questa unità, l’utente non può assegnare numeri di cartella e specificare le sequenze di riproduzione. La sequenza di file audio dipende dal dispositivo collegato. Notare che i file nascosti in un dispositivo USB non possono essere riprodotti. D: visualizzazione C: carattere WMA Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi. Questo prodotto include tecnologie di proprietà della Microsoft Corporation e non è utilizzabile senza licenza della Microsoft Licensing, Inc. FLAC Copyright © 2000-2009 Josh Coalson Copyright © 2011-2013 Xiph.Org Foundation La ridistribuzione e l’utilizzo in formato binario e sorgente, con o senza modifiche, sono consentite solo alle seguenti condizioni: – Eventuali ridistribuzioni del codice sorgente devono contenere suddette informazioni relative ai diritti d’autore, questo elenco di condizioni e la seguente rinuncia. – Eventuali ridistribuzioni in formato binario devono riprodurre suddette informazioni relative ai diritti d’autore, questo elenco di condizioni e la seguente rinuncia nella documentazione e/o altro materiale fornito con la distribuzione. – Né il nome Xiph.org Foundation né i nomi di chi ha prestato il suo contributo devono essere utilizzati allo scopo di sostenere o promuovere prodotti derivati dal presente software senza previa specifica autorizzazione scritta.

QUESTO SOFTWARE VIENE FORNITO DAI

INTERRUZIONE DELL’ATTIVITÀ) IN

DANNI. Android™ Android è un marchio di fabbrica di Google Inc. Italiano Cartelle riproducibili File riproducibili Riproduzione di file protetti da copyright Dispositivo USB partizionato Fino a otto livelli (una gerarchia pratica presenta meno di due livelli). Fino a 500 Fino a 15 000 Non compatibile Copyright e marchio Specifiche Generali Alimentazione: 14,4 V CC (da 10,8 V a 15,1 V consentiti) Sistema di messa a terra: tipo negativo Consumo di corrente massimo: 10,0 A Dimensioni (L × A × P): DIN Telaio: 178 mm × 50 mm × 165 mm Testata: 188 mm × 58 mm × 17 mm Telaio: 178 mm × 50 mm × 165 mm Testata: 170 mm × 46 mm × 17 mm Peso: 1 kg Audio Potenza massima: 50 W × 4 70 W × 1/2 Ω (per il subwoofer)

Potenza continua: 22 W × 4 (da 50 Hz a 15 000 Hz, 5 % THD, 4 Ω di carico, entrambi i canali pilotati) Impedenza di carico: 4 Ω (da 4 Ω a 8 Ω consentiti) Livello di output massimo tensione preout: 2,0 V Profilo loudness: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: –30 dB) Equalizzatore (equalizzatore grafico a 5 bande): Frequenza: 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHz Campo di equalizzazione: ±12 dB (passo 2 dB) Subwoofer (mono): Frequenza: 50 Hz/63 Hz/80 Hz/ 100 Hz/125 Hz/160 Hz/200 Hz Pendenza: –12 dB/oct, –24 dB/oct Guadagno: da +6 dB a –24 dB Fase: normale/inversa Formato di decodifica WMA: ver. 7, 7.1, 8, 9, 10, 11, 12 (audio a 2 canali) (Windows Media Player) Formato di decodifica FLAC: v1.3.0 (Free Lossless Audio Codec) Formato segnale WAV: Linear PCM & MS ADPCM (non compresso) Tuner FM Intervallo di frequenza: da 87,5 MHz a 108,0 MHz Sensibilità utilizzabile: 11 dBf (1,0 μV/75 Ω, mono, S/N: 30 dB) Rapporto segnale-rumore: 72 dB (rete IEC-A) Tuner MW Intervallo di frequenza: da 531 kHz a 1 602 kHz Sensibilità utilizzabile: 25 μV (S/N: 20 dB) Rapporto segnale-rumore: 62 dB (rete IEC-A) Lettore CD Tuner LW Sistema: sistema audio compact disc Dischi utilizzabili: compact disc Rapporto segnale-rumore: 94 dB (1 kHz) (rete IEC-A) Numero di canali: 2 (stereo) Formato di decodifica MP3: MPEG-1 e 2 Audio Layer 3 Formato di decodifica WMA: ver. 7, 7.1, 8, 9, 10, 11, 12 (audio a 2 canali) (Windows Media Player) Formato segnale WAV: Linear PCM & MS ADPCM (non compresso) Intervallo di frequenza: da 153 kHz a 281 kHz Sensibilità utilizzabile: 28 μV (S/N: 20 dB) Rapporto segnale-rumore: 62 dB (rete IEC-A) USB Specifica standard USB: USB 2.0 full speed Alimentazione massima: 1 A Classe USB: MSC (Mass Storage Class) File system: FAT12, FAT16, FAT32 Formato di decodifica MP3: MPEG-1 e 2 Audio Layer 3 16 It NOTA Caratteristiche tecniche e design sono soggetti a eventuali modifiche senza preavviso. Italiano
