Тип товара	Коляска
Бренд	Emmaljunga
Модель	Viking
Категория	Коляска
Размеры (в разложенном виде)	Прибл. 90 x 60 x 100 см
Размеры (в сложенном виде)	Прибл. 70 x 50 x 30 см
Вес	12,5 кг
Рекомендуемый возраст	От рождения до прибл. 4 лет
Максимальный вес ребенка	22 кг
Высота ручки	Регулируемая, 80–110 см
Наклон сиденья	Несколько положений, включая горизонтальное
Тип ремней безопасности	Регулируемый 5-точечный ремень безопасности
Тормозная система	Ножной тормоз на задних колесах
Конфигурация колес	4 колеса, передние поворотные/фиксируемые
Сертификация безопасности	EN 1888
Уход	Протирать влажной тканью; избегать абразивов
Наличие запасных частей	От Emmaljunga или авторизованных дилеров
Материал рамы	Алюминий
Материал ткани	Полиэстер
Грузоподъемность корзины	5 кг

Часто задаваемые вопросы - Viking Emmaljunga

Как собрать коляску Emmaljunga Viking?

Обратитесь к прилагаемой инструкции для пошаговых указаний. Обычно вы крепите колеса, ручку и блок сиденья. Используйте механизмы быстрого снятия для сборки без инструментов.

Какова максимальная грузоподъемность сиденья?

Сиденье выдерживает ребенка до 22 кг. Корзина выдерживает до 5 кг. Перегрузка может повлиять на устойчивость.

Можно ли использовать коляску с рождения?

Да, сиденье откидывается в горизонтальное положение, подходящее для новорожденных. Для дополнительного комфорта используйте аксессуар люлька или колыбель, если он доступен.

Как чистить ткань?

Снимите тканевые чехлы, если они съемные. Стирайте с мягким мылом и холодной водой. Не стирайте в машине и не используйте отбеливатель. Только сушка на воздухе. Раму можно протирать влажной тканью.

Доступны ли запасные части?

Да, запасные части, такие как колеса, ремни и козырек, можно заказать у Emmaljunga или авторизованных дилеров. Проверьте руководство для номеров деталей.

Совместима ли Viking с автокреслами?

С помощью соответствующего адаптера Viking можно использовать как дорожную систему. Проконсультируйтесь с Emmaljunga о совместимых моделях автокресел. Адаптеры продаются отдельно.

Как сложить коляску?

Сначала снимите блок сиденья, если необходимо. Потяните вверх рычаги складывания на ручке и толкните вперед. Коляска складывается компактно для хранения. Убедитесь, что блокировочный механизм зафиксировался.

Какой тип тормоза у коляски?

Она имеет ножной стояночный тормоз на задних колесах. Нажмите на педаль, чтобы заблокировать оба колеса. Отпустите, подняв педаль.

Как отрегулировать наклон сиденья?

Используйте ремень или рычаг наклона на задней части сиденья. Отрегулируйте до нескольких положений, включая полностью горизонтальное. Убедитесь, что ребенок надежно закреплен ремнями.

Каков гарантийный срок?

Emmaljunga предоставляет 2-летнюю гарантию на производственные дефекты. Зарегистрируйте свой продукт на их веб-сайте для активации. Условия гарантии могут различаться в зависимости от региона.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Viking Emmaljunga

- Руководство пользователя • Návod k obsluze

Viking

ТРУКЦИЕЙ ПЕРЕД ЭКСПЛУАТАЦИЕЙ, ЧТОБЫ ПРАВИЛЬНО ПОЛЬЗОВАТЬСЯ КОЛЯСКОЙ.

Данное изделие отвечает требованиям DIN EN 1888:2012,EN 1466:2008,EN 1466:2004+A1:2007

Данное изделие рассчитано на одного (1) ребенка в возрасте от 6 месяцев до 3-х лет с весом не более 15 кг.

ПРЕДУПРЕЖДЕНИЕ! Прогулочный блок не рассчитан на детей младше 6 месяцев. Не пользуйтесь прогулочным блоком, если ребенок еще не научился сидеть самостоятельно.

ПРЕДУПРЕЖДЕНИЕ! Ни в коем случае не пользуйтесь коляской. если Вы катаетесь на роликовых коньках. Внешная длина / ширина

колыбельки Viking составляет 795 мм / 360 мм

ПРЕДУПРЕЖДЕНИЕ! Люлька-переноска рассчитана на транспортировку только одного (1) ребенка в возрасте от 0 до 6 месяцев.

Данное изделие пригодно для детей, которые еще не могут самостоятельно сидеть, переворачиваться со спины на живот и опираться на руки.

Максимальный вес ребенка: 9 кг.

ПРЕДУПРЕЖДЕНИЕ! Ни в коем случае не ставьте люльку-переноску на стойку или подставку.

ПРЕДУПРЕЖДЕНИЕ! Перед эксплуатацией Вы можете ознакомиться с последней версией руководства на сайте www.emmaliunga.

co.uk.

EZITÉ! USCHOVEJTE PRO BUDOUCÍ POTŘEBU. ZA ÚČELEM SPRÁVNÉHO POUŽIVÁNÍ TOHOTO VÝROBKU SI PEČLIVĚ

TETE TENTO NÁVOD. Tento výrobek splňuje normy DIN EN 1888:2012, EN 1466:2008, EN 1466:2004+A1:2007.

Содержание упаковки 228

Оригинальные комплектующие Emmaljunga ..... 228

Важная информация по технике безопасности ... 229-234

Сборка и эксплуатация шасси 235-237

Сборка и эксплуатация сидения 238-242

Сборка и эксплуатация люльки 243-245

Уход и обслуживание 246-247

Документация по эксплуатации.... 248

Комплектация (перечень)...... 249

Протокол обслуживания.... 250

Содержимое упаковки::

Шасси Viking

1 шт. складное шасси с креплением
2 шт. колесо 250 мм
2 шт. поворотные (плавающие) колеса
1 шт. инструкция по эксплуатации

Прогулочный блок Viking

1 шт. сиденье, в том числе 5-точечный ремень
1 шт. набивка для плечевых ремней
1 шт. капюшон
1 шт. тканевая накидка на прогулочный блок
1 шт. чехол на бампер

Люлька-переноска Viking

1 шт. люлька
1 шт. ткань капюшона
1 шт. накидка на ножки
1 шт. матрас

Оригинальные комплектующие Emmaljunga

Для обеспечения максимальной безопасности и комфорта рекомендуем использовать оригинальные комплектующие Emmaljunga. Информацию о сочетаемости комплектующих можно найти в нашей брошюре или получить у любого авторизованного дистрибьютера.

Информация по мерам безопасности

Внимательно ознакомьтесь с данной инструкцией перед эксплуатацией – сохраните руководство для дальнейшего обращения за справками. Несоблюдение инструкций может повлечь за собой травму ребенка.

Примечание. Данное руководство по эксплуатации содержит информацию о шасси, прогулочном блоке и люльке-переноске, поэтому при покупке дополнительных комплектующих (сиденья и/или люльки) в будущем необходимо прочесть данное руководство.

ПРЕДУПРЕЖДЕНИЕ. Не оставляйте ребенка без присмотра.

ПРЕДУПРЕЖДЕНИЕ. Перед пользованием убедитесь, что все замки-предохранители надежно закрыты.

ПРЕДУПРЕЖДЕНИЕ. Не складывайте и не раскладывайте коляску, если поблизости находится ребенок, чтобы избежать травм.

ПРЕДУПРЕЖДЕНИЕ. Не позволяйте ребенку/детям играть с изделием.

ПРЕДУПРЕЖДЕНИЕ. Как только ребенок научится самостоятельно сидеть, обязательно пристегивайте его ремнем безопасности.

ПРЕДУПРЕЖДЕНИЕ Прогулочный блок не рассчитан на детей младше 6 месяцев. ПРЕДУПРЕЖДЕНИЕ. Всегда используйте ремни безопасности.

ПРЕДУПРЕЖДЕНИЕ. Перед эксплуатацией убедитесь, что все крепления колыбельки, прогулочного блока или автокресла правильно зафиксированы.

ПРЕДУПРЕЖДЕНИЕ Ни в коем случае не пользуйтесь коляской, если Вы катаетесь на роликовых коньках.

Предупреждения в соответствии с требованиями EN1888:2012

ПРЕДУПРЕЖДЕНИЕ Вы отвечаете за безопасность Вашего ребенка. Всегда пристегивайте ребенка/детей ремнем безопасности и не оставляйте его/их без присмотра. Во время регулировки частей продукта убедитесь, что любые подвижные части находятся

Информация по мерам безопасности

вне досягаемости ребенка. Изделие необходимо регулярно осматривать и производить уход за ней. Перегруз, неправильно разложенное шасси или применение не одобренного изготовителем аксессуара может повлечь за собой травму ребенка/детей и/или повреждение конструкции. Изучите Руководство по эксплуатации и уходу.

Текст по требованиям безопасности в соответствии с BS 7409:1996

ПРЕДУПРЕЖДЕНИЕ Следуйте инструкциям изготовителя. ПРЕДУПРЕЖДЕНИЕ При парковке обязательно ставьте коляску на все тормоза. ПРЕДУПРЕЖДЕНИЕ Не оставляйте детей без надзора. ПРЕДУПРЕЖДЕНИЕ Не перевозите больше детей или вещей, чем предусмотрено изготовителем. ПРЕДУПРЕЖДЕНИЕ Убедитесь, что во время регулировки частей любые подвижные части находятся вне досягаемости ребенка и не могут привести к его травме.

Обязательные предупреждения, Австралия

Чтобы избежать травм или случаев со смертельным исходом: ПРЕДУПРЕЖДЕНИЕ При парковке обязательно ставьте коляску на все тормоза. ПРЕДУПРЕЖДЕНИЕ Не оставляйте детей без надзора. ПРЕДУПРЕЖДЕНИЕ Ребенок всегда должен быть пристегнут ремнями безопасности. ПРЕДУПРЕЖДЕНИЕ Не перевозите больше детей или вещей, чем предусмотрено изготовителем. ПРЕДУПРЕЖДЕНИЕ Убедитесь, что во время регулировки частей любые подвижные части находятся вне досягаемости ребенка и не могут привести к его травме. ПРЕДУПРЕЖДЕНИЕ Не используйте колыбельку,

Информация по мерам безопасности

ПРЕДУПРЕЖДЕНИЕ	когда ребенок научиться самостоятельно садиться.Не пользуйтесь изделием и не оставляйте его вблизи открытого огня или других источников тепла, например, нагревательных элементов.
ПРЕДУПРЕЖДЕНИЕ	Всегда стойте впереди, если везете ребенка на эскалаторе.

Текст по требованиям безопасности в соответствии с AS/NZS 2088:2009

ПРЕДУПРЕЖДЕНИЕ	Изделие пригодно только для детей, которые еще не могут самостоятельно сидеть.
ПРЕДУПРЕЖДЕНИЕ	Не позволяйте другим детям играть без надзора поблизости люльки-переноски.
ПРЕДУПРЕЖДЕНИЕ	Не используйте изделие, если какая-либо его часть сломана,повреждена или отсутствует.

ПРЕДУПРЕЖДЕНИЕ

Используйте только запасные части одобранные производителем.

ПРЕДУПРЕЖДЕНИЕ	Не ставьте колыбельку поблизости открытого огня или других источников тепла, например, электронагревательных элементов, газовых плит и т.п.
ПРЕДУПРЕЖДЕНИЕ	Регулярно осматривайте ручки и днище люльки-переноски на предмет возможных повреждений или износа.

ПРЕДУПРЕЖДЕНИЕ	Ни в коем случае не пользуйтесь люлькой-переноской, поставив ее на стойку или подставку.
ПРЕДУПРЕЖДЕНИЕ	Не оставляйте ребенка без надзора.

ПРЕДУПРЕЖДЕНИЕ

Ставьте люльку-переноску только на твердую, ровную и сухую горизонтальную поверхность.

Текст по требованиям безопасности в соответствии с EN 1466:2004+A1:2007, «Люлька»

ПРЕДУПРЕЖДЕНИЕ

Используйте только запасные части, одобренные производителем изделия.

Информация по мерам безопасности

ПРЕДУПРЕЖДЕНИЕ	Оставлять ребенка без надзора может быть опасно.
ПРЕДУПРЕЖДЕНИЕ	Не вешайте ничего на ручку коляски, так как это ухудшает ее устойчивость.
ПРЕДУПРЕЖДЕНИЕ	Всегда пользуйтесь паховым ремнем вместе с поясным.
ПРЕДУПРЕЖДЕНИЕ	Никогда не ставьте коляску с передними вращающимся колесами позади себя. Коляска может повернуться сама, что может привести к рискованным последствиям.
ПРЕДУПРЕЖДЕНИЕ	Данное изделие спроектировано и изготовлено в соответствии со стандартными требованиями EN1888/EN1466. Недопустимо применение изделия в качестве медицинско-технического вспомогательного средства или реабилитационного оборудования. Если вашему ребенку необходимы специальные средства передвижения по медицинским показаниям, посоветуйтесь с лечащим врачом.
ПРЕДУПРЕЖДЕНИЕ	Не вносите изменений в конструкцию изделия, так как это может поставить под угрозу безопасность вашего ребенка. Изготовитель НЕ несет ответственности в случае изменения конструкции изделия
ПРЕДУПРЕЖДЕНИЕ	Не используйте изделие при сильном ветре или в грозу.
ПРЕДУПРЕЖДЕНИЕ	Будьте внимательны: на станциях железной дороги или метрополитена могут возникать значительные изменения давления воздуха (порывы ветра). Находясь рядом с путями всегда держите ручку коляски обеими руками, поскольку тормоза недостаточно, чтобы надежно удерживать коляску на месте.
ПРЕДУПРЕЖДЕНИЕ	Не переходите ж/д пути с

Информация по мерам безопасности

ПРЕДУПРЕЖДЕНИЕ

ребенком в спальном или прогулочном блоке. Колеса могут застрять на рельсах. При проезде с коляской в общественном транспорте (автобусе, метрополитене, поезде и т.д.) недостаточно поставить коляску на тормоза. Коляска может подвергнуться нагрузкам (при резком торможении транспортного средства, кругом повороте, подбрасывании на ухабах, ускорении и т.п.), для которых она не сертифицирована по результатам испытаний в соответствии с требованиями действующего стандарта для детских колясок EN1888. Строго следуйте требованиям и инструкциям по безопасности в отношении надежного закрепления детских колясок в транспорте, которые должны быть выработаны и доведены до сведения пассажиров представителем услуг общественного транспорта. Беречь от открытого огня

ПРЕДУПРЕЖДЕНИЕ

• Безопасность вашего ребенка – ваша ответственность.
• Данное изделие рассчитано на одного (1) ребенка с момента рождения и до достижения им веса максимум 15 кг. Используйте коляску только для того количества детей, на которое она рассчитана.
  • Прогулочный блок рассчитан на транспортировку одного (1) ребенка в возрасте от шести месяцев до достижения им веса максимум 15 кг.
• Люлька-переноска рассчитана на транспортировку только одного (1) ребенка в возрасте от 0 до 6 месяцев. Изделие пригодно для детей, которые еще не могут самостоятельно садиться, переворачиваться со спины на живот и приподниматься на руках. Максимальный вес ребенка: 9 кг.
• Шасси Viking может использоваться только с люлькой-переноской Viking или прогулочным блоком Viking.
• Следуйте инструкциям по обслуживанию и уходу.
• Меры и инструкции по безопасности, приводимые в настоящем Руководстве, не могут охватить все возможные случаи и учесть непредвиденные ситуации. Понятно, что здравый смысл, обычная осторожность и заботливая предусмотрительность — это факторы, которые невозможно встроить в изделие. Их обеспечивает тот, кто отвечает и пользует этот продукт.
  • Важно следовать всем вышеизложенным инструкциям
• Максимальный допустимый вес ребенка, едущего на подножке для езды стоя—20 кг
• Применяйте за один раз только один аксессуар, например, подножку для езды стоя, дополнительное сиденье для старшего ребенка или переходник для автокресла.
• Не кладите ничего на капюшон. Карман в капюшоне рассчитан на легкие предметы

Информация по мерам безопасности

весом до250 г, не перегружайте его.

- Если Вам что-то недостаточно ясно и нужны дополнительные разъяснения, авторизованный оператор розничной торговли продукцией Emmaljunga всегда к Вашим услугам.

- Коляска предназначена только для перевозки детей. Не используйте коляску в качестве детской кроватки.

- Не оставляйте коляску с ребенком, не поставив ее на тормоз.

- Она обязательно должна быть на тормозе, когда Вы вынимаете ребенка из коляски/кладете его в нее.

- Никогда не паркуйте коляску на горке или на склоне.

- Не вставайте и не садитесь на подножку. Подножку разрешается использовать только в качестве опоры для ножек одного (1) ребенка. Любое другое использование может привести к серьезным травмам. Максимальная нагрузка 3 кг.

- Ни в коем случае не пользуйтесь коляской, если какая-либо ее часть имеет дефект или повреждена.

• Перед тем, как пользоваться коляской, убедитесь, что все кнопки и молнии целы и застегнуты/закрыты.

• Всегда вынимайте ребенка из коляски перед тем, как будете ее складывать.

- Не вкладывайте в переноску/спальный блок дополнительный матрац. Используйте только оригинальный матрац Emmaljunga, соответствующий изделию, или матрац Emmaljunga Exclusive (аксессуар).

• Перегруз, неправильно разложенное шасси или применение не одобренного изготовителем аксессуара может повлечь за собой травму ребенка/ детей и/или повреждение изделия.

- При использовании переноски-аксессуара всегда пристегивайте ее к полукольцам коляски. Убедитесь также, что переносные ручки колыбельки/переноски надежно прикреплены. Переносные ручки Babylift всегда должны быть уложены вовнутрь капора изделия.

- Любая нагрузка на ручку и/или спинку и/или борта ухудшает устойчивость изделия. Не используйте не одобренные изготовителем аксессуары.

- Корзина для покупок рассчитана на 5 кг. Не перегружайте ее. Укладывайте более тяжелые предметы в центр. Иначе страдает ее устойчивость.

- Используйте только оригинальные запасные части, поставленные производителем Emmaljunga.

• Убедитесь, что предметы, положенные в корзину, не могут попасть между спицами колес.

- Прогулочный блок и люльку ни в коем случае нельзя использовать в качестве детского автокресла.

• Внешная длина / ширина колыбельки City Korg составляет 795 мм / 360 мм

- Для идентифицикации изделия служит этикетка с названием модели и серийным номером, наклеенная на шасси/люльку-переноску.

• Ставя переноску в спальную люльку, следите, чтобы переносные ручки ни в коем случае не свешивались наружу из люльки.

- Детское автомобильное кресло не может служить в качестве колыбельки или кроватки. Если ребенку пора спать, его необходимо переложить в кроватку.

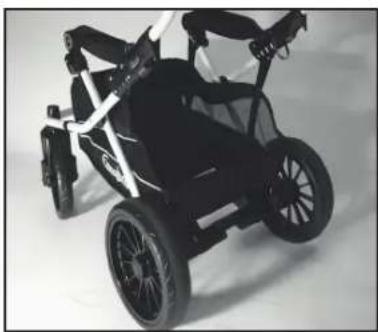

Сборка и эксплуатация шасси

1

2

3

4

- При сборке коляски убедиться в отсутствии детей вблизи движущихся частей, в противном случае они могут получить травму.

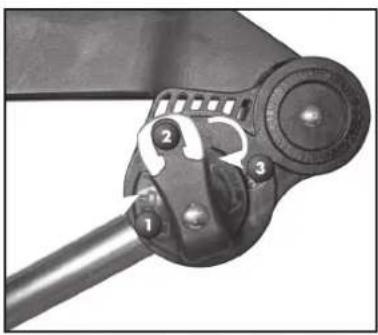

Раскладывание шасси

- Включить тормоз коляски. Для раскладывания шасси потянуть ручку вверх, удерживая нижнюю часть шасси на месте.

ПРЕДУПРЕЖДЕНИЕ

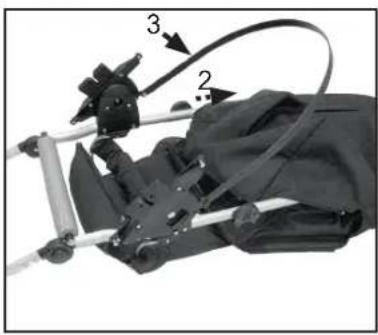

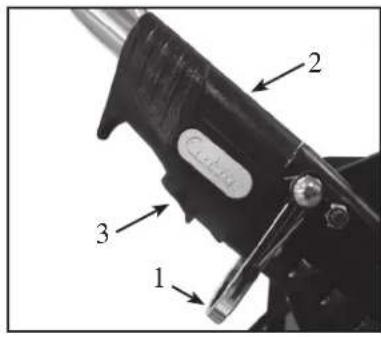

• Всегда следить за тем, чтобы главный фиксатор (2) и кнопка (3) с обеих сторон были зафиксированы в закрытом положении.
• Предохранительная скоба (1) (вспомогательное фиксирующее устройство) должна быть активирована для предотвращения случайного сложения шасси, если фиксаторы шасси не были зафиксированы в замкнутом положении. • Перед эксплуатацией коляски убедиться, что оба фиксатора шасси находятся в защелкнутом положении.

Крепление колес

• Снять пластиковую защиту с осей. Сохранить ее для последующего использования.
• Отпустить тормоз путем легкого отжатия ногой тормозной тяги вверх.

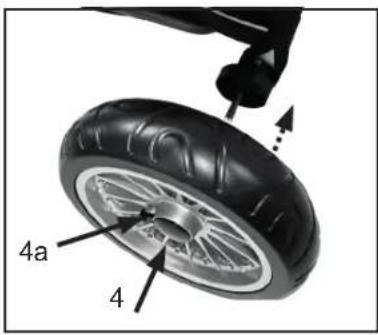

• Нажать кнопку разблокировки колпака ступицы (4 или 4а), установить колесо на ось до упора. Отпустить кнопку и потянуть колесо на себя, пока не раздастся отчетливый щелчок. Повторить эту процедуру для обоих задних колес. Убедиться, что колеса надежно закреплены и не снимаются с оси.

ВАЖНО!

• Колеса смазаны, и смазка может оставлять следы на ткани. Для защиты полов в помещении от колёс использовать специальную защиту.
• Опасность удушения. Запрещается давать ребенку играть или производить те или иные действия с пластиковыми чехлами.

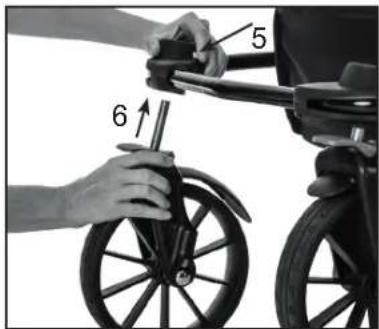

Закрепление передних колес на шасси.

(Только к шасси со снимательными колесами.)

• Зажмите кнопку (5) и вденьте переднее колесо в отверстие (6).
• Важно. Перед использованием удостоверьтесь, что передние колеса правильно закреплены на шасси.

- Прикрепите корзину для покупок согласно инструкции.

Включение стояночного тормоза

• Включить стояночный тормоз путем нажатия ногой педали тормоза (7) до упора вниз.
• Отпустить стояночный тормоз, подняв педаль вверх при помощи ноги.

ПРЕДУПРЕЖДЕНИЕ

• Запрещается оставлять транспортное средство без предварительного включения стояночного тормоза.
• При посадке ребенка в коляску или извлечении его из нее всегда включать тормозное устройство.
• Не следует устанавливать коляску на стоянку на подъеме или спуске.
• Убедиться, что зубцы надежно прижаты к обоим задним колесам.
• После установки коляски на стоянку убедиться, что палец подвижного рычага вошел в контакт с зубцами.

Сборка и эксплуатация шасси

6

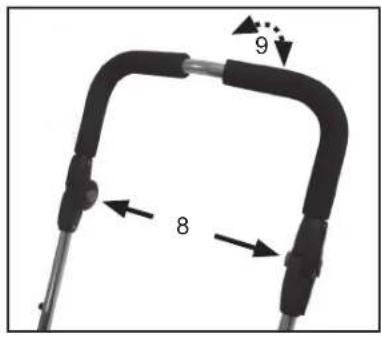

Регулировка высоты ручки

- Отрегулировать высоту с помощью серых кнопок с внутренней части ручки (8). Удерживать кнопки нажатыми до установки ручки в необходимое положение (9).

7

Система регулировки комфортного положения Emmaljunga

- Чтобы обеспечить максимальный комфорт ребенку, коляску / сиденье можно установить с различным наклоном.

Регулировка наклона коляски

• Регулируя наклон шасси, можно выбирать различные углы наклона коляски / сиденья.

• Существует три различных положения наклона.

• Малый

• Средний
• Большой

ПРЕДУПРЕЖДЕНИЕ

- Перед регулировкой наклона необходимо вынуть из коляски ребенка.

8

• Наклон следует регулировать, когда шасси сложено, чтобы избежать нежелательного износа механизма.

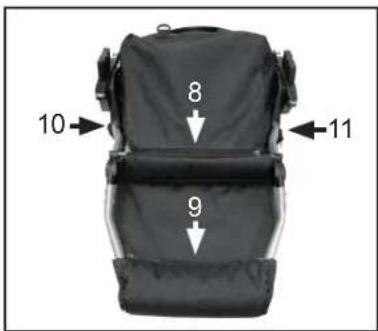

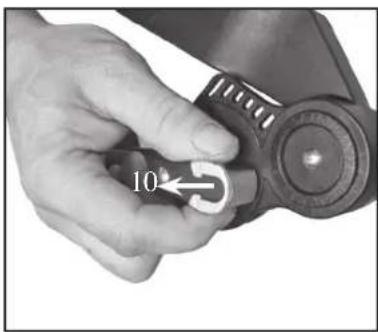

• Наклон регулируется путем оттягивания серой защелки (10) наружу и поворота ручки так, чтобы серая кнопка зафиксировалась в нужном положении: 1, 2 или 3. Повторить процедуру с другой стороны шасси. Убедиться, что ручки находятся в одном положении с обеих сторон шасси.

ПРЕДУПРЕЖДЕНИЕ

- Наклон должен быть одинаковым с обеих сторон сторон шасси во избежание перекоса и возможного повреждения шасси.

Переднее колесо можно заблокировать или повернуть на 360 градусов.

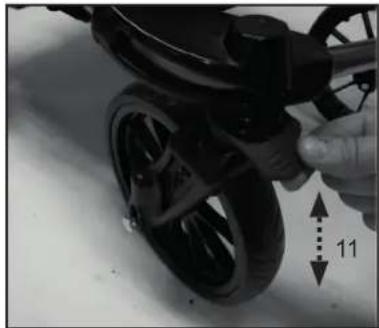

• Колеса блокируются при нажатии вниз на стопорное кольцо (11), когда колесо направлено строго вперед.
• Колеса свободно вращаются на 360 градусов при поднятии стопорного кольца вверх.

9

Снятие передних колес с шасси.

(Только к шасси со снимательными колесами.)

• Зажмите кнопку (12) и выньте переднее колесо (13).

10

Сборка и эксплуатация шасси

11

12

Следить за тем, чтобы ребенок находится вдали от движущихся частей при регулировке коляски, в противном случае возможно получение травмы.

ПРЕДУПРЕЖДЕНИЕ

- Для избежения излишней критической нагрузки фиксаторов брызговиков, во время складования коляски настройте систему EAST в верхнее расположение.

Сложение шасси

- Перед сложением опустить спинку / сиденье в самое нижнее положение, нажав рычаг спинки и опустив сиденье вниз в самое нижнее положение.

ВАЖНО!

• Перед сложением коляски спинка / сиденье всегда должны находиться в самом нижнем положении (полностью опущены). Внимание! При сложении коляски использовать только нижнее полулежачее положение.
• Убедиться, что передние колеса находятся в положении свободного вращения, потянув стопорное кольцо вверх.

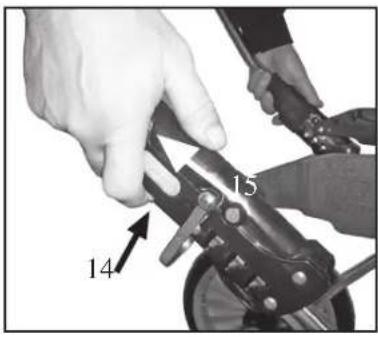

• Сложить шасси, одновременно нажав перед этим кнопки (14), и потянуть вверх главные фиксаторы (15) с каждой из сторон.

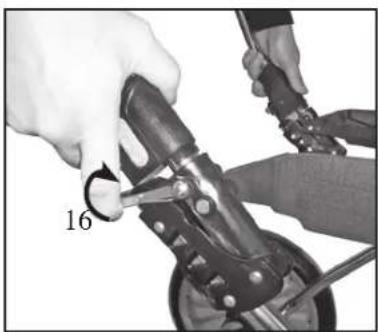

• Поднять вторичное фиксирующее устройство (16) и сложить ручку вперед.
• Если необходимо больше места, можно снять колеса, нажав механизм освобождения колпака ступицы и сняв колеса с оси.
• Стереть с осей грязь или смазку перед повторной установкой колес.

ПРЕДУПРЕЖДЕНИЕ

- Никогда не ставьте коляску с передними вращающимся колесами позади себя. Коляска может повернуться сама, что может привести к рискованным последствиям.

Зажим для перевозки коляски

Специальный зажим для перевозки коляски находится на шасси.

- Сложить шасси и защёлкнуть зажим на раме шасси, так чтобы его зафиксировать

Сборка и эксплуатация сидения

1

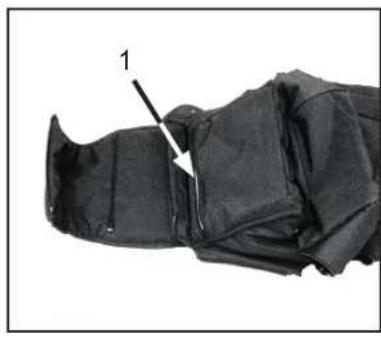

Снятие и установка чехла сидения

• Чехол устанавливается на коляску при поставке, но его можно снять для стирки.
• Перед стиркой вынуть деревянную пластину сиденья (внутри чехла сиденья). Открывать при помощи молнии (1).

ВАЖНО!

- Соблюдать инструкции по стирке, которые приведены в настоящем руководстве в разделе по уходу и техническому обслуживанию.

2

• Для установки чехла сиденья расстегнуть все молнии на чехле. Вставить деревянную пластину сиденья. Продеть алюминиевый каркас сиденья в чехол, как показано на рисунке (2).
• Черный пластиковый ремень на каркасе сидения (3) должен располагаться снаружи ткани.

3

- Продеть плечевые ремни безопасности через отверстия (4) или (5) спинки в зависимости от роста ребенка.

- Установить на плечевой ремень защиту.

4

- Продеть паховый ремень через отверстия (6) или (7) в чехле сиденья и деревянной пластине в зависимости от роста ребенка.

5

- Закрепить черный пластиковый ремень на чехле сиденья при помощи двух липучек на чехле.

Сборка и эксплуатация сидения

6

• Проверить, чтобы были застегнуты все молнии (всего пять):
• Для деревянной пластины
• 1 шт. под сиденьем (8)
• 1 шт. под подножкой (9)
• по 1 с каждой стороны сиденья вдоль черных пластиковых точек крепления (10 и 11).

ПРЕДУПРЕЖДЕНИЕ

- Перед пользованием коляски убедитесь что ткань сидения точно укреплен 5 молнями.

7

- Закрепите обе кнопки на раме сидения.

Регулировка восоты капюшона

- Регулировка высоты капюшона возможна при передвижении капюшона в дол или в верх на раме сидения.

ПРЕДУПРЕЖДЕНИЕ

- При использовании коляски обязательно установить капюшон.

8

Снятие чехла из ткани

• Расстегнуть замок-молнию и снять чехло из ткани

9

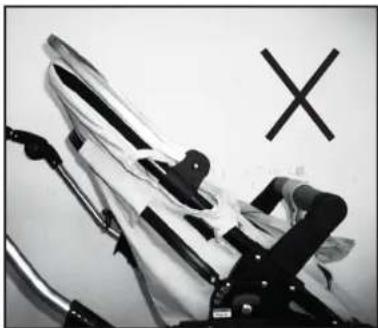

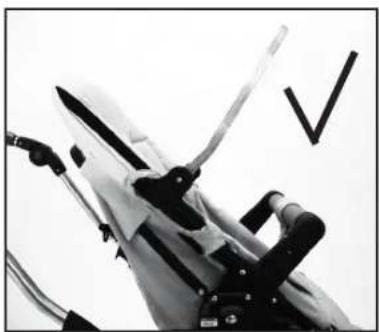

- Пункты нажима и напряжения

Необходимо обратить внимание на нижеуказанные требования, касающиеся надевания чехлов из ткани на алюминиевый стеллаж люльки. Надо убедиться в том, что алюминиевый стеллаж установлен таким же образом, как указано на чертежах 9 и 10. Неправильный монтаж, указан на чертежах 11 и 12 может вызвать образование подтёков и напряжений.

Это тоже касается снятия чехлов для стирки или замены.

10

Сборка и эксплуатация сидения

11

• Установте бампер точно в крепления сидения.
  • Перебросите паховы ремень вокруг бампера и застегните.

Разкрывание бампера

• Чтобы снять бампер нажмите кнобку (12)
• Возможно снятьбампер полностью открывая его с обоих сторон.

ПРЕДУПРЕЖДЕНИЕ

- При посадке ребенка в коляску убедитесь, что установлен поручень.

Регулировка положения бампера

• Потянув бампер в доль приклепите его обратно (13)

ПРЕДУПРЕЖДЕНИЕ

• Во время употребления коляски, бампер должен быть всегда зафиксирован.
  • Перед пользованием коляски убедитесь что бампер безопасно зафиксирован к сидени.

Сборка и эксплуатация сидения

16

Крепление и снятие сидения.

• Крепление сидения: Включить стояночный тормоз: Поднять сиденье и установить элементы крепления (14) в ответные части с обеих сторон шасси (15) так, чтобы они встали на место с характерным щелчком.
• Сиденье можно закрепить в обоих направлениях движения.

ПРЕДУПРЕЖДЕНИЕ

- Перед эксплуатацией убедиться, что сиденье правильно установлено на шасси.

17

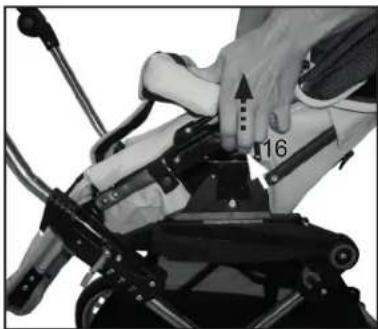

- Для снятия сидения: Начать с включения тормоза. Одновременно нажать ручки (16) с обеих сторон и поднять сиденье вверх.

ПРЕДУПРЕЖДЕНИЕ

• При его сложении / разложении коляски в ней не должно быть детей.
• Крепко удерживать рукоятки, пока сиденье не встанет на место.

ВАЖНО!

• Перед эксплуатацией коляски убедиться, что сидение правильно установлено.
• Запрещается поднимать верхнюю часть, когда она установлена на шасси.

18

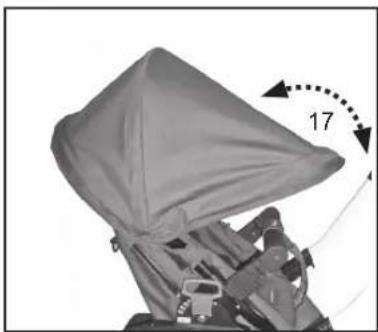

Регулировка капюшона

- Отрегулировать капюшон, осторожно двигая его переднюю часть вперед / назад (17), пока он не займет нужное положение.

ВАЖНО!

• Запрещается поднимать коляску за капюшон.
• Запрещается поднимать верхнюю часть, когда она установлена на шасси.

Противосолнечный капюшон

- Для лутшей защиты ребенка от прямых солнечных лучей, потяните капюшон вперед

Обратите внимание:

- при движении капюшона вверх и вниз на боковых частях ручки могут появиться царапины. Держите боковые части ручки чистыми и незагрязненными.

19

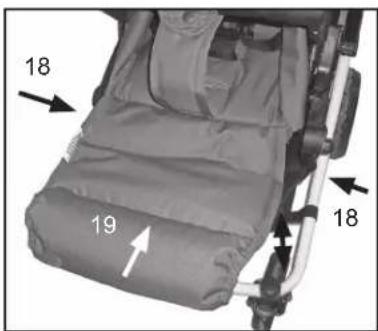

Регулировка подножки

• Подножка может принимать различные положения. Отрегулировать подножку в нижнем положении, нажав на кнопки разблокировки (18) с каждой стороны. Удерживая кнопки разблокировки нажатыми, установить подножку (19) в нужное положение.
• Для регулировки в горизонтальном положении поднять подножку вверх.
• Коляска снабжена автоматической регулировкой подножки в горизонтальном положении, что необходимо при ее сложении.

ПРЕДУПРЕЖДЕНИЕ

- Не следует позволять ребенку / детям стоять на подножке.

20

Регулировка плечевых ремней

Установка из самого низкого в самое высокое положение.

• Чтобы переместить плечевые ремни в самое высокое положение: Снять защитные подушечки плечевых ремней.
  • Расстегнуть все молнии, чполучив доступ к спинке сиденья.

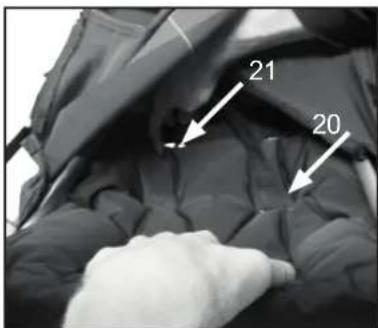

  • Передвинуть ремни из самых низких отверстий (20) в самые высокие (21).

Передвижение из самого высокого в самое низкое положение.

- Чтобы передвинуть плечевые ремни из самого высокого в самое низкое положение, выполнить указанную выше последовательность действий, но в обратном порядке.

Viking v. 2.1

Сборка и эксплуатация сидения

21

22

23

24

Регулировка пахового ремня

Перемещение с внутреннего в наружное положение.

• Для перемещения пахового ремня из внутреннего в наружное отверстие расстегнуть молнию (22), получив доступ к дну сиденья.
• Вытянуть ремень снизу (23) и вставить его в наружное отверстие через чехол и деревянную пластину сиденья (24).
• Застегнуть молнию (22)

Перемещение из наружного во внутреннее положение.

- Для перемещения пахового ремня из наружного во внутреннее положение, выполнить указанную выше последовательность действий, но в обратном порядке.

ПРЕДУПРЕЖДЕНИЕ

• Перед эксплуатацией коляски убедиться, что чехол сиденья установлен, а все 5 молний застегнуты.

Регулировка 5-точечного ремня

• Проведите паховый ремешок (25) между ножек ребенка вверх к поясу. Защелкните поясные ремешки (26) в застежке ремня. Убедитесь, что поясные ремешки застегнулись.
• Отрегулируйте длины всех частей ремня при помощи скользящих пряжек (27) так, чтобы обеспечить плотное прилегание ремешков к телу ребенка.
• Плечевые и поясные ремешки расстегиваются нажатием на кнопки (28) посередине застежки ремня безопасности.
• На оконечности каждого поясного ремешка имеются точки прикрепления для отдельного ремня безопасности в соответствии с BS 6684

ПРЕДУПРЕЖДЕНИЕ

- При посадке ребенка в коляску следует всегда пристегивать его ремнями. Убедиться, что все крепежные элементы правильно закреплены, а ремни установлены на коляске.

Регулировка спинки / сиденья

- Потянуть за рычаг спинки (пластиковый ремень) (29) и опустить / поднять спинку / сиденье в нужное положение (30).

ПРЕДУПРЕЖДЕНИЕ

• Убедиться, что спинка / сиденье зафиксированы в одном из 4 положений, оттянув спинку / сиденье назад до фиксации в одном из положений. Внимание! При сложении коляски использовать только нижнее полулежачее положение.
• Следить за тем, чтобы ребенок находится вдали от движущихся частей при регулировке коляски, в противном случае возможно получение травмы.

Разложение шасси

- Включить тормоз коляски. Потянуть капюшон (31) назад к спинке.

ПРЕДУПРЕЖДЕНИЕ

• Складывать или раскладывать коляску разрешается только после извлечения из нее ребенка.
• При сложении или разложении коляски следить за тем, чтобы поблизости не было ребенка.
• Перед сложением опустить спинку / сиденье в самое нижнее положение, нажав рычаг спинки и опустив сиденье вниз в самое нижнее положение (32).

ВАЖНО!

• Перед сложением коляски спинка / сиденье всегда должны находиться в самом нижнем положении (полностью опущены). Внимание! При сложении коляски использовать только нижнее полулежачее положение.
- Сложите шасси соответствуя картинам 9 и 10 стр. 94
- Чтобы коляска стала более компактно снимите бампер соответствуя картинкам « и :

Сборка и эксплуатация люльки

1

2

- Снять пластиковые чехлы с матраса и тканевого чехла и выбросить их. Низ люльки выполнен из дерева.

ПРЕДУПРЕЖДЕНИЕ

- Опасность удушения. Ребенку запрещается играть с пластиковыми пакетами.

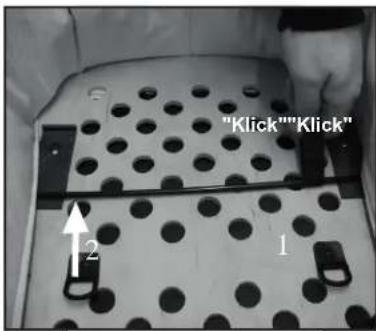

Сборка люльки

• Для поднятия коляски потянуть металлический штырь, проходящий вдоль дна так, чтобы он защелкнулся в одной из пластиковых деталей.
• Установить металлический штырь в положение (1) сначала с одной стороны, а затем с другой стороны (2), чтобы обе стороны были закреплены в пластиковых элементах (3).
• Повторить эту процедуру для металлического штыря с другой стороны коляски.

ПРЕДУПРЕЖДЕНИЕ

- Перед использованием люльки убедиться, что металлические штыри защелкнулись во всех четырех пластиковых элементах (3), чтобы каркас коляски надержно удерживался на месте.

Сложение люльки

• Поднять матрас.
  • Нажать кнопку на пластиковой детали (4).
  • Передвинуть металлический штырь за кнопку (5).
  • Повторить процедуру со всех четырех сторон коляски.
• Переместить металлические штыри вдоль дна и сложить люльку.

- Опустите спинку (9) в положение «лежа». (Доступно только на некоторых моделях)

Регулировка спинки (Доступно только на некоторых моделях)

- Поднимите спинку (10), нажмите на пластмассные ножки (11) так, чтобы они опирались на металлические опорные стержни.

Сборка и эксплуатация люльки

6

- Установить матрас (9)

ПРЕДУПРЕЖДЕНИЕ

- Запрещается класть дополнительные матрасы в люльку. Следует использовать только оригинальный матрас Emmaljunga, входящий в комплект данного изделия.

7

Снятие чехола капюшона

- Расстегните застёжку молню и снимите калюшон (10).

8

- Прикрепите застёжку к передней части люльки.(11)

9

Регулировка капюшона

- Нажать обе кнопки (12) с внутренней стороны капюшона перед его регулировкой (13).

ВАЖНО!

- Запрещается поднимать люльку, когда она установлена на шасси.

10

- Включить стояночный тормоз: Поднять люльку за ручки и установить элементы крепления в ответные части (14) с обеих сторон шасси так, чтобы они защелкнулись.

ПРЕДУПРЕЖДЕНИЕ

- Убедиться, что черхняя часть закреплена с обеих сторон.

Сборка и эксплуатация люльки

11

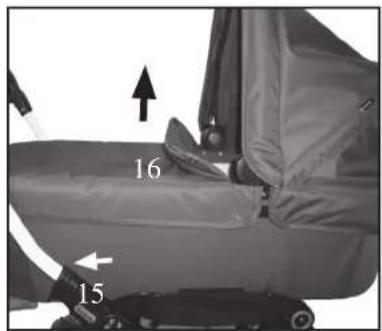

Снятие колыбельки с шасси коляски

• Приведите в действие тормозное устройство.
• Нажмите на кнопку и потяните за ручку (15). Снимите люльку (16). В зависимости от положения детской люльки, колыбельку можно снять в одном из двух положений согласно рисункам 12 и 13. Это очень важно, никогда не снимайте люльку с рамы, если она находится в каком-нибудь ином положении!

12

• Всегда переносите люльку за ручку (17) согласно рисункам 12 и 13 в зависимости от положения ребенка.
• Очень важно переносить детскую колыбельку только в одном из двух положений, показанных на рисунках.

13

• Запрещается устанавливать люльку около ступенек, на поверхность стола или в других местах, с которых она может упасть.
• Запрещается использовать люльку в качестве кроватки для сна на улице и устанавливать ее на неровные поверхности.
• Запрещается использовать люльку в качестве постоянной кроватки для ребенка.
• Для моделей без противомоскитной сетки. Чтобы предотвратить хватание и растягивание сетки ребенком, следует использовать только противомоскитные сетки, которые предназначены для коляски и которые можно прикрепить к люльке.

Уход и обслуживание

Общие рекомендации по уходу

• Запрещается подвергать коляску в течение длительного периода времени чрезмерному воздействию солнечных лучей.
• Рекомендуется использовать дождевую накидку, когда идет снег или дождь.
• Запрещается хранение коляски в холодных и/или сырых местах. Во избежание образования плесени коляска должна храниться в полностью сухом помещении с комнатной температурой.
• Если шасси становится влажным, его следует высушить. Перед хранением убедиться, что коляска сухая.
• Коляску необходимо вымыть и высушить, если она использовалась вблизи моря или на дорогах или тротуарах, посыпанных солью.
• При транспортировке или хранении шасси соблюдать осторожность. Поверхность шасси чувствительна к повреждениям. Царапины, появившиеся на поверхности шасси после покупки, не являются гарантийным дефектом.

Профилактический осмотр

- Следует регулярно очищать шасси и его металлические детали, сушить и смазывать все соединения шасси. Если коляска эксплуатируется в зимний период, ее необходимо чистить не реже одного раза в неделю. Отсутствие технического обслуживания может привести к возникновению коррозии. При образовании коррозии на поверхности (что вполне возможно) необходимо удалить ее при помощи восковой пасты для полировки во избежание дальнейшего образования ржавчины. (запрещается использовать средство удаления ржавчины для чистки колес)

- Рекомендуется смазывать оси колес и систему подвески раз в три месяца (очистить оси тканью перед нанесением смазки). Оси можно смазывать техническим вазелином или автомобильным маслом.

Регулярно проверять:

• исправность всех крепежных устройств.
• надежность крепления и исправность, отсутствие повреждений всех заклепок, гаек и болтов.
• целостность и отсутствие трещин у всех пластиковых деталей.
• исправность втулок колес.
• надежность крепления обеих липучкек вокруг пластикового ремня спинки / сиденья.
  • состояние всех эластичных ремней.
• отсутствие повреждений и свободу движения у вторичного фиксирующего устройства.
• исправность тормоза тормоз, отсутствие повреждений у тормозных зубцов.
  • давление в шинах (только пневматические шины) (см. маркировку на шинах: 28 фунт/кв. дюйм = 1,8 бар; 35 фунт/кв. дюйм = 2,5 бар)
  • регулярно проверять ручку и дно люльки / сиденья на предмет наличия повреждений или износа.

СОБЛЮДАТЬ

• Если требуются оригинальные запасные части и решение других технических вопросов с профессиональной консультацией, всегда связывайтесь с дистрибьютером, у которого было приобретено изделие Emmaljunga.
• На выбранное изделие действуют гарантийные обязательства, вступившие в силу с 1-го июля 2002 (SFS 2002:587). Покупатель имеет право запросить данную информацию при покупке коляски у дистрибьютера.

ПРЕДУПРЕЖДЕНИЕ

- Шины могут оставлять следы при контакте с линолеумом или другими пластиковыми материалами. При хранении коляски хранится на легко повреждающихся поверхностях всегда использовать защиту для колес.

• Стояночный тормоз состоит из подвижных узлов и требует регулярного технического обслуживания для обеспечения исправности.
• Для гарантирования эффективной работы стояночный тормоз должен быть хорошо смазан. Следует без промедления удалять песок, снег, лед и грязь со всех подвижных частей тормозной системы.
• Использовать силиконовую или углеводородную смазку для ежемесячного смазывания педали, осей колес и пальцев тормозной системы с обеих сторон коляски. Также аналогичным образом регулярно смазывать деблокирующий механизм колес.
• При использовании коляски Emmaljunga на песчаных пляжах или в других грязных и влажных условиях, обращать особое внимание на уход за стояночным тормозом и осуществлять техническое обслуживание тормозной системы и колес, как указано выше, при первой необходимости.

Уход и обслуживание

Инструкции по мойке

- Капюшон:

Снять и расстегнуть капюшон. Промыть капюшон изнутри (внутренняя часть ткани) теплой водой. В качестве моющего средства использовать мягкое жидкое мыло. Тщательно его смыть. Просушить полностью расстегнутый капюшон.

• Чехол сиденья и 5-точечный ремень:

Снять чехол сиденья с шасси и вынуть из нее деревянную пластину сиденья. Простирать вручную чехол сиденья в теплой воде. В качестве моющего средства использовать мягкое жидкое мыло. Тщательно прополоскать. Высушить чехол сиденья. Нейлоновые ремни и пластиковые детали протереть при помощи влажной ткани. Не стирать их. Перед повторной сборкой убедиться, что ремни сухие.

• Обивка поручня:

Снять обивку с поручня. Простирать ее вручную в теплой воде. В качестве моющего средства для мойки наружной и внутренней поверхностей ткани использовать мягкое жидкое мыло. Осторожно обращаться с нетканным внутренним материалом. Просушить.

- Люлька:

Снять капюшон и матрас. Протереть наружную ткань и внутренний нетканый материал при помощи чистой влажной ткани. Не стрирать. Высушить коляску в полностью разложенном состоянии. Убедиться, что деревянное основание защищено от попадания воды.

Общая информация

- Глажка:

Если те или иные тканевые детали требую глажки, всегда использовать 100% хлобчатобумажную ткань в качестве прокладки между утюгом и тканью для защиты ее поверхности. Гладить наружную ткань из полиэстра (100 %) и внутреннюю ткань при умеренном нагреве (110°C на утюге).

• Перед повторной сборкой убедиться, что все детали полностью высохли. Проверить отделку и шов ткани сиденья под карманом спинки.
- После стирки на наружную ткань можно нанести защитное средство. Наносить его всегда перед сборкой.

ПРЕДУПРЕЖДЕНИЕ

- Как минимум в течение 24 часов после нанесения защитного средства запрещается помещать в коляску ребенка/детей.

ПРЕДУПРЕЖДЕНИЕ

• Убедиться, что все детали установлены правильно в соответствии с инструкциями настоящего руководства.
  • Перед повторной сборкой и эксплуатацией убедиться, что пластина сиденья правильно установлена.

ВАЖНО!

Рекомендации по мойке для исскуственной кожи

- Запрещается использовать вышеуказанные инструкции для стирки чехлов из искусственной кожи. Исскустенную кожу можно стирать только с использованием бесцветного моющего вещества, протирать влажной тканью и сушить при комнатной температуре.

Emmaljunga

Сервисная документация

Купленное вами изделие нуждается в регулярном уходе и профилактическом обслуживании. Рекомендуем производить сервисное обслуживание коляски регулярно, с предложенными ниже сервисными интервалами, чтобы поддерживать качество изделия на должном уровне и снизить до минимума его физический износ. Производите сервисное обслуживание коляски только у авторизованных операторов розничной торговли продукцией Emmaljunga. После каждого сервисного обслуживания вам будет выдан отчет с перечнем осмотренных и проверенных частей с отметкой даты проведения сервиса. Перед отправкой изделия с фабрики оно прошло неоднократные проверки и испытания. Еще одну проверку изделие проходит перед выдачей его вам, чтобы увериться, что оно отвечает всем требованиям безопасности и качества. Кроме сервисного обслуживания в магазине авторизованного оператора розничной торговли, очень важно самому проверять и обслуживать изделие. Вы найдете больше информации об этом в разделе «Обслуживание и уход» в руководстве к изделию.

Номер шасси

Комплект поставки

0

Дата, штамп, имя и фамилия покупателя, подпись

Сервис после 6 месяцев эксплуатации

6

Дата, штамп, имя и фамилия покупателя, подпись

Сервис после 12 месяцев эксплуатации

12

Дата, штамп, имя и фамилия покупателя, подпись

Сервис после 24 месяцев эксплуатации

24

Дата, штамп, имя и фамилия покупателя, подпись

Сервис после 36 месяцев эксплуатации

36

Дата, штамп, имя и фамилия покупателя, подпись

Emmaljunga

Комплектация (перечень)

1. Проконтролируйте наличие всех перечисленных позиций и их правильное количество:

Шасси Viking

□ 1 шт. складное шасси с креплением
□ 2 шт. колесо 250 мм
□ 2 шт. поворотные (плавающие) колеса
□ 1 шт. инструкция по эксплуатации

Прогулочный блок Viking

□ 1 шт. сиденье, в том числе 5-точечный ремень
□ 1 шт. набивка для плечевых ремней
□ 1 шт. капюшон
□ 1 шт. тканевая накидка на прогулочный блок
□ 1 шт. чехол на бампер

Люлька-переноска Viking

□ 1 шт. люлька
□ 1 шт. ткань капюшона
□ 1 шт. накидка на ножки
□ 1 шт. матрас

2. Проверьте функционирование шасси.

Разложите шасси.

□ Проверьте функционирование замков шасси с обеих сторон.
☐ Проверьте срабатывание вспомогательного замка-предохранителя/предохранительных кнопок, сложив коляску – вспомогательный замок-предохранитель/предохранительные кнопки должны быть активированы, чтобы предупредить непреднамеренное складывание.
□ Убедитесь, что прогулочный блок/люлька надежно защелкивается на шасси и фиксируется с обеих сторон.
□ Убедитесь, что ремень безопасности в порядке, застегните и расстегните замок-застежку.
☐ Проверьте, как функционирует регулирование высоты ручки, меняя высоту ее установки. Ручка должна надежно фиксироваться во всех позициях.
□ Убедитесь, что система подвески Emmaljunga Adjustable Comfort System надежно устанавливается во все три позиции с обеих сторон шасси.
□ Проконтролируйте, что спинка регулируется и надежно фиксируется в каждом из четырех возможных положений.
□ Проконтролируйте, что подставка для ножек регулируется и надежно фиксируется в каждом из двух возможных положений.

3. Колеса и тормоза

□ Смажьте шейки осей.
□ Установите колеса и убедитесь, что каждое колесо надежно фиксируется на месте посадки.
□ Убедитесь, что стояночное устройство блокирует оба задних колеса.

4. Общий осмотр изделия

□ Убедитесь, что все заклепки целы, винты и гайки завернуты как надо и не повреждены.
□ Убедитесь, что все кнопки и молнии на чехле-обивке сиденья и корзине для покупок правильно и надежно прикреплены.
Проконтролируйте, что никаких видимых отклонений на шасси, чехле-обивке сиденья, корзине и колесах не наблюдается.

Emmaljunga

Отметки о сервисном обслуживании

Сервис

6 мес 12 мес 24 мес 36 мес

Шасси/прогулочный блок/люлька - функциональность

Проверьте функционирование замков шасси с обеих сторон.

Проверьте функционирование вспомогательного замка- предохранителя/предохранительных кнопок, сложив коляску – вспомогательный замок-предохранитель/ предохранительные кнопки должны быть активированы, чтобы предупредить непреднамеренное складывание.

Убедитесь, что прогулочный блок/люлька надежно защелкивается на шасси и фиксируется с обеих сторон.

Убедитесь, что ремень безопасности в порядке, застегните и расстегните замок-застежку.

Проверьте, как функционирует регулирование высоты ручки, меняя высоту ее установки. Ручка должна надежно фиксироваться во всех позициях.

Убедитесь, что система подвески Emmaljunga Adjustable Comfort System надежно устанавливается во все три позиции с обеих сторон шасси.

Проконтролируйте, что спинка регулируется и надежно фиксируется в каждом из четырех возможных положений.

Проконтролируйте, что подставка для ножек регулируется и надежно фиксируется в каждом из двух возможных положений.

Колеса и тормоза

Убедитесь, что колеса снимаются и фиксируются на осях.

Убедитесь, что тормоза блокируют оба задних колеса.

Визуальный осмотр

Убедитесь, что все заклепки целы, винты завернуты как надо.

Проверьте, что все кнопки и молнии не повреждены и правильно закреплены

Проконтролируйте, что никаких видимых отклонений на шасси, чехле-обивке сиденья, корзине и колесах не наблюдается

Смазка

Очистите и смажьте колеса, оси, замки шасси, подставку для ножек и защелку-предохранитель (вспомогательный замок безопасности)

Другие примечания ( дальнейшая регулировка или замена частей)

Emmaljunga

Obsah balení

Obsah balení 252
