| Tuotetyyppi | Lastenrattaat |
| Merkki | Emmaljunga |
| Malli | Viking |
| Kategoria | Rattaat |
| Mitat (auki) | Noin 90 x 60 x 100 cm |
| Mitat (taitettu) | Noin 70 x 50 x 30 cm |
| Paino | 12,5 kg |
| Suositeltu ikä | Syntymästä noin 4 vuotta |
| Lapsen maksimipaino | 22 kg |
| Kahvan korkeus | Säädettävä, 80–110 cm |
| Istuimen kallistus | Useita asentoja, mukaan lukien tasainen |
| Valjaiden tyyppi | 5-pisteinen säädettävä turvavaljaat |
| Jarrujärjestelmä | Jalkajarru takapyörissä |
| Pyörien kokoonpano | 4 pyörää, etupyörät kääntyvät / lukittavat |
| Turvallisuussertifikaatti | EN 1888 |
| Huolto | Puhdista kostealla liinalla; vältä hankausaineita |
| Varaosien saatavuus | Emmaljungalta tai valtuutetuilta jälleenmyyjiltä |
| Runkomateriaali | Alumiini |
| Kangasmateriaali | Polyesteri |
| Ostoskorin kapasiteetti | 5 kg |
Usein kysytyt kysymykset - Viking Emmaljunga
Käyttäjien kysymyksiä aiheesta Viking Emmaljunga
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Lastenvaunu PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Viking - Emmaljunga ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Viking merkiltä Emmaljunga.
KÄYTTÖOHJE Viking Emmaljunga
Tämä tuote vastaa standardin DIN EN 1888:2012, EN 1466:2008, EN 1466:2004+A1:2007 vaatimuksia.
Huomaal Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseen. Vaunu on tarkoitettu käytettäväksi 6 kk iästä aina 3 vuoden ikään asti.
VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi alle 6 kk ikäiselle lapselle. Käytä ratasistuinta vasta kun lapsi osaa itse istua tukevasti. Lapsen enim-mäispaino: 15 kg.
VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa
VAROITUS! Vaunukoppaa voidaan käyttää ainoastaan yhden (1) lapsen kuljettamiseen. Soveltuu käytettäväksi vastasyntyneestä
aina 6 kk ikään asti. Vaunukoppa soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, nousta itseensä käsien tai polvien varaan. Lapsen enimmäispaino: 9 kg.
VAROITUS! Älä koskaan käytä kantokoppaa erillisen jalustan päällä. Viking kopan ulkoiset mitat, Pituus ja leveys, ovat 795 mm / 360mm.
HUOMAA! Viimeisimmän päivitetyn version käyttöohjeesta löydät Emmaljungan kotisivuilta osoitteesta www.emmaljunga.se
Emmaljunga®
Pakkauksen sisältö 116
Emmaljunga Original –tarvikkeet 116
Tärkeitä tietoja turvallisuudesta 117-120
Rungon kasaaminen ja käyttö 121-123
Istuinosan kasaaminen ja käyttö 124-128
Vaunukopan kasaaminen ja käyttö 129-131
Hoito- ja kunnossapito 132-133
Huoltokirja.... 134
Luovutustarkastus.... 135
Huoltokaavake.... 136
Pakkauksen sisältö:
Viking Runko
1 kpl Kasaan taitettu runko tavarakorilla
2 kpl Pyöriä
2 kpl kääntyviä etupyöriä
1 kpl Käyttöohje
Viking Istuinosa
1 kpl istuinosa 5-pistevaljailla
1 setti Olkavöiden pehmusteita
1 kpl Kuomu
1 kpl Istuinkangas
1 kpl Turvakaaren pehmuste
Viking Koppa
1 kpl vaunukoppa
1 kpl kuomun kangas
1 kol Kopan jalkapeite
1 kpl Patja
Emmaljunga original -tarvikkeet
Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuuden. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.
Tärkeää tietoa turvallisuudesta
Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten. Lapsen turvallisuus saattaa kärsiä, mikäli näitä ohjeita ei noudateta.
Tärkeää! Säilytä ohje tulevaa käyttöä varten.
Huom! Tämä käyttöohje käsittää rungon, istuinosan ja vaunukopan käyttöohjeet. Tämän vuoksi on erittäin tärkeätä, että käyttöohje luetaan läpi, mikäli tuotteese hankitaan jälkeenpäin ylimääräisiä lisävarusteita.
VAROITUS! Älä koskaan jätä lasta ilman aikuisen valvon- taa
VAROITUS! Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut.
VAROITUS! Tarkista aina ennen kuin avaat tai taitat rungon kasaan, että lapset ovat turvallisella etäisyydellä.
VAROITUS! Älä koskaan anna lasten leikkiä tällä tuotte- ella.
VAROITUS! Käytä lapsella turvavaljaita heti kun lapsi osaa istua ilman tukea
VAROITUS! Ratasistuinta ei ole tarkoitettu lapsille, jotka ovat alle 6kk.
VAROITUS! Käytä lapsella aina turvavaljaita.
VAROITUS! Tarkista aina ennen käyttöä, että vaunukoppa, ratasistuin tai turvaistuimen adapteri on kunnolla kiinnittynyt runkoon.
VAROITUS! Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana.
Standardin EN1888:2012 mukaiset varoitustekstit
VAROITUS! Lapsen turvallisuus on sinun vastuullasi. Lapsi tulee aina kiinnittää turvavaljailla eikä lasta saa koskaan jättää ilman aikuisen valvontaa. Pidä lapsi sopivalla etäisyydellä liikkuvista osista kun säädät vaunu toimintoja. Vaunut tarvitsevat säännöllistä huoltoa. Ylikuorma, vääränlainen tuotteen käyttö ja muiden kuin Emmaljunga lisävarusteiden käyttö voi vahingoittaa tai hajottaa vaunut. Lue käyttöohjeenne kuin otat tuotteen käyttöön.
Standardin BS 7409:1996 mukaiset varoitustekstit
Tärkeää tietoa turvallisuudesta
VAROITUS! Noudata valmistajan antamia käyttöohjeita
VAROITUS! Kytke aina vaunuń jarru päälle kun pysäköit vaunut
VAROITUS! Älä koskaan jätä lasta ilman aikuisen valvon- taa
VAROITUS! Älä koskaan kuljeta vaunussa useampia lapsiatai suurempaa kuormaa kuin mille vau- nu on tarkoitettu.
VAROITUS! Pidä lapsi sopivalla etäisyydellä liikkuvista osista kun säädät vaunu toimintoja
Australian lainsäädännön vaatimat varoitustekstit
Välttääksesi mahdollisen loukkaantumisen tai kuoleman:
VAROITUS! Kytke aina vaunun jarru päälle kun pysäköit yaunut
VAROITUS! Ålä koskaan jätä lasta ilman aikuisen valvontaa
VAROITUS! Kiinnitä lapsi aina turvavaljaisiin
VAROITUS! Älä koskaan kuljeta vaunussa useampia lapsia tai suurempaa kuormaa kuin mille vaunu on tarkoitettu
VAROITUS! Pidä lapsi sopivalla etäisyydellä liikkuvista osista kun säädät vaunu toimintoja
VAROITUS! Irrota olkahihnat lantiovõistä kun turvavaljaita ei käytetä
VAROITUS! Älä käytä vaunukoppaa sen jälkeen kun lapsi qsaa istua ilman tukea
VAROITUS! Älä koskaan pysäköi vaunuja avotulen tai muiden kuumien lämpölähteiden läheisyyteen.
VAROITUS! Vältä korokkeita, portaita ja rullaportaita. Seiso aina vaunujen edessä jos kuljet rullaportaissa.
Standardin AS/NZS 2088:2009 mukaiset varoitustekstit
VAROITUS! Tuote sopii ainoastaan sellaiselle lapselle, joka ei osaa itse istua ilman tukea.
VAROITUS! Älä anna lasten leikkiä vaunujen läheisyydessä ilman aikuisen valvontaa
VAROITUS! Älä käytä vaunukoppa jos joku sen osista on rikki, kulunut tai se puuttuu.
VAROITUS! Käytä ainoastaan valmistajan hyväksymiä vara-osia
VAROITUS! Huomaa kuumien lämpölähteiden kuten avotulenja pattereiden riski vaunukopan läheisyy-dessä
VAROITUS! Tarkista säännöllisesti kopan osat, kuten pohja ja kantokahvat, mahdollisten vaurioiden ja ku-lumisten varalta.
VAROITUS! Älä koskaan käytä koppaa erillisen jalustan päällä.
Tärkeää tietoa turvallisuudesta
VAROITUS! Älä koskaan jätä lasta ilman aikuisen valvontaa.
VAROITUS! Käytä koppaä ainoastaan kiinteällä, tasaisella, vakaalla ja kuivalla alustalla.
Standardin EN 1466:2004+A1:2007, Vaunukoppa -mukaiset varoitustekstit.
VAROITUS! Käytä ainoastaan valmistajan hyväksymiä varaosia ja lisävarusteita.
VAROITUS! Alä koskäan jätä lasta ilman aikuisen valvon- taa.
VAROITUS! Kaikki työntöaisaan kiinnitetty kuorma vaikuttaa vaunun vakauteen
VAROITUS! Käytä aina valjaiden haarahihnaa valjaiden lantiovöiden kanssa.
VAROITUS! Alä koskaan vedä perässäsi vaunua, jossa on kääntyvät etupyörät,. Vaunu saattaa yllättäen lähteä kääntämään vaunua ja aiheuttaa vaa-ratilanteen jos et ole hyvin varovainen.
VAROITUS! Tämä tuote on valmistettu ja suunniteltu standardin EN188/EN1466 mukaisesti. Tuotetta ei tule käyttää lääketieteellisenä apuvälineenä tai varusteena. Mikäli lapsella on erityisiä lääketieteellisiä vaatimuksia kuljettamisen
suhteen, konsultoi lääkäriäsi.
VAROITÜS! Älä tee tuotteeseen muutoksia koska nämä saattavat vahingoittaa tuotetta tai lasta. Valmistaja ei vastaa tuotteeseen tehdyistä muutoksista.
VAROITUS! Älä käytä vaunuja kovassa tuulessa tai myrskyssä.
VAROITUS! Huomiothan, että junat tai metroasemat saat- tavat aiheuttaa suuria paine-eroja (tuuli ja imu). Älä koskaan jätä vaunua junaraiteiden läheisyyteen ilman, että pidät molemmin kä- sin kiinni vaunujen työntöaisasta. Jarru yksi ei välttämättä riitä pitämään vaunuja paikoil- laan.
VAROITUS! Älä koskaan ylitä junaraiteita vaunujen kanssa kun lapsi on vaunuissa. Vaunujen rengas saattaa jäädä kiinni raiteiden väliin.
VAROITUS! Kun vaunuja kuljetetaan yleisissä kulkuvälineissä (Juna, bussi, metro tai muu vastaava) ei riitä, että käytetään ainoastaan vaunujen seisontajarrua. Vaunuihin saattaa matkan aikana kohdistua ennalta odottamatonta rasi-tusta (äkkijarrutus, kiihdytys, kuoppa tiessä tms.), jonka varalta vaunua ei ole voitu testata vallitsevan turvastandardin EN1888 osalta.
Tärkeää tietoa turvallisuudesta
Noudata huolellisesti kuljetuspalvelua tarjoavan huolitsijan ohjeita siitä kuinka vaunut tulee kiinnittää matkan ajaksi.
VAROITUS! Pidä poissa avotußen lähettyviltä.
• Lapsen turvallisuus on sinun vastuullasi
- Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseen vastasyntyneestä aina 3 ikävuoteen asti. Käytä vaunuja vain sille lapsimäärälle mille se alun perin on suunniteltu.
- Istuinosa ei ole suunniteltu käytettäväksi lapsille alle 6 kk. Käytä istuinosaa vasta kun lapsi osaa itse istua. Lapsen enimmäispaino 15 kg.
- Vaunukoppaa voidan käyttää lapsille ikäryhmässä 0-6 kk. Vaunukoppa soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, nostaa itseensä käsien tai polvien varaan. Lapsen enimmäispaino: 9 kg.
- Viking vaunun runkoa voidaan käyttää ainoastaan Viking vaunukopan tai ratasistuimen kanssa.
- Noudata huolto- ja kunnossapito-ohjeita.
- Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja huolellisuutta.
- On TÄRKEÄÄ, että kaiikki vaunuja ja tarvikkeïta käyttävät ymmärtävät ohjeet. Kerro ja näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä, vaikka kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.
- Mahdollisella seisomatelineellä seisovan lapsen enimmäispaino on 20 kg.
- Käytä ainoastaan yhtä lisävarustetta kerallaan, Esim. seisomateline, siskoistuin auton turvaistuimen adapteri.
- Älä koskaan aseta esineitä kuomun päälle. Älä koskaan käytä vaunuja ilman kuomua.
- Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, auttavat Emmaljungan valtuutetut jälleenmyyjät mielellään.
- Vaunut on tarkoitettu vain lapsen kuljettamista varten. Älä koskaan käytä lastenvaunuja lapsesi sänkynä.
- Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.
- Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai pois vaunuista.
- Alä koskaan pysäköi vaunuja mäkeen tai muulle kaltevalle alustalle.
- Älä koskaan seiso tai istu jalkatuen päällä. Jalkatukea saa ainoastaan käyttää yhden (1) lapsen jalkojen tukena. Muunlainen käyttö saattaa johtaa vakaviin henkilövahinkoihin.
- Älä koskaan käytä tuotetta jos jokin sen osista on rikki tai kulunut.
• Tarkista aina enne käyttöä, että kaikki vetoketjut ja tarranauhat ovat kunnolla kiinni.
- Ota lapsi aina pois vaunuista enne kuin kasaat vaunun
- Älä käytä erillisiä patjoja vaunukopassa. Käytä ainoastaan Emmaljungan alkuperäistä patjaa.
- Ylikuorma, väärin kokoon taitettu runko tai muiden kuin hyväksyttyjen tarvikkeiden käyttö voi vahingoittaa lasta/lapsia tai vaunuja.
- kaikki ylimääräinen kuorma, joka ripustetaan vaunu työntöaisaan, selkänojaan tai vaunun sivuille, vaikuttaa heikentävästi vaunun vakauteen. Älä käytä muita kuin valmistajan hyväksymiä lisävarusteita.
- Tavarakoria ei saa kuormittaa yli 5 kg painavilla tavaroilla. Sijoita painavimmat esineet aina keskelle tavarakoria, muuten vaunuista voi tulla epävakaat.
- Käytä ainoastaan valmistajan alkuperäisvaraosia tai valmistajan hyväksymiä varaosia.
- Tarkista, ettei tavarakorissa ole esineitä, jotka voivat takertua pyörien pinnoihin.
- Älä koskaan käytä vaunujen koppaa tai istuinosaa auton turvaistuimena.
• Viking vaunukopan ulkoiset mitat ovat 795 mm/360 mm.
- Tuotteen tunnistamiseksi löytyy tuotteista (Runko/Koppa/Kantokassi) mallinimike sekä sarja-numero.
- Kun runkoa käytetään turvaistuimen kanssa, ei tämä korvaa koppa kantokassia tai lapsen sänkyä. Jos lapsen täytyy nukkua, tulee lapsi asettaa sänkyyn.

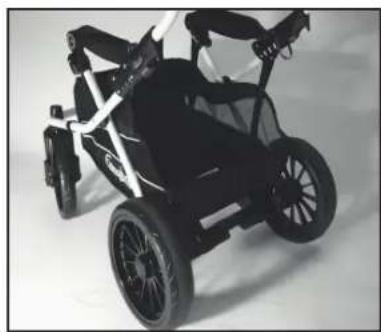

Rungon kasaaminen ja käyttö
1
2
3
4
Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia.
Rungon kokoaminen
- Laita vaunun seisontajarru päälle. Nosta runko ylös vetämällä työntöaisasta pitäen samalla kiinni rungon sivusta.
VAROITUS

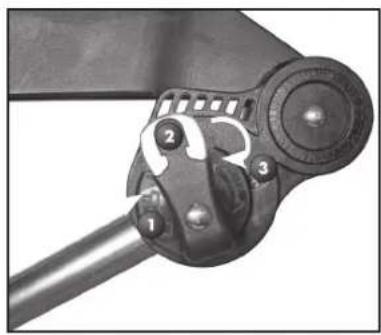

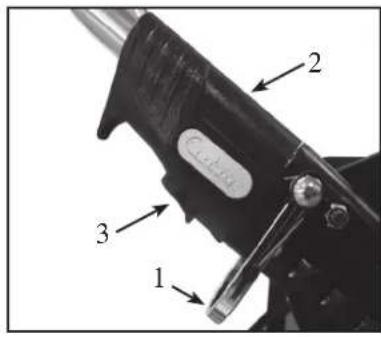

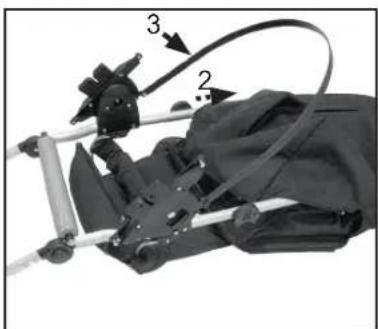

- Tarkista, että rungon kasauslukot (2) ja kukkojen painikkeet (3) lukittuvat.
- Turvalukko (1) aktivoituu tahattoman kasauksen estämiseksi
- Tarkista aina ennen käyttöä, että kummatkin kasauslukot ovat lukit-tuneet.
Pyörien asennus
- Poista akselin suojana olevat muovitulpat ja säästä nämä mahdollista tulevaa käyttöä varten.

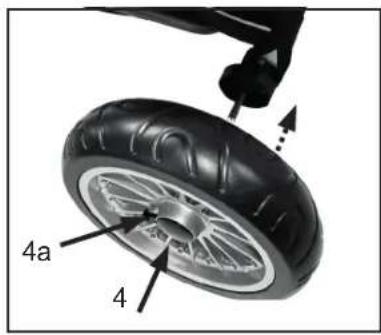

- Paina pyörän vapautuspainiketta (4 tai 4a), työnnä pyörä niin pitkälle akseliin, kuin se menee. Päästä painike ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen. Toista sama kummankin pyörän kohdalla. Varmista, että pyörä on kunnolla kiinni, ja ettei se irtoa akselista vetämällä.
TÄRKEÄÄ
- Akselit on rasvattu ja ne voivat tahrata tekstiilit. Käytä sisätiloissa pyöränsuojia.
- Tukehtumisvaara. Älä anna lapsen leikkiä, tai muutoinkaan käsitellä muovisuojia.
Etupyörien kiinnitys runkoon.
(Tämä koskee ainoastaan runkoja, joissa on irrotettavat eturen-kaat)

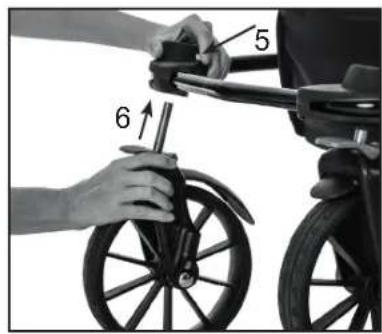

- Paina painike (5) sisään ja työnnä eturengas paikoilleen (6).
- Tärkeää. Tarkista aina ennen käyttöä, että eturenkaat ovat kunnolla kiinnitetyt.
- Ripusta Tavarakori mukana tulevan käyttöohjeiden mukaisesti.
Jarrun käyttö
- Laita vaunujen jarru päälle painamalla jarrupoljin (7) alas jalalla.
• Vapauta jarru nostamalla sitä ylöspäin.
VAROITUS
- Älä koskaan jätä vaunuja painamatta ensin jarrua päälle.
- Älä koskaan jätä vaunuja mäkeen.
- Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai vaunuista pois.
- Mallit joissa on keskiöjarru: Tarkista, että jarrupalat ovat kunnolla kiinni renkaan keskiössä.
- Mallit joissa on keskiöjarru: Tarkista aina kun laitat jarrun päälle, että jarrutanko lukittuu jarrupaloihin.
Rungon kasaaminen ja käyttö
6

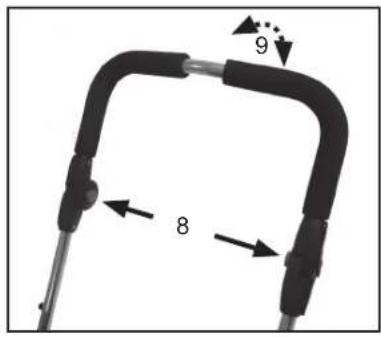

Työntöaisan korkeuden säätö
- Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia harmaita nappeja (8). Pidä nappeja alhaalla ja aseta aisa haluttuun asentoon (9).
7
- Säädettävän istuinkulman ansiosta voit maksimoida lapsen mukavuuden matkustaa vaunuissa.
Näin säädät kopan/istuinosan kallistuskulmaa
- Säädettävän rungon ansiosta voit säätää istuinosan/kopan eri kallis-tuskulmiin
- Kallistuskulma voidaan säätää kolmeen eri asentoon:
- Loiva
- Medium
- Kalteva
8
- Nosta lapsi pois vaunuista ennen kuin säädät rungon kaltevuutta.
TÄRKEÄÄ
- Välttääksesi ylimääräistä mekanismin kulutusta, säädä rungon kaltevuuttarungon ollessa kasaan taitettuna.

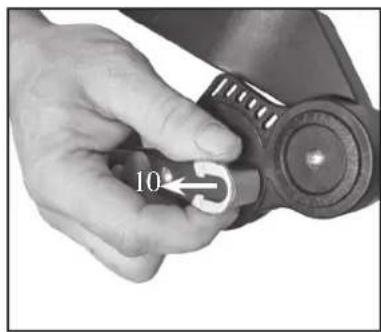

- Säädä kaltevuutta vetämällä lukkoa ulospäin (10) samalla kääntäen säädintä haluttuun asentoon 1, 2 tai 3. Toista toimenpide toisella puolella runkoa ja tarkista, että kummallakin puolella kaltevuus on säädetty samaan kulmaan.
VAROITUS
- Rungon kaltevuuden säädön tulee olla säädettynä samalla kovuudelle kummallakin puolella. Muuten runko kuormittuu väärin ja saattaa rikkoontua
9
Etupyörät voidaan lukita tai pitää vapautettuna.

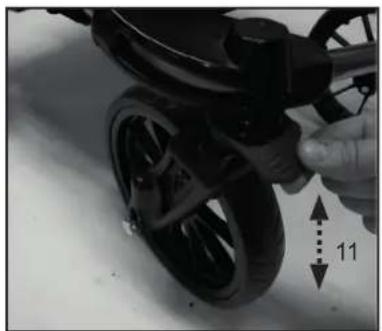

- Pyörät lukitaan painamalla lukitusrengas (11) ala-asentoon kun renkaat ovat "suorassa" asennossa
- Renkaat saadaan vapautettua nostamalla lukitusrengas yläasentoon.
10
(Tämä koskee ainoastaan runkoja, joissa on irrotettavat eturen-kaat)

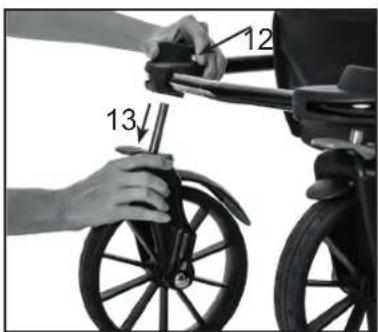

- Paina eturenka iden vapautuspainiketta (12) ja vedä eturengas irti (13).
Rungon kasaaminen ja käyttö
11
12
Tarkista ennen kuin säädät vaunun toimintoja, että lapset ovat riittävällä etäisyydellä. Lapsen turvallisuus on sinun vastuullasi.
Vaunun taittaminen kasaan
- Säädä istuinosa/selkänoja alimpaan asentoon vetämällä selkänojan lukitushihnasta selkänojan takaa ja samalla säätärn selkänojan alimpaan asentoon
TÄRKEÄÄ
- Selkänoja tulee säätä AINA alimpaan asentoon ennen kuin vaun taitetaan kasaan. Selkänojan alin asento on tarkoitettu käytettäväksi ainoastaan kun vaunut taitetaan kasaan.
- Ennen kuin taitat vaunut kasaan niin säädä rungon jäykkyys ylimpään asentoon. Näin runkoputket eivä pääse tekemään painaumia vaunun renkaisiin.
• Vapauta eturenkaat nostamalla lukitusrengas ylä-asentoon.

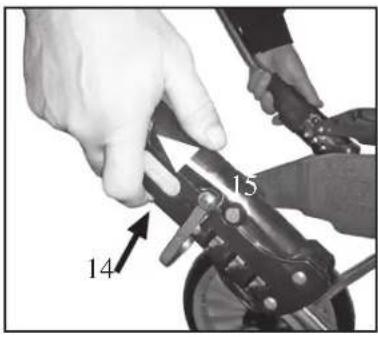

- Taita runko kasaan painamalla kasauslukon nappeja (14) samalla vetäen kasauslukkoja (15) ylöspäin.

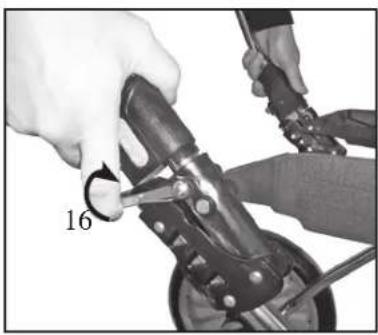

- Nosta varmuuslukko (16) ylös ja anna rungon taittua kasaan.
TÄRKEÄÄ
- Tarkista, että istuinkangas ei takerru istuinosan ja työntöaisan väliin.
- Jos tarvitset lisää tilaa niin irrota pyörät rungosta.
- Pyyhi akseleiden päät ennen kuin kiinnität pyörät uudestaan.
- Älä vedä ostoskorin kääntyvä etupyörät sinulle. Perävaunun voi tulla itsevärähtelyn joka voi johtaa turvallisuusriski, jos et ole varovainen ja tarkkaavainen.
Kuljetuslukko
Kuljetuslukko on kiinnitetty vaunuun.
- Taita vaunu ja kiinnitä lukko vaunun runkoon, jotta se pysyy paikallaan.
Istuinosan kasaaminen ja käyttö
1
Istuinkankaan irrotus ja asennus

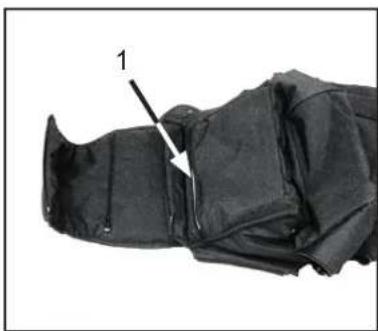

- Istuinkangas on asennettuna kun ratas toimitetaan. Kankaan voi kuitenkin irrottaa pesua varten.
- Poista kankaan sisältä istuinlevy ennen pesua. Istuinlevy saadaan poistettua istuinkankaan nurjalla puolella olevan luukun kautta (1).
TÄRKEÄÄ
- Noudata pesuohjeita tämän käyttöohjeen osiosta "hoito- ja kunnos-sapito".
2
- Avaa istuinkankaan kaikki vetoketjut. Pujota istuinlevy takaisin kankaan nurjalla puolella olevaan taskuun (2).
- Mustan muovisen nauhan (3)tulee kulkea ulkopuolella.
3
- Lapsen koosta riippuen pujota olkavyöt joko rei'istä (4) tai (5).
- Pujota vyöpehmusteet olkavöiden ympärille.
4
- Lapsen koosta riippuen pujota haararemmi joko reiästä (6) tai (7).
5
- Kiinnitä musta muovinen selkänojan säätöhihna istuinkankaaseen tarranauhoilla.
Istuinosan kasaaminen ja käyttö
6

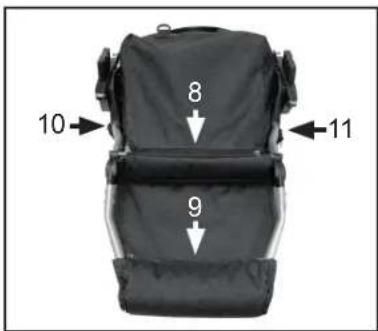

- Tarkista, että kaikki vetoketjut ovat kunnolla kiinni, kaikkiaan 5 vetoketjua.
- Tasku, jossa istuinlevy on
- 1 kpl istuinosan alla (8)
- 1 kpl jalkatuen luona (9)
- 1 kpl kummallakin puolella istuinosaa (10 ja 11).
VAROITUS
- Ennen kuin otat vaunun käyttöön tarkasta, että kankaat ovat ohjeiden mukaan paikoillaan ja kaikki 5 vetoketjua ovat kunnolla kiinni.
7
- Kiinnitä kummatkin kuomun kiinnikkeet kantokahvaan Kumun säätäminen korkeussuunnassa
- Kuomun säätäminen korkeussuunnassa on mahdollista liuttamalla kuomua istuinosan runkoputkia pitkin.
VAROITUS
- Kuomu pitää aina olla asennettuna kun vaunua käytetään.
8
Kuomun kankaan poisto
• Avaa vetoketju ja poista kangas
9
• Viillot ja painaumat

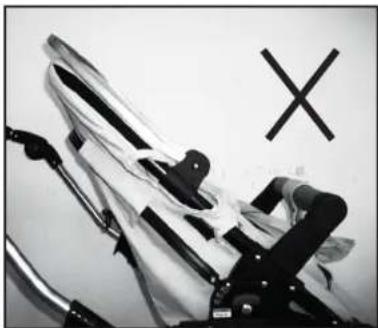

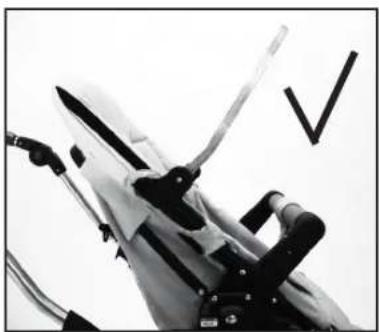

Huomioi seuraavat asiat, kun asetat kuomun kangasta kuomun alumiiniseen kehykseen. Varmista, että kuomun kehys on asetettu kuvien näyttämällä tavalla (kuvat 9 ja 10). Väärin asetettu kehys (kuvat 11 ja 12) voi aiheuttaa viiltoja ja painaumia.
Tämä koskee sekä kuomun kankaan poistamista pesua varten että kuomun kankaan vaihtoa.
10
Istuinosan kasaaminen ja käyttö
11
- Kiinnitä turvakaari istuinyksikön rungossa oleviin muovikiinnikkeisiin
- Kiinnitä haaravyö nepparilla turvakaaren ympärille.
VAROITUS
- Tarkista aina ennen käyttöä istuinosa on kunnolla lukittunut. Tämä vaihe on hyvin tärkeä.
Turvakaaren avaaminen
• Paina painiketta (12) ja avaa kaari.
- Turvakaari voidaan poistaa avaamalla kaaren kiinnikkeet kummaltakin puolelta
Turvakaaren säätäminen
• Laske kaari alemmaksi ja lukitse takaisin kiinnikkeisiin (13)
VAROITUS
- Turvakaari tulee olaa asennettuna aina kun ratasta käytetään
- Tarkista aina ennen käyttöä, että kaari on kunnolla asennettu istui-nosan runkoon.
Istuinosan kasaaminen ja käyttö
16
Istuinosan kiinnittäminen ja irrotus.

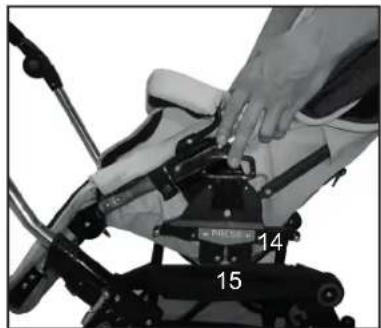

- Kiinnitys: Laita vaunun jarru päälle. Nosta istuinosa rungossa olevien Easy Fix kiinnikkeiden (14) päälle ja paina istuinosa kiinnikkeet (15) rungon vastaaviin kiinnikkeisiin..
- Istuinosa voidaan kiinnittää runkoon kummankin suuntaisesti.
VAROITUS
Tarkista aina ennen käyttöä, että istuinosa on kunnolla lukittunut paikoilleen.
- Irrotus: Laita vaunun jarru päälle. Nosta istuinosan kahvat kummaltakin puolelta (16) ylös ja nosta istuinosa irti rungosta.
- Istuinosa voidaan kiinnittää kummankin suuntaisesti rungolle.
VAROITUS
- Poista aina lapsi vaunuista ennen kuin kasaat tai taitat vaunut kasaan
- Pidä tukevasti kiinni istuinosan kahvoista kunnes kumpikin puoli on lukittunut kunnolla.
TÄRKEÄÄ
- Tarkista aina ennen käyttöä, että istuinosa on kunnolla lukittunut rungolle
- Tarkista aina ennen käyttöä, että istuinosa on kunnolla lukittunut rungolle
- Älä koskaan nosta vaunua istuinosasta sen ollessa lukittuna runkoon
Kuomun säätäminen
- Säädä kuomua vetämällä sitä varovasti etureunasta (17) eteen-/taaksepäin haluttuun asentoon.
TÄRKEÄÄ
- Älä koskaan nosta istuinosaa kuomusta kiinni pitäen.
- Älä koskaan nosta vaunua rungon lisäosasta sen ollessa lukituna runkoon
Huomaa
- Jos kuomua liikuttaa ylös alas työntöaisan putkea pitkin, voi tähän tulla naarmuja. Pidä työntöaisan putki puhtaana liasta ja pölystä.
Aurinkosuoja
- Kuomu voidaan taittaa eteen, jotta saadaan parempi suoja auringolta.
Jalkatuen säätö
- Jalkatuki voidaan säätää eri asentoihin. Säätääksesi jalkatukea alaspäin paina kummallakin puolella olevia nappeja (18) ja säädä jalkatuki haluttuun asentoon (19).
- Säätääksesi jalkatukea ylempiin asentoihin nosta jalkatuke sen etureunasta.
- Jalkatuki säätyy automaattisesti ylimpään asentoon kun vaunu kasataan.
VAROITUS
- Älä koskaan anna lapsen seisoa tai kivetä jalkatuen päällä.
Valjaiden olkavöiden korkeuden säätö
Säätäminen alimmasta kohdasta ylimpään.
- Säätääksesi vyöt alimmasta ylimpään kohtaa: Aloita irrottamalla vyönpehmusteet
- Avaa kaikki vetoketjut saadaksesi selkänojan esiin.
- Siirrä olkavyöt alimmista reistä (20) ylempiin reikiin (21).
Säätäminen ylimmästä kohdasta alimpaan.
- Tee yllämainitut toimenpiteet käänteisessä järjestyksessä.
Istuinosan kasaaminen ja käyttö
21
Haaravyön säätäminen
Haaravyön siirtäminen sisemmästä uloimpaan kohtaan.
- Muuttaaksesi haaravyön paikkaa avaa vetoketju (22) päästäksesi käsiksi istuinlevyyn.
- Vedä haaravyöulos alakautta sisemmästä kankaan läpiviennistä (23) ja takaisin istuinkankaan läpi uloimmasta läpiviennistä (24).
- Sulje vetoketju (22).
Haaravyön siirtäminen uloimmasta sisempään kohtaan.
- Muuttaaksesi haaravyön paikkaa uloimmasta sisempään kohtaan, tee yllä mainitut toimenpiteet käänteisessä järjestyksessä.
VAROITUS
22
- Tarkista enne käyttöä, että istuinkangas on kunnolla paikoillaan ja kaikki 5 vetoketjua ovat kunnolla kiinni
5-pistevaljaiden säätäminen
- Laita haaravyö (25) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä lantiovyöt (26) valjaiden lukkoon kunnes ne "napsahtavat" paikalleen. Varmista, että lantiovyöt ovat lukittuneet.
- Säädä kaikki vyöt liukusäätimien avulla (27), siten että ne ovat napakasti lapsen vartalon myötäiset.
- Avaa olka- ja lantiovyöt painamalla valjaiden lukkojen keskellä olevia painikkeita (28). Kummankin lantiovyön päässä on kiinnityslenkit erillisille valjaille, jotka täyttävät BS 6684:n.
23
VAROITUS
- Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki soljet ovat kiinnitettyinä, ja että valjaat ovat kiinni vaunujen valjaski-innikkeissä.
Istuinosan/selkänojan säätäminen
- Vedä selkänojan säädintä (muovinen hihna)(29) ja säädä selkänoja haluttuun asentoon (30).
VAROITUS
- Tarkista, että selkänoja on lukittunut johonkin neljästä asennostaan painamalla selkänoja taaksepäin, kunnes se lukittuu haluttuu asentoon. HUOM! Selkänojan alinta asentoa ei ole tarkoitus käyttää muuten kuin silloin kun vaunu taitetaan kasaan.
24
- Tarkista ennen kuin säädät vaunun toimintoja, että lapset ovat riittävällä etäisyydellä. Lapsen turvallisuus on sinun vastuullasi.
Vaunun taittaminen kasaan
- Kytke vaunun jarru päälle. Taita kuomu (31) istuinkehikkoa vasten.
VAROITUS
- Nosta lapsi pois vaunuista kun kasaat tai taitat vaunuja kasaan.
- Tarkista ennen kuin säädät vaunun toimintoja, että lapset ovat riittävällä etäisyydellä. Lapsen turvallisuus on sinun vastuullasi.
- Säädä istuinosa/selkänoja alimpaan asentoon vetämällä selkänojan lukitushihnasta selkänojan takaa ja samalla säätärn selkänojan alimpaan asentoon (32).
25
- Selkänoja tulee säätä AINA alimpaan asentoon ennen kuin vaun taitetaan kasaan. Selkänojan alin asento on tarkoitettu käytettäväksi ainoastaan kun vaunut taitetaan kasaan.
- Taita runko kasaan kuvien 9 – 10 osoittamalla tavalla.
- Jotta ratas menisi pienempään tilaan, irrota turvakaari kuvien 8 – 9 osoittamalla tavalla.
Vaunukopan kasaaminen ja käyttö
1
Vaunukopan asennus
- Poista patja ja kopan runko muovipussista. Vaunukopan pohja on valmistettu puusta.
VAROITUS
- Tukehtumisvaara! Älä anna lasten leikkiä tai muutoin käsitellä muovipussia
2
Kopan pingottaminen auki
- Pingottaaksesi kopan rungon auki, vedä metalliset tuet pohjalevyä pitkin kunnes ne lukittuvat muovisen uraan.

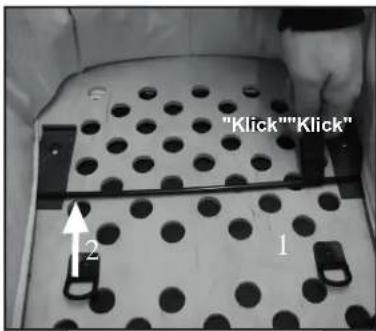

- Vedä kumpikin puoli vuorotellen siten että tuet (1) ja (2) lukittuvat osiin (3).
- Toista sama toimenpide toisen tuen kanssa kopan toisessa päässä.
VAROITUS
- Tarkista enne käyttöä, että kaikki 4 kopan metallista tukea ovat lukittuneet muovisiin osiin (3) ja kopan runko on tukeva.
3
Vaunukopan varastointi
- Nosta patjaa

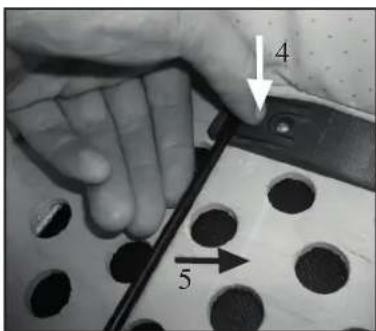

- Paina nappia muovisessa osassa, johon metalliset tuet ovat lukittuneet (4).
• Vedä metallituki napin yli (5)
• Toista toimenpide kopan kaikissa neljässä kulmassa - Vedä metalliset tuet yhteen ja anna kopan mennä kasaan.
4

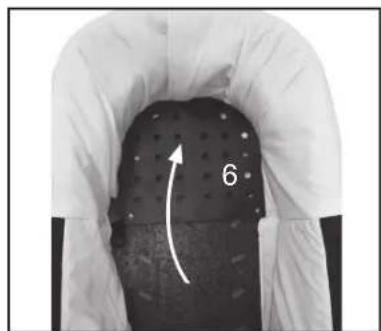

• Taita selkönoja (6) makuuasentoon. (Vain tietyissä malleissa)
5
Selkänojan säätäminen (Vain tietyissä malleissa)

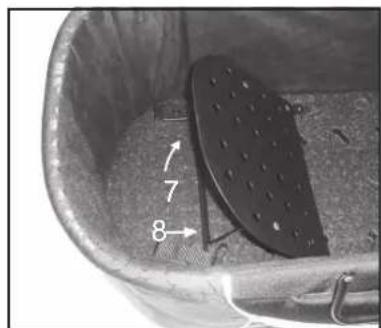

- Nosta selkänoja (7) ylös ja laita selkänojan tuki nojamaan vaunukopan metallitukea (8) vasten.
Viking v. 2.1
Vaunukopan kasaaminen ja käyttö
6
• Aseta patja paikoilleen
VAROITUS
- Älä käytä erillisiä patjoja kopassa/kantokasissa. Käytä ainoastaan Emmaljungan alkuperäistä patjaa.
7
Kuomun kankaan irrottaminen
• Avaa vetoketju 10 ja irrota kangas
8
- Kiinnitä kuomun tarranauha vaunukopan pääpuoleen (11).
9
Kuomun säätäminen
- Paina kummalkin puolella olevia nappeja (12) samanaikaisesti ja säädä kuomu haluttuun asentoon (13) martin.
10
- Älä koskaan nosta vaunukoppaa kuomusta kun se on kiinnitettynä runkoon.
Vaunukopan kiinnittäminen rungolle
- Kytke vaunun jarru päälle. Nosta koppa kantokahvasta kiinni pitäen rungon päälle siten, että kopan kiinnikkeet tulevat rungon vastaavien osien (14) päälle. Paina koppa kiinni runkoon.
VAROITUS
- Tarkista aina ennen käyttöä, että vaunukoppa on kunnolla lukittunut.
Vaunukopan kasaaminen ja käyttö
11
Vaunukopan irrottaminen rungosta
- Kytke vaunun jarru päälle. - Paina kahvan nappi sisään ja vedää kahvaa (15) samanaikaisesti taaksepäin. Nosta koppaa ylöspäin (16). Riippuen lapsen asennosta, nosta koppaa kantokahvasta sen ollessa jommassakummassa kantoasennossa kuten kuvissa 12 ja 13. Tämä on hyvin tärkeää. Koppaa ei saa nosta jos kantokahva ei ole jommassakummassa kantoasennossa.
12
- Nosta koppaa aina lapsen asennosta riippuen kuten osoitettu ku-vissa 12 ja 13. - Nosta koppaa ainoastaan kantokahvasta sen ollessa lukittuna jom-paankumpaan kantoasentoon. Tämä on hyvin tärkeätä.
13
- Älä koskaan aseta koppaa portaiden läheisyyteen. pöydän päälle tai muihin sellaisiin paikkoihin, josta se voi pudota. - Älä koskaan käytä koppa kehtona ulkona tai epätasaisilla alustoilla. - Älä koskaan käytä vaunukoppaa lapsen sänkynä. - Niissä vaunumalleissa, joissa ei ole kiinteää hyttysverkkoa, käytä ainoastaan sellaista hyttysverkkoa joka istuu tukevasti kopan ympärille eikä lapsi voi vetää sitä päälleen.
Hoito- ja kunnossapito
Yleisiä hoito-ohjeita
- Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaa.
- Käytä aina sadesuojaa lumisateella tai sateella.
- Älä säilytä vaunuja kylmässä tai kosteassa paikassa.
- Kuivaa runko heti, jos se on kastunut. Varmista, että vaunut ovat aina kuivat kun niitä ei käytetä.
- Huuhdo ja kuivaa vaunut ennen kuin viet ne sisälle, jos olet käyttänyt niitä lähellä merta tai suolatuilla ajoväylillä.
- Noudata huolellisuutta kuljetuksessa ja säilytyksessä. Myyntitapahtuman jälkeen tulleet naarmut eivät ole reklamaation aihe.
Säännöllinen huolto
- Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Renkaiden vanteet sekä kappa tulee pestä säännöllisesti lämpimällä vedellä sekä kuivata kuivalla pyyhkeellä. Talviaikaan tämä toimenpide tulee suorittaa vähintään kerran viikossa, muuten tuotteeseen saattaa tulla ruostevauri-oita. Mikäli vaunun osiin ilmestyy pintaruostetta, mikä on mahdollista, tulee ruoste poistaa kromin kiillotusaineella.
Tärkeää! Jauhelakattuja runkoja sekä lakkapintaisia renkaiden vanteita ei saa käsitellä kromin kiillotusaineella koska se saattaa tehdä muutoksia väriin.
- Rasvaa akselit ja jousitus kerran kolmessa kuukaudessa (pyyhi akselit rievulla ennen kuin rasvaat ne). Rasvaa petrolipohjaisella rasvalla tai moottoriöljyllä.
Tarkista, että:
- kaikki rungon lukot toimivat virheettömästi.
- kaikki nupit, ruuvit ja mutterit on kiristetty hyvin eivätkä ole vaurioituneita.
- muoviosat eivät ole vaurioituneita.
- kaikki pyörälaakerit ovat hyvässä kunnossa.
- kaikki selkänojapussin ja istuinosan tarranauhat ovat kunnolla kiinni.
- kaikki jalkatuen painonapit ovat kunnolla kiinni
- kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.
- tarkista että turvalukko on ehjä ja liikkuu vapaasti.
- tarkista että jarru toimii ja että jarrukumi on ehjä.
- Pysäköintijarru toimii moitteettomasti ja jarrukumi on ehjä.
- renkaiden ilmanpaine on oikea (katso merkintä renkaan kumissa 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)
- Kantokopan kahvat ja pohja tulee tarkistaa säännöllisesti mahdollisten rikkoontumisten ja kulumien varalta.
HUOM
- Tarvitessasi Emmaljungan alkuperäisosia tai vaunua koskevaa teknistä tietoa, ota aina ensiksi yhteys valtuutettuun Emmaljunga kauppiaaseen jolta olet vaunut ostanut.
- Ostamaasi tuote noudattaa uuden kuluttajansuojalakin ohjeita ja määräyksiä. Uusi kuluttajansuojalaki on astunut voimaan 1. kesäkuuta 2006. Mikäli sinulla on kysyttävää kuluttajansuojasta koskien Emmaljungan tuotteita, kysy myyjältä.
VAROITUS
- Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia mikäli säilytät vaunuja aroilla lattiapinnoilla.
- Pysäköintijarrun mekanismissa on liikkuvia osia, jotka vaativat säännöllistä huoltoa toimiakseen moitteettomasti
- Jarrun tulee olla hyvin rasvattu, jotta se toimii moitteettomasti. Poista jarrun liikkuvista osista lika, hiekka, lumi ja jää.
- Voitele vähintään kerran kuukaudessa jarrupoljin, renkaiden akselit, renkaiden lukkolaitteet ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voiteluai-netta käyttäen.
- Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa pitää jarru huoltaa useammin. Suorita yllämainitut toimenpiteet tarvittaessa useammin.
Hoito- ja kunnossapito
Pesuohjeita
- Kuomu:
Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytä mietoa pesuliuosta. Huuhtele huolellisesti. Anna kuomun kuivua ylösalaisessa asennossa. Duo Combi: Kuomun irrotettavat osat pestään edellä olevien ohjeiden mukaisesti. Kaksosten Sport-rattaat: Käsittele vuorta (kuitumateriaalia) hellävaraisesti.
• Verhoilu ja 5-pistevaljaat:
Irrota verhoilu rungosta. Pese verhoilu käsin haaleassa vedessä. Käytä mietoa pesuliuosta. Huuhtele huolellisesti. Anna verhoilun kuivua. Kun olet irrottanut verhoilun, voit käsitellä 5-pistevaljaat. Pyyhi nylon-hihna ja muoviosat kostealla rievulla. Ei käsin pesua. Varmista, että valjaat ovat kuivat ennen kuin asetat verhoilun takaisin paikalleen.
• Turvakaaren pehmuste:
Irrota turvakaaren pehmuste. Pese käsin haaleassa vedessä. Käytä mietoa pesuliuosta turvakaaripehmus-teen ulkopuolen pesemiseen. Huuhtele huolellisesti. Käsittele sisäpuolta (kuitumateriaalia) hellävaraisesti. Anna kuivua.
- Vaunukoppa
Poista kuomu ja patja. Kuivaa kopan ulkokangas sekä vuori kostealla liinalla. Ei käsin pesua. Kuivata koppa auki pingotettuna. Varo kastelemasta kopan puista pohjaa
Muita tietoja
- Silitys: Silitettäessä kaikki kangasosat pitää suojata liinalla, joka on 100 % puuvillaa, laittamalla liina kankaan päälle. Verhoilun ulkopuolen kangasta (100 % polyesteriä) ja vuorta (65 % puuvillaa, 35 % polyesteriä) silitettäessä silitysraudan pitää olla keskikuuma (110°C).
- Varmista, että kaikki osat ovat kuivuneet ennen kuin kokoat vaunut uudelleen. Tarkista istuinosan alapuolen ja selkänojapussin kaikki saumat ja kanttaukset.
- Voit käsitellä verhoilun esimerkiksi Scotchgard™ -kyllästeellä pesun jälkeen. Kyllästä kankaat ennen kuin kokoat vaunut uudelleen.
VAROITUS
- Älä päästä lapsia vaunuihin ensimmäisten 24 tunnin aikana kankaan kyllästämisen jälkeen.
Uudelleenkokoaminen pesun jälkeen
VAROITUS
- Varmista aina, että asennat vaunun oikein näiden käyttöohjeiden mukaisesti.
TÄRKEÄÄ
Leatherette kankaiden pesuohjeet
- Leatherette keinonahalla varustettuja vaunuja ei saa pestä yllä olevien pesuohjeiden mukaan. Leatherette tekstiilinahkaiset vaunut puhdistetaan tipalla väritöntä astianpesuainetta ja pyyhkimällä kostealla liinalla. Kuivatus huoneenlämmössä.
Emmaljunga
Huoltokirja
Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta.
Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta.
Ennen kun vaunu toimitetaan tehtaalta, vaunu on tarkasti testattu ja tarkastettu. Tämän lisäksi
Emmaljunga jälleenmyyjä on tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset.
Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.
Runkonumero
Luovutustarkastus
0
Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus
6 kk tarkastus
6
Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus
12 kk tarkastus
12
Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus
24 kk tarkastus
24
Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus
36 kk tarkastus
36
Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus
Emmaljunga
Luovutustarkastus
1. Tarkista pakkauksen sisältö:
Viking Runko
□ 1 kpl Kasaan taitettu runko tavarakorilla
□ 2 kpl Pyöriä
□ 1 kpl Käyttöohje
Viking istuinosa
□ 1 kpl Istuinosa 5-pistevaljailla
□ 1 pari Olkavöiden pehmusteita
□ 1 kpl Kuomu
□ 1 kpl Istuinkangas
□ 1 kpl Turvakaaren pehmuste
Viking koppa
1 kpl Vaunukoppa
□ 1 kpl Kuomun kangas
□ 1 kpl Kopan Jalkapeite
□ 1 kpl Patja
2. Vaunun rungon toiminnot
Taita runko auki.
□ Tarkista kasauslukkojen toiminta kummallakin puolella runkoa.
□ Tarkista turvapainikkeiden/turvahaan toiminto.
□ Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.
□ Tarkista, että istuinosa/vaunukoppa lukittuvat runkoon rungon kummallakin puolella.
□ Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.
□ Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.
□ Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.
□ Tarkista, että jalkatuki lukittuu kumpaakin asentoon.
3. Renkaat ja jarru
□ Laita akseleiden päihin rasvaa.
□ Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen
□ Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.
4. Silmämääräinen tarkastus
□ Tarkista kaikki niitti- ja ruuviliitokset.
□ Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt.
□ Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta.
Emmaljunga
Service Protocol
Perushuolto
6 kk
12 kk
24 kk
36 kk
Rungon / Istuinosan / Vaunukopan toiminnot
Tarkista kasauslukkojen toimivuus kummallakin puolella runkoa.
Tarkista turvapainikkeiden/turvahaan toimivuus. Tarkista niiden toimivuus taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.
Tarkista, että rataistuin/vaunukoppa lukittuvat runkoon rungon kummallakin puolella.
Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.
Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.
Tarkista rungon jousituksen säätö (Suspension Technology) – Säädä jäykkyys kummalakin puolella runkoa kaikkiin kolmeen eri asentoon.
Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin kolmeen eri asentoon.
Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana oleviin kahteen asentoon.
Renkaat ja jarru
Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.
Tarkista, että jarru lukitsee kummatkin takapyörät.
Silmämääräinen tarkistus
Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.
Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.
Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta.
Rasvaus
Puhdista ja rasvaa renkaat, akselit, nivelet, kasauslukot, jalkatuki ja turvalukko.
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
□ □ □ □
Muita huomioita (muita suoritettuja toimenpiteitä)
Emmaljunga
Sisukord
Teema ....
Karbi sisu 138
Emmaljunga originaaltarvikud 138
Oluline ohutusalane teave 139-142
HOIATUS! Iste ei sobi alla kuuekuusele lapsele.
HOIATUS! Kasutage alati turvarihma.
HOIATUS! Lapsevankris ei tohi olla lisalapsi ega -kotte.
- Kontrollige, kas esirattad on pöördasendis (tömmake lukustusrön-gas üles).
Vankriraami lukustusfiksaator
□ Määrida teljeotsi.
□ Paigaldada rattad ja veenduda, et rattad lukustuvad oma kinnituses.
□ Kontrollida parkimispiduri lukustust mölema tagaratta puhul.
Puhastada ja määrida rattad, raamilukud, jalatugi ja ohutuskaitse
• Buomelio apvalkalas:
- Emmaljunga®
- Pakkauksen sisältö:
- Viking Runko
- Viking Istuinosa
- Viking Koppa
- Emmaljunga original -tarvikkeet
- Tärkeää tietoa turvallisuudesta
- Noudata huolellisesti kuljetuspalvelua tarjoavan huolitsijan ohjeita siitä kuinka vaunut tulee kiinnittää matkan ajaksi.
- VAROITUS! Pidä poissa avotußen lähettyviltä.
- Rungon kasaaminen ja käyttö
- Rungon kokoaminen
- VAROITUS
- Pyörien asennus
- TÄRKEÄÄ
- Etupyörien kiinnitys runkoon.
- Jarrun käyttö
- Näin säädät kopan/istuinosan kallistuskulmaa
- Etupyörät voidaan lukita tai pitää vapautettuna.
- (Tämä koskee ainoastaan runkoja, joissa on irrotettavat eturen-kaat)
- Vaunun taittaminen kasaan
- Kuljetuslukko
- Istuinosan kasaaminen ja käyttö
- Istuinkankaan irrotus ja asennus
- Kuomun kankaan poisto
- Turvakaaren avaaminen
- Turvakaaren säätäminen
- Istuinosan kiinnittäminen ja irrotus.
- Kuomun säätäminen
- Huomaa
- Aurinkosuoja
- Jalkatuen säätö
- Valjaiden olkavöiden korkeuden säätö
- Säätäminen alimmasta kohdasta ylimpään.
- Säätäminen ylimmästä kohdasta alimpaan.
- Haaravyön säätäminen
- Haaravyön siirtäminen sisemmästä uloimpaan kohtaan.
- Haaravyön siirtäminen uloimmasta sisempään kohtaan.
- 5-pistevaljaiden säätäminen
- Istuinosan/selkänojan säätäminen
- Vaunukopan kasaaminen ja käyttö
- Vaunukopan asennus
- Kopan pingottaminen auki
- Vaunukopan varastointi
- Selkänojan säätäminen (Vain tietyissä malleissa)
- Kuomun kankaan irrottaminen
- Vaunukopan kiinnittäminen rungolle
- Vaunukopan irrottaminen rungosta
- Hoito- ja kunnossapito
- Yleisiä hoito-ohjeita
- Säännöllinen huolto
- Tarkista, että:
- HUOM
- Pesuohjeita
- - Kuomu:
- • Verhoilu ja 5-pistevaljaat:
- • Turvakaaren pehmuste:
- - Vaunukoppa
- Muita tietoja
- Uudelleenkokoaminen pesun jälkeen
- Leatherette kankaiden pesuohjeet
- Emmaljunga
- Huoltokirja
- Runkonumero
- Luovutustarkastus
- Tarkista pakkauksen sisältö:
- Vaunun rungon toiminnot
- Renkaat ja jarru
- Silmämääräinen tarkastus
- Service Protocol
- Perushuolto
- Rungon / Istuinosan / Vaunukopan toiminnot
- Renkaat ja jarru
- Silmämääräinen tarkistus
- Rasvaus
- Muita huomioita (muita suoritettuja toimenpiteitä)
- Sisukord
- Teema ....
- Vankriraami lukustusfiksaator
- • Buomelio apvalkalas:
Merkki : Emmaljunga
Malli : Viking
Kategoria : Lastenvaunu
