KÄYTTÖOHJE City Cross Emmaljunga

Instruktionsmanual • Brugsanvisning • Gebrauchsanweisung • Instruction manual • Seuraavien tuotteiden käyttöohjeet

City Cross & City Carrycot

Tämä tuote vastaa DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005. EN 1466:2008 standardin vaatimuksia

Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseksi, noin 6 kuukauden ikäisestä aina 3 vuoden ikään asti. Lapsen enimmäispaino 15 kg.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk. Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti.

VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa.

VAROITUS! Tämä kantokassi soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, nousta itseensä käsien varaan tai polvien varaa. Lapsen enimmäispaino: 9 kg. VAROITUS! Älä koskaan käytä kantokoppaa erillisen jalustan päällä.

Vaunukopan ulkoinen pituus/ulkoinen leveys on 860 mm/450 mm. City kopan ulkoinen pituus/ulkoinen leveys 795 mm/430 mm. Kantokassin Ulkoinen Quadrolift leveys 800 mm/400 mm. Kantokassin Ulkoinen Babylift leveys 800 mm/330 mm.

HUOMAA! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

LES DISSE INSTRUKTIONER OMHYGGELIGT F∅R BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT BAKNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE F∅LGER DISSE INSTRUKTIONER!

Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

6 män 12 män 24 män 36 män

Chassits / Sittdelens / korgens funktion

Tämä osa koskee kaikkia tuotteita.

Osa Osa koskee seuraavia tuotteita

Pakkauksen sisältö 91 Kaikki tuotteet

Emmaljunga Original tuotteet 91 Kaikki tuotteet

Tärkeää tietoa turvallisuudesta 92-95 Kaikki tuotteet

Rungon kokoaminen 96 City Cross

Rungon käyttö 97-98 City Cross

Istuinosan kokoaminen 99-101 City Cross

Rattaan käyttö 102-103 City Cross

City kopan kokoaminen 104 City Koppa

City kopan käyttö 105 City Koppa

Hoito ja kunnossapito 106-107 Kaikki tuotteet

Huoltojen dokumentointi 108 Kaikki tuotteet

Luovutustarkastus 109 Kaikki tuotteet

Huoltokaavake 110 Kaikki tuotteet

Pakkauksen sisältö

Tämä osa koskee kaikkia tuotteita.

City Cross

1 kpl Ratasosa 5-piste valjailla

1 kpl Sarja valjaiden olkapehmusteita

1 kpl Kokoontaitettava runko tavarakorilla

4 kpl Vaunu pyöriä

1 kpl Sadesuoja

1 kpl Käyttöohje

1 kpl Kuomu

1 kpl Ratasosan verhoilu

1 kpl Jalkatuen pehmuste

1 kpl Turvakaaren pehmuste

1 kpl Muovipussi

City Koppa

1 kpl Vaunu koppa

1 kpl Kuomu

1 kpl Patja

1 kpl Käyttöohje

1 kpl Tuulisuoja

Emmaljunga Original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuuden. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.

Tärkeitä tietoja turvallisuudesta

Tämä osa koskee kaikkia tuotteita.

Lue kaikki VAROITUKSET ja TÄRKEÄT TIEDOT ennen kuin käytät vaunuja ensimmäistä kertaa.

Säilytä käyttöohjeet myöhempää käyttöä varten.

TARKEAA! Säilytä käyttöohjeet myöhempää käyttöä varten.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut.

VAROITUS Tarkista aina, että lapset ovat turvallisen matkan etäisyydellä, ennen kuin taitat rungon kasaan tai kokoat sen.

VAROITUS Älä anna lasten leikkiä vaunuilla.

VAROITUS Käytä lapsella turvavaljaita heti, kun hän oppii istumaan.

VAROITUS Ratasosaa ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

VAROITUS Kiinnitä lapsi aina turvavaljailla.

VAROITUS Tarkista aïna ennen käyttöä, että turvaistuimen adapteri, ratas- tai koppaosa on kunnolla kiinnittynyt.

VAROITUS Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana.

VAROITUS Älä koskaan käytä tuotetta jos jokin sen osa on vahingoittunut.

Standardin EN 1888:2010 mukainen varoitustexti

VAROITUS Lapsen jättäminen ilman aikuisen valvontaa saattaa olla vaarallista.

VAROITUS Vaunukopassa käytettävän patjan enimmäispaksuus on 45mm.

VAROITUS Alä ripusta mitään työntöaisaan, koska se voi heikentää vaunujen vakautta.

VAROITUS Käytä aina valjaiden haararemmiä yhdistääksesi lantiovyöt.

Standardin EN1888:2003+A1:2005+A2:2005+A3:2005 mukainen varoitustexti

VAROITUS Lapsen turvallisuus on sinun vastuullasi.

Käytä lapsella aina turvavaljaita, äläkä koskaan jätä lapsia ilman valvontaa. Lapset tulle pitää turvallisella etäisyydellä kun vaunun toimintoja säädetään. Vaunu vaati säännöllistä huoltoa. Ylikuorma, väärinkäyttö ja muiden kuin valmistajan hyväksymien varaosien ja tarvikkeiden käyttö voi vahingoittaa vaunua. Lue käyttöohje.

Tärkeitä tietoja turvallisuudesta

VAROITUS Noudata valmistajan ohjeita.

VAROITUS Ålä koskaan poistu vaunujen luota, jos jarru ei ole päällä.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu.

VAROITUS Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

VAROITUS Tuotetta ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

Austraalian lainsäädännön mukainen varoitus

Välttyäksesi vakavilta loukkaantumisilta tai kuolemantapauksilta:

VAROITUS Kytke aina vaunun jarru päälle, kun pysäköit vaunun.

VAROITUS Älä koskaan jätä lapsia ilman aikuisen valvontaa.

VAROITUS Kiinnitä lapsi aina turvavaljailla.

VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu.

VAROITUS Tarkista aina enne kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

VARÕITUS Irrota turvavaljaiden olkahihnat ja lantiovyö toisistaan kun vaunua ei käytetä.

VAROITUS Ålä kuljeta lasta vaunukopassa, kun lapsi on oppinut nousemaan itse istumaan.

VÄROITUS Älä koskaan pysäköi vaunua kuumien lämpölähteiden tai avotulen läheisyyteen.

VAROITUS Vältä portaita, porraskäytäviä ja rullaportaita, koska ne voivat olla vaaraksi lapsille.

Standardin AS/NZS 2088:2009 mukainen varoitus

VAROITUS Älä anna lasten leikkiä vaunun kopan läheisyydessä.

VAROITUS Alä käytä vaunun koppaa, mikäli jokin sen osista on rikki, vioittunut tai kadonnut.

VAROITUS Käytä ainoastaan varaosia, jotka ovat valmistajan toimittamia tai hyväksymiä.

Tärkeitä tietoja turvallisuudesta

Tämä osa koskee kaikkia tuotteita.

VAROITUS Älä käytä vaunun koppaa voimakkaiden lämmönlähteiden, kuten avotulen tai sähkölämmittimien läheisyydessä.

VAROITUS Älä koskaan käytä vaunun koppaa erillisen tason tai tuen päällä.

VAROITUS Älä jätä lasta ilman valvontaa.

VAROITUS Käytä vaunun koppaa ainoastaan tukevalla, tasaisella ja kuivalla pinnalla.

Standardin EN 1466:2004+A1:2007 mukaiset varoitukset

• Lapsen turvallisuus on sinun vastuullasi.
• Tämä vaunu on tarkoitettu yhden (1) lapsen kuljetukseen. Vaunu on tarkoitettu käytettäväksi 6 kuukauden iästä aina 15 kg asti. Älä kuljeta vaunuissa kerralla useampaa lasta kuin mille se alun perin on suunniteltu
• Ratasosa on tarkoitettu yhden lapsen kuljettamiseen ikäryhmässä 6kk - 15 kg.
• Vaunukoppa on tarkoitettu käytettäväksi yhdelle lapselle ikäryhmässä 0 - 6 kk aina 9 kg asti. Tuote ei sovellu käytet täväksi lapsille, jotka osaavat itse nousta istumaan, osaavat pyörähtää vatsaltaan selälleen tai osaavat tukea itsensä joko käsien tai polvien varaan.
• Käytä ratasta enintään sille määrälle lapsia, jolle se on suunniteltu.
• City Cross runkoja voidaan käyttää ainoastaan yhdessä Type A istuinosan sekä City Carrycot kopan kanssa.
  • Noudata hoito- ja kunnossapito ohjeita
• Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja huolellisuutta.
• On TÄRKEÄÄ, että kaikki vaunuja ja tarvikkeita käyttävät ymmärtävät ohjeet. Kerro ja näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä, vaikka kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.
• Mahdollisen seisomatelineen päällä seisovan lapsen enimmäispaino on 20kg
• Käytä ainoastaan yhtä (1) vaunun lisätarviketta kerrallaan. Esim. seisomateline, siskonistu in tai turvaistuimen adapteri.
• Älä koskaan aseta kuomun päälle mitään esineitä. Älä ko skaan käytä vaunua ilman kuomua. Kuomun taskut on tarkoitettu ainoastaan erittäin kevyille tavaroille ja saadaan kuormittaa korkeintaan 250 g painolla.
• Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, Emmaljungan valtuutetut jälleenmyyjät auttavat mielellään.
• Vaunut on tarkoitettu vain lapsen kuljettamista varten. Älä koskaan käytä lastenvaunuja lapsesi sänkynä.
• Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.
• Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai pois vaunuista.
  94 • Älä koskaan pysäköi vaunuja mäkeen.

Tärkeitä tietoja turvallisuudesta

Tämä osa koskee kaikkia tuotteita.

• Älä koskaan seiso tai istu rattaan jalkatuen päällä. Jalkatukea saadaan käyttää tukena yhden (1) lapsen jaloille. Jalkatuelle asetettava enimmäispaino on 3 kg. Kaikkinainen muu rasitus saattaa johtaa vakaviin henkilövahinkoihin.
• Älä koskaan käytä tuotetta, jos jokin sen osista rikki tai vaurioitunut.
• Tarkista aina ennen käyttöä, että kaikki vetoketjut ja nepparit ovat suljetut.
• Nosta lapsi aina pois vaunuista ennen kuin vaunut kasataan tai kootaan.
• Älä koskaan käytä vaunun kopassa ylimääräisiä patjoja tai muita patjoja, jotka eivät ole valmistajan hyväksymiä.
• Ylikuorma, väärin kokoon taitettu runko tai muiden kuin hyväksyttyjen tarvikkeiden käyttö voi vahingoittaa lasta/lapsia tai vaunuja.
• Käytettäessä kantokassia tulee tämä aina kiinnittää rattaan D-renkaisiin. Tarkista myös, että kantokopan/kantokassin kantohihnat ovat kunnolla kiinnitetyt. Kovan kantokopan hihnojen tulee kulkea kopan kuomun sisäpuolelta.
• Kaikki tuotteet, jotka asetetaan roikkumaan esim. vaunun kylkeen, työntöaisaan tai selkänojaan vaikuttavat tuotteen vakauteen. Käytä ainoastaan valmistajan hyväksymiä lisävarusteita.
• Tavarakoria ei saa kuormittaa yli 5 kg painavilla tavaroilla. Sijoita painavimmat esineet aina keskelle koria, muuten vaunuista voi tulla epävakaat.
• Käytä ainoastaan valmistajan hyväksymiä varaosia.
• Älä koskaan käytä vaununkoppaa erillisen jalustan päällä.
• Tarkista, ettei tavarakorissa ole esineitä, jotka voivat takertua pyörien pinnoihin.
  • Vaunukopan ulkoinen pituus/ulkoinen leveys on 860 mm/450 mm
• City kopan ulkoinen pituus /ulkoinen leveys 795 mm/430 mm
• Kantokassin Ulkoinen Quadrolift leveys 800 mm/ 400 mm.
• Kantokassin Ulkoinen Babylift leveys 800 mm/ 330 mm.

Rungon kokoaminen

Tämä osa koskee seuraavia tuotteita:

City Cross

1

- Poista muovisuojat akseleista. säilytä ne myöhempää käyttöä varten.

TÄRKEÄÄ

- Pyörien akselit ovat rasvatut ja saattavat tahrata. Muista käyttää pyöränsuojia sisätiloissa suojataksesi lattioita.

VAROITUS

- Älä anna lapsesi leikkiä, tai muutoinkaan käsitellä muovisuojia.

2

- Nosta jarrupoljin yläasentoon. Paina pölykapselin vapautuspainiketta, työnnä pyörä niin pitkälle akseliin kuin se menee. Päästä painike ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen.

VAROITUS

- Tarkista, että pyörä on kunnolla lukittunut paikoilleen.

Kiinnitä kaikki neljä pyörää samalla tavalla

3

1 2 3

Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia

Rungon kasaaminen

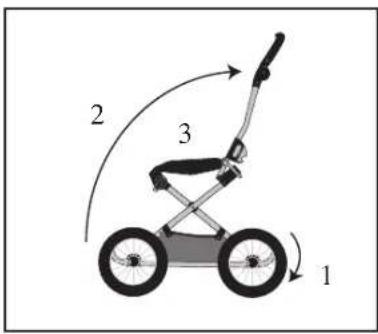

- Laita vaunun jarru päälle (1). Nosta runko ylös vetämällä työntöaisasta (2) ja pitäen samalla kiinni rungon sivusta(3).

VAROITUS

- Rungon lukituksen pitää napsahtaa lukkoon.

4

- Turvalukko (4) aktivoituu automaattisesti estämään tahatonta kasautumista mikäli päälukko (5) ei ole lukittuna.

VAROITUS

- Varmista aina ennen käyttöä, että turvalukko on lukossa, muutoin vaunun käyttö voi olla vaarallista.

Rungon käyttö

Tämä osa koskee seuraavia tuotteita:

City Cross

1

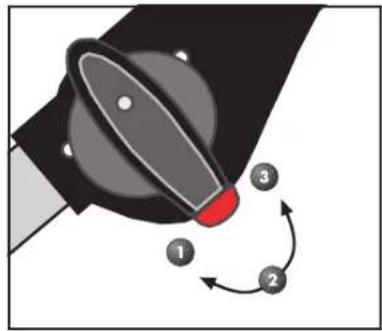

Näin käytät säädettävää E.A.S.T jousitusta.

Säädettävän jousituksenavulla voit säätää rungon jäykkyyden sopivaksi lapsen painon tai ajo-olosuhteiden mukaan.

- Jousituksen voi säätää kolmeen eri asentoon.

1. Pehmeä

2. Medium

3. Kova

VAROITUS

- Nosta lapsi pois vaunuista ennen kuin säädät jousitusta

- Säädä jousitus vetämällä säädön harmaa lukko (1) ulospäin samalla kääntäen säädön vipua haluttuun asentoon 1,2 tai 3. Säädä rungon jousitus samaan asentoon kummallakin puolella runkoa.

TÄRKEÄÄ

- Säädä rungon jousitus rungon ollessa alas taitettuna, jotta välttyisit mekanismin ylimääräisiltä kulumisilta.

VAROITUS

- Jousitus tulee säätää samalle jäykkyydelle kummallakin puolella runkoa, muutoin paino kohdistuu rungolle väärin ja saattaa vahingoittaa runkoa.

- Tarkista, että jousituksen säädön harmaa lukitus on kunnolla lukittu.

3

3 2

4

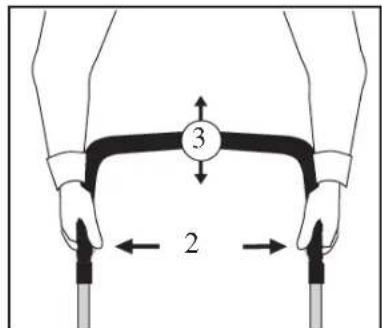

Työntöaisan korkeuden säätö.

- Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia harmaita nappeja(2) samanaikaisesti.

- Pidä nappeja alhaalla ja säädä aisa (3) haluttuun asentoon.

Jarrun käyttö

- Laita vaunun jarru päälle painamalla jarrupoljinta jalalla.

- Poista jarru nostamalla jarrupoljinta ylös.

VAROITUS

- Älä koskaan jätä vaunua/rattaita laittamatta jarrua ensin päälle.

- Vältä pysäköimästä rattaita ylä- tai alamäkeen.

- Muista laittaa jarru päälle aina, kun laitat lasta/lapsia rattaisiin tai otat pois.

- Keskiöjarrulla varustetut vaunut: Tarkasta, että jarrukeskiöt ovat kunnolla kiinni vaunun renkaissa.

- Keskiöjarrulla varustetut vaunut: Tarkista, että jarru tanko on lukittunut jarrukeskiöön kun laitat vaunun jarrun päälle.

Rungon käyttö

Tämä osa koskee scuraavia tuotteita:

City Cross

5

4

Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia

Rungon kasaaminen

- Kasaa vaunu runko nostamalla kasauslukot ylös kummaltakin puolelta vaunun runkoa (yksi kummallakin puolella).

6

- Nosta turvalukkoa ja anna työntöaisan painua eteen.

7

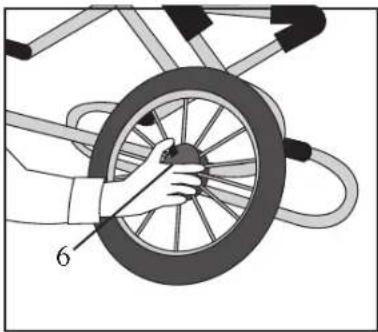

- Mikäli tarvitset rungon pienempään tilaan irrota pyörät.

TÄRKEÄÄ

- Pyyhi pyörien akseli ennen kuin asennat pyörät takaisin paikoilleen

8

- Tavarakori on valmiiksi kiinnitettynä runkoon mutta on irrotetta-vissa pesuun. Irrota puulevy tavarakorista ennen pesua.

Istuinosan kokoaminen

Tämä osa koskee seuraavia tuotteita:

City Cross

1

Istuinosan ja 5-pistevaljaiden asentaminen.

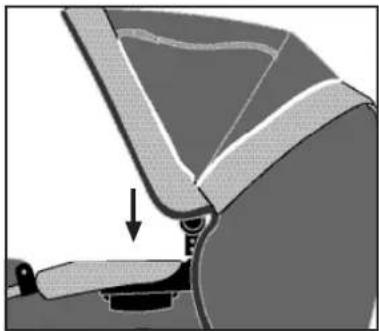

- Paina selkänojan säätimen lukko alas(1). Käännä selkänoja pystya-sentoon (2).

2

3 3

- Irrota olka- ja vyötäröhihnat valjaiden kiinnikkeistä ennen kuin asennat istuinosan paikoilleen. Pujota verhoilun selkäpussi(3) istuinosan selkänojan päälle.

3

4 5 5 6

• Pujota olkahihnat (4) selkänojissa olevista reistä
• Pujota vyötäröhihnat (5) verhoilun istuinosan reikien läpi.
• Pujota haarahihna(6) pohjan ja istuinosan reikien läpi.

4

7 8 8

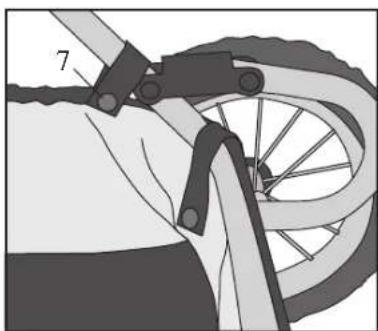

- Pujota olkapehmusteet olkahihnojen päälle (7). Kiinnitä olkahihnat vyötäröhihnoihin jousilukoilla (8).

Istuinosan kokoaminen

Tämä osa koskee seuraavia tuotteita:

City Cross

5

9

- Varmista, että verhoilun selkänojanpussi on niin pitkällä selkänojan kehyksen päällä, kuin se menee. (9)

VAROITUS

- Varmista aina, että selkänojan kangas on varmasti paikallaan ennen kuin sitä käytetään. Tämä vaihe on hyvin TÄRKEÄ.

6

- Paina kumpikin kangaskäsinoja kiinni istuinosan sivuihin.

7

10

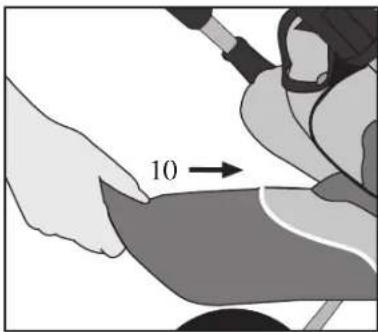

- Pue jalkatuen kangas (10) jalkatuen päälle.

8

11 12

Turvakaaren pehmusteen asentaminen

- pujota turvakaaren pehmuste (11) turvakaaren päälle ja vedä vetoketju kiinni

- Paina haarahihna (12) kiinni turvakaaren ympäri.

Istuinosan kokoaminen

Tämä osa koskee seuraavia tuotteita:

City Cross

9

Kuomun kiinnittäminen

- Paina kuomun kummallakin puolella olevat muovinupit istuiinosassa oleviin muovipidikkeisiin (yksi kummallakin puolella). Varmista, että ne napsahtavat kiinni.

- Kiinnitä tuulipussin (14) muovikoukut (13) metallitankoon (15).

TÄRKEÄÄ

- Kuomun tulee aina olla asennettuna ja muovisten koukkujen kiinnitettynä kun vaunua käytetään.

Jalkapeitteen asentaminen (tarvikkeet)

- Pujota jalkapeite jalkatuen yli ja kuomun etureunan suuntaan. Kiinnitä jalkapeite neppareilla vaunuun, kaksi kummalakin puolella.

TÄRKEÄÄ

- Kuomua ei voi taittaa taakse jos jalkapeite on kiinnitettynä.

Rattaiden käyttö

Tämä osa koskee seuraavia tuotteita:

City Cross

1

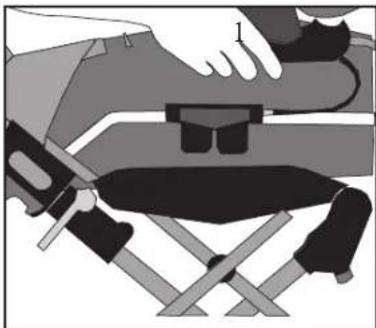

Lisä osan asennus ja irrotus

• Laita rattaan jarru päälle. Nosta lisäosa kahvoista (1) ja laita Easy Fix kiinnikkeet (2) oikeille kohdilleen ja paina niin, että lisäosa lukittuu.
• Irrotettaessa lisäosa jarruta ensiksi vaunu. Paina kahvat (1) sisään kummaltakin puolelta ja nosta lisäosa irti rungosta.

VAROITUS

• Nosta aina lapsi/lapset pois vaunuista kun kasaat tai kokoat vaunua.
• Pidä tukevasti kiinni kahvoista kunnes lisäosa on kunnolla lukittunut paikoilleen.

TÄRKEÄÄ! Tarkista aina ennen käyttöä, että lisäosa on lukittunut paikoilleen.

5- pistevaljaiden säätäminen

• Laita haarahihna (3) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä lannevyön lukot (4) valjaiden lukkoon kunnes ne napsahtavat paikalleen. Varmista, että lantiovyöt ovat lukittuneet.
• Säädä kaikki hihnat oikean pituisiksi liukusäätimien (5) avulla.
• Irrota olka- ja vyötäröhihnat painamalla valjaiden lukkojen keskellä olevia nappeja (6).
  Valjaiden lantiohihnojen päässä on kiinnityslenkit erillisille valjaille, jotka täyttävät BS 6684 standardin.
  Vaunu kopan pohjalla on kiinnityslenkit erillisille valjaille, jotka täyttävät BS 6684 standardin.

VAROITUS

- Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki soljet ovat kiinnitettyinä, ja että valjaat ovat ovat kiinni vaunujen valjaslenkeissä.

Selkänojan säätäminen

- Paina selkänojan lukitusta (7) sisään ja säädä selkänoja haluttuun asentoon.

VAROITUS

- Tarkista, että selkänoja on lukittunut yhteen neljästä asennosta pai-namalla selkänojaa taaksepäin.

Kuomun säätäminen

• Säädä kuomua vetämällä sitä varovasti etureunasta eteen-/taaksepäin haluttuun asentoon.
• Kuomussa on integroitu hyttysverkko, joka voidaan haluttaessa vetää vaunun yli ja kiinnittää muovisilla kuokuilla.

TÄRKEÄÄ

• Älä koskaan nosta lisäosaa kuomusta kiinni pitäen
• Älä koskaan nosta vaunua rungon lisäosasta sen ollessa lukittuna runkoon.
  Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia

Jalkatuen säätäminen

• Jalkatuki voidaan asettaa kahteen eri asentoon. Jalkatuki asetetaan alempaan asentoon nostamalla jalkatuen varmuuslukkoa ylöspäin samalla vetäen jalkatukea (8) ulospäin ja laskemalla se alas.
• Yläasentoon jalkatuki saadaan nostamalla jalkatuki vaakaasentton ja työntämällä sitä sisäänpäin.
• Varmista ennen käyttöä, että jalkatuki on lukittunut haluttuun asentoon Jalkatuen kangas on käännettävä.

VAROITUS

- Älä koskaan anna lapsen seistä jalkatuen päällä.

Rattaiden käyttö

Tämä osa koskee seuraavia tuotteita:

City Cross

6

10

Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia

Rattaan kasaaminen

- Laita vaunun jarru päälle. Laita selkänoja yläasentoon (9). Vedä kuomu alas turvakaaren päälle (10). Nosta jalkatuki yläasentoon.

9

VAROITUS

- Lapsi/Lapset eivät saa olla rattaassa kun ratasta kasataan tai kootaan.

7

11

- Taita runko vetämällä rungon lukkoja (yksi kummallakin puolella) ylöspäin.

Huomaa!

Istuinosa ei ole mukana kuvassa, jotta kuva olisi selvempi

8

- Nosta turvalukko ylös ja taita työntöaisa eteenpäin.

TÄRKEÄÄ

- Tarkista, ettei verhoilu jää aisan ja istuinosan väliin.

Huomaa!

Istuinosa ei ole mukana kuvassa, jotta kuva olisi selvempi

12

9

- Taita selkänoja yläasennosta ala-asentoon. Vedä kuomu sitten selkänojaa kohti.

Runko menee pienempään tilaan, kun irrotat renkaat vapauttamalla renkaiden keskiön lukitsimet ja vetämällä renkaat irti akselista.

TÄRKEÄÄ

- Pyyhi pyörien akseli ennen kuin asennat pyörät takaisin paikoilleen

Sadesuojan käyttö

- Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun aukon kohdalle jää aukko. Käytä sadesuojaa, joka tulee vaunun mukana.

- Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien mukaan kuivata vaunua ensin.

- Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin säilytyspussiin.

City kopan kasaaminen ja käyttö City Koppa (Lisävaruste City Cross rattaaseen)

Tämä osa koskee seuraavia tuotteita:

City Koppa

1

1 2

2

3 4

3

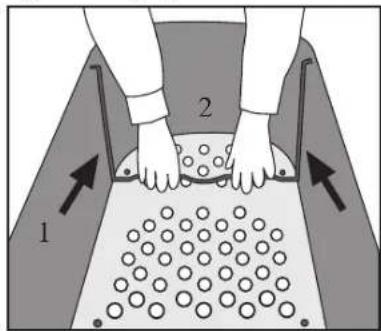

• Poista patja, verhoilu, päätypehmuste ja vuori muovipusseista. Työnnä metallituet (1) pohjassa oleviin loviin (2).
  • Pohjalevy on valmistettu puusta.

VAROITUS

• Tukehtumisvaara. Älä anna lapsen leikkiä, tai muutoinkaan käsitellä muovipusseja.
• Tarkista, että kumpikin metallituki on paikoillaan, ettei vaunun vakaus ja turvallisuus vaarannu.

• Aseta patja paikoilleen (4).
- Deluxepatja on yhdistelmä kuitupatjasta sekä vaahtomuovipatjasta. Tarkista, että patja on laitettu vaunukoppaan kovempi puoli alaspäin.

VAROITUS

- Syvyys kopan yläreunan (3) ja patjan (4) sekä muiden petivaatteiden välillä tulee olla vähintään 150 mm.

VAROITUS

• Vaunussa käytettävän patjan enimmäispaksuus 45 mm
- Kiinnitä kuomu painamalla kuomun kiinnitysnuppi kuomunkiinnikkeeseen. Varmista, että ne lukittuvat paikoilleen.

• Paina kuomu kiinni kummallakin sivulla olevilla neppareilla (5). Paina reunus (6) kiinni koppaan.
• Kuomun takana olevien neppareiden avulla voit kääriä kuomua ylös lämpimällä ilmalla parantaaksesi vaunun ilmanvaihtoa.

- Paina tuulisuoja kiinni kuomuun (7) ja kuomun kiinnikkeet (8) kopan kummallakin puolella.

TÄRKEÄÄ

- Kuomua ei voi kallistaa alas kun tuulisuoja on kiinnitettynä, ilman että painonapit (7) avataan.

City kopan käyttö

6

• Laita vaunun jarru pälle.

VAROITUS

- Lapsi/Lapset eivät saa olla rattaassa kun ratasta kasataan tai kootaan.

Kuomun säätäminen

- Säädä kuomua vetämällä sitä varovasti etureunasta eteen-/taaksepäin haluttuun asentoon.

Älä säädä kuomun asentoa mikäli jalkapeitteen nepparit ovat kiinni kuomussa.

TÄRKEÄÄ

• Älä koskaan nosta lisäosaa kuomusta kiinni pitäen
• Älä koskaan nosta vaunua rungon lisäosasta sen ollessa lukittuna runkoon.

Lisäosan kiinnittäminen

- Laita rattaan jarru päälle. Nosta lisäosa kahvoista ja laita Easy Fix kiinnikkeet (9) oikeille kohdilleen ja paina niin, että lisäosa lukittuu.

Lisäosan irrottaminen

- Irrotettaessa lisäosa laita rattaan jarru päälle. Paina kahvat (10) sisään kummaltakin puolelta ja nosta lisäosa irti rungosta.

Sadesuojan käyttö

• Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun aukon kohdalle jää aukko. Käytä sadesuojaa, joka tulee vaunun mukana.
• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien mukaan kuivata vaunua ensin.
• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin säilytyspussiin.

Hoito ja kunnossapito

Tämä osa koskee kaikkia tuotteita.

Yleisiä hoito-ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaa.
• Käytä aina sadesuojaa lumisateella tai sateella.
• Älä säilytä vaunuja kylmässä tai kosteassa paikassa.
• Kuivaa runko heti, jos se on kastunut. Varmista, että vaunut ovat aina kuivat kun niitä ei käytetä.
• Huuhdo ja kuivaa vaunut ennen kuin viet ne sisälle, jos olet käyttänyt niitä lähellä merta tai suolatuilla ajoväylillä.
• Noudata huolellisuutta kuljetuksessa ja säilytyksessä. Myyntitapahtuman jälkeen tulleet naarmut eivät ole reklamaation aihe

Säännöllinen huolto

- Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Renkaiden vanteet sekä kappa tulee pestä säännöllisesti lämpimällä vedellä sekä kuivata kuivalla pyyhkellä. Talvi aikaan tulee tämä toimenpide suorittaa vähintään kerran viikossa, muuten saattaa tuottceseen tulla ruostevaurioita. Mikäli vaunun osiin ilmestyy pintaruostetta, mikä on mahdollista, tulee ruoste poistaa kromin kiillotusaineella.

Tärkeää! Jauhelakattuja runkoja sekä lakkapintisia renkaiden vanteita ei saa käsitellä krominkiillotusainella koska se saattaa tehdä muutoksia väriin.

- Rasvaa akselit ja jousitus kerran kolmessa kuukaudessa (pyyhi akselit rievulla ennen kuin rasvaat ne). Rasvaa petrolipohjaisella rasvalla tai moottoriöljyllä.

Tarkista, että:

• kaikki rungon lukot toimivat virheettömästi.
• kaikki nupit, ruuvit ja mutterit on kiristetty hyvin eivätkä ole vaurioituneita.
• muoviosat eivät ole vaurioituneita.
• kaikki pyörälaakerit ovat hyvässä kunnossa.
• kaikki selkänojapussin ja istuinosan tarranauhat ovat kunnolla kiinni.
• kaikki jalkatuen painonapit ovat kunnolla kiinni
• kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.
• tarkista että turvalukko on chjä ja liikku vapaasti.
• tarkista että jarru toimii ja että jarrukumi on chjä.
• Pysäköintijarru toimii moitteettomasti ja jarrukumi on ehjä.
• renkaiden ilmanpaine on oikca (katso merkintä renkaan kumissa 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)
• Kantokopan kahvat ja pohja tulee tarkistaa säännöllisesti mahdollisten rikkoontumisten ja kulumien varalta..

HUOM

• Tarvitessasi Emmaljungan alkuperäisosia tai vaunua koskevaa teknistä tietoa, ota aina ensiksi yhteys valtuutettuun Emmaljunga kauppiaaseen jolta olet vaunut ostanut.
• Ostamaasi tote noudattaa uuden kuluttajansuojalakin ohjeita ja määräyksiä. Uusi kuluttajansuojalaki on astunut voimaan voimaan 1. kesäkuuta 2006. Mikäli sinulla on kysyttävää kuluttajansuojasta koskien emmaljungan tuotteita, kysy myyjältä.

VAROITUS

- Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia mikäli säilytät vaunuja aroilla lattiapinnoilla.

• Pysäköintijarrun mekanismissa on liikkuvia osia, jotka vaativat säännöllistä huoltoa toimiakseen moitteettomasti
•Jarrun tulcc olla hyvin rasvattu, jotta se toimii moittecttomasti. Poista jarrun liikku-vista osista lika, hiekka, lumi ja jää.
- Voitele vähintään kerran kuukaudessa jarrupoljin, pyörän akseli ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voiteluainetta käyttäen.
- Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa pitää jarru huoltaa useammin. Suorita yllämainitut toimenpiteet tarvittaessa.

Hoito ja kunnossapito

Tämä osa koskee kaikkia tuotteita.

Pesuohjeita

- Kuomu:

Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytä- mietoa pesuliuosta. Huuhtele huolellisesti. Anna kuomun kuivua ylösalaisin.

• Verhoilu ja 5-pistevaljaat :

Irrota verhoilu rungosta. Pese verhoilu käsin haalecassa vedessä. Käytä mietoa pesuliuosta. Puhdista huolellisesti. Anna verhoilun kuivua. Kun olet irrottanut verhoilun, voit käsitellä 5-pistevaljaat. Pyyhi nylonhihna ja muoviosat kostealla rievulla. Ei käsin pesua. Varmista, että valjaat ovat kuivat ennen kuin asetat verhoilun takaisin paikalleen.

- Turvakaaren pehmuste :

Irrota turvakaaren pehmuste. Pese käsin haaleassa vedessä. Käytä mietoa pesuliuosta turvakaaripehmusteen ulkopuolen pcsemiseen. Käsittele sisäpuolta (kuitumateriaalia) hellävaraisesti. Anna kuivua.

- Patja :

Deluxepatja on yhdistelmä kuitupatjasta sekä vaahtomuovipatjasta.

Suosittelemme patjalle käsinpesua mutta voidaan pestä myös koncessa 40 asteessa. Konepesun jälkeen tulle patjan täyte tasoittaa tasaiseksi uudestaan. Riippukuivaa. Huomioi, että patja ei sisällä valkaisuaineita, joten se saattaa ajan myötä kellastua.

• Vaunukoppa :

Irrota kuomu, vuorikangas, päänsuoja, patja ja päällinen. Pyyhi verhoilun ulkopinta ja vuori kostealla rievulla. Ei käsin pesua. Anna kopan kuivua auki pingoitettuna. Varmista, ettei pohjan puulevy kastu.

Muita tietoja

• Silitys: Silitettäessä kaikki kangasosat pitää suojata liinalla, joka on 100 % puuvillaa, laittamalla liina kankaan päälle. Verhoilun ulkopuolen kangasta (100 % polyesteriä) ja vuorta (65 % puuvillaa, 35 % polyesteriä) silitettäcssä silitysraudan pitää olla keskikuuma (110°C).
• Varmista, että kaikki osat ovat kuivuneet ennen kuin kokoat vaunut uudelleen. Tarkista istuinosan alapuolen ja selkänojapussin kaikki saumat ja kanttaukset.
• Voit käsitellä verhoilun esimerkiksi Scotchgard™ -kyllästeellä pesun jälkeen. Kyllästä kankaat ennen kuin kokoat vaunut uudelleen.

VAROITUS

- Älä päästä lapsia vaunuihin ensimmäisten 24 tunnin aikana kankaan kyllästämisen jälkeen.

Uudelleenkokoaminen pesun jälkeen

VAROITUS

- Varmista aina, että asennat vaunun oikein näiden käyttöohjeiden mukaisesti. Tarkista, että istuinosa ja jalkatuki ovat oikeassa asennossa ennen kuin kokoat rattaat ja käytät niitä uudelleen.

Leatherette kankaiden pesuohjeet:

Leatherette keinonahalla varustettuja vaunuja ei saa pestä yllä olevien pesuohjeiden mukaan. Leatherette keinonahkaiset vaunut puhdistetaan tipalla astianpesuainetta ja pyyhkimällä kostealla liinalla. Kuivatus huoneen lämmössä.

Emmaljunga

Huoltojen dokumentointi

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta.

Vaunuhuollon tulec suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkca huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta.

Ennen kun vaunu toimitetaan tehtaalta, on vaunu tarkasti testattu ja tarkastettu. Tämän lisäksi on Emmaljunga jälleenmyyjä tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset.

Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.

Runkonumero

Luovutustarkastus.

0

Pvm, leima, Asiakkaan nimi, allekirjoitus.

6 kk tarkastus

6

Pvm, leima, Asiakkaan nimi, allekirjoitus.

12 kk tarkastus

12

Pvm, leima, Asiakkaan nimi, allekirjoitus.

24 kk tarkastus

24

Pym, leima, Asiakkaan nimi, allekirjoitus.

36 kk tarkastus

36

Pym, leima, Asiakkaan nimi, allekirjoitus.

Emmaljunga

Luovutustarkastus

1. Tarkista pakkauksen sisältö.

□ 1 kpl Ratasosa 5-piste valjailla
□ 1 kpl Sarja valjaiden olkapehmusteita
□ 1 kpl Kokoontaitettava runko tavarakorilla
4 kpl Vaunu pyöriä
1 kpl Sadesuoja
1 kpl Käyttöohje
1 kpl Kuomu
1 kpl Ratasosan verhoilu
1 kpl Jalkatuen pehmuste
□ 1 kpl Turvakaaren pehmuste

2. Vaunun rungon toiminnot.

Taita runko auki.

□ Tarkista kasauslukkojen toiminta kummallakin puolella runkoa.
□ Tarkista turvahakasen/turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.
□ Tarkista, että rataistuin/vaunukoppa lukittuvat runkoon rungon kummallakin puolella.
□ Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.
□ Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.
□ Tarkista säädettävän E.A.S.T - jousituksen toimivuus säätämällä kumpikin puoli valittavina oleviin kolmeen asentoon.
□ Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.
□ Tarkista, että jalkatuki lukittuu kumpaakin asentoon

3. Renkaat ja jarru.

□ Laita akseleiden päihin rasvaa.
□ Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen
□ Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

4. Silmämääräinen tarkastus.

□ Tarkista kaikki niitti- ja ruuviliitokset.
□ Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt.
□ Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta.

Emmaljunga

Huoltokaavake

Perushuolto

6 kk

12 kk

24 kk

36 kk

Chassits / Sittdelens / korgens funktion

Tarkista kasauslukkojen toimivuus kummallakin puolella runkoa.

Tarkista turvahakasen/turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista, että rataistuin/vaunukoppa lukittuvat runkoon rungon kummallakin puolella.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.

Tarkista säädettävän E.A.S.T - jousituksen toimivuus säätämällä kumpikin puoli valittavina oleviin kolmeen asentoon.

Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.

Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana oleviin kahteen asentoon

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta.

Rasvaus

Puhdista ja rasvaa renkaat, akselit, kasauslukot, jalkatuki ja turvalukko.

Muita huomioita (muita suoritettuja toimenpiteitä)

Indholdsfortegnelse
