BEDIENUNGSANLEITUNG City Cross Emmaljunga

Sportstroller, Sportwagen, Sport-rattaat & Klapvogn

LAS DESSA INSTRUKTIONER NOGGRANT FÖRE ANVÄNDNING OCH SPARA DE FÖR FRAMTIDA BRUK. DITT BARNS SÄKERHET KAN PÅVERKAS OM DU INTE FÖLJER DESSA INSTRUKTIONER.

Denna produkt motsvarar standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

DE LESEN SIE DIESE HINWEISE SORGFÄLTIG VOR DER BENUTZUNG UND BEWAHREN SIE SIE AUF. WENN SIE DIESE HINWEISE NICHT BEACHTEN, KANN DIE SICHERHEIT IHRES KINDES BEEINTRÄCHTIGT WERDEN.

Dieses Produkt entspricht DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Dieses Produkt ist für ein (1) Kind im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg vorgesehen.WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann.

WARNUNG! Dieses Produkt ist für Jogging oder Skating/Inlines nicht geeignet.

WARNUNG! Die Liegewanne/ Tragetasche ist nur für ein Kind geeignet, das sich noch nicht selbst aufsetzen bzw. auf die Seite rollen oder sich auf Händen und Knien stützen kann. Höchstgewicht des Kindes: 9kg

WARNUNG! Die Tragetasche/ Liegewanne nicht auf einem Ständer verwenden.

Die Außenlänge und Breite des Liegeaufsatzes betragen 860 mm/450 mm. Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm. Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm. Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

FI LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ, JA SÄILYTÄ OHJEET TULEVAA TARVETTA VARTEN. LAPSESI TURVALLISUUS VOI VAARANTUA MIKÄLI NÄITÄ OHJEITA EI NOUDATETA.

City Carrycot (Tillbehör)

1 st. liggdel
1 st. sufflett
1 st. madrass
1 st. instruktionsmanual
1 st. vindskydd

2. Chassits funktion.

Fäll upp vagnen.

Der Abschnitt bezieht sich auf folgende Produkte:

Inhalt Der Abschnitt bezieht sich auf folgende Produkte:

Verpackungsinhalt....69 Alle Produkte

Original Emmaljunga Zubehör 69 Alle Produkte

Wichtige Sicherheitshinweise 70-73 Alle Produkte

Zusammenbau des Gestells 74 City Cross

Verwendung des Gestells 75-76 City Cross

Zusammenbau der Sitzeinheit 77-79 City Cross

Verwendung der Sitzeinheit 80-81 City Cross

Zusammenbau von City Carrycot (Liegewanne) 82 City Carrycot

Verwendung von City Carrycot (Liegewanne) 83 City Carrycot

Pflege und Wartung 84-85 Alle Produkte

Service-Unterlagen 86 Alle Produkte

Auslieferungskontrolle 87 Alle Produkte

Service Protokoll....88 Alle Produkte

Bitte beachten Sie :

In der gesamten Gebrauchsanweisung wird „Wagen“ als Kurzbezeichnung für „Kinder - bzw

Kindersportwagen“ verwendet. Die City Wanne (Liegewanne) wird in dieser Gebrauchsanweisung „City

Carrycot" genannt.

Verpackungsinhalt

Dieser Abschnitt bezieht sich auf alle Produkte.

City Cross

1 Sitzeinheit (mit befestigtem Gurt)
1 Set Schulterpolster für Gurt
1 Zusammengelegtes Gestell mit Warenkorb
4 Räder
1 Weatherkit (Regenschutz)
1 Gebrauchsanweisung

1 Verdeck/Dach
1 Sitzbezug
1 Fußablagebezug
1 Frontbügelabdeckung

City Carrycot (City Wanne)

1 Liegeteil
1 Verdeck
1 Matratze
1 Windschutz
1 Gebrauchsanweisung

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Accessoires zu verwenden. Ihr autorisierten Emmaljunga Fachhändler gibt ihnen Auskunft darüber, welches Zubehör zu Ihrem Wagen passt.

Wichtige Sicherheitshinweise

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden

Heben Sie die Anweisung für eine spätere Benutzung auf

WARNUNG Lassen Sie Ihr Kind nicht/nie unbeaufsichtigt.

WARNUNG Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind.

WARNUNG Um Verletzungen zu vermeiden, entfernen Sie das Kind aus dem Wagen vor dem Zusammenlegen bzw. dem Aufstellen.

WARNUNG Lassen Sie Ihr Kind nicht mit dem Fahrzeug spielen.

WÄRNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann.

WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.

WARNÜNG Benutzen Sie immer das Rückhaltesystem.

WARNUNG Überprüfen Sie vor dem Gebrauch dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist.

WARNUNG Dieses Produkt ist nicht geeignet zum Joggen oder Inlineskating.

WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

Warnhinweise gemäß prEN1888:2010

WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen.

WARNUNG Nur Matratzen bis zu einer Dicke von 45 mm einlegen.

WARNUNG Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.

WARNUNG Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt.

Warnhinweise gemäß EN1888:2003+A1:2005+A2:2005+A3:2005

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. Das Fahrzeug verlangt normale Instandhaltung des Benutzers.

Wichtige Sicherheitshinweise

Dieser Abschnitt bezieht sich auf alle Produkte.

Ein Überladen, ein unsachgemäßes Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen Sie die Gebrauchsanweisung

Warnhinweise gemäß BS 7409:1996

WARNUNG Befolgen Sie die Anweisung des Herstellers.

WARNUNG Stellen Sie die Bremse bei jedem Parken fest.

WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt.

WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug

WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

WARNUNG Nicht empfehlenswert für ein Kind unter 6 Monaten.

Ergänzende Warnhinweise Australien

Zum Vermeiden von Verletzungen oder Todesfällen:

WARNUNG Stellen Sie die Bremse bei jedem Parken fest.

WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt.

WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an.

WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug

WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen.

WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle.

WARNUNG Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann.

WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren

WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich. Bei Benutzung der Rolltreppe unterhalb des Wagens stehen

Warhinweise gemäß AS/NZS 2088:2009

WARNUNG Lassen Sie keine Kinder in der Nähe der Lie gewanne/Tragetasche spielen.

WARNUNG Verwenden Sie die Tragetasche nicht, wenn Teile gebrochen oder eingerissen sind oder fehlen. WARNUNG Verwenden Sie nur Ersatzteile, die vom Hersteller geliefert oder genehmigt sind.

WARNUNG Beachten Sie die Risiken, die von offenem Feuer und anderen Hitzequellen wie elektrischen Heizgeräten, Gasflammen usw. ausgehen, wenn sich diese in unmittelbarer Nähe der Tragetasche befinden.

WARNUNG Überprüfen Sie regelmässig die Griffe und den Boden der Liegewanne/ Tragetasche auf Beschädigungen oder Abnutzungserscheinungen

WARNUNG Die Tragetasche nie auf einem Ständer benutzen.

WARNUNG Lassen Sie Ihr Kind/Ihre Kinder nicht unbeaufsichtigt!

WARNUNG Verwenden Sie die Tragetasche nur auf einer festen, horizontalen und trockenen Unterlage.

Warnungstext gemäss DIN EN 1466:2008-0

• Die Sicherheit Ihres Kindes liegt in Ihrer Verantwortung.
- Dieser Wagen ist für ein (1) Kind ab einem Alter von 6 Monaten und mit einem Gewicht bis max.15 kg bestimmt. Der Wagen darf nur für die Anzahl von Kindern verwendet werden, für die er konstruiert ist.
- Die Sitzeinheit ist vorgesehen für den Transport von 1 Kind von 6 Monaten bis zu einem Gewicht von maximal 15 KG.
- Die Tragetasche kann benutzt werden für den Transport von 1 Kind von 0-6 Monaten und einem maximalen Gewicht von 9 KG. Dieses Produkt (Tragetasche) ist nicht geeignet für ein Kind, dass ohne Hilfe sitzen kann, umher rollt oder sich auf Händen und Füßen bewegt.
- Mit Softtragetasche oder Hartlift kann der Wagen von Geburt an verwendet werden.
- City Cross-Gestell darf nur benutzt werden mit einer City Carrycot-Tragetasche oder einer Typ A Sitzeinheit.
- Beachten Sie die Pflege- und Instandhaltungsanweisungen.
- Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können. Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.
- Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt werden. Informieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.
- Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.
- Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler-Sitz oder Autositzadapter.

Wichtige Sicherheitshinweise

Dieser Abschnitt bezieht sich auf alle Produkte.

• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten Gegenständen gedacht und darf nicht mit einem Gewicht über 250 g beladen werden.
• Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.
• Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind benutzen.
• Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.
  • Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.
• Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.
• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.
• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.
• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.
• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.
• Keine zusätzlichen Matratzen in den Liegeaufsatz legen. Nur die Matratze verwenden, die dem Kinderwagen beiliegt oder eine andere, die von Emmaljunga empfohlen wird.
• Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.
• Bei Verwendung von Liftzubehör das Produkt an den D-Ringen des Kinderwagens befestigen. Kontrollieren, dass die Tragegurte des Liegeaufsatzes sicher befestigt sind. Die Tragegurte des Babylifts müssen im Miniverdeck des Produkts angebracht werden.
• Lasten, die am Kinderwagen angebracht werden (z. B. am Handgriff, der Lehne oder an den Seiten) beeinflussen die Stabilität des Kinderwagens. Kein Zubehör verwenden, das nicht zugelassen ist.
• Das zulässige maximale Gewicht für die Einkaufsablage beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.
• Nur original Ersatzteile von Emmaljunga verwenden.
• Den Liegeaufsatz niemals mit einem Ständer verwenden.
• Gegenstände in der Einkaufsablage dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.
• Der Sitz- oder Liegeaufsatz darf nicht als Autositz verwendet werden.
  • Die Tragegurte des Liegeaufsatzes nie lose an den Seiten des Aufsatzes lassen, wenn der Kinderwagen benutzt wird.
• Die Tragegurte des Liegeaufsatzes nie lose an den Seiten der Aufsatzes lassen, wenn der Kinderwagen benutzt wird.
  • Die Außenlänge und Breite des Liegeaufsatzes betragen 860 mm/450 mm.
  • Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm.
  • Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm.
  • Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

WARNUNG: SIE SIND FÜR DIE SICHERHEIT DES KINDES VERANTWORTLICH. Kinder müssen immer angegurtet sein und dürfen niemals unbeaufsichtigt bleiben. Bei Einstellungen sollte sich das Kind außerhalb der Reichweite beweglicher Teile befinden. Der Wagen muß vom Benutzer regelmäßig gewartet werden. Überladung, unkorrektes Zusammenlegen und die Verwendung von nicht genehmigten Accessoires können diesen Wagen beschädigen oder zerstören. Beachten Sie die Anweisungen des Herstellers.

BS 7409:1996

Zusammenbau des Gestells

Dieser Abschnitt bezieht sich auf:

City Cross

1

- Entfernen Sie die Kunststoffschoner von den Gestellachsen. Für zukünftige Lagerung aufbewahren.

WICHTIG

• Die Achsen können mit Achsfett überzogen sein und auf Textilien Flecken hinterlassen.

WARNUNG

- Erstickungsgefahr. Bewahren Sie die Kunststoffschoner außerhalb der Reichweite von Kindern auf.

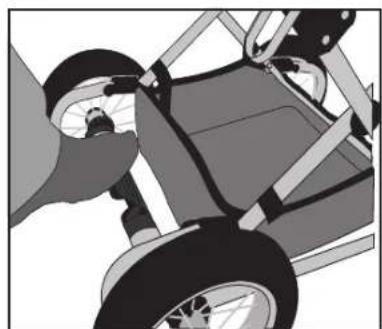

- Vergewissern Sie sich, daß die Bremsvorrichtung gelöst ist. Drücken Sie auf den Knopf an der Radnabe, schieben Sie das Rad auf die Achse. Lassen Sie den Knopf los und ziehen Sie das Rad zu sich, bis Sie einen Klick hören.

WARNUNG

- Ziehen Sie noch einmal um zu überprüfen, ob das Rad auch fest sitzt.

Wiederholen Sie diesen Vorgang an allen vier Rädern.

Vergewissern Sie sich, dass beim Aufbau des Wagens Kinder von beweglichen Teilen ferngehalten werden, da sie sonst zu Schaden kommen können.

Zusammenbau des Gestells

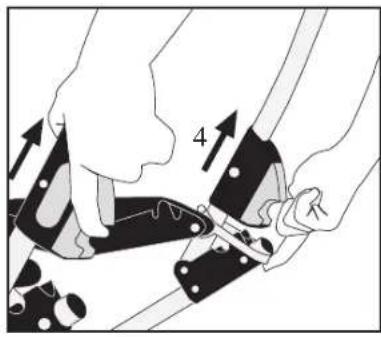

- Stellen Sie die Bremsvorrichtung (1) fest. Öffnen Sie das Gestell, indem Sie den Schieber (2) nach oben ziehen, während Sie die seitlichen Bügel (3) des Gestells nach unten drücken. Die Gestellschließen müssen in der verriegelten Position einrasten.

- Die Nebenfixierung (4) rastet nur ein, wenn die Hauptfixierung (5) nicht in der korrekten Position ist. Dadurch wird unbeabsichtigtes Zusammenfalten verhindert.

WARNUNG

- Vergewissern Sie sich stets, daß die Hauptfixierungen (5) korrekt eingerastet sind, bevor Sie Ihren Kinderwagen verwenden, es ist gefährlich den Wagen zu verwenden, wenn sich diese nicht in ihrer korrekten Position befinden.

Verwendung des Gestells

Dieser Abschnitt bezieht sich auf:

City Cross

1

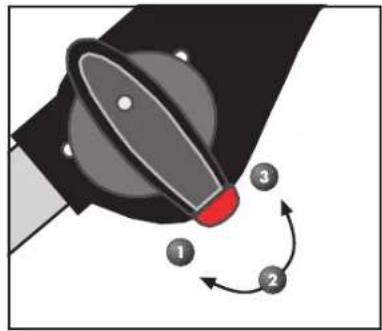

Wie Sie die verstellbare Federung (E.A.S.T.) benutzen

- Das verstellbare Federungssystem ermöglicht Ihnen, die Federung den Bodenverhältnissen und/oder dem Gewicht des Kindes anzupassen. Die Federung besitzt drei regulierbare Einstellungen:

1. Weich (für Verwendung mit City Carrycot (Liegewanne) und für Kinder mit geringem Gewicht, bzw. bei unebenen Bodenverhältnissen)

2. Mittel

3. Hart (wenn Ihr Kind grösser und schwerer geworden ist)

WARNUNG

• Beim Verstellen der Federung dürfen sich keine Kinder im Wagen befinden!
• Bei hoher Belastung, muss die Federung auf „hart“ (3) eingestellt sein.
• Regulieren Sie die Federung, indem Sie die graue Sperre (1) herausziehen und den Griff soweit drehen, bis die Sperre in eine der Öffnungen 1, 2, oder 3 einrastet. Wiederholen Sie den Vorgang auf der anderen Seite des Fahrgestells - kontrollieren Sie bitte, daß sich immer beide Hebel in gleicher Position befinden.

WICHTIG

- Die Verstellung der Federung lässt sich am einfachsten bei zusammengeklapptem Fahrgestell durchführen.

WARNUNG

• Die Einstellung der Federungsstärke muß auf beiden Seiten des Fahrgestells übereinstimmen (= Hebel in gleicher Position), da das Gestell sonst ungleichmäßig belastet und dadurch beschädigt werden kann.
• Bitte achten Sie darauf, daß die graue Sperre fest in die Öffnung einrastet, da die Federung sonst nicht zweckmäßig funktioniert.

3

3 2

4

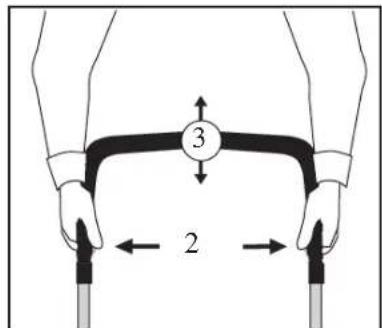

Verstellung der Schieberhöhe

- Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der Innenseite des Schiebers (2) und verstellen Sie dabei die Schieberhöhe (3).

Feststellen und Lösen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß nach unten drücken.
• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.
• Parken Sie nicht bergauf oder bergab.
  • Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.
• Kontrollieren Sie, dass die Zahnkränze fest auf allen Rädern sitzen
• Kontrollieren Sie stets, dass der Bremspin fest in den Zahnkränzen der Rädern sitzt, wenn der Wagen gebremst ist.

Verwendung des Gestells

5

Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Zusammenlegen des Gestells

- Legen Sie das Gestell zusammen, indem Sie die beiden Hauptfixierungen (4), jeweils eine an jeder Seite, nach oben ziehen.

6

- Heben Sie die Nebenfixierung (5) an und falten Sie den Schieber nach vorne.

7

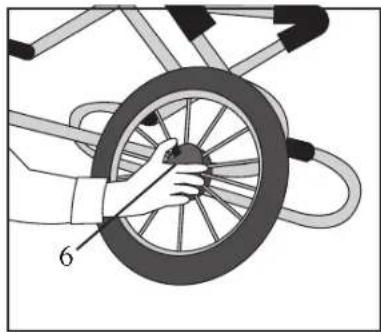

- Um das Gestell noch kompakter zu machen, entfernen Sie die Räder, indem Sie auf die Knöpfe (6) auf den Radnaben drücken und die Räder von den Achsen ziehen.

WICHTIG

- Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

8

- Der Warenkorb (7) ist abnehmbar und waschbar.

Zusammenbau der Sitzeinheit

Dieser Abschnitt bezieht sich auf:

City Cross

1

1 2

Zusammenbau von Sitzeinheit und 5 Punkt Gurt

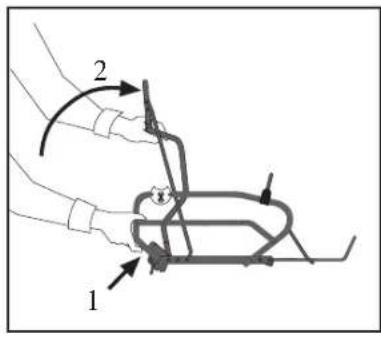

- Heben Sie den Hebel zur Einstellung des Sitzes (1) an. Bringen Sie die Rückenlehne in aufrechte Position (2).

2

3 3

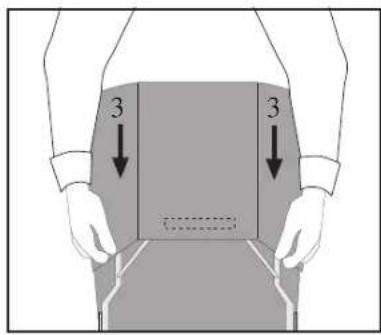

- Lösen Sie vor dem Zusammenbau die Schultergurte und die Hüftgurte aus dem Gurtschloß. Schieben Sie die rückwärtige Lasche des Sitzbezugs (3) über den Rahmen der Rückenlehne.

3

4 5 5 6

- Schieben Sie die Schultergurte (4) durch die Löcher in der Rückenlehne. - Schieben Sie die Hüftgurte (5) durch die Löcher im Sitz. - Schieben Sie den Schrittgurt (6) durch das Loch im Boden und im Sitz.

4

7 8 8

- Ziehen Sie die Schulterpolster auf die Schultergurte (7). Verbinden Sie die Schultergurte mit dem Schnappklip (8) mit den Hüftgurten

Zusammenbau der Sitzeinheit

Dieser Abschnitt bezieht sich auf; City Cross

5

9

- Vergewissern Sie sich, daß der Bezug so weit wie möglich über den Rohrrahmen der Rückenlehne gezogen ist. (9)

WARNUNG

- Überprüfen Sie stets vor der Verwendung, ob die Rückenlehne sicher in Position ist. Dieser Schritt ist sehr wichtig.

6

- Ziehen Sie den Armlehnenbezug über beide Seiten des Sitzrahmens und befestigen Sie ihn mit den Druckknöpfen.

7

10

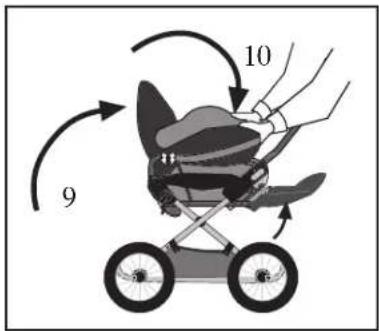

- Ziehen Sie den Bezug der Fußablage (10) über deren Rahmen und schliessen Sie die Druckknöpfe. Die Druckknöpfe müssen durch die Löcher der Sitzplatte festgedrückt werden. Der Fusstützenbezug ist wendbar.

WARNUNG

• Dieser Schritt ist sehr wichtig durchzuführen, bevor der Wagen benutzt wird.
• Lassen Sie Ihre Kinder niemals auf der Fussablage stehen.

8

11 12

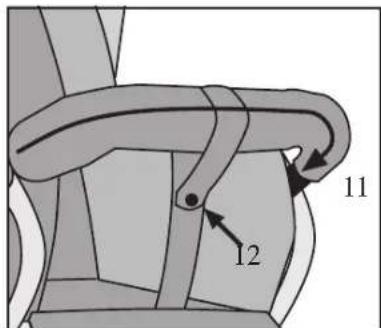

Zusammenbau des Frontbügels

• Ziehen Sie die Frontbügelpolsterung (11) über den Metallfrontbügel und schließen Sie den Reißverschluß.
• Schlingen Sie den Schrittgurt (12) um den Frontbügel und schließen Sie den Druckknopf.

Zusammenbau der Sitzeinheit

Dieser Abschnitt bezieht sich auf; City Cross

9

Zusammenbau des Daches

- Drücken Sie die beiden Kunststoffstifte, jeweils einer an jeder Seite des Daches, in die beiden Kunststoffhalter im Sitzrahmen, auch hier befindet sich jeweils einer an jeder Seite. Vergewissern Sie sich, daß sie ordnungsgemäß einrasten.

- Befestigen Sie die beiden Kunststoffhaken (13) der Dachabdeckung (14) am Metallbügel (15) des Hebels zur Einstellung des Sitzes.

Anbringung des Windschutzes (Zubehör)

- Schieben Sie die Abdeckung über die Fußablage und ziehen Sie sie bis zur Vorderseite des Daches. Befestigen Sie das Ende an den vier Druckknöpfen, es befinden sich jeweils zwei an jeder Seite des Daches.

WICHTIG

- Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach befestigt ist.

Verwendung des Sitzwagens

Dieser Abschnitt bezieht sich auf:

City Cross

1

Befestigen und Abnehmen der Sitzeinheit

• Stellen Sie die Bremsvorrichtung fest.
• Um die Sitzeinheit zu befestigen, halten Sie beide Armstützen (1) und drücken die Easy-Fix Befestigung der Sitzeinheit gerade in die Beschläge am Gestell (2) bis diese auf beiden Seiten fest einklicken.
• Um die Sitzeinheit zu lösen: drücken Sie auf die beiden grossen Plastikknöpfe unterhalb der Armlehne und heben Sie gleichzeitig die Sitzeinheit gerade nach oben.
• Das Sitzteil kann mit oder gegen die Fahrtrichtung gesetzt werden.

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf- oder zusammenklappen.
• Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt eingerastet ist, indem sie das Sitzteil kurz anheben.
• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäss im Gestell eingerastet ist.
• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Regelung des 5 Punkt Gurtes

• Legen Sie den Schrittgurt (3) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (4) in das Gurtschloß ein, bis Sie einen "Klick" hören. Vergewissern Sie sich, daß die Hüftgurte geschlossen sind.
• Regeln Sie die Länge aller Gurte mit den Schiebern (5), damit Ihr Kind gut gehalten wird. Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (6) in der Mitte des Gurtschlosses.

Am Ende eines jeden Hüftgurtes sitzen Befestigungsmöglichkeiten für einen separaten Gurt, der die Norm BS 6684 erfüllt.

WARNUNG

• Schnallen Sie Ihr Kind im Wagen immer an.
• Vergewissern Sie sich stets, daß der Gurt sicher mit dem Sitzwagen verbunden ist.

Einstellung der Rückenlehne

- Die Rückenlehne kann verstellt werden, indem der Hebel zur Einstellung des Sitzes (7) am Boden hinter dem Sitz in Richtung Rückenlehne bewegt wird. Wenn die gewünschte Position erreicht ist, drücken Sie auf die Rückenlehne, damit diese einrastet

WARNUNG

- Kontrollieren Sie, dass die Rückenlehne sicher in einer der 4 Positionen eingerastet ist.

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Frontbügel des Daches sanft nach vorne ziehen oder zurück schieben.
• Im Verdeck ist ein Mückennetz eingenäht. Sie benutzen dieses, indem Sie den Reissverschluss an der Verdeckunterkante öffnen, das Mückennetz über die Fusstütze ziehen und die beiden Plastikhaken an der Rückenlehnenverstellung einhaken.

WICHTIG

- Tragen Sie die Sitzeinheit niemals am Dach.

Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Einstellung der Fußablage

• Die Fußablage kann in zwei Positionen gebracht werden. Sie senken die Fußablage, indem Sie die Sperre seitlich der Fussstütze anheben und dann die Fußablage (8) vom Sitzteil wegziehen und in Sitz- oder Liegeposition bringen. Für die Liegeposition muss die Fußablage zum Einrasten wieder gegen das Sitzteil gedrückt werden.
• Versichern Sie sich vor Verwendung, dass die Fußablage fest in der gewünschten Position eingerastet ist.
• Der Fusstützenbezug ist wendbar.

Manual City Cross & City Carrycot v. 2.2

Verwendung des Sitzwagens

Dieser Abschnitt bezieht sich auf:

City Cross

6

9 10

7

11

8

Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Zusammenlegen des Sitzwagens

- Stellen Sie die Bremsvorrichtung fest. Bringen Sie die Rückenlehne in die aufrechte Position (9). Falten Sie das Dach vollständig nach vorne zum Frontbügel der Sitzeinheit (10). Bringen Sie die Fußablage in Liegeposition.

WARNUNG

• Beim Auf- oder Zusammenklappen des Wagens darf sich kein Kind im Wagen befinden.
• Legen Sie das Gestell zusammen, indem Sie die beiden Hauptfixierungen, jeweils eine an jeder Seite, nach oben ziehen.

ANMERKUNG:

Die Sitzeinheit ist auf dieser Abbildung nicht enthalten, um die Anweisung klarer zeigen zu können.

- Heben Sie die Nebenfixierung an und falten Sie den Schieber nach vorne.

WICHTIG

- Vergewissern Sie sich, daß der Bezug nicht zwischen Schieber und Sitzeinheit eingeklemmt wird.

ANMERKUNG:

Die Sitzeinheit ist auf dieser Abbildung nicht enthalten, um die Anweisung klarer zeigen zu können.

• Bringen Sie die Rückenlehne aus der aufrechten Position zurück in die vollständig zurückgelegte Position, dann drücken Sie das Dach gegen die Rückenlehne.
• Um den Sitzwagen noch kompakter zu machen, entfernen Sie die Räder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

WICHTIG

- Wischen Sie Schmutz oder Sand von den Achsenden ab, bevor Sie die Räder wieder anbringen.

Verwendung des Regenschutzes

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck und die Sitzeinheit ziehen. Der Regenschutz ist offen an der Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum Wagen gehört.
• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.
• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

Zusammenbau und Verwendung von City Carrycot (Zubehör City Cross)

Dieser Abschnitt bezieht sich auf: City Carrycot

1

1 2

2

3 4

3

Zusammenbau der Liegewanne

- Entfernen Sie die Plastikhüllen von Matratze und Liegeteil. Schieben Sie die beiden Stützträger aus Metall (1) in die Kerben (2) am Boden der Liegewanne. Die Bodenplatte ist aus Holz.

WARNUNG

- Erstickungsgefahr. Plastikhüllen außerhalb der Reichweite von Kindern aufbewahren. - Vergewissern Sie sich, daß die beiden Stützträger aus Metall sicher in die Kerben eingerastet sind. Sie sitzen eng, um Stabilität und Sicherheit zu garantieren.

- Legen Sie die Matratze in das Liegeteil (4).

- Die Exclusivmatratze besteht aus einer Kombination aus Fiberfill/Vlies und Polyuretan. Legen Sie die Matratze immer mit der härteren Polyuretanseite den den Boden der Wanne.

WARNUNG

- Der Abstand zwischen der Liegefläche (Oberkante Matratze inkl. anderes Bettenzubehör) und dem oberen Rand des Liegeteils (3) muss mindestens 150 mm betragen, wenn Matratze und Bettenzubehör in der Wanne liegen.

WARNUNG

- Nur Matratzen bis zu einer Dicke von 45 mm einlegen

- Befestigen Sie das Dach am Liegewagenaufsatz, indem Sie die Kunststoffstifte des Daches in die Kunststoffhalter des Liegewagenaufsatzes drücken. Vergewissern Sie sich, daß sie ordnungsgemäß einrasten.

- Befestigen Sie die Druckknöpfe am Dachbezug zu beiden Seiten am Kunststoffhalter (5). Befestigen Sie die den Klettverschluss des Verdecks am Kopfende der Wanne.

- Mit den Druckknöpfen am Verdeckende (6) können Sie bei Bedarf im Sommer das Verdeck nach oben einrollen und festknöpfen, um für bessere Belüftung zu sorgen.

- Befestigen Sie die Druckknöpfe des Windschutzes am Dach (7) und an den Verdeckhaltern an jeder Seite (8).

WICHTIG

- Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach befestigt ist.

Verwendung der Liegewanne

6

Feststellen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie das Bremspedal mit Ihrem Fuß ganz nach unten drücken.
• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

Einstellung des Verdecks

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Vorderbügel des Verdecks sanft nach vorne ziehen oder zurück schieben.
• Klappen Sie niemals das Verdeck nach hinten, wenn der Windschutz am Verdeck festgeknöpft ist.

WICHTIG

• Tragen Sie den Wagen nicht am Verdeck.
• Tragen Sie den Wagen nicht an der Wanne, wenn sie am Gestell befestigt ist.
• Legen Sie keine Gegenstände auf das Verdeck.

Befestigen der Wanne

• Stellen Sie die Bremsvorrichtung fest.
• Drücken Sie die Easy-Fix Befestigung der Wanne gerade in die Beschläge am Gestell (9) bis diese auf beiden Seiten fest einklicken.

Abnehmen der Wanne

• Stellen Sie die Bremsvorrichtung fest.
• Drücken Sie die beiden grossen Plastikknöpfe an den Seiten der Wanne ein (10) und heben Sie gleichzeitig die Wanne gerade nach oben.

WARNUNG!

• Lassen Sie niemals ein Kind in der Wanne liegen, wenn Sie diese aufsetzen oder abnehmen.
• Kontrollieren Sie immer vor Gebrauch, dass die Wanne korrekt eingerastet ist, indem sie die Wanne kurz anheben.
• Halten Sie die Griffe fest, bis die Wanne ordnungsgemäss im Gestell eingerastet ist.
• Tragen Sie niemals den Wagen an der Wanne, wenn sie auf dem Gestell befestigt ist.

Verwendung des Regenschutzes

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck und die Wanne ziehen. Der Regenschutz ist offen an der Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum Wagen gehört.
• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.
• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

Pflege und Wartung

Dieser Abschnitt bezieht sich auf alle Produkte.

WICHTIG

Wenn Sie diese Anweisungen befolgen, können Sie dazu beitragen, Ihren Emmaljunga Wagen in gutem Zustand zu halten.

Allgemeine Hinweise zu Pflege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.
• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.
• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.
• Achten Sie beim Transport des Wagens darauf, den Stoff nicht zu zerreißen.
• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, daß der Wagen ganz trocken ist, bevor Sie ihn verwahren.
• Sollten äusserliche Rostangriffe entstehen, was möglich ist, sind Sie dafür verantwortlich diese mit Chromputzmittel zu entfernen.

Achtung! Spritzlackierte Gestelle und lackierte Felgen dürfen auf keinen Fall mit Chromputzmittel behandelt werden, da diese sich sonst verfärben.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es.
• Spritzlackierte Gestelle splittern auch bei höchster Qualität leichter ab, als Chromgestelle. Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig.
• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.
• Die Luftreifen können mit einer Luftpumpe mit Adapter für Autoventile aufgepumpt werden. Luftdruck siehe Markierung auf dem Reifen. Für optimale Fahreigenschaften und Vermeidung von Platten, muss der Luftdruck korrekt sein. Überprüfen Sie deshalb regelmässig den Luftdruck im Reifen.
• Die Räder sind nicht ausgewuchtet und die Mäntel sind in Handarbeit aufgezogen. Ev. Laufunruhe kann durch Nachjustierung (Luft ablassen und Geradeziehen der Mäntel) behoben werden.
• Durch Ozoneinwirkung und UV-Strahlung können die Mäntel kleine Risse bekommen. Dies beeinträchtigt nicht die Fahreigenschaft und-Sicherheit des Wagens und ist kein Reklamationsgrund.
• Achten sie bei Transport und Lagerung des Gestells darauf, es nicht zu beschädigen. Kratzer, die nach dem Verkauf entstehen, sind kein Reklamationsgrund.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells.
• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder säurefreiem Fett geschmiert werden.
• Überprüfen Sie, ob alle Gestellfixierungen korrekt funktionieren und dass der Sicherheitsbügel intakt ist und frei bewegbar ist.
• Überprüfen Sie, dass der Luftdruck korrekt ist (siehe Markierung auf dem Reifen: 28 P.S.I. = 1,8 bar; 35 PSI = 2,5 bar)
• Überprüfen Sie, ob alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.
• Überprüfen Sie, ob die Plastikteile nicht gesprungen oder kaputt sind.
• Überprüfen Sie den guten Zustand der Radnaben und Radkappen.
• Überprüfen Sie, ob alle Klettverschlüsse an Rücklehnen- und Sitzbrettlasche gut verschlossen sind.
• Überprüfen Sie, ob der Druckknopf an der Fußablagenlasche sicher befestigt ist.
• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.
• Verwenden Sie einen Schutz für die Räder, wenn der Wagen auf empfindlichen Bodenbelägen steht.
• Bitte prüfen Sie regelmässig, dass die Griffe und der Boden der Wanne/Tragetasche keine Beschädigungen und Abnutzungsserscheinungen aufweisen.

• Die Feststellbremse umfasst bewegliche Teile, die für eine korrekte Funktion regelmäßige Pflege benötigen.
• Zur korrekten Funktion darauf achten, dass die Feststellbremse immer gut geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen Teilen der Feststellbremse entfernen.
• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.
• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die Bremsen bei Bedarf zusätzliche Pflege über die oben genannte hinaus.

Manual City Cross & City Carrycot v. 2.2

Pflege und Wartung

Dieser Abschnitt bezieht sich auf alle Produkte.

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.
• Das Produkt, das Sie gewählt haben, richtet sich nach der geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu.

Waschanleitung

• Dach:

Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit lauwarmen Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem :

Nehmen Sie den Sitzbezug vom Gestell.Sitzbezug: Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, daß die Gurte trocken sind, bevor Sie sie wieder zusammensetzen.

- Frontbügelpolsterung und Abdeckung :

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmittel für die Oberfläche des Außenstoffs. Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Trocknen lassen.

- Matratze :

Die Exclusivmatratze besteht aus einer Kombination aus Fiberfill/Vlies und Polyuretan. Wir empfehlen Handwäsche. Die Matratze kann zusammen mit dem Überzug bei 40 Grad in der Waschmaschine gewaschen werden, aber dann muss die Füllung nach der Wäsche wieder in Form gebracht werden. Tropfnass aufhängen. Beachten Sie, dass die Matratze keine Bleichmittel enthält und sich gelblich verfärbt.

Nehmen Sie die Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Trocknen lassen.

- Liegewanne :

Entfernen Sie Dach, Bettbezug, Hi Pro, Matratze und Abdeckung. Wischen Sie den Bezug außen und das nicht gewebte Innenmaterial mit einem feuchten Tuch ab. Keine Handwäsche. Trocknen Sie den Liegewagenaufsatz vollständig. Schützen Sie den Holzboden (gilt nur für Smart) vor der Berührung mit Wasser.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwischen Bezug und Bügeleisen, um die Bezugoberfläche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug (65% Baumwolle/35% Polyester) nur bei schwacher Hitze.
• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte des Sitzbezugs unter der Rücklehnenlasche.
• Sie können den Außenstoff nach dem Waschen imprägnieren. Immer vor dem Zusammenbau anwenden.

WARNUNG

- Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

WARNUNG

- Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zusammengebaut werden.

Reinigungsanweisung für Leatherette Stoffe:

- Wagen in Leatherette Kunstleder dürfen nicht gemäss oben genannter Waschanleitung gereinigt werden. Sie dürfen lediglich mit einem Tropfen farblosen Handspülmittel gereinigt und mit einem feuchten Lappen abgewischt werden. Bei Zimmertemperatur trocknen lassen.

Emmaljunga

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pflege und Wartung. Wir empfehlen, dass Sie in regelmässigen Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können.

Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde.

Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind.

Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regelmässig prüfen und warten, siehe Pflege- und Wartungshinweise.

Gestell Nummer

Auslieferung Kontrolle

0

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

6

Datum, Stempel, kunden name, Unterschrift

12 Monats-Kontrolle

12

Datum, Stempel, kunden name, Unterschrift

24 Monats-Kontrolle

24

Datum, Stempel, kunden name, Unterschrift

36 Monats-Kontrolle

36

Datum, Stempel, kunden name, Unterschrift

Emmaljunga

Auslieferungskontrolle

1. Prüfen Sie, ob die richtige Artikel geliefert wurde

□ 1 Sitzeinheit (mit befestigtem Gurt)
□ 1 Set Schulterpolster für Gurt
□ 1 Zusammengelegtes Gestell mit Warenkorb
□ 4 Räder
□ 1 Weatherkit (Regenschutz)
□ 1 Gebrauchsanweisung
□ 1 Verdeck/Dach
□ 1 Sitzbezug
□ 1 Fußablagebezug
□ 1 Frontbügelabdeckung

2. Prüfen Sie die Gestellfunktionen

Klappen Sie das Gestell auseinander

□ Prüfen Sie, dass das Gestell auf beiden Seiten einrastet
□ Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von verschentlichem Zusammenklappen aktiviert sind.

□ Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist.

□ Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

□ Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

□ Kontrollieren, dass die einstellbare E.A.S.T.-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann.

□ Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann.

☐ Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

3. Räder und Bremse

□ Schmieren Sie die Achsenden.
□ Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten.
□ Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

4. Gestell Überprüfung

□ Prüfen Sie ob alle Nieten, Schrauben und Muttern befestigt sind.
□ Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell,
□ Sitzbezug oder Rädern feststellbar sind.

Emmaljunga

Service Protokoll

Service 6 mon 12 mon 24 mon 36 mon Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von verschentlichem Zusammenklappen aktiviert sind.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die einstellbare E.A.S.T.-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung, die Fußstütze und den Sicherheitshaken

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Sisällysluettelo

2. Kontroller stellets funktioner.

Slå stellet op.

Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Gebrauchsanweisung für City Cross & City Carrycot

© 2011 Emmaljunga Barnvagnsfabrik AB

Alle Rechte vorbehalten

Emmaljunga Barnvagnsfabrik AB
