BRUKSANVISNING City Cross Emmaljunga

ADVARSEL! Bagen er kun beregnet for barn som ikke kan sette seg selv opp, rulle over på siden eller reise seg opp på hender og knær. Maks. vekt på barnet: 9kg. ADVARSEL! Bruk aldri bagen på et stativ.

Den ytre lengden / bredden på Bagen er 860 mm / 450 mm. Den ytre lengden / bredden på City bagen er 795 mm / 430 mm. Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm. Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

MERK! Før bruk av produktet sjekk www.emmaljunga.no for siste versjon.

Montering av chassit 8

City Cross

Montering av sittdel 11-13

City Cross

Montering av City Carrycot 10

City Carrycot

Montering av chassit

Montering av sittdel

Montering av sittdel

Montering av sittdel

Viktig sikkherhetsinformasjon 48-51 Alle produkter

Montering av understellet 52 City Cross

Bruk av understellet 53-54 City Cross

Montering av Sportsvognsdel 54-57 City Cross

Bruk av sportsvognen 58-59 City Cross

Montering av City Bag 60 City Carrycot

Bruk av City Bag 61 City Carrycot

Pleie og vedlikehold....62-63 Alle produkter

Service dokumentasjon 64 Alle produkter

Leverings kontroll....65 Alle produkter

Service kontroll....66 Alle produkter

VIKTIG

I bruksanvisningen brukes betegnelsen City Carrycot for City Bagen/bagen.

Eskens innhold

City Cross

1stk Sportsvognsdel med 5-punktsele

1par Selepolstringer til sele

1 stk sammenslått understell med varekurv

4 stk hjul

1 stk regntrekk

1 stk bruksanvisning

1 stk Kalesje

1 stk Sportsvognstrekk

1 stk Fotbrettrekk

1 stk Frontbøyletrekk

1 stk plastpose

City Carrycot (Tilbehør)

1 stk Bag

1 stk Kalesje

1 stk Madrass

1 stk Bruksanvisning

1 stk Fottrekk

Bruk kun Emmaljunga Originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilket tilbehør som passer din vogn finnes i vår katalog og hos våre autoriserte forhandlere.

Viktig Sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner.

Viktig: ta vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn

ADVARSEL Sjekk at sammenslåingsmekanismen er låst innen bruk.

ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen.

ADVÄRSEL La ingen barn leke med dette produktet.

ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv.

ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd.

ADVARSEL Bruk alltid sikkerhetsselen.

ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

Advarseltekst iflg. prEN1888:2010

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn.

ADVARSEL All vekt som festes på handtaket påvirker vognens stabilitet.

ADVARSEL Bruk alltid sikkerhetsselens hoftesele sammen med skrittstroppen.

Advarseltekst iflg. EN1888. 2003+A1: 2005+A2:2005+A3: 2005

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen. Les bruksanvisningen.

Viktig Sikkerhetsinformasjon

Forts. fra forrige side:

Advarseltekst iflg. BS 7409:1996

ADVARSEL Følg produsentens instruksjoner.

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

ADVARSEL Ikke anbefalt for barn under 6 mnd.

Advarseltekst iflg. Australsk lov.

For å unngå skader eller dødsfall:

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Fest alltid barnet fast med sikkerhetsselen.

ADVARSEL Skill skulder og hoftesele fra hverandre når de ikke er i bruk.

ADVARSEL Bruk ikke bagen etter at barnet kan sitte selvstendig.

ADVARSEL Bruk eller parker ikke vognen nær åpen ild eller andre varme kilder som feks. varmeovner.

ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst iflg. AS/NZS 2088.2009

ADVARSEL La ingen andre barn leke uten tilsyn i nærheten av bagen.

ADVARSEL Bruk aldri bagen om en del er defekt eller mangler.

ADVARSEL Bruk kun reservedeler som er godkjent av leverandøren.

ADVARSEL Vær klar over faren ved åpne flammer og andre kilder med sterk varme, for eksempel. panelovner, gassovner osv. i nærheten av bagen.

ADVÄRSEL Handtakene og bunnen på bagen må jevnlig sjekkes for skader og slitasje.

Viktig sikkerhetsinformasjon

Forts. fra forrige side:

ADVARSEL Bruk aldri bagen på et stativ. ADVARSEL Forlat aldri barnet uten tilsyn ADVARSEL Sett alltid bagen på en fast, horisontal og tørr overflate.

Advarseltekst iflg. EN 1466:2004+A1:2007

• Barnets sikkerhet er ditt ansvar.
- Dette produkt er beregnet for transporten av ett(1) barn fra 6 mnd. med en vekt på maks 15kg. Bruk vognen kun til det antall barn den er konstruert for.
- Sportsvognsdelen er beregnet for transporten av ett barn fra 6mnd. opptil en maks. vekt på 15kg.
- Bagen får kun brukes til transport av et barn og i alderen 0 til 6mnd. opp til en vekt på maks. 9kg. Produktet er ikke beregnet for et barn som kan sitte selvstendig, rulle rundt og støtte seg på knær eller hender.
- Med myk/hardbag(tilbehør) kan vognen brukes fra fødselen.
- City Cross understell skal kun brukes sammen med en City Carrycot eller en Type A sportsvognsdel
- Følg pleie- og vedlikeholdsanvisningene.
- De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må den som er ansvarlig og bruker vognen stå for.
- Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes. Dette gjelder også om personen kun skal bruke den en kort tid.
- Maks. vekt på et eventuelt ståbrett er 20kg.
- Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.
- Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje. Lommen i kalesjen er kun beregnet for lette gjenstander om må ikke belastes med mer en 250g.
- Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga forhandler til tjeneste.
- Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.
- Forlat aldri vognen med barnet i uten å sette bremsen på.
- Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.
- Parker aldri vognen i en bakke eller på skrått underlag.
- Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.
- Bruk aldri produktet om en del er defekt eller skadet.
- Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

Viktig sikkerhetsinformasjon

Forts. fra forrige side

• Bruk aldri produktet om en del er defekt eller skadet.
• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.
• Ta alltid ut barnet før vognen legges sammen.
• Legg ikke flere madrasser i bagen og bruk kun madrassen som ble levert med produktet eller annen anbefalt madrass fra Emmaljunga.
  • Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller øde legge vognen.

- Ved bruk av mykbag/hardbag skal denne alltid være festet i vognens D-ringer. Sjekk også at bagens bæreremmer er korrekt festet. Hardbagens bæreremmer skal sitte innenfor hardbagens minikalesje.

- Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.

- Sportsvognsdel og bag må ikke brukes som bilstol.

- Hold alltid bagens bæreseler utenfor bagens sider ved bruk.

- Den ytre lengden / bredden på Bagen er 860 mm / 450 mm.

- Den ytre lengden / bredden på City bagen er 795 mm / 430 mm.

- Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm.

- Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

Montering av understellet

Dette avsnitt gjelder for følgene produkter:

City Cross

1

• Ta av plastbeskyttelsen på akslingene. Gjem de for framtidig bruk.

VIKTIG

- Hjulene er satt inn med fett og kan lage flekker på tekstiler.

ADVARSEL

- Kvelningsrisiko. La ikke barnet leke eller på andre måter komme i kontakt med plastbeskyttelsen.

2

- Sjekk at hjulene sitter ordentlig fast på akslingen og ikke kan trekkes av akslingen.

3

1 2 3

Gjenta samme prosedyre på alle fire hjul.

Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler när du setter sammen vognen, hvis ikke kan skade oppstå.

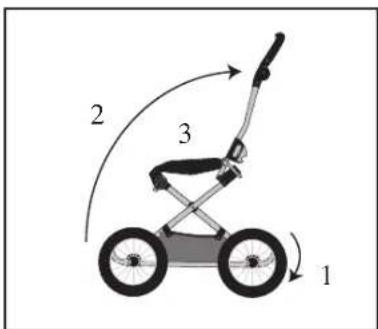

Oppslåing av understellet

- Start med å bremse vognen(1) Slå opp handtaket(2) mens du holder imot på understellets side(3).

ADVARSEL

- Understellslåsen må klikke inn i låst posisjon.

4

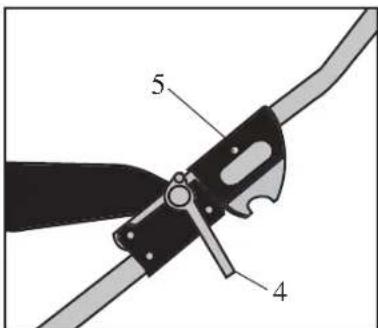

- Sikkerhetsbøylen(4) aktiveres for å forhindre utilsiktet sammenslåing om understellslåsen(5) ikke er i låst posisjon.

ADVARSEL

- Sjekk alltid, før du bruker vognen, at understellslåsen(5) er i låst posisjon ettersom den ellers vil være farlig å bruke.

Bruk av understellet

Dette avsnitt gjelder for følgene produkter:

City Cross

1

Hvordan man bruker den justerbare fjæringen E.A.S.T

Ettersom barnets vekt øker kan man justere fjæringens hardhet. Også egnet ved ulike typer trilleunderlag.

• Fjæringen kan justeres i 3 nivå.

1. Myk

2. Medium

3. Hard

ADVARSEL

- Juster bagen/sportsvognsdelen helning ved å dra det grå låset ut og vri mekanismen til det låser i ønsket posisjon. Gjenta på motsatt side – sjekk at de er låst i sammen posisjon på begge sider.

VIKTIGT

- Mekanismen må alltid være i samme posisjon på begge sider av understellet. Hvis ikke skjevbelastes understellet og kan bli skadet.

- Pass nøye på at det grå låset er ordentlig låst, hvis ikke gjør ikke mekanismen sin rette funksjon.

3

3 2

4

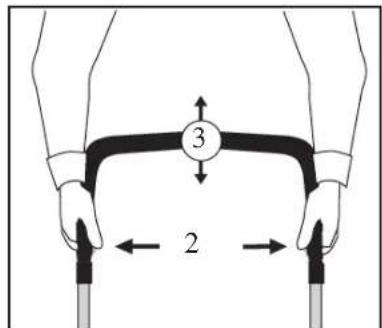

Hvordan man justerer høyden på handtaket.

- Juster høyden på handtaket ved å samtidig trykke inn de grå knappene på innsiden av handtaket(2). Hold knappene inne og juster deretter handtaket til ønsket posisjon(3).

Bruk av bremsen

- Brems vognen ved å trykke ned bremsepedalen helt ned med foten.

• Ta av bremsen ved å løfte den oppover.

ADVARSEL

- Forlat aldri vognen med barnet i uten å først å sette på bremsen ved å trykke bremsepedalen ned.

- Sjekk at tannkransene sitter ordentlig fast på alle fire hjulene.

- Sjekk at bremsepinnen sitter fast i hjulene sine tannkranser när vognen er bremset.

Hvordan du bruker understelllet.

Dette avsnitt gjelder for følgene produkter: City Cross

5

Sjekk at ingen barn er i nærheten av bevegelige deler när justeringer gjøres.

Slå sammen understellet

- Slå sammen understellet ved å dra begge understellslås(4) (et på hver side) oppover.

6

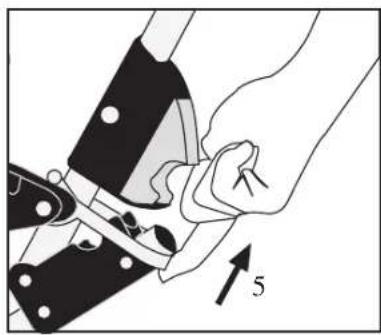

- Løft sikkerhetsbøylen(5) og slå handtaket framover.

7

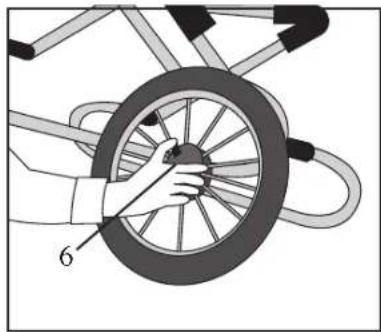

- Om du trenger mer plass kan du ta av hjulene ved å trykke inn navkapselens frigjøringsknapp(6) og dra deretter av hjulene

VIKTIG

- Tørk av smuss av akslingene før du setter på hjulene igjen.

8

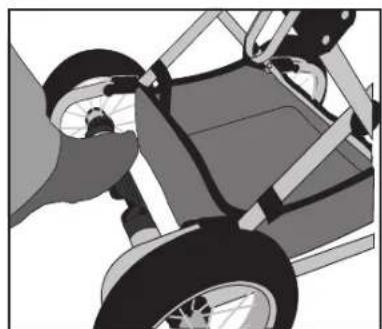

• Varekurven er montert ved levering men kan tas av for vask,

- Ved montering skal remmene sitte i linje med hjulene på understellets side.

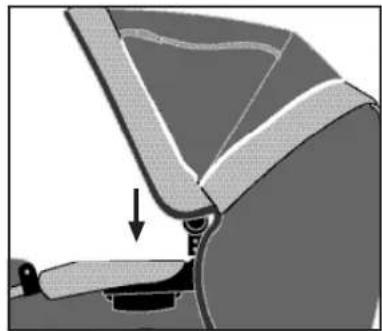

Montering av Sportsvognsdel

Dette avsnitt gjelder for følgene produkter: City Cross

1

1 2

Monter sportsvogndelen og 5-punktsselene

- Trykk inn ryggreguleringsspaken(1). Trekk ryggen til øverste posisjon.

2

3 3

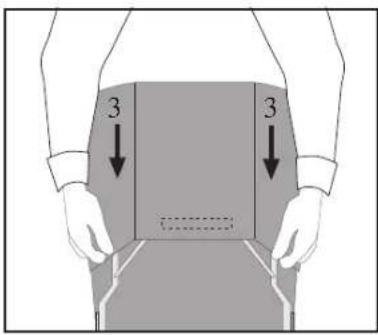

- Løsne skulder- og hoteselen fra selelåsen før du monterer sportsvognstrekket. Tre trekkets rygglomme(3) over sportsvognsdelens rygg.

3

4 5 5 6

- Tre skulderselen(4) gjennom hullene i trekkets rygg. - Tre hofteselen(5) gjennom hullene i trekkets sportsvogndel. - Tre skrittstroppene(6) gjennom hullene i fotbrettekstil og sittedelstrekk.

4

7 8 8

- Tre selepolstringene inn på skulderselene(7). Fest skulderselene i hofteselen med klipslåsen(8).

Montering av Sportsvognsdel

Dette avsnitt gjelder for følgene produkter: City Cross

5

9

- Pass på at tekstilen rygglomme er trukket ned så langt det går over ryggrammen(9).

ADVARSEL

- Sjekk alltid at ryggen er i en av sine hakk før den brukes. Dette trinn er meget viktig.

- Fest begge tekstilarmstøtter over sportsvognsdelens sider.

7

10

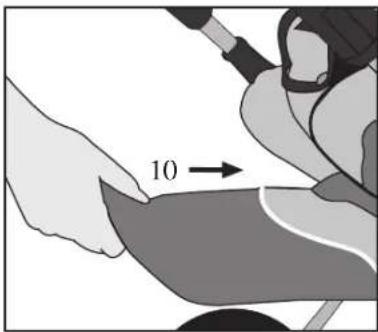

- Tre fotbretttekstilen(10) inn over fotbrettet ig fest med trykknappene i hullene i bunnplaten.

Montere frontbøyletrekket

- Tre frontbøyletrekket (11) over frontbøylen og dra igjen glidelåsen.

- Fest skrittstroppen(12) rundt frontbøyletrekket.

Montering av Sportsvognsdel

Dette avsnitt gjelder for følgene produkter: City Cross

9

- Fest begge kalesjekjolens(14) plastkroker(13) på metallstangen(15)

VIKTIG

Montere fottrekket(tilbehør)

- Tre fottrekket over fotbrettet mot kalesjen framside. Fest den med de fire trykknappene, to stk på hver side.

VIKTIG

På- og avmontering av overdelen.

• Påmontering: Brems vognen. Løft overdelen i handtaket(1) og trykk ned Easyfix festet ned i festet på begge sider(2) slik at den låser med et "klikk".
• Avmontering: Start med å bremse vognen. Trykk inn handtakene(1)
• Sportsvognsdelen kan festes i begge kjøreretninger.

ADVARSEL

• La aldri noen barn finnes i vognen när den slås opp/ned.
• Hold godt fast i bærehandtaket til sportsvognsdelen er på plass.

VIKTIG

• Sjekk at sportsvognsdelen sitter fast før man bruker vognen.
• Løft aldri overdelen når den er montert på understellet.

• Plasser skrittstroppen(3) mellom barnets ben og opp mot hoften. Tre inn hofteselen(4) i selelåsen til de "klikker" på plass. Sjekk at hofteselen er låst.
• Juster selen med hjelp av glidespennen(5).
• Skulder- og hofteselen åpnes ved å knappene(6) på selens lås.

I enden på begge hofteselene finnes festepunkter for en separat sele som oppfyller BS 6684

ADVARSEL

- Bruk alltid selen når barnet sitter i vognen. Sjekk at alle spenner er montert og låst og at selen sitter fast i vognen.

- Trykk inn reguleringssperren(7) og skyv/dra ryggen til ønsket posisjon.

ADVARSEL

- Sjekk at ryggen er låst i en av sine 4 posisjoner ved å skyve ryggen bakover til det låser i en av posisjonene.

• Juster kalesjen ved å forsiktig dra framkanten framover/bakover til ønsket posisjon.
• Noen modeller er utrustet med myggnetting som er innsydd i kalesjen. Ved behov kan myggnettingen trekkes over fottrekket og festes med plastkrokene.

VIKTIG

• Løft aldri vognen ved å løfte i kalesjen.
• Løft aldri i bagen/sportsvognsdelen när den er montert på understellet.

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

Justering av fotbrettet.

• Fotbrettet kan justeres i to posisjoner. Fotbrettet justeres til sitt nederste posisjon ved at man løfter opp låsen på siden av fotbrettet(8) og trekker det ut og ned.
• Fotbrettet justeres til vannrett posisjon ved man drar fotbrettet opp og dytter inn i vannrett posisjon.
• Forsikre deg om at fotbrettet er i låst og ønsket posisjon før bruk. Fotbretttekstilen er vendbar.

ADVARSEL

La aldri barnet/barna stå på fotbrettet.

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

- Brems vognen. Juster ryggen til oppreist posisjon(9). Slå kalesjen mot frambøylen(10). Juster fotbrettet til litt oppover.

ADVARSEL

- Slå sammen understellet ved å dra i de to understellslåsene(11) (et på hver side) oppover.

Merk!

For å gjøre bildet tydelig er ikke sportsvognsdelene med.

- Løft opp sikkerhetsbøylen(12) og slå handtaket framover.

VIKTIG

- Sjekk at tekstilen ikke fester seg mellom handtak og sportsvognsdel.

Merk!

For å gjøre bildet tydelig er ikke sportsvognsdelene med.

- Slå først ned ryggen fra oppreist til flat posisjon. Trykk deretter kalesjen ned mot ryggen.

- Om du trenger mer plass kan du ta av hjulene ved å trykke inn navkapselens frigjøringsknapp.

VIKTIG

- Tørk av smuss fra akslingene før du setter på hjulene igjen.

Bruk av regntrekk

• Regntrekket monteres ved at man drar regntrekket over kalesjen og bag- eller sportsvognsdelen. Merk at regntrekket er åpent ved kalesjeåpningen. Bruk regntrekket som følger med vognen.
• Bruk alltid regntrekket ved regn- eller snøvær. Er vognen våt før regntrekket tas i bruk, forsøk om mulig å tørke av den først.
• La regntrekket tørke ordentlig før det legges tilbake i posen. Ta alltid av regntrekket etter bruk for å unngå at dannes kondens mellom regntrekket og vognen, noe som kan medføre muggangrep.

Montering og bruk av City Bag (Tilbehør til City Cross)

Dette avsnitt gjelder for følgene produkter: City Carrycot

1

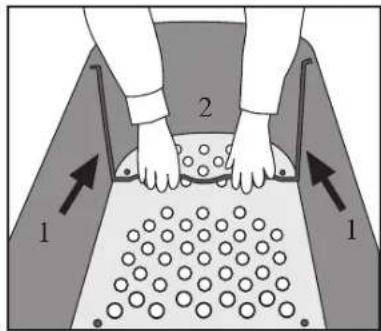

- Ta av plastposen fra madrass og tekstil. Skyv inn metallstøtten(1) mot bunnen(2).

Bunnplaten er laget av tre.

ADVARSEL

• Kvelningsrisiko. La ikke barnet leke eller på annen måte komme i kontakt med plastposen.
• Sjekk at begge metallstøtter sitter fast slik at vognens stabilitet og sikkerhet ikke forstyrres.
  • Legg i madrassen. (4).
• Eksklusivmadrassen består en kombinasjon av fiber- og polyuretanfyll. Pass på at du legger madrassen med den hardere polyuretanfyllingen mot bunnen av vognen.

ADVARSEL

- Dybden mellom madrassens eller annet sengetilbehørs overflate og bagens kant(3), må minst være 150mm når madrass og sengesettilbehør ligger på plass.

ADVARSEL

• Bruk kun madrasser med en tykkelse på maks. 45mm.

• Fest kalesjen ved å trykke de to innstikksdeler ned i bagens kalesje-feste. Sjekk at de "klikker" på plass.

• Fest kalesjen ved å feste trykknappene på plastfestet(5) på begge sider. Trykk fast lynlåsen ved hodeenden(6) på bagen.

• Trykknappene på baksiden av kalesjen er der for å kunne rulle opp kalesjen for ventilasjon när det er varmt.

- Fest fottrekket på kalesjen(7) og kalesjefestet(8) på begge sider.

VIKTIG

- Kalesjen må ikke slås ned med fottrekket montert, uten först å løsne trykknappene.

Montering og bruk av City Bag (Tilbehør til City Cross)

Dette avsnitt gjelder for følgene produkter: City Carrycot

6

- Juster kalesjen ved å forsiktig dra/skyv den framover/bakover til ønsket posisjon.

• Løft aldri i bagen ved å holde i bagen.
• Løft aldri i sportsvognsdelen når den er montert på understellet.

8

Fastgjøring av bagen.

- Brems vognen. Løft bagen i handtaket og sett den i festet på begge sider av understellet. Trykk ned i festet(9) slik at bagen låser i begge sider med et "klikk".

ADVARSEL

- Sjekk at overdelen sitter ordentlig fast i låst posisjon på begge sider.

9

Avmontering av bagen

- Brems vognen. Ta tak i Easy Fix festet på begge sider og trykk inn handtaket(10) på begge sider samtidig. Når de ikke kan trykkes inn lengre, løft bagen opp og bort fra understellet.

Bruk av regntrekk

• Regntrekket monteres ved at man drar regntrekket over kalesjen og bag- eller sportsvognsdelen. Merk at regntrekket er åpent ved kalesjeåpningen. Bruk regntrekket som følger med vognen.
• Bruk alltid regntrekket ved regn- eller snøvær. Er vognen våt før regntrekket tas i bruk, forsøk om mulig å tørke av den først.

- La regntrekket tørke ordentlig før det legges tilbake i posen. Ta alltid av regntrekket etter bruk for å unngå at det dannes kondens mellom regntrekket og vognen, noe som kan medføre muggangrep.

Pleie og vedlikehold

Generelle pleieråd

• Utsett aldri vognen i lengre tid for sterkt sollys.
• Bruk regntrekket ved snø- eller regnvær.
• Oppbevar aldri vognen på kalde eller fuktige plasser.
• Om du har brukt vognen nær havet eller på saltede veger, må du umiddelbart spyle og tørke av understellet før du sette vognen bort.
• Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overflate er ømfintlig.

Jevnlig tilsyn.

- Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep. Skulle rustangrep oppstå, noe som er mulig, bør du ta bort rusten med et krompussemiddel.

Viktig! Lakkerte understell eller lakkerte felger må på ingen måte behandles med krompussemiddel, ettersom fargen kommer til å påvirkes.

- Smør alle akslinger hver tredje måned( tørk av akslingene med en fille før du smører de). Smør med petroleumsbasert fett eller motorolje.

Kontroller at:

• Alle understellslås fungerer slik de skal.
• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet.
• Ingen plast deler er skadet.
• Alle hjullager er i god stand.
• Alle lynlås sitter ordentlig fast.
• Alle trykknapper sitter ordentlig fast på fotbrettet.
• Elastiske bänd ikke har mistet sin elastisitet.
• Sikkerhetsbøylen er inntakt og kan bevege seg fritt.
• Bremsen fungerer.
• Lufttrykket er korrekt(se merking på dekk 28 PSI = 1,8 bar, 35 PSI = 2,5 bar).
• Sjekk jevnlig handtaket og bunnen av sportsvogndelen/bagen for skader eller annen slitasje.

MERK

• Ta alltid først kontakt med butikken hvor produktet ble kjøpt. Det gjelder ved behov for ser-vice med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.
• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon når du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

- Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverflater reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømfintlige gulvoverflater.

• I parkeringsbremsen finnes bevegelige deler som jevnlig trenger vedlikehold for å fungere korrekt.
• For korrekt funksjon pass på at parkeringsbremsen alltid er godt smurt. Fjern umiddelbart sand, snø, is eller smuss fra bevegelige deler fra parkeringsbremsen.
• Bruk et silikon eller oljebasert smøremiddel og smør bremsepedalen, hjulakslinger, bremsepinner på begge sider av vognen minst en gang i mnd. Smør også låsen på hjulene med samme jevnlige intervall.
• Om du bruker din Emmaljungavogn på for eksempel strender eller andre krevende og våte forhold trenger bremsen ekstra vedlikehold. Utfør ovennevnte vedlikehold ved behov.

Pleie og vedlikehold

Vaskeråd

• Kalesje:

Ta av kalesjen og slå den opp. Skyll av kalesjens innside(foret) med lunket vann. Bruk en mild såpcoppløsning. Rengjør nøye. Drypptørk kalesjen i oppslått posisjon.

Ta av sittedelstrekket fra understellet. Handvask trekket i lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Drypptørk trekket. Når du har fjernet trekket kommer du til 5-punktsselen. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du monterer trekket.

- Frontbøyle og frontbøyletrekk:

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av frontbøylens ytterside. Händter innsiden( non-wovenmateriale) forsiktig. Drypptørk.

- Madrass:

Eksklusivmadrassen består en kombinasjon av fiber- og polyuretanfyll.

Vi anbefaler handvask. Madrassen kan også vaskes i 40 graders maskinvask, men da må fiberfyllet glattes i form etter vask. Drypptørkes. Merk at polyuretanmadrassen ikke inneholder blekemiddel og derfor er/ blir gul.

- Bag:

Ta av kalesjen, avtakbart innerfor, hodebeskyttelse og vindtrekk. Tørk av trekkets utside og for med en fuktet klut. Ingen handvask. Tørk bagen i oppslått posisjon. Pass på at bagens bunnplate i tre(gjelder Smart) ikke blir våt.

∅vrig informasjon

• Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)
• Pass på alle tekstiler er tørre før du monterer de tilbake på vognen. Sjekk at alle sommer og kanter på sittedelens underside og rygglommen.
• Du kan impregnere trekket på nytt etter vasken (feks. Scotchguard ). Gjør alltid dette før du montere vognen på nytt.

ADVARSEL

- La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

- Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sittedelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

VIKTIG

Vaskeråd for Leatherette tekstiler

Vognene i Leatherettekunstlær vaskes iflg. ovennevnte anvisninger. Leatherette tekstiler får kun vaskes med en dråpe ufarget oppvaskmiddel og tørkes av med en våt klut, tørkes i romtemperatur.

Emmaljunga

Service dokumentasjon

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene.

Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig att man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

0

Dato, stempel, kundens navn, signatur;

6 måneders kontroll

6

Dato, stempel, kundens navn, signatur;

1. Sjekk levering av riktig antall.

□ 1stk Sportsvognsdel med 5-punktsele
□ 1par Selepolstringer til sele
□ 1 stk sammenslått understell med varekurv
□ 4 stk hjul
□ 1 stk regntrekk
□ 1 stk bruksanvisning
□ 1 stk Kalesje
□ 1 stk Sportsvognstrekk
□ 1 stk Fotbrettrekk
□ 1 stk Frontbøyletrekk

2. Understellets funksjon

Slå opp vognen.

□ Sjekk at understellslåsen fungere korrekt på begge sider.
□ Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing.
□ Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.
□ Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.
□ Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.
□ Sjekk at E.A.S.T justerbare fjæring sine 3 nivå på begge sider
□ Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine fire nivå.
□ Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

☐ Ha på fett/grease på akseltappene.
□ Sett på hjulene og sjekk at hjullåsene låser.
□ Sjekk at parkeringsbremsen låser begge bakhjul.

4. Generelt tilsyn

□ Sjekk at alle nagler og skruer ser korrekt festet.
□ Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen.
□ Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Emmaljunga

Serviceskjema

Standardservice

6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing.

Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låsc og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal läses i de respektive nivå.

Sjekk E.A.S.T justerbare fjæring sine 3 nivå på begge sider

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine fire nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/fes- tet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

∅vrige merknader(ytterligere utførte justeringer eller skiftede deler)

Inhalt

Udfør samme procedure for alle fire hjul.

3

1 2 3

Af- og påmontering af overdelen

Dato, stempel, kundens navn, underskrift

6 mdr kontrol

6

Dato, stempel, kundens navn, underskrift

12 mdr kontrol

12

Dato, stempel, kundens navn, underskrift

24 mdr kontrol

24

Dato, stempel, kundens navn, underskrift

36 mdr kontrol

36

Dato, stempel, kundens navn, underskrift

Emmaljunga

Leverings kontrol

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.
