BRUGSANVISNING City Cross Emmaljunga

ADVARSEL! Sportsvognsdelen er ikke beregnet for barn under 6 mnd. Bruk Sportsvogndelen först när barnet kan sitte selv.

ADVARSEL! Dette produkt er ikke beregnet for jogging, skating/inlines.

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg.

ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug først klapvognen när barnet kan sidde selv.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSEL! Barnevogns /lift kasse må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ. Max vægt på barnet 9 kg. ADVARSEL! Brug aldrig barnevognen på et stativ.

Den ydre længde/bredde på Barnevognskassen er 860 mm / 450mm. Den ydre længde/bredde på City Bagen er 795 mm / 430 mm. Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm. Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

Emmaljunga Originaltilbehør 47 Alle produkter

Emmaljunga Originaltilbehør

ADVARSEL Dette produktet er ikke beregnet for jogging, skating/inlines.

ADVARSEL Bruk ikke en madrass som er tykkere en 45mm.

ADVARSEL Transporter ikke flere barn eller vesker enn det vognen er beregnet for.

ADVARSEL Transporter ikke flere barn eller vesker enn det vognen er beregnet for.

- All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.

- Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.

- Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.

- Bruk aldri bagen på et stativ.

• Vognen skal alltid være bremset når du løfter i/ut ditt barn.

- Parker aldri vognen i en bakke.

Sjekk alltid rygglomme er helt trukket ned over rammen før vognen før den brukes. Dette trinn er meget VIKTIG.

6

• Fotbrettekstilen er vendbar.

ADVARSEL

• La aldri barn/barna stå på fotbrettet.

8

11 12

- Kalesjen skal alltid være montert når vognen er i bruk og krokene skal alltid være festet.

- Juster ikke kalesjen med fottrekket festet.

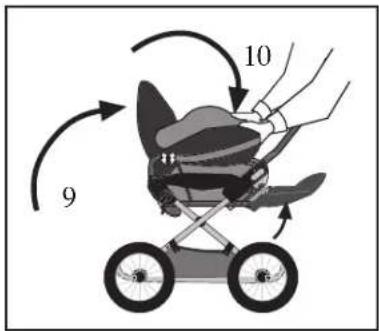

Hvordan du bruker sportsvognen

Dette avsnitt gjelder for følgene produkter:

City Cross

1

Hvordan du bruker sportsvognen

6

9 10

7

11

8

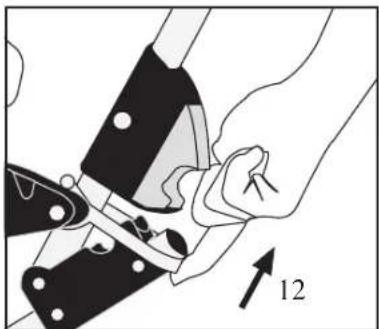

Slå sammen sportsvognen

- Det må ikke finnes barn i vognen när den slås opp/ned.

- Det må ikke finnes barn i vognen när den slås opp/ned.

7

Juster ikke kalesjen med fottrekket festet.

VIKTIG

• Sittedelstrekk og 5-punktssele:

12 måneders kontroll

12

Dato, stempel, kundens navn, signatur;

24 måneders kontroll

24

Dato, stempel, kundens navn, signatur;

36 måneders kontroll

36

Dato, stempel, kundens navn, signatur;

Emmaljunga

Leveringskontroll

Afsnittet gælder alle produkter.

VIGTIGT!

Afsnit Afsnittet gælder for følgende produkter:

Kassens indhold 113

Alle produkter

Emmaljunga Original-tilbehør 113

Alle produkter

Vigtig sikkerhedsinformation....114-117

Alle produkter

Montering af stel 118

City Cross

Hvordan du bruger stellet.... 119-120

City Cross

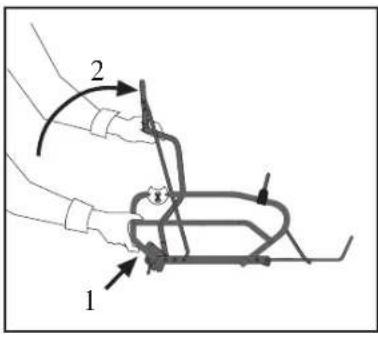

Montering af klapvognsoverdel 121-123

City Cross

Hvordan du bruger klapvognen 124-125

City Cross

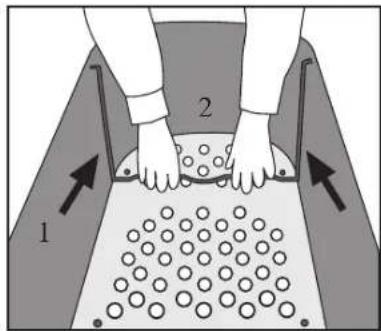

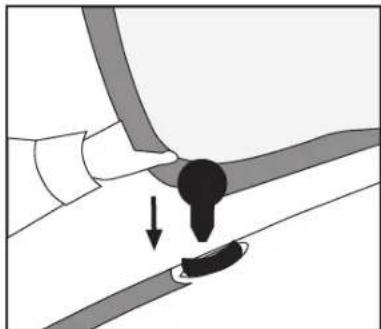

Montering af City Bag barnevognsoverdel....126

City Bag barnevognsoverdel

Hvordan du bruger City Bag barnevognsoverdelen ..... 127

City Bag barnevognsoverdel

Pleje & Vedligehold 128-129

Alle produkter

Service dokumentation....130

Alle produkter

Leverings kontrol 131

Alle produkter

Serviceprotokoll 132

Alle produkter

Kassens indhold

Afsnittet gælder alle produkter.

City Cross

1 stk. Klapvognsoverdel med 5-punktssele

1 sæt Polstring til sele

1 stk. Sammenklappet stel med varekurv

4 stk. Hjul

1 stk. Regnslag

1 stk. Brugsanvisning

1 stk. Kaleche

1 stk. Klapvogns betræk

1 stk. Stof til fodstøtte

I stk. Frontbøjlestof

1 stk. Plastpose

City Bag barnevognsoverdel

1 stk. Barnevogns overdel

1 stk. Madras

1 stk. Kaleche

1 stk. Forlæder

1 stk. Brugsanvisning

Emmaljunga originaltilbehør

Anvend kun Emmaljungas original-tilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, findes i vores katalog og hos vores autoriserede forhandlere.

Vigtig sikkerhedsinformation

Afsnittet gælder alle produkter.

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brugsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn.

ADVARSEL! Kontroller at alle låse mekanismer er fastläste før brug.

ADVARSEL! Hold børn i sikkerhedsafstand när vognen slås op eller klappess sammen, for at undgå skader.

ADVARSEL! Lad ikke børn lege med dette produkt.

ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp.

ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

ADVARSEL! Brug altid en sikkerhedssele.

ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSEL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn.

ADVARSEL! Brug kun madrasser med en tykkelse på max. 45 mm i barnevognesoverdelen.

ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen.

ADVARSEL! Brug altid skridtstroppen i kombination med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn.

Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren.

Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996 114

Vigtig sikkerhedsinformation

Afsnittet gælder alle produkter.

ADVARSEL! Følg producentens instruktioner.

ADVARSEL! Brems altid vognen när den parkeres.

ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig flere børn eller tasker på vognen, end hvad vognen er godkendt til.

ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald:

ADVARSEL! Brems altid vognen når den parkeres.

ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig flere børn eller tasker på vognen.

ADVARSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes.

ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges.

ADVARSEL! Anvend ikke barnevognskassen, efter at barnet selv kan sidde.

ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder.

ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvid du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

ADVARSEL! Lad ikke børn lege uden opsigt i nærheden af barnevognskassen.

ADVARSEL! Brug ikke barnevognskassen hvis noget er i stykker, skadet eller mangler.

ADVARSEL! Brug kun reservedele som er godkendt af producenten.

ADVARSEL! Hver opmærksom på risikoen ved åben ild eller andre varmekilder i nærheden af barnevognskassen.

ADVARSEL! Gennemgå regelmæssiget håndtaget og bunden af barnevognskassen, for tegn på eventuelle skader eller slid.

Vigtig sikkerhedsinformation

Afsnittet gælder alle produkter.

ADVARSEL! Anvend aldrig barnevognskassen på et stativ.

ADVARSEL! Forlad ikke barnet uden opsigt.

ADVARSEL! Brug kun barnevognskassen på et fast, horisontalt og plan underlag.

Advarselsteksten er i overensstemmelse med EN 1466:2004+A!:2007

• Barnets sikkerhed er dit ansvar.
- Dette produkt er lavet til transport af et (1) barn, fra 6 måneder og til en maksimal vægt af 15 kg Anvend kun denne vogn til det antal børn vognen er konstrueret til.
- Klapvognsdelen er beregnet til transport af et barn fra 6 måneder og op til en max vægt på 15 kg.
- Barnevognsdelen er beregnet til transport af et barn i alderen 0 til 6 måneder og op til en max. vægt af 9 kg. Produktet er ikke hensigtsmæssigt for et barn som kan sidde selv, rulle sig rundt eller støde sig op på hænder eller knæerne.
- Med babylift (original tilbehør) kan vognen bruges fra fødslen.
- City Cross stellet skal kun anvendes sammen med City Carrycot eller et Type A klapvognsdel.
- Følg pleje- og vedligeholdelsesinstruktioner.
- De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlig bruger af vognen stå for.
- Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også selvom brugeren kun skal bruge vognen en kort tid.
- Max. vægt på et eventuelt ståbræt 20 kg.
- Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.
- Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche. Lommen i kalechen er kun til lette genstande og må ikke belastes med mere end 250g.
- Hvis du finder nået af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.
- Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.
- Forlad ikke din vogn med barn i uden at du har bremset vognen.
- Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.
- Parkere aldrig vognen på en bakke eller skrånende underlag.
- Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.
- Anvend aldrig produktet hvis en eller flere ting er defekte eller skadet.
- Kontroller at alle lynlåse og trykknapper er lukket inden brug.
- Tag altid barnet ud af vognen när den slås sammen.

Vigtig sikkerhedsinformation

Afsnittet gælder alle produkter.

• Placer aldrig ekstra madrasser i barnevognen og anvend kun den medfølgende madras eller de madrasser som Emmaljunga anbefaler.
  • Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller destruere vognen.
• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontrollere også barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.
• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.
• Varekurven må kun belastes med max. 5 kg. Læg de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.
• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.
• Anvend aldrig barnevognsdelen på et stativ.
• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.
• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.
• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.
• Den ydre længde/bredde på Barnevognskassen er 860 mm / 450mm.
• Den ydre længde/bredde på City Bagen er 795 mm / 430 mm.
• Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm.
• Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

Montering af stellet

Afsnittet gælder for fölgende produkter:

City Cross

1

- Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.

VIGTIGT

- Akslerne kan være indfedtet og kan efterlade mærker på tekstiler ved berøring.

ADVARSEL

- Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få fat i plasthætterne.

2

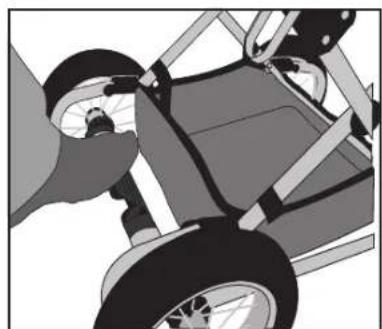

- Sørg for at bremsen er slået op/fra. Tryk på hjulkapslens frigørings-knap, og skub hjulet, så langt som muligt, ind over akslen. Slip knappen og træk hjulet ud af igen, indtil du hører at det klikker på plads.

ADVARSEL

- Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes af.

Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

Slå stellet op

- Brems vognen (1). Slå stellet op ved at trække i styret (2) mens du holder imod på stellets side (3).

ADVARSEL

- Stellåsen skal klikke i låst position.

4

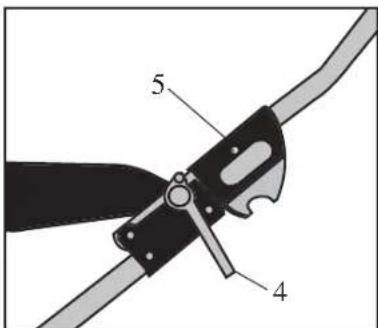

- Sikkerhedsbøjlen (4) aktiveres for at forhindre uønsket sammenklapning, hvis stellåsen (5) ikke er i låst position.

ADVARSEL

- Kontroller altid, inden du anvender vognen, at stellåsen (5) er i låst position eftersom vognen ellers kan være farlig at anvende.

Hvordan bruger du stellet

Afsnittet gælder for fölgende produkter:

City Cross

1

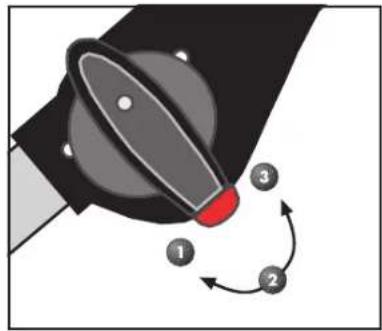

Det justerbare affjedringssystem gör at du kan vælge affjedringshårdhed alt efter barnets vægt eller underlaget du kører på.

- Affjedringen kan justeres i 3 niveauer:

1. Blød

2. Mellem

3. Hård

ADVARSEL

- Fjern dit barn fra vognen før justering af affjedringen.

- Juster affjedringen ved at trække den grå lås ud (1) og vrid vredet så den grå lås går i hul i en af positionerne 1, 2 eller 3. Gør det samme på den anden side af stellet – kontroller at samme indstilling bruges på begge sider.

VIGTIGT

- Indstilling af affjedringen sker nemmest med stellet klappet sammen.

ADVARSEL

- Affjedringen skal være indstillet i samme niveau på hver side af stellet, ellers belastes stellet skævt og kan derved blive skadet.

- Kontroller at den røde lås er ordentligt indtrykket i hullet, ellers opfylder affjedringen ikke sin rette funktion.

3

3 2

4

Sådan her laver du om på højden på styret

- Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (2). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (3).

Anvend bremsen

- Brems vognen ved at trykke bremsen ned med foden.

- Løsne bremsen ved at løfte den op med foden.

ADVARSEL

- Efterlad altid vognen med bremsen slået til.

• Vognen skal altid være bremset når du løfter barnet op/ned.

- Parker aldrig vognen på en bakke.

- Kontroller at tandkransene sidder ordentlig fast på alle fire hjul.

- Kontroller altid at bremsepinden sidder fast i hjulenes tandkranse när vognen er bremset.

Hvordan du bruger stellet

Afsnittet gælder for følgende produkter:

City Cross

5

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Sammenklapning af stellet

- Slå stellet sammen ved at trække op i de to stellåse (4) (en på hver side).

6

- Løft sikkerhedsbøjlen (5) og skub styret fremad.

7

- Stellet kan nu klappes helt sammen. Juster evt. det justerbare styr så stellet fylder mindst muligt.

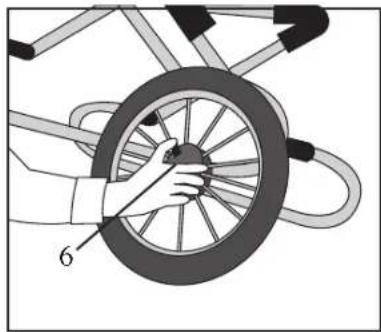

- Hvis du behøver mere plads kan hjulene enkelt aftages ved at trykke på hjulkapslens frigøringsknap (6).

VIGTIGT

- Aftør akslerne for skidt inden du monterer hjulene igen.

8

Afmontering af varekury

• Varekurven er monteret ved leveringen, men kan aftages for vask.

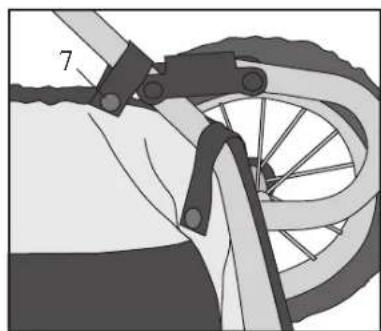

- Dette gøres ved at åbne stropperne ved trykknapperne (7).

VIGTIGT

- Kontroller at alle trykknapperne er ordentligt fastlåste, när varekurven er monteret igen efter vask.

Montering af klapvogns overdel

Afsnittet gælder for følgende produkter:

City Cross

1

1 2

Montering af klapvognsoverdel og 5-punktssele

- Tryk på ryglænslåsen (1). Skub ryglænet op i øverste position så det står lodret (2).

2

3 3

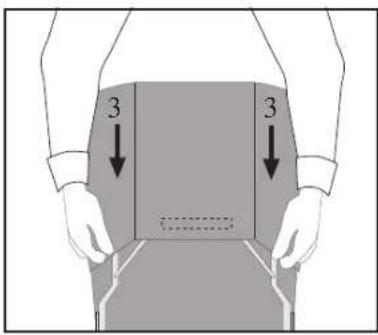

- Lås 5-punktsselen op og træk betrækket ned over ryglænet (3).

3

4 5 5 6

- Før skulderselerne (4) gennem hullerne i betrækket.

- Før hofteselerne (5) gennem hullerne i betrækket.

- Før skridtselen (6) gennem hullet i betrækket.

4

7 8 8

- Træk selepuderne over de to skulderseler (7). Fastgør selerne sammen med hofteselerne (8).

Montering af klapvogns overdel

Afsnittet gælder for følgende produkter: City Cross

5

9

- Sørg for at betrækket er trukket så langt ned over ryglænet, som det kan. (9)

ADVARSEL

- Kontroller altid at ryglænet er sikkert fastlåst i den ønskede position inden det anvendes. Dette er meget VIGTIGT.

6

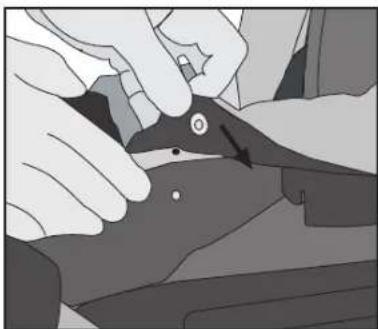

- Fastgør stoffet omkring armlænene i begge sider ved hjælp af trykknapperne på indersiden.

7

10

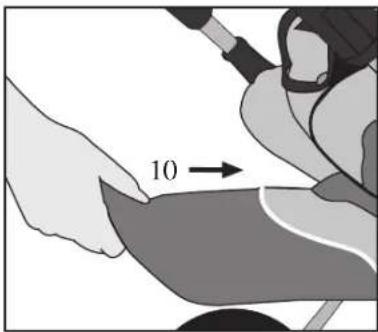

- Træk betrækket til fodstøtten (10) ud over fodstøtten. - Betrækket til fodstøtten er vendbar.

VIGTIGT

- Lad aldrig barnet/børnene stå på fodstøtten!

8

11 12

Montering af frontbøjlebetræk

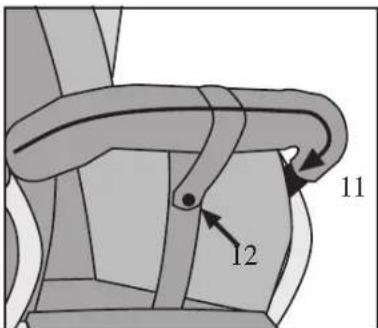

- Træk frontbøjlebetrækket (11) rundt om frontbøjlen og lyn lynlåsen. - Fastgør skridtstroppen (12) rundt om frontbøjlebetrækket.

Montering af klapvogns overdel

Afsnittet gælder for følgende produkter: City Cross

9

Montering af kalechen

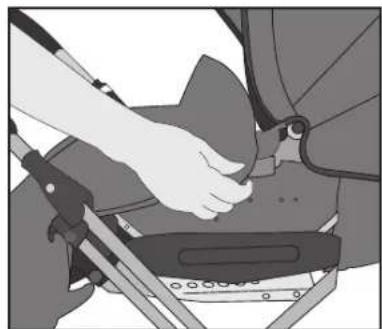

- Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste (en på hver side). Kontroller at de glider i hak.

10

14 13 13 15

- Fastgør vindposens (14) plastkroge (13) på metalstangen (15) nederst bagpå ryglænet.

11

Montering af fodpose (tilbehør)

- Træk fodposen ud over fodstøtten op mod kalechen. Fastgør den med trykknapperne på kalechefæstnet, en på hver side.

VIGTIGT

- Kalechen kan ikke lægges ned med påsat fodpose.

Hvordan du bruger klapvognen

Afsnittet gælder for fölgende produkter:

City Cross

1

• Påmontering: Brems vognen. Løft overdelen i håndtaget (1) og pres EasyFix fæstet ned i beslaget på hver side (2) så den låser sig fast.
• Ved afmontering bremses vognen først. Klem sammen om håndtagene (1) på begge sider samtidig og løft op i overdelen.
  • Overdelen kan monteres i begge retninger.

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.
• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.

VIGTIGT

• Kontroller altid at overdelen sidder fast, inden du anvender vognen.
• Løft aldrig i overdelen när den er monteret på stellet.

Justering af 5-punktsselen

• Placer skridtselen (3) mellem barnets ben. Fastgør hofteselerne (4) til låsen i skridtselen så de "klikker" på plads. Kontroller at hofteselerne er fastspændte.
• Juster selerne ved hjælp at glidespændet (5).
• Du frigør selen ved at trykke på knapperne (6) midt på selen. I enden af hver hoftesele findes der fastførelsespunkter til en separat sele som opfylder BS 6684.

ADVARSEL

- Anvend altid selen når barnet sidder i vognen. Kontroller at alle spænder er fastgjorte og at selen er fastspændt i vognens D-ringe.

Justering af ryglænet

- Tryk på ryglænslåsen (7) og fæld/rejs ryglænet til den ønskede position.

ADVARSEL

- Kontroller at ryglænet er låst i et af dets fire positioner, ved at trykke tilbage på ryglænet til det låser.

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten til ønsket position.
• I kalechen findes et insektnet som kan trækkes ud over fodhvileren ved behov og fastgøres med plastkrogene.

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.
- Løft aldrig i overdelen når den er monteret på stellet.

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Justering af fodstøtten

• Fodstøtten kan indstilles i to positioner. Fodstøtten justeres til nederste position ved at løfte op i sikringen, som sidder på siden af fodstøtten, og trække fodstøtten (8) ud og ned.
• Fodstøtten justeres til vandret, ved at løfte fodstøtten op i vandret position og trykke den ind mod vognen.
  • Fodstøttebetrækket er vendbar.

ADVARSEL

• Forsikre dig at fodstøtten er låst i den ønskede position før brug.
• Lad aldrig barnet/børnenen stå på fodstøtten.

Hvordan du bruger klapvognen

Afsnittet gælder for fölgende produkter:

City Cross

6

9 10

7

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Sammenklapning af vognen

- Brems vognen. Rejs ryglænet lodret til øverste position (9). Fold kalechen sammen og vip den ned mod frontbøjlen (10). Juster fodstøtten til et mere op ad gående leje.

ADVARSEL

- Der må ikke være børn i vognen, når den slåes op eller ned.

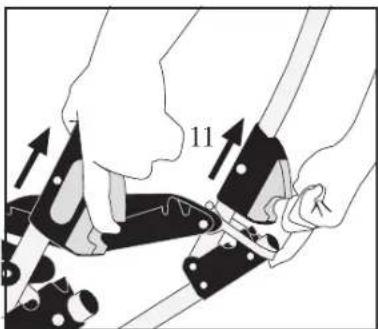

- Sammenklap stellet ved at rykke op i de to stellåse (11) (en i hver side).

BEMÆRK!

Overdelen er ikke med på billedet for at gøre billedet tydeligere.

- Løft op i sikkerhedsbøjlen (12) og vip styret fremad.

VIGTIGT

- Kontroller at betrækket ikke sidder fast mellem styr og overdel. - Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.

BEMÄRK!

Overdelen er ikke med på billedet for at gøre billedet tydeligere.

- Læg derefter ryglænet i nederste position. Vip derefter kalechen ned mod ryglænet. - Hvis du behøver mere plads kan du afmontere hjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.

VIGTIGT

- Aftør akslerne inden du sætter hjulene på igen.

Brug af regnslag

- Regnslaget monteres ved at trække det ud over kalechen og klapvognssædet. Kontroller at regnslaget er åbent ved kalecheåbningen. - Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først. - Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

Montering og brug af City Bag (Tilbehør til City Cross)

1

1 2

2

3 4

3

- Fjern plastikposen fra madrassen og kalechen. Vip metalbøjlerne (1) ned mod bunden (2) så bøjlerne står lodrette. Bunden er lavet i træ.

ADVARSEL

- Kvælningsrisiko. Lad ikke barnet lege med eller på anden måde komme i forbindelse med plastikposen. - Kontroller at begge metalbøjler er gået i hak i udfræsningerne, for at vognens stabilitet og sikkerhed ikke berøres.

- Læg madrassen i vognen (4). - Eksklusive madrassen består af et kombineret fiberfyld og polyeterfyld. Søg for at du lægger madrassens hårde polyeter side ned mod vognens bund.

ADVARSEL

- Afstanden mellem madrassen eller andet madrastilbehørs overkant og overdelens overkant (3), må ikke gøres mindre end 150mm når madras og madrastilbehør ligger på plads.

ADVARSEL

- Brug ikke en madras som er tykkere end 45 mm.

- Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste. Kontroller at de glider i hak.

- Tryklåsene på hver side af kalechen (5) trykkes fast på overdelens kalechefæste, samt tryk tryklåsen i hovedenden (6) fast. - Trykknappen på bagsiden af kalechen er til for at kunne rulle det nederste af kalechen op ved behov, for bedre ventilation når det er varmt.

- Tryk forlæderet fast på kalechen (7) og kalechefæstet (8) på hver side.

VIGTIGT

- Kalechen kan ikke slåes ned med påsat forlæderklap.

Hvordan du bruger barnevognsoverdelen

Afsnittet gælder for følgende produkter:

City Bag barnevognsoverdel

6

• Brems vognen ved at trykke bremsen ned med foden.
• Løsne bremsen ved at løfte den op med foden.

ADVARSEL

• Efterlad altid vognen med bremsen slået til.
• Parker aldrig vognen på en bakke.
• Lad aldrig noget barn være i vognen når den slås op eller ned.

Justere kalechen

- Juster kalechen til den ønskede position ved at trække forsigtigt fremad/tilbage i forkanten til den ønskede position.

VIGTIGT

• Løft aldrig overdelen i kalechen.
- Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.
• Løft KUN ved at tage fat i stellet.
- Vognen er leveret med kalechen og denne skal altid være monteret på vognen under brug.

Fastgørelse af overdelen

- Brems vognen. Løft vognen i håndtaget og styr overdelen ned i beslaget på hver side af stellet. Pres på overfladen (9), så den låser sig fast.

ADVARSEL

• Der må aldrig være børn i vognen, når den slåes op/ned.
• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.
• Dette trin er meget VIGTIGT. Kontroller altid inden du anvender vognen, at overdelen er korrekt fastlåst på stellet.

Overdelen tages af vognen

- Brems vognen. Tag fat i EasyFix beslaget på hver side og klem håndtagene sammen (10) i begge sider samtidig. Når de ikke kan klemmes mere sammen, løftes op i overdelen og denne kan tages af.

BEMÆRK! Det er vigtigt, at der løftes lige op og at EasyFix håndtagene holdes sammenklemt i begge sider samtidig.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen. Kontroller at regnslaget er åbent ved kalecheåbningen.
• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.
• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

Pleje og vedligehold

Afsnittet gælder alle produkter.

Almindelige Plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid.
• Anvend altid regnslag ved regn- eller snevejr.
• Opbevar aldrig vognen på kolde og fugtige steder.
• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.
• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.
• Vær forsigtig ved transport og opbevaring. Pulverlakerede stel, selv af højeste kvalitet, er mere ømtålelige end forkromede ditto.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Der-efter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring finde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser.
  Vigtig! Pulverlakerede understel og lakerede hjul må absolut ikke behandles med Chrom pudsemiddel, da dette vil påvirke farven.

- Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med syrefri fedt.

- For at opnå optimale køreegenskaber og undgå punkteringer skal lufttrykket være korrekt. Kontroller derfor lufttrykket med jævne mellemrum. Behøver du pumpe hjulene bruger du en luftpumpe med adapter for bil. For lufttrykket se mærkningen på dækket.

Kontroller at:

• alle stellåse fungerer korrekt.
• alle nitter, skruer og møtrikker sidder fast og er intakte.
• ingen plastdele er skadede.
• alle hjulbøsninger er i god stand.
• alle velcrobånd sidder ordentligt fast.
• alle trykknapper sidder ordentligt fast.
• alle elastikker stadig har sin elasticitet.
• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.
• bremser fungerer og at bremsegummi er intakt.
• dæktrykket er korrekt (se mærkningen på dækket: 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)
• Håndtag og bunden af barnevogn-/ lift kasse bør ofte efterses for skader.

OBS

- Tag umiddelbart kontakt med din autoriserede Emmaljunga forhandler for at skaffe en original reservedel hvis nogen del er skadet.

ADVARSEL

- Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

• I parkeringsbremsen findes der bevægelige dele, som jævnligt skal vedligeholdes for at fungere korrekt.
• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er vel smurt. Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på parkeringsbremsen.
• Anvend et silikone eller oliebaseret smøremiddel og smør parkeringsbremsen. Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.
• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde områder, så skal parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje efter behov.

Pleje og vedligehold

Afsnittet gælder alle produkter.

Vaskeråd

- Kaleche:

Tag kalechen af og slå den op. Tør kalechens inderside (foret) med lunkent vand. Anvend en mild sæbeopløsning. Dryptør kalechen i opslået stand. Duo Combi: Kalechens aftagelige dele vaskes efter ovenstående fremgangsmåde.

- Betræk og 5-punktsele:

Afmonter betrækket og udtag træpladen i ryg og sæde. Håndvask betrækket i lunkent vand. Anvend en mild sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

- Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

- Madras:

Eksklusivemadrassen består af et kombineret fiberfyld og polyeterfyld.

Vi anbefaler håndvask og dryptørring. Madrassen kan også vaskes i vaskemaskinen på 40 grader, men så skal du huske at forme fiberfyldet efter vask. Vi går opmærksom på at polyetermadrassen ikke indeholder blegemidler og derfor er eller kan madrassen blive gul.

• Overdelens forlæder:

Håndvask i lunkent vand. Anvend mild sæbeopløsning. Rengør nøje. Dryptørres.

• Overdel:

Aftag kaleche, forlæder, hovedbeskyttelse og madras. Aftør stoffet indvendigt og udvendigt med en opvredet klud. Ingen håndvask. Tør overdelen i opslået stand. Sørg for at bunden ikke bliver våd.

∅vrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret (65 % bomuld, 35 % polyester) anvendes middelvarmt strygejern (110°C).
• Se til at alting er tört inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens underside og ryglænslomme.
• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

- Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask:

ADVARSEL

- Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

VIGTIGT

Vaskeråd for Letherette stof

- Vogne i Letherette kunstlæder må ikke vaskes efter ovenstående anvisninger. Letherette stoffer må kun vaskes med få dråber opvaskemiddel og tørres af med en våd klud, tørres i rumtemperatur.

Emmaljunga

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage.

Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført.

Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav. Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

0

1. Kontroller at det rigtige er leveret.

□ 1 stk. Klapvognsoverdel med 5-punktssele
□ 1 sæt Polstring til sele
□ 1 stk. Sammenklappet stel med varekurv
□ 4 stk. Hjul
□ 1 stk. Regnslag
□ 1 stk. Brugsanvisning
□ 1 stk. Kaleche
□ 1 stk. Klapvogns betræk
□ 1 stk. Stof til fodstøtte
□ 1 stk. Frontbøjlestof

□ Kontroller at stellåsene fungerer på begge sider.
□ Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.
□ Kontroller at klapvognsdelen/barnevognskassen klikker i stellet og låser på begge sidder.
□ Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.
□ Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.
□ Kontroller at E.A.S.T. justerbar affjedring virker i alle 3 positioner på begge sidder af stellet.
□ Kontroller at man kan juster ryggen i alle fire positioner.
□ Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

□ Smør aksel enderne.
□ Monter hjulene og vær sikker på at hjulene låser på plads.
□ Kontroller at parkeringsbremsen låser i begge baghjul.

4. Overordnet kontrol af vognen.

□ Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort.
□ Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort.
□ Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Emmaljunga

Serviceprotokoll

General Service

6 mdr

12 mdr

24 mdr

36 mdr

Stellet / Klapvognsdelen /

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller at E.A.S.T. justerbar affjedring virker i alle 3 positioner på begge sidder af stellet

Kontroller at man kan juster ryggen i alle fire positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Emmaljunga®

Instruktionsmanual för City Cross & City Carrycot

© 2011 Emmaljunga Barnvagnsfabrik AB

Alle rettigheder forbeholdt

Med forbehold for ændringer

Emmaljunga

Banegårdsgade 16, 8300 Odder

DANMARK

Internet: www.emmaljunga.se
