Cerox 2.0 - Barnevogn Emmaljunga - Gratis bruksanvisning og manual

Produkttype	Barnevogn
Merke	Emmaljunga
Modell	Cerox 2.0
Passer for	1 barn fra 6 måneder til 3 år (maks 15 kg)
Sitteenhetens alder	Fra 6 måneder (barnet kan sitte uten støtte)
Bag (Quadrolift/Babylift)	Fra fødsel til 6 måneder, maks 9 kg
Quadrolift mål	800 mm (L) x 400 mm (B)
Babylift mål	800 mm (L) x 330 mm (B)
Sele	5-punkts sikkerhetssele med skulderputer
Chassis	Sammenleggbar, justerbar håndtakshøyde, reversibelt håndtak med Newton-sikkerhetskrok
Hjul	4 hjul med tapp, avtakbare, parkeringsbrems på alle hjul
Brems	Fotbetjent parkeringsbrems
Kalosje	Justerbar, med soltak (trekk ut), myggnett på enkelte modeller
Fotstøtte	Justerbar (to posisjoner), reversibelt trekk, maks belastning 3 kg
Frontstang	Støtfangerstang med avtakbart trekk
Handlebrett	Maks belastning 5 kg, plasser tunge gjenstander i midten
Tilbehør	Originalt Emmaljunga-tilbehør: Toddler Roller, Toddler Sete, bilseteadapter, fotposer
Rengjøring	Håndvask stoffer i lunkent vann, la lufttørke. Skinnimitasjon: tørk med fuktig klut kun.
Standarder	DIN-EN 1888:2003 + A1/A2/A3:2005, EN 1466:2008
Vekt (omtrent)	12 kg (omtrent)
Vedlikehold	Smør aksler hver 3. måned; sjekk låseanordninger, bremser og alle festemidler regelmessig.
Garanti	6 måneders produksjonsgaranti (kun Storbritannia)
Sikkerhetsfunksjoner	Newton-sikkerhetskrok (forhindrer utilsiktet reversering av håndtak), sekundær låsemekanisme på chassis

Ofte stilte spørsmål - Cerox 2.0 Emmaljunga

Hva er maksimal vektkapasitet for Cerox 2.0 barnevogn?

Barnevognen er egnet for ett barn opp til en maksimal vekt på 15 kg (omtrent 3 år). Ved bruk av bag (Quadrolift/Babylift) er maksimal vekt 9 kg.

Fra hvilken alder kan sitteenheten brukes?

Sitteenheten er ikke egnet for barn under 6 måneder. Bruk den kun når barnet kan sitte uten støtte.

Hvordan justerer jeg 5-punkts selen?

Plasser skrittstroppen mellom barnets ben og sett den inn i selens lås til den klikker. Juster alle stropper ved hjelp av spennen (3). For å løsne, trykk på knappene (4) på låsen. Bruk alltid selen når barnet sitter.

Hvordan brettes Emmaljunga Cerox 2.0?

Forsikre deg om at håndtaket er på samme side som sikkerhetskrokene og at bremsen er aktivert. Løsne sikkerhetskrokene ved å trekke forsiktig, trykk deretter ned sikkerhetskroken og brett håndtaket fremover. For mer plass, fjern hjulene ved å trykke på navlokkets utløserknapp.

Kan jeg bruke denne barnevognen til løping eller skøyter?

Nei. Bruksanvisningen advarer uttrykkelig: ‘Dette produktet er ikke egnet for løping eller skøyting.’ Den er kun designet for gange.

Hvordan skal jeg rengjøre stoffene?

Fjern setestoffet og vask for hånd i lunkent vann med mild flytende såpe. La lufttørke. For kalosjen, dusj fra innsiden med lunkent vann, deretter strekk den ut og la lufttørke. Ikke maskinvask. For skinnimitasjon, tørk med fuktig klut kun.

Hvilket originalt tilbehør er tilgjengelig?

Emmaljunga tilbyr originalt tilbehør som Toddler Roller, Toddler Sete, bilseteadapter og fotposer. Bruk kun ett tilbehør om gangen.

Hvordan justerer jeg håndtakshøyden?

Trykk på de grå knappene på innsiden av håndtaket (2) og hold dem inne mens du justerer til ønsket posisjon (3). Håndtaket låses i hver posisjon.

Hvordan monterer jeg hjulene?

Fjern plastbeskyttelse fra akslene. Trykk på navlokkets utløserknapp (1), skyv hjulet på akselen så langt det går, slipp knappen, og trekk hjulet mot deg til du hører et klikk. Gjenta for alle fire hjul. Kontroller at de ikke kan trekkes av.

Hva er Newton-sikkerhetskroken?

Newton-sikkerhetskroken er en ekstra sikkerhetsdetalj som forhindrer utilsiktet reversering av håndtaket. For å reversere håndtaket, løsne mekanismen ved å trekke den sorte plastdelen oppover, skyv deretter forsiktig håndtaket til den andre siden til det klikker.

BRUKSANVISNING Cerox 2.0 Emmaljunga

MERK Dette produktet er beregnet for transporten av et(1) barn fra 6mnd – 3 år med maks. vekt på 15kg.

ADVARSEL! Dette produkt er ikke beregnet for jogging, skøyting/inlines.

ADVARSEL! Quadroliften er kun beregnet for et barn som ikke kan sette seg selv opp, rulle over på siden eller reise seg opp på hender og knær.

Maks. vekt på barnet 9kg.

Den yttre lengden / bredden på Quadroliften er 800 mm / 400 mm. Den yttre lengden / bredden på Hardbag er 800 mm / 330 mm.

MERK! Besøk www.emmaljunga.no for siste versjon før bruk av bruksanvisningen.

Montering av sittdel 6-7

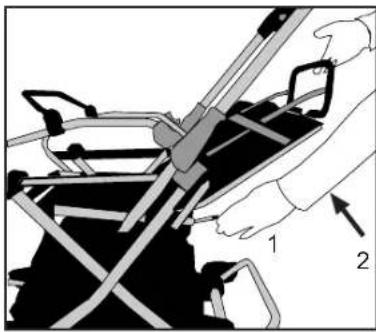

Montering av sittdel

1

Montering av sittdel

6

Pleje og vedligeholdelse....67-68

Service dokumentation....69

Leverings kontrol 70

Serviceprotokoll 71

Kassens indhold

Klapvogn

- Du frigør selen ved at trykke på knapperne (4) midt på selen.

For at svinge styret

Pleje og vedligeholdelse

Pleje og vedligeholdelse

Vaskeråd

- Kaleche:

Dato, stempel, kundens navn, underskrift

6 mdr kontrol

6

Dato, stempel, kundens navn, underskrift

12 mdr kontrol

12

Dato, stempel, kundens navn, underskrift

24 mdr kontrol

24

Dato, stempel, kundens navn, underskrift

36 mdr kontrol

36

Dato, stempel, kundens navn, underskrift

Emmaljunga

Leverings kontrol

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Viktig sikkerhetsinformasjon 73-75

Montering av sportsvognsdel.... 76-77

Hvordan man bruker sportsvogndelen 78

Montering og bruk av understellet 79-80

Pleie og vedlikehold.... 81-82

Service dokumentasjon 83

Leveringskontroll 84

Servicekontroll 85

Eskens innhold

1 stk Sportsvognsdel med 5-punktsele
1 par Selepolstringer til sele
1 stk Sammenslått understell med varekurv
4 stk Hjul
1 stk Regntrekk
1 stk Bruksanvisning
1 stk Kalesje
1 stk Fotbrettrekk
1 stk Frontbøyletrekk

Bruk kun Emmaljunga Originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilket tilbehør som passer din vogn finnes i vår katalog og hos våre autoriserte forhandlere.

Viktig sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner.

Viktig: tå vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn

ADVARSEL Sjekk at sammenslåingsmekanismen er låst innen bruk.

ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen.

ADVÄRSEL La ingen barn leke med dette produktet.

ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv.

ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd.

ADVARSEL Bruk alltid sikkerhetsselen.

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen. Les bruksanvisningen.

Advarseltekst iflg. BS 7409:1996

ADVARSEL Følg produsentens instruksjoner.

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler när justeringer gjøres.

ADVARSEL Ikke anbefalt for barn under 6 mnd.

Advarseltekst iflg. Australsk lov.

For å unngå skader eller dødsfall:

ADVARSEL Forlat ikke barnet uten tilsyn.

Viktig sikkerhetsinformasjon

ADVARSEL Fest alltid barnet fast med sikkerhetsselen.

ADVARSEL! Forsikre deg om at barn ikke er i nærheten av bevegelige deler når du juster de.

ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst iflg. AS/NZS 2088.2009

ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn.

ADVARŠEL All vekt som festes på handtaket påvirker vognens stabilitet.

ADVARSEL Bruk alltid sikkerhetsselens hoftesele sammen med skrittstroppen.

ADVARSEL Dette produket'er konstruert og tilsvarer standarden EN1888/EN1466. Dette produkt skal ikke brukes som medisinsk hjelpemiddel eller utstyr.

ADVARSEL Gjør aldri modifiseringer på dette produktet ettersom det kan påvirke sikkerheten til ditt barn.

ADVARSEL Vennligst vær oppmerksom på at tog eller undergrunnsbaner kan skape trykkforandringer i luften(vind og vakum). Parker aldri produktet i nærheten av skinneganger uten å holde begge hender på handtaket. Å bremse vognen er ikke tilstrekelig nok for å holde vognen sikkert på plass.

ADVARSEL Kryss ingen skinneganger när barnet befinner seg i vognen. Hjulene kan feste seg i sporene.

ADVÄRSEL! Hvis du kjører med offentlig transportmiddel (buss, trikk, tog, mm.) er det ikke nok kun å bruke barnevognens parkeringsbremse.

Viktig sikkerhetsinformasjon

Vognen kan utsettes for en belastning (hurtig oppbremsing, skarpe svinger, humper i veibanen, hurtig akselerasjon.) som vognen ikke er testet for ifølge den gjeldende barnevognsnormen EN1888. Følg alltid de anvisninger og instruksjoner om sikker fast-setting av barnevognen som den ansvarlige/sjåføren av transportmiddelet er forpliktet til å anvise.

ADVARSEL! Holdes unna åpen ild.

• Barnets sikkerhet er ditt ansvar.
- Dette produkt er beregnet for transporten av ett(1) barn fra 6 mnd. med en vekt på maks 15kg. Bruk vognen kun til det antall barn den er konstruert for.
- Med bag(originaltilbehør) kan vognen brukes fra fødselen av, bruk da kun laveste ryggnivå. For å forhindre at sportsvognsdelens 5-punktsele kommer i bagen, plasseres bagen opp selen.
- Følg pleie- og vedlikeholdsanvisningene.
- De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må den som er ansvarlig og bruker vognen stå for.
- Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes. Dette gjelder også om personen kun skal bruke den en kort tid.
- Maks. vekt på et eventuelt ståbrett er 20kg.
- Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.
- Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje
- Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga forhandler til tjeneste.
• Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.
- Forlat aldri vognen med barnet i uten å sette bremsen på.
• Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.
- Parker aldri vognen i en bakke eller på skrått underlag.
- Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.
- Bruk aldri produktet om en del er defekt eller skadet.
- Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.
- Bruk aldri produktet om en del er defekt eller skadet.
- Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.
- Ta alltid ut barnet før vognen legges sammen.
- Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller øde legge vognen.
- Ved bruk av mykbag/hardbag skal denne alltid være festet i vognens D-ringer. Sjekk også at bagens bæreremmer er korrekt festet. Hardbagens bæreremmer skal sitte innenfor hardbagens minikalesje.
- All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.

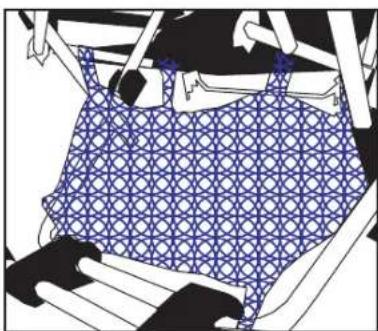

- Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.
- Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.
- Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.
- Den yttre lengden / bredden på Quadroliften er 800 mm / 400 mm.
- Den yttre lengden / bredden på Hardbag er 800 mm / 330 mm.
- Hvis du har behov for å identifisere produktet finnes er et serienummer klistret på undersiden av understellet/bagen/overdelen.
- Ved bruk skal bagens bærehandtak holdes utenfor bagen

Montering av Sportsvognsdel

1

- Trykk inn ryggreguleringsspaken(1). Trekk ryggen til øverste posisjon(2).

2

- Løsne skulder- og hofteselen fra selelåsen før du monterer sportsvognstrekket. Tre trekkets rygglomme(3) over sportsvognsdelens rygg.

3

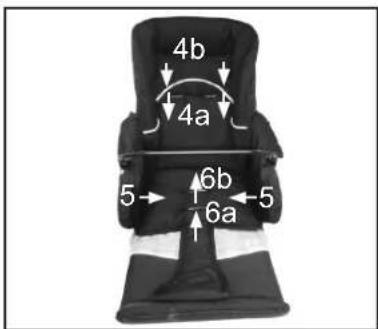

- Avhengig av barnets størrelse tre skulderselen gjennom hullet i trekkets rygg (4a) alternativt (4b). - Tre midjestroppen (5) gjennom hullet i trekkets side. - Avhengig av barnets størrelse tre skrittselen gjennom hullet i setet og fotbrettekstilen (6a) alternativt (6b)

4

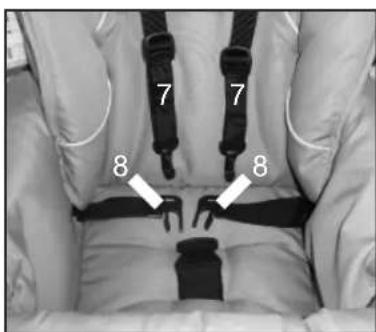

- Tre selepolstringene inn på skulderselene(7). Fest skulderselene i hofteselen med klipslåsen(8).

5

- Pass på at tekstilen rygglomme er trukket ned så langt det går over ryggrammen(9).

ADVARSEL

- Sjekk alltid at ryggen er i en av sine hakk før den brukes. Dette trinn er meget viktig.

Montering av Sportsvognsdel

6

- Fest begge tekstilarmstøttene over sportsvogndelens sider.

7

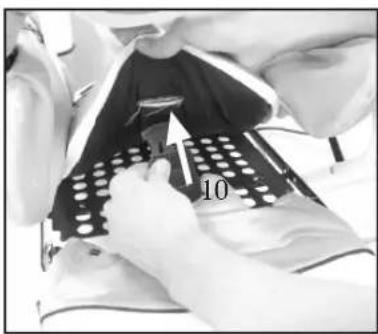

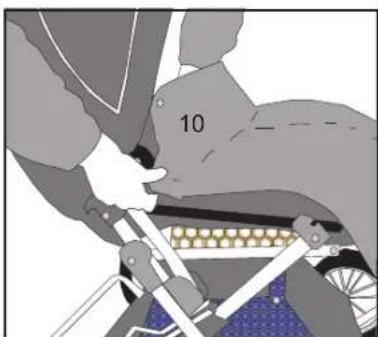

- Tre fotbrettekstilen(10) inn over fotbrettet og trykk fast trykknappene gjennom hullene i seteplaten. - Fotbrettekstilen er vendbar.

VIKTIG

- Sjekk at skrittstroppen går igjennom plastbunnen, fotbrettekstilen og sportsvognstekstilen. Både når skrittstroppen brukes i indre og ytre posisjon.

ADVARSEL

- La aldri barnet/barna stå på fotbrettet.

8

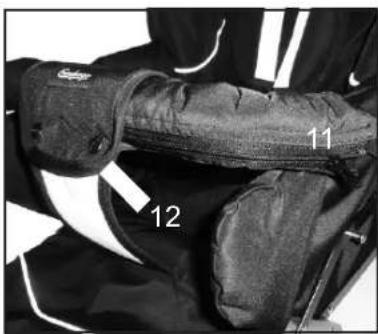

Montere frontbøyletrekket

- Tre frontbøyletrekket (11) over frontbøylen og dra igjen glidelåsen. - Fest skrittstroppen(12) rundt frontbøyletrekket.

9

- Fest begge kalesjekjolens(14) plastkroker(13) på metallstangen(15).

Manual Cerox 2.0 v. 2.3

Montering av Sportsvognsdel

1

- Juster kalesjen til ønsket posisjon ved å forsiktig trekke framkanten bakover/framover.

VIKTIG

- Løft aldri vognen ved å holde i kalesjen.

ADVARSEL

- Vær oppmerksom på å holde barna bort fra bevegelige deler när du justere vognen. Hvis ikke risikere de å komme til skade.

Justering av fotbrett

- Fotbrettet justeres til nederste posisjon ved å løfte låsen (1) ved siden av fotbrettet og trekk fotbrettet oppover (1a) og nedover (1b)

- Fotbrettet justeres til vannrett posisjon ved at man løfter opp fotbrettet og skyver det inn i vannrett posisjon mot vognen.

- Sjekk at fotbrettet er låst innen bruk.

- Plasser skrittstroppen(1) mellom barnets ben og opp mot hoften. Tre inn hofteselen(2) i selelåsen til de "klikker" på plass. Sjekk at hofteselen er låst.

- Juster selen med hjelp av glidespennen(3).

- Skulder- og hofteselen åpnes ved å knappene(4) på selens lås.

I enden på begge hofteselene finnes festepunkter for en separat sele som oppfyller BS 6684.

ADVARSEL

- Bruk alltid selen når barnet sitter i vognen, Sjekk at alle spenner er festet og at selen er festet i vognens D-ringer.

Justering av ryggen

- Trykk inn ryggreguleringen(5) og slå/dra ryggen til ønsket posisjon.

ADVARSEL

- Sjekk at ryggen er i et av sine 4 nivå ved å trykke ryggen bakover til den klikker i et av hakkene.

Bruk av regntrekk

- Regntrekket monteres ved at man drar regntrekket over kalesjen og bag- eller sportsvognsdelen. Merk at regntrekket er åpent ved kalesjeåpningen.

- Bruk regntrekket som følger med vognen.

- Bruk alltid regntrekket ved regn- eller snøvær. Er vognen våt før regntrekket tas i bruk, forsøk om mulig å tørke av den først.

- La regntrekket tørke ordentlig før det legges tilbake i posen. Ta alltid av regntrekket etter bruk for å unngå at dannes kondens mellom regntrekket og vognen, noe som kan medføre muggangrep.

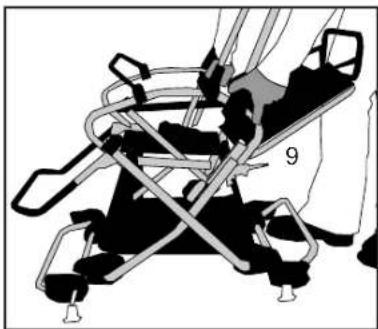

Montering og bruk av understellet

1

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

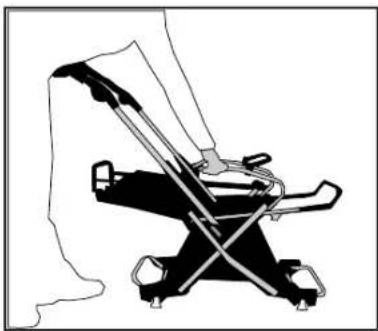

Oppslåing av understellet

• Start med å bremse vognen.
• Slå opp handtaket mens du holder imot på understellets side.

ADVARSEL

• Understellslåsen må klikke inn i låst posisjon.

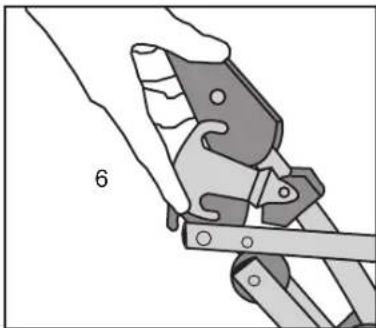

• Sikkerhetsbøylen aktiveres for å forhindre utiltsiktet sammenslåing om understellslåsen ikke er i låst posisjon.
• Sjekk alltid, før du bruker vognen, at understellslåsen er i låst posisjon.

Montering av hjulene

• Ta av plastbeskyttelsen på akslingene. Gjem de for framtidig bruk.
• Monter hjulene med tannkransene .Trykk inn navkapselens frigjøringskanpp (1), skyv hjulet inn på akslingen så langt det går. Slipp knappen og dra hjulet mot deg til du hører det klikker på plass. Gjenta samme prosedyre på alle fire hjul. Sjekk at hjulene sitter ordentlig fast på akslingen og ikke kan trekkes av akslingen.

• Ta av bremsen ved å løfte den opp.

VIKTIG

• Hjulene er satt inn med fett og kan lage flekker på tekstiler. Bruk hjulbeskyttere innendørs for å beskytte dine gulv.
• Kvelningsrisiko. La ikke barnet leke eller på andre måter komme i kontakt med plastbeskyttelsen.
• Gjennom påvirkning av ozon og UV-stråling kan dekkene få små sprekker. Dette påviker ikke vognens kjøreegenskaper og sikkerhet og er ikke en reklamsjonsgrunn.

Bruk av bremsen.

• Brems vognen ved å trykke ned bremsepedalen helt ned med foten.
  • Ta av bremsen ved å løfte den opp.

ADVARSEL

• Forlat aldri vognen med barnet i uten å først å sette på bremsen ved å trykke bremsepedalen ned.
  • Vognen skal alltid være bremset når du løfter i/ut ditt barn.
• Parker aldri vognen i en bakke.
• Sjekk at tannkransene sitter ordentlig fast på alle fire hjulene.
• Sjekk at bremsepinnen sitter fast i hjulene sine tannkranser när vognen er bremset.

Hvordan man justerer høyden på handtaket.

• Juster høyden på handtaket ved å samtidig trykke inn de grå knappene på innsiden av handtaket(2).
• Hold knappene inne og juster deretter handtaket til ønsket posisjon(3).

Montering og bruk av understellet

5

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

• Om du vil endre barnets kjøreretning kan vende styret over.
• Juster handtaket i øverste posisjon. Løsne handtaket ved å ta tak i Newtonhaken og samtidig dra de svarte plastdelene(7) med begge hender opp og mot deg. Før handtaket varsomt over på den andre siden(8) og låses på den andre siden.
• Sjekk at de svarte plastdelene låser korrekt på begge sider og at Newtonhaken har festet seg på den andre siden.
• Obs! Vær forsiktig ved vending av handtaket slik at understellets overflate skades.

8

- Pass på at det er plass til å vende handtaket. Tenk på at barnets aktive sikkerhet er ditt ansvar.

ADVARSEL

Sjekk at ingen barn er i nærheten av bevegelige deler när justeringer gjøres.

Sammenslåing av vognen.

• Sjekk at handtaket er på samme side som sikkerhetskrokene(9) og at bremsen er satt på.
• Frigjør sikkerhetskrokene(9) ved å dra disse opp med deg.
• Trykk ned sikkerhetsbøylen og skyv handtaket framover.
• Om du trenger mere plass kan du ta av hjulene ved å trykke inn navkapselens frigjøringsknapp og trekke hjulene av akslingen.
• Tørk av smuss fra akslingene før du setter hjulene på igjen.
  • Varekurven er monter ved levering, men kan tas av for vask.
  Ta ut treplaten før vask.

VIKTIG

- Det er viktig at remmene til varekurven er festet rundt akslingen. De må ikke festes i kryssrøret.

9

Bruk av fottrekk (tilbehør)

- Om du bruker fotrekk(tilbehør) må du bruke bakre trykknapp(10) til armstøttetekstilen. Den som sitter nærmest kalesjen.

10

Pleie og vedlikehold

Generelle pleieråd

• Utsett aldri vognen for sterkt sollys i løpet av lengre tid.
• Bruk regntrekket ved snø- eller regnvær.
• Oppbevar den aldri på kalde eller fuktige plasser.
• Om du har brukt vognen nær havet eller på saltede veier, må du umiddelbart style og tørke av understellet før du sette vognen bort.
  • Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overflate er ømfintlig.

Jevnlig tilsyn.

• Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep. Skulle rustangrep oppstå, noe som er mulig, bør du ta bort rusten med et krompussemiddel.
  Viktig! Lakkerte understell eller lakkerte felger må på ingen måte behandles med krompussemiddel, ettersom fargen kommer til å påvirkes.
• Smør alle akslinger hver tredje måned(tørk av akslingene med en fille før du smører de). Smør med olje-basert fett eller motorolje.

Kontroller jevnlig at:

• Ta alltid først kontakt med den barnevognsbutikk hvor produktet ble kjøpt. Det gjelder ved behov for service med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.
• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon når du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

- Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverflater rea-gere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømfintlige gulvoverflater.

• I bremsen er det bevegelige deler som trenger jevnlig vedlikehold for å fungere korrekt.
• For at de skal fungere perfekt må de alltid være velsmurt. Fjern umiddelbart sand, snø, is eller smuss fra bevegelige deler på parkeringsbremsen.
• Bruk et silikon- eller oljebasert smurningsmiddel og smør bremsepedalen, hjulak slinger og bremsepinnene på begge sider av vognen minst en gang i mnd. Smør også hjullåsen med samme intervall.
• Om du bruker din Emmaljungavogn på for eksempel. strender eller andre møkkete steder trenger bremsen ekstra vedlikehold. Utfør ovennevnte vedlikehold ved behov.

Pleie og vedlikehold

Vaskeråd

- Kalesjen:

Ta av kalesjen og slå den opp. Skyll av kalesjens innside med lunket vann. Bruk en mild såpeblanding og rengjør nøye. Drypptørk opp ned i oppslått posisjon.

- Tekstil og 5-punktssele.

Ta av tekstilen fra sportsvognsdelen. Om vognen har sitteplate fjernes denne(oppbevar den på en tørr plass). Handvask tekstilen i lunket vann. Bruk en mild såpeblanding og rengjør nøye. Drypptørk tekstilen. Når du har avmontert tekstilen kommer du til 5-punksselen. Tørk av nylonbåndet og plastdelene med en fuktig klut. Ingen handvask. Pass på at selen er tørr når du monterer tilbake tekstilen.

- Frontbøyle og frontbøyletrekk.

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding og vask frontbøyletrekkets utside. Håndter innsiden(non-woven-materiale) forsiktig. Drypptørk.

∅vrig informasjon

• Strykning: ved strykning skal alle tekstiler beskyttes med en duk av (100%) ren bomull som plasseres mellom strykjern og tekstil. For tekstilens ytterside(100%) polyester og foret brukes middels varmt strykjern(110 grader)
• Pass på at alt er tørt før du monterer tekstilen tilbake på vognen. Sjekk at alle sommer og kanter på sportsvognstekstilens underside og rygglommen.
• Tekstilen kan impregneres på nytt etter vask(med for eksempel. Scotchguard) Gjør alltid dette før tekstilen monteres tilbake på vognen.

ADVARSEL

- La ingen barn være i vognen de første 24 timene etter impregneringen.

Tilbakemontering etter vask

ADVARSEL

- Sjekk alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Sjekk at sportsvogndelen og fotbrettet i korrekt posisjon før du monterer vognen igjen og begynner å bruke den igjen.

VIKTIG

Vaskeråd for Leatherette tekstiler

Vognene i Leatherette kunstskinn/skai må ikke vaskes iflg. ovennevnte anvisninger. Leatherette tekstiler må kun vaskes med en dråpe ufarget oppvaskmiddel og tørkes med en fuktig klut i romtemperatur.

Service dokumentasjon

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig att man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

0

Dato, stempel, kundens navn, signatur;

6 måneders kontroll

6

Dato, stempel, kundens navn, signatur;

1. Sjekk levering av riktig antall.

□ 1 stk Sportsvognsdel med 5-punktsele
□ 1 par Selepolstringer til sele
□ 1 stk Sammenslätt understell med varekurv
□ 4 stk Hjul
□ 1 stk Regntrekk
□ 1 stk Bruksanvisning
□ 1 stk Kalesje
□ 1 stk Sportsvogntrekk
□ 1 stk Fotbrettrekk
□ 1 stk Frontbøyletrekk

2. Understellets funksjon

Slå opp vognen.

□ Sjekk at understellslåsen fungere korrekt på begge sider.
□ Sjekk sikkerhetshaken aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken aktiveres og forhindrer sammenslåing.
□ Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved at låse og åpne selen.
□ Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.
□ Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine fire nivå.
□ Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

☐ Ha på fett/grease på akseltappene.
□ Sett på hjulene og sjekk at hjullåsene låser.
□ Sjekk at parkeringsbremsen låser alle fire bakhjulen.

4. Generelt tilsyn

□ Sjekk at alle nagler og skruer ser korrekt festet.
□ Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen.
□ Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Emmaljunga

Serviceskjema

Standardservice

6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk sikkerhetshaken aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshakenaktiveres og forhindrer sammenslåing.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine fire nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at parkeringsbremsen låser alle fire bakhjulen.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

∅vrige merknader(ytterligere utførte justeringer eller skiftede deler)

Emmaljunga®
