AIR 30 MULTI - GPS Navitel - Manual de utilizare gratuit

Tip produs	Compresor portabil wireless multifuncțional cu pornire de urgență și lanternă LED
Marcă	Navitel
Model	AIR 30 MULTI
Dimensiuni (net)	163 x 95 x 43 mm
Greutate (net)	835 g
Tip baterie	Litiu-polimer
Capacitate baterie	≥10000 mAh (38.48 Wh)
Intrare încărcare	USB-C: 5V/2A, 9V/1.5A, 12V/1.2A
Ieșire USB-A	5V, 2-3A
Presiune maximă aer	150 PSI (precizie ±1,5%)
Debit compresor	Până la 30 L/min
Curent de pornire	500A (vârf 1000A)
Capacitate pornire motor	Benzină până la 3L, Diesel până la 2.5L; până la 15 porniri per încărcare (motor 2L)
Luminozitate lanternă	100 lm
Moduri lanternă	Continuu, Stroboscop, SOS
Timp încărcare	Până la 3 ore (0-100%)
Temperatură de funcționare	-10°C până la 50°C
Protecție supraîncălzire	Oprire automată la supraîncălzire
Oprire automată	După 90 secunde de inactivitate, sau când presiunea țintă este atinsă
Conținut pachet	Compresor, furtun de aer, cabluri pentru pornire de urgență, încărcător auto 12/24V, cablu USB-C, set adaptoare duze, husă de depozitare, manual de utilizare, card de garanție

Întrebări frecvente - AIR 30 MULTI Navitel

Cum umflu o anvelopă de mașină cu Navitel AIR 30 MULTI?

Conectați furtunul de aer la compresor și apoi la anvelopă. Porniți compresorul, selectați un mod presetat sau setați presiunea manual. Apăsați butonul de alimentare pentru a începe umflarea; se oprește automat când presiunea setată este atinsă.

Pot folosi dispozitivul pentru a porni mașina cu bateria descărcată?

Da, asigurați-vă că dispozitivul este încărcat cel puțin jumătate (75% pentru baterii complet descărcate). Conectați cablul de pornire de urgență, prindeți clema roșie la borna pozitivă și cea neagră la borna negativă a bateriei, apoi porniți motorul în 30 de secunde.

Cum încarc Navitel AIR 30 MULTI?

Utilizați cablul USB-C și un încărcător. Conectați-l la portul de încărcare al dispozitivului. Suportă intrare 5V/2A, 9V/1.5A sau 12V/1.2A. Încărcarea durează până la 3 ore. Încărcarea rapidă este disponibilă cu adaptoare compatibile.

Ce arată indicatorul bateriei pe ecranul LCD?

Patru bare indică aproximativ 15.6-16.8V, trei bare 14.8-15.6V, două bare 14.0-14.8V, o bară 13.2-14.0V. Sub 13.2V, simbolul bateriei clipește; sub 12.6V, arată 'LO' și necesită încărcare.

De câte ori pot porni un motor cu o încărcare completă?

Până la 15 porniri pentru un motor de 2 litri. Numărul real poate varia în funcție de dimensiunea motorului și starea bateriei.

Care sunt modurile lanternei și cum le schimb?

Apăsați și mențineți apăsat butonul lanternei timp de o secundă pentru a porni. Apăsați din nou pentru a parcurge modurile continuu, stroboscop și SOS. Apăsați și mențineți apăsat pentru a opri.

Ce ar trebui să fac dacă compresorul se supraîncălzește?

Dispozitivul se oprește automat când se supraîncălzește. Așteptați să se răcească înainte de a relua utilizarea. Protecția la supraîncălzire previne deteriorarea.

Pot încărca telefonul cu acest dispozitiv?

Da, are două ieșiri USB-A de 5V/2-3A pentru încărcarea dispozitivelor mobile. Conectați pur și simplu cablul de încărcare al telefonului.

Cum fac o resetare la setările din fabrică?

Porniți dispozitivul, apoi apăsați și mențineți apăsate simultan butoanele de comutare a luminii LED și de comutare a modului timp de trei secunde până când LCD-ul se actualizează.

Este Navitel AIR 30 MULTI sigur de utilizat?

Respectați măsurile de siguranță: încărcați complet înainte de prima utilizare, evitați umezeala și căldura extremă, nu dezasamblați și nu scurtcircuitați clemele. Dispozitivul respectă EMC 2014/30/UE.

MANUAL DE UTILIZARE AIR 30 MULTI Navitel

Dragă cumpărător! Vă multumim că ați achiziționat un produs NAVITEL®.

NAVITEL AIR 30 MULTI este un compresor fără fir portabil multifuncțional, care, datorită caracteristicilor sale tehnice, poate fi folosit pentru pornirea unui motor de mașină cu bateria descărcată, precum și pentru reîncărcarea dispozitivelor mobile. Înainte de a începe operarea, vă rugăm să citiți cu atenție acest manual.

Echipamente Aspect

• Compresor portabil multifunctional NAVITEL AIR 30 MULTY
• Furtun de aer
• Cabluri jumper auto
- Încărcător auto 12/24 V
• Cablu USB-C
- Kit adaptor duze
• Cutie de depozitare
• Manualul utilizatorului
- Card de garantie

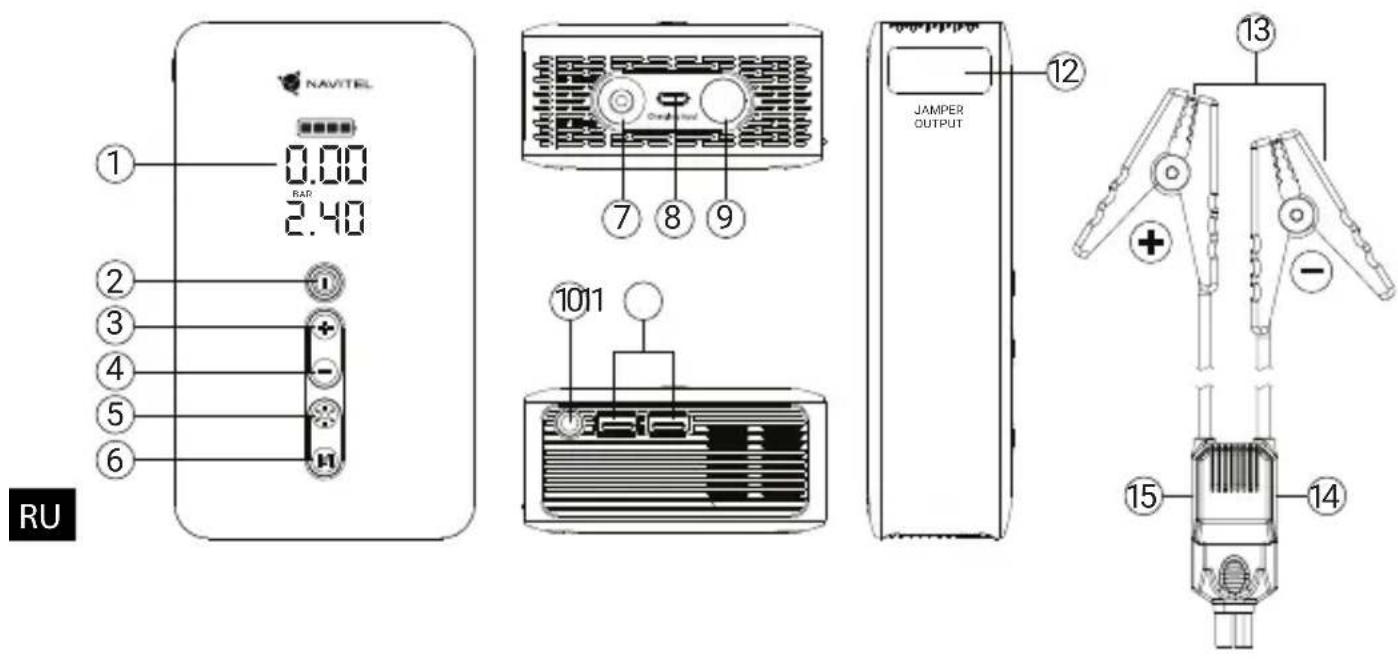

1. Afışaj LCD
2. Buton de pornire
3. Buton de creştere a presiunii
4. Buton de reducere a presiunii
5. Comutator LED
6. Buton de comutare de mod
7. Conector pentru furtunul de aer
8. Port de încărcare USB-C
9. Lanterna LED
10. Port de trecere a puterii (tată)
11. leşiri USB 5V/2A pentru încărcarea dispozitivelor mobile
12. Conector pentru conectarea firelor jumper
13. Cleme terminale bateriei
14. Indicator siguranță roșu (invers)
15. Indicator siguranță Verde (corect)

Specificații

Presiune maximă a aeruluiAcurate	Până la 150 PSI±1.5%
Puterea bateriei 38.48 Wh
Capacitatea bateriei ≥10000 mAh
Tip baterie Litiu-polimer
Intrarea Ture-S 5V/2A; 9V/1.5A;	12V/1.2A
Ieșire USB-A 5V 2A~3A
Voltaj Până la 16.8 V (max.)
Performanța compresorului Până la 30 l/min
Lungimea furtunului de aer 30 cm
Curentul de pornire 500A
Curent de vârf 1000A

Volumul motorului pornit, I.	Motor pe benzina pana- la 3lMotor diesel de până - la2,5 l
Numărul de porniri a motorului la 1 încărcare a bateriei	De până la 15 ori (pentru cilindreea motorului de 2 l)
Moduri de funcționare a lanternei	lanternă, stroboscop, SOS
Luminozitatea lanternei 100lm
Timp de incarcare Până la 3 ore (0-100%)
Temperatura de lucru -10°C - 50°C
Dimensiuni, net 163 x 95 x 43 mm
Greutate netă	835 g

Umflare anvelope

1. Conectați furtunul de aer mai întâi la compresor, apoi la anvelopă.
2. Apăsați butonul de pornire timp de câteva secunde pentru a porni compresorul. Ecranul de afişare va afișa presiunea curentă în anvelope.
3. Apăsați butonul de mod pentru a selecta unul dintre modurile de funcționare presetate ale compresorului.
4. Tîneți apăsat butonul de mod pentru a intra în modul de schimbare a unității de presiune, moment în care unitatea de măsură curentă de pe afișaj ar trebui să clipească. Apoi, apăsați butonul comutator de mod pentru a selecta unitatea de presiune necesară. Pentru a crește sau a reduce cantitatea de presiune necesară, utilizați butoanele de creștere a presiunii și, respectiv, de scădere a presiunii. Când valoarea presiunii este setată, indicatorul curent al presiunii în anvelope ar trebui să clipească de 3 ori, iar apoi «0» va fi afișat în toate cifrele indicatorului.
5. Apăsați butonul de pornire pentru a începe procesul de umflare a anvelopei. Acest proces se va opri automat când se atinge presiunea setată în anvelope. Pentru a opri procesul de umflare a anvelopei înainte ca acesta să se termine automat, apăsați butonul de pornire.
6. Pentru a opri compresorul, țineți apăsat butonul de pornire timp de câteva secunde. De asemenea, compresorul se oprește automat după 90 de secunde de inactivitate.

Notă: Când umflați alte articole decât anvelopele auto, cel mai bine este să verificați manual presiunea pe măsură ce acestea se umflă. Opriți pompa când simțiți că presiunea este corectă, acest lucru va preveni suprapresiunea accidentală.

Notă. Compresorul are un sistem de protecție împotriva supraîncălzirii. Când temperatura compresorului devine prea mare, acesta nu va mai funcționa. Așteptați puțin până când compresorul să se răcească înainte de a fi utilizat în continuare.

NAVITEL

NAVITEL AIR 30 MULTI

Mod de încărcare încomună

1. Conectati cablul de pornire la conectorul 12 (pentru conectarea firelor de pornire) de pe dispozitiv.
2. Asigurati-vă că bateria Navitel AIR 30 MULTI este încărcată cel puțin 50%.
3. Dacă bateria maşinii este complet descărcată, asigurati-vă că bateria Navitel AIR 30 MULTI este încărcată cel puțin 75%.
4. Deschideti capota maşinii și ataşati bornele pozitive (roşu) și negative (negru) la bornele corespunzătoare ale bateriei maşinii.
5. Porniți motorul mașinii. După pornirea cu succes a motorului, scoateți bornele de la contactele bateriei cât mai curând posibil și scoateți Navitel AIR 30 MULTI. Mai întăi scoateți borna negativă și apoi borna pozitivă.

Notă. Pentru o pornire cu succes, trebuie să porniți motorul mașinii în 30 de secunde după conectarea Navitel AIR 30 MULTI la contactele de pe bateria mașinii.

Utilizarea linternei led

1. Pentru a porni lanterna LED, apăsați și mențineți apăsat butonul lanternei timp de 1 secundă.

2. Lanterna are trei moduri de functionare:

3. Mod de iluminare puternică;

4. Mod iluminare cu impulsuri;
5. Modul de urgentă (SOS).

Pentru a selecta modul de functionare a lanternei, apăsați butonul de pornire a lanternei.

1. Pentru a opri lanterna LED, apăsați și mențineți apăsat butonul lanternei timp de 1 secundă.

Nivelul bateriei

Indicatorul luminos de pe afisajul LCD arată încărcarea rămasă a bateriei:

4 bari: tensiunea bateriei este de aproximativ 15.6-16.8 V.

3 bari: tensiunea bateriei este de aproximativ 14.8-15.6 V.

2 bari: tensiunea bateriei este de aproximativ 14.0-14.8 V.

1 diviziune: tensiunea bateriei este de aproximativ 13.2-14.0 V.

Când tensiunea bateriei este sub 13.2 V, simbolul bateriei va clipi.

Când tensiunea bateriei este sub 12.6 V fără sarcină, LO va fi afişat când apăsați butonul de pornire. În acest caz, Navitel AIR 30 MULTI trebuie să fie oprit și încărcat.

Încărcare NAVITEL AIR 30 MULTI

1. Conectați cablul USB-C la portul de încărcare al compresorului.
2. Conectați celălalt capăt al cablului USB-C la portul USB al încărcătorului pe care îl utilizati.
3. După ce încărcarea este completă, deconectați cablul de la compresor și încărcător.

Notă. Încărcarea rapidă FC 3.0 este disponibilă dacă adaptorul de alimentare și cablul de alimentare acceptă tehnologia. Nu utilizați dispozitivul în timpul încărcării. Adaptorul de alimentare cu un conector de priză oferă alimentare cu trecere la dispozitiv fără încărcare. Vă recomandăm să utilizați adaptoare de alimentare auto NAVITEL USP45 SLIM și NAVITEL USP55 PRO.

Resetare la setările din fabrica

1. Porniti dispozitivul.
2. Apăsați și mentineți apăsat butonul de pornire al lanternei LED și butonul de comutare de mod timp de trei secunde.
3. Afisajul va actualiza informațiile, setările dispozitivului vor fi resetate la setările din fabrică.

NAVITEL

NAVITEL AIR 30 MULTI

Masuri de precautie

• încărcați complet bateria înainte de prima utilizare.
• Nu supuneti dispozitivul la solicitări mecanice puternice.
• Nu dezasamblati dispozitivul și nu efectuati singur reparații.
• Nu expuneți dispozitivul la umiditate, foc sau temperaturi ridicate. Expunerea la foc sau la temperaturi ridicate poate duce la reducerea duratei de viață a produsului și poate duce la incendiu sau explozie.
  • Tineți copiii departe de dispozitiv.
• Nu scurtcircuitați bornele împreună și nu lăsați terminalul negativ să intre în contact cu părțile metalice ale vehiculului.

NAVITEL s.r.o. prin prezenta declară că dispozitivul NAVITEL AIR 30 MULTI este compatibil cu Directiva Europeană EMC 2014/30/UE.

Notă. Producătorul poate modifica ambalajul, aspectul, specificațiile, care nu modifică funcționalitatea generală a dispozitivului, fără notificare prealabilă.
